IP65 UHF RFID čitač sa Modbus, RS485 i USB vezama

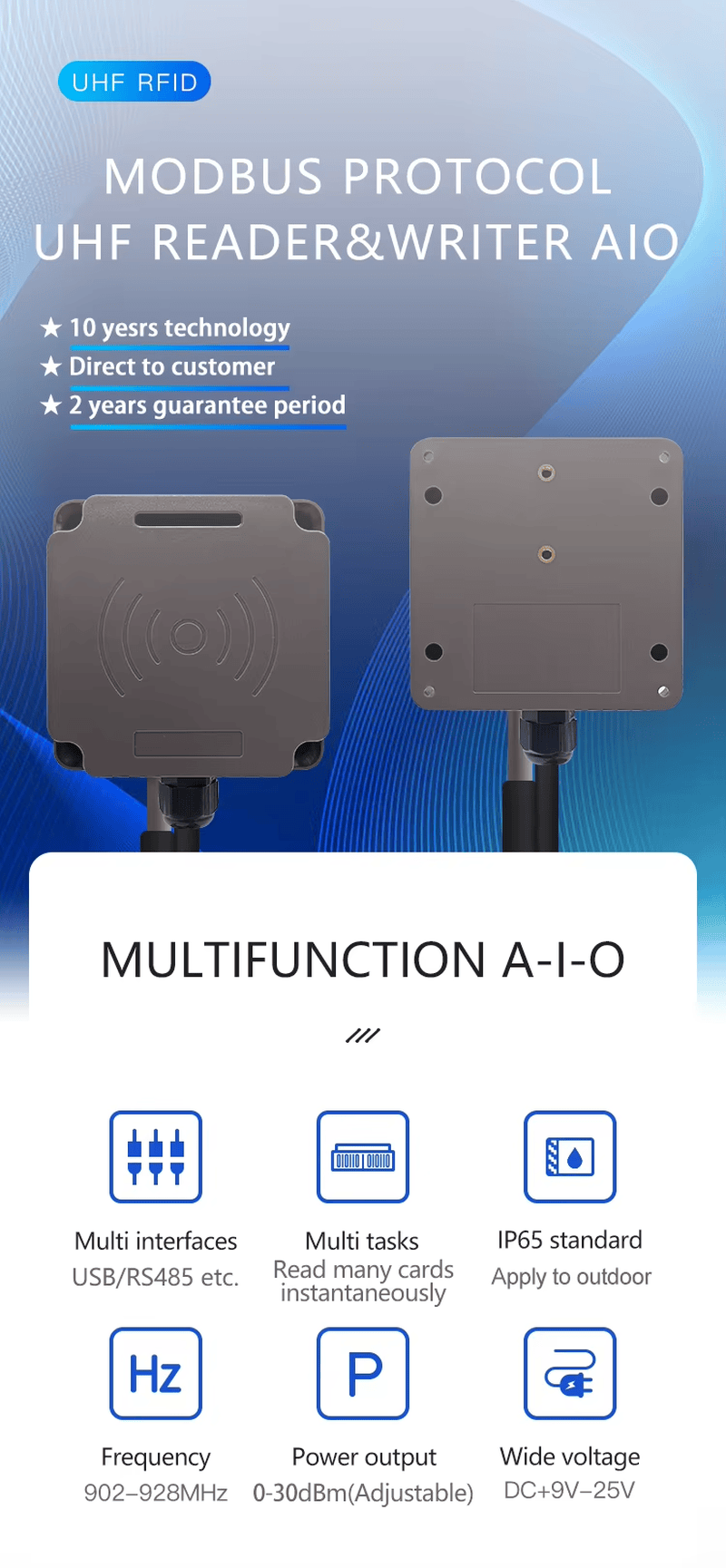

CPH-A401 UHF industrijski RFID čitač je industrijsko RFID rešenje koje podržava Modbus protokol, više komunikacionih interfejsa (WG26/34, RS232/485, USB, opcioni Relay) i tri režima rada: Timing/Active/Trigger. Sa podesivom izlaznom snagom (0-30 dBm) i rastojanjem čitanja (0-1M), omogućava istovremeno čitanje više tagova uz očuvanje IP65 zaštite okoline za spoljnu upotrebu.

RFID čitač za automatizaciju zasnovan na pravoj kontrolnoj logici

Kompaktan UHF čitač za identifikaciju na nivou stanice

SCIVAS CPH-A401 je dizajniran kao RFID čitač za automatizaciju tamo gde proizvodna linija, tačka sortiranja, alatna stanica ili spoljna kontrolna tačka zahteva potvrđenu UHF identifikaciju bez izgradnje velikog portala. Umesto da se fokusira samo na skeniranje na velikoj udaljenosti, ovaj čitač je napravljen za kontrolisane zone očitavanja. Njegov podesivi opseg očitavanja od 0–1 m pomaže inženjerima da definišu gde tag treba da bude prepoznat, smanjujući neželjena očitavanja sa obližnjih regala, paleta, kolica ili susednih procesnih zona. Rezultat je UHF RFID čitač za automatizacijske zadatke kojima su potrebni ponovljivi podaci sa stanice, a ne nasumična očitavanja širokog područja.

Čitač radi sa ISO18000-6C UHF tagovima i podržava podešavanja frekvencije od 902–928 MHz ili 865–868 MHz za različite regionalne primene. Izlazna snaga može se podesiti od 0 do 30 dBm, što sistemskim integracijama daje veću kontrolu tokom puštanja u rad. Kada je instalacija blizu metalne opreme, pokretnih kartona, moldovanih delova, kutija ili označenog alata, ovaj opseg podešavanja je koristan za balansiranje pouzdanosti očitavanja i discipline zone.

Interfejsi za PLC, kontrolere i mešovito industrijsko povezivanje

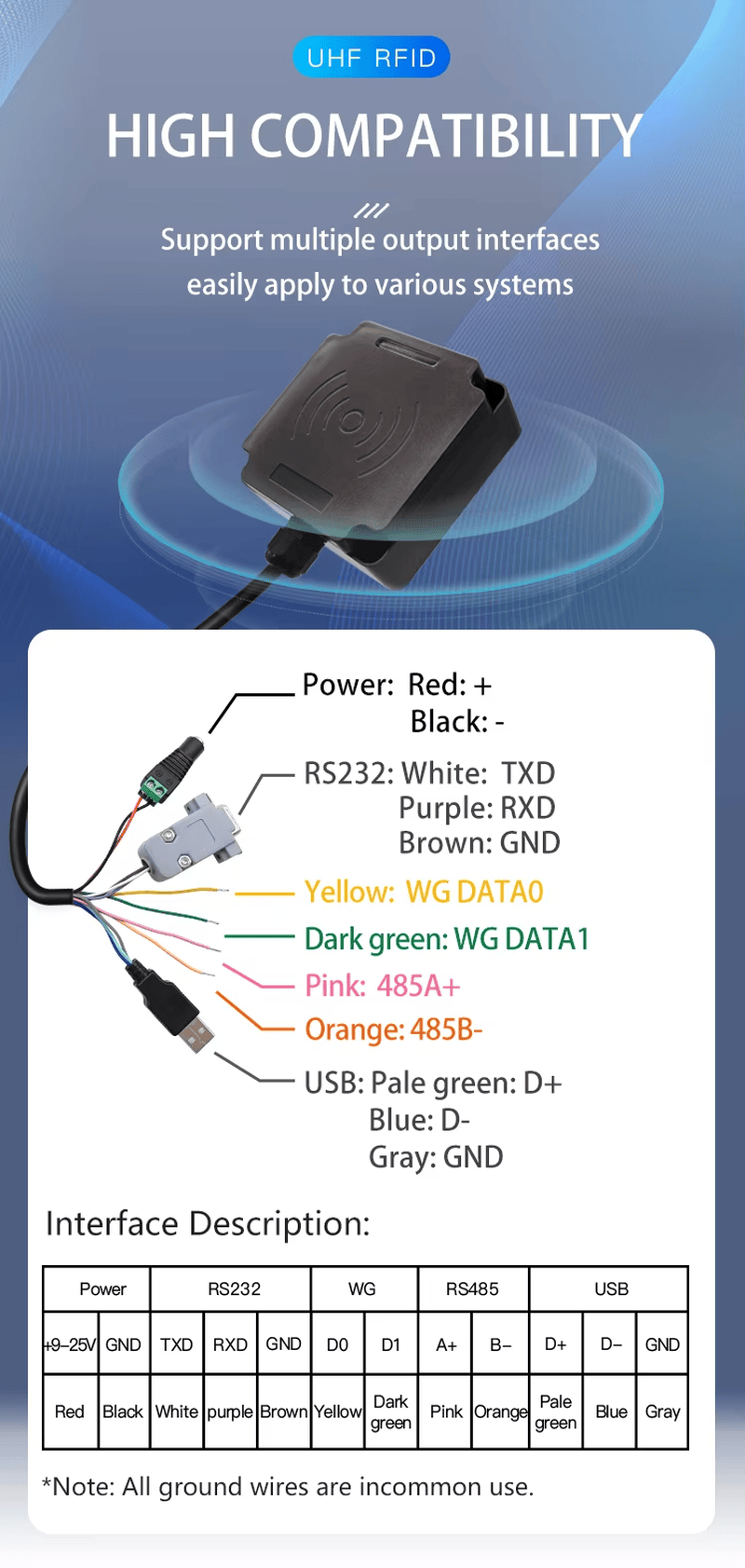

Automatizacioni projekti obično zahtevaju čitač koji može da komunicira sa različitim kontrolerima, a ne samo sa softverskim alatom na računaru. CPH-A401 podržava WG26/34, RS232/485, USB i opcioni relejni izlaz, dok ga podrška za Modbus čini praktičnim za integraciju sa PLC-om i industrijske upravljačke sisteme. Jedinica se može konfigurisati za režime rada Timing, Active ili Trigger, što omogućava periodično čitanje, neprekidno čitanje ili čitanje vođeno senzorom u trenutku kada deo ili nosač stigne na stanicu.

Za fabrike koje grade kompletnu arhitekturu identifikacije, ovaj proizvod se može kombinovati sa drugim RFID čitačima u različitim frekvencijskim opsezima, u zavisnosti od potrebne udaljenosti čitanja, formata kartice ili uslova ugradnje. Posebno je koristan kada automaciona tačka zahteva UHF čitanje više tagova istovremeno, ali i dalje zahteva kompaktnu montažu i jednostavno povezivanje.

Industrijski dizajn za spoljne i poluspoljne kontrolne tačke

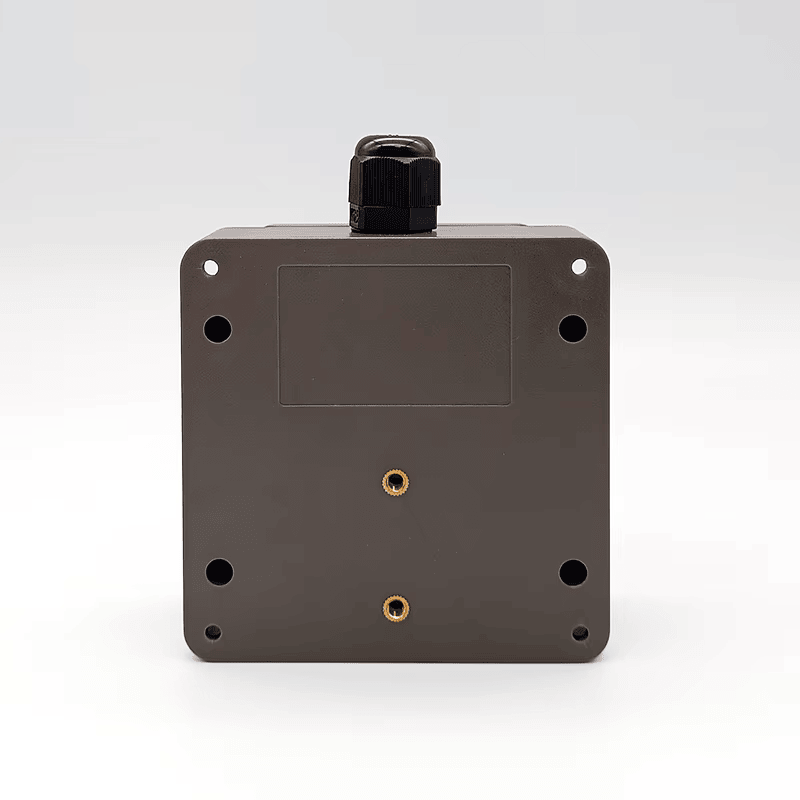

IP65 kućište kompaktnih dimenzija 95 × 95 × 40 mm

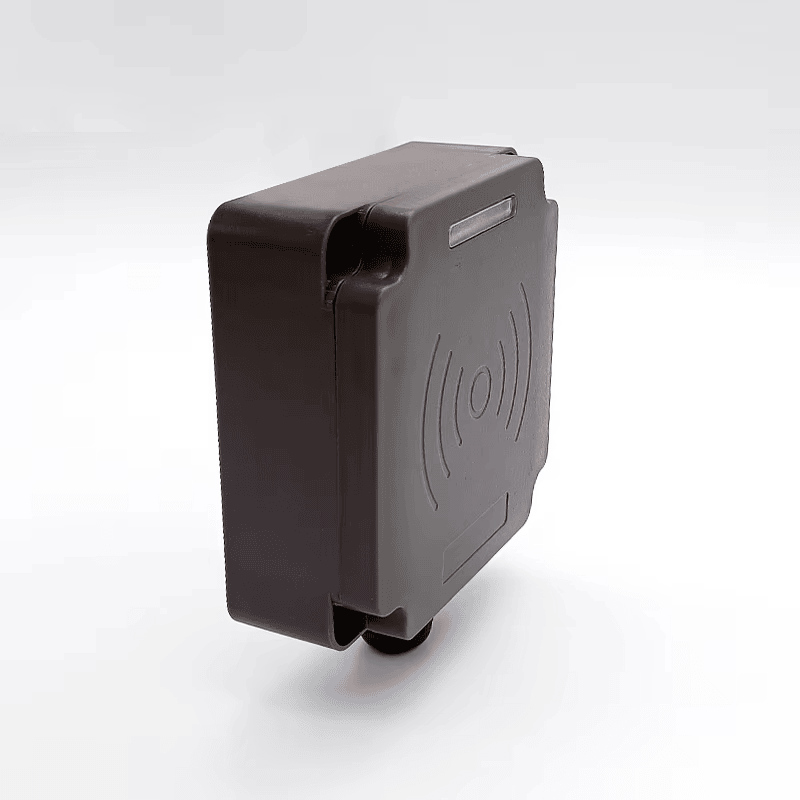

CPH-A401 koristi crno ABS kućište kompaktnih dimenzija 95 × 95 × 40 mm. IP65 stepen zaštite čini ga pogodnim za radionice, utovarne prostore, ulaze opreme, spoljne police, stanice pored dvorišta i delimično izložene delove transportera gde se očekuju prašina, vlaga i dnevne promene temperature. Radni opseg temperature je od -10°C do +55°C, a opseg vlažnosti od 20% do 95% bez kondenzacije.

Malo kućište pomaže instalaterima da postave čitač blizu tačne kontrolne tačke umesto da redizajniraju okolni okvir mašine. Može se postaviti pored transportera, iznad linije za kartone, blizu ploče sa alatima, pored vrata ormarića ili na mestu prenosa materijala. Ugrađeni zujalica pruža lokalnu povratnu informaciju tokom testiranja i rada, što ubrzava podešavanje na terenu kada tehničar treba da potvrdi odziv taga bez ponovnog proveravanja matičnog sistema.

Napravljen za praktično usklađivanje tagova i procesa

Pouzdan automatizacioni projekat zavisi od usklađenosti čitača, taga, materijala, smera montaže, softverske logike i fizičkog toka procesa. SCIVAS može da podrži izbor tagova zajedno sa čitačem, uključujući uobičajene RFID tagove za sredstva, kontejnere, proizvodne nosače i druge industrijske predmete. Tokom razgovora o projektu fokusiramo se na to gde će tag biti instaliran, koji materijal ga okružuje, koliko brzo se kreće i da li sistem zahteva potvrdu jednog taga ili grupno čitanje više tagova.

Ovaj pristup pomaže da se izbegne čest problem u automatizacionim projektima: kupovina moćnog čitača koji se koristi u slabo kontrolisanoj zoni čitanja. Sa podesivom RF snagom, definisanim opsegom od 0–1 m i više režima rada, CPH-A401 je pogodniji za automatizaciju na nivou stanice nego za nekontrolisano skeniranje otvorenog prostora. Integratorima daje čistiji način da povežu RFID događaje sa PLC logikom, MES ažuriranjima, odlukama na kapiji, alarmnim izlazima ili evidencijom kretanja sredstava.

Gde se ovaj RFID čitač najbolje uklapa

Fabrika, logistika, oprema i tokovi povezani sa kontrolom pristupa

CPH-A401 je pogodan za praćenje kartonskih kutija na pokretnoj traci, prenosne tačke u skladištu, ormare za upravljanje alatima, potvrdu utovara na vozilu, identifikaciju nosača u proizvodnji, prijavne stanice opreme, prepoznavanje spoljnih kutija i mala kontrolna mesta. Može se koristiti i u projektima gde UHF identifikacija mora da funkcioniše uz skeniranje barkoda, kontrolu pristupa ili procedure ručne inspekcije. Za veće kapije ili fiksne pozicije, SCIVAS može da pomogne i u poređenju ovog modela sa UHF RFID fiksnim čitačima kako bi konačan izbor hardvera odgovarao potrebnoj distanci i pokrivenosti.

Kao fabrički dobavljač, SCIVAS može da razgovara o podešavanjima frekvencije, zahtevima interfejsa, rasporedu kablova, testiranju uzoraka i uparivanju tagova pre masovnog uvođenja. Cilj nije samo da se obezbedi hardver, već da se pomogne sistem integratorima i projektnim kupcima da smanje neizvesnost u fazi instalacije. Ako vaš projekat automatizacije zahteva kompaktan Modbus RFID čitač za PLC integraciju sa IP65 zaštitom, podesivom izlaznom snagom i fleksibilnim opcijama interfejsa, CPH-A401 je praktičan model za procenu pre prelaska na pilot testiranje.

Često postavljana pitanja

Šta čini CPH-A401 pogodnim kao RFID čitač za automatizaciju?

Kombinuje UHF ISO18000-6C čitanje sa Modbus komunikacijom, RS232/485, USB, WG26/34 i opcionim relejnim izlazom. Ovaj spoj interfejsa omogućava čitaču da se poveže sa PLC-ovima, kontrolerima, pristupnim uređajima ili softverom matičnog sistema. Njegova podesiva zona čitanja od 0–1 m je takođe lakša za kontrolu na definisanoj stanici automatizacije nego dugometno otvoreno skeniranje.

Može li se ovaj čitač koristiti sa PLC sistemom?

Da. CPH-A401 podržava Modbus, što je korisno za PLC projekte automatizacije. Može se koristiti za potvrdu stanice, detekciju kretanja materijala, čitanje nosača sa tagovima ili provere procesa zasnovane na okidaču. Konačna integracija i dalje zavisi od brenda PLC-a, podešavanja komunikacije, plana ožičenja i softverske logike, pa se preporučuje testiranje uzorka pre masovne instalacije.

Koja je praktična distanca čitanja ovog industrijskog RFID čitača?

Specificirana distanca čitanja je podesiva od 0 do 1 m. Stvarne performanse zavise od tipa taga, veličine taga, orijentacije antene, okolnog materijala, izlazne snage i smetnji u blizini tačke instalacije. Za najbolje rezultate, čitač treba testirati sa istim tagovima i fizičkim rasporedom koji će se koristiti u stvarnom procesu automatizacije.

Koji režim rada treba izabrati za upotrebu na proizvodnoj liniji?

Vremenski režim je pogodan kada sistem zahteva zakazano čitanje u fiksnim intervalima. Aktivni režim je koristan kada je potrebno kontinuirano otkrivanje tagova. Režim okidača je često najbolji izbor za aplikacije na pokretnoj traci ili stanici jer čitanje može da počne kada senzor detektuje kutiju, nosač, alat ili paletu na pravoj poziciji.

Da li je CPH-A401 pogodan za spoljne instalacije?

Pogodan je za mnoge spoljašnje i poluspoljašnje kontrolne punktove jer kućište ima IP65 zaštitu, a radna temperatura je od -10°C do +55°C. Međutim, pri planiranju instalacije ipak treba uzeti u obzir direktne udare, zaptivanje kablova, smer toka vode, kondenzaciju, izlaganje sunčevoj svetlosti i stabilnost montaže. Zaštitni nosač ili poklopac može biti koristan na teškim spoljašnjim lokacijama.

Može li čitač da obradi više tagova na istom kontrolnom punktu?

Da, proizvod je projektovan za UHF očitavanje više tagova u kontrolisanom opsegu od 0–1 m. Broj uspešno očitanih tagova zavisi od razmaka između tagova, orijentacije tagova, RF snage, materijala objekta i vremena koje tagovi provedu u zoni očitavanja. Kontrolisani nosači i pravilno postavljanje tagova obično poboljšavaju doslednost grupnog očitavanja.

Kako da izaberem tagove za ovaj čitač?

Izbor taga treba da se zasniva na materijalu objekta, rastojanju očitavanja, površini za montažu, temperaturi, brzini kretanja i očekivanom radnom veku. Nalepnice mogu biti odgovarajuće za kartonske kutije ili plastične kontejnere, dok su za alate, metalne predmete, spoljašnje kante ili povratne nosače možda potrebni izdržljivi tagovi. SCIVAS može da pomogne da se podešavanja čitača usklade sa uzorcima tagova za pilot validaciju.
