IP65 RS485 RFID čitač za industrijsku automatizaciju

Industrijsko RS485 RFID čitanje za automatizovane stanice

Kompaktni CPH-B401 čitač za AGV i identifikaciju na pokretnoj traci

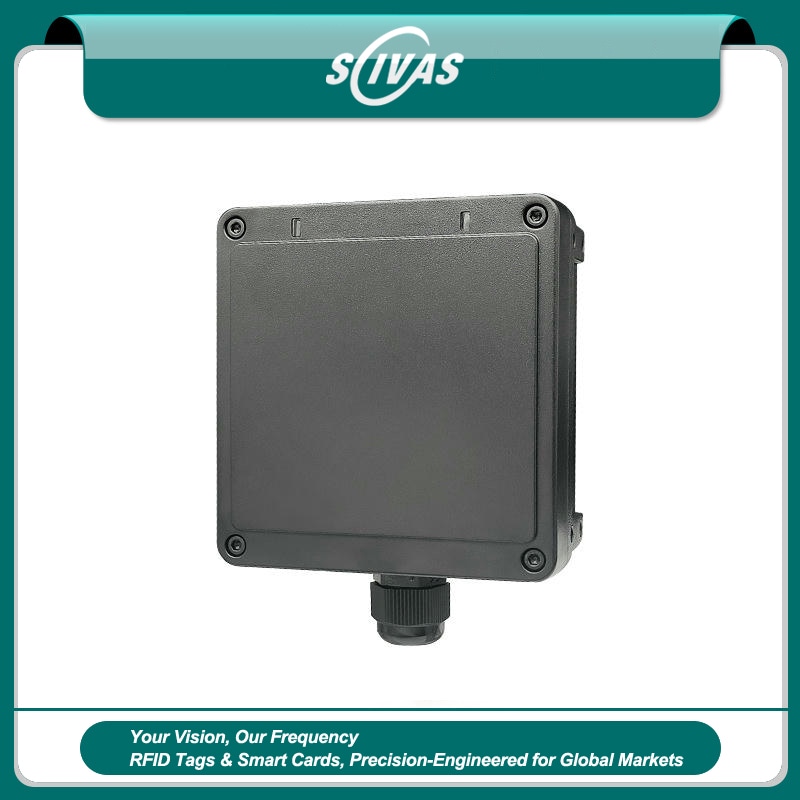

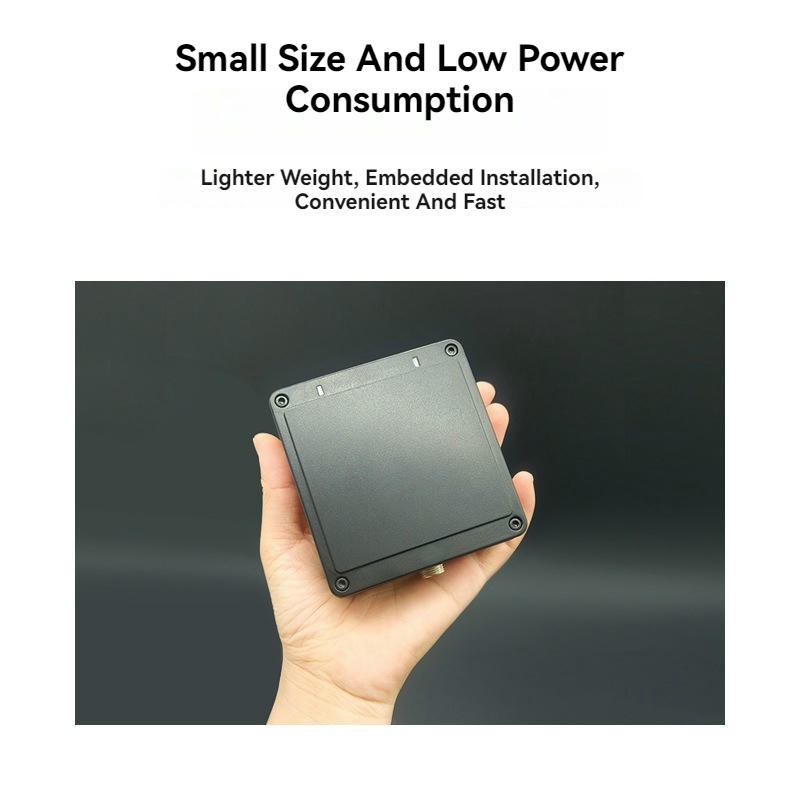

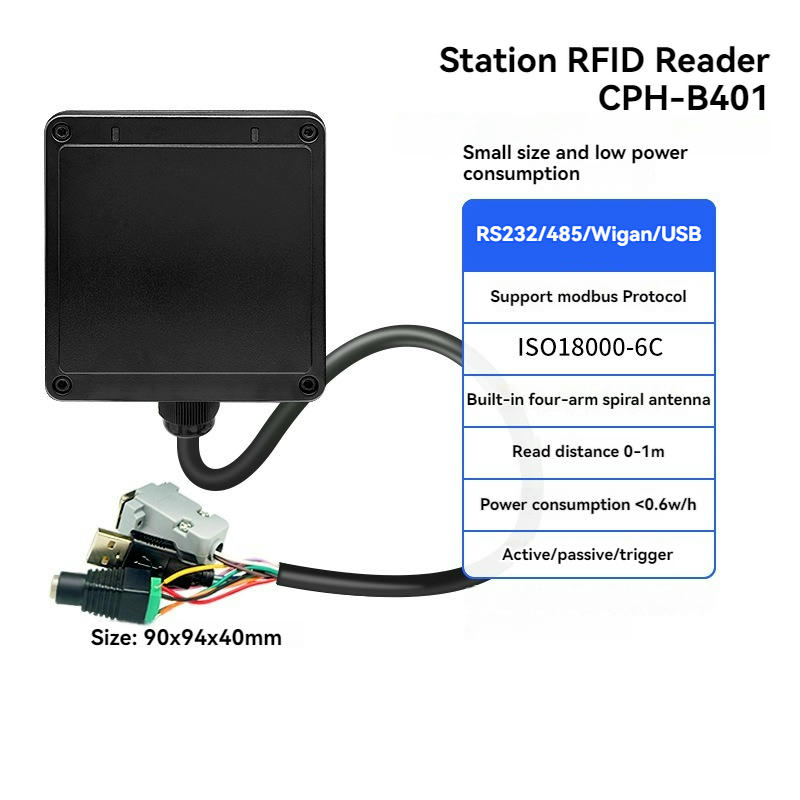

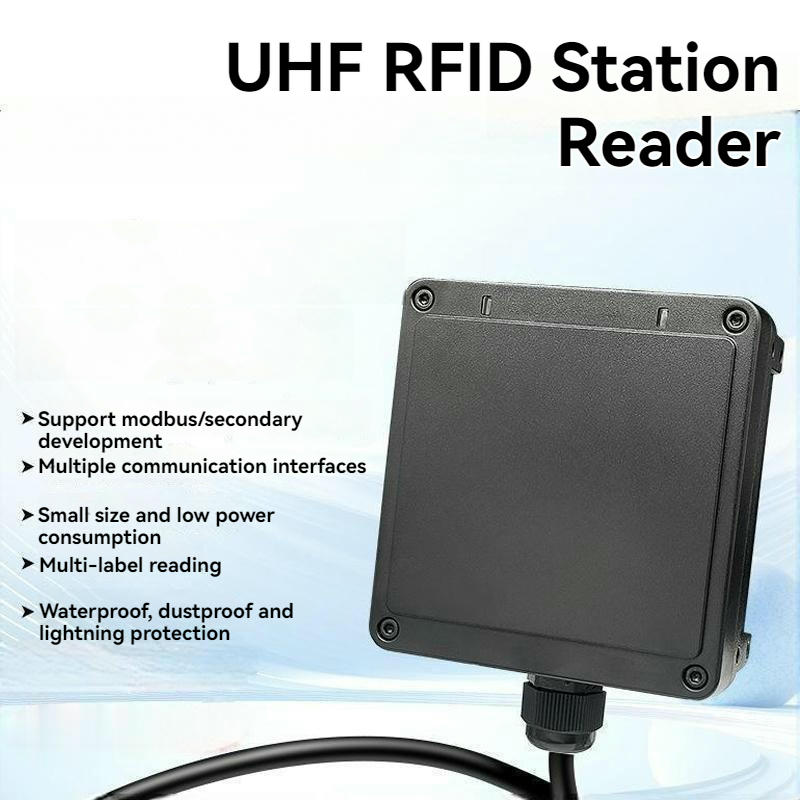

SCIVAS CPH-B401 je industrijski RFID čitač RS485 projektovan za identifikacione tačke na mašinama gde standardni kancelarijski čitač nije dovoljno stabilan, a veliki portal dugog dometa nije neophodan. Njegovo kompaktno kućište dimenzija 94 x 90 x 40 mm čini ga pogodnim za AGV zaustavne pozicije, kontrolne tačke na pokretnoj traci, montažne stanice, kolica za alat, transfer linije i druge lokacije na opremi koje zahtevaju kontrolisano UHF čitanje tagova. Umesto da se svaka tačka čitanja tretira kao zona širokog skeniranja, ovaj čitač pomaže inženjerima da izgrade kratak, praktičan prozor čitanja za potvrdu stanice, verifikaciju paleta, praćenje rada u toku i automatsko prebacivanje procesa.

Za projekte automatizacije, vrednost čitača nije samo njegova udaljenost čitanja. Uređaj mora jasno da komunicira sa PLC-ovima, kontrolerima, industrijskim računarima i middleware-om, i mora da održi konzistentan rezultat čitanja kada tagovi prolaze kroz istu stanicu mnogo puta dnevno. Kao Modbus RFID čitač sa RS485 komunikacijom, CPH-B401 daje projektantima sistema poznat put za povezivanje RFID podataka sa upravljačkom logikom. To ga čini korisnim za fabrike koje žele da nadograde stanice koje koriste samo barkod, korake ručne potvrde ili pozicioniranje samo pomoću senzora u tok identifikacije koji se lakše prati.

Podesiva zona čitanja i performanse sa više tagova

Udaljenost čitanja 0-1 m za kontrolu na nivou stanice

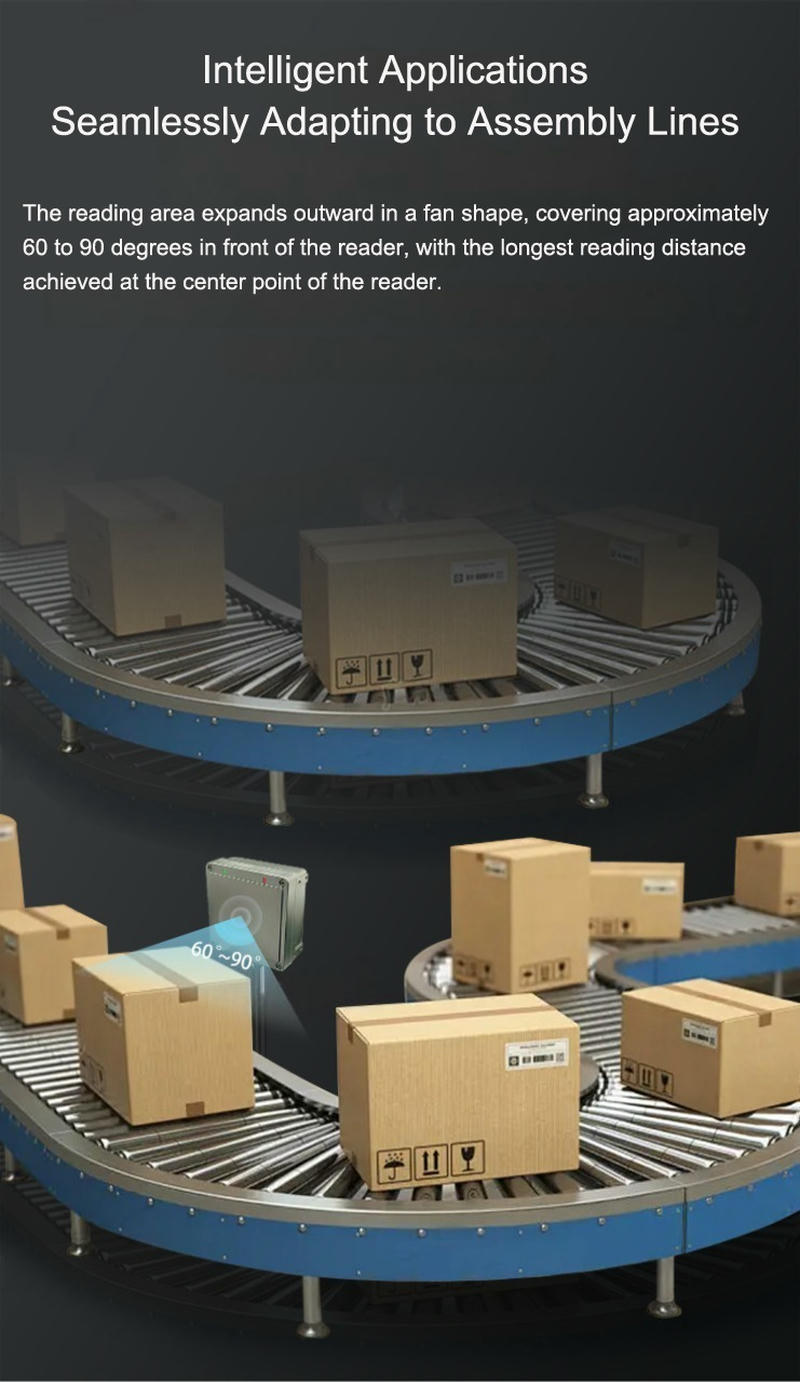

CPH-B401 pruža podesiv domet čitanja od 0-1 m, što omogućava instalateru da podesi zonu identifikacije prema položaju taga, visini montaže, širini transportera, razmaku proizvoda i obližnjim metalnim konstrukcijama. Ovo je važno u AGV i aplikacijama na transporternim trakama jer previše široko polje može da obuhvati tagove sa sledećeg nosača, povratne linije ili obližnje regalne police. Pravilno podešen industrijski UHF RFID čitač povećava pouzdanost podataka čitanjem predviđenog taga na predviđenoj kontrolnoj tački, a ne samo najjačeg taga u okolini.

Čitač takođe podržava čitanje više tagova, što je korisno kada nosač, korpa, držač ili paleta sadrži više od jedne označene stavke. U proizvodnji i automatizaciji skladišta, kontrolna tačka može morati da identifikuje tag nosača zajedno sa RFID tagovima na nivou stavke, tagovima serije ili tagovima alata pre nego što kontroler dozvoli sledeće kretanje. Kompaktni čitač pomaže u smanjenju ručnog skeniranja i podržava evidenciju sledljivosti koja se može upariti sa vremenom proizvodnje, brojem stanice, radnjom operatera ili statusom opreme.

Napravljen za praktičnu industrijsku integraciju

Modbus, trigger, tajming i master-slave režim rada

Različiti rasporedi automatizacije zahtevaju različitu logiku čitanja, pa CPH-B401 podržava tajming, master-slave i trigger režime rada. Tajming režim se može koristiti za periodično anketiranje stanice gde čitač proverava tagove u definisanim intervalima. Trigger režim je pogodan kada fotoelektrični senzor, induktivni prekidač, PLC izlaz ili događaj kretanja kaže čitaču tačno kada da skenira. Master-slave rad podržava koordinisano identifikovanje gde više stanica treba da ima organizovano komunikaciono ponašanje, a ne izolovane uređaje koji rade bez zajedničkog plana.

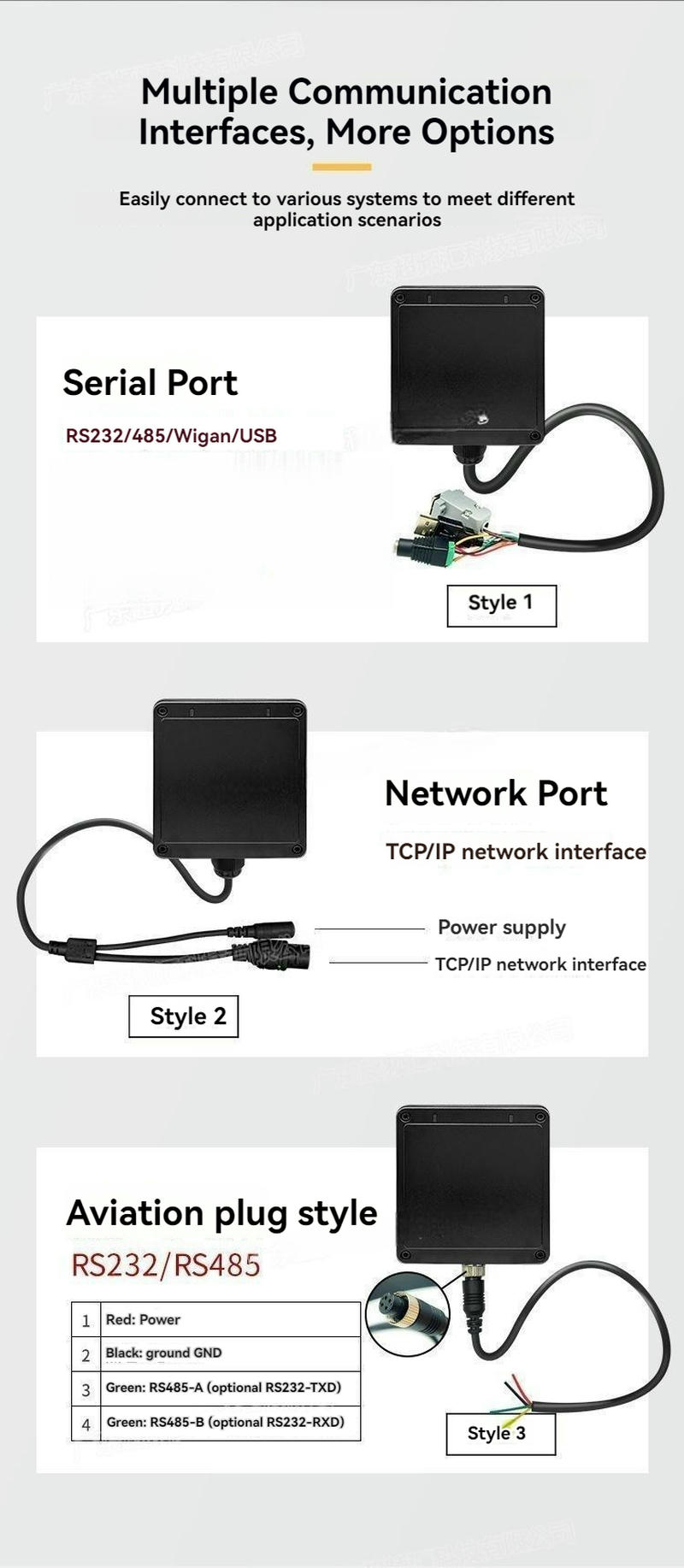

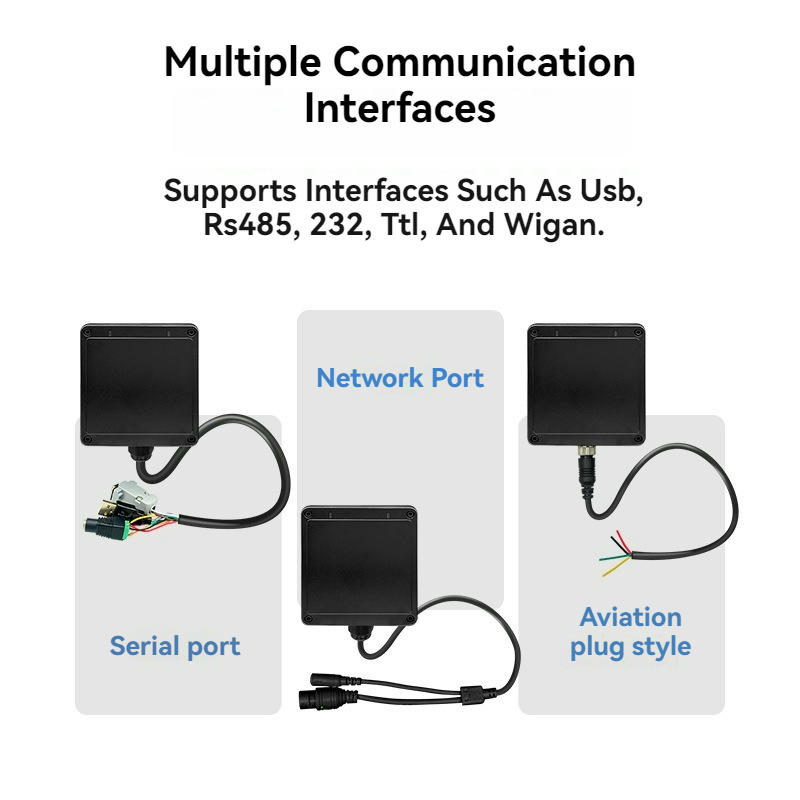

RS485 i Modbus struktura čine čitač praktičnim za integratore koji preferiraju predvidivo adresiranje, udaljenost ožičenja i obradu podataka na strani kontrolera. Lokalna zvučna i svetlosna signalizacija pomažu tehničarima da provere čitanje tagova tokom instalacije i održavanja bez trenutnog otvaranja kontrolnog softvera. Za projekte koji zahtevaju druge formate čitača na različitim pozicijama, SCIVAS može da isporuči i UHF RFID fiksne čitače za primene na širim područjima, dok CPH-B401 ostaje fokusiran na industrijsko čitanje na kratkim udaljenostima na nivou stanice.

Izdržljiv hardver čitača za fabrička okruženja

IP65 kućište i širok ulazni DC napon

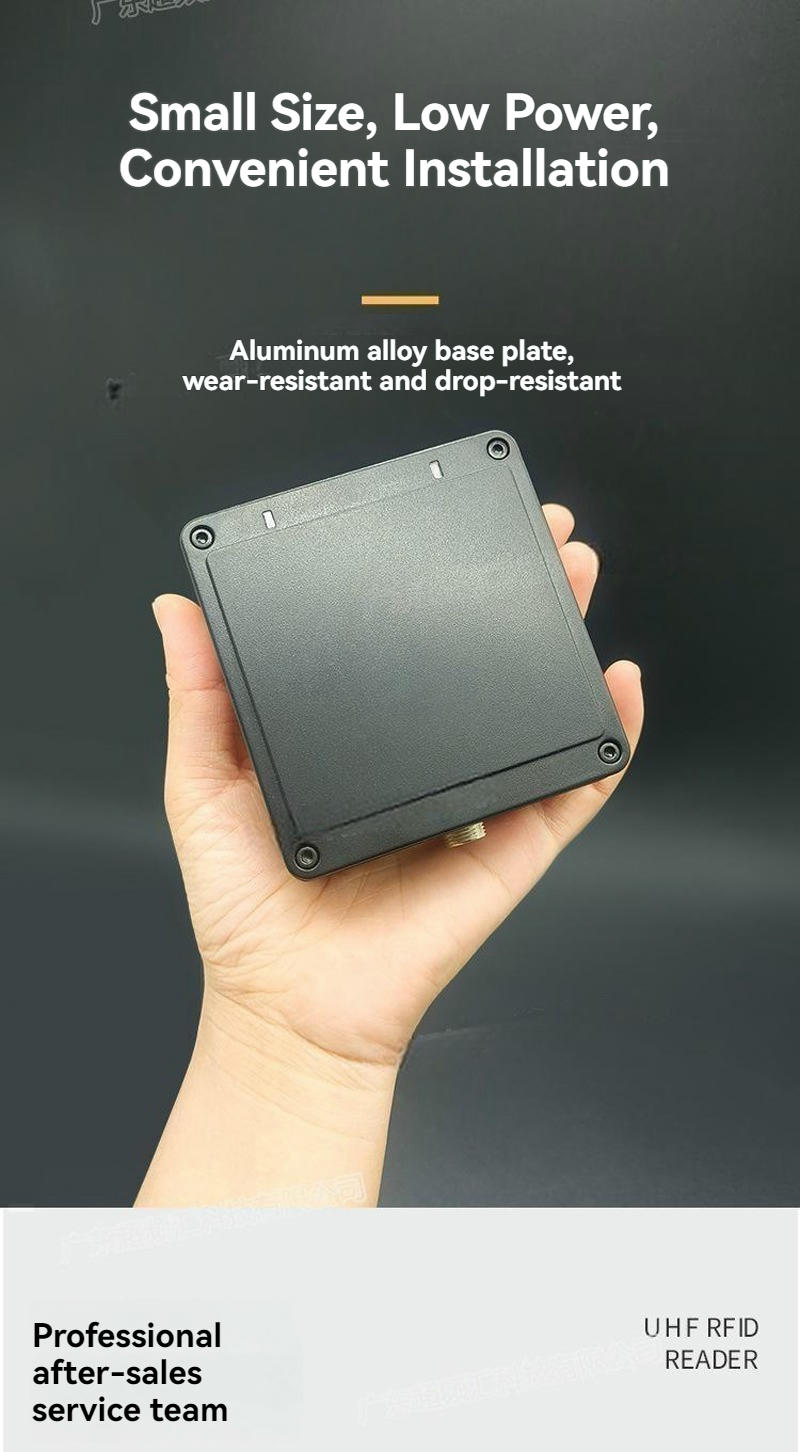

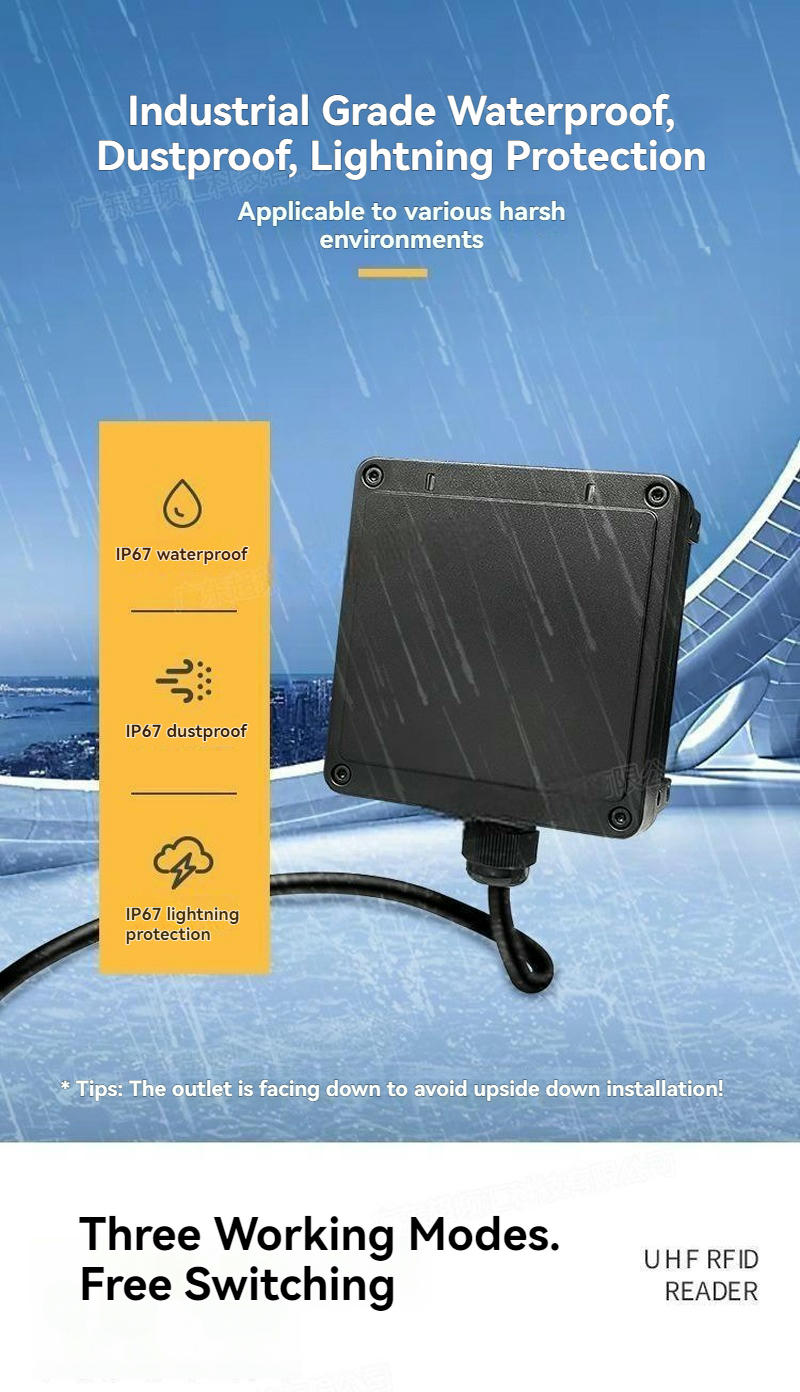

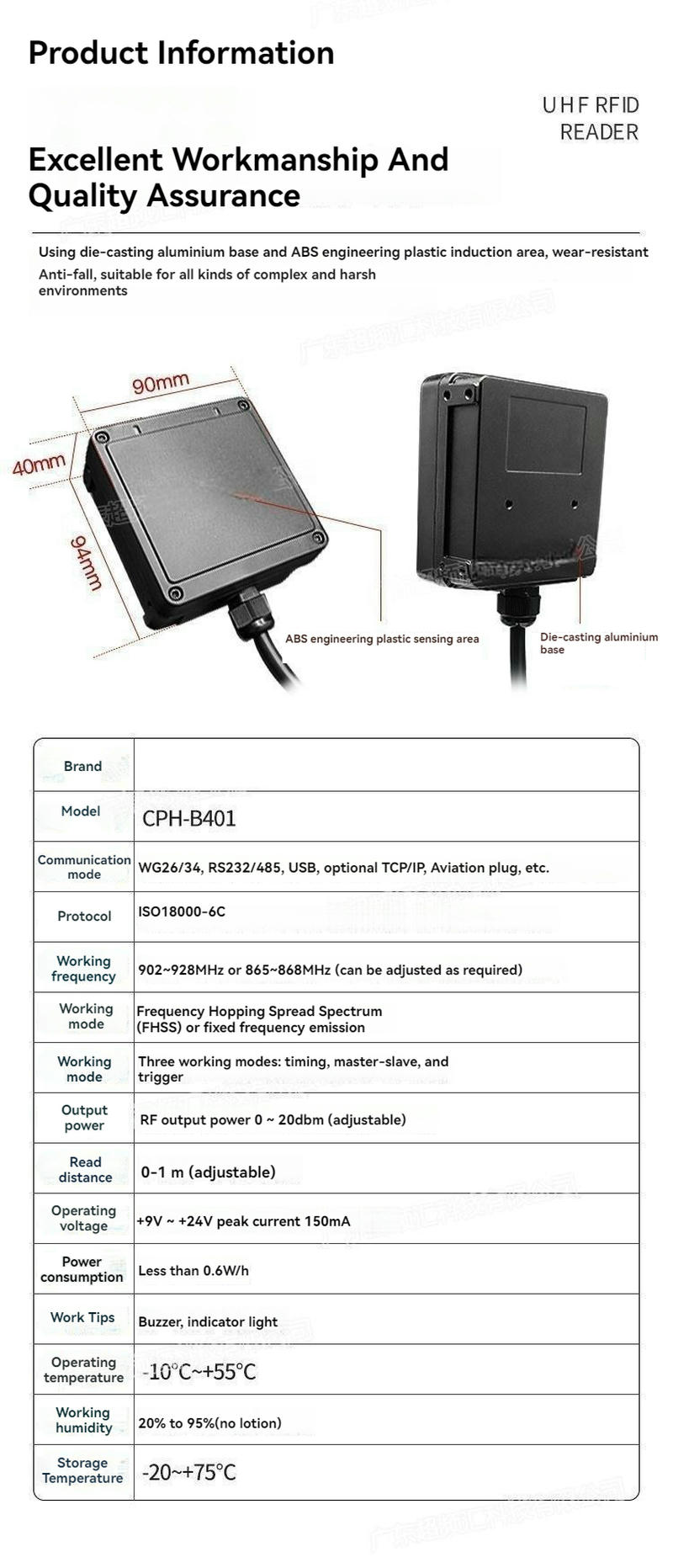

Čitač je izrađen sa osnovom od livenog aluminijuma i ABS konstrukcijom, balansirajući kompaktnu instalaciju sa snagom potrebnom za industrijsku opremu. Njegova IP65 zaštita pomaže mu da se odupre prašini i prskanju vode u tipičnim fabričkim zonama, linijama za sortiranje u logistici i poluotvorenim zonama opreme. Uređaj radi na DC +9 V do +24 V, što projektantima kontrolnih ormara daje veću fleksibilnost pri usklađivanju dostupnih napajanja i rasporeda ožičenja. Radna temperatura je specificirana od -10°C do +55°C, sa skladištenjem od -20°C do +75°C i vlažnošću od 20% do 95% bez kondenzacije.

Pošto se industrijski RFID projekti često ocenjuju prema vremenu puštanja u rad, ponovljivosti i jednostavnosti održavanja, SCIVAS se fokusira na stabilno ponašanje pri čitanju, a ne na nepotrebnu složenost. Čitač može biti montiran blizu ramova, valjaka, graničnika ili vodilica, a zatim podešen prema stvarnoj putanji taga. U zonama za pristup ili identifikaciju osoblja u blizini istog objekta, kupci mogu kombinovati UHF čitače na strani opreme sa RFID karticama za akreditacije osoblja, držeći praćenje proizvodnih objekata i upravljanje ljudskim identitetom jasno razdvojenim.

Odgovarajuće primene

AGV rutiranje, praćenje na pokretnoj traci i industrijski tokovi rada

Ovaj industrijski RFID čitač je pogodan za potvrdu AGV stanica, sortiranje na pokretnoj traci, praćenje kretanja paleta, prepoznavanje fikstura, automatizaciju skladišta, identifikaciju na linijama za pakovanje, kontrolu WIP procesa i kontrolne tačke pametne proizvodnje. Posebno je koristan tamo gde RFID čitač kratkog dometa za automatizaciju mora da šalje pouzdane podatke o tagovima kontroleru, umesto da zavisi od ručnog skeniranja ili unosa operatera. Za sistemske integratore, proizvođače mašina i timove za fabričku automatizaciju, CPH-B401 nudi fokusiran balans kompaktne veličine, RS485 povezivosti, Modbus podrške, čitanja više tagova i podesivih UHF performansi.

Često postavljana pitanja

Šta čini ovaj Industrijski RFID čitač RS485 pogodnim za PLC projekte?

CPH-B401 je napravljen za industrijsku identifikaciju kratkog dometa i podržava RS485 komunikaciju sa Modbus integracijom, što olakšava PLC-ovima i kontrolerima da primaju podatke o tagovima na strukturiran način. Njegova podesiva zona čitanja, kompaktno kućište i rad sa mogućnošću trigerovanja pomažu inženjerima da postave RFID na određenu stanicu, umesto da stvore nekontrolisanu široku zonu čitanja.

Može li se čitač koristiti na pokretnim trakama sa predmetima u pokretu?

Da. Čitač je pogodan za kontrolne tačke na pokretnoj traci gde označeni predmeti, tacne ili palete prolaze kroz definisanu stanicu. Podesivo rastojanje čitanja od 0-1 m pomaže instalaterima da usklade polje sa širinom pokretne trake i pozicijom taga. Za najbolje rezultate, orijentaciju taga, brzinu, ugao montaže i okolni metal treba testirati tokom puštanja u rad.

Da li je CPH-B401 samo za AGV pozicioniranje?

Ne, potvrda AGV stanice je jedna od značajnih primena, ali se čitač može koristiti i za prepoznavanje paleta, praćenje fikstura, kontrolu proizvodnje u toku, identifikaciju na liniji pakovanja, tačke prenosa u magacinu i automatizaciju na strani mašine. Svaki projekat kojem je potreban kompaktan RS485 RFID čitač sa kontrolisanim UHF čitanjem može razmotriti ovaj model.

Kako režim trigera poboljšava industrijsko RFID čitanje?

Režim trigera omogućava čitaču da skenira samo kada se pojavi spoljni uslov, kao što je senzor koji detektuje paletu ili PLC koji šalje komandu. To pomaže da se smanje nepotrebna čitanja, smanji šum u podacima i poboljša tačnost na nivou stanice. Posebno je korisno tamo gde se proizvodi kreću blizu jedan drugog ili gde se susedne RFID zone moraju razdvojiti.

Šta treba uzeti u obzir pre montaže čitača u blizini metalne opreme?

Metalni ramovi, valjci, šine i ormari mogu uticati na ponašanje UHF polja, pa instalacija treba da uključi testiranje čitanja na licu mesta. Inženjeri treba da provere tip taga, rastojanje, smer antene i poziciju montaže pre konačnog povezivanja. Podesivi domet od 0-1 m pomaže u podešavanju zone čitanja, ali fizički raspored i dalje određuje konačne performanse.

Da li čitač podržava identifikaciju više tagova?

Da. CPH-B401 podržava čitanje više tagova za primene u kojima se nekoliko tagova može nalaziti u istoj kontrolisanoj zoni. To može biti korisno za identifikaciju nosača i predmeta koje drži, ili za proveru označenih alata i fikstura na jednoj stanici. Praktični rezultat zavisi od broja tagova, razmaka, orijentacije i softverske logike.

Može li SCIVAS da prilagodi rešenje čitača mom projektu automatizacije?

SCIVAS može pomoći u pregledu detalja primene kao što su zahtevi za komunikaciju, tip taga, prostor za montažu, rastojanje čitanja, okruženje i tok rada kontrolera. Za OEM proizvođače, integratore i korisnike u fabrici, to pomaže da se čitač uskladi sa odgovarajućim tagom, načinom povezivanja i režimom rada pre masovnog uvođenja, smanjujući izbegljive izmene pri instalaciji kasnije.
