Industrijski RFID čitač po meri za automatizaciju

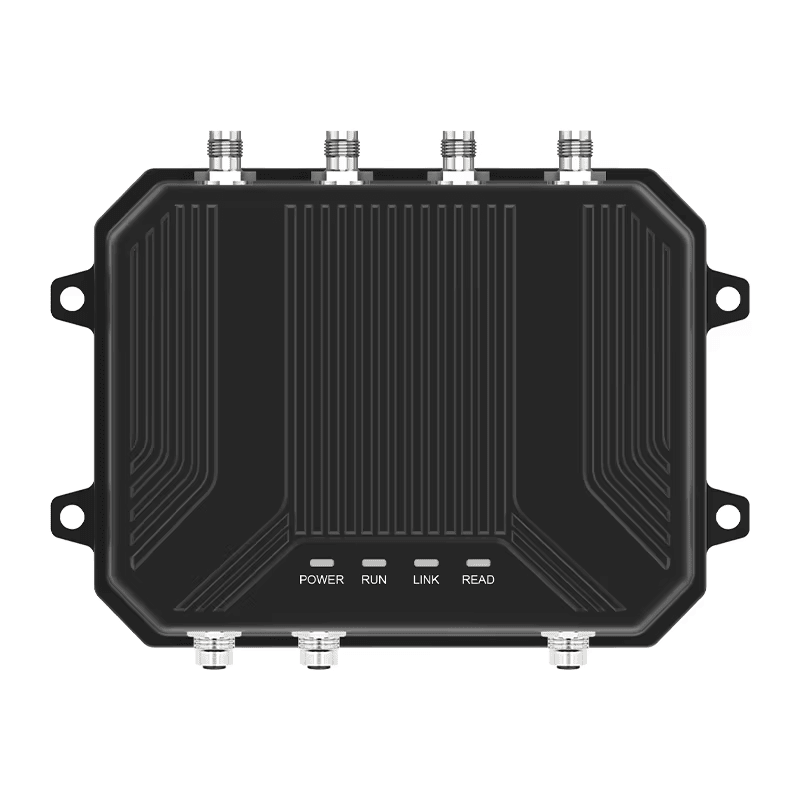

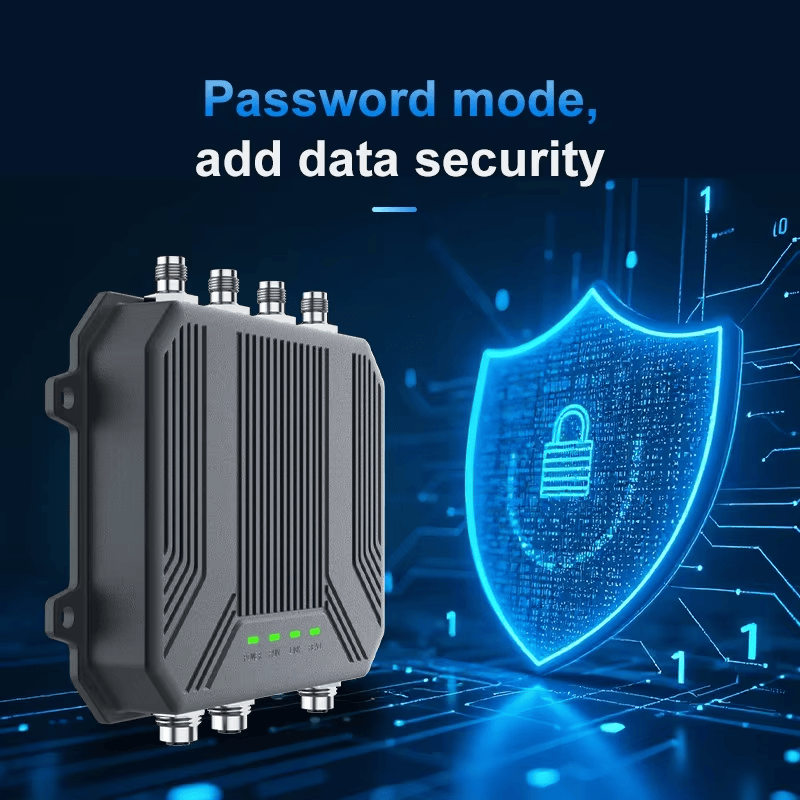

CF824 UHF Industrijski RFID Čitač je visokoperformansni fiksni RFID čitač dugog dometa dizajniran za primene u industrijskoj proizvodnoj kontroli. Može se instalirati na viljuškare i podržava UDP protokol, režim zaštićen lozinkom, funkcionalnost mask filtera, PoE (Power over Ethernet) za napajanje i komunikaciju, RSSI mogućnost, anti-koliziono anketiranje, over-the-air ažuriranja firmvera i kompatibilnost sa višejezičnim sekundarnim razvojem. Smješten u kućištu od livenog aluminijuma sa IP65 ocenom, ovaj čitač kombinuje robusnu zaštitu od okoline sa naprednom industrijskom RFID funkcionalnošću.

Prilagođeni industrijski RFID čitači za automatizaciju velikog dometa

Zasnovan na CF824 UHF platformi za čitanje

SCIVAS prilagođeni industrijski RFID čitači razvijeni su za projekte automatizacije u kojima obični stoni čitači ne mogu da obezbede dovoljnu udaljenost, I/O kontrolu ili izdržljivost pri montaži. CF824 platforma je robusni UHF industrijski RFID čitač za upravljanje viljuškarima, kontrolne tačke na proizvodnoj liniji, ulaze u skladišta, identifikaciju na vozilima i kontrolisane logističke procese. Posebno je koristan kada označena roba, kontejneri, palete, kutije ili alati moraju da budu prepoznati bez zaustavljanja toka rada. Umesto da RFID tretira kao jednostavan uređaj za skeniranje i slanje, ovaj čitač je projektovan kao terenski kontrolni čvor koji može da prikuplja podatke sa tagova, komunicira sa spoljnim signalima i podrži stabilnu integraciju u širi industrijski sistem.

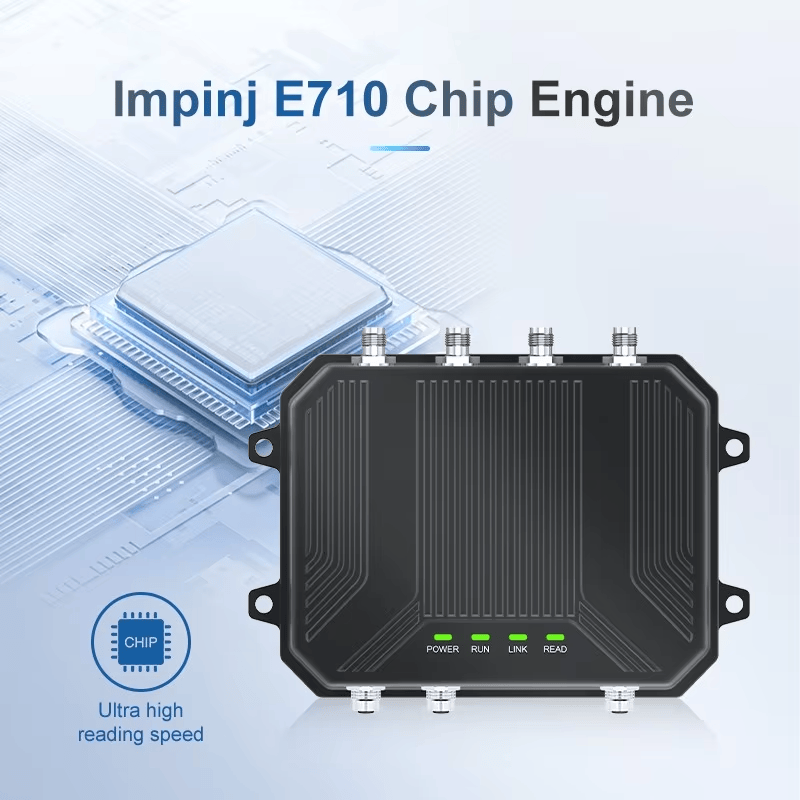

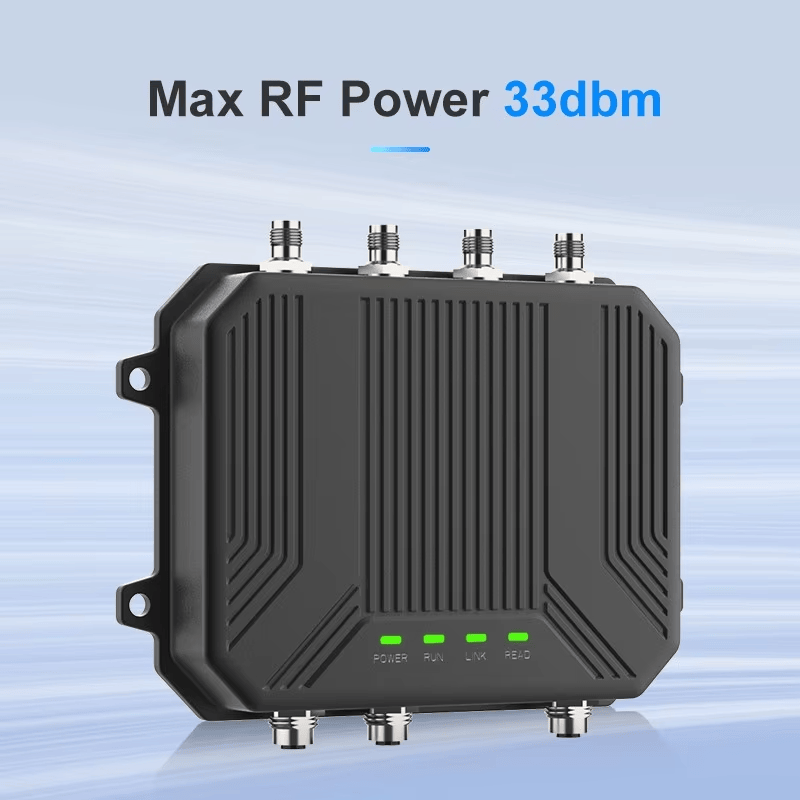

Čitač koristi Impinj E710 motor za čitanje i pisanje i podržava ISO18000-6C EPC GEN2. Regionalne UHF frekvencijske opcije pokrivaju 902–928MHz za primene u SAD i 865–868MHz za primene u EU. Uz podesivu RF snagu do 33dBm, navedena udaljenost čitanja može da dostigne 0–15m, u zavisnosti od tipa taga, rasporeda antena, ugla montaže, okolnog metala i nivoa RF šuma na lokaciji. To ga čini praktičnim RFID čitačem dugog dometa za timove za automatizaciju kojima je potrebno kontrolisano pokrivanje, a ne nasumične tvrdnje o maksimalnoj udaljenosti. Za kartonske kutije, tacne i paletizovanu robu, čitač može da radi sa odgovarajućim UHF RFID etiketama nakon što se testiranjem na licu mesta potvrde lepljiva površina, orijentacija i stabilnost zone čitanja.

Inženjerski detalji za stabilno terensko postavljanje

Četiri antenska porta, podesiv izlaz i više režima čitanja

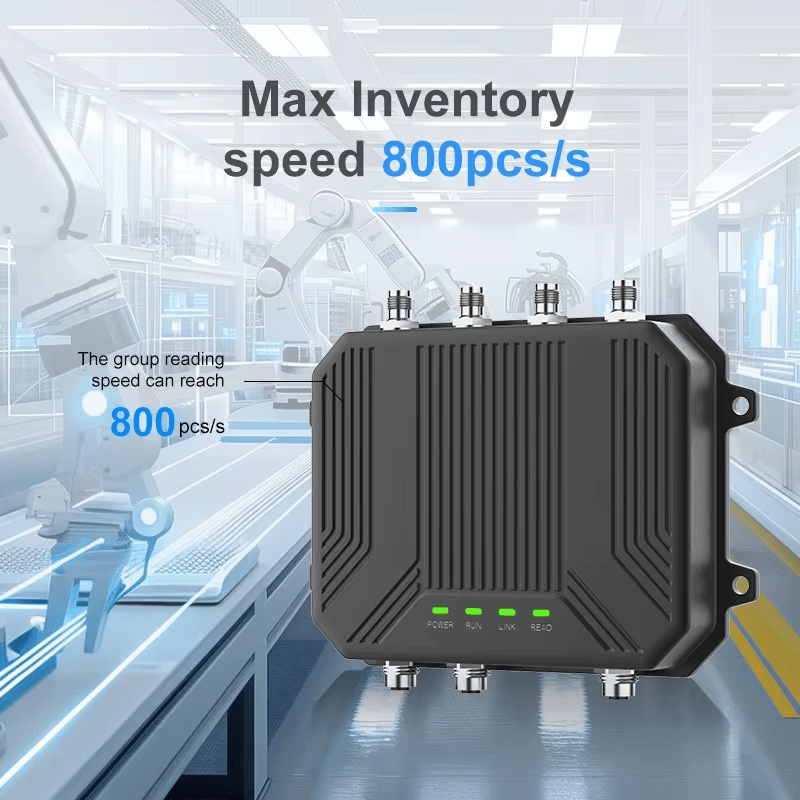

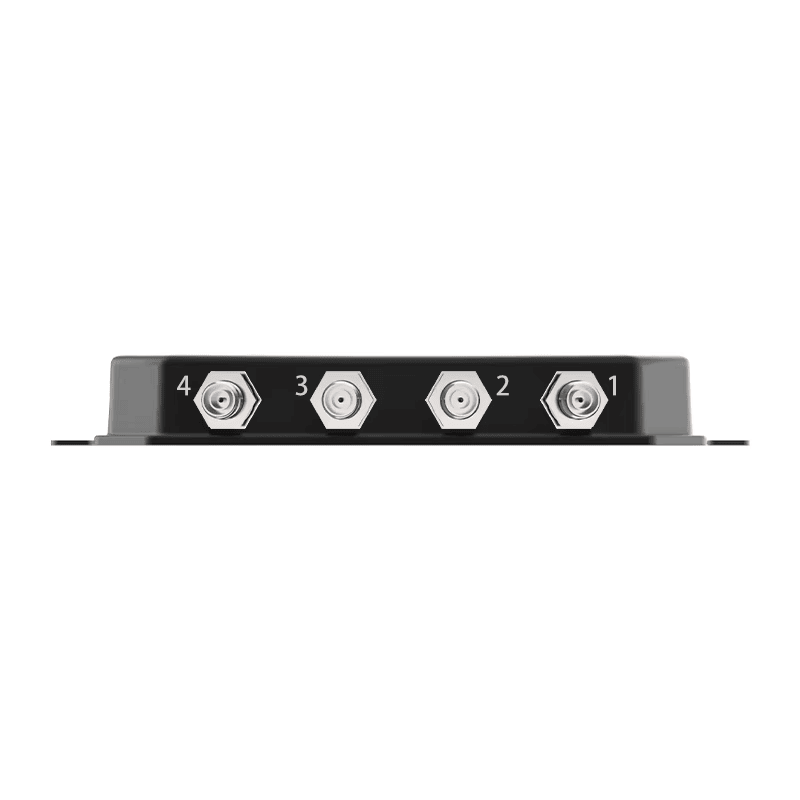

CF824 obezbeđuje četiri TNC ženska antenska porta, što omogućava jednom čitaču da pokrije nekoliko zona čitanja ili nekoliko smerova oko viljuškara, kapije, transportera ili industrijskog rama. Brzo anketiranje više antena pomaže sistemu da obuhvati guste grupe tagova uz smanjenje propuštenih očitavanja kada se označena sredstva kreću. Ugrađeni EPC keš je specificiran za 600 komada pri 128-bitnom EPC-u, što je korisno kada komunikacioni saobraćaj naglo poraste tokom grupne inventure. Za inženjere koji prilagođene industrijske RFID čitače ugrađuju u sopstvenu opremu, mogućnost podešavanja redosleda antena, RF snage, logike okidanja i režima rada često je važnija od jednog istaknutog dometa čitanja.

Podržani režimi rada uključuju aktivni režim, režim okidanja i režim odgovora. Aktivno čitanje može se koristiti tamo gde je sistemu potrebno kontinuirano praćenje. Režim okidanja je koristan kada senzor, dugme, signal kapije ili položaj vozila treba da odluče kada čitač počinje da prikuplja podatke. Režim odgovora je pogodan kada matični sistem želi čvršću softversku kontrolu. Ovi režimi daju integratorima veću fleksibilnost pri usklađivanju čitača sa PLC logikom, softverom za upravljanje skladištem, MES platformama ili tačkama radnog toka vezanim za pristup. Kada je potrebno preciznije usmereno pokrivanje, čitač se može upariti sa odgovarajućim UHF RFID antenama za blisko polje, srednji domet ili šire zone čitanja.

Industrijski I/O i sistemska integracija

GPIO, releji, Wiegand izlaz, mrežne opcije i podrška za SDK

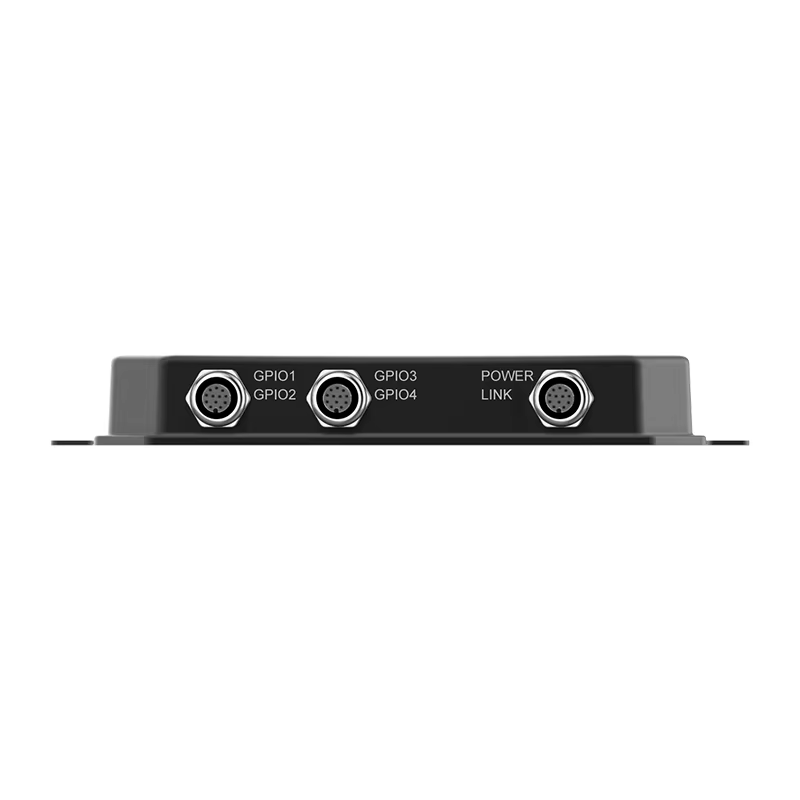

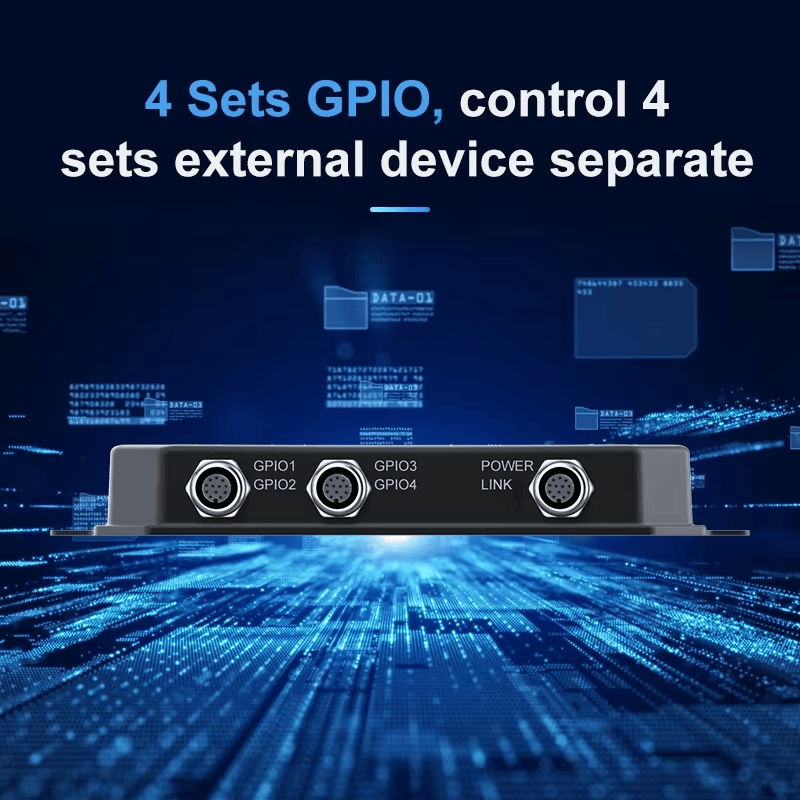

Industrijski RFID projekti obično zahtevaju više od samog čitanja tagova. CF824 uključuje 4 releja, 4 Wiegand izlaza i 4 izolovana GPI ulaza, što čitaču pomaže da se poveže sa alarmima, barijerama, senzorima, indikatorskim svetlima, kontrolerima pristupa i automatizovanim terminalima. RS232, RS485 i opciona RJ45 komunikacija podržavaju različite upravljačke arhitekture, dok PoE mogućnost može da pojednostavi kabliranje u odgovarajućim mrežnim konfiguracijama. Četvorobojna LED indikacija i zujalica pružaju direktnu povratnu informaciju instalaterima tokom puštanja u rad i operaterima tokom svakodnevne upotrebe. RSSI podrška pomaže tehničkim timovima da procene trendove jačine signala, prilagode poziciju antene i smanje neželjeno unakrsno čitanje između susednih zona.

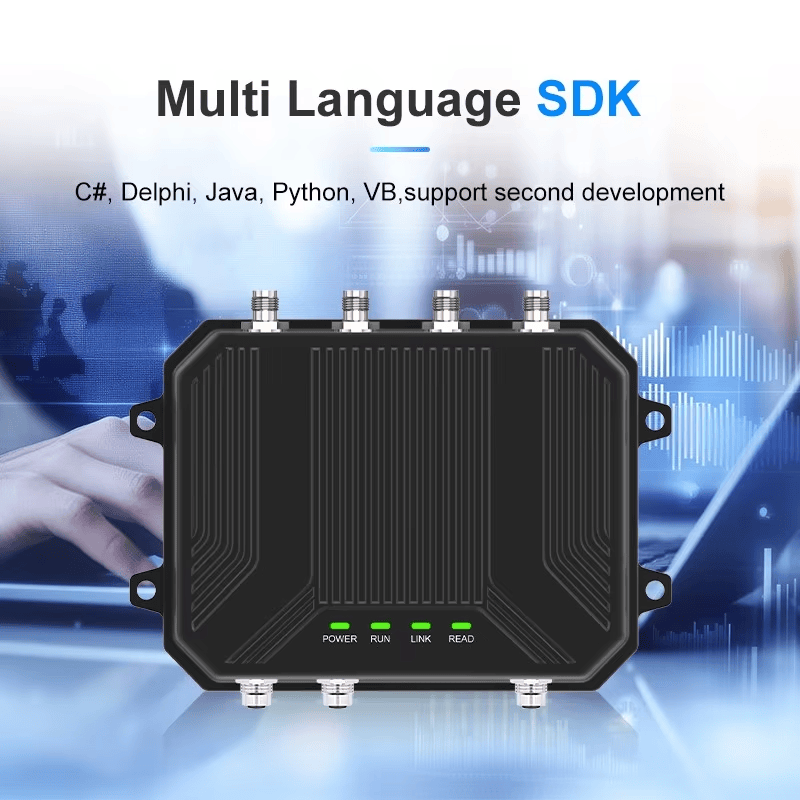

SCIVAS takođe podržava prilagođavanje projekata iz fabričke perspektive. Kupci mogu pre naručivanja da razgovaraju o frekvencijskom regionu, ciljnoj udaljenosti čitanja, konfiguraciji antene, preferenciji interfejsa, montaži kućišta, zahtevima za firmware i SDK integraciji. Razvojni paket može da uključi demo softver, API materijale, primere, resurse korisničkog priručnika i podršku za C#, Delphi, Java, Python, VB i druga razvojna okruženja. Mogućnost nadogradnje firmvera putem mreže pomaže u održavanju instaliranih čitača kada se terenski zahtevi promene. Za kompletne projekte, isti automatizovani sistem može da koristi čitač zajedno sa različitim industrijskim RFID tagovima odabranim za metalne predmete, plastične kontejnere, tokove pranja veša, kante za otpad, praćenje vozila ili procese na visokim temperaturama.

Preporučene primene i razmatranja pri kupovini

Viličari, proizvodne linije, skladišta i upravljanje montirano na opremu

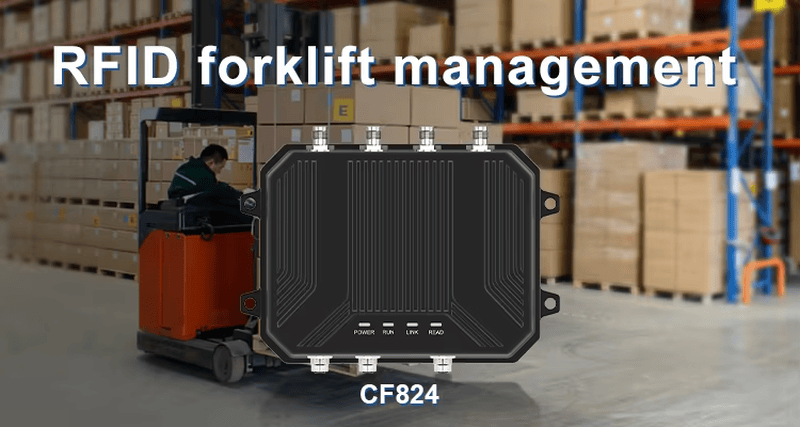

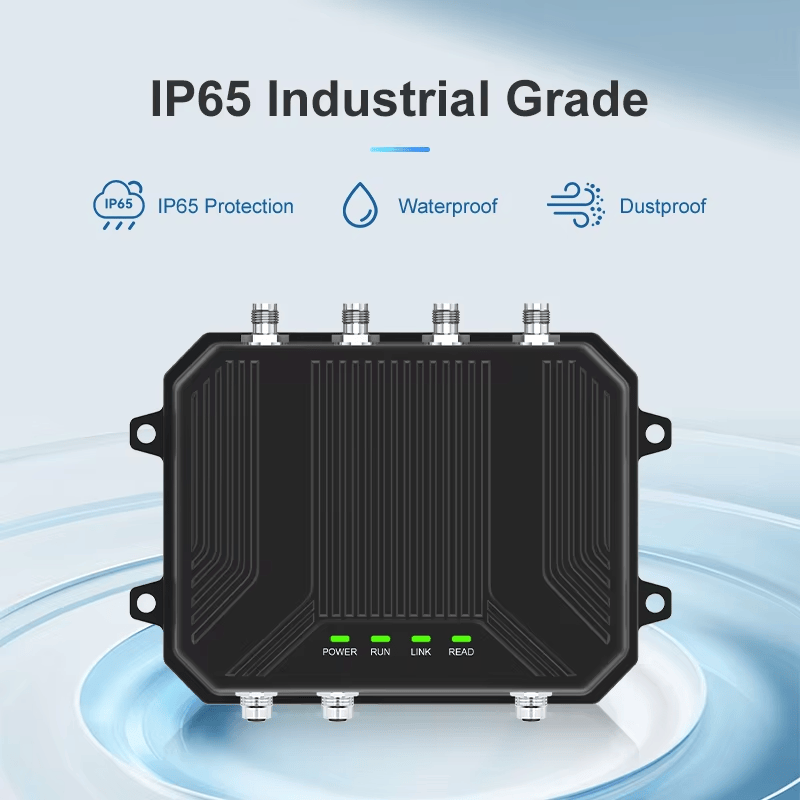

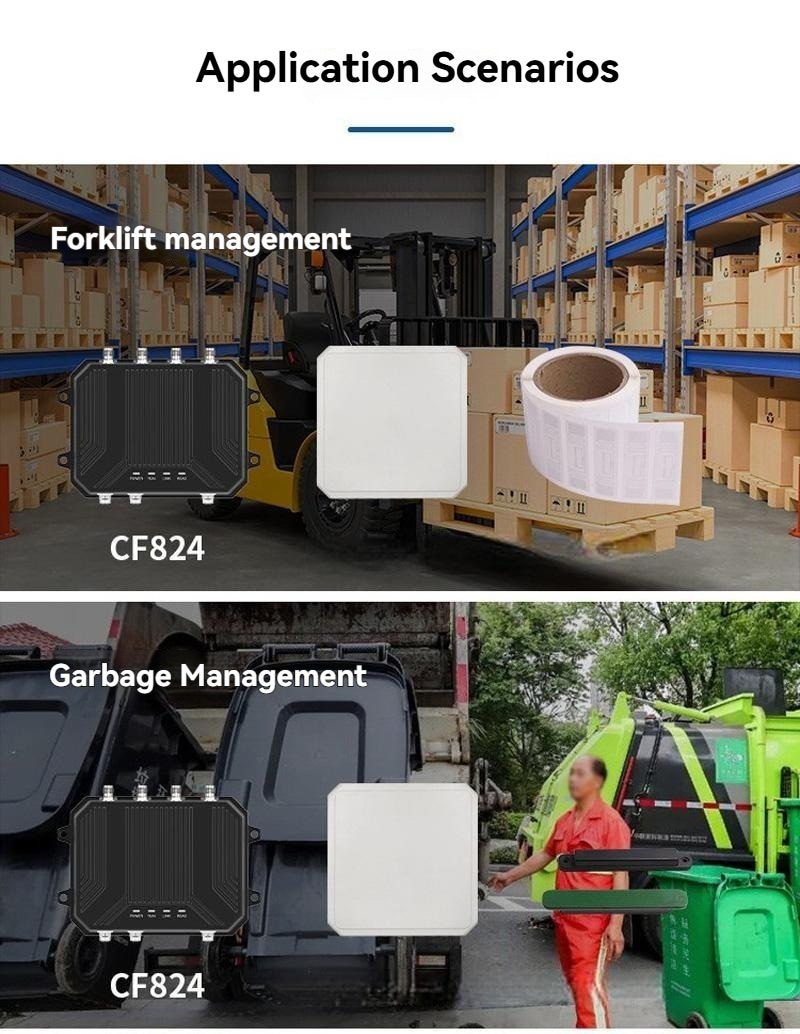

Ovaj čitač je pogodan za kupce kojima je potreban industrijski RFID čitač sa GPIO, a ne jednostavan USB uređaj. Tipični slučajevi upotrebe uključuju identifikaciju paleta na viličarima, ulazne i izlazne kontrolne tačke u skladištu, praćenje rada u toku na proizvodnoj liniji, kontrolu kretanja alata, prepoznavanje kanti za reciklažu, identifikaciju AGV stanica i logističko upravljanje montirano na vozila. U ovim okruženjima čitač mora da nastavi da radi uz vibracije, prašinu, kablove, kretanje opreme i promenljive uglove tagova. Kućište od livenog aluminijuma, IP65 nivo zaštite, opseg radnog napona 9–24V i opseg radne temperature od -10°C do +55°C čine ovu platformu pogodnijom za industrijske ramove nego lagane unutrašnje čitače.

Prilikom planiranja projekta, najbolji rezultat se postiže kada se čitač, antena, tag, visina montaže, zaštita od smetnji, logika aktiviranja i softverska pravila dizajniraju zajedno. RFID čitač na viljuškaru može zahtevati usmereno i usko pokrivanje kako bi se izbeglo očitavanje paleta u susednoj traci. Kontrolna tačka na pokretnoj traci može zahtevati brže anketiranje i jasnije vremensko aktiviranje. Skladišni prolaz može zahtevati više antena i pravila filtriranja kako bi se razdvojilo ulazno od izlaznog kretanja. SCIVAS može pomoći u proceni ovih uslova pre proizvodnje, tako da finalna konfiguracija bude bliža stvarnom procesu automatizacije kupca, a ne samo standardni kataloški čitač.

Često postavljana pitanja

Šta čini CF824 pogodnim za prilagođene industrijske RFID projekte čitača?

CF824 kombinuje UHF očitavanje na velikoj udaljenosti, industrijski I/O, kontrolu više antena, IP65 zaštitu i SDK podršku u jednoj platformi. To nije samo čitač za prikupljanje EPC brojeva; može se povezati i sa senzorima, relejima, Wiegand uređajima i softverom matičnog sistema, što olakšava prilagođavanje OEM projektima automatizacije.

Može li se ovaj čitač montirati na viljuškare ili pokretnu opremu?

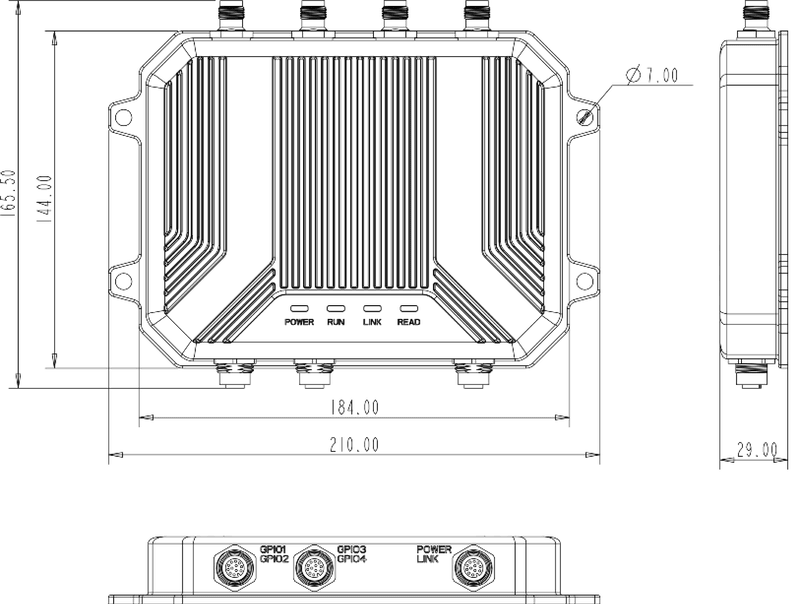

Da. Izdržljivo kućište od livenog aluminijuma, kompaktne dimenzije 210 × 160.7 × 29mm, radni napon 9–24V i priključci za eksterne antene čine ga pogodnim za montažu na viljuškar ili opremu. Konačne performanse i dalje zavise od položaja antene, vođenja kablova, orijentacije taga i da li je zona očitavanja izolovana od obližnjih paleta ili regala.

Kako kupci treba da razumeju udaljenost očitavanja od 0–15m?

Opseg od 0–15m je specificirana mogućnost pod odgovarajućim uslovima taga i okruženja, a ne fiksna vrednost za svaku lokaciju. Metalne police, tečni proizvodi, veličina taga, pojačanje antene, ugao montaže i RF smetnje mogu promeniti stvarnu udaljenost. SCIVAS preporučuje testiranje konačne kombinacije taga i antene pre masovnog postavljanja.

Koji interfejsi su dostupni za sisteme industrijske automatizacije?

Čitač podržava RS232, RS485, opcioni RJ45, 4 releja, 4 Wiegand izlaza i 4 izolovana GPI ulaza. Ovi interfejsi pomažu integratorima da povežu čitač sa kontrolnim ormanima, senzorima, barijerama, alarmima, indikatorskim svetlima ili kontrolerima pristupa. Najbolju konfiguraciju treba izabrati u skladu sa matičnim sistemom i planom terenskog ožičenja.

Da li CF824 podržava očitavanje u više zona ili smerova?

Da. Četiri TNC ženska antenska priključka omogućavaju jednom čitaču da radi sa više antena za različite smerove ili zone. Brzo anketiranje preko antenskih priključaka pomaže da se poboljša hvatanje tagova kada imovina prolazi brzo. Pravilno razdvajanje antena, zaštita od smetnji i softversko filtriranje su i dalje važni za izbegavanje neželjenih očitavanja iz susednih oblasti.

Koja razvojna podrška je dostupna za softversku integraciju?

SCIVAS može da obezbedi demo softver, API reference, primere, podršku kroz korisničko uputstvo i razvojnu kompatibilnost za jezike kao što su C#, Delphi, Java, Python i VB. Podrška za onlajn nadogradnju firmvera takođe pomaže projektima da održe instalirani hardver kada se softverska logika, uslovi na lokaciji ili zahtevi klijenata promene nakon prve instalacije.

Koje oznake ili etikete treba koristiti sa ovim čitačem?

Najbolji izbor oznake zavisi od materijala sredstva, udaljenosti čitanja, površine za montažu, temperature i očekivanog radnog veka. Papirne etikete mogu odgovarati kartonskim kutijama i paletama, dok su izdržljive oznake bolje za metalne alate, vozila, kante ili višekratne kontejnere. SCIVAS može pomoći da se čitač uskladi sa odgovarajućim oznakama nakon pregleda aplikacionog okruženja.
