Zaptiveni HF RFID čitač 13,56 MHz za spoljna vrata

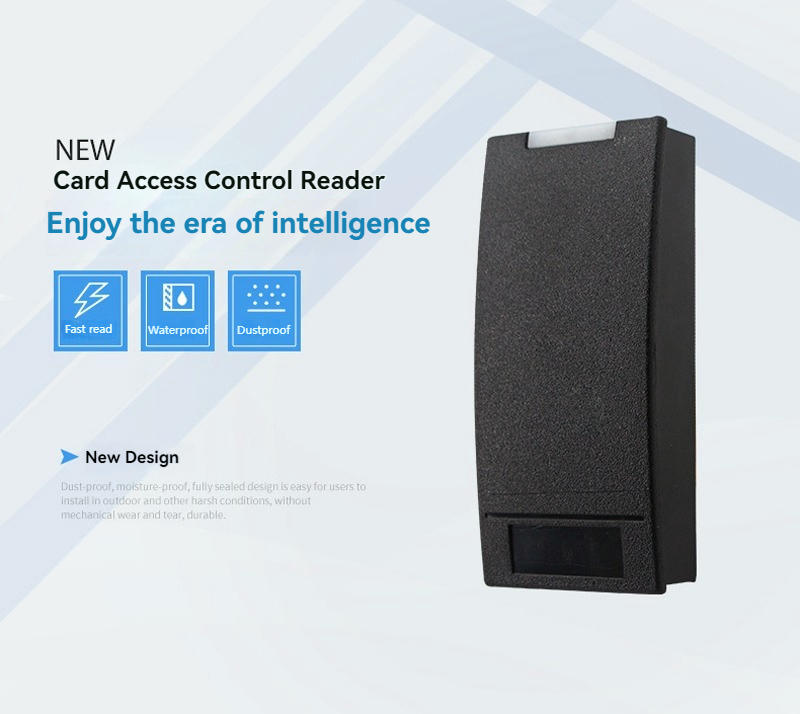

SYC-05QM ima ABS kućište sa plastificiranim premazom, koje pruža otpornost na plamen, niske temperature, udarce i pad. Unutrašnjost je ispunjena crnom epoksidnom smolom radi otpornosti na prašinu i vlagu. Potpuno zapečaćen dizajn omogućava spoljnu ugradnju sa dugotrajnom izdržljivošću. Opremljen ugrađenim mikroprocesorom, pruža snažne sposobnosti anti-interferencije, uz dizajn za sprečavanje sudara i zaštitu od prenapona.



Povezivanje žica

● Crvena: VCC (12V)

● Crna: GND (uzemljenje)

● Zelena: Wiegand D0

● Bela: Wiegand D1

● Siva: Zujalica

● Žuta: LED

● Ljubičasta: Podrazumevano W26; Uzemljenje ljubičaste žice postavlja nizak nivo za W34

Napomene o upotrebi

1. Glava čitača za kontrolu pristupa ne može da čuva korisničke podatke ili informacije, niti može da dodaje korisnike kartica, korisnike lozinki ili korisnike otiska prsta. To je samo produžni alat za prevlačenje kartica ili unos lozinki za otključavanje i mora se koristiti zajedno sa panelima za kontrolu pristupa, uređajima za evidenciju prisustva ili kontrolerima za više vrata.

2. Isključite napajanje pre instalacije/uklanjanja. Nikada ne rukujte dok je pod naponom.

3. Maksimalno rastojanje čitanja kartice meri se u okruženjima bez interferencije sa pravilno instaliranim čitačem i karticom paralelnom sa površinom čitača. Svako okruženje sa elektromagnetnom interferencijom će uticati na rastojanje čitanja.

4. Ne instalirajte čitač na magnetne ili metalne površine. Magnetni i metalni materijali ozbiljno ometaju RF signale.

5. Ne instalirajte čitač blizu uređaja koji generišu elektromagnetnu interferenciju, npr. motora, AC/DC konvertora, UPS-a, releja, monitora.

6. Osigurajte dovoljan kapacitet napajanja. Koristite linearne izvore napajanja gde je moguće. Brave na vratima i kontroleri treba da imaju odvojena napajanja. Instalirajte izvore napajanja što bliže uređajima kako biste izbegli interferenciju i gubitak prenosa.

7. Održavajte >20cm razdvajanja između ožičenja visoke i niske struje. Koristite dovoljno debelu upredenu žicu za kablove napajanja.

Vodootporni RFID čitač za pouzdan ulaz na vrata

SCIVAS SYC-05QM je vodootporni RFID čitač za pristup namenjen projektima kojima je potrebna stabilna identifikacija kartica na ulazima u zgrade, vratima samo za osoblje, prostorijama sa opremom, kapijama u zajednici, malim kancelarijama i drugim kontrolisanim ulaznim tačkama. Umesto glomaznog terminala na svakim vratima, ovaj čitač funkcioniše kao kompaktan prednji identifikacioni uređaj za kontroler pristupa ili sistem evidencije prisustva. Čita ovlašćene visokofrekventne akreditive i šalje podatke sa kartice putem Wiegand izlaza, pomažući instalaterima da izgrade čist i pouzdan sistem pristupa vratima bez nepotrebne složenosti.

Čitač radi na 13.56MHz i podržava FM11RF08, Mifare S50 i kompatibilne čipove. To ga čini pogodnim za mnoge projekte kontrole pristupa koji već koriste HF RFID kartice ili planiraju da standardizuju akreditive na različitim ulazima. Njegov dizajn samo za čitanje je praktičan za bezbedan ulaz na vrata jer se čitač fokusira na tačno prepoznavanje kartica, dok povezani kontroler upravlja korisničkim dozvolama, evidencijom, rasporedima i logikom otključavanja. Za integratore, ovo razdvajanje održava jednostavno održavanje i omogućava da se isti stil čitača koristi sa različitim kontrolnim panelima.

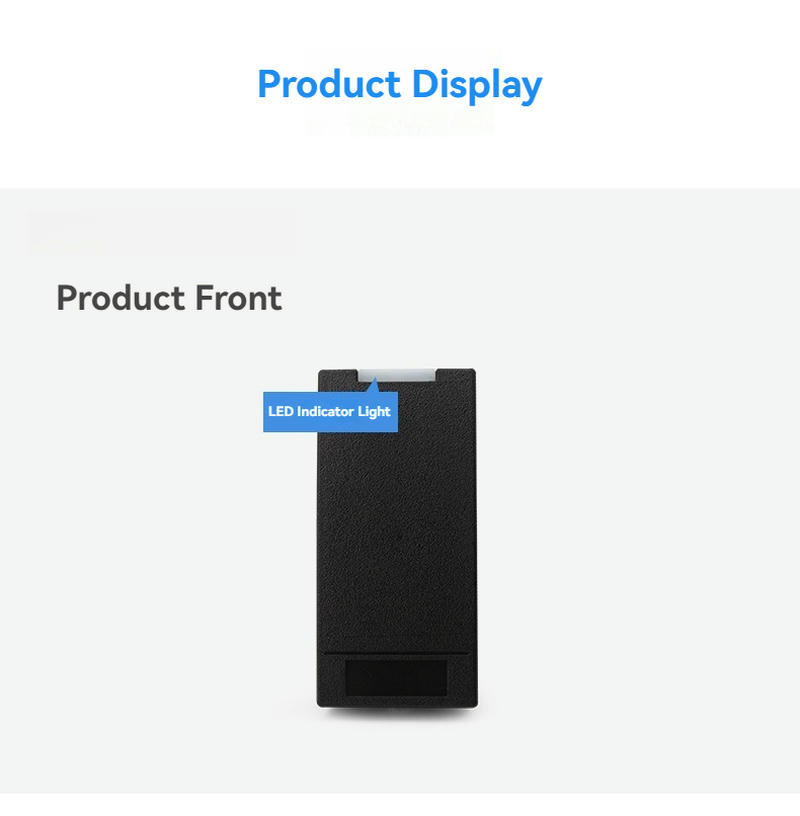

Zaptiveno ABS kućište za spoljna i poluspoljna vrata

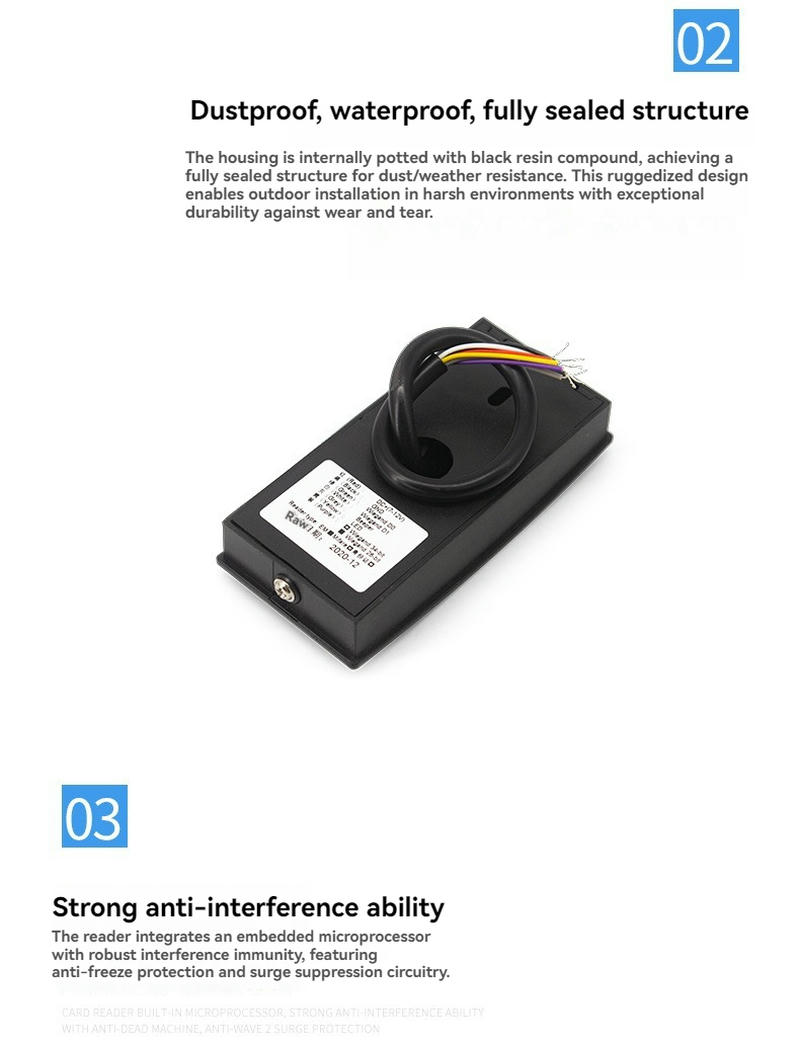

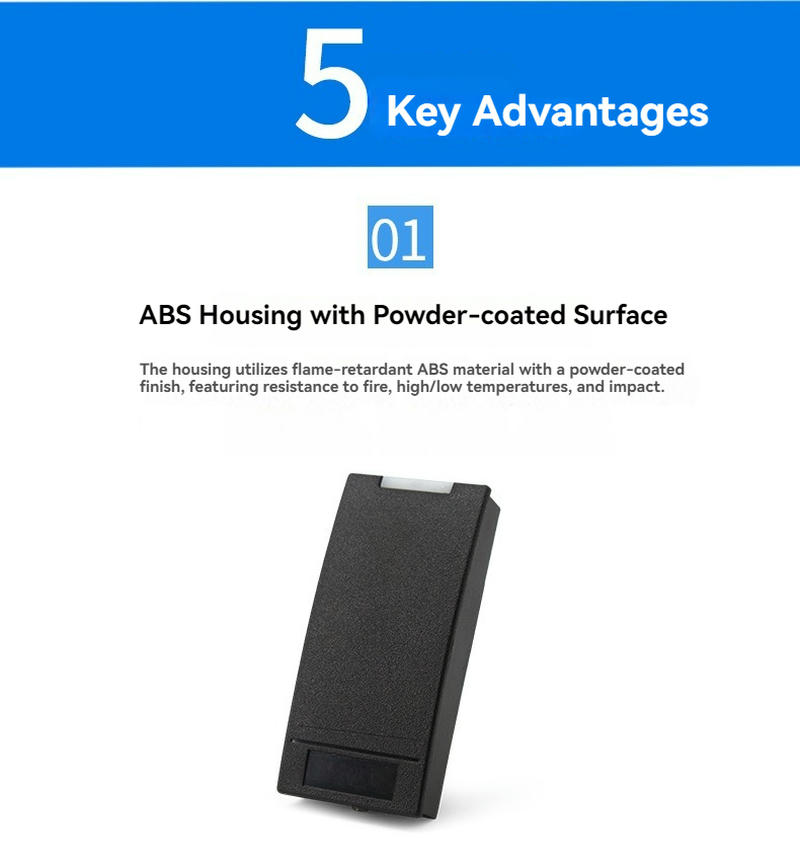

Ključna prednost ovog modela je njegova zaptivena konstrukcija. Crno ABS kućište je plastificirano u prahu za urednu završnu obradu površine i veću otpornost na plamen, niske temperature, udarce i svakodnevne udarne sile pri rukovanju. Unutar čitača, elektronika je ispunjena crnom epoksidnom smolom kako bi se smanjio rizik od vlage, prašine, vibracija i provodljive kontaminacije. Ova struktura je korisna za ulaze izložene vlazi, kiši nošenoj vetrom, vodi za čišćenje ili promenama temperature. Kada se pravilno instalira, čitač pruža pouzdane performanse na spoljnim i poluspoljnim pristupnim tačkama gde obični unutrašnji čitači mogu prebrzo da zakažu.

Iako je uređaj kompaktan, projektovan je za zahtevna električna okruženja. Ugrađeni mikroprocesor poboljšava performanse protiv smetnji, dok dizajn sa zaštitom od pada i prenapona pomaže čitaču da ostane stabilan kada se koristi u blizini brava na vratima, napajanja, releja i kontrolera. Radni opseg temperature od -25°C do +75°C odgovara mnogim regionima i uslovima ugradnje. Njegova veličina od 102mm x 48mm x 21mm takođe odgovara uskim okvirima vrata i montažnim površinama u stilu stubova.

Wiegand izlaz za integraciju sa sistemom kontrole pristupa

SYC-05QM podržava Wiegand 26 i Wiegand 34 izlaz, dva formata koja se često koriste u instalacijama za kontrolu pristupa. Fabrički, ljubičasta žica drži čitač u režimu Wiegand 26. Povezivanje ljubičaste žice na uzemljenje prebacuje izlaz na Wiegand 34, što instalaterima daje jednostavan način da usklade čitač sa različitim kontrolerima. Udaljenost prenosa za WG26 ili WG34 može da dostigne do 100m pod odgovarajućim uslovima ožičenja.

Raspored ožičenja je jasan i praktičan: crvena za napajanje 12V, crna za uzemljenje, zelena za Wiegand D0, bela za Wiegand D1, siva za zvučnik, žuta za LED, a ljubičasta za izbor izlaznog formata. Kontrolisani zvučnik i LED pružaju vidljivu i zvučnu povratnu informaciju, tako da korisnici mogu brzo da shvate da li je kartica pročitana. To je korisno na prometnim ulazima, kancelarijskim vratima, u skladištima i zajedničkim prostorijama gde ljudi očekuju brz odziv i minimalnu obuku.

Usklađivanje primene za bezbednosne projekte

Kao deo SCIVAS RFID čitača za kontrolu pristupa, ovaj vodootporni RFID čitač kartica najbolje odgovara projektima kojima je potrebna jednostavna verifikacija kartica, a ne lokalno čuvanje korisnika. Sam po sebi ne dodaje korisnike kartica, ne upravlja lozinkama niti čuva podatke o otiscima prstiju. Umesto toga, treba ga povezati sa panelom za kontrolu pristupa, evidencijom radnog vremena, kontrolerom za više vrata ili kompatibilnim pozadinskim uređajem. Zbog toga je pouzdan izbor za sistemske integratore kojima je potrebna izdržljiva čitačka glava za centralizovanu arhitekturu kontrole pristupa.

Za veće projekte, ista strategija pristupnih identifikatora može se kombinovati sa RFID terminalima za kontrolu pristupa u oblastima gde je potreban samostalan rad, unos putem tastature, prikaz na ekranu ili naprednija interakcija sa korisnikom. Za jednostavna vrata, SYC-05QM održava instalaciju tankom i ekonomičnom. Za glavne ulaze ili upravljačke tačke, terminali mogu pružiti više funkcija, pomažući distributerima i izvođačima bezbednosnih sistema da osmisle praktična rešenja za kontrolu pristupa bez potrebe da svaka vrata koriste isti nivo hardvera.

Napomene za instalaciju za stabilne performanse čitanja

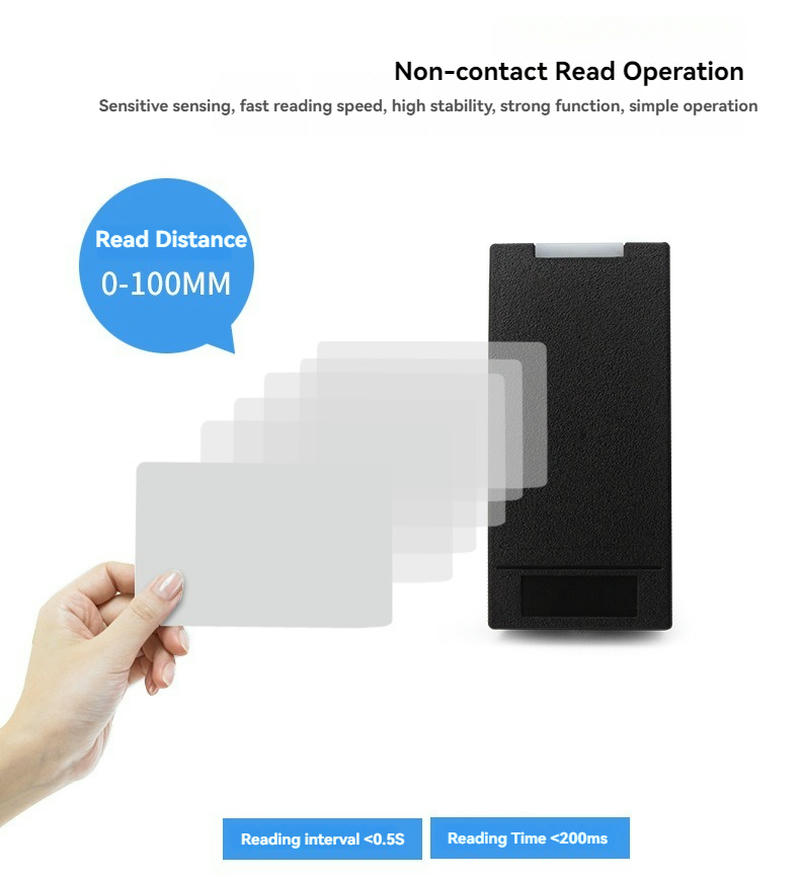

Za postizanje najbolje udaljenosti čitanja, karticu treba prineti paralelno sa površinom čitača. Maksimalna indukciona udaljenost je 0mm do 100mm, ali stvarni rezultat zavisi od tipa kartice, mesta montaže, elektromagnetnog okruženja i kvaliteta napajanja. Izbegavajte direktnu montažu čitača na magnetne ili metalne površine jer metal može da oslabi RF polje. Takođe ga treba držati dalje od motora, UPS jedinica, konvertora, releja, monitora i druge opreme koja može da proizvede elektromagnetne smetnje.

Napajanje treba isključiti pre montaže ili demontaže. Preporučuje se stabilno DC 12V napajanje sa dovoljnim kapacitetom, a brave vrata ne bi trebalo da dele slabo ili nestabilno ožičenje sa čitačem. U mnogim projektima, korišćenje odvojenih napajanja za kontrolere i brave poboljšava pouzdanost. Vodove velike i male struje držite razdvojene više od 20cm gde je to moguće, i koristite odgovarajuću licnastu žicu za strujne vodove kako biste smanjili pad napona i probleme u komunikaciji.

Često postavljana pitanja

Može li ovaj vodootporni RFID čitač za kontrolu pristupa da se instalira na otvorenom?

Da. Čitač je izrađen sa zatvorenim ABS kućištem i unutrašnjim crnim epoksidnim smolom, što pomaže da se kolo zaštiti od vlage, prašine, vibracija i svakodnevnog izlaganja okolini. Za najbolje dugoročne performanse, instalateri bi i dalje trebalo da zaštite spojeve ožičenja, izbegnu nakupljanje vode iza uređaja i montiraju ga dalje od jakih elektromagnetnih smetnji.

Koje kartice ili čipovi su kompatibilni sa ovim čitačem?

Ovaj model radi na 13.56MHz i podržava FM11RF08, Mifare S50 i kompatibilne visokofrekventne čipove. Namenjen je identifikaciji kartica samo za čitanje u sistemima kontrole pristupa. Pre masovnog postavljanja, preporučujemo testiranje tačnog tipa kartice, formata kodiranja i podešavanja kontrolera zajedno kako bi se potvrdilo nesmetano prepoznavanje.

Da li čitač sam čuva korisnike ili kontroliše bravu vrata?

Ne. SYC-05QM je glava čitača, a ne samostalni kontroler pristupa. On čita karticu i šalje podatke povezanoj kontrolnoj tabli za pristup, uređaju za evidenciju prisustva ili kontroleru za više vrata. Autorizaciju korisnika, vremenske rasporede, evidenciju događaja i komande za bravu vrata treba da upravlja pozadinski kontroler.

Kako mogu da izaberem Wiegand 26 ili Wiegand 34 izlaz?

Ljubičasta žica se koristi za izbor izlaznog formata. Ako ljubičasta žica ostane nepovezana, čitač podrazumevano koristi Wiegand 26. Ako se ljubičasta žica poveže sa crnom žicom za uzemljenje, čitač prelazi na Wiegand 34. Ovaj jednostavan način povezivanja pomaže instalaterima da zadovolje zahteve različitih kontrolera.

Šta utiče na stvarnu udaljenost čitanja kartice?

Nominalna indukciona udaljenost je 0mm do 100mm, ali stvarne performanse zavise od antene kartice, tipa čipa, mesta montaže čitača, okolnog metala, stabilnosti napajanja i elektromagnetnog šuma. Da biste poboljšali doslednost čitanja, držite karticu paralelno sa površinom čitača i izbegavajte direktnu montažu čitača na metalne ili magnetne materijale.

Koje napajanje treba koristiti za ovaj RFID čitač vrata?

Čitač zahteva DC 12V sa tolerancijom od ±5%. Stabilan izvor napajanja sa dovoljnim kapacitetom je važan, posebno kada isti sistem kontrole pristupa uključuje i brave, releje i kontrolere. Za profesionalne projekte, odvajanje napajanja brave od napajanja čitača i kontrolera često smanjuje pad napona i otkaze izazvane smetnjama.

Da li je ovaj model pogodan za integratore i distributere sistema kontrole pristupa?

Da. Kompaktno kućište, vodootporna zatvorena konstrukcija, kompatibilnost sa karticama od 13,56MHz i Wiegand 26/34 izlaz čine ga pogodnim za integratore, instalatere i distributere koji opslužuju kancelarijske, školske, stambene, magacinske i komercijalne projekte kontrole pristupa. SCIVAS može da podrži usklađivanje projekata, izbor kartica i veleprodajnu isporuku u skladu sa zahtevima kupaca.
