IP65 RFID čitač za brz i siguran ulaz na vrata

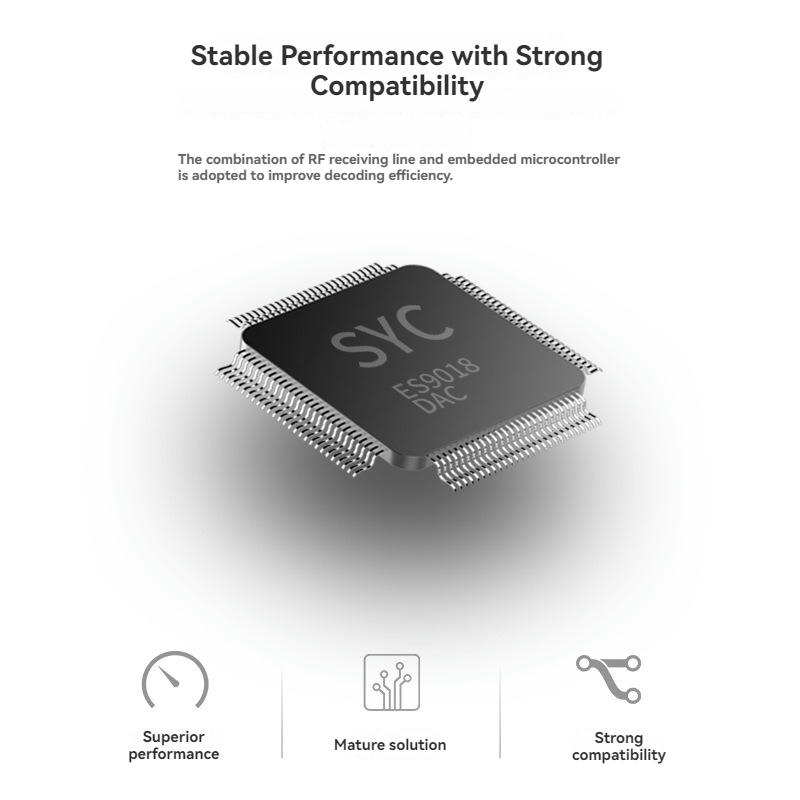

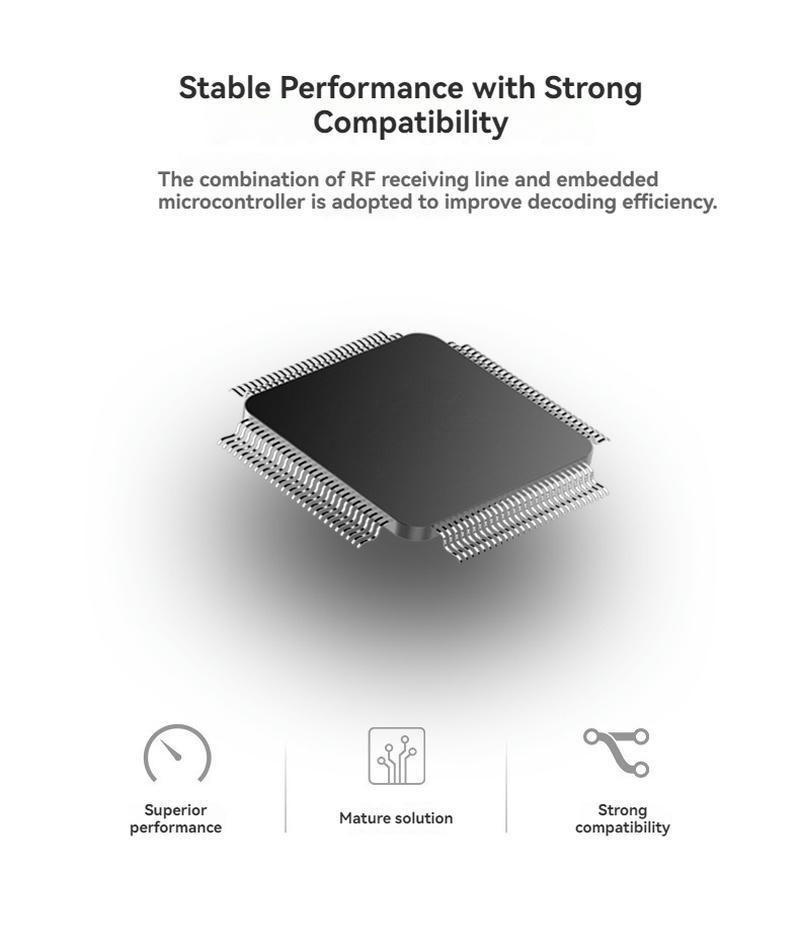

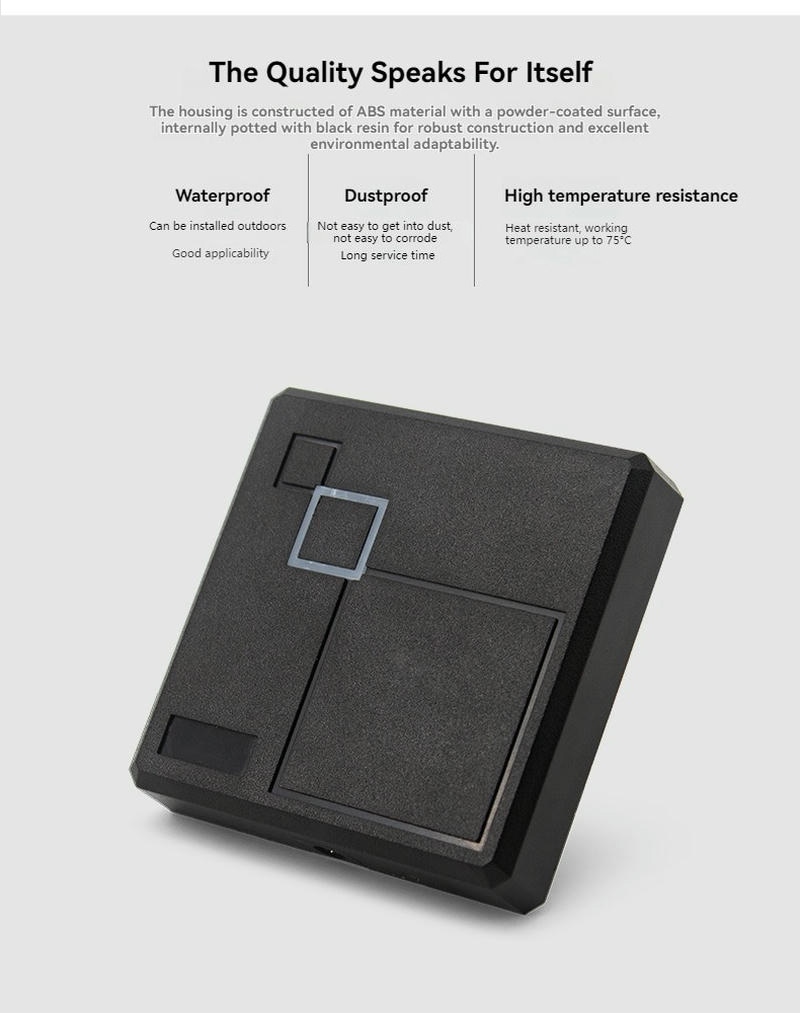

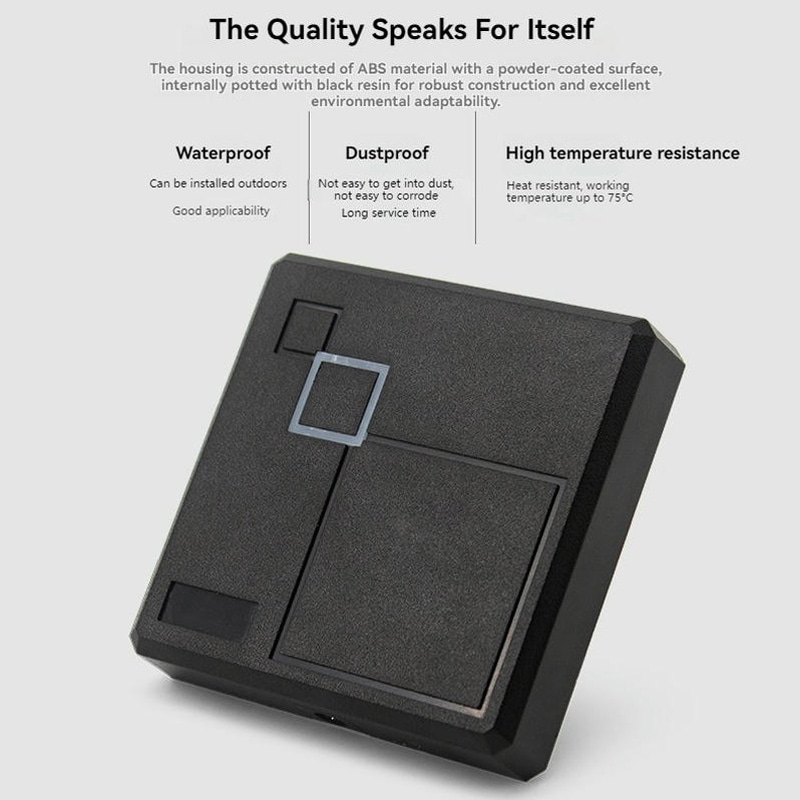

102A serija čitača kartica za kontrolu pristupa, izrađena od ABS materijala sa mat završnom obradom, pruža otpornost na toplotu, habanje, vodu i prašinu za spoljnu ugradnju. Njena unutrašnjost je zalivena crnim smolastim lepkom koji obezbeđuje gusto zaptivanje. Uključujući dizajn protiv zamrzavanja kroz tehnologiju hibridnog prijema signala sa ugrađenim MCU, postiže brze performanse dekodiranja.

Tabela modela proizvoda za 102A seriju čitača kartica za kontrolu pristupa

Osnovni parametri 102A serije čitača kartica za kontrolu pristupa:

Definicija ožičenja

• Crvena: VCC (+12V)

• Crna: Uzemljenje

• Bela: Wiegand D1

• Zelena: Wiegand D0

• Plava: LED

• Žuta: BEEP

• Ljubičasta: Podrazumevani Wiegand 26. Povežite ljubičastu sa uzemljenjem da biste prešli na Wiegand 34

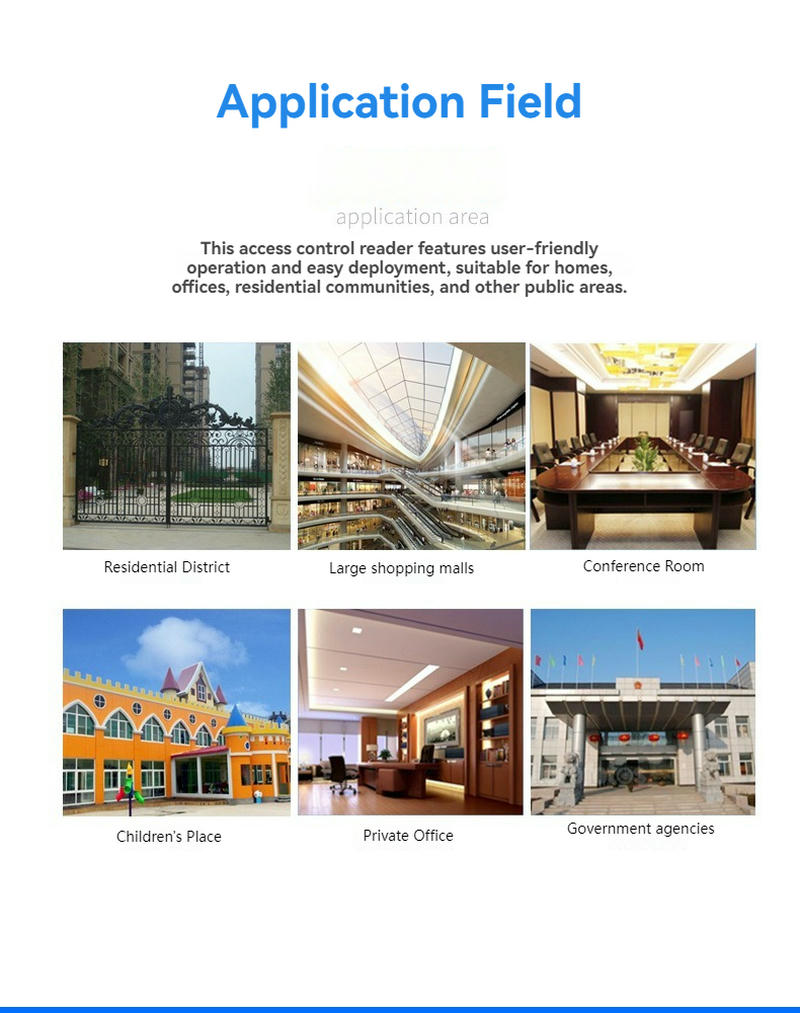

Područje primene

1. Čitač za kontrolu pristupa ne može da čuva korisničke podatke ili informacije, niti može da dodaje korisnike kartica, korisnike lozinki ili korisnike otiska prsta. To je samo pomoćni alat za očitavanje kartica ili otključavanje lozinkom i mora se koristiti zajedno sa uređajima kao što su sve-u-jednom table za kontrolu pristupa, mašine za evidenciju prisustva putem kartica ili kontroleri za više vrata.

2. Isključite napajanje pre instalacije/uklanjanja. Nikada ne radite dok je uređaj pod naponom.

3. Maksimalna udaljenost čitanja meri se u okruženju bez smetnji, sa pravilno instaliranim čitačem i karticom paralelnom sa površinom čitača. Bilo kakve elektromagnetne smetnje uticaće na udaljenost čitanja.

4. Ne instalirajte čitač na magnetne ili metalne površine, jer ovi materijali ozbiljno utiču na RF signale.

5. Ne instalirajte čitač blizu uređaja koji generišu interferirajuća elektromagnetna polja, kao što su motori, AC/DC konvertori, UPS sistemi, releji ili monitori.

6. Osigurajte adekvatan kapacitet napajanja. Koristite linearne izvore napajanja kada je to moguće. Napajajte bravu vrata i kontroler odvojeno. Instalirajte izvor napajanja što bliže uređajima kako biste izbegli smetnje i gubitke u prenosu.

7. Tokom ožičenja, odvojite visokonaponske i niskonaponske kablove, održavajući rastojanje veće od 20cm. Koristite višežilne kablove za napajanje sa dovoljnim prečnikom žice.

8. Ako IC kartica ostane u RF polju nakon čitanja, čitač neće dati nikakav signal niti prenositi podatke.

RFID ulazni čitač napravljen za pouzdan pristup na vrata

SCIVAS 102A serija RFID čitač za ulaz je dizajniran za projekte gde je na vratima, ulazu u kancelariju, serverskoj sobi, kapiji stana ili kontrolisanom prolazu potrebna brza verifikacija kartice bez dodavanja komplikovanog front-end uređaja. Radi kao profesionalni čitač kartica za kontrolu pristupa, a ne kao samostalni kontroler. Nakon očitavanja ovlašćenog identifikacionog sredstva, šalje podatke sa kartice povezanoj kontrolnoj tabli za kontrolu pristupa, aparatu za evidenciju prisustva ili kontroleru za više vrata putem Wiegand komunikacije, čime se sistemu omogućava da odluči da li će se vrata otključati.

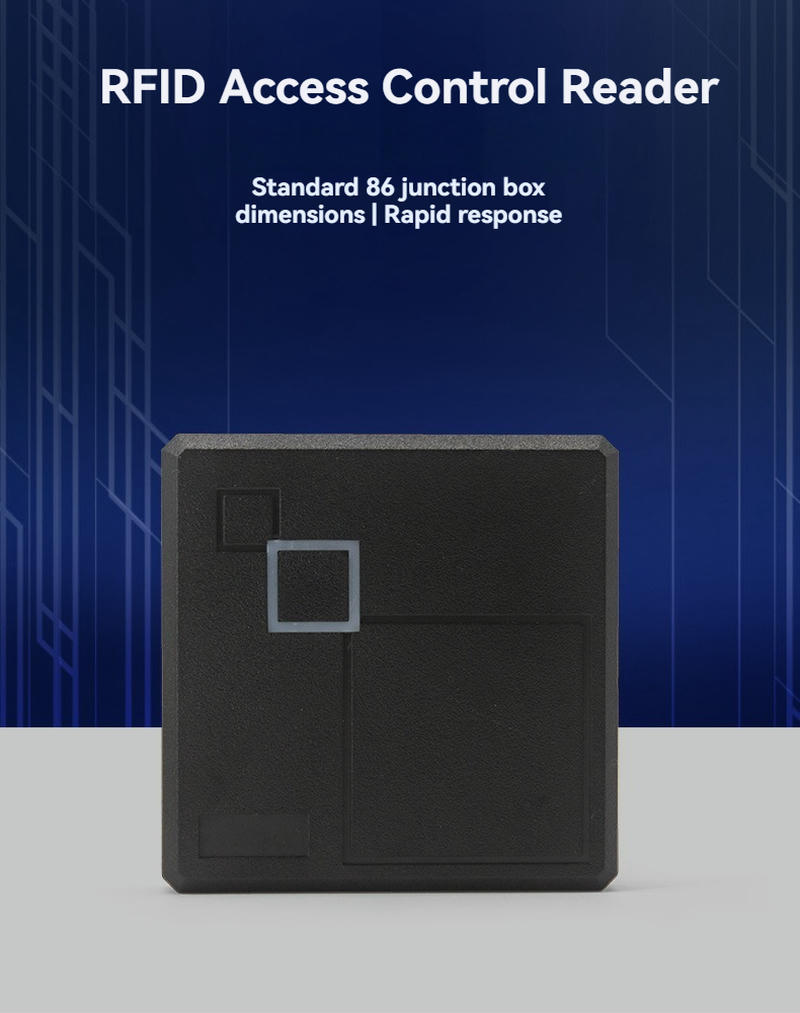

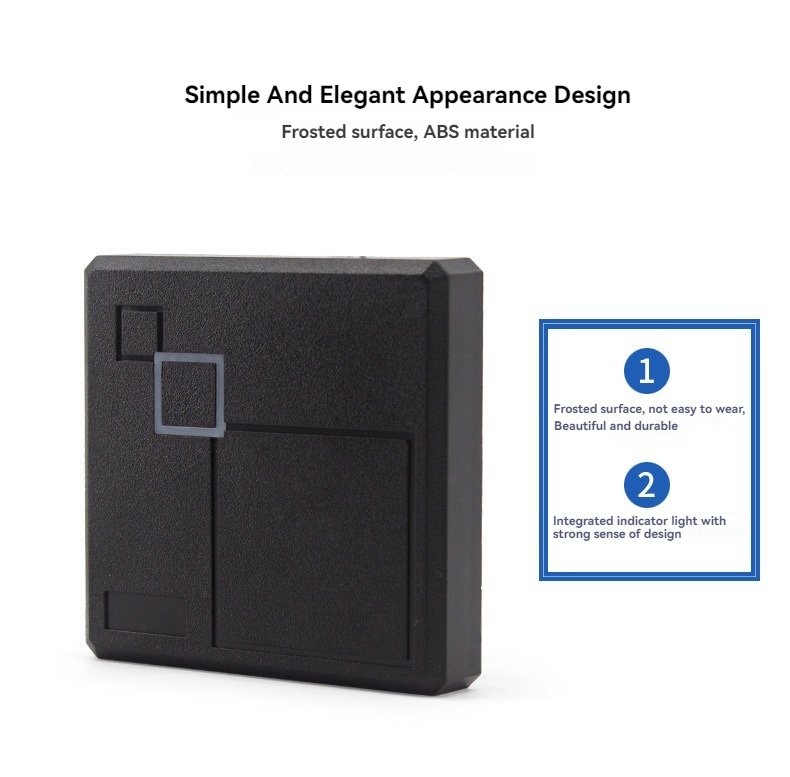

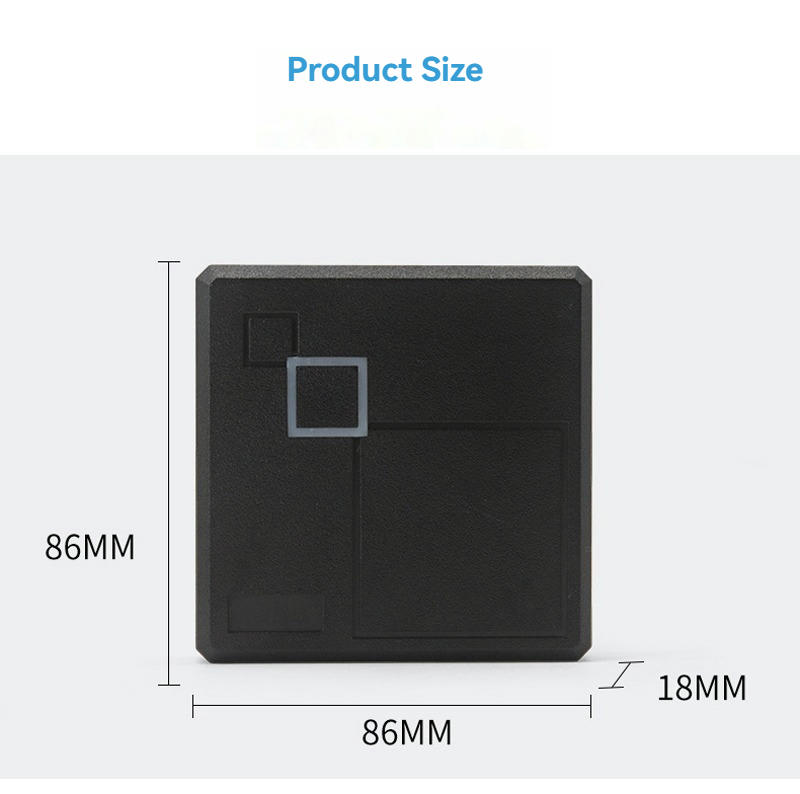

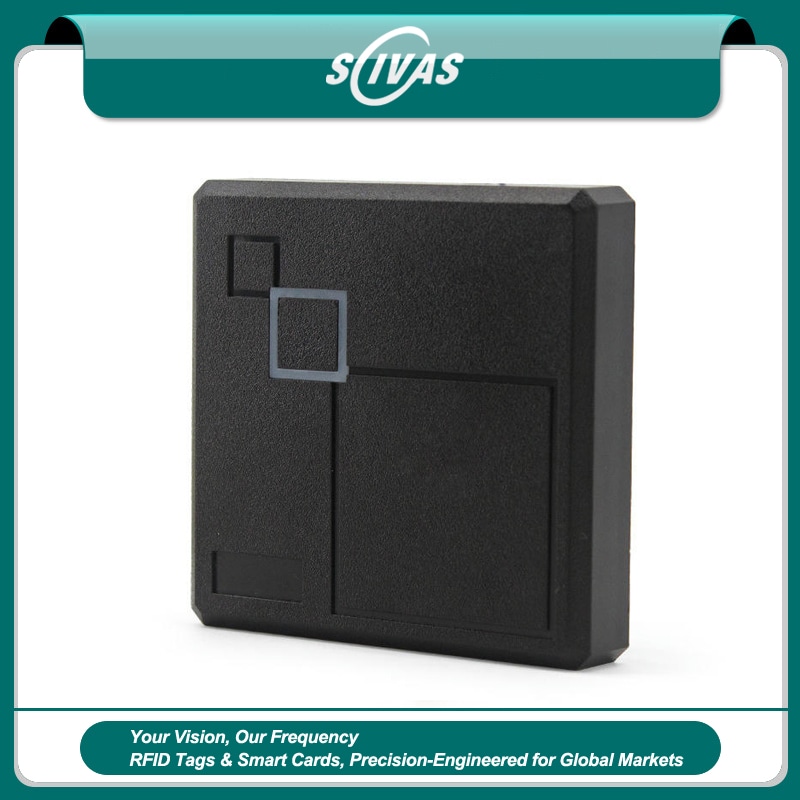

Ovaj RFID čitač za ulazna vrata smešten je u kompaktno crno ABS kućište sa mat površinom zaštićenom sprejom. Veličina od 86x86x18 mm čini ga pogodnim za standardnu ugradnju u zidnu kutiju, dok zaptiveno telo pomaže da izgled ostane uredan u kancelarijskim hodnicima, prijemnim ulazima, vratima za osoblje i zaštićenim spoljnim lokacijama. Unutar kućišta, zalivanje gustom crnom smolom poboljšava vodootpornost i otpornost na prašinu, pomažući uređaju da radi kao IP65 RFID čitač za kontrolu pristupa u zahtevnim ulaznim okruženjima. Za kupce kojima je potreban jednostavan, stabilan RFID čitač za pristup za svakodnevnu ponovljenu upotrebu, ova struktura pruža praktičan balans između trajnosti, brzine ugradnje i kontrole troškova.

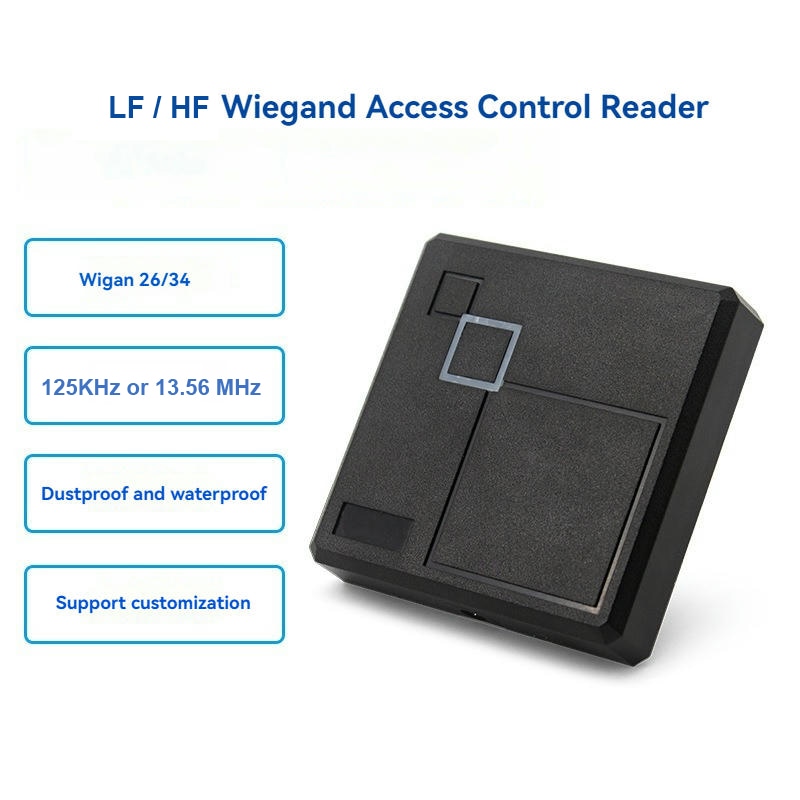

Serija 102A dostupna je u dve uobičajene frekvencijske verzije. Model od 125KHz podržava niskofrekventne kartice kao što su TK4100 i EM4200, koje se široko koriste u tradicionalnim sistemima za kontrolu pristupa na vratima. Verzija od 13.56MHz podržava čipove kao što su MIFARE S50 i FM11RF08, što je čini pogodnom za mnoge savremene projekte kontrole pristupa u kancelarijama i objektima. Kada se na istoj lokaciji koriste i proizvodi za identifikaciju kao što su RFID kartice ili RFID privjesci za ključeve, SCIVAS može pomoći da se pre proizvodnje usklade frekvencija čitača, tip čipa i format kartice, smanjujući probleme sa kompatibilnošću tokom instalacije.

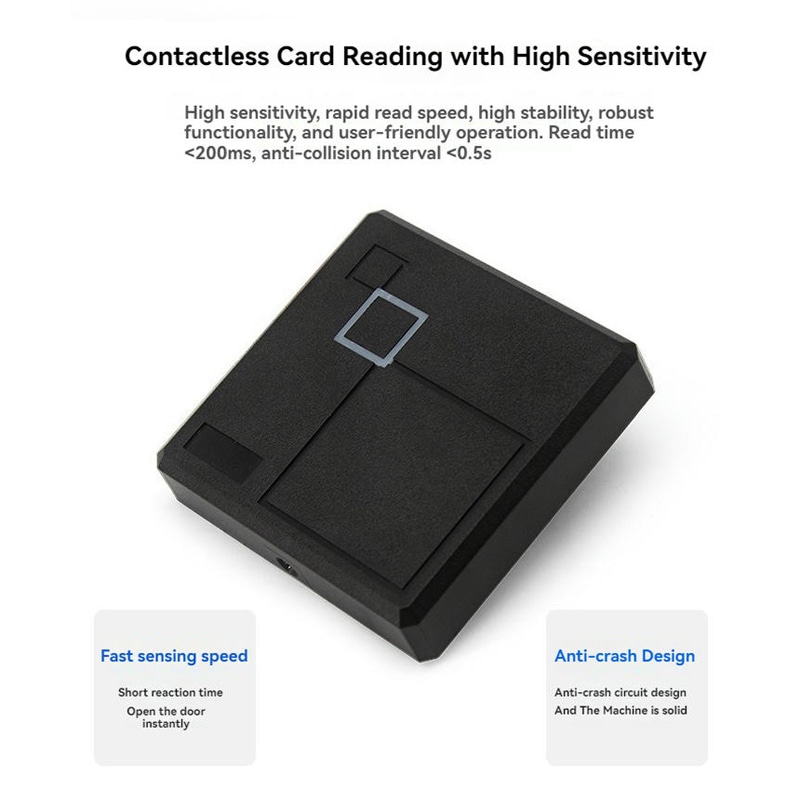

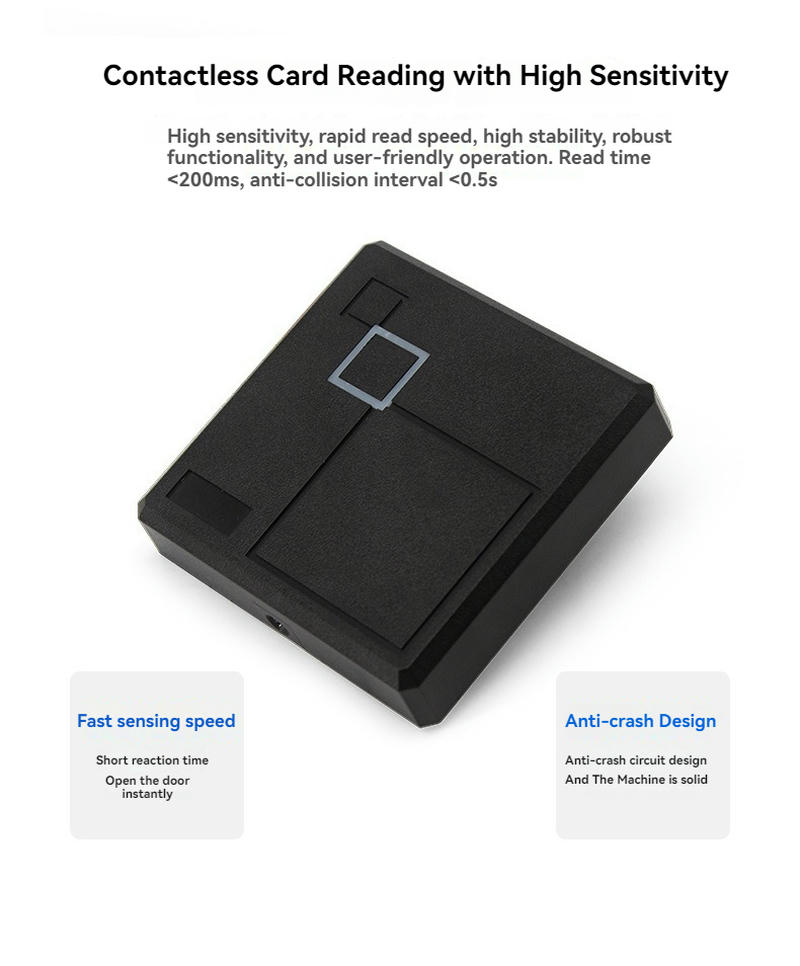

Za sistemske integratore, format komunikacije je jedna od ključnih tačaka pri izboru. Ovaj Wiegand RFID čitač podržava Wiegand 26 i Wiegand 34 izlaz. Podrazumevani izlaz je Wiegand 26, a ljubičasta žica može se povezati na masu radi prebacivanja na Wiegand 34. Čitač radi na DC 12V ±5%, sa radnom strujom od 0–100mA. Vreme očitavanja kartice je ispod 200 ms, a interval očitavanja kartice je oko 0,5 sekundi, što pomaže da se održi nesmetan protok osoblja u uobičajenim ulaznim scenarijima.

Rastojanje detekcije je 0–100 mm, zavisno od tipa kartice, površine za ugradnju, stabilnosti napajanja i okolnog elektromagnetnog okruženja. Za najbolje performanse, čitač ne treba montirati direktno na metalne ili magnetne površine i treba ga držati podalje od motora, releja, UPS opreme, konvertora, monitora i drugih izvora smetnji. Tokom povezivanja, visokonaponski i niskonaponski kablovi treba da budu razdvojeni više od 20 cm, a brava vrata i kontroler treba da koriste odgovarajuće napojne kablove radi smanjenja gubitka signala. Napajanje se mora isključiti pre instalacije ili demontaže.

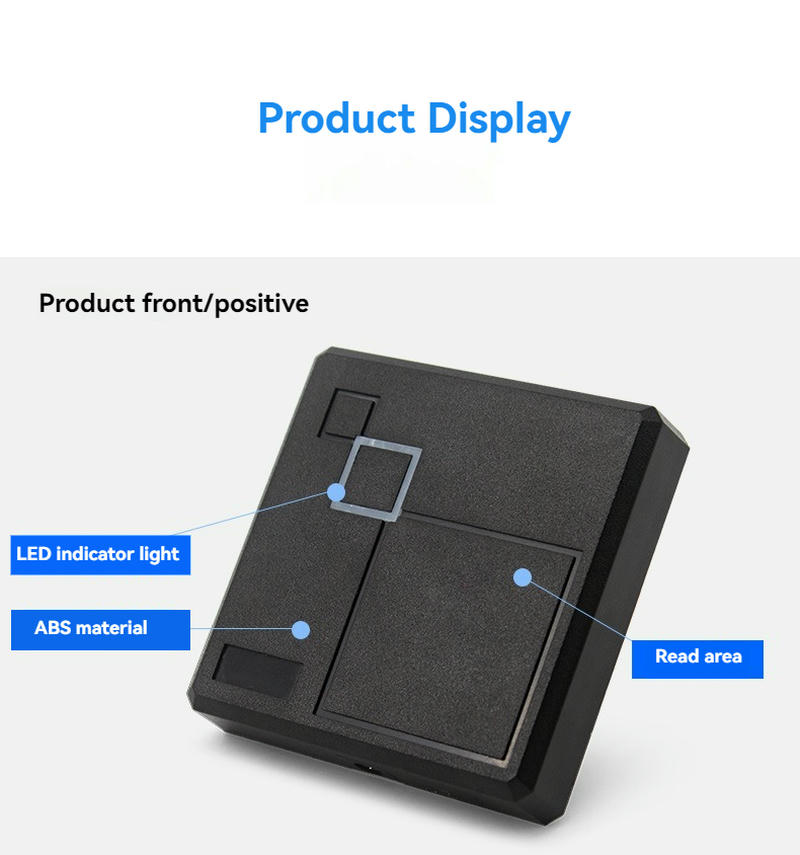

Čitač uključuje kontrolne linije za LED i zujalicu, što povezanom sistemu omogućava vizuelnu i zvučnu povratnu informaciju. Za ožičenje je predviđena dužina provodnika od 180 mm ±5 mm, pri čemu je crvena za VCC, crna za masu, bela za Wiegand D1, zelena za Wiegand D0, plava za LED, žuta za BEEP i ljubičasta za prebacivanje Wiegand formata. Ovako jasan raspored ožičenja omogućava brzu instalaciju od strane montera koji rade sa kontrolnim panelima za pristup, evidencijom prisustva i RFID terminalima za kontrolu pristupa.

SCIVAS isporučuje ovaj RFID čitač kartica za ulaz za OEM projekte, distributere, instalatere bezbednosnih sistema i pružaoce rešenja za kontrolu pristupa kojima je potreban pouzdan čitač za kancelarije, fabrike, škole, stambene ulaze, magacine i sisteme za upravljanje objektima. Proizvod nije namenjen da samostalno čuva korisnike, upisuje kartice, upravlja lozinkama ili kontroliše otiske prstiju. Njegova uloga je da tačno pročita akreditive sa kartice i prosledi podatke glavnom kontroleru. To olakšava zamenu starih čitača, standardizaciju modela čitača na više vrata ili nabavku stabilnog 125KHz RFID čitača za ulazna vrata i 13.56MHz RFID čitača za projekte kancelarijskog pristupa iz jednog fabričkog izvora.

Iz perspektive izbora u fabrici, ovaj model je koristan kada kupcu treba jedan stil čitača koji može da pokrije više običnih pristupnih tačaka bez promene vizuelnog identiteta lokacije. Kvadratna prednja strana izgleda neutralno pored staklenih vrata, kancelarijskih zidova, recepcijskih pultova i prostorija sa opremom, dok crna završna obrada pomaže da se sakriju otisci prstiju i svakodnevno habanje. Za integratore, malo kućište smanjuje konflikt pri instalaciji u uskim dovratnicima i projektima adaptacije. Za distributere, dve opcije frekvencije olakšavaju pripremu zaliha i za stare LF sisteme i za HF projekte kartica. Pre otpreme, čitači se mogu proveriti na izgled, definiciju ožičenja, odziv kartice, odziv zujalice i komunikacioni izlaz, tako da instalaterski tim dobije praktičan ulazni čitač, a ne samo golu elektronsku komponentu.

Često postavljana pitanja za projekte RFID ulaznih čitača

Može li ovaj RFID ulazni čitač da radi kao samostalni kontroler pristupa?

Ne. Ovaj RFID ulazni čitač je uređaj za čitanje, a ne samostalni kontroler. Ne može sam da čuva korisnike, upisuje kartice, upravlja lozinkama ili donosi odluke o otključavanju. Treba ga povezati sa kontrolnim panelom za pristup, mašinom za evidenciju prisustva, kontrolerom vrata ili kompatibilnim terminalom koji prima Wiegand podatke i kontroliše bravu.

Koju frekvenciju treba da izaberem za svoj projekat pristupa na vratima?

Izaberite 125KHz ako vaš postojeći sistem koristi niskofrekventne akreditive kao što su TK4100 ili EM4200. Izaberite 13.56MHz ako vaš projekat koristi MIFARE S50, FM11RF08 ili slične HF akreditive. Za projekte zamene, bolje je potvrditi trenutni čip kartice i izlazni format pre naručivanja.

Da li čitač podržava Wiegand 26 i Wiegand 34?

Da. Serija 102A podržava Wiegand 26 i Wiegand 34 izlaz. Podrazumevana konfiguracija je Wiegand 26. Ako je potreban Wiegand 34, ljubičasta žica može se povezati na masu prema definiciji ožičenja. To olakšava integraciju čitača sa različitim kontrolerima.

Da li je ovaj RFID čitač za ulazna vrata pogodan za spoljnu montažu?

Čitač koristi ABS kućište, mat završni premaz, unutrašnje zalivanje smolom i IP65 zaptivanje, pa može da se koristi na mnogim zaštićenim spoljnim ili poluspoljnim ulazima. Ipak, kvalitet montaže je i dalje važan. Izbegavajte direktnu montažu na metal, nestabilno napajanje i jake elektromagnetne smetnje kako bi se održale pouzdane performanse čitanja.

Koju distancu čitanja kartica može da postigne ovaj čitač kartica za kontrolu pristupa?

Distanca čitanja je obično 0–100 mm, ali stvarni domet zavisi od tipa kartice, performansi čipa, napajanja, površine za montažu i smetnji oko vrata. Testiranje treba obaviti nakon montaže, posebno kada je čitač instaliran blizu metalnih ramova, električnih brava, motora ili visokonaponskih kablova.

Može li SCIVAS da isporuči ovaj čitač za OEM ili projekte kontrole pristupa na veliko?

Da. SCIVAS može da podrži OEM i isporuku na veliko za distributere, montere i kompanije za bezbednosna rešenja. Kupci mogu da potvrde frekvenciju, podržani tip čipa, izlazni format, količinu i uslove montaže pre proizvodnje. To pomaže da se smanji rizik od neusklađenosti kada se isti model čitača koristi na više vrata ili objekata.

Na šta montažeri treba da obrate pažnju prilikom ožičenja?

Napajanje treba isključiti pre ožičenja ili uklanjanja. Crvena je VCC, crna je masa, bela je Wiegand D1, zelena je Wiegand D0, plava je LED, žuta je BEEP, a ljubičasta se koristi za prebacivanje Wiegand formata. Držite visokonaponske i niskonaponske kablove odvojeno kako bi se smanjile smetnje.
