Wiegand UHF RFID čitač dometa 8 m za kontrolu kapije

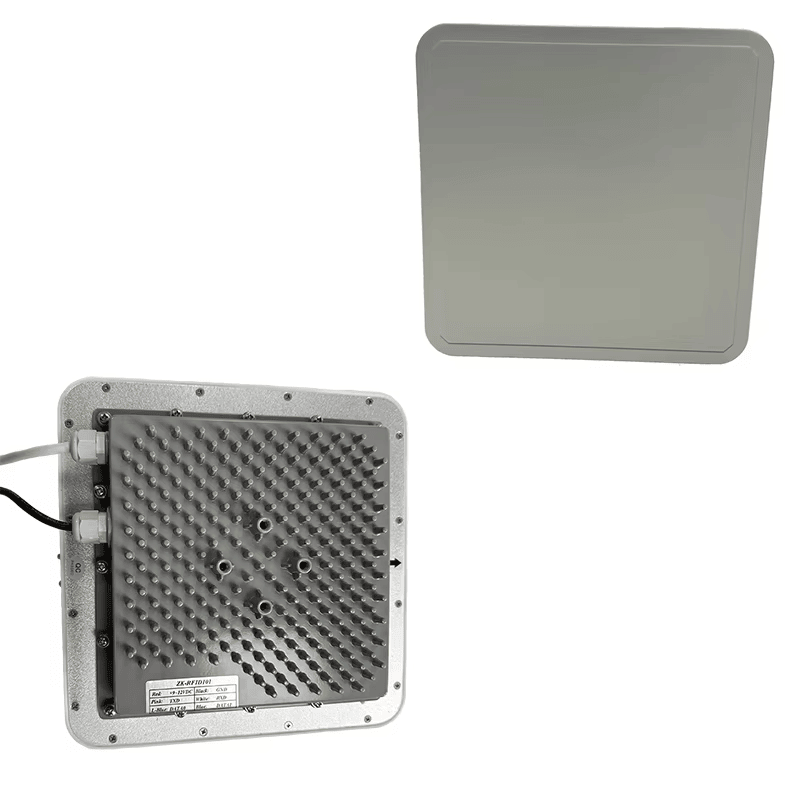

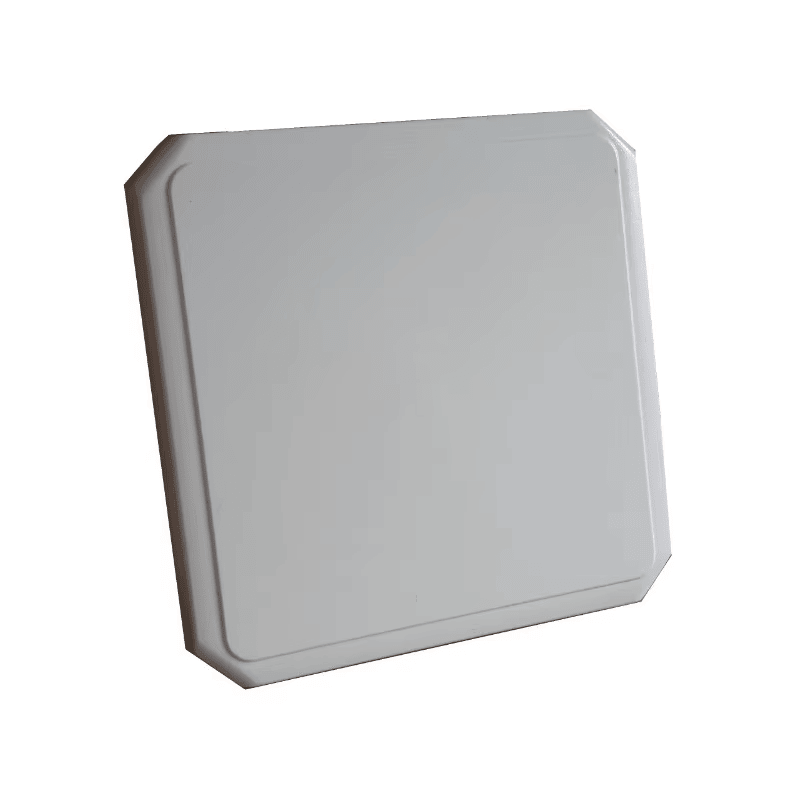

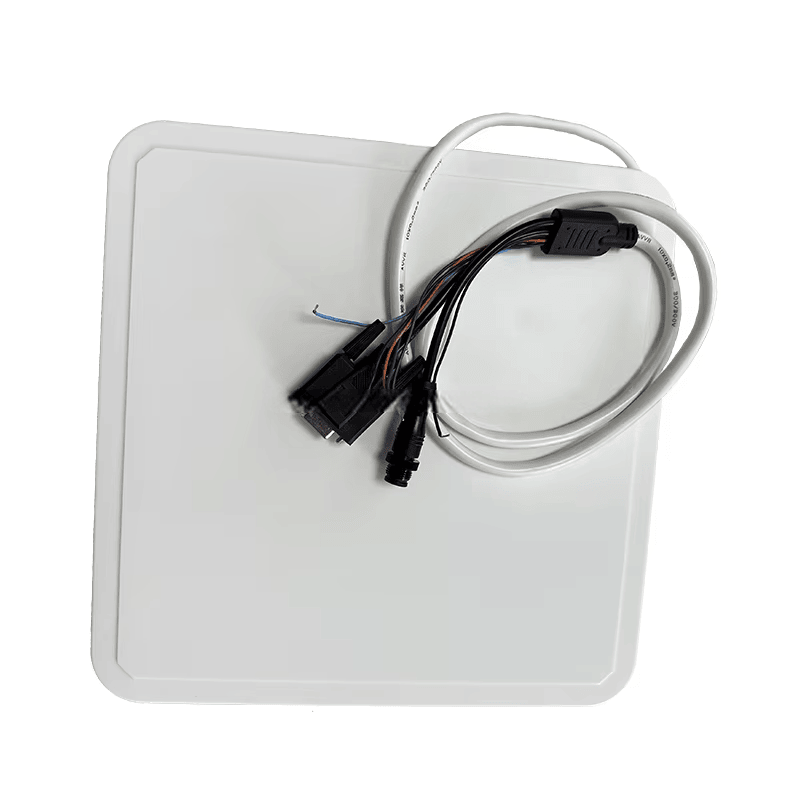

8m UHF RFID čitač sa ugrađenom 9 dBi antenom, zasnovan na R2000/E710 RFID modulu — ZK‑RFID109R podržava UHF frekvencijski opseg 860‑960 MHz, poseduje integrisanu 9 dBi antenu visokog pojačanja za čitanje do približno 8 metara (u zavisnosti od taga i okruženja). Smješten u kompaktnom kućištu (260 × 260 × 45 mm), nudi RS232/RS485 i Wiegand izlazne interfejse i idealan je za kontrolu pristupa, praćenje zaliha, logistiku i aplikacije za upravljanje sredstvima.

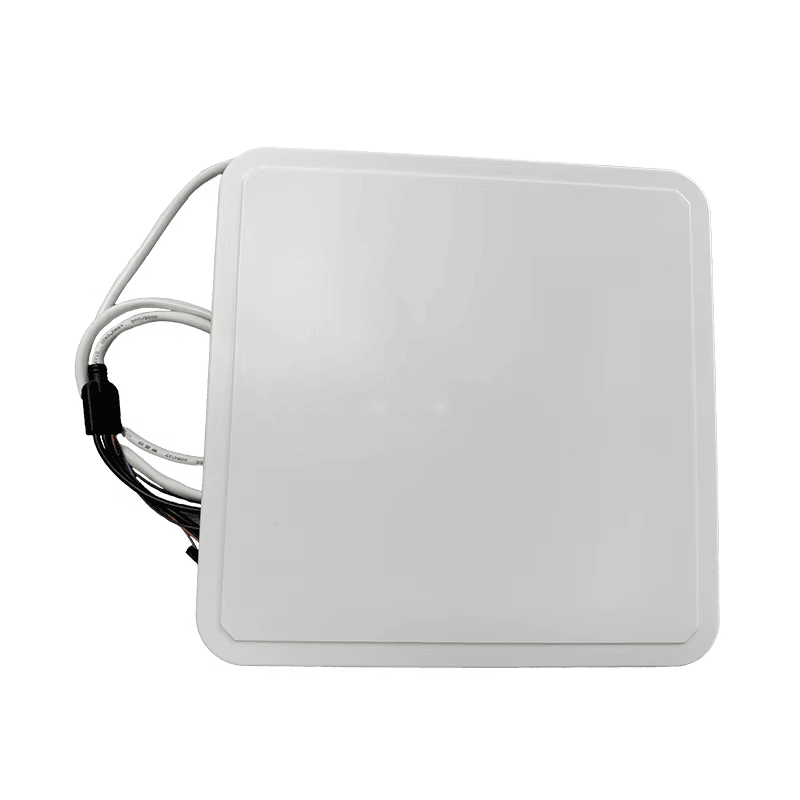

ZK-RFID109R UHF visokoperformansni integrisani čitač je projektovan na osnovu potpuno sopstvene intelektualne svojine. Zasnovan na vlasničkom efikasnom algoritmu za digitalnu obradu signala, podržava brze operacije čitanja/pisanja tagova sa visokom stopom identifikacije. Može se široko primeniti u mnogim RFID aplikacionim sistemima kao što su logistika, kontrola pristupa, anti-counterfeit i sistemi za kontrolu industrijskih proizvodnih procesa.

UHF RFID čitač Wiegand pregled

SCIVAS ZK-RFID109R je integrisani UHF RFID čitač dugog dometa dizajniran za projekte kojima je potrebno stabilno hvatanje tagova, pojednostavljena instalacija i direktan Wiegand izlaz za integraciju sa kontrolerom. Za kupce koji traže UHF RFID čitač Wiegand rešenje, ovaj model kombinuje čitač modul i 9 dBi antenu unutar jednog ABS kućišta, smanjujući potrebu za odvojenim nosačima antene, RF kablovima i složenim podešavanjem tokom instalacije. Pogodan je za ulazne trake za vozila, skladišne portale, dvorišne kontrolne punkte, identifikacione tačke na proizvodnim linijama i pozicije za praćenje fiksne imovine gde čitač mora da radi neprekidno bez zauzimanja previše prostora.

Čitač podržava opcije od 865–868 MHz i 902–928 MHz, tako da može biti konfigurisan za različite regionalne UHF RFID primene. Njegova izlazna RF snaga je podesiva do 30 dBm, što instalaterima omogućava da balansiraju udaljenost očitavanja, gustinu tagova i neželjena lutanja očitavanja. Sa ugrađenom antenom visokog pojačanja, praktična udaljenost očitavanja može dostići oko 7–8 metara kada su tip taga, ugao montaže i okolni RF uslovi pravilno usklađeni. U poređenju sa kratkodometnim pristupnim čitačem, ovaj UHF RFID čitač dugog dometa je pogodniji za objekte u pokretu, paletizovanu robu, vetrobranske tagove, kontejnerske etikete i druge primene gde je potrebna identifikacija bez upotrebe ruku.

Napravljen za Wiegand pristup i sistemsku integraciju

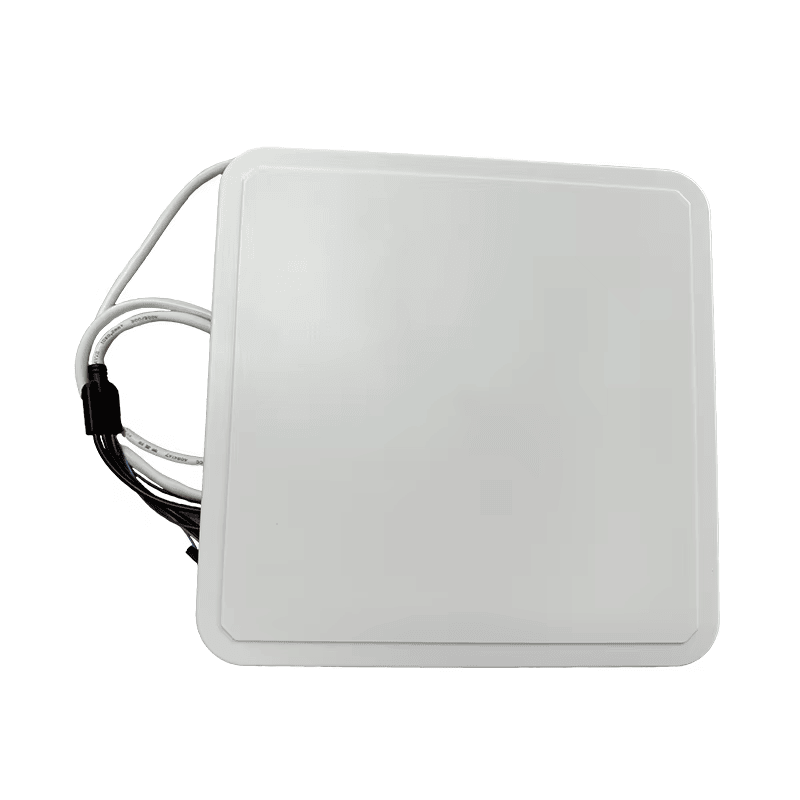

Wiegand povezivanje je jedan od ključnih razloga zašto se ovaj proizvod bira za projekte kontrole pristupa i automatizacije kapija. Mnogi postojeći kontroleri pristupa, parking sistemi i platforme za barijere i dalje koriste Wiegand ulaz, tako da ovaj čitač može biti integrisan bez ponovne izgradnje cele kontrolne arhitekture. RS232 i RS485 su takođe podržani za industrijsku komunikaciju, dok se WiFi i TCP/IP mogu izabrati kada je potreban prenos putem mreže. Ova kombinacija čini jedinicu praktičnom za sistemske integratore kojima je potreban jedan uređaj da pokrije i tradicionalno povezivanje kontrolera i platforme za prikupljanje podataka.

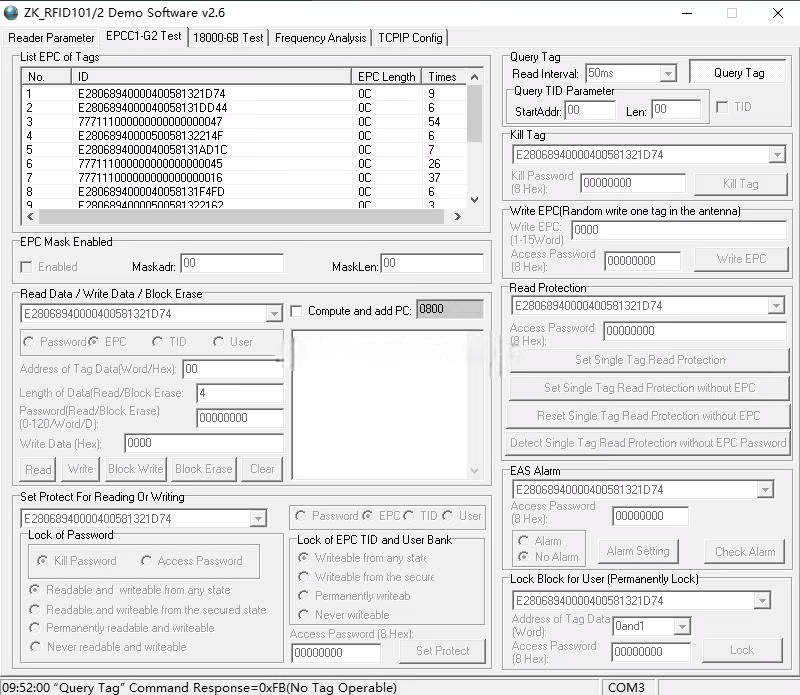

Unutar čitača, arhitektura zasnovana na Impinj R2000 pomaže da se poboljša osetljivost, sposobnost anti-kolizije i stabilnost čitanja u okruženjima sa više tagova. Podrška za EPC Class 1 Gen2 i ISO18000-6B protokole omogućava uređaju da radi sa širokim spektrom pasivnih UHF tagova. Čitač može da identifikuje EPC i TID podatke, što je korisno kada projekat zahteva i osnovno preuzimanje ID-a i dodatnu verifikaciju na nivou čipa. Može da radi u automatskom, interaktivnom režimu ili režimu aktiviranom okidačem, dajući inženjerima fleksibilnost da se prilagode različitim softverskim tokovima rada i uslovima fizičkog okidača.

Pouzdano čitanje za kapije, logistiku i vozila

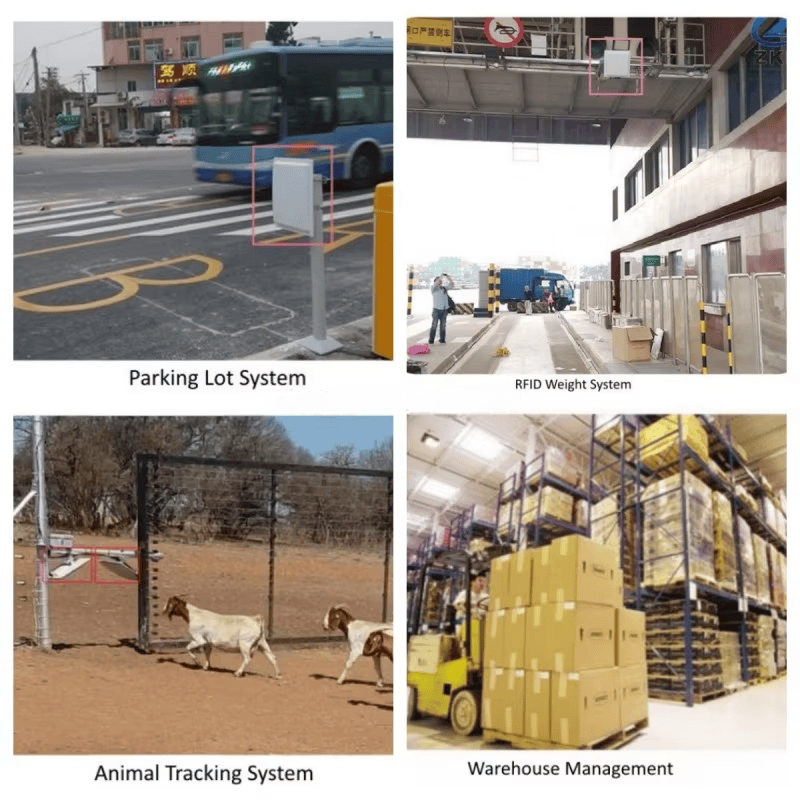

Na logističkom kontrolnom punktu, čitač se može montirati pored vrata dokova, transportera ili zona pretovara paleta kako bi se prikupljale informacije o kartonima, paletama ili kontejnerima dok roba prolazi kroz proces. U projektu kontrole pristupa vozila, može da čita vetrobranske etikete ili spoljne identifikacione oznake vozila pre nego što vozilo stigne do barijere. Za upravljanje pneumaticima, flotne radionice i centre za automobilsko održavanje, čitač takođe može da radi sa izdržljivim RFID etiketama za automobile ili UHF etiketama za pneumatike kako bi povezao svako sredstvo sa servisnom evidencijom, istorijom kretanja i podacima o pregledima.

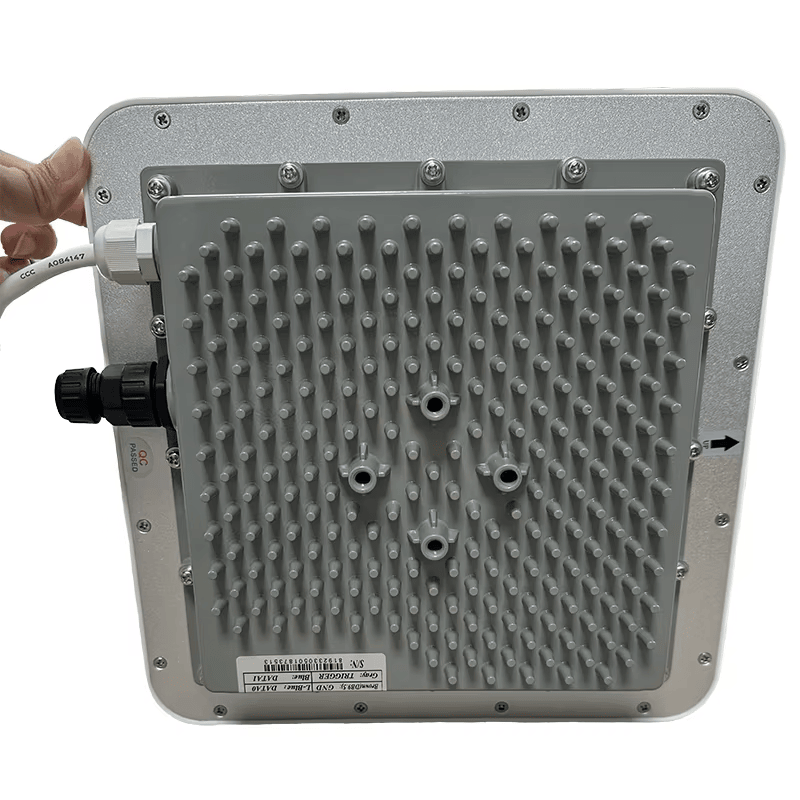

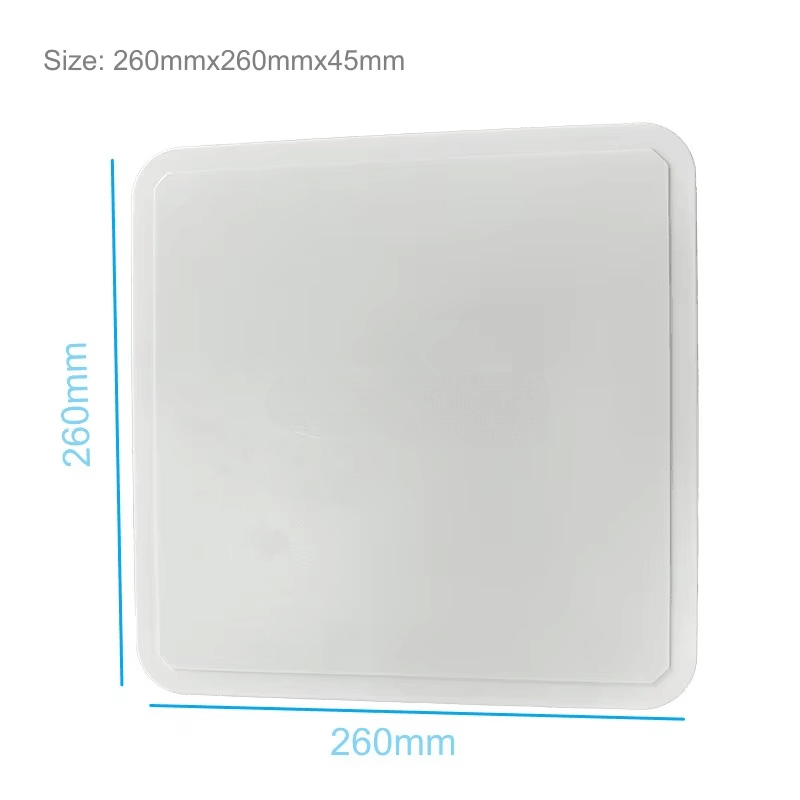

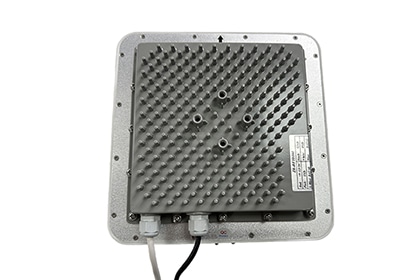

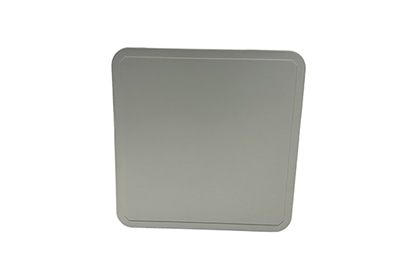

Kućište ima dimenzije 260×260×45 mm i koristi čisto belo ABS kućište, što olakšava montažu na zidove, stubove, ramove ili konstrukcije pored kapije. Široki ulaz napajanja od 9–24 V poboljšava toleranciju instalacije, a opcioni PoE može da pojednostavi kabliranje kada projekat već koristi Ethernet infrastrukturu. Čitač podržava FHSS ili rad na fiksnoj frekvenciji, dok opcioni RSSI izlaz može da pomogne u filtriranju slabih očitavanja ili podršci osnovne logike zasnovane na distanci. Ove funkcije su korisne kada je nekoliko čitača instalirano u susednim trakama i sistem mora da smanji unakrsno čitanje.

Kako SCIVAS pomaže kupcima projekata da izaberu pravi čitač

Kao proizvođač, SCIVAS se fokusira na usklađivanje performansi čitača sa stvarnim zahtevima projekta kupca u pogledu etikete, udaljenosti, okruženja i interfejsa. UHF RFID čitač sa Wiegand izlazom ne bira se samo na osnovu maksimalnog dometa; treba ga proceniti i prema kompatibilnosti sa kontrolerom, smeru antene, postavljanju etikete, širini trake, smetnjama od metala i formatu podataka u softveru. Za projekte koji zahtevaju kompaktnu sve-u-jednom jedinicu, naši UHF RFID integrisani čitači su obično prvi izbor. Za šire portale ili složenije rasporede antena, kupci ih mogu uporediti sa UHF RFID fiksnim čitačima pre finalizovanja arhitekture.

ZK-RFID109R je posebno koristan kada kupac želi čistu instalaciju, srednje do dugačke udaljenosti čitanja i kompatibilnost i sa sistemima kontrole pristupa i sa sistemima industrijske sledljivosti. Može se isporučiti za OEM projekte, sistemsku integraciju, upravljanje parkiranjem, automatizaciju logistike, vidljivost u skladištu i identifikaciju imovine. SCIVAS može pomoći u proceni frekvencijskog opsega, podešavanja izlazne snage, načina interfejsa, izbora tagova i pozicije instalacije kako bi čitač radio dosledno nakon implementacije, a ne samo u laboratorijskom testu.

Često postavljana pitanja

Može li ovaj UHF RFID čitač Wiegand model da se poveže sa kontrolerom pristupa?

Da. Čitač uključuje Wiegand izlaz, tako da može da šalje podatke prepoznatih tagova kompatibilnim kontrolerima pristupa, kontrolerima parkiranja ili sistemima rampi. Takođe je opremljen sa RS232 i RS485, što integratorima daje više izbora kada projekat zahteva i ulaz kontrolera i komunikaciju sa softverom ili industrijskim uređajima.

Koju udaljenost čitanja ZK-RFID109R može da postigne u realnim projektima?

Sa ugrađenom 9 dBi antenom, čitač može da postigne oko 7–8 metara pod odgovarajućim uslovima. Konačna udaljenost zavisi od čipa taga, veličine antene taga, površine za montažu, ugla čitača, podešavanja RF snage i okolnih smetnji. SCIVAS obično preporučuje testiranje sa stvarnim tagom i pozicijom instalacije pre masovne implementacije.

Da li je ovaj čitač pogodan za kontrolu pristupa vozilima?

Da. Dugačka udaljenost čitanja, Wiegand izlaz i integrisana antena čine ga pogodnim za trake za pristup vozilima, ulaze u parking i kontrolisane kapije dvorišta. Za najbolje rezultate, čitač treba usmeriti ka lokaciji taga, a RF snagu treba podesiti kako bi se izbeglo čitanje vozila u susednim trakama.

Da li proizvod podržava mrežnu komunikaciju?

Standardni komunikacioni interfejsi uključuju RS232, RS485 i Wiegand. WiFi i TCP/IP se mogu izabrati kao opcione konfiguracije kada projekat zahteva mrežnu komunikaciju. Dostupan je i opcioni PoE, koji može da smanji rad na napajanju kablova ako lokacija već koristi Ethernet infrastrukturu blizu tačke instalacije.

Koji RFID protokoli i frekvencijski opsezi su podržani?

Čitač podržava EPC Class 1 Gen2 i ISO18000-6B protokole. Opcije frekvencije uključuju 865–868 MHz i 902–928 MHz, u zavisnosti od ciljnog tržišta i regulatornih zahteva. To čini ovaj model pogodnim za mnoge pasivne UHF RFID aplikacije, uključujući pristup, logistiku, inventar i projekte praćenja imovine.

Kako dizajn zasnovan na Impinj R2000 pomaže performansama?

Arhitektura zasnovana na Impinj R2000 poboljšava osetljivost, brzinu obrade tagova i ponašanje protiv kolizije. To je važno kada se više tagova može pojaviti u polju čitanja istovremeno, kao što su palete, kartoni, gume ili grupisana imovina. Pomaže čitaču da održi stabilnu identifikaciju umesto da propušta tagove u gustim okruženjima.

Može li SCIVAS da pomogne u izboru tagova za ovaj čitač?

Da. Performanse čitača su usko povezane sa izabranim tagom, veličinom antene, materijalom okruženja i načinom montaže. SCIVAS može da pomogne kupcima da uporede odgovarajuće UHF etikete, tagove za vozila, tagove za gume ili druge pasivne RFID tagove prema potrebnoj udaljenosti, površinskom materijalu, formatu podataka i toku projekta.
