RS485 UHF RFID čitač za industrijsku integraciju

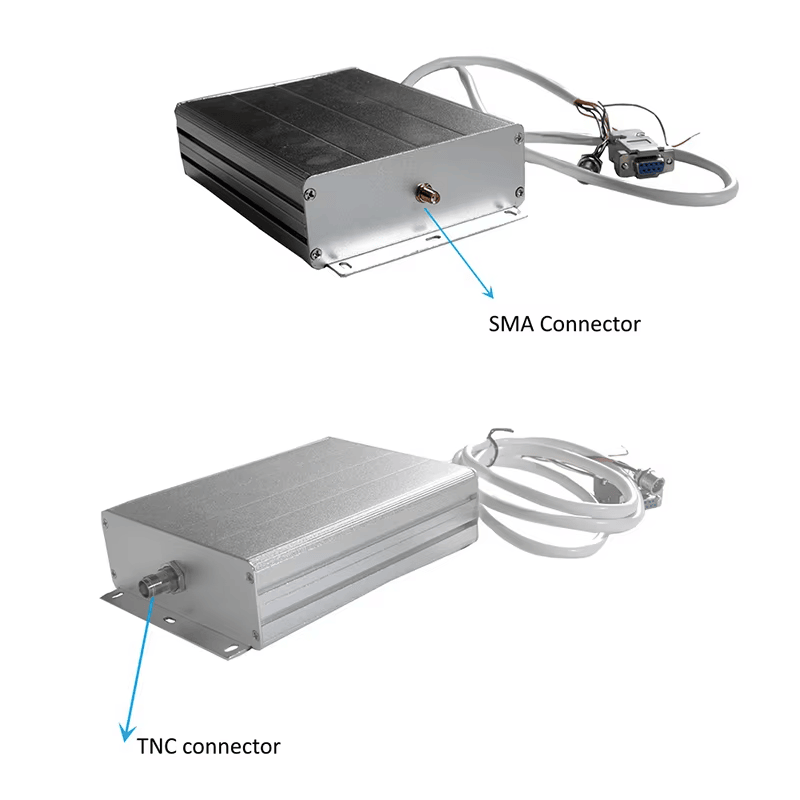

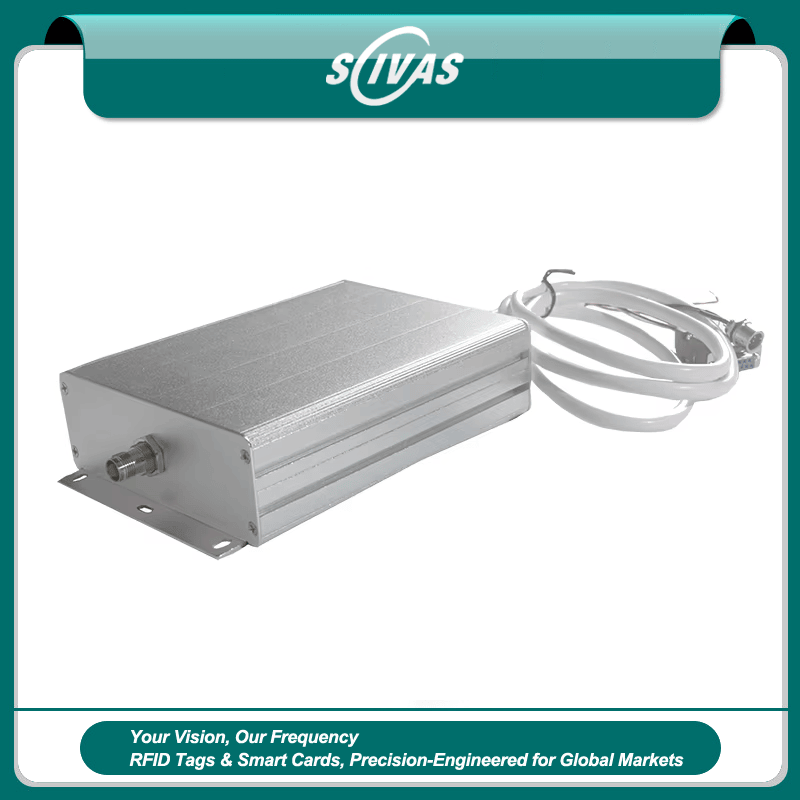

R2000 integrisani UHF RFID čitač 860-960 MHz sa SMA portom za antenu od 5 dBi/8 dBi mdash; Model SCIVAS ZK-RFID103 podržava ISO 18000-6B i ISO 18000-6C (EPC C1G2) protokole, poseduje RS232/RS485/Wiegand 26/34 interfejse, podesivu RF izlaznu snagu do 30 dBm i opcione antene od 5/8 dBi za efikasan domet čitanja do 5 m. Izrađen u izdržljivom ABS+PC kućištu (190times;120times;50 mm) i sa napajanjem niske potrošnje +9 V DC, idealan je za logistiku, kontrolu pristupa, zaštitu od falsifikovanja i RFID primene na proizvodnim linijama.

ZK-RFID103 je visokoperformansni UHF RFID čitač sa jednim kanalom za razdvajanje tagova. Odlikuje se potpuno nezavisnim pravima intelektualne svojine i uključuje sopstveni algoritam za visokoefikasnu obradu signala. Uz održavanje visoke stope prepoznavanja, postiže brzo čitanje i pisanje elektronskih tagova. Ovaj čitač se može široko primeniti u različitim sistemima radio-frekvencijske identifikacije (RFID) kao što su logistika, sistemi kontrole pristupa, sistemi za borbu protiv falsifikovanja i kontrola proizvodnog procesa 1.

RS485 UHF RFID čitač za kontrolisane zone čitanja

SCIVAS ZK-RFID103 je UHF RFID čitač RS485 rešenje dizajnirano za projekte kojima je potrebna stabilna identifikacija tagova, kompaktna instalacija i čista komunikacija sa kontrolerima, PLC-ovima ili softverom matičnog sistema. Umesto upotrebe velikog višeportnog čitača tamo gde je potrebna samo jedna tačka čitanja, ovaj model daje integratorima fokusiranu jednoantensku arhitekturu sa RS232, RS485 i Wiegand 26/34 interfejsima u jednom kompaktnom kućištu. Posebno je pogodan za magacinske kontrolne tačke, pristupne trake, proizvodne stanice, ulaze u parkinge, verifikacione tačke montirane na ormariće i RFID zadatke čitanja pored opreme gde su jednostavnost ožičenja i predvidiva pokrivenost čitanja važni.

Čitač podržava ISO18000-6B i ISO18000-6C EPC C1G2 tagove, sa standardnom radnom frekvencijom 865–868 MHz i opcionom prilagodbom frekvencije za regionalne zahteve specifične za projekat. Njegov podesivi RF izlaz dostiže do 30 dBm, što omogućava instalaterima da podešavaju jačinu polja prema tipu taga, pojačanju antene, uglu montaže i potrebnoj udaljenosti čitanja. Sa kompatibilnom antenom, efektivni domet čitanja može dostići oko 5 m u odgovarajućim uslovima. Ovaj balans čini proizvod praktičnim i za kontrolisanu identifikaciju na blizinu i za UHF RFID aplikacije srednjeg dometa.

Zašto je RS485 važan u industrijskim RFID projektima

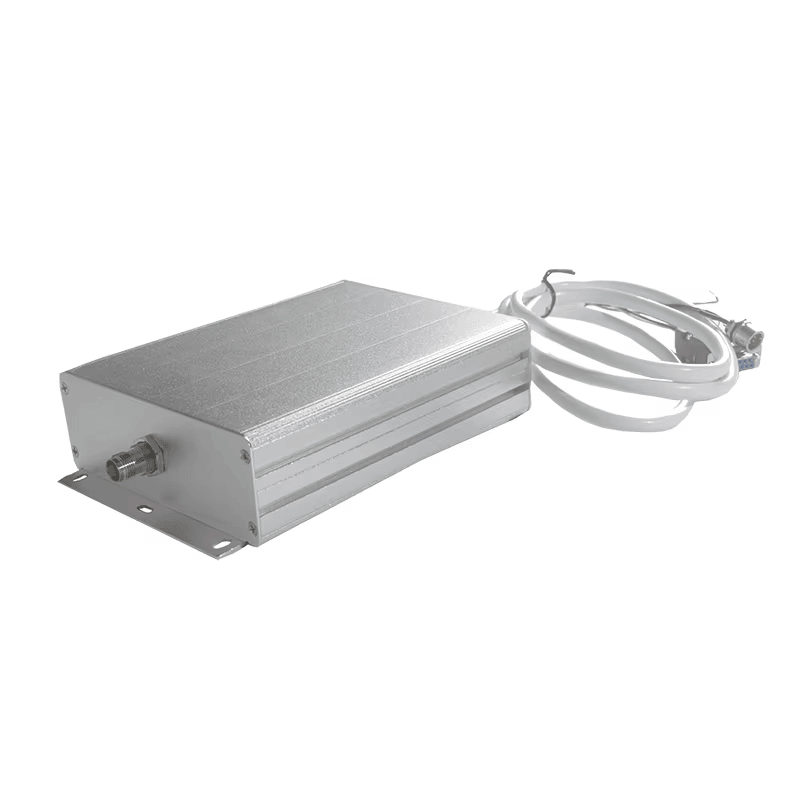

RS485 se često bira za industrijska okruženja jer podržava stabilnu serijsku komunikaciju na dužim kablovskim trasama od mnogih osnovnih point-to-point interfejsa. Za RS485 UHF RFID čitač instaliran blizu kapije, transportera, ormarića ili utovarne zone, matični kontroler može biti udaljen nekoliko metara od tačke čitanja. ZK-RFID103 pomaže da se smanji nepotreban rad na konverziji interfejsa nudeći RS485 direktno, dok RS232 ostaje dostupan za podešavanje uređaja na kratkim rastojanjima, a Wiegand 26/34 može da podrži integraciju vezanu za pristup.

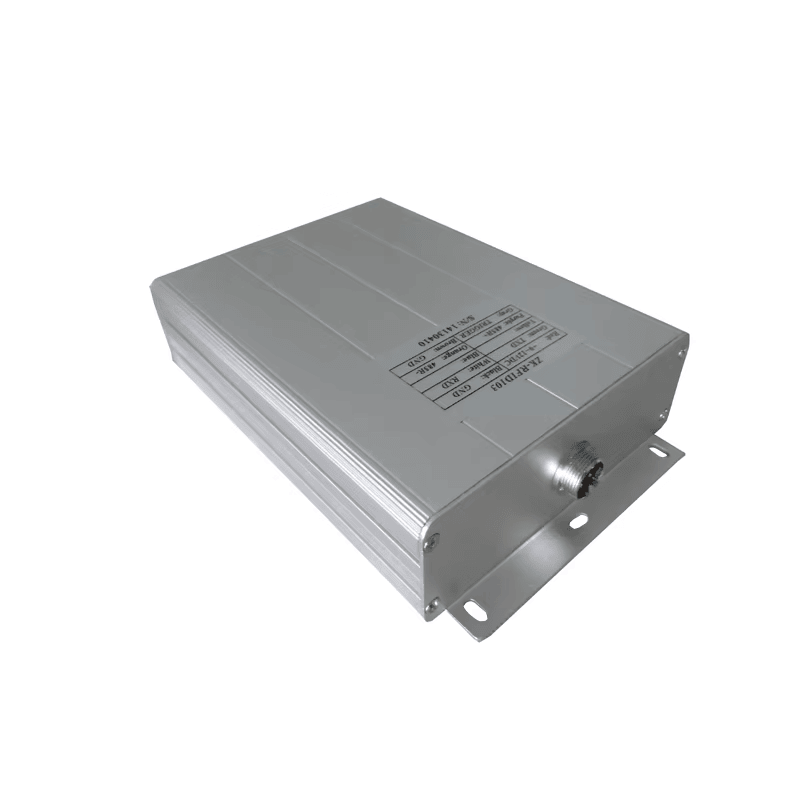

Za sistemske integratore koji upoređuju RFID čitače, komunikacioni interfejs je samo deo odluke. Čitaču je takođe potrebna pouzdana podrška za protokole, stabilan RF izlaz, fleksibilni režimi rada i kućište koje se lako montira. ZK-RFID103 koristi ABS+PC kućište dimenzija 190×120×50 mm, što mu daje dovoljnu mehaničku čvrstoću za industrijsku upotrebu u zatvorenom prostoru, a ostaje dovoljno kompaktan za zidne panele, ramove mašina, kioske i kontrolne kutije.

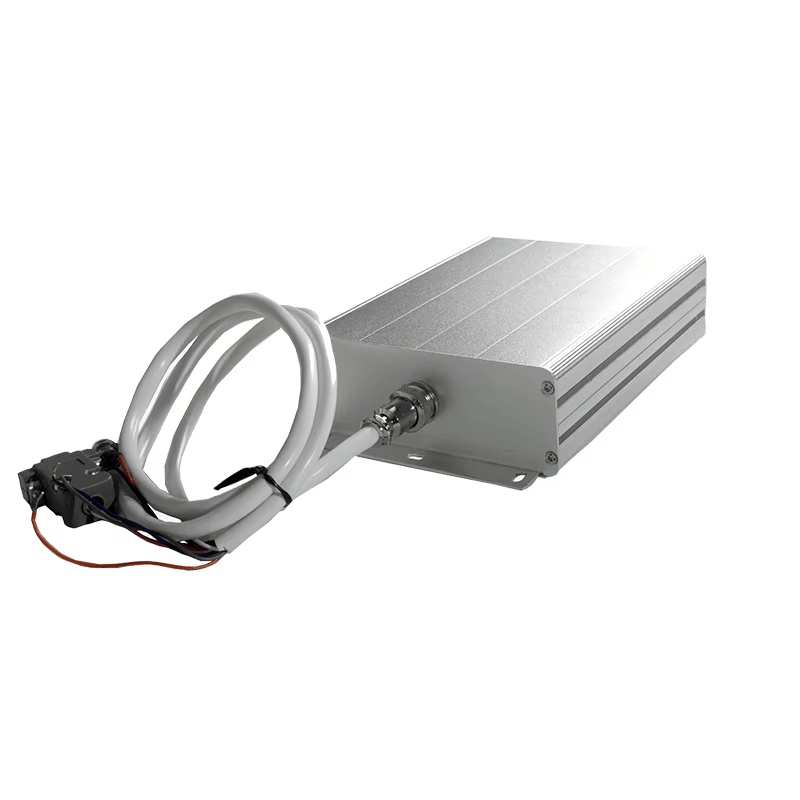

Jednoantenski dizajn za lakše postavljanje

Jedan antenski port je vredan kada aplikacija ima jednu definisanu zonu očitavanja. Primjeri uključuju skeniranje označenih kartona na bočnoj stanici, potvrdu označenog alata prije izdavanja, očitavanje oznaka vozila na kontrolisanoj traci, identifikaciju sredstava na servisnom pultu ili provjeru toka proizvoda u jednoj fazi proizvodnje. U ovakvim projektima dodavanje više antenskih portova može povećati vrijeme konfiguracije bez poboljšanja stvarnog rezultata. ZK-RFID103 zadržava hardverski raspored jednostavnim, tako da se instalater može fokusirati na postavljanje antene, RF snagu, logiku okidanja i integraciju podataka.

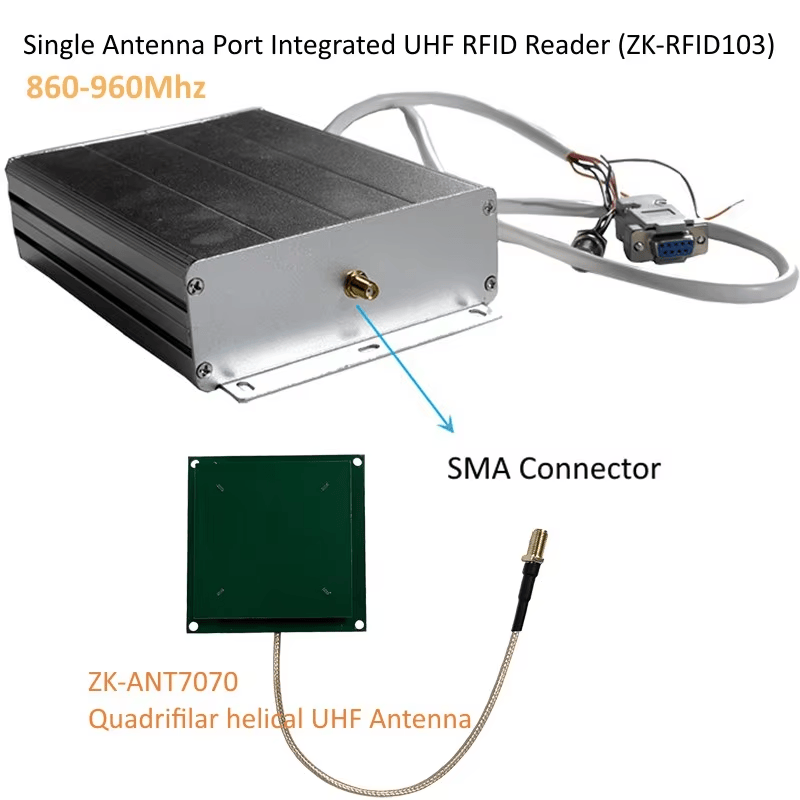

Čitač može raditi sa različitim pojačanjima antene, uključujući uobičajene opcije od 3 dBi, 5 dBi, 8 dBi, 9 dBi i 12 dBi u zavisnosti od potreba projekta. Antene sa manjim pojačanjem su korisne kada zona očitavanja mora ostati uska, dok antene sa većim pojačanjem mogu pomoći u proširenju upotrebljivog dometa. Za projekte u kojima izbor antene još nije određen, SCIVAS može isporučiti kompatibilne UHF RFID Antene i pomoći usklađivanje dijagrama antene sa rasporedom lokacije, orijentacijom oznake i očekivanom udaljenošću očitavanja.

Radni režimi za automatizaciju i kontrolu pristupa

ZK-RFID103 podržava automatski, interaktivni i režim aktiviranja okidačem. Automatski režim je pogodan kada je potrebno kontinuirano otkrivanje oznaka, kao što je praćenje logističkog toka ili očitavanje sredstava na fiksnoj poziciji. Interaktivni režim omogućava softveru matičnog sistema da zahtijeva očitavanja prema sopstvenoj poslovnoj logici, što može smanjiti dupliranje podataka i poboljšati kontrolu sistema. Režim aktiviranja okidačem je koristan kada očitavanje treba da se obavi samo nakon što senzor, dugme, relejni signal ili vanjski događaj potvrdi da je označeni predmet na poziciji.

Pošto čitač takođe podržava FHSS ili prenos na fiksnoj frekvenciji, integratori ga mogu konfigurisati u skladu sa zahtjevima okoline i regulatornim planiranjem. Podesiva snaga pomaže u sprječavanju slučajnih očitavanja obližnjih oznaka, posebno u gustim skladištima, na proizvodnim stolovima ili pristupnim tačkama gdje više oznaka može proći blizu antene, ali treba da se zabilježi samo jedna ciljna zona. Ovo je važno za tačnost zaliha, validaciju pristupa, provjere protiv krivotvorenja i automatizovanu kontrolu procesa.

Primenljivost i podrška fabrike

Ovaj integrisani čitač je odličan izbor za upravljanje logistikom, verifikaciju u skladištu, identifikaciju ulaza vozila, kontrolu proizvodnog procesa, sisteme protiv krivotvorenja i projekte upravljanja pristupom koji zahtijevaju kompaktan UHF RFID čitač sa RS485. Može očitavati standardne EPC C1G2 oznake koje se koriste na kartonima, paletama, vozilima, alatima, kalupima, sredstvima i drugim označenim predmetima, pod uslovom da su oznaka, antena, ugao instalacije i RF okruženje pravilno usklađeni.

Kao proizvod koji isporučuje SCIVAS, ZK-RFID103 može biti podržan kroz diskusiju o projektu, smernice za konfiguraciju frekvencije, predloge za usklađivanje antena i preporuke specifične za primenu za tagove i kartice. Ako vaš projekat uključuje više pozicija čitača, različite domete čitanja ili širi plan hardvera, ovaj model se može proceniti zajedno sa drugim UHF RFID integrisanim čitačima kako bi se stvorila doslednija RFID infrastruktura na pristupnim, logističkim i proizvodnim lokacijama.

Često postavljana pitanja

P1: Šta čini ZK-RFID103 pogodnim kao UHF RFID čitač RS485 uređaj?

ZK-RFID103 kombinuje UHF EPC čitanje tagova sa ugrađenim RS485 interfejsom, tako da može lakše da se poveže sa kontrolerima, industrijskim terminalima ili matičnim sistemima gde je potrebna duža serijska komunikacija. Takođe uključuje RS232 i Wiegand 26/34, što ga čini fleksibilnim i za industrijsku automatizaciju i za integraciju vezanu za pristup.

P2: Koju udaljenost čitanja može da postigne ovaj RS485 UHF RFID čitač?

Sa odgovarajućim tagovima, pravilnim izborom antene i čistim okruženjem za instalaciju, efektivna udaljenost čitanja može da dostigne do oko 5 m. Stvarne performanse zavise od pojačanja antene, osetljivosti taga, orijentacije taga, visine montaže, podešavanja RF snage, obližnjeg metala, tečnosti i da li aplikacija zahteva usku ili širu zonu čitanja.

P3: Može li se RF izlazna snaga podesiti da smanji neželjena čitanja?

Da. Čitač podržava podesivu RF izlaznu snagu do 30 dBm, što omogućava instalaterima da podešavaju polje čitanja prema uslovima na lokaciji. Kada se kombinuje sa pravom antenom i režimom aktiviranja okidačem, to pomaže da se ograniče slučajna čitanja obližnjih tagova i poboljša pouzdanost podataka u kompaktnim radnim prostorima.

P4: Da li je ovaj čitač samo za magacinske i logističke aplikacije?

Ne. Skladištenje i logistika su uobičajene namene, ali čitač može da podrži i pristup vozilima, kontrolu proizvodne linije, verifikaciju protiv falsifikovanja, identifikaciju opreme, čitanje montirano na ormariću i druge fiksne UHF RFID projekte. Njegova vrednost je najveća tamo gde su potrebni jedna kontrolisana zona antene i pouzdana serijska komunikacija.

P5: Da li ZK-RFID103 podržava EPC C1G2 UHF RFID tagove?

Da. Čitač podržava ISO18000-6C EPC C1G2 tagove kao i ISO18000-6B tagove. To ga čini kompatibilnim sa mnogim uobičajenim UHF RFID nalepnicama i tagovima koji se koriste za praćenje imovine, kartona, paleta, vozila, alata i proizvodnih predmeta, pod uslovom da je izabrani tag pogodan za površinu i okruženje.

P6: Koju antenu treba izabrati za ovaj integrisani čitač?

Izbor antene zavisi od potrebnog dometa čitanja i oblika zone čitanja. Antena sa manjim pojačanjem može da pomogne u stvaranju kontrolisanije zone, dok antena sa većim pojačanjem može da podrži duže udaljenosti. SCIVAS može da preporuči opcije antena nakon pregleda tipa taga, pozicije montaže, dužine kabla i rasporeda lokacije.

P7: Može li se radna frekvencija prilagoditi za različite regione?

Standardno navedena frekvencija je 865–868 MHz, a prilagođavanje frekvencije je dostupno za odgovarajuće zahteve projekta. Pre implementacije, konačni plan frekvencija treba da bude usklađen sa lokalnim propisima, konfiguracijom čitača, izborom antene i UHF tagovima koji se koriste u projektu, kako bi sistem mogao da radi pouzdano i u skladu sa zakonom.
