UHF RFID PCB antena 865 MHz za police i pametne ormare

4dBi kružno polarizovana near-field antena 860–930MHz za primene na policama, za lociranje i platforme — Ova visokoperformantna antena ima kružnu polarizaciju i dizajnirana je za near-field UHF RFID sisteme. Sa pojačanjem od 4dBi, pruža pouzdan prijem signala za primene kao što su police, praćenje lokacije i nadzor platformi. Pogodna za praćenje sredstava, upravljanje zalihama i logistiku, nudeći stabilne i dosledne performanse u opsegu frekvencija 860–930MHz.

Primena

Pregled proizvoda UHF RFID antene 865MHz

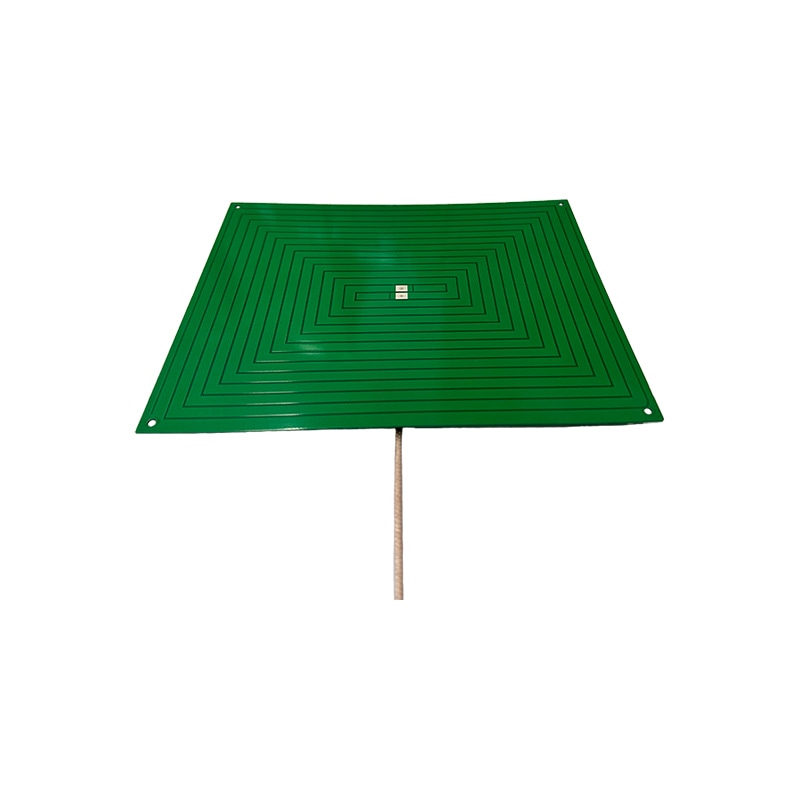

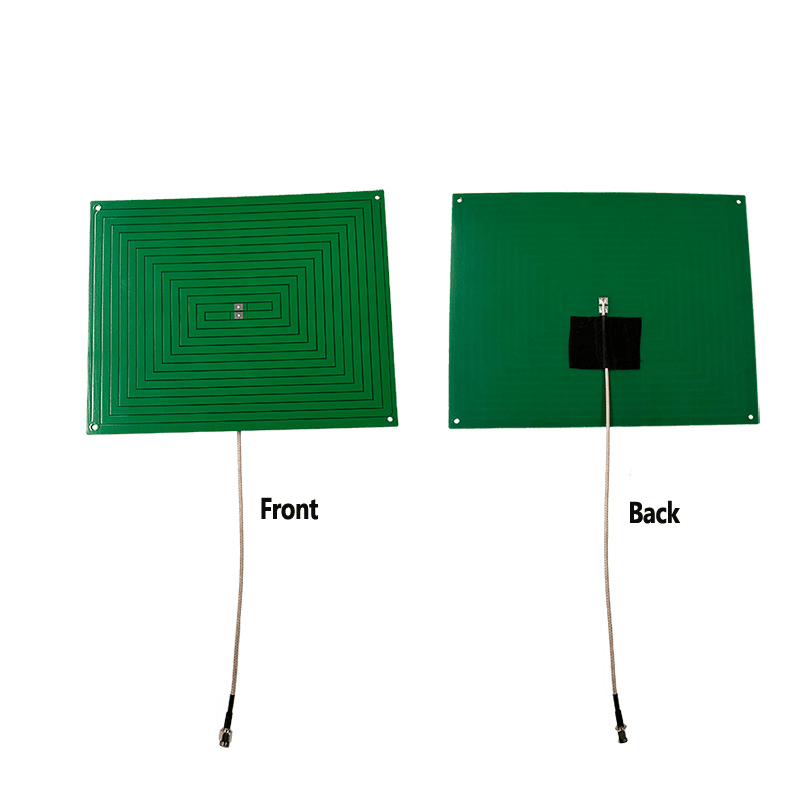

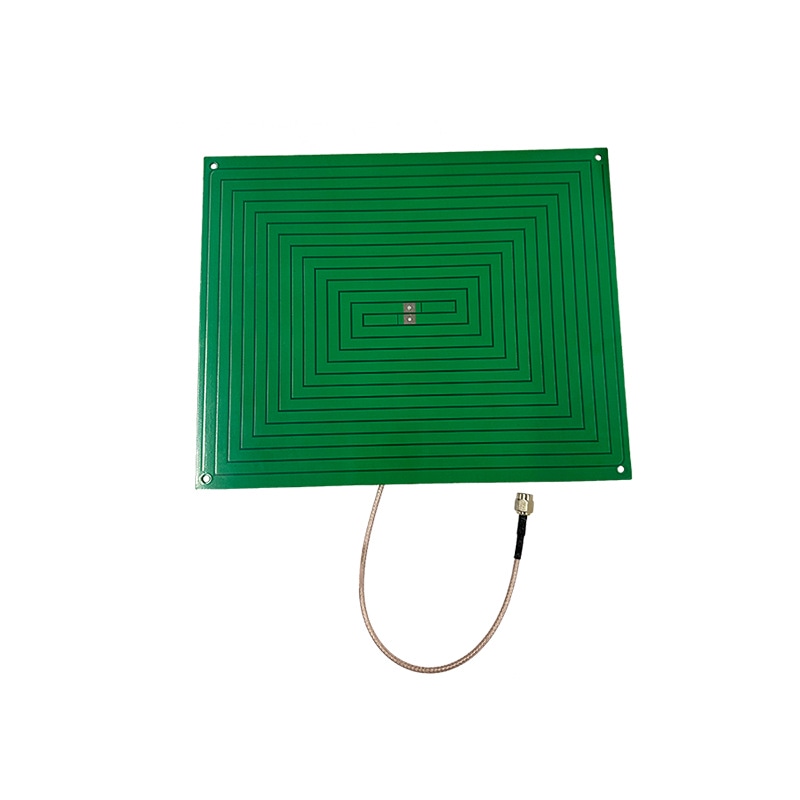

SCIVAS ZK-JC2117 je kompaktno rešenje UHF RFID antene 865MHz dizajnirano za kontrolisane identifikacione tačke gde je stabilna zona čitanja važnija od prevelike pokrivenosti. Antena koristi tanku zelenu PCB strukturu profila 210×170×1 mm, što je čini pogodnom za police, pametne ormare, radne stanice, izložbene pultove, platforme čitača i ugrađene RFID instalacije. Njena radna frekvencija 860–930 MHz omogućava da isti hardverski koncept podrži projekte RFID antene 865MHz, kao i druge regionalne UHF implementacije kada se uskladi sa odgovarajućom konfiguracijom čitača.

Ova near field UHF RFID antena napravljena je za praktičnu vidljivost sredstava u zatvorenim i poluzatvorenim okruženjima. Umesto da forsira dugo, nekontrolisano polje čitanja, pomaže projektantima sistema da stvore definisanu zonu detekcije oko dokumenata, alata, uzoraka, upakovanih proizvoda, izložbenih pultova, fioka ormara ili označenih zaliha. Kada se upari sa odgovarajućim RFID Labelama, antena može da podrži ponovljivo skeniranje prisustva predmeta, tokove prijema/izdavanja, revizije zaliha i lokalizovane tačke praćenja bez potrebe za ručnim usmeravanjem barkoda.

Near-Field PCB dizajn za kontrolisano RFID čitanje

PCB format antene je posebno koristan kada instalacija ima ograničenu dubinu, nepravilan prostor za montažu ili potrebu za skrivenom integracijom. ZK-JC2117 teži samo 88 g, pa se može instalirati iza panela, ispod nemetalnih površina, unutar kućišta opreme ili u okviru uskih platformi čitača. Za kupce koji traže PCB UHF RFID antenu za praćenje imovine, ključna vrednost nije samo kompaktna veličina već i lakša mehanička integracija tokom testiranja prototipa, montaže kioska ili uvođenja RFID sistema na više tačaka.

Širok opseg frekvencija i kompatibilnost sa UHF protokolima

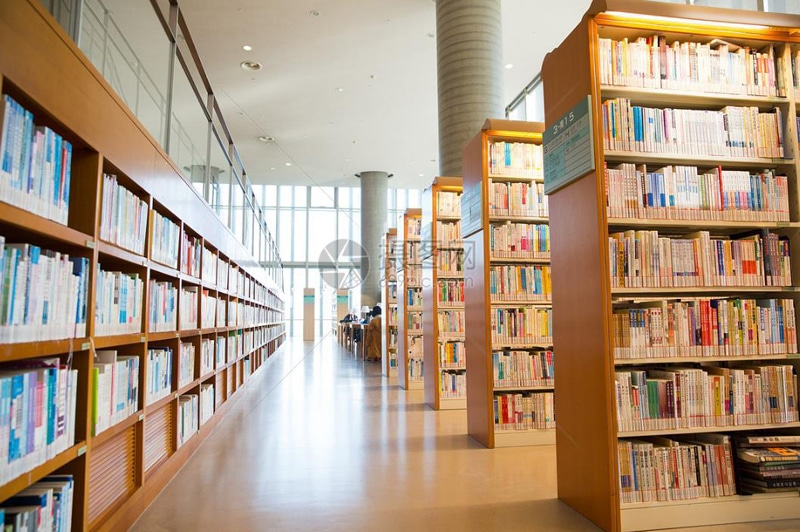

ZK-JC2117 radi u opsegu 860–930 MHz i podržava ISO18000-6B i ISO18000-6C EPC C1G2 protokole. To ga čini pogodnim za uobičajene UHF ekosisteme tagova koji se koriste u logistici, skladištenju, proširenjima biblioteka, pametnim policama, maloprodajnim pultovima i nadzoru industrijskih stanica. Za RFID antenu 860-930MHz za upravljanje zalihama, ovaj opseg frekvencija daje projektnim timovima fleksibilnost da konfigurišu izlaz čitača u skladu sa lokalnim pravilima o frekvencijama, izabranim tipom taga, rastojanjem montaže i potrebnom pouzdanošću čitanja.

Kružna polarizacija za orijentaciju tagova u realnim uslovima

U stvarnim RFID projektima, tagovi su retko postavljeni pod jednim idealnim uglom. Mogu biti složeni, rotirani, pričvršćeni na kartonske kutije, smešteni u fascikle ili ih različiti operateri pomeraju preko platforme. Dizajn RFID antene sa kružnom polarizacijom pomaže da se smanji osetljivost na orijentaciju taga i omogućava tolerantnije čitanje u ciljnoj zoni. Sa pojačanjem navedenim iznad 4 dBi i širinom snopa od 93° horizontalno i 75° vertikalno, antena pruža dovoljno široku pokrivenost za definisane police, a istovremeno zadržava zonu čitanja pod kontrolom.

Električni parametri za stabilno usaglašavanje sa čitačem

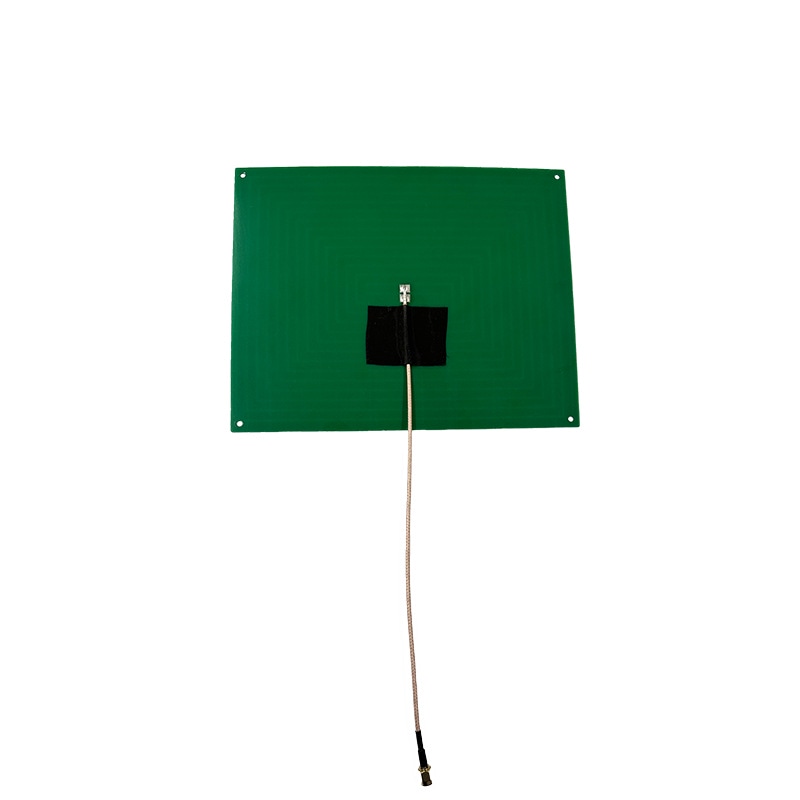

Antena je projektovana na impedansu od 50 Ω, VSWR ≤ 2, opciju SMA konektora i maksimalnu ulaznu snagu od 50 W. Ovi parametri pomažu integratorima da usaglase antenu sa uobičajenim UHF hardverom čitača, RF kablovima i testnim priključcima. U aplikacijama koje koriste UHF RFID fiksne čitače, antena se može postaviti na tačno mesto gde predmeti prolaze, miruju ili ih je potrebno verifikovati, čime se smanjuju nepotrebna čitanja iz obližnjih zona i poboljšava operativna jasnoća.

Scenariji instalacije za police, ormariće i platforme

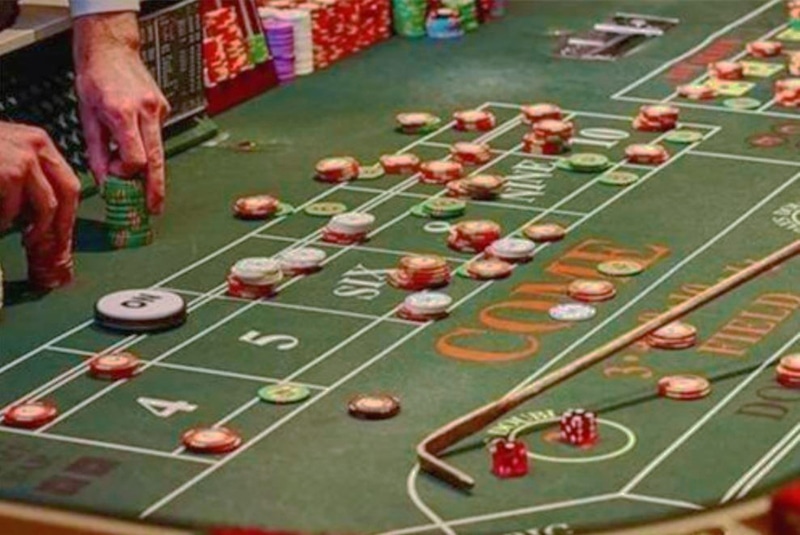

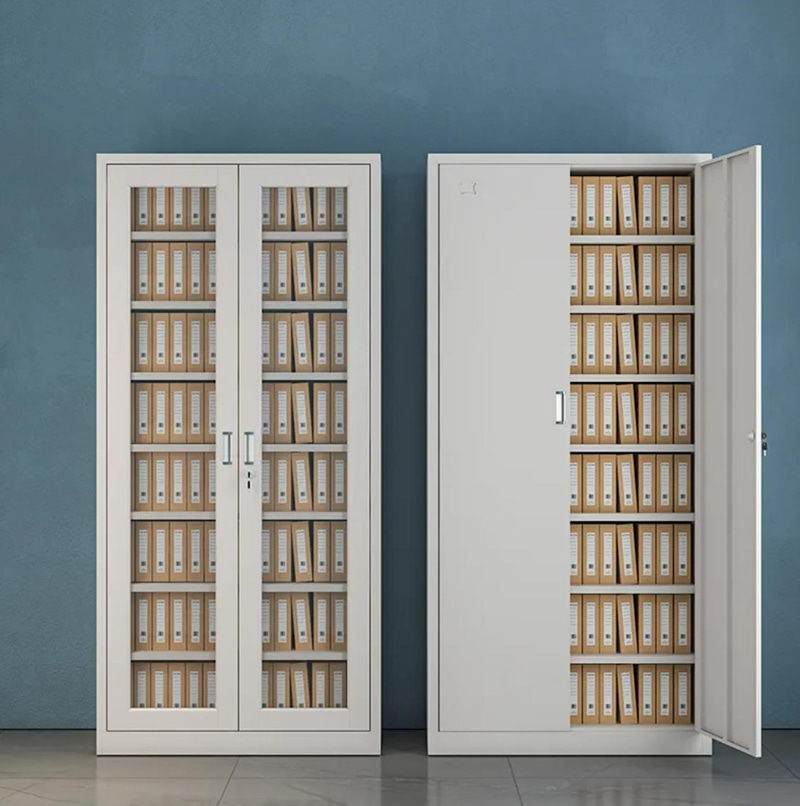

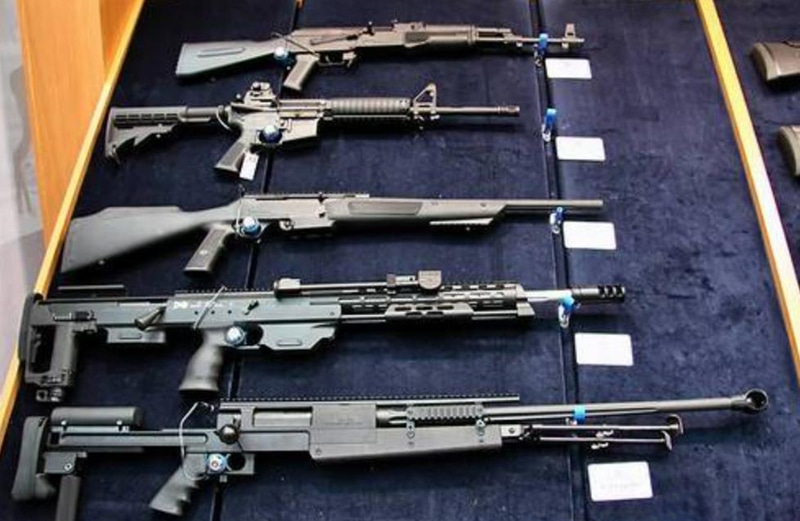

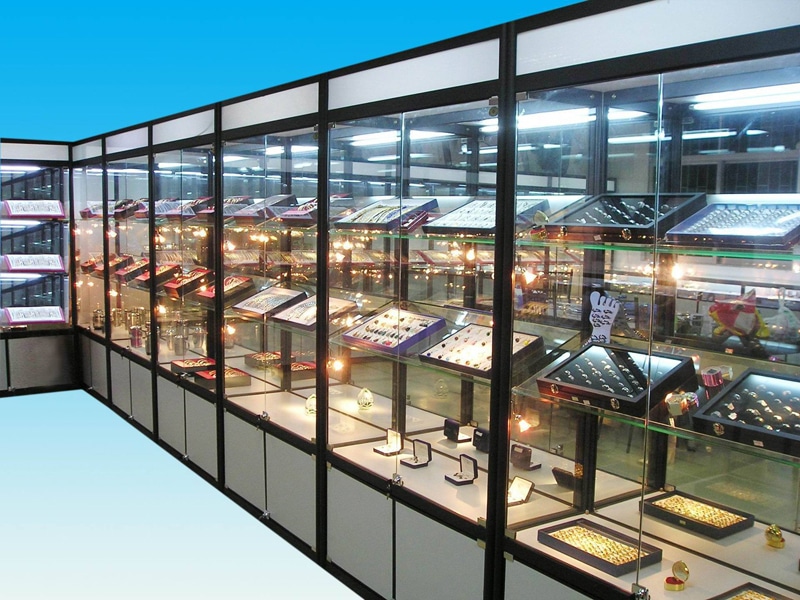

Kao kompaktna UHF RFID antena za ugrađene platforme, ZK-JC2117 je pogodna za kartoteks, fioke za uzorke, stanice za kontrolu alata, police za izlaganje proizvoda, nadzor kazino ili igračkih stolova, pultove za specijalizovane predmete i radne stolove za popis. Može se razmotriti i kao near field RFID antena za pametne ormariće gde sistem mora da otkrije da li su označeni predmeti prisutni, a da pri tome ne stvara prekomerno unakrsno čitanje između susednih pregrada. Tanak oblik ploče pomaže dizajnerima da modul za čitanje ostane uredan, pristupačan za servisiranje i lako skriven unutar finalne strukture.

Projektovana za praktične uslove primene

Antena podržava direktnu zaštitu od groma uzemljenjem i projektovana je za radni temperaturni opseg od -40 do 70°C, dok su u podacima o proizvodu navedene informacije o radnoj temperaturi do -40 do 85°C. Ove vrednosti daju projektnim timovima širu sigurnosnu marginu za magacine, serverske sobe, prodajne pultove i industrijske unutrašnje instalacije. Za SMA konektor UHF RFID antenu koja se koristi na logističkim stanicama, čitačkim terminalima ili kontrolnim platformama, stabilno kabliranje i pažljivo postavljanje antene su od suštinskog značaja za održavanje konzistentnih rezultata čitanja tokom vremena.

Zašto izabrati SCIVAS za UHF RFID projekte sa antenama

SCIVAS isporučuje RFID hardver sa pažnjom posvećenom stvarnim detaljima implementacije, uključujući veličinu antene, kompatibilnost sa čitačima, izbor tagova, usklađivanje kablova i aplikaciono okruženje. Ovaj model se može koristiti kao samostalna komponenta antene ili integrisati u širi sistem sa UHF RFID integrisanim čitačima kada kupci zahtevaju kompaktniji raspored čitača i antene. Za distributere, pružaoce rešenja i OEM proizvođače opreme, ZK-JC2117 nudi praktičan balans tanke PCB konstrukcije, široke podrške za UHF opseg, kružne polarizacije i kontrolisanih performansi čitanja na nivou police.

Često postavljana pitanja

Koja je glavna prednost ove UHF RFID antene 865MHz?

Glavna prednost je kontrolisano čitanje u kompaktnom PCB formatu. Pomaže u stvaranju definisane zone detekcije za police, ormare, platforme i kontrolne stanice, dok opseg od 860–930 MHz omogućava podršku za projekte na 865MHz i druge UHF RFID implementacije kada je čitač pravilno konfigurisan.

Da li je ZK-JC2117 antena bliskog polja ili dugog dometa?

ZK-JC2117 je pozicionirana kao PCB UHF RFID antena bliskog polja za kontrolisane tačke čitanja. Navedeni domet čitanja je 0–5 m, ali stvarna udaljenost zavisi od snage čitača, osetljivosti taga, gubitka u kablu, površine za montažu, okolnih materijala i toga koliko strogo projekat definiše ciljnu zonu čitanja.

Za koje aplikacije je pogodna ova PCB UHF RFID antena?

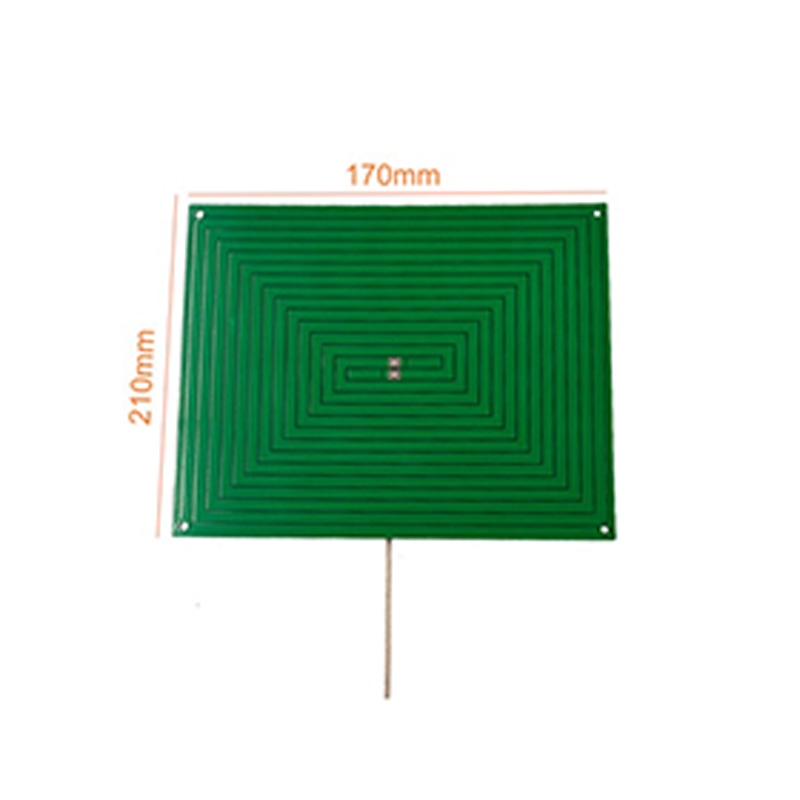

Pogodna je za pametne police, kartoteke, radne stanice za alat, platforme za popis, izložbene pultove, upravljanje uzorcima, logističke kontrolne tačke i ugrađene RFID module. Tanka ploča dimenzija 210×170×1 mm je korisna kada antena mora da se uklopi iza panela, ispod površine ili unutar kompaktnog kućišta uređaja.

Kako kružna polarizacija pomaže u svakodnevnom RFID radu?

Kružna polarizacija pomaže u poboljšanju konzistentnosti čitanja kada se orijentacija taga menja tokom normalnog rukovanja. Predmeti mogu biti postavljeni pod različitim uglovima, složeni u fascikle ili premeštani preko platforme od strane različitih operatera. Ovaj dizajn smanjuje zavisnost od jednog fiksnog smera taga, što je korisno za praktične tokove rada sa popisom i imovinom.

Može li ova antena da radi sa uobičajenim UHF RFID čitačima?

Da, antena je projektovana sa impedansom od 50 Ω, VSWR ≤ 2 i opcijom SMA konektora, što su uobičajeni parametri integracije za UHF RFID sisteme čitača. Projektni timovi ipak treba da provere dužinu kabla, izlaz čitača, tip konektora, lokalna podešavanja frekvencije i rastojanje pri instalaciji pre finalnog uvođenja.

Da li antena podržava EPC Gen2 RFID oznake?

Da. Podaci o proizvodu navode podršku za ISO18000-6C EPC C1G2, što se obično povezuje sa EPC Gen2 UHF RFID oznakama. Takođe podržava ISO18000-6B. Performanse oznaka zavise od izabranog čipa, pozicioniranja antene, površine materijala, podešavanja čitača i radnog okruženja oko tačke instalacije.

Šta kupci treba da potvrde pre naručivanja ove RFID antene?

Kupci treba da potvrde ciljni frekvencijski region, model čitača, zahteve za kablom i konektorom, lokaciju montaže, očekivano rastojanje čitanja, tip oznake i okolne materijale. Ako će antena biti ugrađena u prilagođenu policu, ormar ili mašinu, preporučuje se testiranje uzorka pre većeg uvođenja.
