UHF RFID antene dugog dometa za opseg 860–930 MHz

4.5dBi kružno polarizovana antena — Ova antena nudi visoke performanse kružne polarizacije za stabilno čitanje i komunikaciju RFID tagova. Dizajnirana je za UHF RFID sisteme i radi u frekvencijskim opsezima 865‑868MHz i 902‑928MHz, što je čini idealnom za praćenje imovine, upravljanje zalihama i logističke aplikacije. Njen dobitak od 4.5dBi obezbeđuje pouzdanu pokrivenost signala sa širokim dijagramom zračenja.

Primena

Proizvođač UHF RFID antena dugog dometa za praktične zone čitanja

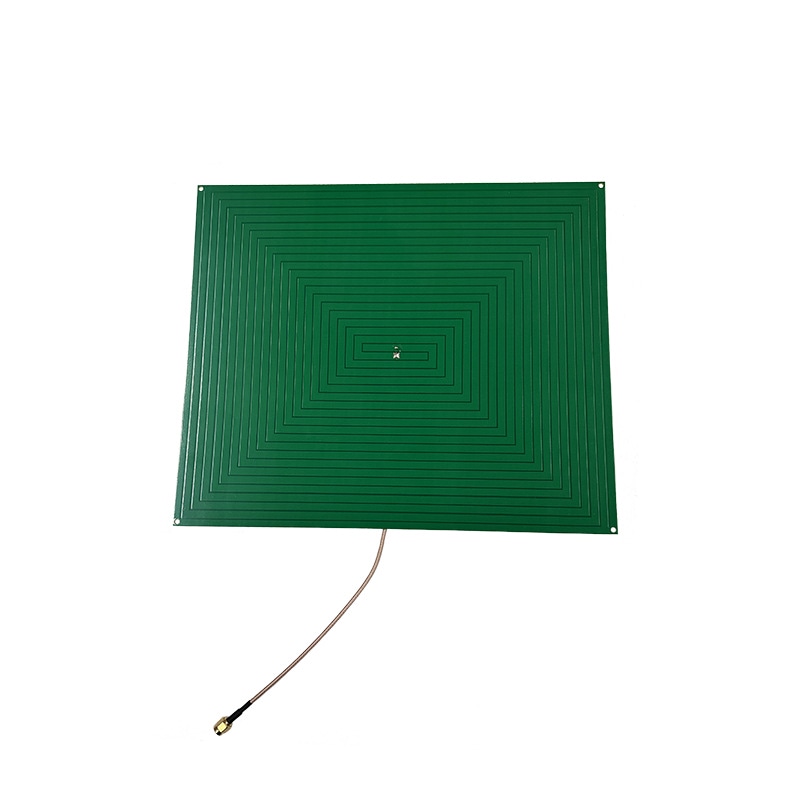

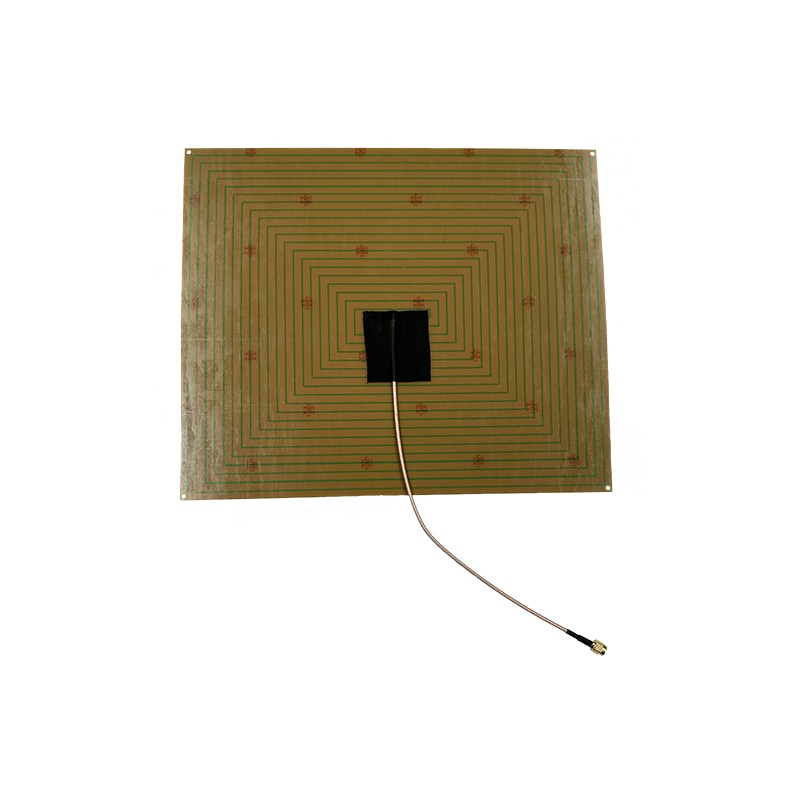

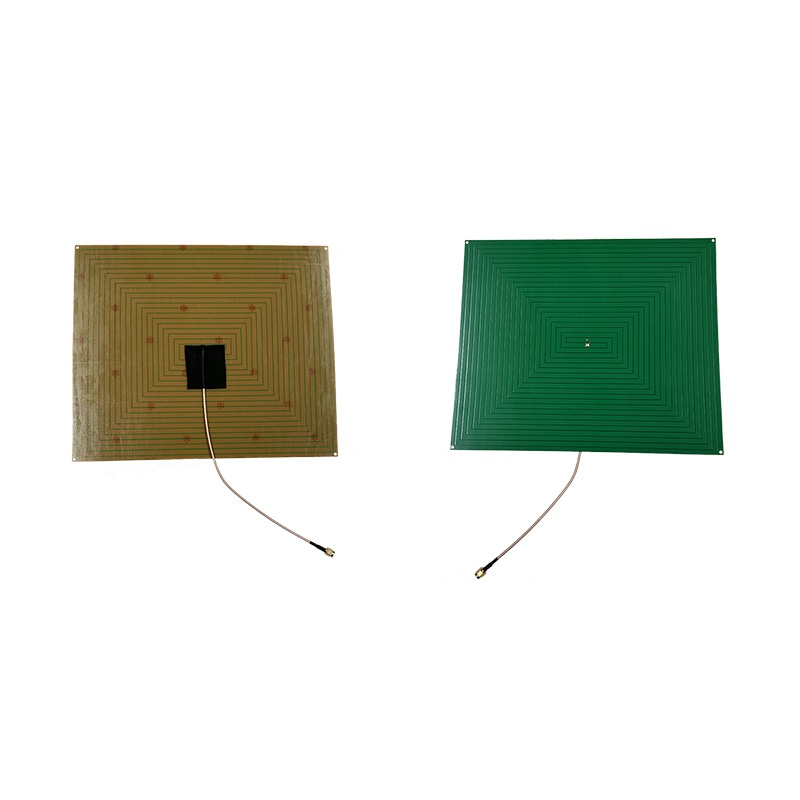

SCIVAS razvija UHF RFID antene za projekte kojima je potreban stabilan odgovor tagova, kontrolisana pokrivenost i prilagođavanje na nivou fabrike. Ovaj model ZK-ANT2925 je tanka PCB UHF RFID antena napravljena za kupce koji traže proizvođača UHF RFID antena dugog dometa koji može da podrži stvarne zahteve za implementaciju, a ne samo da ponudi standardni kataloški deo. Sa PCB strukturom od 297×250×1 mm, pojačanjem od 4,5 dBi, kružnom polarizacijom i dometom čitanja od 0-5 m, pogodna je za ugrađene rasporede čitača, police, ormariće, radne stanice, tačke za praćenje dokumenata i zone identifikacije imovine u zatvorenom prostoru.

Tanki PCB dizajn za ugrađene RFID sisteme

Profil od 1 mm daje ovoj anteni praktičnu prednost u opremi gde je dubina ugradnje ograničena. Može se montirati iza nemetalne ploče, ispod stonog elementa, unutar prilagođenog kućišta ili u blizini kontrolisane zone toka predmeta, bez stvaranja glomazne spoljne antene. Za integratore koji prave tanku PCB UHF RFID antenu za ugrađene sisteme čitača, ovaj format pomaže da mehanički dizajn ostane čist, a da se i dalje omogući definisana UHF zona čitanja. Zelena PCB osnova takođe podržava ponovljivu proizvodnju i lakšu kontrolu montaže tokom projekata velikog obima.

Pokrivenost od 860-930 MHz i kompatibilnost sa EPC C1G2

Antena radi u opsegu 860-930 MHz i podržava ISO 18000-6B i ISO 18000-6C EPC C1G2 primene, što omogućava da se jedna platforma antene prilagodi za različite regionalne UHF implementacije. Zbog toga je korisna kao UHF RFID antena od 860-930 MHz za sisteme popisa zaliha, opremu za bibliotečku cirkulaciju, arhivske ormariće, praćenje izlaganja u maloprodaji, pametne police i logističke radne stanice. Kružna polarizacija poboljšava pouzdanost čitanja kada orijentacija taga nije savršeno poravnata, što je uobičajeno kada predmete postavljaju korisnici, osoblje ili oprema za automatizovano rukovanje.

Uravnoteženo pojačanje za kontrolisano RFID čitanje na dugom dometu

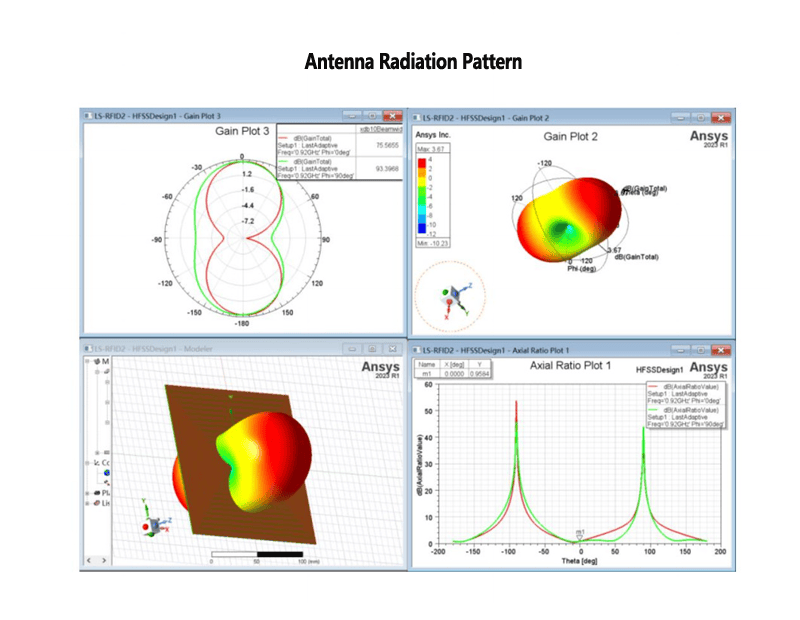

Kao kružno polarizovana UHF RFID antena sa pojačanjem od 4,5 dBi, ZK-ANT2925 je projektovana za stabilnu pokrivenost, a ne za preterano usku koncentraciju snopa. Njene vrednosti širine snopa od 93° horizontalno i 75° vertikalno pomažu u stvaranju korisnog polja čitanja po panelima, policama i stonim površinama. U praktičnom smislu, može da posluži kao opcija dobavljača RFID antena dugog dometa za kontrolisane projekte u zatvorenom prostoru gde čitači moraju da detektuju predmete bez potrebe za preciznim pozicioniranjem taga. Domet od 0-5 m zavisi od snage čitača, osetljivosti taga, materijala za montažu, okolnih smetnji i zahtevane tačnosti čitanja u konkretnoj primeni.

Pouzdano električno usklađivanje i detalji ugradnje

Antena koristi impedansu od 50 Ω, VSWR ≤2, opcije SMA konektora i do 50 W maksimalne ulazne snage za stabilnu integraciju sa uobičajenim UHF čitačima. Mnogi sistemski integratori uparuju ovu antenu sa UHF RFID fiksnim čitačima kada prave portale za ormariće, kase, stanice u procesu proizvodnje ili zone za verifikaciju predmeta. Zaštita od groma sa direktnim uzemljenjem je uključena radi bolje otpornosti instalacije, dok radni temperaturni opseg podržava mnoge zatvorene i polukontrolisane industrijske uslove. Tip konektora, dužina kabla i način montaže mogu se dogovoriti u skladu sa konačnom strukturom opreme.

Scenario primene za praćenje imovine i predmeta

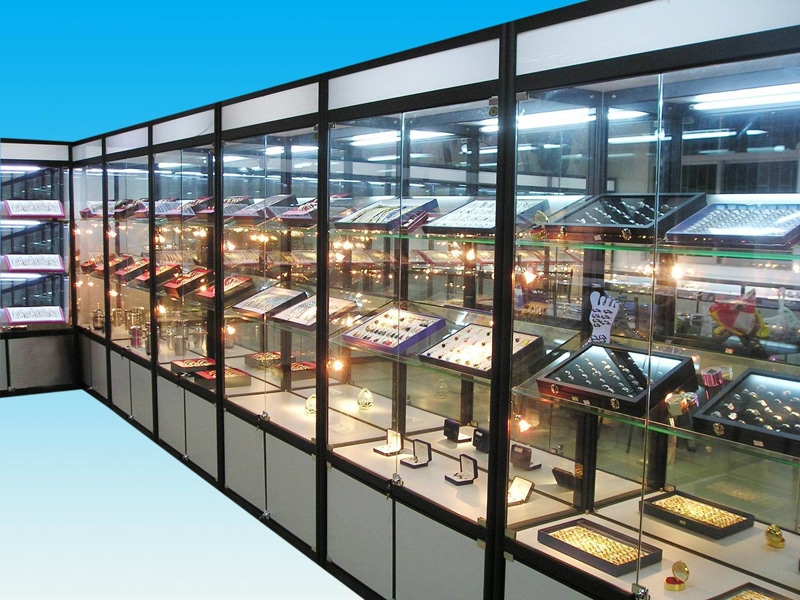

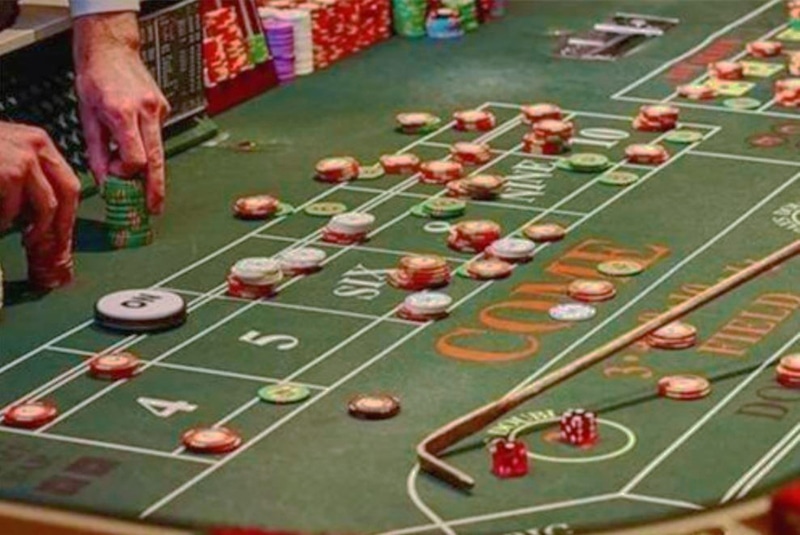

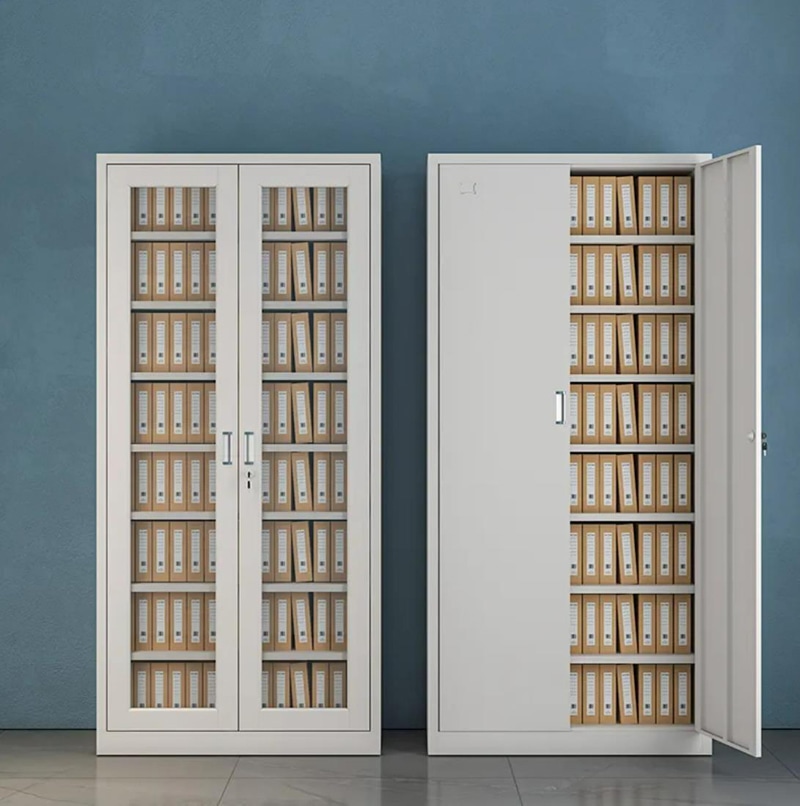

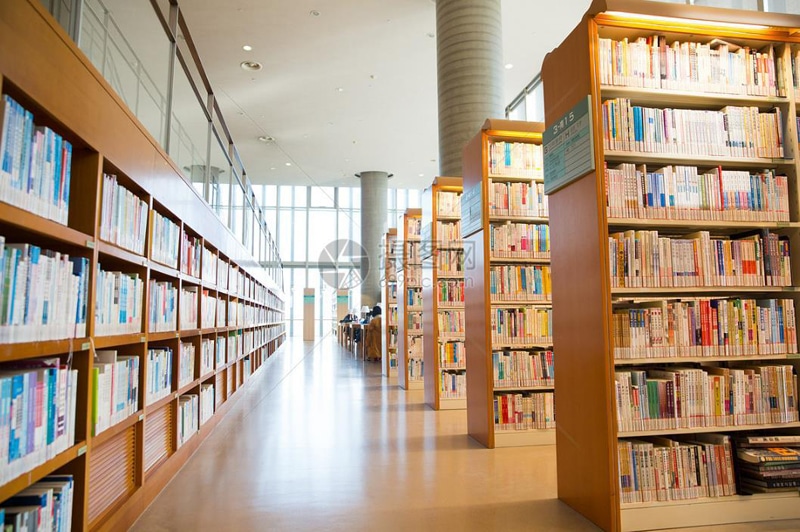

Ova RFID antena za praćenje imovine može se koristiti u okruženjima gde zona čitanja mora biti predvidiva i ponovljiva. Tipične primene uključuju identifikaciju polica u magacinu, upravljanje bibliotekama i dokumentima, nadzor arhivskih ormarića, praćenje izloga u maloprodaji, verifikaciju predmeta na proizvodnoj liniji, identifikaciju stolova za igre, kontrolu alata, upravljanje uzorcima i automatizaciju logističkih stanica. Kada predmeti nose RFID nalepnice ili izdržljive RFID tagove, antena pomaže u stvaranju pouzdanog interfejsa između fizičkog objekta i sistema podataka. Njena near-field PCB struktura je posebno korisna kada antena mora biti integrisana u opremu umesto da bude montirana kao vidljivi spoljni dodatak.

Fabrička prilagođavanja i podrška za projekte od SCIVAS

Kao proizvođač UHF RFID antena, SCIVAS se fokusira na usklađivanje izbora antene sa stvarnim slučajem upotrebe: rastojanje čitanja, površina za montažu, tip taga, izlazna snaga čitača, vođenje kablova, dizajn kućišta i tok sistema. Za OEM projekte, distributere, integratore i pružaoce rešenja, možemo pomoći u proceni da li ovaj model odgovara projektu ili bi druga UHF struktura antene pružila bolju pokrivenost. Zahtevi za prilagođenu SMA UHF RFID antenu za RFID čitače mogu se razmotriti na osnovu frekvencijskog područja, položaja konektora, dužine kabla, pakovanja, brendiranja i kriterijuma testiranja. To pomaže u smanjenju pokušaja i grešaka tokom integracije sistema i daje kupcima jasniji put od testiranja uzorka do ponovljene proizvodnje.

Često postavljana pitanja

Šta ovu antenu čini pogodnom za UHF RFID projekte dugog dometa?

Kombinuje pojačanje od 4.5 dBi, kružnu polarizaciju i specificirani opseg čitanja od 0-5 m, što je praktično za mnoge kontrolisane UHF RFID primene u zatvorenom prostoru. Stvarna udaljenost zavisiće od izlazne snage čitača, osetljivosti čipa taga, postavljanja taga, obližnjih materijala i ugla montaže, pa se preporučuje testiranje projekta pre masovne upotrebe.

Može li ova PCB UHF RFID antena biti ugrađena u opremu?

Da. Antena je debela samo 1 mm, pa je pogodna za ugrađenu montažu iza panela, ispod polica, unutar ormarića ili unutar prilagođene RFID opreme. Instalater treba da izbegne direktne smetnje od metala blizu površine antene, osim ako cela struktura nije testirana, jer metal može promeniti ponašanje zračenja i performanse čitanja.

Koje RFID protokole i frekvencijske opsege podržava?

ZK-ANT2925 radi u opsegu 860-930 MHz i podržava ISO 18000-6B i ISO 18000-6C EPC C1G2 aplikacije. Ovaj frekvencijski opseg omogućava da se isti dizajn antene razmatra za različita UHF RFID tržišta, ali finalna podešavanja čitača i regulatorni frekvencijski opsezi treba da odgovaraju ciljnoj zemlji ili regionu.

Da li je kružna polarizacija bolja od linearne polarizacije za ovu upotrebu?

Kružna polarizacija se često preferira kada se orijentacija taga menja ili ne može strogo kontrolisati. Ona pomaže da se održi stabilnije sprezanje sa tagom kada su predmeti postavljeni pod različitim uglovima na policama, stolovima ili držačima. Linearna polarizacija može ponuditi prednosti u nekim strogo kontrolisanim rasporedima, ali ovaj model je dizajniran za fleksibilnije praktične zone čitanja.

Za koje aplikacije je ova antena najprikladnija?

Ova antena je pogodna za praćenje imovine, inventarne stanice, arhivske ormare, bibliotečku opremu, praćenje izlaganja u maloprodaji, identifikaciju dokumenata, kontrolu alata i projekte sa ugrađenim RFID čitačem. Posebno je korisna kada antena treba da bude tanka, fiksirana i skrivena unutar opreme, a da i dalje stvara ponovljivu zonu čitanja za označene predmete.

Može li SCIVAS da prilagodi konektor ili kabl za OEM projekte?

Da. Standardni dizajn koristi SMA konektor, a o prilagođenim rešenjima za konektor ili kabl može se razgovarati u skladu sa modelom čitača, strukturom kućišta i načinom instalacije. Za OEM porudžbine, SCIVAS može da pregleda crteže, zahteve za vođenje kablova, potrebe pakovanja i očekivanja od testiranja pre potvrde konfiguracije spremne za proizvodnju.

Kako kupci treba da testiraju ovu antenu pre masovne porudžbine?

Kupci treba da testiraju antenu sa stvarnim čitačem, tipom taga, montažnom površinom, rastojanjem čitanja i softverskim tokom rada koji se koristi u finalnom projektu. Test na uzorku treba da obuhvati normalno postavljanje predmeta, ivične pozicije, obližnje objekte i ponovljena čitanja. To pomaže da se potvrdi stabilne performanse pre prelaska sa prototipske instalacije na veću nabavku.
