UHF RFID antena od 13 dBi za precizno praćenje

13 dBi UHF antene uskog snopa za RFID upravljanje ormarićima 865‑868 MHz / 902‑928 MHz UHF RFID ugrađena antena — Ovaj ZK‑ANT9021 ima dizajn uskog snopa visokog pojačanja od 13 dBi sa dimenzijama 900 × 210 × 14 mm za precizno očitavanje oznaka u okruženjima ormarića i regala. Radi na opsezima 865‑868 MHz ili 902‑928 MHz, podržava EPC C1G2/ISO18000‑6C protokol, nudi snažnu fleksibilnost ugrađene instalacije i idealan je za praćenje imovine, sigurnu kontrolu zaliha i primene u industrijskom upravljanju skladištem.

Pregled proizvoda

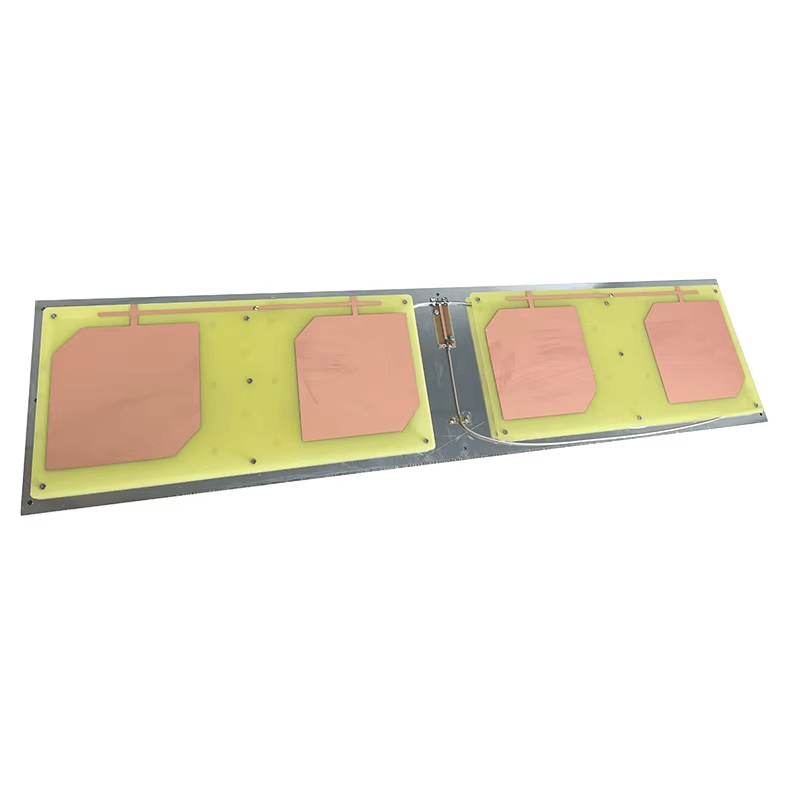

SCIVAS ZK-ANT9021 je visoko-pojačana UHF RFID antena za čitače, razvijena za unutrašnje projekte kojima je potrebna identifikacija na velikim udaljenostima sa užom i predvidivijom zonom čitanja. Umesto preteranog rasipanja RF energije po susednim policama ili prolazima, ova 13dBi antena uskog snopa pomaže integratorima da izgrade kontrolisanu zonu pokrivanja za ormare, police, skladišne trake, zamrzivače, ostave za alat, arhive i sisteme za upravljanje imovinom. Dugačka PCB panelna struktura pruža praktičan balans između pojačanja, usmerenog pokrivanja i fleksibilnosti montaže, što je čini pogodnom za implementacije gde je precizno planiranje granice čitanja jednako važno kao i udaljenost čitanja.

Antena podržava 865–868MHz i 902–928MHz UHF opsege i radi sa ISO18000-6B i ISO18000-6C EPC C1G2 protokolima. To je čini kompatibilnom sa uobičajenim regionalnim UHF RFID sistemima koji se koriste u logistici, proizvodnji, maloprodajnim magacinima, inventaru skladišta, prostorijama sa opremom i projektima bezbednog skladištenja. Kada se upari sa odgovarajućim čitačima, tagovima i middleware-om, može pomoći korisnicima da identifikuju označene predmete na 0–15m, u zavisnosti od snage čitača, tipa taga, ugla montaže, gubitka u kablu, okolnih materijala i podešavanja na lokaciji.

Kontrolisano pokrivanje za RFID projekte ormara i polica

Standardna širokougaona antena može biti praktična za otvorene prostore, ali može stvarati probleme u gustim okruženjima gde se više zona čitanja postavlja blizu jedna drugoj. ZK-ANT9021 koristi horizontalni snop od 16° i vertikalni snop od 65° kako bi se stvorilo fokusiranije RF polje. Usko horizontalno pokrivanje pomaže u smanjenju slučajnih čitanja sa susednih kolona ormara, obližnjih strana polica ili susednih skladišnih pozicija, dok šire vertikalno pokrivanje održava dovoljnu visinu polja za višenivovske police. Ovo je posebno korisno kada je cilj projekta da potvrdi da li se predmet nalazi unutar definisane skladišne zone, a ne samo negde u blizini.

Za upravljanje kabinetima, antena može biti montirana duž bočne, zadnje ili prednje strane kontrolisanog prostora za čitanje u skladu sa strukturom kabineta. Za policne sisteme, može biti poravnata prema ciljnom sloju ili liniji radi poboljšanja konzistentnosti čitanja. U hladnjačama ili upravljanju zamrzivačima, njena konstrukcija za unutrašnju upotrebu i radni opseg od -20 do 60°C podržavaju praktične instalacije gde označena roba treba stabilnu identifikaciju bez čestog ručnog skeniranja. Konačne performanse uvek treba verifikovati na licu mesta jer metalne površine, tečnosti, naslagana pakovanja i orijentacija oznaka mogu promeniti RF polje.

Usmerene performanse visokog pojačanja

Pojačanje od 13dBi daje ovoj RFID anteni dugog dometa dovoljnu snagu za zahtevne unutrašnje zone čitanja, dok kružna polarizacija poboljšava toleranciju kada oznake nisu savršeno poravnate. U stvarnim projektima, to pomaže kada su predmeti postavljeni pod različitim uglovima, naslagani na različitim visinama ili ih operateri pomeraju tokom svakodnevnog rukovanja. Antena nije dizajnirana kao opšti dekorativni panel; ona je tehnička komponenta za kontrolisano RFID inženjering, gde pojačanje, ugao snopa, izbor konektora i pozicija montaže moraju da funkcionišu zajedno.

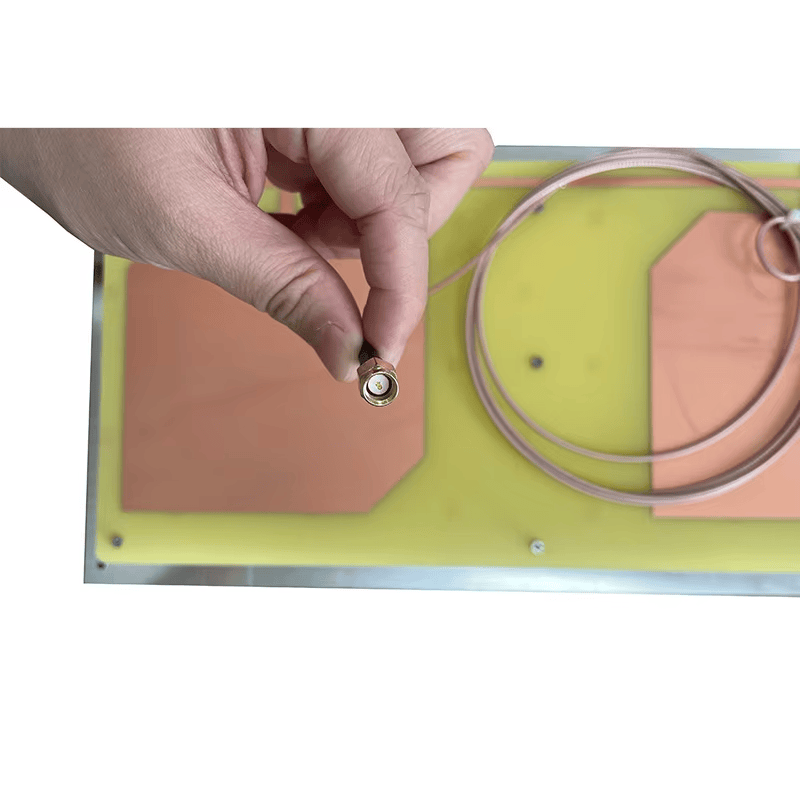

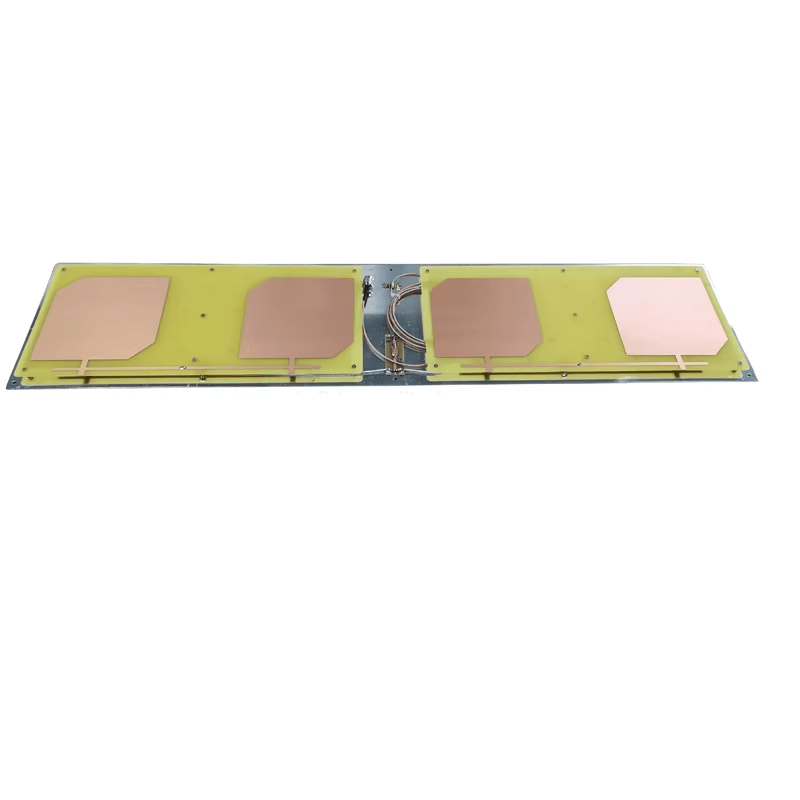

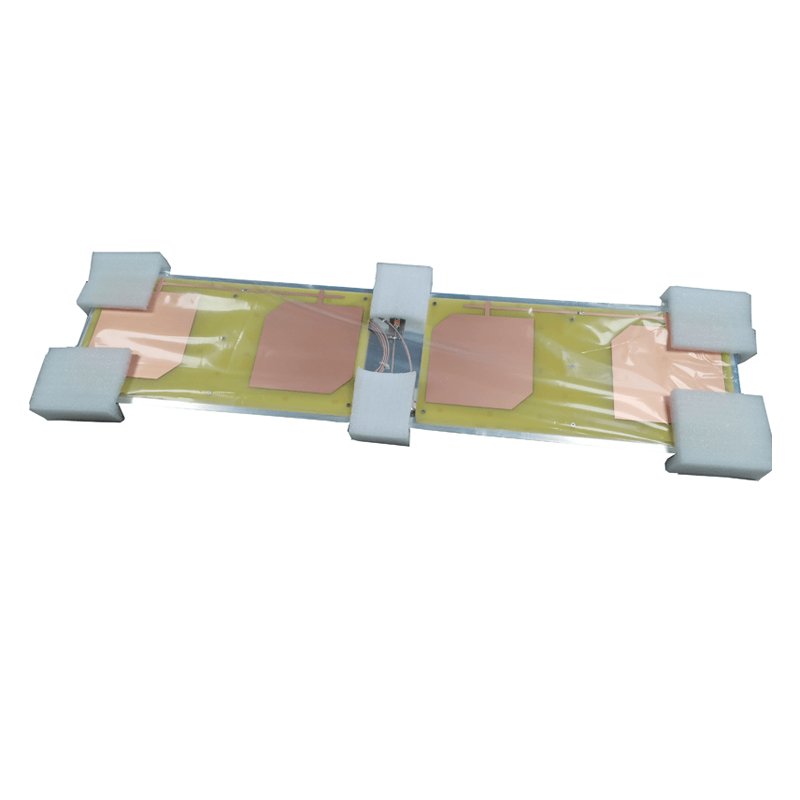

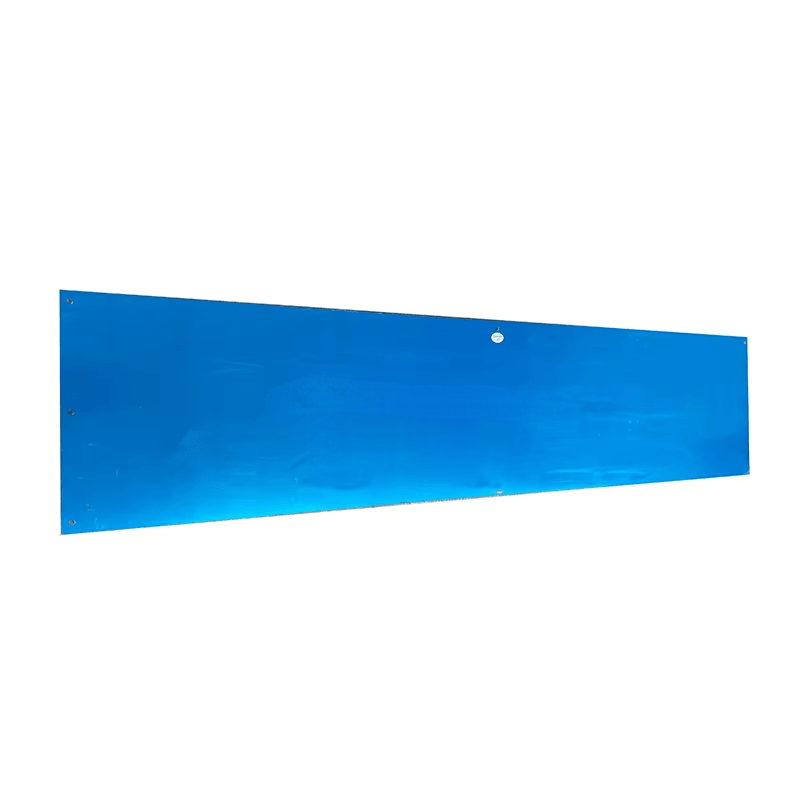

SCIVAS može da podrži OEM i projektne zahteve za dužinu kabla, adaptaciju konektora i diskusiju o implementaciji. Standardni konektor je SMA-Male, a prilagođena rešenja konektora mogu se razmotriti u skladu sa interfejsom čitača i rasporedom instalacije. Sa maksimalnom ulaznom snagom od 100W i DC ground zaštitom od groma, proizvod je napravljen za stabilnu integraciju u unutrašnje industrijske RFID sisteme. Njegova veličina od 900×210×14mm, neto težina od 1.1kg i žuta PCB struktura takođe olakšavaju vizuelnu inspekciju i poravnavanje tokom instalacije.

Kako se uklapa u kompletan RFID sistem

UHF RFID antena čitača je samo jedan deo kompletnog lanca čitanja. Performanse projekta takođe zavise od čitača, izbora oznake ili etikete, softverskih pravila, podešavanja RF snage, kvaliteta kabla i fizičkog rasporeda. Za fiksne instalacije, može se koristiti sa UHF RFID fiksnim čitačima za kreiranje stabilnih tačaka čitanja za magacinske portale, kabinete i policne zone. Za identifikaciju predmeta, može da radi sa RFID etiketama izabranim u skladu sa materijalom, razdaljinom, memorijom čipa i načinom pričvršćivanja.

Tokom puštanja u rad, inženjeri mogu koristiti ručnu opremu za testiranje smera čitanja, potvrdu graničnih limita i upoređivanje odziva oznaka pre nego što se konačna podešavanja čitača zaključaju. Za terensku verifikaciju i proveru na licu mesta, RFID ručni čitači mogu pomoći instalaterima da potvrde da li planirana pozicija antene pokriva predviđenu robu bez izazivanja nepotrebnih unakrsnih čitanja. Ovaj praktični proces testiranja je važan jer čak ni visokokvalitetna antena ne može da kompenzuje loš plasman oznaka ili neodgovarajući ugao instalacije.

Tipične primene

ZK-ANT9021 je pogodna za praćenje sredstava, upravljanje policama, popis u kabinetima, upravljanje zamrzivačima, kontrolu alata, praćenje arhive dokumenata, automatizaciju magacina i druge RFID projekte u zatvorenom prostoru gde su istovremeno potrebni dug domet i usmerena kontrola. To je snažna opcija za integratore kojima je potrebna 13dBi UHF RFID antena sa uskim snopom, a ne širokim poljem čitanja. SCIVAS pozicionira ovaj model za B2B projekte koji zahtevaju stabilnu proizvodnu ponudu, jasnoću tehničkih parametara i praktičnu podršku za prilagođavanje od strane RFID fabrike proizvoda.

Često postavljana pitanja

Šta ovu UHF RFID antenu za čitače čini drugačijom od antene širokog snopa?

Njena glavna prednost je usmerena kontrola. Horizontalni snop od 16° pomaže da se polje čitanja koncentriše ka definisanom kabinetu, čeonoj strani police ili liniji police, umesto da se previše energije rasipa u strane. To može smanjiti neželjeno čitanje tagova iz obližnjih zona i učiniti podatke o popisu čistijim u gustim skladišnim okruženjima.

Može li se ova antena koristiti za RFID praćenje sredstava na velikoj udaljenosti?

Da, projektovana je za UHF RFID praćenje sredstava u zatvorenom prostoru gde je potrebno kontrolisano čitanje na velikoj udaljenosti. Navedena udaljenost čitanja je 0–15m, ali stvarne performanse zavise od čitača, izlazne snage, gubitka u kablu, tipa taga, orijentacije taga i materijala u okolini. Preporučuje se testiranje na lokaciji pre finalne instalacije.

Koju verziju frekvencije treba da izaberem za svoj projekat?

Antena je dostupna za 865–868MHz ili 902–928MHz UHF primene. Ispravna verzija zavisi od RFID propisa o frekvencijama na vašem ciljnom tržištu i modela čitača koji se koristi u projektu. Pre proizvodnje ili velike kupovine, SCIVAS može pomoći da potvrdite odgovarajući opseg na osnovu regiona vaše primene.

Da li je kružna polarizacija korisna za upravljanje kabinetima i policama?

Da. Kružna polarizacija može poboljšati toleranciju čitanja kada tagovi nisu okrenuti ka anteni pod jednim fiksnim uglom. U kabinetima, na policama i u magacinima, predmeti mogu biti nagnuti, naslagani ili ih postavljaju različiti operateri. Ova polarizacija pomaže da se poboljša praktična čitljivost, iako pravilan izbor i postavljanje tagova ostaju važni.

Mogu li se konektor ili kabl prilagoditi?

Standardni konektor je SMA-Male, a o prilagođavanju se može razgovarati u skladu sa interfejsom čitača, strukturom kućišta, rastojanjem za montažu i zahtevima za vođenje kabla. Za stabilne RFID performanse, tip konektora i dužinu kabla treba pažljivo izabrati jer loš kvalitet kabla ili nepotreban gubitak u kablu mogu smanjiti pouzdanost čitanja.

Gde se ova 13dBi antena uskog snopa najčešće instalira?

Tipične instalacije uključuju pametne kabinete, ormare za alat, police za arhivu, magacinske regale, prodajne magacine, sisteme za upravljanje zamrzivačima i kontrolisane zone popisa u zatvorenom prostoru. Posebno je korisna kada sistem treba da identifikuje predmete unutar određenog područja i izbegne čitanje tagova sa susednih polica ili obližnjih skladišnih pozicija.

Da li ova antena zahteva profesionalno RFID podešavanje nakon instalacije?

Profesionalno podešavanje se toplo preporučuje. Čak i kada su specifikacije antene ispravne, na finalnu zonu očitavanja utiču snaga čitača, visina montaže, dužina kabla, materijal taga, metalni predmeti, tečnosti i obližnje strukture. Testiranje granice očitavanja na licu mesta pomaže da se postigne stabilnije i preciznije prikupljanje RFID podataka.
