UHF RFID antena dugog dometa sa kružnom polarizacijom

PCB 5dBi UHF antena 707010mm 902‑928MHz/865‑868MHz kvadrifilarna spiralna UHF ugrađena antena — Ova visokoučinkovita ugrađena UHF antena nudi pojačanje od 5dBi, radi u frekvencijskim opsezima 902‑928MHz ili 865‑868MHz, idealna za UHF RFID aplikacije. Njen kvadrifilarni spiralni dizajn obezbeđuje stabilnu omnidirekcionu pokrivenost signala, pružajući pouzdanu komunikaciju RFID oznaka u različitim industrijskim okruženjima, uključujući praćenje imovine i upravljanje logistikom.

Kompaktna UHF antena za kontrolisano čitanje na dugom dometu

Stabilne performanse od 5dBi u ugrađenoj RFID opremi

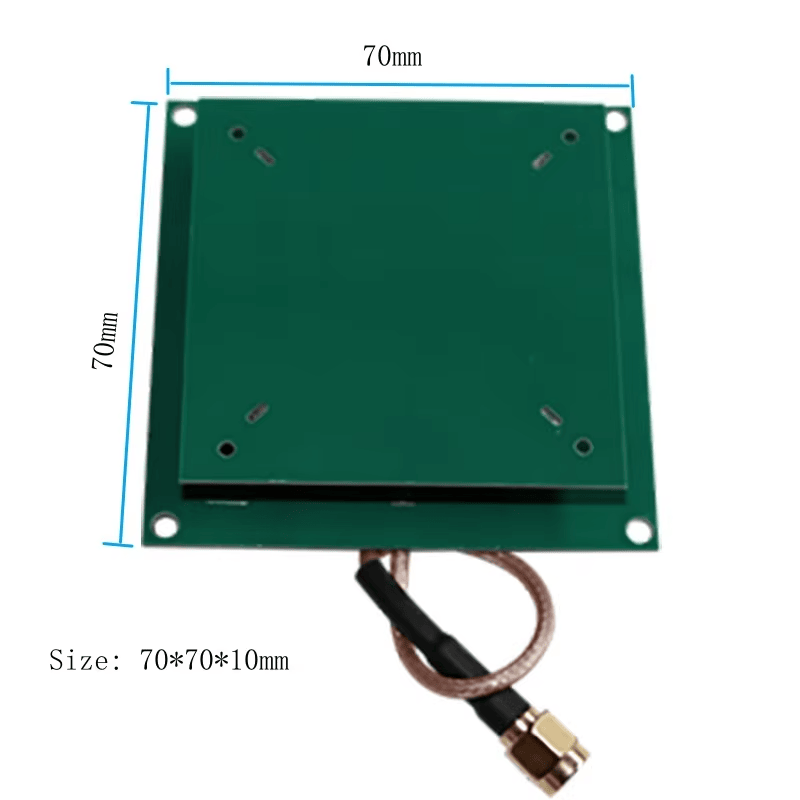

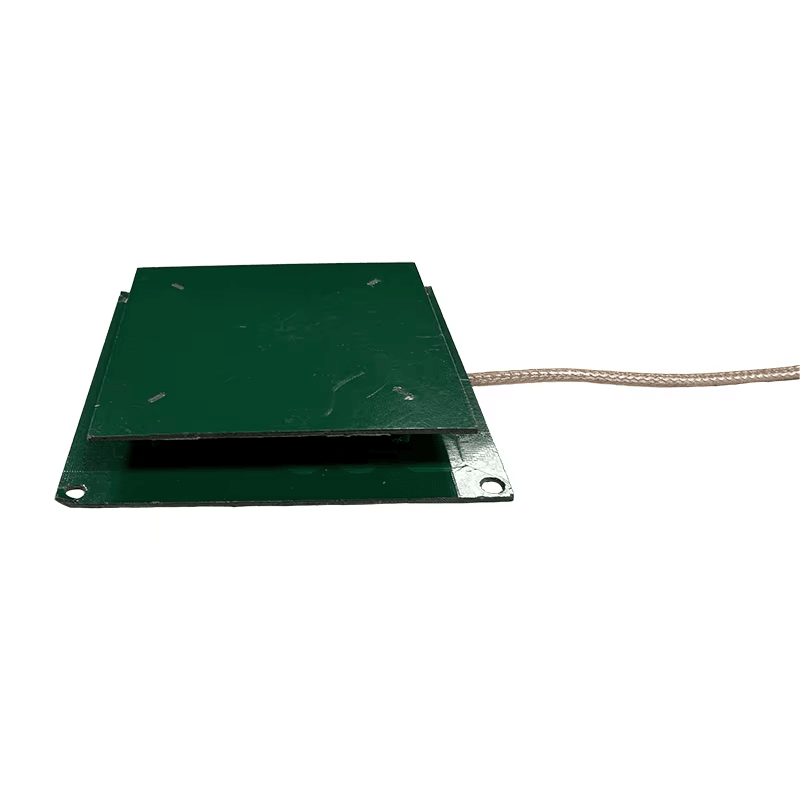

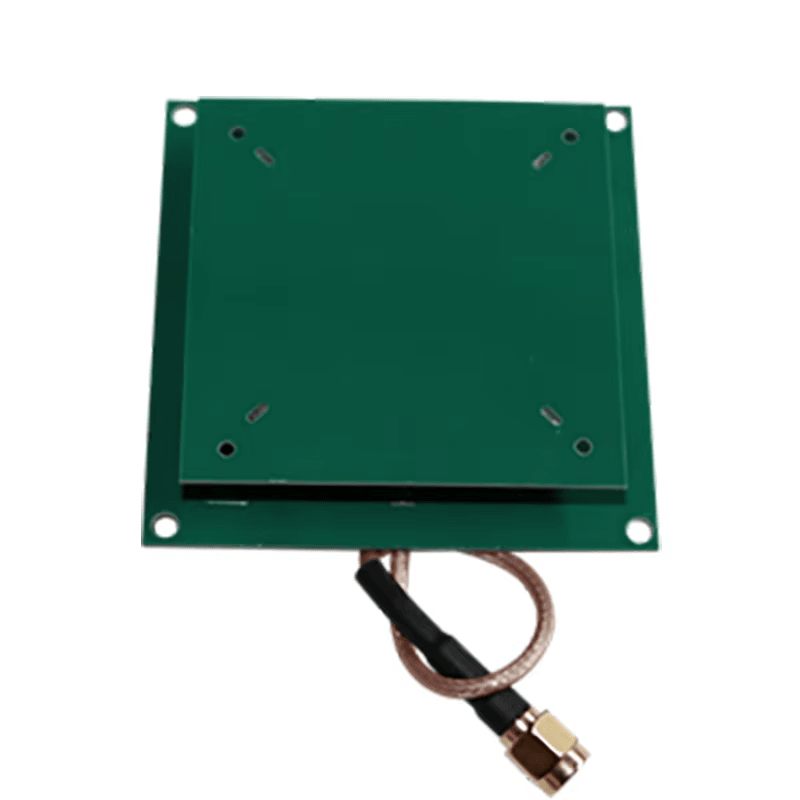

SCIVAS ZK-ANT7070 je kompaktna UHF RFID antena dugog dometa dizajnirana za projekte kojima je potrebno pouzdano očitavanje tagova bez velikog spoljašnjeg kućišta antene. Antena koristi kvadratnu PCB strukturu sa profilom od 70x70x10mm, što je čini pogodnom za ugrađene moduli čitača, ormariće, kioske, proizvodne radne stanice, inventarne tunele i male logističke kontrolne tačke. Za integratore kojima je potrebna pasivna UHF RFID antena koja može da stoji blizu zone čitanja i dalje pruža stabilne performanse, ovaj model nudi praktičan balans između veličine, pojačanja, širine snopa i fleksibilnosti instalacije.

Antena podržava frekvencijske opsege 902-928MHz i opcionalno 865-868MHz, tako da može da se uskladi sa UHF RFID sistemima za različite regionalne primene. Sa pojačanjem od 5dBi, kružnom polarizacijom, impedansom od 50Ω i VSWR ≤2.0, napravljena je za konzistentno RF usklađivanje kada je povezana sa kompatibilnim hardverom čitača. Njen domet čitanja može da dostigne 0-5m u odgovarajućim uslovima, u zavisnosti od izlazne snage čitača, gubitka kabla, tipa taga, ugla instalacije, okolnih materijala i elektromagnetnog šuma. To je čini korisnom UHF RFID antenom dugog dometa za kontrolisane tačke čitanja gde je predvidivo pokrivanje važnije od prevelikog širenja signala.

Zašto je kružna polarizacija važna

Tolerantnije čitanje kada tagovi nisu savršeno poravnati

U stvarnim magacinima i prostorijama za imovinu, tagovi se retko predstavljaju pod istim uglom svaki put. Kartoni se rotiraju, plastične kante se pomeraju, etikete proizvoda su okrenute u različitim pravcima, a označena imovina može biti naslagana ili zaklonjena obližnjim predmetima. Dizajn kružno polarizovane UHF antene pomaže da se poboljša konzistentnost čitanja kada orijentacija taga varira, smanjujući rizik da dobro postavljen tag bude propušten samo zato što nije okrenut direktno ka anteni. Za aplikacije koje koriste RFID Tagove na alatima, opremi, povratnim kontejnerima ili inventarskim predmetima, ova tolerancija na orijentaciju može da učini svakodnevno skeniranje lakšim i jednostavnijim za validaciju.

Širina snopa na pola snage od 110° horizontalno i 90° vertikalno obezbeđuje široku ali upravljivu zonu čitanja. To je korisno kada je antena instalirana iza panela, unutar malog kućišta ili blizu strane transferne tačke. Umesto da prisiljava korisnike da precizno poravnaju svaki predmet, antena daje integratorima prostor da dizajniraju praktičnu zonu zahvata. Istovremeno, kompaktno PCB kućište pomaže da se izbegne nepotrebna mehanička složenost kada je prostor ograničen.

Napravljena za integraciju sa čitačem i projektni razvoj

SMA-Male konekcija, DC Ground zaštita i kompaktno montiranje

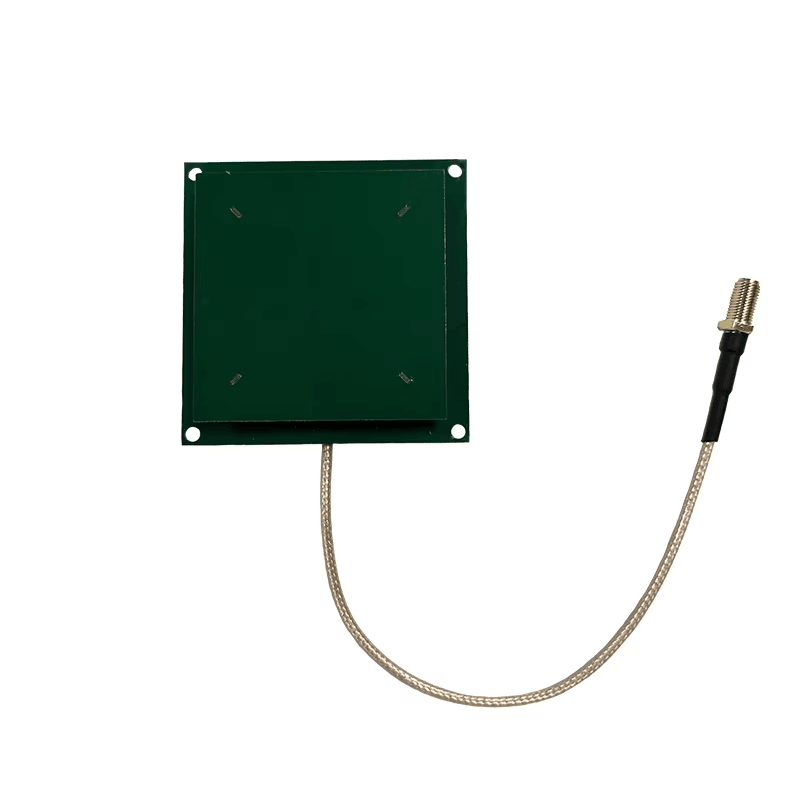

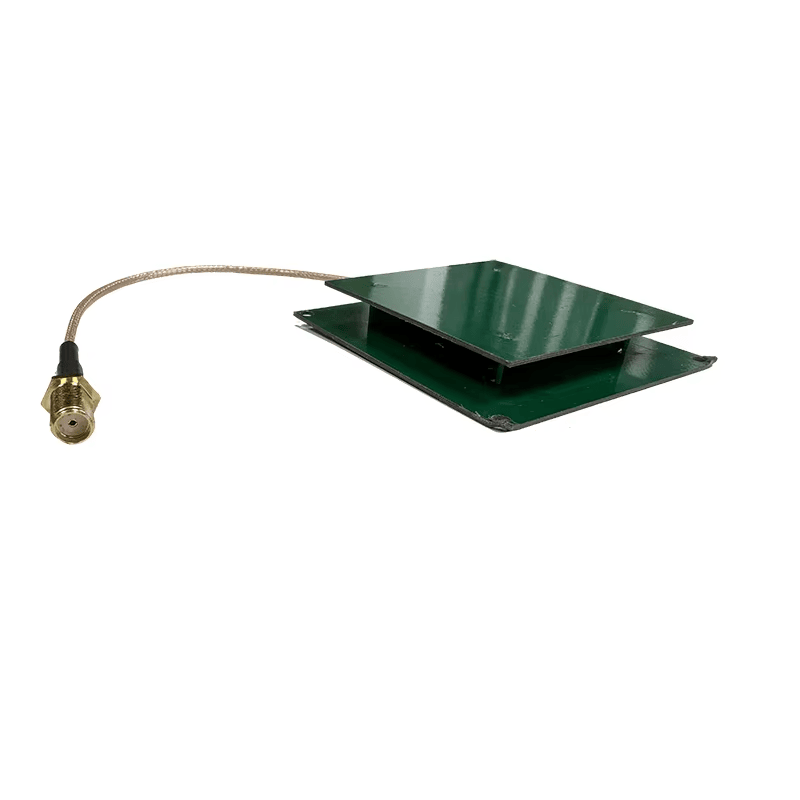

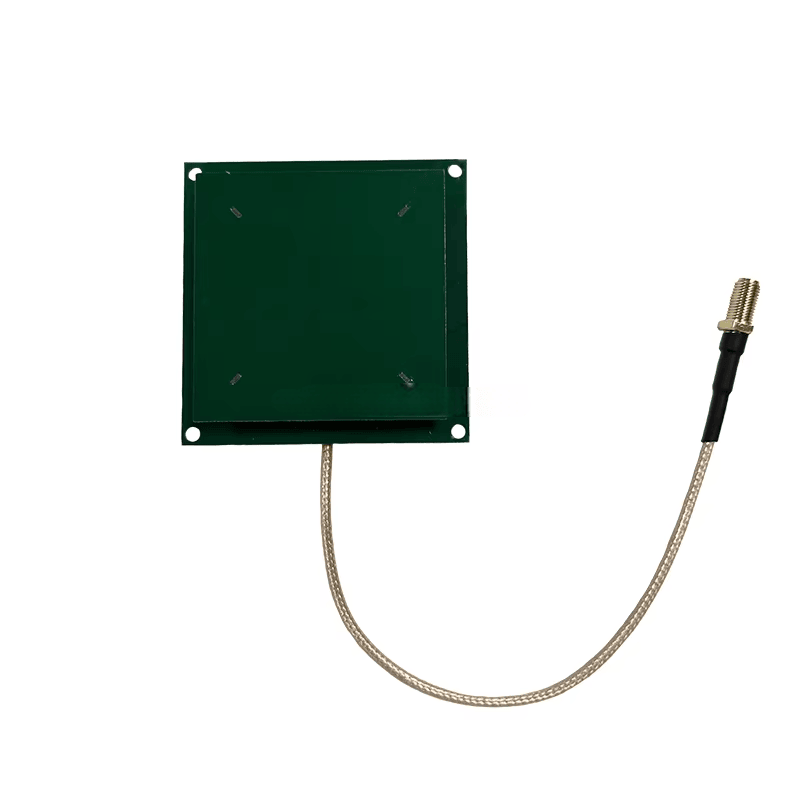

ZK-ANT7070 koristi SMA-Male konektor za jednostavno povezivanje sa odgovarajućim UHF čitač modulima ili čitač pločama. Podržava do 100W maksimalne ulazne snage i uključuje DC Ground zaštitu od groma, što dodaje korisnu otpornost za praktičnu integraciju opreme. Radni temperaturni opseg od -20 do 60°C odgovara mnogim zatvorenim industrijskim, logističkim, maloprodajnim magacinskim i okruženjima za upravljanje imovinom. Sa neto težinom od oko 0,04kg, antena se može montirati blizu ciljne zone čitanja bez dodavanja primetnog opterećenja na strukturu opreme.

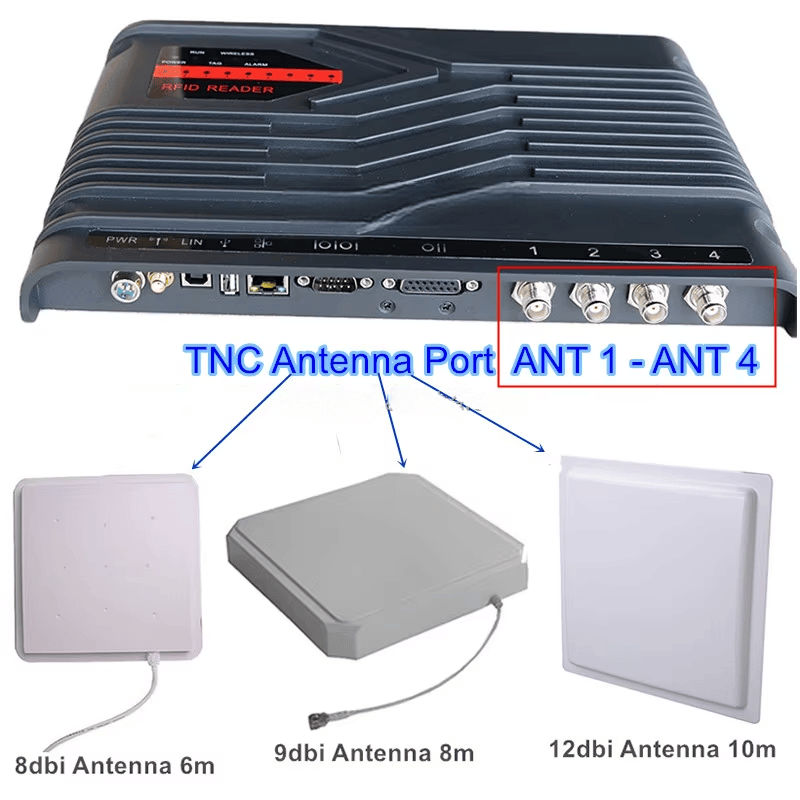

Za sistemske integratore, antena može podržati širu arhitekturu uređaja koja uključuje fiksne čitače, ugrađene čitače i kompaktne all-in-one uređaje. Kada projekat zahteva kompletnu jedinicu za čitanje umesto zasebnog antenskog modula, SCIVAS takođe isporučuje UHF RFID integrisane čitače za aplikacije gde je potrebno zajedno planirati raspored čitača i antene. To omogućava kupcima da biraju između integracije na nivou komponenti i uređaja za čitanje spremnih za instalaciju u skladu sa fazom projekta.

Preporučeni scenariji primene

Praćenje imovine, logističke stanice i provera zaliha

Ova UHF RFID čitač antena je pogodna za praćenje imovine, upravljanje zalihama, logističke prelazne tačke, proveru na policama, male kapije, skeniranje na radnim stanicama, pristupne tačke za opremu sa oznakama i ugrađene automatizovane uređaje. U radionici za alate, može pomoći u identifikaciji označenih alata kada ulaze ili izlaze iz kontrolisane zone. U skladištu, može podržati proveru predmeta ili kontejnera na pakirnom stolu. U proizvodnoj liniji, može se instalirati blizu procesne stanice da potvrdi da je ispravan označeni deo ili nosač stigao na pravo mesto.

Antena je posebno korisna kada projekat zahteva stabilno čitanje sa kompaktnog tela uređaja, a ne velike spoljne panelne antene. Za programe inventara zasnovane na etiketama koji koriste UHF RFID etikete, može se postaviti blizu definisane zone skeniranja kako bi pomogla u obuhvatanju označenih kartona, dokumenata, uzoraka ili maloprodajne robe. Pošto na UHF performanse utiču materijal oznake, udaljenost, podešavanja čitača, tip kabla i okruženje instalacije, SCIVAS preporučuje testiranje antene u stvarnom okruženju pre konačnog masovnog uvođenja. Za nabavne timove, to takođe pomaže da se potvrdi da li izabrana antena, izlaz čitača, dužina kabla i format oznake mogu da zadovolje predviđeni dnevni tok rada pre nego što se obave veće porudžbine.

Često postavljana pitanja

Za koju vrstu RFID projekta je ova antena najprikladnija?

ZK-ANT7070 je najprikladnija za kompaktne UHF RFID sisteme kojima je potrebna kontrolisana zona čitanja u ograničenom prostoru za instalaciju. Tipični projekti uključuju inventarne klupe, logističke prelazne tačke, ugrađene čitač uređaje, ormare za praćenje alata, samouslužne kioske, male pristupne tačke i proveru imovine na nivou radne stanice gde bi velika panelna antena bila nepotrebna ili teška za montažu.

Može li se ova antena zaista koristiti kao RFID antena dugog dometa?

Da, ali termin dugog dometa treba razumeti u odnosu na uslove UHF RFID sistema. Ova antena od 5dBi podržava domet čitanja od 0-5m u odgovarajućim postavkama. Stvarna udaljenost zavisi od snage čitača, osetljivosti taga, gubitka u kablu, ugla montaže, obližnjeg metala ili tečnosti i lokalnih RF smetnji. Preporučuje se testiranje sa stvarnim tagovima.

Zašto antena koristi cirkularnu polarizaciju?

Cirkularna polarizacija pomaže anteni da doslednije čita tagove kada ugao taga nije fiksiran. U logističkim i inventarnim tokovima rada, tagovi mogu biti okrenuti nagore, bočno ili pod blagim uglom. Ovaj dizajn smanjuje osetljivost na orijentaciju u poređenju sa strogo linearnim smerom čitanja, pomažući integratatorima da izgrade tolerantniju zonu skeniranja za predmete u pokretu ili naslagane predmete.

Koja opcija frekvencije treba da se izabere?

Izaberite 902-928MHz za regione i sisteme koji koriste uobičajeni UHF opseg na tržištima kao što su Sjedinjene Države, a izaberite 865-868MHz kada vaš projekat prati evropski UHF RFID opseg. Ispravna opcija treba da odgovara konfiguraciji čitača, lokalnim radio-propisima i opsegu frekvencije tagova koji se koristi u konačnom postavljanju.

Da li je ova antena pogodna za sredine sa puno metala?

Može se koristiti u blizini industrijske opreme, ali okruženje sa metalom može promeniti polje čitanja i poremetiti RFID performanse ako se instalacija ne testira pravilno. Za aplikacije sa puno metala, ostavite odgovarajući razmak, izbegnite nekontrolisane refleksije, proverite kabl i podešavanja čitača i testirajte sa tačno određenim tagovima, pozicijom montaže i ciljanom udaljenošću čitanja pre upotrebe u proizvodnji.

Kako SMA-Male konektor pomaže integraciji?

SMA-Male konektor daje inženjerima kompaktan i poznat RF interfejs za povezivanje antene sa kompatibilnim UHF čitačkim pločama ili modulima. Koristan je kada antena mora biti instalirana unutar kućišta, iza panela ili blizu definisanog prozora za čitanje. Uvek potvrdite tip konektora, dužinu kabla i usklađivanje impedanse pre konačne montaže.

Može li SCIVAS da podrži projekte izvan same antene?

Da. SCIVAS može da podrži kupce kojima je potrebno više od jedne antene tako što pomaže u usklađivanju antena sa UHF čitačima, tagovima, etiketama i zahtevima čitanja specifičnim za projekat. Ako podelite svoju ciljanu udaljenost, materijal taga, model čitača, prostor za instalaciju i region rada, naš tim može preporučiti pouzdaniju konfiguraciju za testiranje i postavljanje.
