Kompaktne PCB UHF RFID oznake za metalnu imovinu

Ovaj RFID tag je mali RFID tag za praćenje malih metalnih predmeta, koji je vodootporan, anti-kolizioni, anti-metalni i izdržljiv. Metalni RFID tag je dobro idealno rešenje za praćenje malih metalnih instrumenata. Ovaj RFID tag ima dimenzije 6x3mm i debljinu 4mm sa dometom čitanja od 0,9 metara. Mali RFID tag se široko primenjuje u logistici, industrijskoj proizvodnji i skladištenju, upravljanju magacinom, kontroli pristupa, farmaciji i praćenju pacijenata, maloprodaji, sportskom merenju vremena, nfc, avijaciji i automobilskoj proizvodnji, bibliotekama, itd.

Kompaktni PCB RFID tagovi za metalne površine napravljeni za gusta metalna sredstva

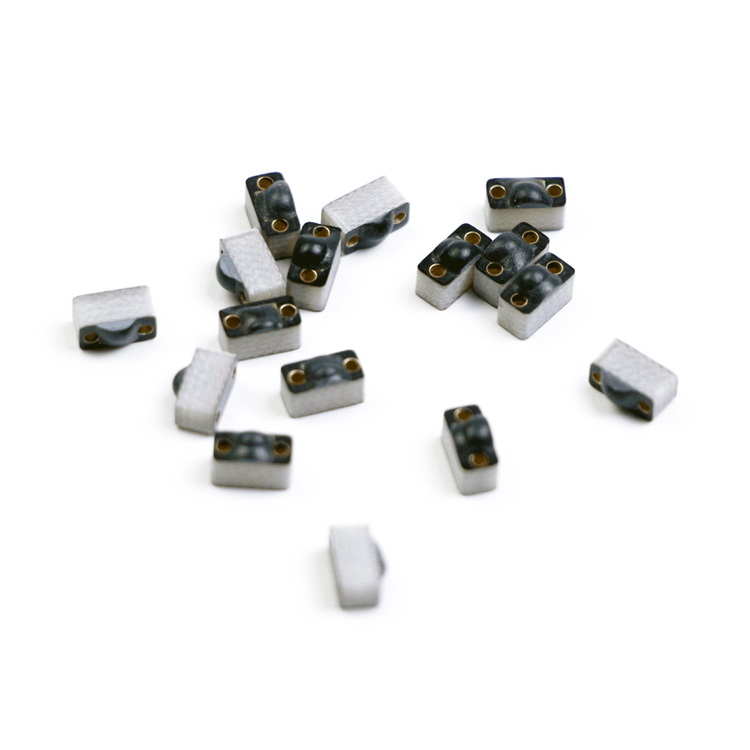

SCIVAS PCB RFID tagovi za metalne površine su dizajnirani za teške RFID zadatke koje standardne etikete ne mogu da reše: vrlo mala metalna sredstva, uske zone montaže i identifikaciju na nivou predmeta na provodljivim površinama. Model P0603-1 koristi FR4 PCB strukturu u formatu 6,0 x 3,0 mm sa IC ispupčenjem od 4,0 mm, dajući kupcima kompaktan UHF PCB RFID tag koji može da se pričvrsti direktno na alate, prihvatnice, instrumente, metalne delove i minijaturnu opremu. Umesto da se veliki tag prisilno stavlja na malo sredstvo, ovaj format daje inženjerima praktičan način da dodaju sledljivost bez promene rasporeda dela ili blokiranja normalne upotrebe.

Projektovan za stabilno čitanje na metalnim površinama

Metal obično apsorbuje ili reflektuje RF energiju, što može da raštimuje obične RFID nalepnice i skrati radno rastojanje. P0603-1 je napravljen specijalno kao PCB RFID tag za metalne površine, pa su njegov dizajn antene i PCB kućište prilagođeni za upotrebu na metalnim površinama. U proverenim uslovima na metalu, tag može da postigne do 0,9 m sa fiksnim čitačem u US opsegu 902–928 MHz i do 0,8 m u EU opsegu 865–868 MHz. Za mobilnu inspekciju, može da postigne do 0,5 m u US opsegu i do 0,45 m u EU opsegu kada se koristi sa odgovarajućom ručnom opremom.

Mali format za alate, instrumente i metalne komponente

Glavna vrednost ovog mikro RFID taga za metalne površine za alate nije samo njegova mala veličina, već i ravnoteža između zauzete površine, načina montaže i čitljivih performansi. Teži oko 0,5 g i može se instalirati lepkom, što ga čini pogodnim za praćenje kompaktnih alata, identifikaciju kalupa, sledljivost malih metalnih komponenti, upravljanje laboratorijskim instrumentima i serijalizovanu kontrolu opreme. Standardna boja kućišta je crna, a dostupne su i bele, crvene, zelene i plave opcije za projekte koji zahtevaju vizuelno grupisanje ili prepoznavanje faze procesa.

UHF protokol, struktura memorije i upotreba za čitanje i pisanje

Ovaj mali RFID tag za metalne površine za metalne instrumente prati EPCglobal Gen2 i ISO/IEC 18000-6C. Radi u frekvencijskim opsezima EU 865–868 MHz i US 902–928 MHz, što pomaže integratorima da primene isti koncept proizvoda u regionalnim UHF sistemima. Dostupne su H3 i H9 IC opcije. Struktura memorije uključuje EPC 96 bita, proširivo do 480 bita, USER 512 bita i TID 64 bita, što omogućava da tag nosi identitet proizvoda, referencu procesa, status održavanja ili vezu ka bazi podataka o sredstvima. Funkcionalnost čitanja i pisanja, 100.000 ciklusa pisanja i zadržavanje podataka 50 godina čine ga pogodnim za evidenciju sredstava dugog životnog ciklusa.

Izdržljivost za tokove industrijskog praćenja sredstava

Za fabrike, magacine, zone avio-održavanja, prostorije sa medicinskim instrumentima, automobilske proizvodne linije i industrijske sisteme skladištenja, tag mora da preživi rukovanje kao i skeniranje. P0603-1 ima IP68 ocenu, jednogodišnju garanciju i radni temperaturni opseg od -20°C do +100°C. Opseg temperature skladištenja je od -20°C do +150°C. REACH, RoHS i CE odobrenja podržavaju projekte koji zahtevaju dokumentaciju o materijalima usklađenu sa propisima. Ovi detalji čine proizvod snažnom opcijom za IP68 UHF RFID tag za projekte industrijske opreme gde kompaktna veličina i čitljivost na metalu moraju da funkcionišu zajedno.

Prilagođenost primeni i sistemska integracija

P0603-1 je veoma pogodan za projekte RFID oznaka na metalnim sredstvima gde svaki predmet mora biti brzo identifikovan bez barkod skeniranja u vidnom polju. U širem programu RFID oznaka za metalne površine, ovaj model se obično bira za najmanja sredstva, dok se veći formati mogu koristiti za kontejnere, police, palete i tešku opremu. Može da dopuni i druge RFID oznake koje se koriste van metala, stvarajući jedinstvenu strukturu sledljivosti za mešovite tipove sredstava. Tokom planiranja projekta, kupci treba da testiraju konačnu poziciju montaže, snagu čitača, ugao antene i geometriju okolnog metala, jer ovi faktori utiču na stvarne performanse čitanja.

Zašto nabaviti PCB RFID oznake za metalne površine od SCIVAS

Kao RFID dobavljač fokusiran na fabričku proizvodnju, SCIVAS podržava kupce kojima je potrebna ponovljiva proizvodnja, praktična prilagođavanja i jasna tehnička komunikacija pre masovnog uvođenja. P0603-1 je dostupan sa MOQ od 50 komada, a stari asortiman proizvoda pokazuje referentnu jediničnu cenu od 0,22–0,63 USD u zavisnosti od uslova naručivanja. Možemo da razgovaramo o izboru čipa, potrebama za bojom, kodiranju, testiranju uzoraka i odgovarajućim scenarijima čitača. Za projekte koji uključuju inspekciju ruta ili terenske provere sa RFID ručnim čitačima, preporučujemo validaciju uzoraka na stvarnim metalnim sredstvima pre finalizovanja plana uvođenja.

Često postavljana pitanja

P1: Koja je glavna primena P0603-1 PCB RFID oznaka za metalne površine?

O1: P0603-1 se uglavnom koristi za identifikaciju veoma malih metalnih sredstava gde obične RFID nalepnice gube performanse. Pogodan je za kompaktne alate, kalupe, male metalne delove, instrumente, učvršćivače i opremu kojoj je potrebno serijalizovano praćenje u fabrikama, skladištima, servisnim prostorijama, laboratorijama ili proizvodnim linijama.

P2: Zašto da izaberem PCB oznaku za metalne površine umesto standardne RFID nalepnice?

O2: Standardna RFID nalepnica može biti poremećena zbog metala, što dovodi do slabog ili nestabilnog čitanja. PCB oznaka za metalne površine je projektovana sa strukturom i ponašanjem antene prilagođenim provodljivim površinama, pa pruža pouzdanije performanse kada se postavi direktno na metalne alate, komponente ili opremu.

P3: Koji domet čitanja može da postigne ova mikro UHF RFID oznaka?

O3: Na metalu, P0603-1 može da dostigne do 0,9 m sa fiksnim čitačem u američkom opsegu 902–928 MHz i do 0,8 m u EU opsegu 865–868 MHz. Sa ručnim čitačima, tipični maksimalni dometi su do 0,5 m u američkom opsegu i 0,45 m u EU opsegu.

P4: Koji RFID protokol i opcije čipa su podržani?

O4: Oznaka prati EPCglobal Gen2 i ISO/IEC 18000-6C, što je čini pogodnom za UHF RFID sisteme u EU i američkim frekvencijskim opsezima. Dostupne IC opcije uključuju H3 i H9, sa EPC memorijom, USER memorijom i TID memorijom za podršku serijalizaciji, podacima o sredstvu i identifikaciji na nivou sistema.

P5: Da li je lepljiva montaža dovoljna za industrijsku upotrebu?

A5: Lepljenje pomoću samolepljive površine pogodno je za mnoge ravne ili blago zakrivljene metalne površine, posebno kada je sredstvo malo i mehanički otvori nisu praktični. Za oštre uslove kontakta, izloženost hemikalijama ili okruženja sa jakim vibracijama, kupci treba da testiraju montažnu površinu i mogu da kombinuju lepljenje sa metodama zaštite specifičnim za projekat.

Q6: Može li tag da izdrži okruženja sa visokom temperaturom?

A6: Tag podržava rad od -20°C do +100°C i skladištenje od -20°C do +150°C. To ga čini pogodnim za mnoga industrijska okruženja, ali ga ne treba smatrati univerzalnim tagom za visoke temperature. Za ekstremnu toplotu, cikluse čišćenja ili posebne hemikalije, preporučuje se testiranje uzorka.

Q7: Koje informacije se mogu kodirati u tag?

A7: Kupci obično kodiraju EPC broj, ID sredstva, referencu serije, kontrolni kod ili serijski broj povezan sa bazom podataka. Sa dostupnom EPC memorijom, USER memorijom i TID memorijom, tag može da podrži i jednostavnu identifikaciju i detaljniju sledljivost životnog ciklusa, u zavisnosti od softvera i sistema čitača koji se koriste.

Spisak PCB RFID oznaka za metalne površine

Napomena: Dometi čitanja navedeni u tabeli ispod mogu se značajno razlikovati od stvarnih rezultata zbog razlika u uslovima testiranja. Za tačne rezultate uvek ih proverite praktičnim testiranjem.


  P0603-1 tehnički list proizvoda
