Mini PCB RFID oznaka za praćenje metalnog alata
- USD 0.22-1.88
- 100 komada
- PD05-1
- Crna ( bela,crvena,zelena,plava..)
- FR4(PCB)
- Prečnik 5mm
Mini PCB RFID oznaka radi na metalnom alatu, ima IP68 zaštitu, programabilnu EPC memoriju i lepljivu montažu za kompaktnu imovinu.
Mini PCB RFID oznaka za metal za kompaktnu metalnu imovinu
Ova mini PCB RFID oznaka za metal dizajnirana je za kompaktne metalne alate, komponente mašina i malu industrijsku imovinu gde standardne RFID oznake mogu biti prevelike. Sa PCB strukturom prečnika 5 mm, UHF radom 865–928 MHz i EPC memorijom koja se programira od strane korisnika, pomaže timovima za održavanje da identifikuju male metalne predmete tokom kontrole alata, popisa imovine i radnih procesa servisiranja opreme. FR4 PCB telo, lepljivo montiranje i IP68 zaštita čine je pogodnom za metalne površine u zahtevnim industrijskim okruženjima.
Za projekte koji zahtevaju širu identifikaciju metalne imovine, ova kompaktna oznaka može se izabrati zajedno sa drugim RFID oznakama za metal i upariti sa odgovarajućim RFID čitačima u skladu sa rastojanjem čitanja, prostorom za instalaciju i regionalnim zahtevima za frekvenciju.
Tehničke specifikacije za industrijsko praćenje alata
| Veličina | Prečnik 5 mm |
| Debljina | 4,0 mm sa IC ispupčenjem |
| Materijal | FR4 PCB |
| Boja | Crna, dostupne i bele, crvene, zelene, plave i druge boje |
| Način montaže | Lepak |
| Težina | 0,5 g |
| Vazdušni interfejs protokol | EPC Global Gen2, ISO/IEC 18000-6C |
| Radna frekvencija | EU 865–868 MHz / US 902–928 MHz |
| Tip čipa | Alien Higgs-3 |
| Memorija | EPC 96 bita do 480 bita, USER 512 bita, TID 64 bita |
| Ciklusi pisanja | 100.000 puta |
| Funkcionalnost | Čitanje/pisanje |
| Zadržavanje podataka | 50 godina |
| Primenljiva površina | Metalne površine |
| Domet čitanja sa fiksnim čitačem | Do 1,0 m na metalu pri US 902–928 MHz; do 0,8 m na metalu pri EU 865–869 MHz |
| Domet čitanja sa ručnim čitačem | Do 0,6 m na metalu pri US 902–928 MHz; do 0,4 m na metalu pri EU 865–869 MHz |
| Garancija | 1 godina |
| IP zaštita | IP68 |
| Temperatura skladištenja | -20 ～ +150℃ |
| Radna temperatura | -20 ～ +100℃ |
| Sertifikati | REACH odobreno, RoHS odobreno, CE odobreno |

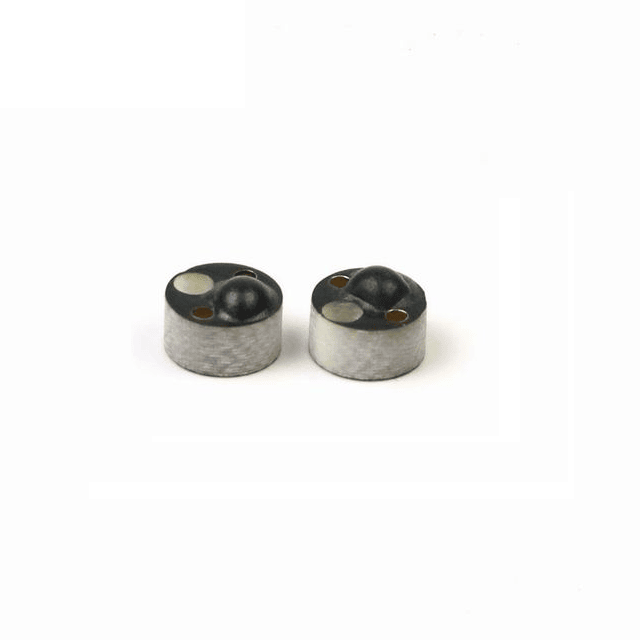

Slika proizvoda
Mini PCB RFID oznaka za metal za praćenje alata: pregled proizvoda
Mini PCB RFID oznaka za metal podržava UHF praćenje alata na metalnim površinama uz IP68 zaštitu, EPC memoriju koja se programira i lepljivo montiranje za kompaktnu imovinu.
Ovaj proizvod je RFID oznaka za metalne površine razvijena za kontrolu alata i sledljivost održavanja, a predstavljena je kao Mini PCB RFID oznaka za metalne površine za praćenje alata u okviru asortimana PCB RFID oznaka za metalne površine. Ova verzija je posebno relevantna kada kupac treba da je montira na metalna sredstva. Konačnu konfiguraciju treba izabrati na osnovu stvarnog čitača, sistema, načina ugradnje i uslova radnog okruženja, a ne samo na osnovu izgleda.
Njen glavni projektni fokus obuhvata PCB RFID oznaku za metalne površine, kompaktnu RFID oznaku za alat, praćenje industrijskih sredstava i oznaku za metalnu opremu, pri čemu se detaljna konfiguracija određuje prema nameni i zahtevima sistema.
Ključne prednosti
Koristi strukturu osmišljenu da smanji probleme u performansama koje konvencionalne RFID oznake mogu imati u blizini metala.
Podržava trajnu identifikaciju alata, opreme, kontejnera, regala i drugih metalnih sredstava.
Nudi izbore montaže i kućišta za industrijska okruženja u kojima obične samolepljive etikete možda nisu prikladne.
Tipične primene
Ovaj proizvod se može razmotriti za:
Praćenje alata, kalupa, mašina i sredstava za održavanje.
Magacinski regali, predmeti za višekratni transport, kontejneri i oprema za povrat.
Projekti u proizvodnji, logistici, IT imovini, inspekciji i industrijskoj sledljivosti.
Izbor i prilagođavanje
Pre ponude ili izrade uzorka, potvrdite sledeće detalje projekta:
Frekvencija, protokol, čip, dimenzije oznake i očekivani domet očitavanja.
Vrsta metala, položaj montaže, raspoloživi zazor i orijentacija.
Lepak, šraf, zakovica, ugrađivanje ili drugi način instalacije.
Zahtevi za temperaturu, udarce, vlagu, hemikalije i izlaganje spoljnim uslovima.
Često postavljana pitanja
Zašto je potrebna oznaka za metal?
Metal može da raštimuje ili reflektuje RF energiju i smanji performanse obične RFID etikete. Dizajn za metal je namenjen za instalaciju na metalna sredstva, ali konačni domet očitavanja i dalje zavisi od modela oznake, snage čitača, postavljanja antene, orijentacije i okruženja instalacije.
Može li se ovaj proizvod prilagoditi za projekat?
Dostupne opcije zavise od izabranog modela. Navedite potrebnu količinu, tehničku platformu, potrebe za grafikom ili numerisanjem i okruženje projekta kako bi se odgovarajuća konfiguracija mogla proveriti pre proizvodnje.
Zatražite preporuku prilagođenu projektu
Za tačniju preporuku i ponudu navedite primenu, potrebnu količinu, kompatibilni čitač ili sistem, željene dimenzije, površinu za montažu, radno okruženje, potrebe za prilagođavanjem i odredište isporuke. Testiranje uzorka se preporučuje kada su performanse čitanja, kompatibilnost softvera ili otpornost na uslove okoline kritični.
Spisak PCB RFID oznaka za metalne površine
Napomena: Dometi čitanja navedeni u tabeli ispod mogu se značajno razlikovati od stvarnih rezultata zbog razlika u uslovima testiranja. Za tačne rezultate uvek ih proverite praktičnim testiranjem.
| Model | Čip | Dimenzije | Domet čitanja |
| P0603-1 | H3 / H9 | 6x3x4mm | 0.40~0.90m |
| P0606-1 | UCODE8 | 6x6x3mm | 2.30~7.40m |
| P0606-2 | H3 / H9 / UCODE8 | 6x6x4mm | 0.80~1.10m |
| P0701-1 | M750 | 7x1.6x1.6mm | 0.15~1.00m |
| P0703-1 | M4QT | 7x3x1mm | 0.20~1.50m |
| P0803-1 | UCODE8 | 8x3x3mm | 1.00~8.00m |
| P0905-1 | R6P | 9x5x1.6mm | 0.30~1.50m |
| P1003-1 | R6P | 10x3.5x1mm | 0.30~1.50m |
| P1003-2 | M750 | 10x3.5x2mm | 0.40~1.50m |
| P1004-1 | H3 / H9 | 10x4x2mm | 0.75~1.35m |
| P1005-1 | M4QT | 10x5x2mm | 0.60~1.50m |
| P1204-1 | UCODE8 | 12x4x1.5mm | 0.60~1.50m |
| P1204-2 | UCODE8 | 12x4x1.5mm | 0.90~2.40m |
| P1207-1 | M4QT | 12x7x2.5mm | 0.90~2.40m |
| P1307-1 | UCODE8 | 13x7x3mm | 1.50~4.00m |
| P1307-2 | H9 | 13x7x3mm | 0.80~3.00m |
| P1501-1 | M750 | 15x1.8x1.6mm | 0.80~2.00m |
| P1504-1 | UCODE8 | 15x4x2mm | 1.00~8.00m |
| P1604-1W | M750 | 16x4x2mm | 0.80~2.00m |
| P1806-1 | H3 / H9 | 18x6x3mm | 1.80~2.60m |
| P1808-1 | M4QT | 18x8x2.5mm | 1.80~2.60m |
| P2006-1W | H9 | 20x6x2mm | 0.80~2.00m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3.50~5.50m |
| P2208-1 | UCODE8 | 22x8x2.5mm | 2.00~4.00m |
| P2208-2 | UCODE8 | 22x8x2mm | 2.00~4.00m |
| P2208-3 | H3 / H9 | 22x8x3mm | 2.60~4.50m |
| P2309-1 | M750 | 23x9x3.5mm | 2.00~4.00m |
| P2312-1 | H9 | 23x12x2.5mm | 2.00~4.00m |
| P2509-1 | M4QT | 25x9x2.5mm | 2.00~4.00m |
| P2510-1 | UCODE8 | 25x10x2mm | 2.00~4.00m |
| P2510-2 | UCODE8 | 25x10x3mm | 8.50~16.50m |
| P2808-1W | M750 | 28x8x2mm | 2.00~4.00m |
| P2908-1 | H9 | 29x8x1.2mm | 1.50~3.50m |
| P3005-1 | UCODE8 | 30x5x1mm | 0.70~3.10m |
| P3005-2 | H3 / H9 | 30x5x2mm | 0.70~3.10m |
| P3005-3 | UCODE8 | 30x5x3mm | 2.50~6.00m |
| P3010-1 | M4QT/M781 | 30x10x1mm | 1.00~3.60m |
| P3206-1 | M781 | 32x6x1.6mm | 2.00~4.60m |
| P3310-1 | M4QT | 33x10x3mm | 3.00~4.50m |
| P3310-2 | H3 / H9 | 33x10x3.5mm | 2.60~4.50m |
| P3516-1 | M781 | 35x16x2.5mm | 3.50~5.50m |
| P3611-1 | H9 | 36x11x2mm | 3.00~6.00m |
| P3613-1 | M4QT | 36x13x2.5mm | 3.00~5.00m |
| P3613-2 | M781 | 36x13x2.5mm | 3.50~5.50m |
| P3613-3 | UCODE8 | 36x13x3mm | 2.00~3.50m |
| P3613-4 | H3 / H9 | 36x13x3.5mm | 2.50~4.70m |
| P4010-1 | M781 | 40x10x1mm | 2.00~4.60m |
| P4010-2 | H3 / H9 | 40x10x2.1mm | 2.80~4.50m |
| P4010-3 | UCODE8 | 40x10x3mm | 3.00~3.50m |
| P4215-1 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4215-2 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4520-1 | H3 / H9 | 45x20x3mm | 3.50~6.00m |
| P4921-1 | ICODE SLIX | 49x21x3mm | 5.00~8.0cm |
| P5010-1 | UCODE8 | 50x10x1mm | 3.00~5.00m |
| P5010-2 | UCODE8 | 50x10x1mm | 4.00~5.00m |
| P5010-3 | M781 | 50x10x3.5mm | 3.50~6.00m |
| P5010-4 | R6P | 50x10x3mm | 3.00~6.00m |
| P5018-1W | M781 | 50x18x1.1mm | 1.20~3.10m |
| P5213-1 | UCODE8 | 52x13x3mm | 3.50~6.00m |
| P5213-2 | H9/M781 | 52x13x3.5mm | 3.50~6.00m |
| P5605-1 | UCODE8 | 56.5x5.0x1.3mm | 1.50~3.50m |
| P5918-1 | M781 | 59x18x3mm | 5.00~9.20m |
| P6015-1W | M781 | 60x15x3mm | 5.00~9.20m |
| P6020-1 | UCODE8 | 60x20x3mm | 6.50~7.00m |
| P6020-2 | UCODE8 | 60x20x3.5mm | 5.50~9.00m |
| P6020L | XBL2005-KX | 60x20*1mm | 3.00~6.00m |
| P6020LM | XBL2005-KX | 60x20*3mm | 3.00~6.00m |
| P6025-1W | H9 | 60x25x2mm | 3.50~6.00m |
| P6030-1W | H9 | 60x30x3mm | 3.50~6.00m |
| P6030-2W | M781 | 60x30x3mm | 4.00~6.00m |
| P7020-1 | H9/M781 | 70x20x3.5mm | 5.00~7.00m |
| P7020-2 | H3 / H9 | 70x20x3.6mm | 6.30~10.00m |
| P7030-1W | H9 | 70x30x3mm | 5.00~9.00m |
| P7035-1 | UCODE8 | 70x35x3.7mm | 5.10~11.30m |
| P7525-1 | UCODE8 | 75x25x3mm | 6.30~10.30m |
| P7920-1 | M4QT | 79x20x2.5mm | 5.00~9.00m |
| P8005-1 | UCODE8 | 80x5x2mm | 3.00~4.00m |
| P8008-1 | H3 / H9 | 80x8x3.5mm | 3.10~4.20m |
| P8020-1 | UCODE8 | 80x20x3mm | 6.00~9.00m |
| P8020-2 | H9/M781 | 80x20x3.5mm | 5.00~7.00m |
| P9020-1 | H3 / H9 | 90x20x3.7mm | 6.30~10.80m |
| P9020-2 | H3 / H9 | 90x20x5mm | 6.30~10.80m |
| P9525-1 | UCODE8 | 95x25x3.5mm | 3.00~6.50m |
| P9525-2 | UCODE8 | 95x25x3mm | 8.00~12.50m |
| P9525-3 | H3 / H9 / M4QT | 95x25x3.55mm | 4.30~9.60m |
| P9525-4 | H9 | 95x25x3mm | 3.00~6.50m |
| P9525-5 | M780 | 95x25x3mm | 6.30~10.80m |
| P9525-6 | Ucode 7xm | 95x25x3.5mm | 3.00~6.50m |
| P11009-1 | UCODE8 | 110x9.6x1.2mm | 10.00~13.00m |
| P13060-1 | UCODE8 | 130x60x3.9mm | 7.00~21.00m |
| PD04-1 | M781 | D4.5x3mm | 0.30~1.10m |
| PD05-1 | UCODE8 | D5x3mm | 0.80~6.20m |
| PD06-1 | UCODE8 | D6x1.6mm | 0.10~1.20m |
| PD06-2 | M781 | D6x2.5mm | 0.70~1.20m |
| PD06-3 | H3 / H9 / UCODE8 | D6x4mm | 0.45~0.85m |
| PD09-1 | M781 | D09x3mm | 1.50~2.60m |
| PD10-1 | M750 | D10x1.6mm | 0.30~1.30m |
| PD10-1 | UCODE8 | D10x3mm | 1.50~4.00m |
| PD10-2 | M4QT | D10x2mm | 0.40~1.20m |
| PD12-1W | R6P | D12x11x3.5mm | 0.80~1.50m |
| PD13-1 | H3 / H9 | D13x2mm | 0.90~1.50m |
| PD16-1 | UCODE8 | D16x2mm | 2.00~6.00m |
| PD16-2 | M4QT | D16x2.5mm | 1.20~3.00m |
| PD16-3 | M780 | D16x3mm | 1.50~3.30m |
| PD17-1 | H9 | D17x2.5mm | 1.50~3.30m |
| PD18-1 | H9 | D18x2.5mm | 1.50~3.30m |
| PD20-1 | UCODE8 | D20x2mm | 2.50~4.20m |
| PD20-2 | H9 | D20x2.5mm | 1.20~2.00m |
| PD20-3 | M780 | D20x3mm | 2.00~3.70m |
| PD25-1 | H9 | D25x2.5mm | 2.00~3.70m |
| PD25-2 | UCODE9 | D25x9.8x3mm | 3.50~6.50m |
| PD40-1 | R6-P | D40x3mm | 3.50~6.80m |
