Minijaturne FR4 UHF oznake za metalnu industrijsku imovinu

PCB RFID Tag za metalne površine je konstruisan od FR-4 materijala, sa IP68 ocenom za vrhunsku pouzdanost i izdržljivost. Veoma je otporan na temperaturu, što ga čini pogodnim za upotrebu u različitim teškim uslovima. Oznaka se može instalirati na različite načine, kao što su zavrtnji, nitne, lepkovi ili drugi odgovarajući pričvršćivači. Kompatibilan je sa ISO18000-6C (EPC C1G2) protokolom i ima jedinstveni globalni ID, što ga čini pogodnim za širok spektar aplikacija za praćenje i upravljanje imovinom.

Oznaka je izrađena od FR-4 materijala sa IP68 ocenom, što pruža vrhunsku pouzdanost i izdržljivost. Veoma je otporna na temperaturu, što je čini pogodnom za različite teške uslove. Oznaka se može instalirati pomoću zavrtnjeva, nitni, lepkova ili drugih metoda. Kompatibilna je sa ISO18000-6C (EPC C1G2) protokolom i ima jedinstveni globalni ID, što je čini pogodnom za različite aplikacije za praćenje i upravljanje imovinom.

Primene:

1. Metalna okruženja

2. Praćenje imovine – oprema, delovi, kontejneri

3. Kontrola zaliha

4. Logistika

5. Petrohemija

6. Automobilska industrija

7. Bezbednost

8. Praćenje gasnih boca

9. Spoljne primene, npr. bilbordi

PCB RFID oznake na metalu za stabilnu identifikaciju metalnih sredstava

SCIVAS PCB RFID oznake za metalne površine su dizajnirane za sredstva koja se ne mogu pouzdano pratiti običnim RFID etiketama jer je montažna površina metal. Model P0606-1 koristi kompaktnu FR4 strukturu, crnu završnu obradu površine, IP68 zaštitu i UHF performanse podešene za direktnu montažu na metal. Za fabrike, magacine, logistička dvorišta, petrohemijska postrojenja, servisne prostore vozila, bezbednosne objekte i programe opreme na otvorenom, pruža praktičan način da se alatima, kontejnerima, rezervnim delovima, prihvatnicama, cilindrima, panelima i malim metalnim komponentama dodeli čitljiv digitalni identitet.

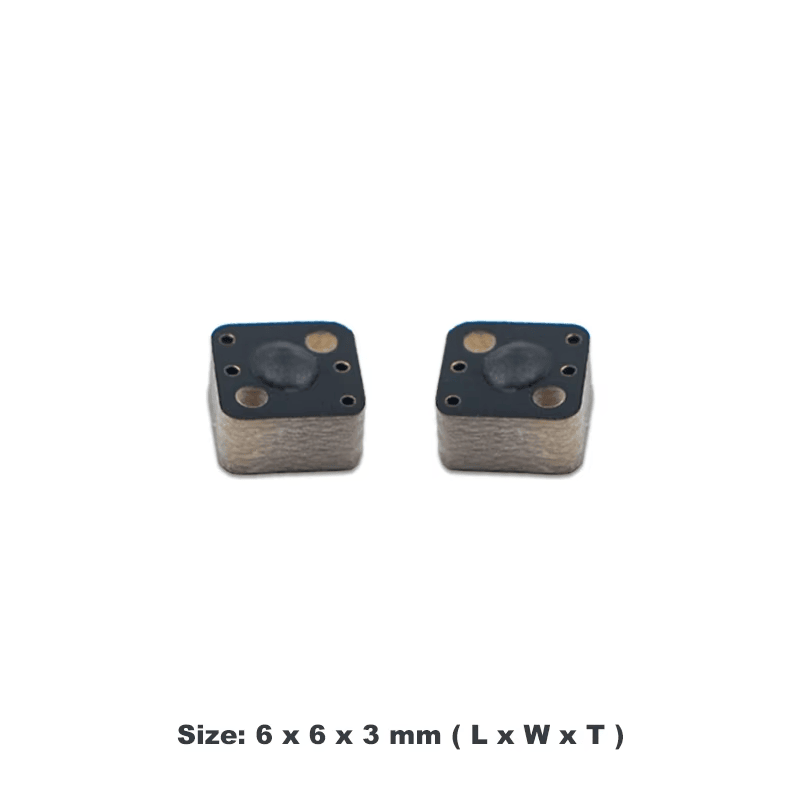

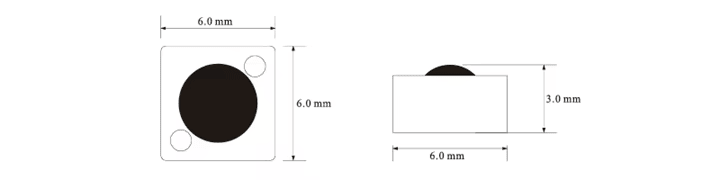

Stranica je fokusirana na P0606-1 PCB RFID oznaku za metalne površine, malu industrijsku RFID oznaku za sredstva dimenzija 6 x 6 x 3 mm. Iako je telo malo, oznaka je projektovana da radi na provodljivim površinama gde standardni inleji često gube domet ili postaju nestabilni. Prati EPC C1G2 i ISO18000-6C, koristi NXP Ucode 8 čip i pruža EPC 128-bit i TID 96-bit memoriju za identifikaciju na nivou predmeta. U projektima koji zahtevaju širu porodicu proizvoda, kupci mogu uporediti ovaj model sa drugim RFID oznakama za metalne površine za različite veličine metala, udaljenosti čitanja i okruženja za instalaciju.

FR4 konstrukcija za mala metalna sredstva

FR4 ovoj oznaci daje krutu, laganu i izdržljivu osnovu za industrijsku upotrebu. Pogodna je za aplikacije u kojima oznaka treba da ostane pričvršćena na metalnom sredstvu bez dodavanja velikog kućišta ili ometanja oblika sredstva. IP68 ocena pomaže da se oznaka zaštiti od prašine, vlage i zahtevnih uslova na lokaciji. Njen opseg radne temperature je -40 do +85℃, a opseg temperature preživljavanja dostiže -40 do +150℃, što je čini korisnim izborom za popis na teškim lokacijama, identifikaciju na otvorenom i tokove rada inspekcije opreme.

Pošto je oznaka kompaktna, može se koristiti na sredstvima sa ograničenim raspoloživim prostorom, uključujući metalne alate, uske mašinske delove, male kontejnere, instrumente, električne ormare i poslužavnike za komponente. Za mnoge kupce koji traže UHF RFID oznake za metal, glavni zahtev nije samo udaljenost čitanja, već i ponovljive performanse nakon instalacije. P0606-1 je napravljena za upravo takvu situaciju: stabilno kodiranje, pouzdano pričvršćivanje i predvidljivo skeniranje kada su antena čitača i metalno sredstvo pravilno usklađeni.

UHF performanse za praćenje metalnih površina

Domet čitanja na metalu zavisi od snage čitača, dizajna antene, regiona, materijala sredstva, orijentacije oznake i veličine metalne referentne površine. U testiranju sa fiksnim čitačem, P0606-1 može dostići 8,8 m u FCC uslovima na metalu 15 x 2 cm i 3,8 m na metalu 14 x 14 cm. U ETSI uslovima, može dostići 7,4 m na metalu 15 x 2 cm i 2,3 m na metalu 14 x 14 cm. Ove vrednosti pomažu sistem integratorima da procene udaljenost rasporeda pre terenske validacije.

Za kontrolu zaliha, tag podržava više od 10 godina čuvanja podataka i do 100.000 ciklusa prepisivanja. To ga čini pogodnim za evidenciju imovine koja može zahtevati ažuriranje tokom održavanja, cirkulacije, kalibracije, inspekcije ili promene vlasništva. Kada se koristi sa odgovarajućim RFID industrijskim čitačima, ovi RFID tagovi dugog dometa za metalne površine mogu smanjiti ručno skeniranje barkoda i poboljšati vidljivost na skladišnim policama, radnim stanicama, servisnim mestima i spoljnim prostorima za imovinu.

Opcije montaže za različite metalne predmete

P0606-1 podržava 3M lepljivu traku, zakovice, magnet i montažu vijcima. Lepljenje je korisno za čiste, ravne površine sa malim uticajem gde je brza montaža važna. Vijci ili zakovice su bolji za predmete izložene vibracijama, spoljnom kretanju, čestom rukovanju ili većem mehaničkom riziku. Magnetna montaža može podržati privremenu identifikaciju ili testiranje pre nego što se izabere konačni način pričvršćivanja. Ova fleksibilnost pomaže kupcima da standardizuju jedan kompaktan RFID tag za metalne predmete u različitim odeljenjima i za različite oblike imovine.

SCIVAS može podržati štampanje, barkod, serijski broj, kodiranje i prilagođavanje dizajna. Na primer, vlasnik imovine može zatražiti prethodno kodiranje EPC-a, vidljive serijske kodove za ručnu verifikaciju ili štampanje barkoda kako bi se RFID i vizuelna inspekcija kombinovali u jednom toku rada. Ovo je posebno korisno kada nasleđeni procesi još uvek koriste papirne dnevnike ili liste barkodova dok se uvodi novi RFID program. Tag se takođe može naručiti u malim pilot količinama jer je MOQ 50 komada, što omogućava kupcima da testiraju domet čitanja i snagu instalacije pre skaliranja.

Gde se ovaj PCB RFID tag za metalne površine najbolje uklapa

Ovaj PCB RFID tag za metalne površine je vrlo pogodan za metalna okruženja, upravljanje opremom, kontrolu zaliha, logističke kontejnere, petrohemijsku imovinu, automobilske delove, bezbednosnu imovinu, praćenje gasnih boca i spoljnu identifikaciju kao što su bilbordi ili instalirane metalne konstrukcije. Nije namenjen da zameni svaki tip taga; fleksibilne etikete, keramički tagovi, ABS kućišta i drugi RFID tagovi mogu biti bolji za različite površine, nivoe udara ili ciljne troškove. Najbolji izbor zavisi od prostora za instalaciju, očekivane udaljenosti čitanja, izloženosti uslovima sredine i toga da li tag mora da preživi čišćenje, vibracije, toplotu ili spoljne vremenske uslove.

Za kupce koji porede IP68 RFID tagove za metalnu opremu, P0606-1 nudi uravnoteženu kombinaciju kompaktne veličine, čvrstoće FR4, UHF kompatibilnosti, više načina montaže i praktične industrijske prilagodbe. SCIVAS može pomoći u pregledu lokacije primene, veličine metalne površine, tipa čitača, udaljenosti skeniranja i načina instalacije kako bi se tag izabrao kao deo kompletnog toka praćenja imovine, a ne kao samostalna komponenta.

Često postavljana pitanja

Može li se ovaj PCB RFID tag za metalne površine koristiti direktno na metalu?

Da. P0606-1 je posebno dizajniran za direktnu montažu na metalne površine. Obični RFID inleji često gube performanse na provodnim površinama, ali ova PCB struktura je podešena za rad na metalu. Konačna udaljenost čitanja i dalje zavisi od čitača, antene, veličine metala, orijentacije taga i stvarnog uslova instalacije.

Koji RFID protokol i čip koristi P0606-1?

Tag prati EPC C1G2 i ISO18000-6C, koji se široko koriste u UHF RFID sistemima za popis i praćenje imovine. Koristi NXP Ucode 8 čip, sa EPC 128-bit i TID 96-bit memorijom, podržavajući pouzdanu identifikaciju predmeta, kodiranje i interoperabilnost čitača u industrijskim projektima.

Koliko je izdržljivo FR4 kućište u teškim uslovima?

FR4 kućište je kruto, lagano i pogodno za zahtevnu industrijsku upotrebu. Tag ima IP68 ocenu, radi od -40 do +85℃, i ima temperaturni opseg preživljavanja od -40 do +150℃. Takođe podržava 98% nekondenzujuće vlažnosti, pomažući mu da performanse na otvorenom, mokrim, prašnjavim ili visoko vlažnim objektima.

Koji način montaže treba da izaberem?

Za čistu i ravnu imovinu, 3M lepak je često najbrža opcija. Za vibracije, spoljno kretanje ili oblasti sa visokim kontaktom, zavrtnji ili zakovice su obično sigurniji. Magnetna montaža može biti korisna za testiranje, privremenu identifikaciju ili pokretnu imovinu. SCIVAS može pomoći da se način fiksiranja uskladi sa površinom i ciklusom upotrebe.

Koji domet čitanja mogu da očekujem u stvarnoj upotrebi?

Testovi sa fiksnim čitačem pokazuju do 8.8 m pod FCC podešavanjima na metalu 15 x 2 cm i do 7.4 m pod ETSI podešavanjima na istoj veličini metala. Stvarni domet može biti kraći ili duži u zavisnosti od snage čitača, pojačanja antene, oblika imovine, obližnjeg metala i ugla skeniranja.

Može li SCIVAS da prilagodi tag za moj projekat?

Da. SCIVAS može da obezbedi štampanje logotipa, barkod, vidljivi serijski broj, EPC kodiranje i podršku za dizajn. Prilagođavanje je korisno kada RFID tag mora da odgovara postojećoj bazi podataka imovine, procesu održavanja ili formatu oznake za inspekciju. Kupci mogu da počnu sa MOQ od 50 komada za pilot testiranje pre veće implementacije.

Za koje primene je ovaj tag najpogodniji?

P0606-1 je pogodan za metalnu opremu, kontejnere, alate, industrijske delove, logističku imovinu, petrohemijske predmete, automobilske komponente, bezbednosnu imovinu, gasne boce i spoljne metalne konstrukcije. Posebno je koristan tamo gde su kompaktna veličina, performanse na metalu, otpornost na vlagu i fleksibilna instalacija potrebni u istom RFID projektu praćenja.

Spisak PCB RFID oznaka za metalne površine

Napomena: Dometi čitanja navedeni u tabeli ispod mogu se značajno razlikovati od stvarnih rezultata zbog razlika u uslovima testiranja. Za tačne rezultate uvek ih proverite praktičnim testiranjem.


  P0606-1 tehnički list proizvoda
