Kompaktne PCB UHF RFID oznake UCODE 8 za alat

PCB RFID tag za metalne površine je izrađen od FR-4 materijala i pruža IP68 zaštitu za vrhunsku pouzdanost i izdržljivost. Izuzetno je otporan na temperature, što ga čini pogodnim za upotrebu u različitim teškim uslovima. Tag se može montirati na različite načine, kao što su zavrtnji, nitne, lepkovi ili drugi odgovarajući pričvršćivači. Kompatibilan je sa ISO18000-6C (EPC C1G2) protokolom i poseduje jedinstveni globalni ID, što ga čini pogodnim za širok spektar primena u praćenju i upravljanju imovinom.

Tag je izrađen od FR-4 materijala sa IP68 zaštitom, što pruža vrhunsku pouzdanost i izdržljivost. Izuzetno je otporan na temperature, što ga čini pogodnim za različite teške uslove. Tag se može montirati pomoću zavrtnjeva, nitni, lepkova ili drugih metoda. Kompatibilan je sa ISO18000-6C (EPC C1G2) protokolom i ima jedinstveni globalni ID, što ga čini pogodnim za različite primene u praćenju i upravljanju imovinom.

Primene:

1. Metalna okruženja

2. Praćenje imovine – oprema, delovi, kontejneri

3. Kontrola zaliha

4. Logistika

5. Petrohemija

6. Automobilska industrija

7. Bezbednost

8. Praćenje gasnih boca

9. Spoljne primene, npr. bilbordi

RFID oznake za metalne resurse napravljene za industrijsku identifikaciju

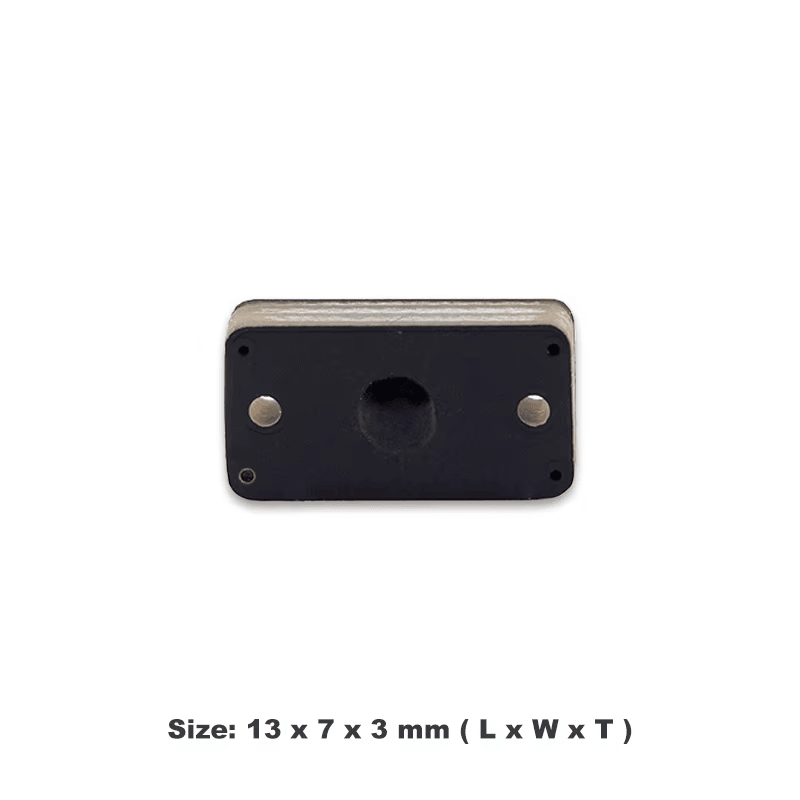

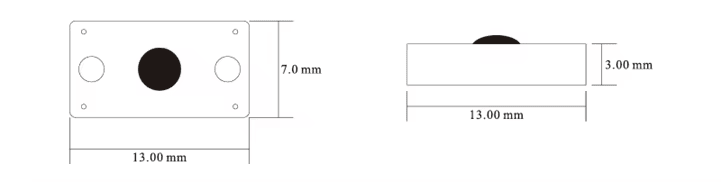

SCIVAS je dizajnirao model P1307-1 za kompanije kojima su potrebni RFID tagovi za metalne predmete bez dodavanja velikog kućišta na svaki predmet. Ovaj kompaktni PCB RFID tag za metalne površine meri 13×7×3mm i koristi FR4 telo, što ga čini pogodnim za mali alat, metalne pričvršćivače, povratne kontejnere, delove mašina, električne ormare, police i druge predmete gde je prostor ograničen. Obični RFID inleji mogu da se raštimaju kada se postave na provodljive površine, pa je ovaj tag posebno projektovan za direktno montiranje na metal. Pomaže operaterima da identifikuju predmete tokom prijema, održavanja, popisa zaliha, kruženja popravki, premeštanja u skladištu i terenskih servisnih rutina.

Kompaktna FR-4 struktura za surove metalne površine

P1307-1 je izrađen sa crnom FR-4 podlogom i teži samo 0,7 g, pa može da se pričvrsti na resurse koji su premali ili previše zakrivljeni za glomazne plastične oznake. IP68 nivo zaštite podržava prašnjavo, vlažno i spoljašnje okruženje, dok navedena otpornost na vlagu dostiže 98% bez kondenzacije. Opseg radne temperature je od -40 do +85°C, a opseg temperature preživljavanja je od -40 do +150°C. Za kupce koji upoređuju industrijske RFID oznake za metalne površine, ove specifikacije čine proizvod praktičnim za fabrike, skladišne prostore, prostorije sa opremom, petrohemijska postrojenja, auto-radionice i logističke zone u kojima se voda, uljna magla, vibracije i temperaturne promene mogu pojaviti u istom procesu.

UHF performanse za RFID oznake za praćenje metalnih resursa

Oznaka podržava EPC C1G2 (ISO18000-6C) i konfigurisana je sa NXP Ucode 8. Njena EPC memorija je 128 bita, sa 96-bitnim TID-om za identifikaciju koja se može pratiti i povezivanje sa bazom podataka. U FCC uslovima testiranja, performanse sa fiksnim čitačem mogu da dostignu 15 m na metalnoj referenci 15×2 cm i 7,0 m na metalnoj referenci 14×14 cm. Čitanje ručnim čitačem može da dostigne 4,0 m i 1,5 m na istim metalnim referencama. Ovi rezultati daju integratorima korisnu početnu tačku pri izboru UHF RFID oznaka za metalnu opremu, ali konačna validacija uvek treba da uzme u obzir snagu čitača, ugao antene, geometriju resursa, poziciju montiranja i okolne smetnje.

Mogućnosti ugradnje za opremu, alat i kontejnere

Različita sredstva zahtevaju različite načine montaže. SCIVAS podržava 3M lepljenje, zakovice, magnet i montažu vijcima, tako da se isti model može prilagoditi privremenim revizijama, trajnom označavanju opreme, programima povratnih kontejnera ili upravljanju metalnim alatima. Montaža lepljenjem je efikasna za ravna sredstva i kontrolisano rukovanje u zatvorenom prostoru. Vijci ili zakovice su bolji za sredstva izložena udarima, vibracijama, temperaturnim ciklusima ili kretanju na otvorenom. Magnetna montaža se može razmotriti kada se oznaka mora ukloniti tokom održavanja ili prenamene sredstva. Ova fleksibilnost pomaže projektnim timovima da izgrade dosledne RFID oznake sredstava za industrijske metalne alate i izbegnu korišćenje nekoliko nepovezanih formata oznaka u jednom sistemu.

Fabrička prilagođavanja za sisteme inventara i održavanja

Kao proizvođač, SCIVAS može da obezbedi štampu, označavanje logotipa, barkod, serijski broj, EPC kodiranje i podršku u dizajnu pre otpreme. To je važno kada RFID broj mora da se poklapa sa ERP, WMS, CMMS ili bazom podataka osnovnih sredstava pre nego što oznake stignu na lokaciju kupca. Za projekte koji kombinuju vizuelnu inspekciju sa RFID verifikacijom, svaka oznaka može da nosi odštampan kod dok je kodirani EPC mapiran na isti zapis o sredstvu. U poređenju sa generičkim etiketama, kompaktne RFID oznake za praćenje metalnih sredstava smanjuju ručno pretraživanje i pomažu timovima da povežu fizička sredstva sa digitalnom istorijom održavanja, statusom kalibracije, evidencijom lokacija i odgovornošću za korišćenje.

Primenljivost za industrijske i logističke projekte

P1307-1 je pogodan za metalna okruženja, kontrolu zaliha, logistiku, petrohemijsku imovinu, automobilske delove, bezbednosno upravljanje, spoljne reklamne table, povratne metalne kontejnere i RFID oznake za praćenje gasnih boca kada je potrebna mala UHF oznaka za metal. Takođe može da podrži RFID oznake za metal za magacinske zalihe kada operaterima treba brže popisivanje po policama, kutijama sa delovima i kavezima za opremu. U okviru šire SCIVAS RFID oznake za metalne površine ponude, ovaj model je najbolje pozicioniran za kompaktnu imovinu, a ne za velika izdržljiva kućišta. Može se upariti sa RFID industrijskim čitačima za fiksne tačke, portale, radne klupe ili skeniranje na radnoj stanici kada projekat zahteva automatizovanu identifikaciju van ručnih pregleda.

Zašto izabrati SCIVAS za PCB RFID projekte za metalne površine

Projekti sa metalnim sredstvima često propadaju kada se oznake biraju samo po veličini ili ceni. SCIVAS procenjuje aplikaciono okruženje, površinu za montažu, rastojanje čitanja, tip čitača, količinu, strukturu kodiranja i potrebe za vizuelnim označavanjem pre proizvodnje. MOQ počinje od 50 komada, što omogućava testiranje na stvarnim sredstvima pre prelaska na veće uvođenje. Za distributere, sistemske integratore i industrijske krajnje korisnike, P1307-1 nudi uravnoteženu opciju: mali otisak, stabilan dizajn za rad na metalnim površinama, IP68 zaštita, dugo zadržavanje podataka, 100.000 ciklusa upisa i praktična prilagođavanja iz jednog RFID izvora iz fabrike.

Često postavljana pitanja

P1: Koja je glavna namena P1307-1 RFID oznaka za metalna sredstva?

A1: P1307-1 se uglavnom koristi za identifikaciju metalnih sredstava koja ne mogu pouzdano da rade sa običnim RFID nalepnicama. Pogodan je za opremu, alate, kontejnere, ormare, mašinske delove, police i druge provodne površine. Kompaktan format od 13×7×3mm posebno je koristan kada sredstvo ima ograničen prostor za montažu, ali i dalje zahteva UHF identifikaciju.

Q2: Zašto ova etiketa bolje radi na metalu od standardne RFID nalepnice?

A2: Standardne RFID nalepnice mogu izgubiti stabilnost čitanja kada se pričvrste direktno na metal jer provodna površina menja ponašanje antene. P1307-1 je dizajniran kao PCB etiketa za metalne površine, pa je njegova struktura prilagođena montaži na metal. To pomaže da se održi predvidljivije čitanje u procesima popisa, održavanja i logistike.

Q3: Koji domet čitanja mogu da očekujem u stvarnim projektima?

A3: Pod FCC uslovima testiranja, domet sa fiksnim čitačem može dostići 15m na metalnoj referenci od 15×2cm i 7,0m na metalnoj referenci od 14×14cm. Domet sa ručnim čitačem može dostići 4,0m odnosno 1,5m. Stvarni rezultati zavise od podešavanja čitača, tipa antene, smera montaže, veličine sredstva i interferencije u okolini.

Q4: Koju metodu montaže treba da izaberem za svoja sredstva?

A4: Za čiste i ravne površine u zatvorenom prostoru, 3M lepak je obično najbrža opcija. Za sredstva izložena vibracijama, udarima, toplotnim ciklusima ili spoljnom rukovanju, zavrtnji ili zakovice su sigurniji. Magnetna montaža je korisna kada etiketa treba da se ukloni, premesti ili ponovo upotrebi tokom operacija održavanja.

Q5: Može li SCIVAS da kodira i štampa etikete pre isporuke?

A5: Da. SCIVAS može da obezbedi EPC kodiranje, obeležavanje logotipom, štampanje barkoda, serijsko numerisanje i podršku za dizajn u skladu sa pravilima vaše baze sredstava. Prethodno kodirane etikete pomažu da se smanji pripremni rad na licu mesta i olakšava integrativnim kompanijama da povežu svaku fizičku etiketu sa ERP, WMS, CMMS ili evidencijom osnovnih sredstava.

Q6: Da li je ovaj model pogodan za spoljne ili vlažne sredine?

A6: P1307-1 ima IP68 nivo zaštite i specifikovan je za vlažnost do 98% bez kondenzacije. Njegov radni temperaturni opseg je od -40 do +85°C, a temperatura preživljavanja od -40 do +150°C. Za spoljnu upotrebu i dalje preporučujemo testiranje finalne pozicije montaže, načina čišćenja i mehaničke zaštite pre masovne primene.

Q7: Kako treba da testiram ovu etiketu pre veće narudžbine?

A7: Počnite sa stvarnim sredstvima, a ne samo sa testom na radnom stolu. Montirajte uzorke na predviđeni način, skenirajte sa očekivane pozicije čitača i testirajte nekoliko oblika sredstava, orijentacija i udaljenosti. Ako projekat uključuje portale ili fiksne radne stanice, testirajte tokom normalnog kretanja kako bi finalna postavka čitanja odražavala svakodnevni rad.

Spisak PCB RFID oznaka za metalne površine

Napomena: Dometi čitanja navedeni u tabeli ispod mogu se značajno razlikovati od stvarnih rezultata zbog razlika u uslovima testiranja. Za tačne rezultate uvek ih proverite praktičnim testiranjem.


  P1307-1 tehnički list proizvoda
