LF RFID markeri za mapiranje podzemnih komunalnih trasa

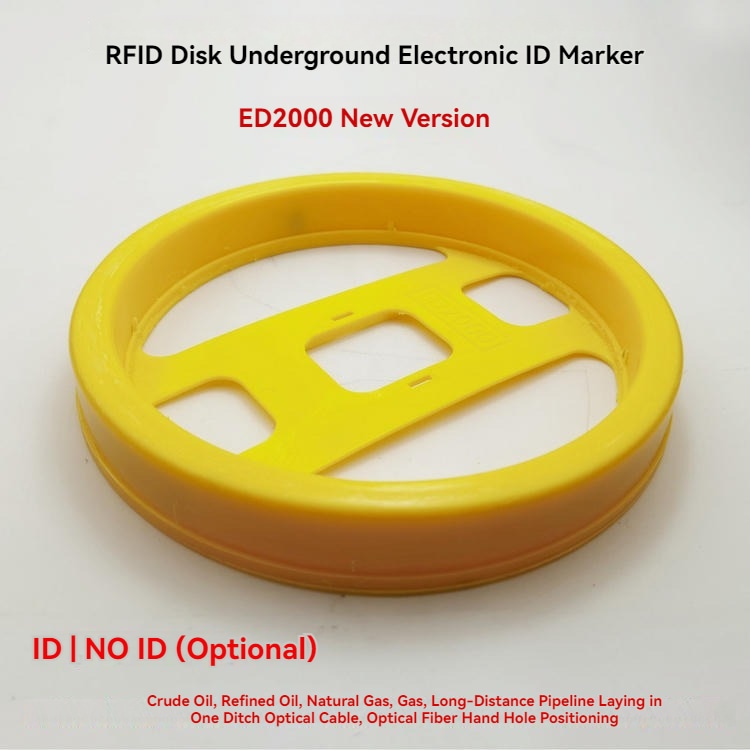

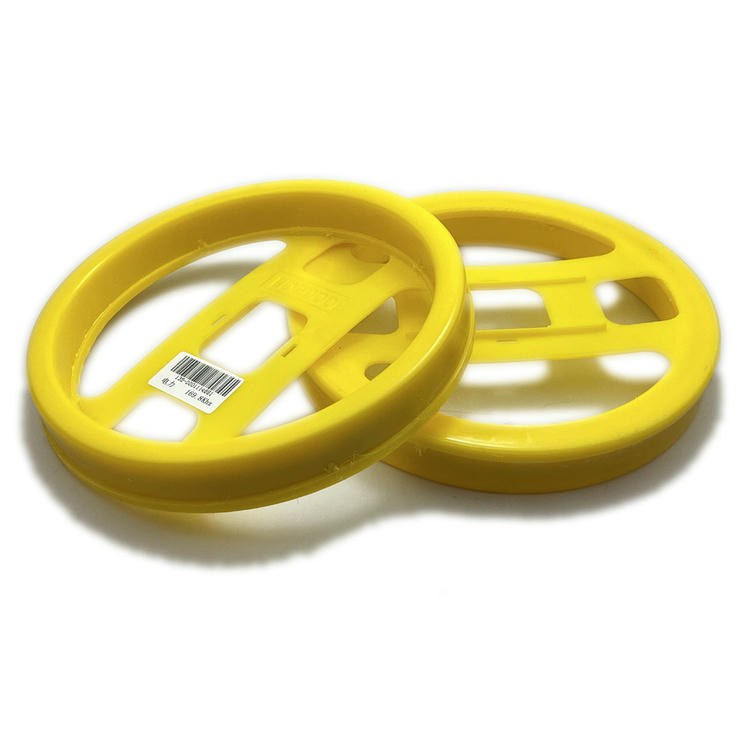

ED2000 podzemni elektronski marker ima dva modela (ID ili Non ID). Sastoji se od zatvorenog kućišta koje sadrži pasivnu antenu - niskofrekventno rezonantno kolo podešeno na određenu frekvenciju. ID verzija integriše ID čip.

ED2000: Dalekovodi/Kablovi/Cevi/Kvar pasivni LF RFID

Podzemni elektronski ID marker

2 . PRIMENE

ED2000 se može instalirati na određenom intervalu, na skretanju promene pravca trase i na pojedinim tačkama događaja, kao što su priključne tačke, ventili, šahtovi, T-račve, itd. U zavisnosti od važnosti 'projekta' i budžeta, gustina instalacije može varirati od nekoliko metara do nekoliko desetina metara, obično 10-20 metara.
· Trasa cevovoda
· Nemetalna cev
· Razni ventili
· Merni merač
· Razna ukrštanja
· T-razgranjenje
· Promena dubine
· Uređaj za smanjenje pritiska
· Katodna zaštita
· Tačka kontrole pritiska
· Ugrađeni rezervni priključak
· Razna kolena
· Promena prečnika cevi
· Vodovodni šaht
· Poklopac
· Tačka održavanja ...



3. KARAKTERISTIKE


4 . Instalacija markera

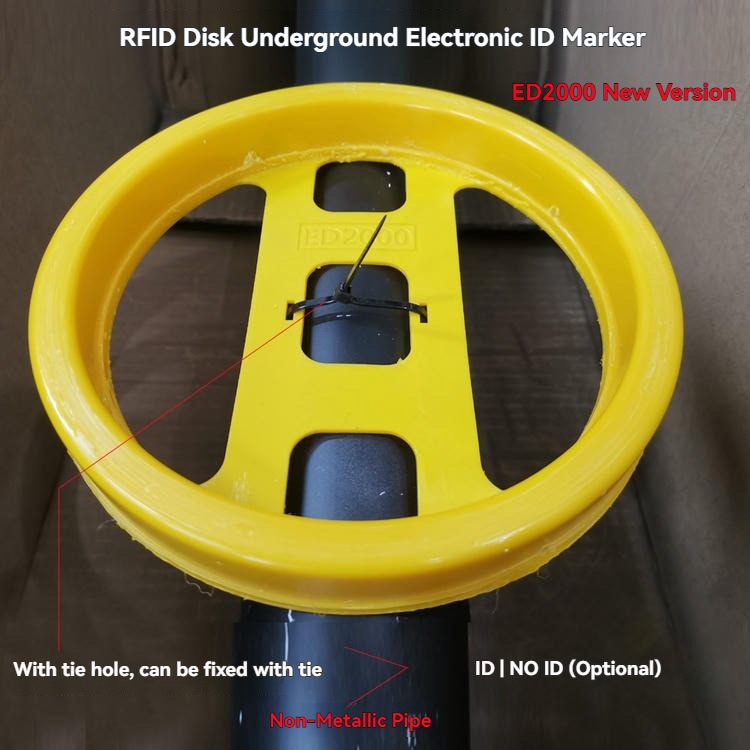

· Postavite marker na nemetalni kabl
· Postavite najmanje 4 inča (10 cm) nasipnog zemljišta preko kabla sa metalom (uključujući oklopljeni kabl, koaksijalni kabl, itd.).
· Pesak treba koristiti za pokrivanje markera pre pokrivanja zemljištem. To može pružiti bolju zaštitu markerima.

Podzemni RFID tagovi za pouzdanu identifikaciju instalacija

SCIVAS projektuje i isporučuje podzemne RFID tagove za komunalne mreže, gde tačke pod zemljom moraju ostati sledljive nakon pokrivanja zemljom ili dugoročnih građevinskih promena. ED2000 podzemni elektronski marker je pasivni LF disk marker napravljen za identifikaciju trase cevovoda, obeležavanje ventila, dokumentovanje kablova i održavanje ukopanih sredstava. Kao dobavljač podzemnih RFID tagova, SCIVAS se fokusira na praktičnu primenu na terenu: marker mora biti jednostavan za postavljanje, otporan na vlagu i pritisak, i dovoljno jasan da kasnije ekipe za lociranje mogu da razlikuju različite kategorije komunalnih instalacija.

Proizvod je dostupan u ID i non-ID verziji. Non-ID verzija radi kao frekvencijski kodirani podzemni marker, dok ID verzija integriše jedinstveni digitalni kod koji se može povezati sa projektnom evidencijom, GIS tačkom, CAD crtežom, inspekcijskim fajlom ili bazom podataka o održavanju. To pomaže komunalnim timovima da uspostave pouzdanu vezu između ukopane fizičke tačke i njenih digitalnih informacija. Za projekte koji takođe koriste vidljive etikete ili tagove za imovinu iznad zemlje, kupci mogu da pogledaju povezane RFID tagove kako bi izgradili potpuniji sistem identifikacije.

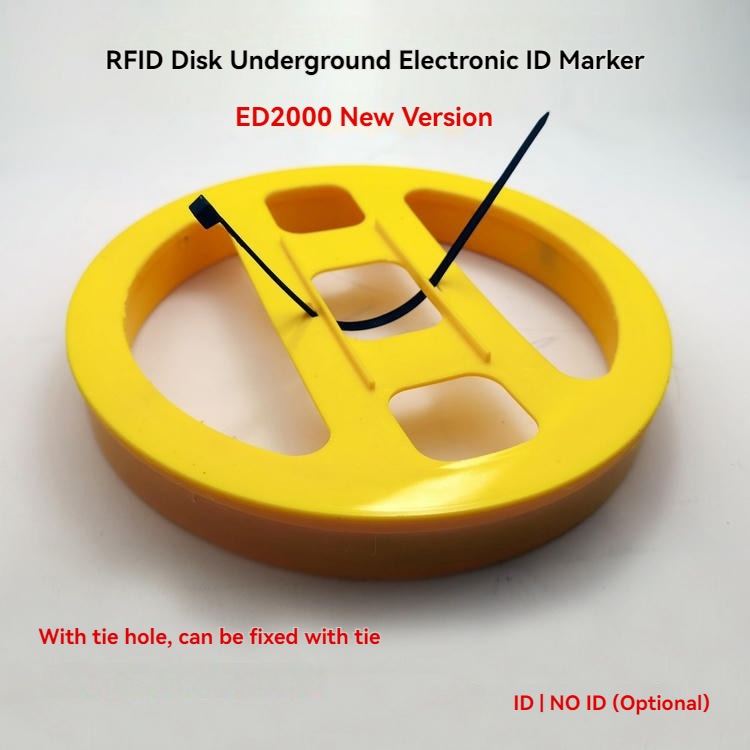

Pasivni LF disk marker za ukopane komunalne trase

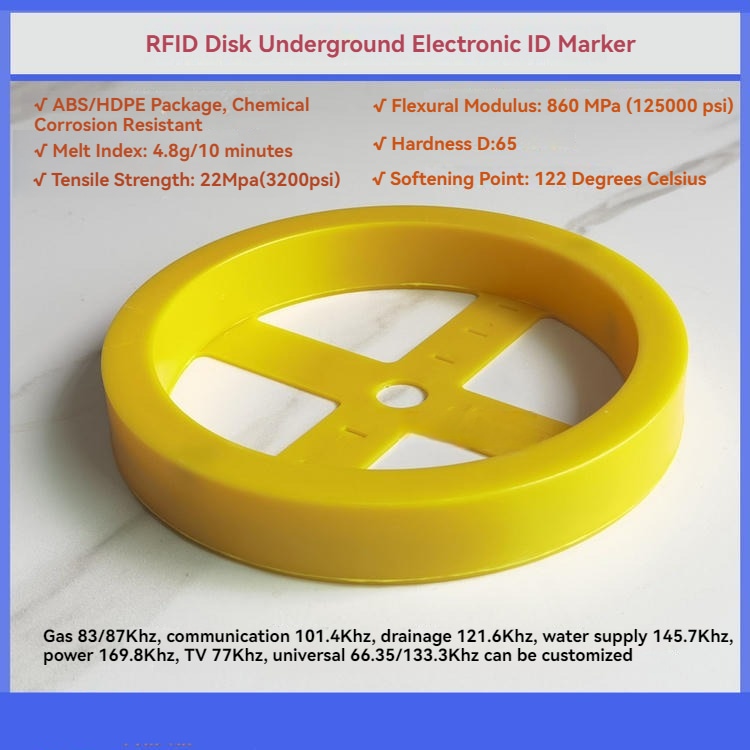

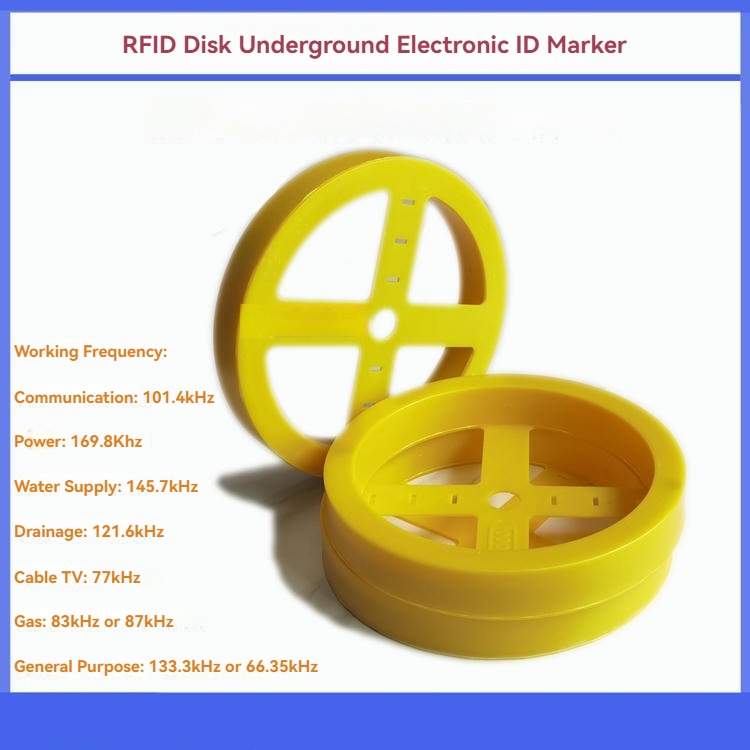

ED2000 koristi zatvorenu disk strukturu koja sadrži pasivnu antenu i niskofrekventno rezonantno kolo podešeno za aplikacije lociranja komunalnih instalacija. Ne zahteva bateriju, što omogućava duge periode rada pod zemljom. U zavisnosti od frekvencije i projektnog plana boja, marker se može koristiti za elektroenergetske vodove, vodovodne cevovode, kanalizacione sisteme, telekomunikacione trase, gasovode, kablovsku televiziju i opšte podzemne referentne tačke. Opcione frekvencije uključuju 169.8KHz za elektroenergetske vodove, 145.7KHz za vodu, 121.6KHz za kanalizacione vodove, 101.4KHz za telekomunikacije, 83KHz ili 87KHz za gas, 77KHz za kablovsku televiziju i 133.3KHz ili 66.35KHz za opštu upotrebu.

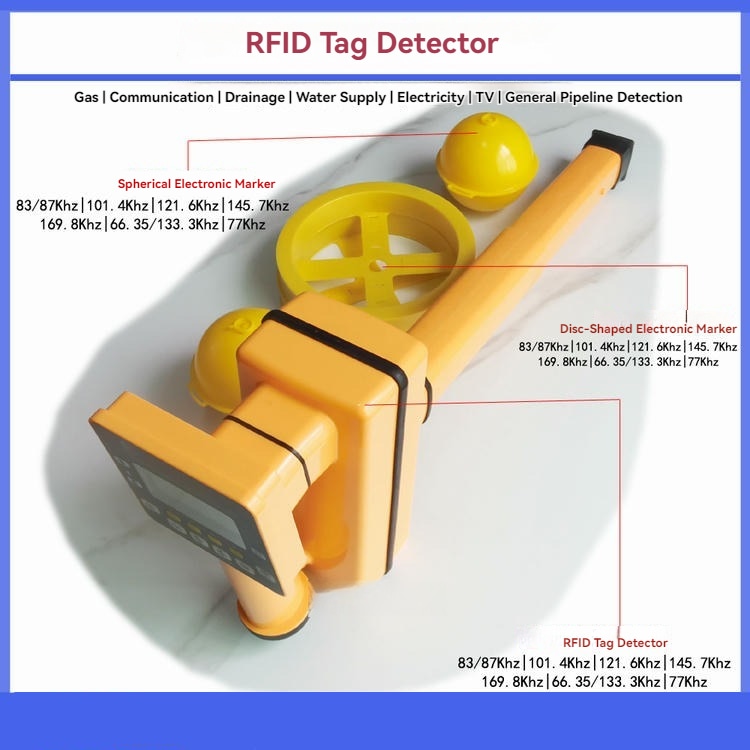

Za ukopane komunalne RFID tagove, vrednost nije samo u tagu, već i u tačnosti budućeg lociranja. ED2000 je projektovan za dubinu postavljanja do 6.5 ft (2.0 m), sa preporučenim minimalnim rastojanjem od 4 in (10 cm) od metalnih instalacija. Non-ID verzija se može koristiti sa ED8000 ili 3M Dynatel EMS lokatorom, dok je ID verzija usklađena sa ED8000. Ako kupcu trebaju i uređaji za identifikaciju iznad zemlje za skladišta, alate ili opremu na gradilištu, SCIVAS može da uskladi projekat markera sa kompatibilnim RFID čitačima za širi tok rada sa imovinom.

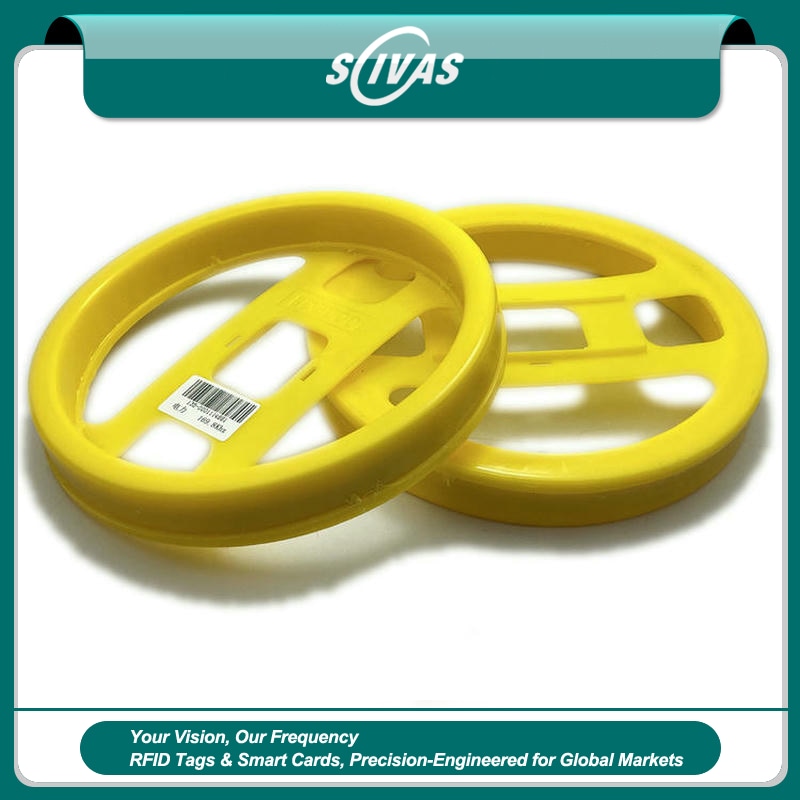

Izdržljivo kućište za uslove rovova i zatrpavanja

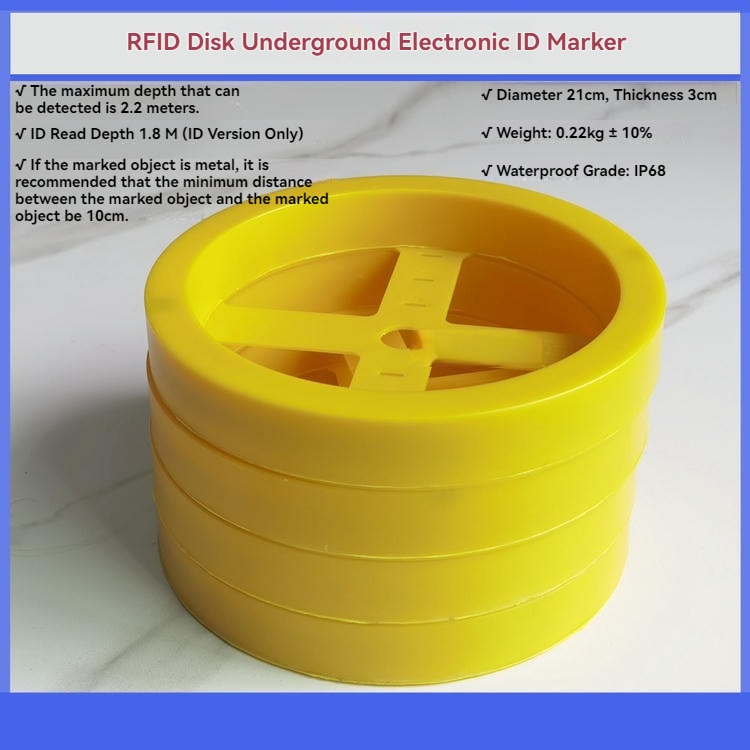

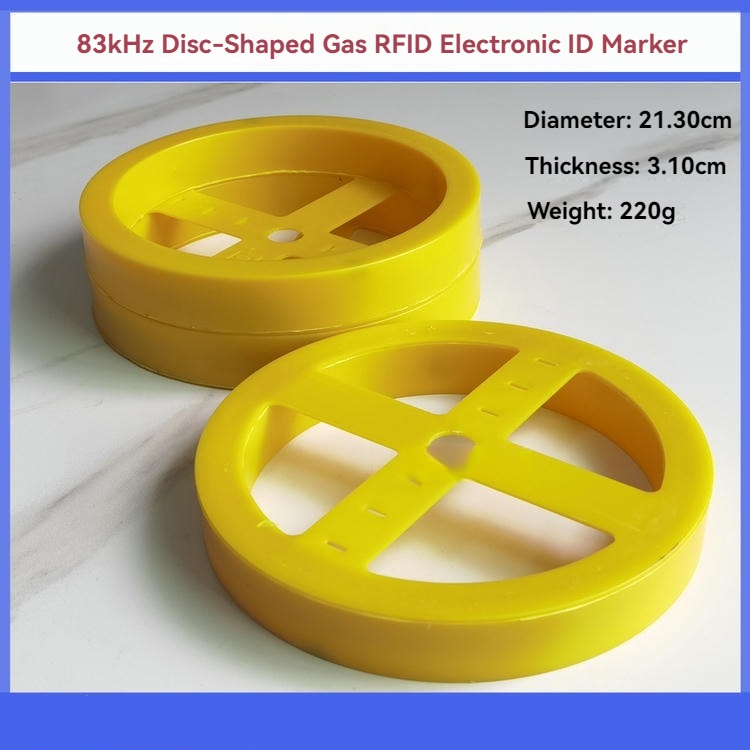

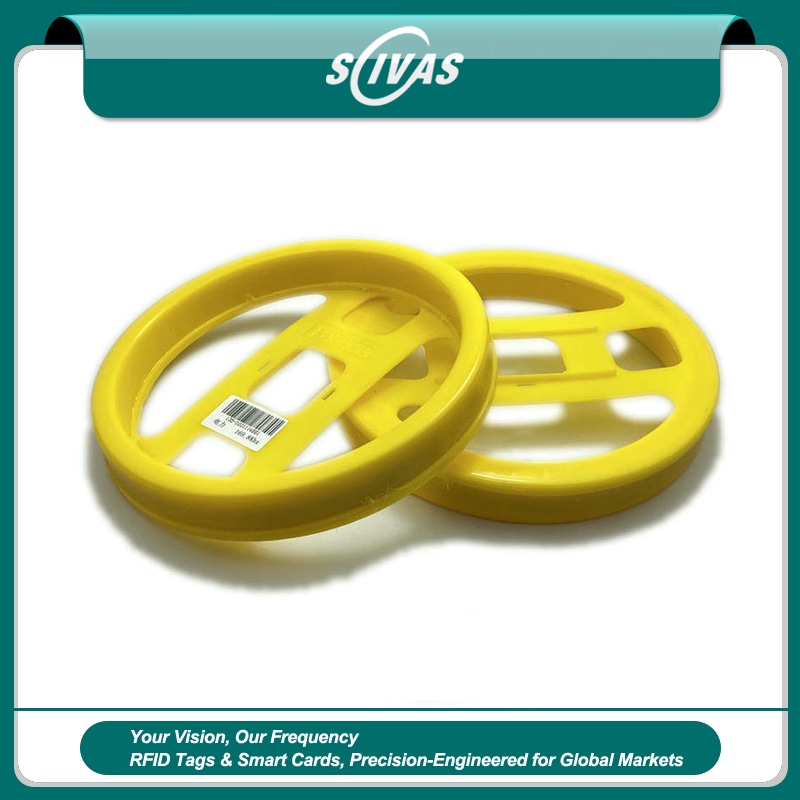

Marker koristi ABS zatvorenu ljusku u obliku okruglog diska. Standardna boja je žuta, dok se o drugim bojama može razgovarati za velike projekte kada vlasnik komunalne mreže zahteva vizuelni sistem zasnovan na kategorijama. Prečnik kućišta je 8.4 in (213 mm), visina kućišta je 1.2 in (3.1 cm), a težina je oko 220 g uz normalnu toleranciju. Njegov kompaktan profil čini ga pogodnim za postavljanje pored cevi, kabla, komore ventila, kolena, T-račve, ukrštanja, poklopca, bunara, merača, tačke kontrole pritiska, tačke katodne zaštite ili rezervisanog ugrađenog priključka.

Izdržljivost na terenu ključni je razlog zašto mnogi kupci traže dobavljača podzemnih RFID markera, a ne običnu nalepnicu ili površinsku etiketu. ED2000 ima IP68 zaštitu od vode i prašine, podržava radnu temperaturu od -20°C do 50°C i može se skladištiti od -20°C do +70°C. Kućište može izdržati pad sa 10 ft (oko 3 m) na betonski pod i specifikovano je da izdrži aksijalnu kompresiju od 10kN bez trajnog oštećenja ili gubitka elektronske funkcije.

Uputstvo za instalaciju za projekte cevovoda i kablova

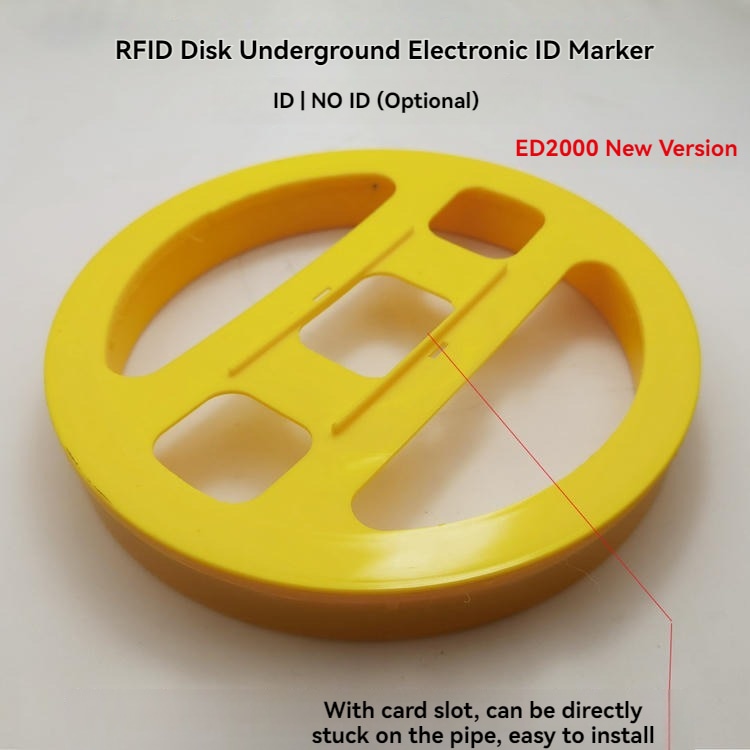

Tokom instalacije marker se obično postavlja na intervalima duž trase, na mestima promene smera, promene dubine, prelaza prečnika cevi, priključnih tačaka, ventila, šahtova, kolena i drugih tačaka kritičnih za održavanje. Uobičajen razmak može biti od nekoliko metara do nekoliko desetina metara, u zavisnosti od inženjerske važnosti, rizika na lokaciji i budžeta, pri čemu mnogi projekti koriste intervale od 10–20 m kao praktičnu referencu. Marker treba postaviti na nemetalni kabl ili cev ili u njihovoj blizini. Tamo gde je prisutan metal, oklopljeni kabl ili koaksijalni kabl, najmanje 4 in (10 cm) ispune treba da odvaja marker od metalnog objekta.

Preporučuje se pokrivanje peskom pre nego što se rov u potpunosti zaspe zemljom, jer to markeru daje zaštitni sloj. Za gradske izvođače, cilj instalacije nije samo da se završi jedna zakopana tačka, već da se smanji buduća neizvesnost kada druga ekipa otvori zemlju godinama kasnije. Jasno pozicioniranje markera pomaže u sprečavanju slučajnog oštećenja cevi, smanjuje vreme traženja i podržava uredniju predaju dokumentacije.

SCIVAS fabrička podrška za prilagođene podzemne RFID oznake

SCIVAS podržava projekte prilagođenih podzemnih RFID markera za izvođače infrastrukturnih radova, operatere komunalnih usluga, distributere i sistemske integratore. Možemo razgovarati o izboru frekvencije, ID ili non-ID verziji, zahtevima za boju, pakovanju, projektnoj dokumentaciji i potrebama za lokatorima pre proizvodnje. U poređenju sa običnim RFID oznakama za komunalne instalacije, ovaj disk marker je koristan tamo gde kupac zahteva izdržljivu zakopanu identifikaciju za gas, vodu, struju, telekomunikacije, odvodnju ili kablovske instalacije. Kada isti projekat takođe zahteva indikaciju neovlašćenog otvaranja za površinske ormariće, ventile ili pristupne tačke, RFID sigurnosne plombe mogu se dodati kao komplementarni nadzemni kontrolni proizvod.

Za kupce koji upoređuju RFID markere za cevovode, markere za lociranje zakopanih komunalnih instalacija i pasivne LF RFID disk markere, ED2000 pruža uravnoteženo rešenje: robustno disk kućište, opcionu memoriju jedinstvenog ID-a, rezonantne frekvencije specifične za komunalne instalacije, IP68 zaptivanje i jasan način instalacije. SCIVAS može pomoći nabavnim timovima da procene da li je non-ID verzija dovoljna za jednostavno lociranje ili je ID verzija bolja za evidenciju imovine i digitalno upravljanje održavanjem.

Često postavljana pitanja

Koja je glavna namena ED2000 podzemnih RFID oznaka?

ED2000 se koristi za obeležavanje i identifikaciju zakopanih komunalnih tačaka kao što su trase cevovoda, ventili, lukovi, kablovske trase, T-spojevi, šahtovi i pozicije promene dubine. Budućim timovima za lociranje daje detektabilnu referentnu tačku nakon što objekat bude pokriven, pomažući da se smanje greške pri iskopu i poboljšaju evidencije o održavanju.

Koja je razlika između ID i non-ID verzije?

Non-ID verzija se uglavnom koristi za lociranje na osnovu frekvencije, pa operater može da identifikuje kategoriju komunalnog voda preko odziva lokatora. ID verzija dodaje jedinstveni 10-cifreni kod sa 64-bitnom memorijom, što omogućava da se zakopana tačka poveže sa GIS podacima, crtežima, zapisima sa pregleda ili evidencijom upravljanja imovinom.

Na kojoj dubini se može postaviti ovaj podzemni RFID disk marker?

Navedena maksimalna dubina postavljanja je do 6.5 ft (2.0 m), u zavisnosti od uslova ugradnje i odgovarajućeg lokatora. Za stabilne performanse, marker treba pravilno pozicionirati tokom radova na rovovima i držati ga najmanje 4 in (10 cm) dalje od metalnih instalacija.

Koje frekvencije za komunalne vodove su dostupne za ovaj marker?

Dostupne opcije frekvencija uključuju 169.8KHz za struju, 145.7KHz za vodu, 121.6KHz za sanitarne sisteme, 101.4KHz za telekomunikacije, 83KHz ili 87KHz za gas, 77KHz za kablovsku televiziju, i 133.3KHz ili 66.35KHz za opšte primene podzemnog obeležavanja.

Može li se ovaj marker koristiti u blizini metalnih kablova ili oklopljenih vodova?

Da, ali razmak pri ugradnji je važan. Kada zakopana instalacija sadrži metal, oklopljeni kabl, koaksijalni kabl ili druge metalne elemente, marker treba odvojiti od metalne instalacije sa najmanje 4 in (10 cm) zemlje za zatrpavanje kako bi se podržale jasnije performanse lociranja.

Da li je kućište dovoljno čvrsto za uslove zatrpavanja rovova?

ED2000 marker koristi ABS zaptiveno kućište sa IP68 zaštitom od vode i prašine. Specificirano je da izdrži pad od 10 ft na beton i aksijalnu kompresiju od 10kN bez trajnog oštećenja ili gubitka elektronske funkcije, što ga čini pogodnim za uslove ugradnje u komunalnim mrežama, cevovodima i kablovima.

Može li SCIVAS da prilagodi podzemne RFID tagove za projekte velikih količina?

Da. SCIVAS može da razgovara o izboru frekvencije, ID ili non-ID konfiguraciji, planiranju boja, pakovanju i projektnoj dokumentaciji u skladu sa kategorijom komunalnog voda kupca i tokom ugradnje. Ovo je korisno za izvođače, distributere, sistemske integratorje i operatere koji upravljaju mrežama gasa, vode, struje, telekomunikacija, odvodnje ili kablova.
