IP68 RFID markeri za podzemne vodove i cevovode

YZ2400 podzemni elektronski marker ima dva modela (ID ili Non ID). Sastoji se od zatvorenog kućišta koje sadrži pasivnu antenu - niskofrekventno rezonantno kolo podešeno na određenu frekvenciju. ID verzija integriše ID čip.

Sistem elektronskih markera (EMS) za opštu namenu i recikliranu vodu, pod zemljom  Disk markere punog opsega RF: YZ2400

2. PRIMENE

YZ2400 može se instalirati na određenom intervalu, na tački promene pravca i na pojedinim događajnim tačkama, kao što su priključci, ventili, šahtovi, T-razgranjenja itd. U zavisnosti od važnosti projekta' i budžeta, gustina instalacije može da varira od nekoliko metara do nekoliko desetina metara, obično 10-20 metara.

· Trasa cevovoda
· Nemetalna cev
· Razni ventili
· Merni merač
· Razna ukrštanja
· T-razgranjenje
· Promena dubine
· Uređaj za smanjenje pritiska
· Katodna zaštita
· Tačka kontrole pritiska
· Ugrađeni rezervni priključak
· Razna kolena
· Promena prečnika cevi
· Vodovodni šaht
· Poklopac
· Tačka održavanja

3. KARAKTERISTIKE


4. Instalacija markera

· Postavite marker na nemetalni kabl
· Postavite najmanje 4 inča (10 cm) nasipnog zemljišta preko kabla sa metalom (uključujući oklopljeni kabl, koaksijalni kabl, itd.).
· Pesak treba koristiti za pokrivanje markera pre pokrivanja zemljištem. To može pružiti bolju zaštitu markerima.

RFID podzemne oznake napravljene za trase ukopanih komunalnih instalacija

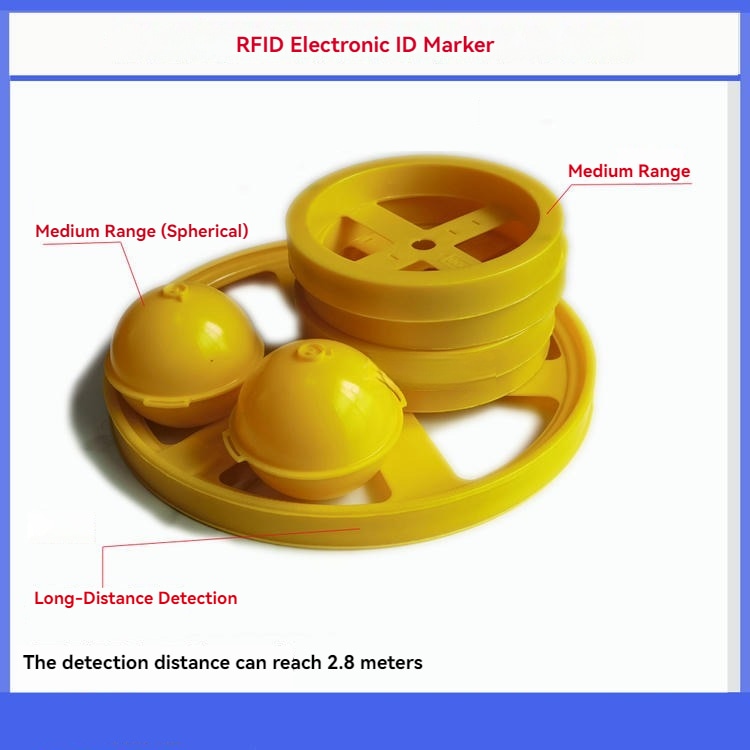

SCIVAS RFID podzemne oznake dizajnirane su za identifikaciju ukopanih komunalnih instalacija tamo gde površinske oznake, boje i signalizacija ne mogu ostati pouzdani godinama. YZ2400 je veliki diskasti podzemni elektronski marker koji se koristi za obeležavanje trasa cevovoda, kablovskih koridora, pozicija ventila, priključaka, kolena, šahtova, promena dubine, kontrolnih tačaka pritiska, bunara, rezervisanih priključaka i drugih podzemnih čvorova. On daje izvođačima i vlasnicima infrastrukture fiksnu referentnu tačku za kompatibilnu EMS opremu za lociranje, pomažući ekipama da smanje slepo iskopavanje pre održavanja ili popravke.

Ovaj proizvod pripada specijalizovanoj grani RFID oznaka jer nije napravljen za čitanje na malom rastojanju sa stola ili skeniranje površinske imovine. Umesto toga, koristi pasivnu antenu i niskofrekventno rezonantno kolo zatvoreno u izdržljivo ABS kućište u obliku diska. Kada se odgovarajući signal lokatora primeni odozgo sa zemlje, ukopani marker reflektuje podešeni odziv tako da operater može da identifikuje obeleženu trasu komunalne instalacije. Za projekte koji zahtevaju potvrdu podataka, ID verzija može da integriše jedinstveni kod od 10 cifara sa 64-bitnim memorijskim kapacitetom, dok je Non-ID verzija dostupna za osnovno lociranje zasnovano na frekvenciji.

Kućište u obliku diska, zaštita i izdržljivost na terenu

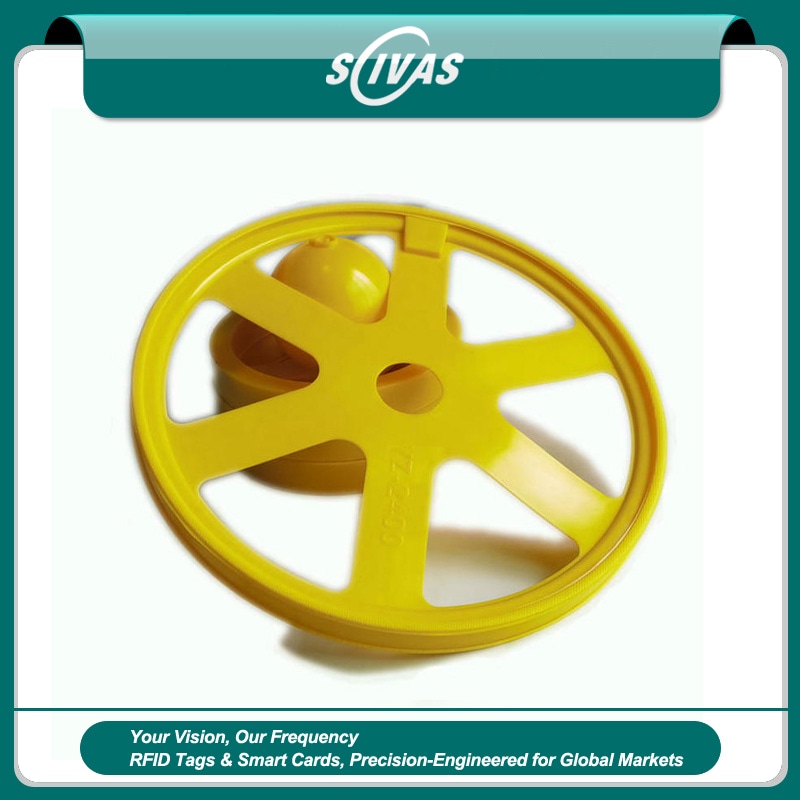

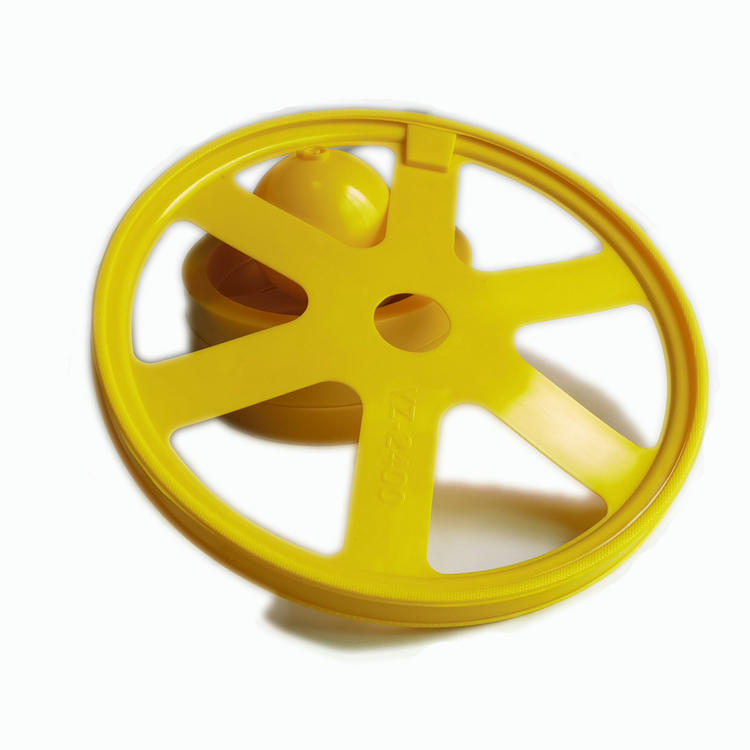

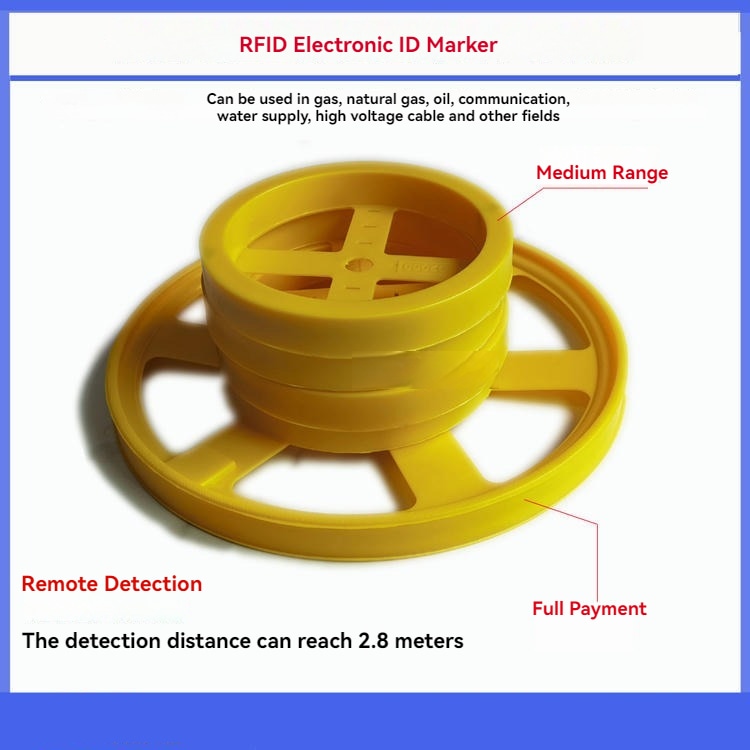

YZ2400 marker koristi strukturu diska prečnika 400 mm kako bi omogućio stabilno horizontalno postavljanje unutar rovova i komunalnih koridora. ABS kućište je projektovano za dugotrajnu upotrebu pod zemljom, sa IP68 zaštitom od vode i prašine za vlažno zemljište, prodor kišnice, blato i podzemnu vlagu. Jedinica je teška približno 220 g ±10%, što olakšava ekipama postavljanje tokom izgradnje, a istovremeno pruža dovoljnu strukturnu prisutnost za doslednu instalaciju. Može da izdrži pad sa oko 10 ft na beton i specifikovana je da izdrži aksijalni pritisak od 10 kN bez trajnog oštećenja, pucanja, curenja ili otkaza elektronske funkcije pod navedenim uslovima ispitivanja.

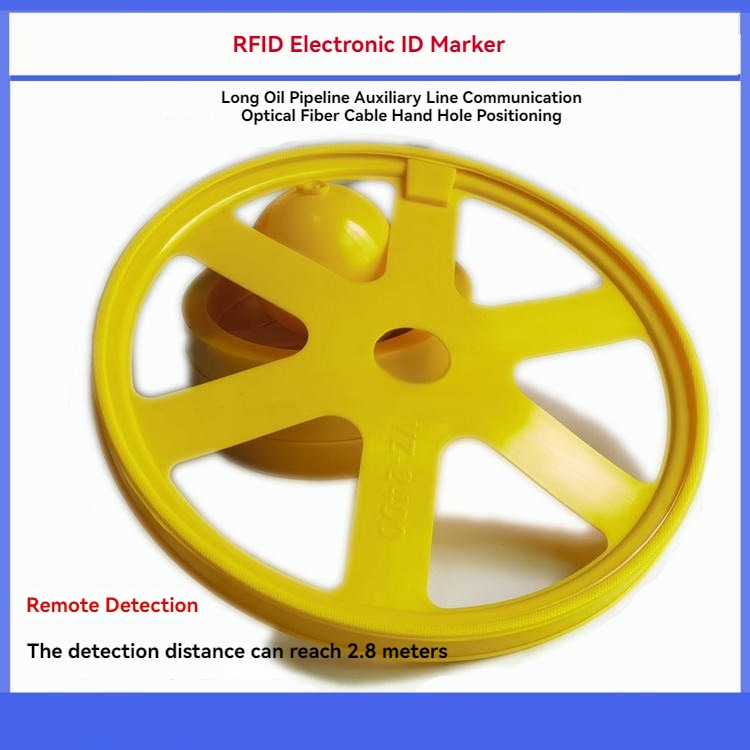

Za kupce koji upoređuju podzemne markere sa uobičajenim robusnim RFID oznakama, ključna razlika je metoda lociranja ispod zemlje. Robusna površinska oznaka obično se čita na blizinu ili se pričvršćuje direktno na opremu, dok se podzemni RFID marker postavlja ispod zemlje i detektuje iznad površine. Zbog toga je YZ2400 pogodniji za mapiranje komunalnih instalacija, pripremu budućih iskopavanja, dokumentovanje komunalnih ruta, referentne tačke za naftne i gasne vodove, identifikaciju telekomunikacionih kanala i lociranje nemetalnih cevi gde se vidljive oznake ne mogu dostaviti nakon zatrpavanja.

Opcije frekvencija za različite podzemne mreže

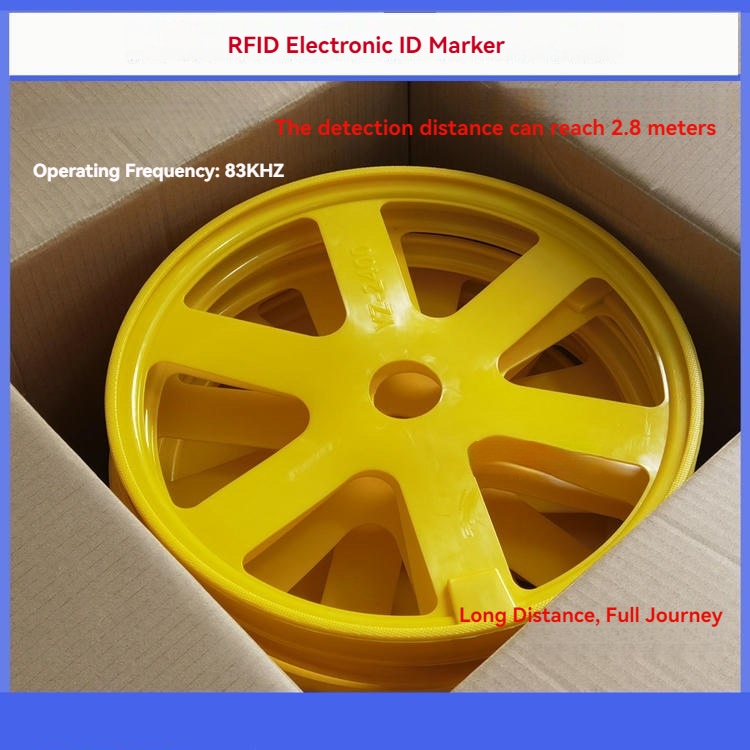

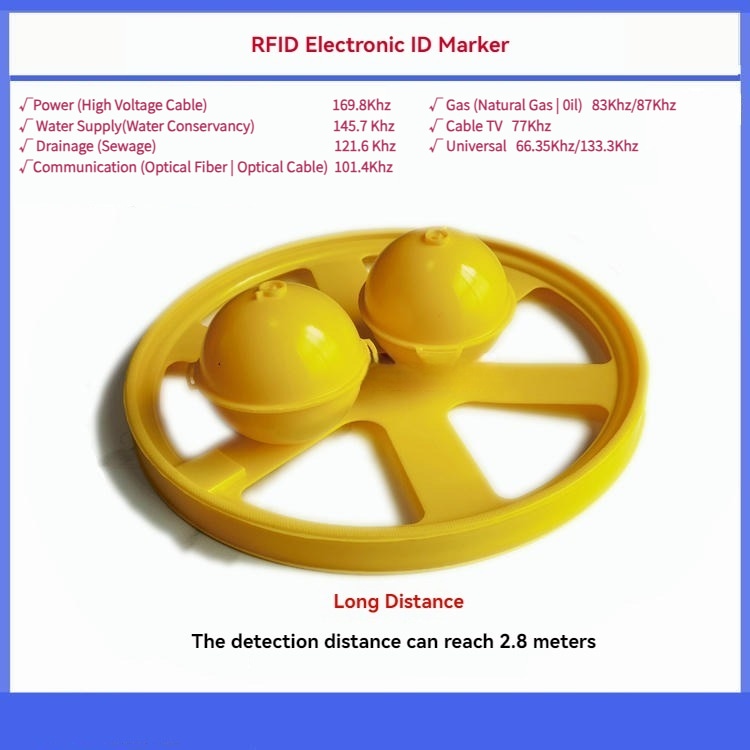

Različiti komunalni sistemi mogu se razdvojiti rezonantnom frekvencijom i označavanjem bojama, što pomaže servisnim timovima da razlikuju jednu zakopanu mrežu od druge. Dostupne opcije frekvencija uključuju 169,8 kHz za struju, 145,7 kHz za vodu, 121,6 kHz za sanitarni kanalizacioni vod, 101,4 kHz za telekomunikacije, 83 kHz ili 87 kHz za gas, 77 kHz za kablovsku televiziju i 133,3 kHz ili 66,35 kHz za opšte primene. Ova struktura omogućava da jedan projekat koristi više Underground RFID Markers u različitim kategorijama komunalnih usluga, bez oslanjanja samo na papirne crteže ili ručne beleške o trasama.

Kompatibilnost je važna za primenu na terenu. Non-ID verzija može se locirati pomoću ED8000 ili 3M Dynatel EMS Locator sistema, dok je ID verzija namenjena za upotrebu sa ED8000. Maksimalna dubina postavljanja je do 8 ft, oko 2,4 m, u zavisnosti od uslova zemljišta, ugla instalacije, performansi lokatora i okruženja na gradilištu. Minimalno rastojanje od 4 in, odnosno 10 cm, treba održavati između markera i metalnih instalacija kako bi se očuvao kvalitet signala.

Preporučeni način postavljanja i instalacije

RFID Pipeline Markers treba instalirati tamo gde će budućem radniku biti potrebna jasna potvrda, a ne samo na jednakim rastojanjima. Tipične tačke postavljanja uključuju skretanja trase, T-račvanja, ventile, tačke ukrštanja, uređaje za redukciju pritiska, mesta merenja, promene prečnika cevi, promene dubine, poklopce, servisna mesta i ugrađene rezervisane priključke. Duž pravih komunalnih trasa praktično rastojanje je često 10 do 20 m, ali guste opštinske mreže, visokorizična ukrštanja ili kritični gasovodi i vodovodi mogu zahtevati gušće postavljanje u skladu sa inženjerskim crtežima, budžetom i lokalnim zahtevima održavanja.

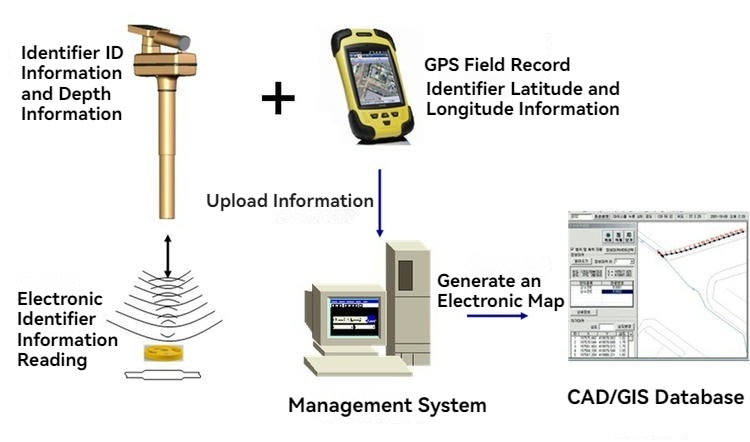

Za instalaciju, postavite marker ravno i u ravni iznad trase instalacija, izbegavajući direktan kontakt sa metalnim konstrukcijama. Na nemetalnim cevovodima ili kablovskim trasama, marker se može postaviti na predviđenu tačku i zatim prekriti odgovarajućim zasipom. Kada je instalacija blizu metalu, preporučuje se minimalno odvajanje od 10 cm zemlje. Pesak se može koristiti oko markera pre zatrpavanja radi smanjenja habanja, bolje fizičke zaštite i stvaranja čistijeg sloja podloge. Marker treba da ostane usklađen sa evidencijom mapiranja kako bi ekipe za lociranje mogle pravilno da tumače terenske rezultate tokom budućih radova.

Fabričko prilagođavanje i snabdevanje za projekte

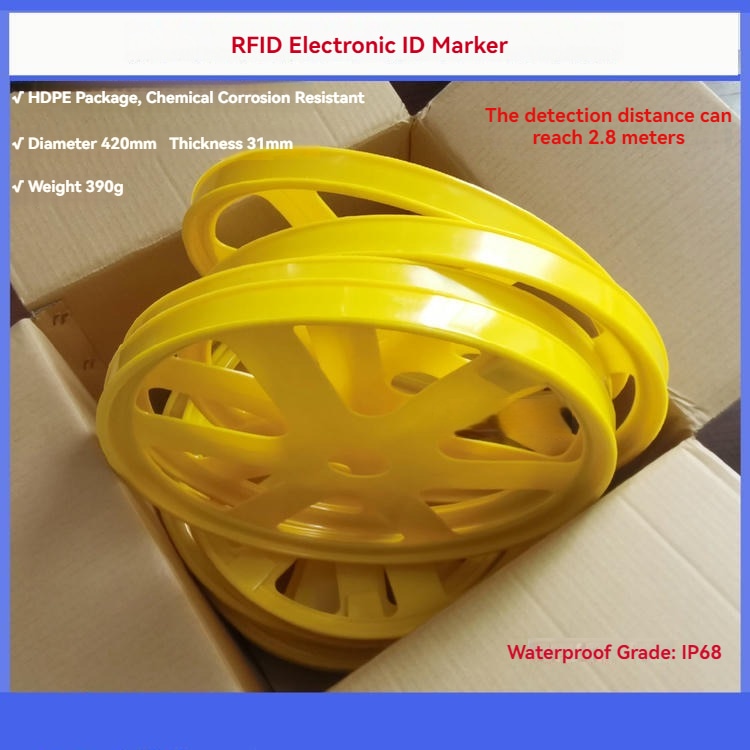

SCIVAS može da podrži snabdevanje za projekte RFID markera za komunalne instalacije koji se koriste u telekomunikacijama, vodovodu, gasu, elektroenergetici, odvodnji, kablovskoj televiziji, naftovodima i projektima opšte komunalne infrastrukture. Masovno prilagođavanje može uključivati izbor boje, konfiguraciju frekvencije, izbor ID ili Non-ID verzije, zahteve za pakovanje u kartonske kutije i smernice za primenu na osnovu uslova zakopane trase. Standardno pakovanje u kartonskim kutijama je 50 komada, sa oko 14 kg neto težine i 15 kg bruto težine po kutiji. Za mešovita gradilišta, markeri za podzemne trase mogu se kombinovati i sa vidljivim identifikacionim proizvodima kao što su RFID sigurnosne plombe za nadzemne ormariće, brojila i kontrolisana sredstva za održavanje.

Kao fabrički dobavljač, SCIVAS se fokusira na izradu RFID podzemnih oznaka koje su praktične za nabavne timove, izvođače radova, operatore komunalnih usluga i službe održavanja. Pomažemo kupcima da usklade odgovarajuću frekvenciju, logiku postavljanja, kompatibilnost lokatora i plan pakovanja za projekat. Bilo da se obeležavaju novi cevovodi pre zatrpavanja ili poboljšava sledljivost postojećih trasa, YZ2400 pruža izdržljivu zakopanu referentnu tačku za bezbednije upravljanje komunalnim instalacijama.

Često postavljana pitanja

Čemu su RFID podzemne oznake uglavnom namenjene?

RFID podzemne oznake uglavnom se koriste za obeležavanje zakopanih komunalnih trasa i važnih podzemnih čvorova koje je možda potrebno ponovo pronaći nakon zatrpavanja. Pogodne su za cevovode, nemetalne cevi, telekomunikacione vodove, elektroenergetske trase, vodovodne mreže, gasovode, ventile, T-račve, poklopce i tačke održavanja gde površinske oznake nisu dovoljno pouzdane.

Da li je YZ2400 pasivni ili aktivni podzemni marker?

YZ2400 je pasivni podzemni elektronski marker. Za normalno lociranje nije mu potrebna unutrašnja baterija. Zapečaćena unutrašnja struktura uključuje pasivnu antenu i podešeno niskofrekventno rezonantno kolo. Kada se kompatibilni lokator koristi iznad zemlje, marker odgovara na svojoj specifičnoj frekvenciji tako da ekipe mogu da identifikuju zakopanu poziciju.

Koja je maksimalna dubina postavljanja za ovaj marker?

Navedena maksimalna dubina postavljanja je do 8 ft, odnosno oko 2,4 m. Stvarni rezultati detekcije mogu da variraju u zavisnosti od stanja zemljišta, dubine ugradnje, orijentacije markera, smetnji od obližnjeg metala i performansi lokatora. Za stabilne rezultate na terenu, marker treba postaviti ravno, jasno dokumentovati i držati podalje od direktnog kontakta sa metalom.

Koje frekvencije su dostupne za različite komunalne instalacije?

Dostupne opcije frekvencija uključuju 169,8 kHz za struju, 145,7 kHz za vodu, 121,6 kHz za sanitarije, 101,4 kHz za telekomunikacije, 83 kHz ili 87 kHz za gas, 77 kHz za kablovsku televiziju i 133,3 kHz ili 66,35 kHz za opštu upotrebu. Izbor frekvencije pomaže ekipama da razdvoje različite ukopane mreže.

Može li se marker isporučiti sa jedinstvenim ID kodom?

Da. SCIVAS može da isporuči i ID i Non-ID verzije. ID verzija integriše jedinstveni 10-cifreni kod sa 64-bitnim memorijskim kapacitetom, što je korisno kada projekat zahteva potvrđen identitet sredstva umesto samo lociranja putem frekvencije. Non-ID verzija je pogodnija za osnovno obeležavanje podzemnih trasa i projekte osetljive na cenu.

Gde treba instalirati RFID markere za cevovode?

Treba ih instalirati na tačkama koje su važne za buduće lociranje, inspekciju ili iskopavanje. Uobičajene pozicije uključuju skretanja na trasi, ventile, priključne tačke, tačke ukrštanja, T-odvojke, merne uređaje, promene dubine, promene prečnika cevi, tačke kontrole pritiska, rezervisane priključke, šahtove, bunare, poklopce i redovne intervale duž pravih delova trase.

Koje mere predostrožnosti pri instalaciji treba poštovati u blizini metala?

Kada se marker postavlja u blizini metalnih instalacija, ostavite najmanje 4 in, odnosno 10 cm, ispuna zemlje između markera i metalnog objekta. Ovo je posebno važno oko oklopljenog kabla, koaksijalnog kabla ili drugih metalnih konstrukcija. Sloj peska takođe može pomoći da se marker zaštiti pre konačnog pokrivanja zemljom.
