Zaptiveni LF RFID markeri za podzemne cevovode

Podzemni elektronski marker ima dva modela (ID ili Non ID). Sastoji se od zatvorenog kućišta koje sadrži pasivnu antenu - niskofrekventno rezonantno kolo podešeno na određenu frekvenciju. ID verzija integriše ID čip. U zavisnosti od rezonantne frekvencije i boje, ED1500 se koriste za obeležavanje širokog spektra podzemnih instalacija, kao što su telekomunikacioni vodovi, mreže napajanja, mreže kablovske televizije, vodovodni cevovodi, kanalizacione mreže, naftovodi i gasovodi i tako dalje.

RFID marker za lociranje podzemnih objekata: identifikator opštinskih kablovskih vodova i komunalnih cilindara

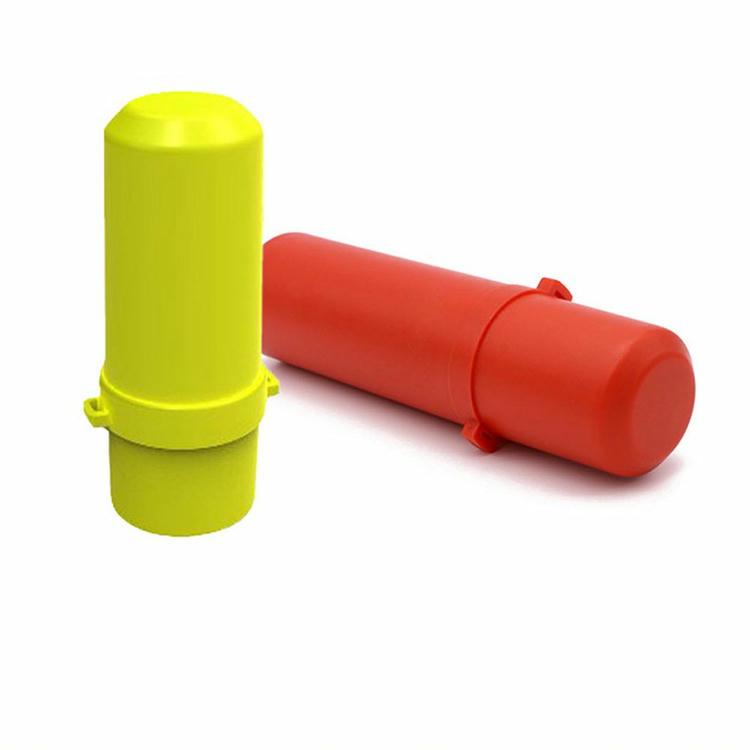

ED1500 podzemni elektronski marker ima dva modela (sa ID-om ili bez ID-a). Sastoji se od zatvorenog kućišta koje sadrži pasivnu antenu—niskofrekventno rezonantno kolo podešeno na određenu frekvenciju. Verzija sa ID-om integriše ID čip. U zavisnosti od rezonantne frekvencije i boje, ED1500 obeležava širok spektar podzemnih objekata, kao što su telekomunikacioni vodovi, elektroenergetske mreže, kablovske televizijske mreže, vodovodni cevovodi, kanalizacione mreže, naftovodi i gasovodi, itd.

Primena：
ED1500 se može instalirati na određenom intervalu, na tački promene pravca trase i na pojedinim događajnim tačkama, kao što su priključci, ventili, šahtovi, T-račvanja, itd. U zavisnosti od važnosti projekta's i budžeta, gustina instalacije može varirati od nekoliko metara do nekoliko desetina metara, obično 10-20 metara.

Frekvencija (može se prilagoditi)：
Struja:169.8khz
Voda:145.7 kHz
Sanitarna:121.6 kHz
Telekom:101.4 kHz
Gas:83 kHz
Kablovska TV:77 kHz
Opšte:66.35 kHz



 Obim upotrebe:

1. Za direktno ukopane nemetalne gasovode, elektroenergetske, vodovodne, telekomunikacione, kanalizacione i druge cevovode i objekte obavezno je koristiti elektronske identifikacione sisteme;
2. Za direktno ukopane metalne gasovode, elektroenergetske, vodovodne, telekomunikacione, kanalizacione i druge cevovode i objekte, izabrati
upotrebu elektronskih markera na osnovu složenosti trasa;

3. Za sve vrste ventila podzemnih gasovoda, elektroenergetskih, vodovodnih, telekomunikacionih, kanalizacionih i drugih cevovoda;

4. Za sve šahtove koji nisu vidljivi ili mogu biti zatrpani opštinskim putevima i zelenilom):

5. Za sve podzemne gasovode, elektroenergetske, vodovodne, telekomunikacione, kanalizacione i druge cevovode koji nisu na skretanjima pristupnih šahtova;

6. Za tačke grananja i spojeve svih podzemnih gasovoda, elektroenergetskih, vodovodnih, telekomunikacionih, kanalizacionih i drugih cevovoda, kao što su
T-račve i redukcioni spojevi;

7. Za ukrštanje svih podzemnih gasovoda, elektroenergetskih, vodovodnih, telekomunikacionih, kanalizacionih i drugih cevovoda sa drugim
podzemnim objektima.

8. Za gasovode, elektroenergetske, vodovodne, telekomunikacione, kanalizacione i druge cevovode koji prelaze preko puteva, reka, zgrada ili drugih objekata javne
namene. Oba kraja zaštitne cevi gasovoda mogu biti dva kraja zaštitne cevi gasovoda:

9. Kada je promena dubine gasovoda, elektroenergetskih, vodovodnih, telekomunikacionih, kanalizacionih i drugih cevovoda veća od 0,5 metara,
lokacija je visoka ili niska;

10. Za sve prethodno ukopane krajeve cevi za gas, struju, vodovod, telekomunikacije, kanalizaciju itd.

11. Za oba kraja podzemnih cevovoda kao što su gasovodi, elektroenergetski, vodovodni, telekomunikacioni, kanalizacioni i drugi, položeni tehnologijom bez rova

12. Sanirani podzemni gasovodi, elektroenergetske, vodovodne, komunikacione, kanalizacione i druge cevi ili spojevi (koriste se za identifikaciju informacija o održavanju):

13. Svi ostali važni podzemni gasovodi, elektroenergetske, vodovodne, komunikacione, kanalizacione i druge instalacije označene na projektnoj dokumentaciji;

14. Sva mesta za koja rukovaoci smatraju da je potrebno obeležiti i pozicionirati

 Plan montaže

1. Pre elektronske identifikacije prvo procenite da li je vezivanje priključka neophodno. Ako jeste, koristite
   vezicu da prođete kroz elektronski marker kako biste obezbedili pouzdanu vezu, a zatim finim peskom vratite obe strane cevi do dna elektronskog markera kako biste osigurali da marker više neće skretati.

2. Ako je objekat koji se obeležava metalan, marker treba da bude udaljen najmanje 10 centimetara od njega, sa deset u sredini.

3. Zasipajte 15 cm iznad logotipa da biste fiksirali poziciju logotipa.

4. Zasipajte dok ne bude u ravni sa površinom zemlje.

RFID podzemni markeri za cevi za identifikaciju zakopanih instalacija

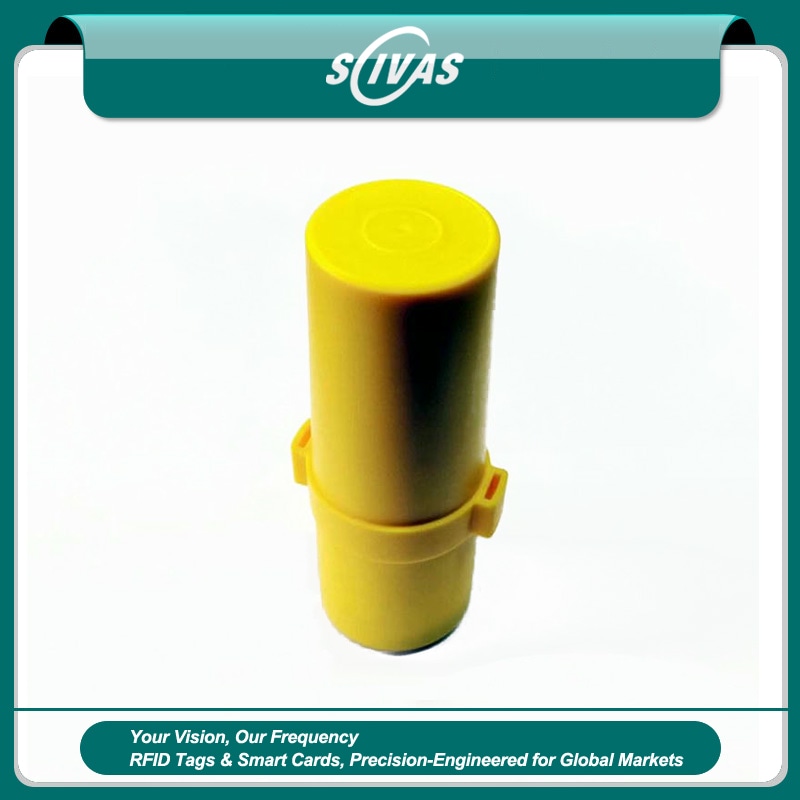

SCIVAS RFID podzemni markeri za cevi dizajnirani su za dugoročnu identifikaciju zakopanih cevovoda, koridora instalacija, tačaka ventila, spojeva, prelaza preko puteva, oblasti šahtova i drugih podzemnih referentnih pozicija koje je teško proveriti nakon zatrpavanja. ED1500 marker koristi zapečaćeno cilindrično ABS kućište sa pasivnom niskofrekventnom rezonantnom strukturom i opcionim ID čipom, pomažući izvođačima instalacija i opštinskim timovima za održavanje da lociraju ispravnu zakopanu tačku bez nepotrebnog otvaranja zemljišta. Umesto da se oslanjaju samo na crteže, oznake bojom ili površinske etikete koje mogu nestati, marker daje svakoj važnoj podzemnoj poziciji trajniju fizičku referencu.

Za projekte koji uključuju vodovodne cevi, gasovode, telekomunikacione kanale, trase energetskih kablova, kanalizacione mreže ili infrastrukturu kablovske televizije, RFID oznake za cevi mogu se instalirati u intervalima duž trase i na lokacijama gde je buduća potvrda od kritične važnosti. Tipične tačke uključuju skretanja, T-krakove, redukcione spojeve, ventile, sanirane deonice, krajeve cevi bez rovova, prelaze preko puteva, prelaze preko reka, krajeve zaštitnih cevi i pozicije promene dubine. Tamo gde se nekoliko ukopanih instalacija prostire blizu jedna drugoj, kodirane RFID oznake komunalnih instalacija olakšavaju terenskim timovima da razlikuju jednu tačku instalacije od druge tokom inspekcije, planiranja popravki i provere evidencije imovine.

Struktura kodirane LF oznake za pouzdano prepoznavanje tačaka

Konfiguracija ED1500 zasnovana je na niskofrekventnom RFID dizajnu od 125KHz sa memorijom od 192 bita i jedinstvenim ID brojem. Memorija omogućava da svaka oznaka odgovara definisanoj tački cevovoda u projektnoj evidenciji, tako da terenski tim može da potvrdi ne samo da je signal prisutan, već i koja je tačka pronađena. Ovo je posebno korisno za opštinske izvođače, operatere komunalnih usluga i pružaoce usluga održavanja kojima je potrebno sledljivo upravljanje podzemnom imovinom u mnogim ulicama, okruzima ili industrijskim zonama.

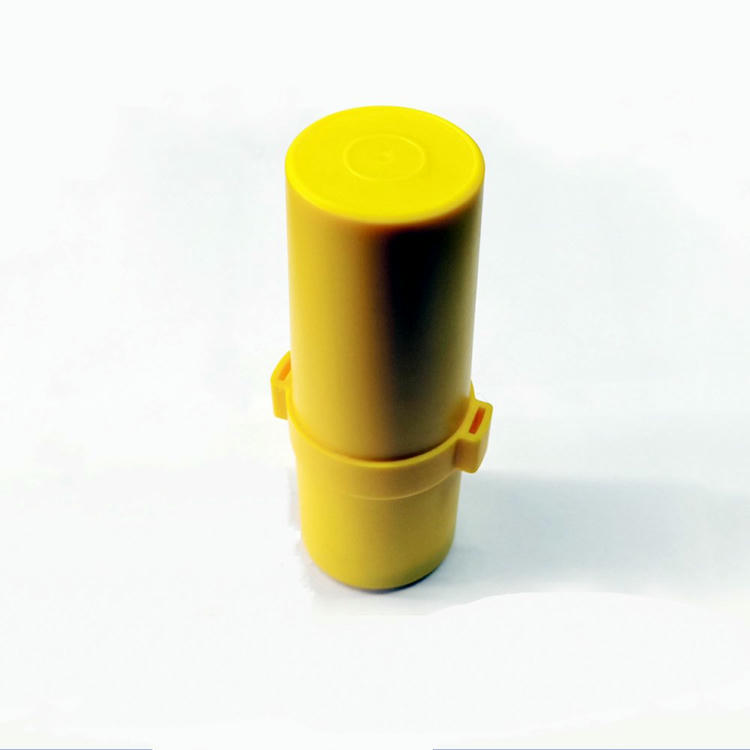

Telo oznake ima dimenzije D38 x 143 mm i teži oko 490 g, što joj daje dovoljnu prisutnost za stabilnu instalaciju, a istovremeno ostaje dovoljno kompaktno za rovove, komore, kanale i uske komunalne prostore. Njeno zapečaćeno ABS kućište štiti unutrašnje kolo od vlage, kontakta sa zemljom i mehaničkih naprezanja tokom dugotrajnog podzemnog rada. Sa IP68 ocenom, rasponom temperature skladištenja od -20°C do 70°C i rasponom radne temperature od -35°C do +90°C, oznaka je pogodna za zahtevna spoljna komunalna okruženja u kojima se očekuju sezonske temperaturne varijacije, pritisak materijala za zatrpavanje i mokro zemljište.

Primene za trase cevovoda, ventile i komunalne čvorove

Ove RFID podzemne oznake pogodne su i za novoizgrađene komunalne trase i za nadogradnje održavanja na postojećim ukopanim instalacijama. Na nemetaličnim cevovodima mogu da pruže neophodne referentne pozicije jer sama cev možda ne može biti pouzdano detektovana uobičajenim elektromagnetnim metodama. Na metalnim cevovodima ili kablovskim trasama korisne su tamo gde složenost trase, višestruki prelazi ili budući rizik održavanja čine dodatnu identifikaciju tačaka neophodnom. Tokom instalacije blizu metalnih predmeta, oznaka treba da bude postavljena sa odgovarajućim rastojanjem od metalne površine kako signal ne bi bio pod uticajem okolne strukture.

Planiranje instalacije obično zavisi od važnosti projekta, složenosti trase i budžeta. U mnogim komunalnim projektima markeri se ugrađuju na svakih 10 do 20 metara, dok na posebnim pozicijama može biti potrebno gušće postavljanje. Pre zatrpavanja, instalateri mogu da procene da li je potrebno mehaničko vezivanje, postave marker blizu ciljne tačke, koriste fini pesak ili odgovarajući materijal za zatrpavanje da stabilizuju okolno područje, a zatim završe zatrpavanje u slojevima. Za projekte koji takođe koriste površinsku identifikaciju ili identifikaciju opreme, SCIVAS može da podrži povezane RFID oznake za šire zahteve praćenja imovine izvan lokacija ukopanih cevi.

Fabrička podrška za prilagođene frekvencije i usklađivanje boja za komunalne mreže

Različite komunalne mreže mogu koristiti različite rezonantne frekvencije i označavanje bojama radi smanjenja pogrešne identifikacije na terenu. Marker ED1500 može se isporučiti za elektroenergetiku, vodovod, kanalizaciju, telekomunikacije, gas, kablovsku televiziju i opšte komunalne primene, sa opcijama frekvencija kao što su 169.8kHz za elektroenergetiku, 145.7kHz za vodovod, 121.6kHz za kanalizacione sisteme, 101.4kHz za telekomunikacije, 83kHz za gas, 77kHz za kablovsku televiziju i 66.35kHz za opštu upotrebu. Žuta, crvena i prilagođene boje su dostupne kako bi odgovarale komunalnim standardima, projektnoj dokumentaciji ili zahtevima distributera.

Kao proizvođač, SCIVAS se fokusira na praktičnu primenu, a ne na generičke opise iz kataloga. Možemo da razgovaramo o boji markera, formatu ID-a, količini, pakovanju, usklađivanju sa detektorom, trasi primene i potrebama projektne dokumentacije pre proizvodnje. ED1500 je vrlo pogodan za distributere, izvođače podzemnih komunalnih radova, opštinske inženjerske timove, kompanije za održavanje cevovoda i pružaoce infrastrukturnih rešenja koji traže RFID markere za podzemne cevi koji se mogu jasno specificirati i dosledno isporučivati. Za kompletne terenske sisteme, marker se može kombinovati sa kompatibilnom opremom za lociranje i povezanim RFID industrijskim čitačima koji se koriste u širim industrijskim tokovima identifikacije. Ako vaša instalacija zahteva pričvršćivanje oko kablova, kanala ili privremenih referentnih tačaka, naše RFID oznake za vezice takođe mogu podržati označavanje nadzemnih ili pristupačnih komunalnih sredstava.

Često postavljana pitanja

Čemu služe RFID markeri za podzemne cevi?

RFID markeri za podzemne cevi koriste se za identifikaciju trasa ukopanih komunalnih instalacija i važnih tačaka cevovoda nakon instalacije. Pomažu u označavanju ventila, spojeva, skretanja, ukrštanja, popravljenih područja, krajeva cevi bez rovova i pozicija povezanih sa šahtovima. Kada se ekipa za održavanje kasnije vrati, marker pruža stabilnu referencu koja podržava bezbednije lociranje, jasnije evidencije imovine i manje nepotrebnog iskopavanja.

Može li se ovaj marker koristiti za različite komunalne mreže?

Da. ED1500 se može koristiti za elektroenergetiku, vodovod, kanalizaciju, telekomunikacije, gas, kablovsku televiziju i opšte komunalne primene. Mogu se izabrati različite frekvencije i boje kako bi odgovarale tipu komunalne mreže ili projektnom standardu. To olakšava izvođačima i operaterima upravljanje više ukopanih mreža u okviru iste opštinske ili industrijske zone.

Da li ED1500 sadrži jedinstveni ID čip?

ID verzija integriše čip sa 192-bitnom memorijom i jedinstvenim ID brojem. To omogućava da svaki RFID marker za komunalne instalacije odgovara određenoj tački u bazi podataka ili projektnom crtežu. Korisno je kada su nekoliko cevovoda, ogranaka ili servisnih tačaka blizu jedna drugoj i terenski tim mora da potvrdi tačan identitet markera.

Kako treba instalirati marker pored zakopanih cevi?

Marker se obično postavlja blizu ciljne tačke cevovoda pre zatrpavanja. Instalateri ga mogu stabilizovati finim peskom ili odgovarajućim materijalom za zatrpavanje kako se položaj markera ne bi pomerio. Ako se instalira blizu metalne infrastrukture, preporučuje se održavanje odgovarajućeg rastojanja od metalne površine radi smanjenja interferencije signala i poboljšanja pouzdanosti lociranja.

Kakvu zaštitu od uslova okoline pruža ovaj marker za cevi?

ED1500 koristi zatvoreno ABS kućište sa IP68 stepenom zaštite, što mu pomaže da odoli vlazi, kontaktu sa zemljom i izlaganju pod zemljom. Podržava radne temperature od -35°C do +90°C i temperature skladištenja od -20°C do 70°C. To ga čini pogodnim za spoljne projekte zakopanih komunalnih instalacija sa vlažnim tlom i sezonskim promenama temperature.

Koja je razlika između ID i non-ID markera?

Non-ID marker uglavnom pruža detektabilan signal na navedenoj frekvenciji komunalne instalacije. ID marker dodaje memoriju i jedinstveni broj, što omogućava da se detektovana tačka poveže sa evidencijom imovine. Za složene mreže cevovoda, praćenje istorije popravki ili dokumentaciju opštinske infrastrukture, ID verzija pruža veću dugoročnu vrednost upravljanja.

Može li SCIVAS da prilagodi ove RFID markere za cevi?

SCIVAS može da razgovara o boji, frekvenciji, ID konfiguraciji, pakovanju i količini porudžbine u skladu sa zahtevima vašeg projekta. Prilagođavanje je korisno za distributere i izvođače komunalnih radova kojima su potrebni markeri usklađeni sa lokalnim bojama komunalnih instalacija, standardima dokumentacije ili detektorskim sistemima. Molimo podelite sa nama vašu primenu, ciljni tip komunalne instalacije i očekivano okruženje za instalaciju radi pravilnog izbora.
