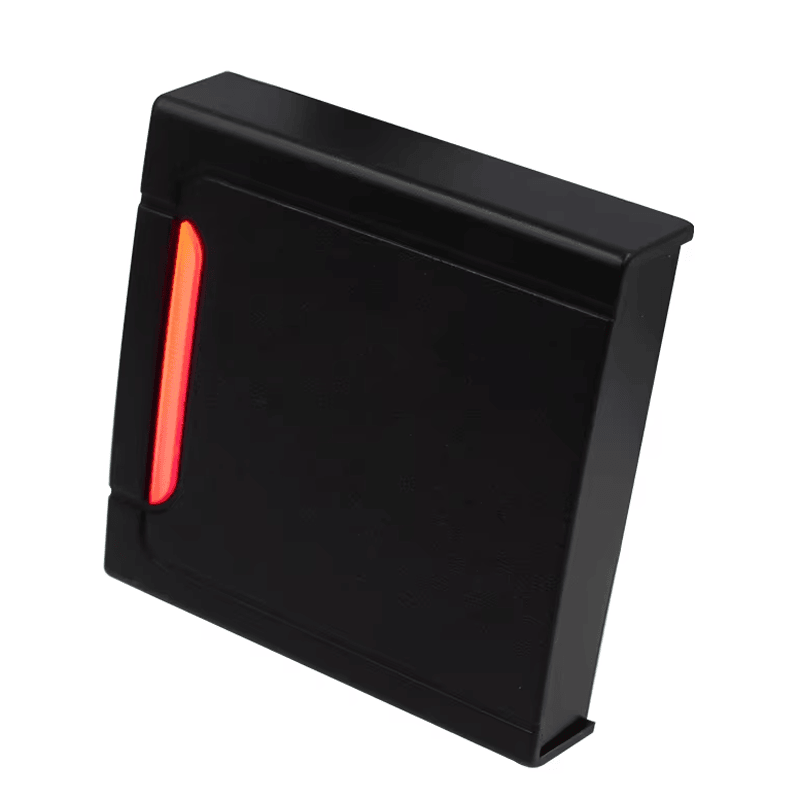

Wiegand RFID čitač za upravljanje ulaskom kroz vrata

Wiegand RFID čitač za kontrolu pristupa za bezbedan ulaz na vrata

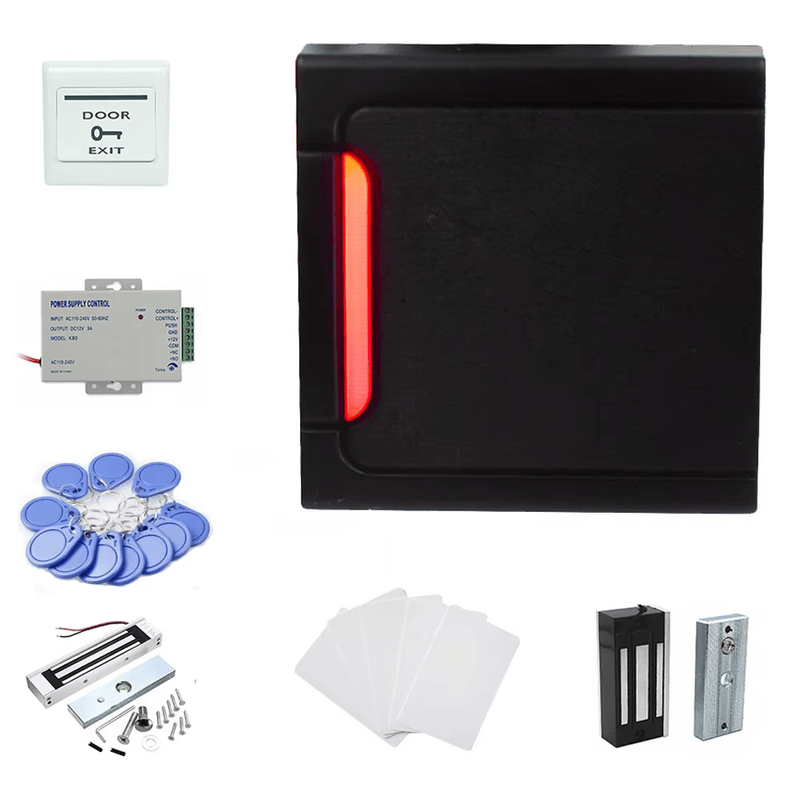

Ovaj RFID čitač za kontrolu pristupa namenjen je projektima kontrole pristupa na vratima, evidencije prisustva, registracije gostiju i provere identiteta koji zahtevaju stabilno čitanje kartica i brz prenos podataka. Podržava EM4100, EM4200, TK4100 i kompatibilne kartice, sa opcijama interfejsa Wiegand 26, Wiegand 34, RS232 i RS485 za fleksibilno povezivanje sa kontrolerima pristupa i drugim kontrolnim uređajima.

Za sistemske integratore i kupce bezbednosne opreme koji upoređuju RFID čitače za kontrolu pristupa, ovaj model pruža kompaktnu strukturu, ugrađenu antenu, dve boje LED indikatora i zvučnu povratnu informaciju. Pogodan je za kancelarijska vrata, terminale za evidenciju prisustva, sisteme za upravljanje posetiocima i opšte aplikacije bezbednog ulaza gde su brza instalacija i pouzdano prepoznavanje kartica važni.

Radne performanse i ponašanje pri čitanju kartica

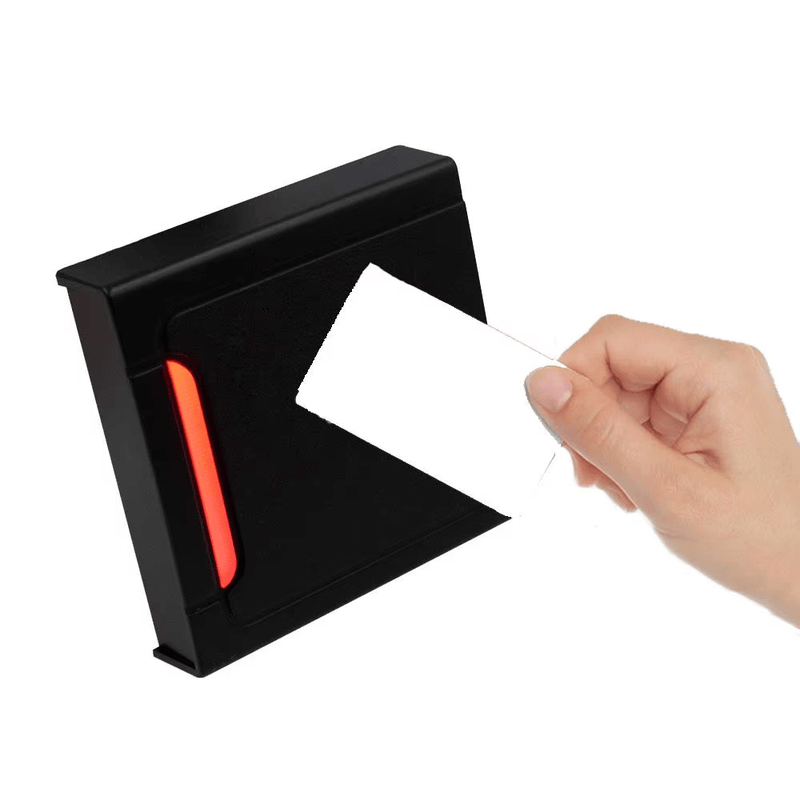

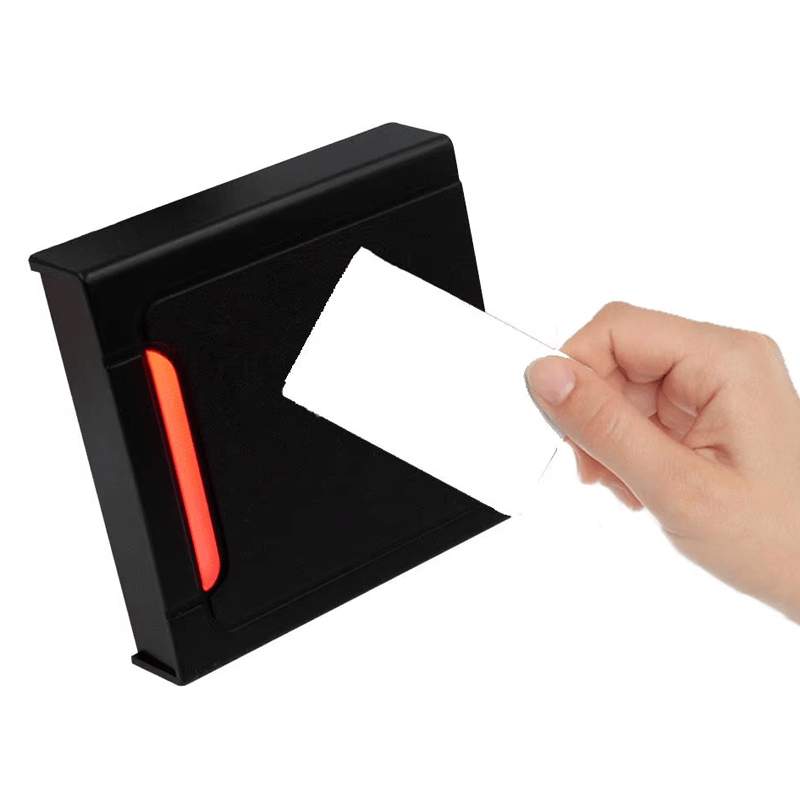

Kada se kompatibilna kartica približi čitaču, crveni indikator prelazi u zeleni. Nakon prenosa podataka sa kartice, svetlo treperi i vraća se na crveno, dok zvučni signal potvrđuje uspešan prenos podataka. Čitač koristi interval blizine od 500 ms za čitanje kartica. Nakon što je jedna kartica pročitana, ista ID kartica neće izazvati ponovljeni izlaz dok se nalazi u dometu čitanja. Kada druga ID kartica uđe u zonu blizine, čitač može kontinuirano da reaguje i pošalje nove podatke povezanom kontroleru.

Čitač je pogodan za projekte koji koriste ID kartice na 125 kHz i opciono konfiguracije kartica na 13,56 MHz. Kupci koji biraju LF RFID čitače za EM4100-kompatibilne akreditacije ili upoređuju HF RFID čitače za aplikacije sa Mifare 1 karticama mogu koristiti ovaj model kao praktičnu opciju za kontrolu pristupa na vratima i integraciju evidencije prisustva.

Tehničke specifikacije

Izlazni interfejs i karakteristike čitanja

Wiegand 26-bitni i Wiegand 34-bitni standardni izlaz podataka

Opcioni Wiegand 26, Wiegand 34, RS232 i RS485 interfejs

Vreme odziva kraće od 0,2 sekunde

Vreme približavanja kraće od 0,5 sekundi

Domet čitanja na blizinu od 2–15 cm

Podržava EM4100 ID karticu ili kompatibilne kartice sa 64-bit Manchester kodom

Podržava Mifare 1 karticu na frekvenciji 13,56 MHz u zavisnosti od konfiguracije

Prenos podataka u realnom vremenu

Električni i konstrukcijski detalji

Radni napon DC 12V

Radna struja 70 mA

Komunikaciono rastojanje 100 metara

Ugrađena antena

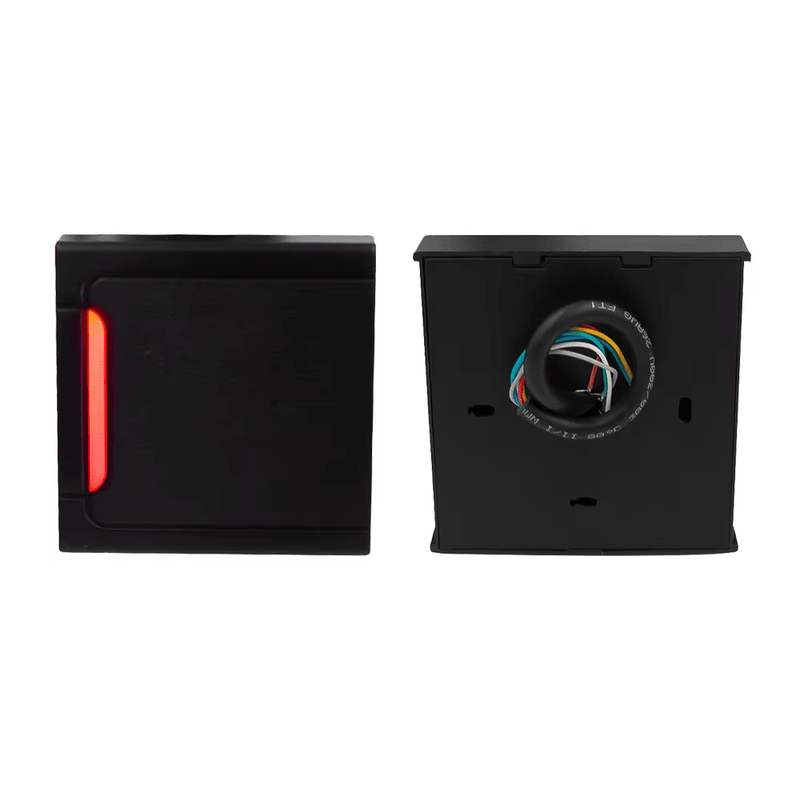

Ugrađeni dvobojni LED indikator

Ugrađeni zvučnik jake glasnoće

Crna boja

Materijal kućišta PVC sa crnom smolom za vodootpornu zaštitu

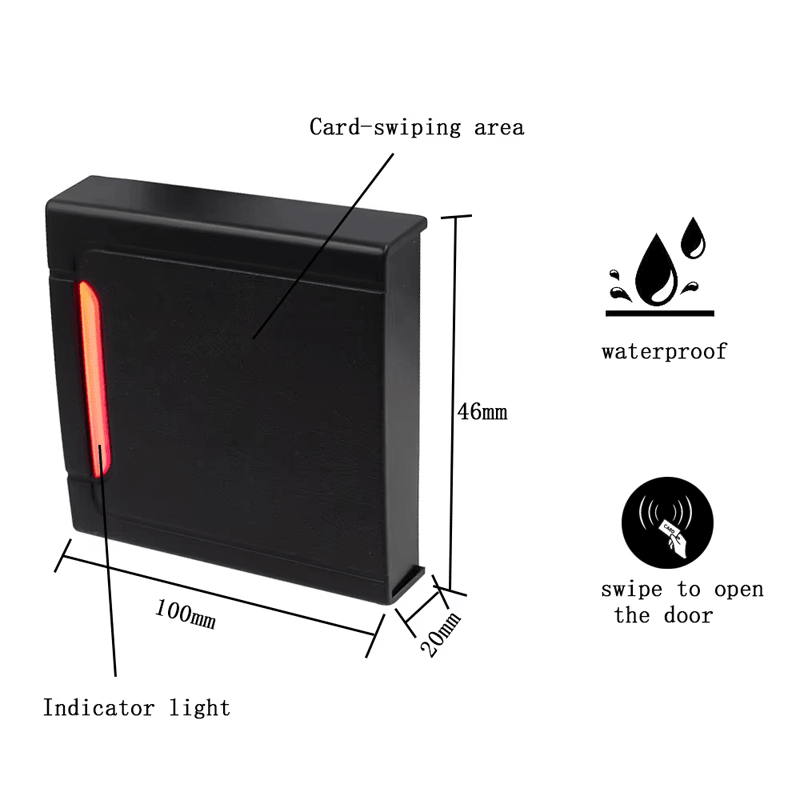

109 × 88,4 × 34 mm

Radna temperatura: -25°C do 75°C

Vlažnost okoline: 10%–90%

Vodič za instalaciju i ožičenje

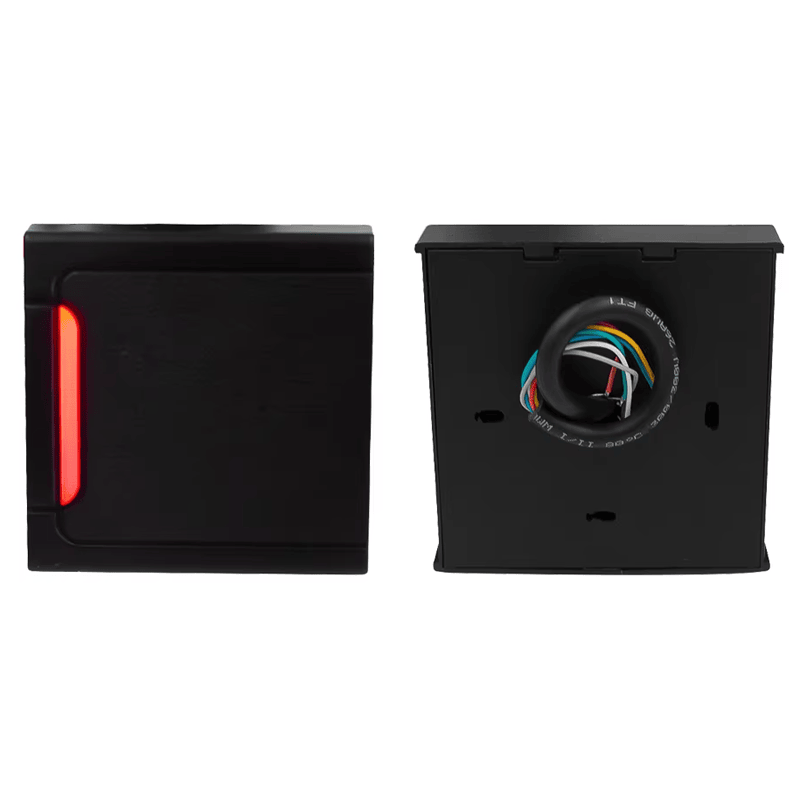

Montaža čitača

Upotrebite krstasti odvijač da olabavite zavrtanj između prednje ploče i matične ploče. Zatim pričvrstite matičnu ploču na bočni zid pomoću plastičnih tiplova i zavrtanja. Kada se ožičenje završi i proveri, ponovo bezbedno montirajte ploču kako bi čitač ostao stabilan tokom dugotrajne upotrebe.

Povezivanje žica

Crvena: DC 5V–16V

Crna: GND

Plava: D1

Bela: D0

Braon: BEEP

Zelena: LED

Žuta: Alarm

Napomena o instalaciji

1. Pre montaže potvrdite električni napon i pravilno identifikujte pozitivnu anodu i katodu napajanja.

2. Kada se koristi eksterno napajanje, uverite se da čitač deli napajanje sa kontrolerskom kutijom ili da koristi istu GND vezu.

3. Kada je rastojanje između čitača kartica i kontrolera veće od 50 m, koristite napojni vod prečnika najmanje 1,5 kvadratnih cm ili nekoliko paralelnih mrežnih žica kako bi se podržala stabilna komunikacija.
