Ultratanke UHF antene bliskog polja za RFID sisteme

UHF RFID dobavljač antena za kompaktne zone čitanja

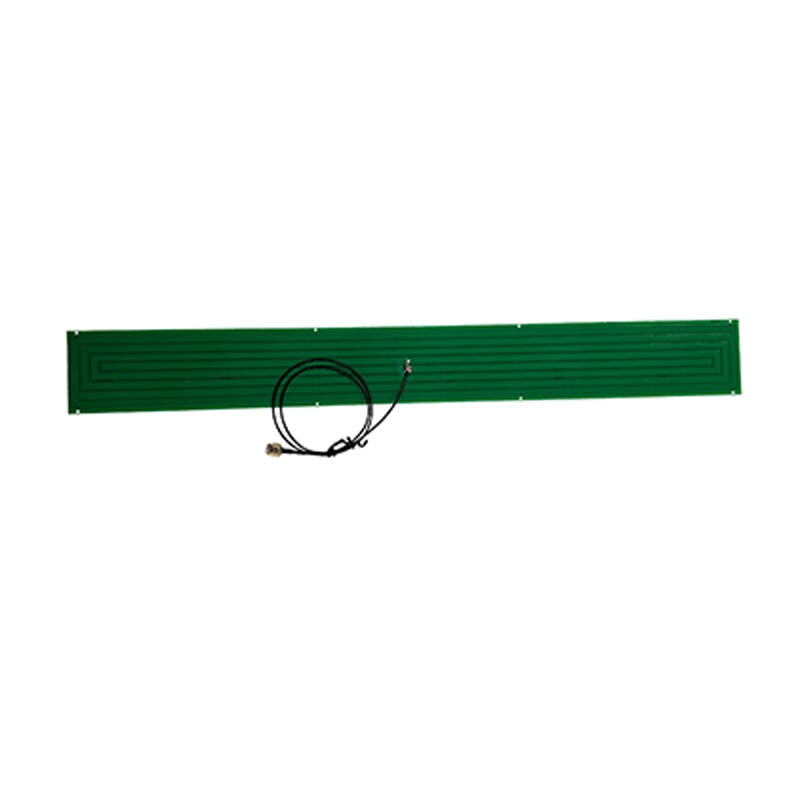

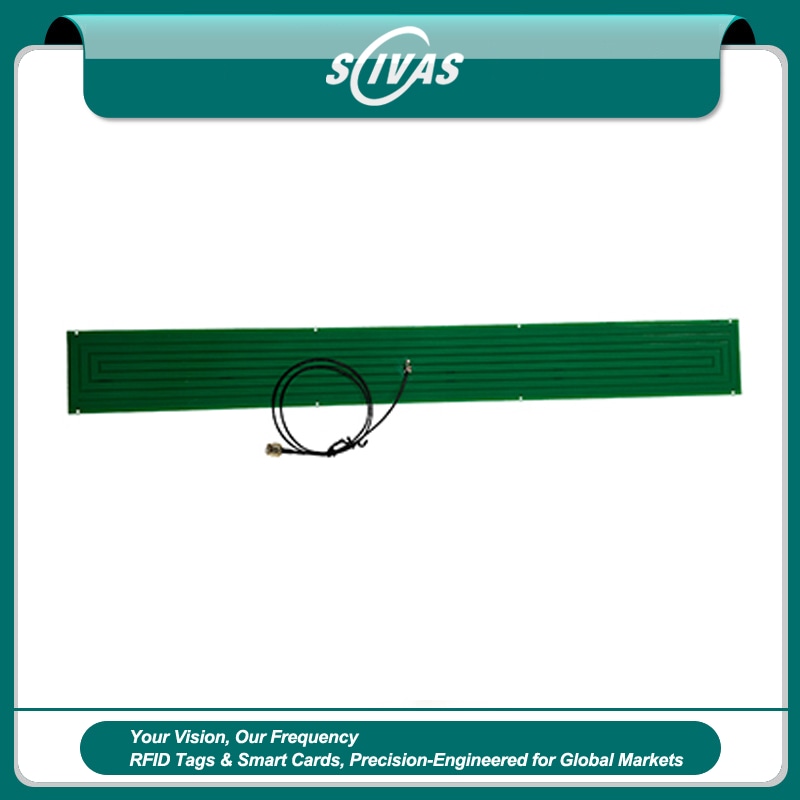

SCIVAS isporučuje ZK-JC4505 ultra-tanku near-field UHF RFID antenu za projekte kojima je potrebna precizna tačka čitanja koja štedi prostor, a ne prevelika zona čitanja velikog dometa. Kao proizvođač i dobavljač RFID antena koji opslužuje integratore, proizvođače opreme i distributere sistema, ovaj model fokusiramo na kontrolisanu verifikaciju tagova u fiokama, ormarima, radnim stanicama, policama, kioscima i ugrađenim kontrolnim uređajima. Njena duga i uska PCB struktura meri 452×53×1 mm, što je čini pogodnom za primene gde antena mora da stane iza panela, unutar uskog otvora ili duž ivice kompaktnog uređaja.

Ova antena radi u opsegu 860-930 MHz i podržava ISO18000-6B i ISO18000-6C EPC C1G2 protokole, tako da može da se integriše sa uobičajenim UHF RFID platformama čitača koje se koriste u kontroli zaliha, logističkoj identifikaciji, praćenju proizvodnje, upravljanju alatima i verifikaciji imovine. Za razliku od velike far-field antene projektovane uglavnom za daljinu, ova ultra-tanka near-field UHF RFID antena je namenjena stvaranju definisane zone interakcije. Kada se označeni predmet postavi na ciljnu tačku, sistem može da potvrdi tag bez podsticanja nepotrebnih čitanja okolnih predmeta.

Kontrola sprezanja near-field RFID antene

ZK-JC4505 koristi dizajn sa pojačanjem od -2 dBi i kružnom polarizacijom. Ova specifikacija je praktična za kontrolisane zone očitavanja jer pomaže da se RF polje zadrži koncentrisano oko predviđene površine za verifikaciju, uz istovremeno poboljšanu toleranciju kada tag nije savršeno poravnat. U stvarnim instalacijama, tagovi mogu biti pričvršćeni na pakete, alat, tacne, dokumenta ili posude sa uzorcima pod blago različitim uglovima. Kružna polarizacija daje sistemu veću fleksibilnost od strogog dizajna sa jednom orijentacijom, posebno u radnim tokovima gde operateri brzo postavljaju predmete i ne mogu ručno da podešavaju položaj svakog taga.

Za projekte koji koriste samolepljive RFID etikete, antena ovog tipa bliskog polja može pomoći da se poboljša disciplina procesa. Skladišni tim može želeti da se lokacija potvrdi samo kada stigne do radne stanice, ili proizvodna linija može zahtevati da se tacna sa komponentama proveri pre sledećeg koraka montaže. Korišćenjem kompaktne RFID antene za praćenje i verifikaciju imovine, sistem može da podrži namernu radnju očitavanja umesto prikupljanja podataka sa tagova sa svakog obližnjeg predmeta u prostoriji.

Hardverski interfejs i opcije prilagođene RFID antene

Antena je izrađena sa impedansom od 50 Ω, SMA muškim konektorom i podrškom za maksimalnu ulaznu snagu do 50 W. Ove specifikacije olakšavaju inženjerima da usklade antenu sa odgovarajućim čitačima, kablovima i rasporedom instalacije. Za fiksne radne stanice, može se upariti sa UHF RFID fiksnim čitačima radi uspostavljanja stabilnih stanica za prijavu, odjavu, pakovanje ili verifikaciju. Za mobilne servise ili privremene testne postavke, integratori takođe mogu kombinovati kompaktne antene sa RFID ručnim čitačima kada je potrebna kontrolisana lokalna tačka očitavanja blizu operatera.

SCIVAS može da podrži praktične razgovore o prilagođavanju u vezi sa smerom kabla, tipom konektora, načinom montaže i projektnim pakovanjem. U mnogim UHF RFID projektima, antena se ne bira samo po frekvenciji. Kupci takođe moraju da uzmu u obzir razdaljinu očitavanja, orijentaciju taga, okolne materijale, visinu montaže, podešavanja snage čitača i da li aplikacija zahteva kontrolu bliskog polja ili šire pokrivanje dalekog polja. Naš tim pomaže kupcima da uporede ove faktore pre izbora dobavljača prilagođene UHF RFID antene za kupovinu na veliko ili integraciju opreme.

Stabilne performanse za industrijsku i komercijalnu upotrebu

Raspon radne temperature od -40 do 85°C omogućava ovoj anteni da podrži unutrašnje i poluindustrijske aplikacije kao što su skladišne klupe, zadnje prostorije maloprodaje, oprema za automatizaciju, pametni ormari i logističke tačke verifikacije. Širina snopa na pola snage je specificirana kao 120° horizontalno i 30° vertikalno, što inženjerima daje korisnu referencu pri planiranju površine očitavanja i kontroli smera interakcije sa tagovima. Njena PCB konstrukcija održava strukturu tankom, dok dugi raspored antene podržava praktično postavljanje duž uskih okvira opreme.

Za distributere i sistemske integratore, glavna vrednost ovog modela nije samo njegova tanka veličina. On pruža ponovljiv način da se UHF RFID verifikacija doda u opremu u kojoj bi standardna velika antena bila vizuelno nezgodna, fizički teška za montažu ili previše agresivna u čitanju obližnjih tagova. Kompaktan ormarić čitača može da verifikuje označenu imovinu pre otpreme. Laboratorijska fioka može da potvrdi prisustvo tacni sa uzorcima bez otvaranja velike zone čitanja. Prodajno skladište može da proveri izabrane artikle za pakovanjem. Logistička tačka može da validira označen paket tokom rukovanja, a da ga ne pomeša sa robom uskladištenom pored radne stanice.

Ako vaš projekat zahteva RFID antenu 860-930 MHz za čitače, cirkularno polarizovanu UHF RFID antenu ili near-field antenu za opremu za praćenje zaliha, SCIVAS može da pomogne u proceni da li je ZK-JC4505 pravo rešenje. Možemo da razgovaramo i o drugim UHF RFID antenama kada su potrebna zona čitanja, mehanička struktura ili radno okruženje drugačiji. Cilj je da se isporuči antena koja odgovara stvarnom radnom procesu, a ne samo deo koji izgleda ispravno na specifikaciji.

Tehničke specifikacije

Često postavljana pitanja

Kako da izaberem dobavljača RFID antene za kompaktan UHF projekat?

Izaberite dobavljača koji razume kontrolu zone čitanja, a ne samo poklapanje frekvencija. Za kompaktne UHF projekte, antena mora da se uklopi u mehanički prostor, odgovara interfejsu čitača i stvori ispravnu zonu interakcije sa tagovima. SCIVAS pomaže u proceni pozicije montaže, tipa taga, vođenja kablova i očekivanog ponašanja pri čitanju pre preporuke serijskog rešenja.

Da li je ZK-JC4505 near-field ili dugodometna UHF RFID antena?

ZK-JC4505 je projektovana za near-field UHF RFID primene gde je kontrolisana detekcija na bliskom rastojanju važnija od maksimalne udaljenosti. Njeno pojačanje od -2 dBi, tanak PCB raspored i karakteristike snopa čine je pogodnom za fioke, ormariće, radne stanice i verifikacione tačke koje treba da izbegnu čitanje nepovezanih tagova u blizini.

Može li ova antena da radi sa standardnim UHF RFID čitačima?

Da. Antena radi na 860-930 MHz i podržava ISO18000-6B i ISO18000-6C EPC C1G2 sisteme, pa se može koristiti sa odgovarajućim UHF RFID čitačima koji odgovaraju potrebnom frekvencijskom području i konfiguraciji konektora. Inženjeri ipak treba da provere gubitke u kablu, izlaznu snagu, podešavanja čitača i konačno okruženje tagova pre implementacije.

Zašto ova antena koristi cirkularnu polarizaciju?

Cirkularna polarizacija pomaže da se smanji osetljivost na promene ugla taga. U stvarnim radnim okruženjima, tagovi mogu biti postavljeni na kutije, tacne, imovinu ili alate sa blago različitim orijentacijama. Cirkularno polarizovana UHF RFID antena daje sistemu veću toleranciju, podržavajući nesmetaniju verifikaciju kada operateri ne mogu svaki označeni predmet da postave u potpuno istom smeru.

Za koje aplikacije je pogodna ultra tanka NF UHF RFID antena?

Ovaj model je pogodan za pametne fioke, kompaktne ormare, verifikaciju radnih stanica, upravljanje alatima, kontrolne tačke zaliha, potvrdu proizvodnog procesa, rad u skladištu maloprodaje i stanice za pakovanje u logistici. Posebno je koristan kada sistem mora da potvrdi označeni predmet na definisanoj lokaciji umesto da čita mnogo tagova na širem području.

Može li SCIVAS da prilagodi konektor ili kabl za ovu antenu?

SCIVAS može da razmotri zahteve za konektor i kabl u skladu sa čitačem, nosačem, kućištem i smerom instalacije. Standardna specifikacija navodi SMA muški konektor, ali prilagođavanja za konkretan projekat mogu se razmotriti pre proizvodnje. Dostavljanje crteža, modela čitača i fotografija instalacije pomaže našem timu da proceni da li je prilagođavanje praktično i pouzdano.

Šta treba testirati pre masovne instalacije?

Pre masovne instalacije testirajte antenu sa stvarnim čitačem, tagovima, označenim materijalima, mestom montaže, dužinom kabla i podešavanjima snage čitača. UHF performanse se menjaju u zavisnosti od okolnog metala, tečnosti, orijentacije taga i udaljenosti. Malo pilot testiranje pomaže da se potvrdi da finalna zona čitanja odgovara radnom procesu pre većeg uvođenja.
