UHF RFID čitač velikog dometa za praćenje vozila

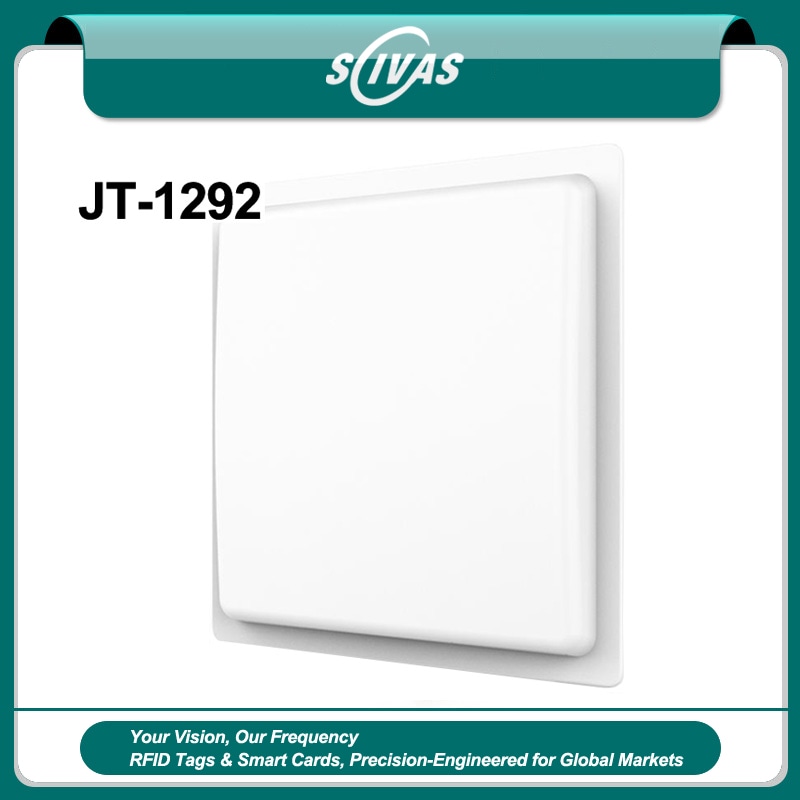

JT-1292 je visokoperformansni jednokanalni integrisani RFID čitač. Koristeći sopstveno razvijene visokoperformansne RFID module zasnovane na Impinj E710 čipu, u kombinaciji sa integrisanom 12dBi linearno polarizovanom antenom, ovaj čitač pruža izuzetne performanse.

JT-1292 podržava različite komunikacione interfejse, uključujući RS232, RJ45, WiFi i 4G GPRS— cela serija proizvoda deli jedinstveni protokol i SDK, obezbeđujući besprekornu integraciju i jednostavnost upotrebe.

Parametri proizvoda:

Primena:

Široko primenljiv u skladištenju, upravljanju arhivama, bibliotečkom poslovanju, bankarstvu, upravljanju proizvodnim linijama i drugim oblastima.

Identifikacija vozila na velikim udaljenostima za kapije i dvorišta

SCIVAS JT-1292 je integrisani UHF RFID čitač razvijen za praćenje vozila, pristup dvorištu, evidenciju ulaska voznog parka, kontrolu parkinga i udaljene industrijske kontrolne tačke. Kombinuje UHF modul čitača i ugrađenu linearno polarizovanu antenu u jednom kućištu, tako da instalateri mogu da smanje spoljno ožičenje, skrate vreme postavljanja i održavaju tačku čitanja lakšom za održavanje. Za projekte koji zahtevaju automatsku identifikaciju kamiona, evidenciju kretanja prikolica ili dnevnike pristupa vozila na kapiji, ovaj dizajn pruža praktičan balans između udaljenosti čitanja, fleksibilnosti interfejsa i izdržljivosti na terenu.

Za razliku od čitača kartica kratkog dometa, ova jedinica je napravljena za tagove vozila koje treba detektovati pre nego što vozilo stigne do rampe, utovarne rampe ili kontrolne tačke. Čitač podržava ISO18000-6C i EPC C1G2 tagove i može se konfigurisati za uobičajene UHF frekvencijske opsege, uključujući 865-868 MHz, 920-925 MHz i 902-928 MHz. U pogodnim uslovima tagova i lokacije, domet čitanja može dostići do 30 metara, pomažući sistemskim integratorima da stvore glatke trake na kapijama bez zahteva da vozači stanu, prevuku karticu ili otvore prozor.

Napravljen za stabilne UHF performanse u sistemima za praćenje vozila

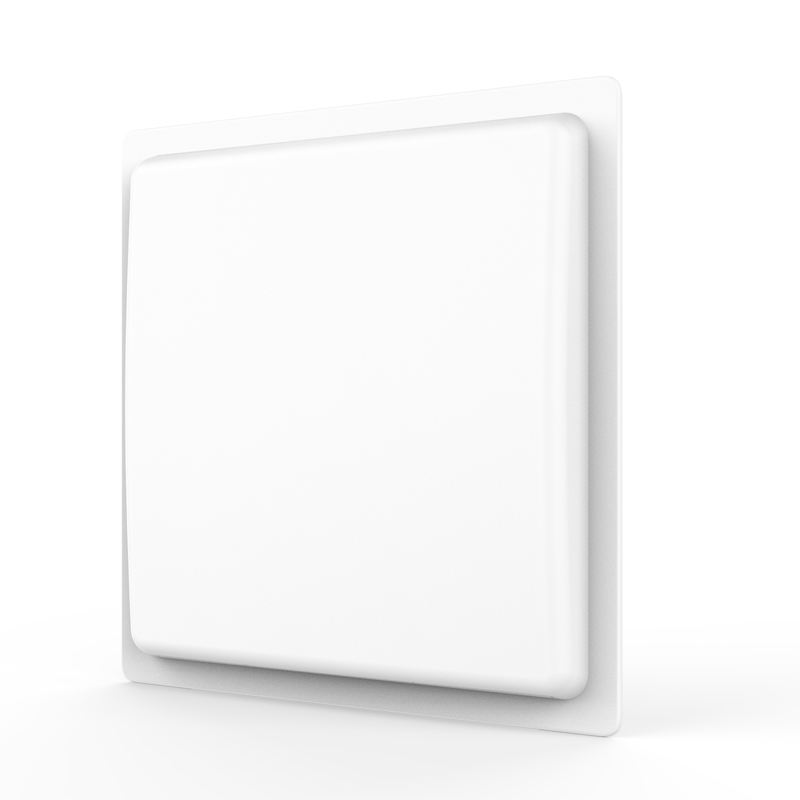

Integrisani dizajn čitača i antene

Kao deo našeg asortimana UHF RFID integrisanih čitača, JT-1292 je dizajniran oko visokoperformansnog RFID modula zasnovanog na Impinj E710 čipu. Ugrađena 10dBi linearno polarizovana antena pomaže da se polje čitanja koncentriše prema traci vozila, dok podesiva RF snaga od 5 do 32±1dBm omogućava inženjerima da prilagode pokrivenost prema širini trake, tipu taga, visini montaže i obližnjim metalnim konstrukcijama. Ovo je važno za izbegavanje propuštenih čitanja kao i neželjenih čitanja sa susednih traka.

Čitač podržava više od 900 čitanja u sekundi, što je korisno kada više vozila, prikolica ili označenih sredstava može proći kroz zonu čitanja u kratkom vremenskom periodu. RSSI podrška takođe može pomoći matičnom sistemu da proceni jačinu signala tokom instalacije i rešavanja problema. Za projekte vozila koji koriste vetrobranske etikete, čvrste tagove ili RFID tagove za automobile, SCIVAS može pomoći klijentima da pregledaju postavljanje tagova, očekivani smer čitanja i ugao antene pre masovnog postavljanja.

Višestruki interfejsi za različite uslove na lokaciji

Projekti praćenja vozila često obuhvataju veoma različita terenska okruženja. Neka ulazna mesta već imaju Ethernet ormare, neka dvorišta zahtevaju bežično umrežavanje, a neke udaljene stanice imaju samo napajanje. Radi lakše integracije, JT-1292 je dostupan u nekoliko verzija interfejsa: JT-1292B sa RS232 i TCP/IP, uz opciono PoE; JT-1292W sa RS232, TCP/IP i WiFi; i JT-1292G sa RS232, TCP/IP i 4G GPRS. Serija proizvoda koristi jedinstveni protokol i SDK, što softverskim timovima olakšava ponovno korišćenje komunikacione logike na različitim lokacijama.

Radni napon od 9-36V daje montažerima veću fleksibilnost pri povezivanju na kontrolere rampi, sisteme napajanja vozila ili industrijske izvore napajanja. Prosečna potrošnja energije ispod 10W takođe čini ovaj čitač pogodnim za energetski efikasne ormare za daljinsko nadgledanje. Za kontrolnu integraciju, jedinica može da podrži dva ulaza za okidanje ili dva relejna izlaza u skladu sa zahtevima projekta, što omogućava čitaču da radi sa detektorima petlje, barijerama, svetlima upozorenja, zujalicama ili kamera sistemima.

Pouzdan hardver za spoljnu industrijsku ugradnju

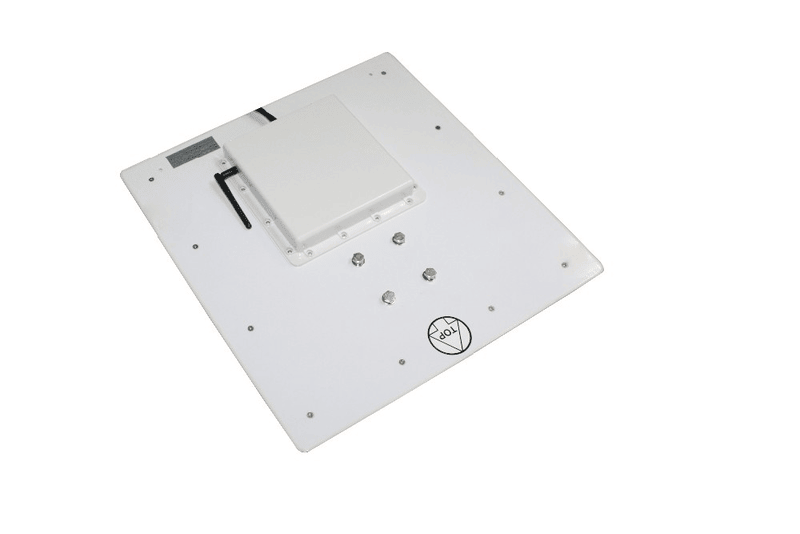

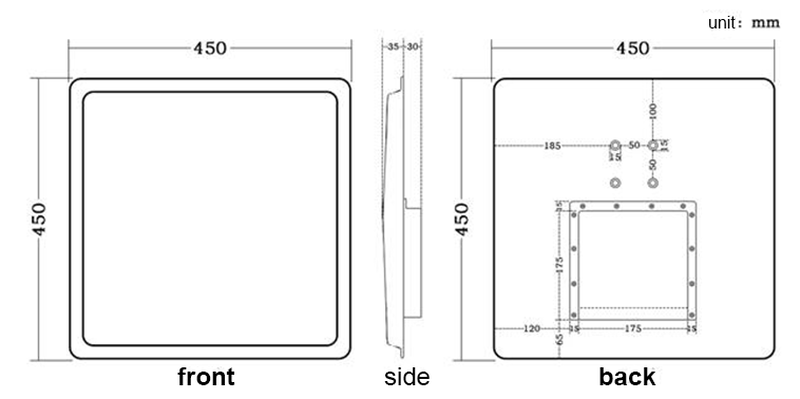

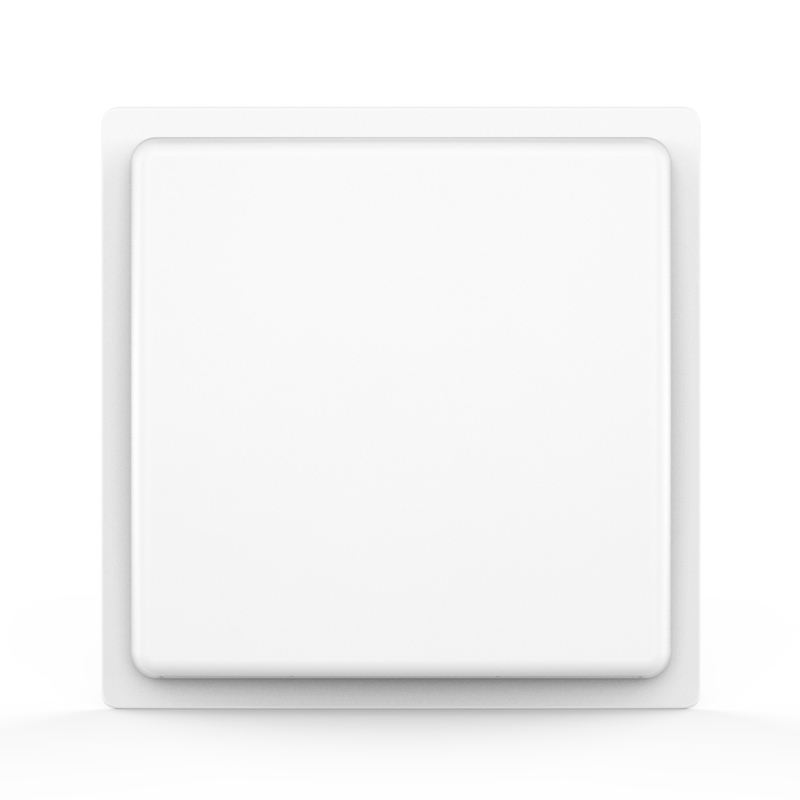

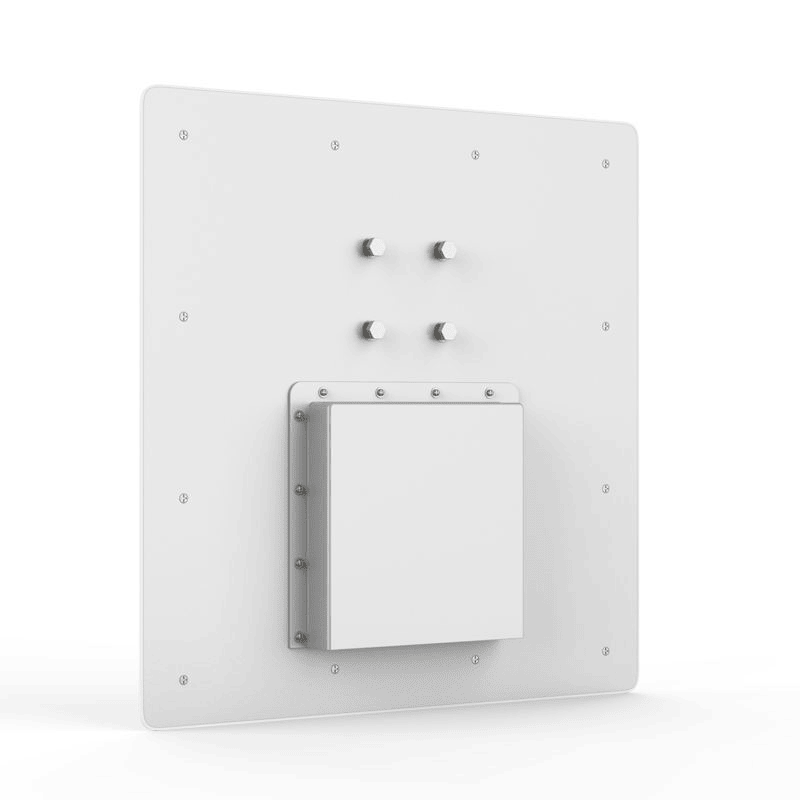

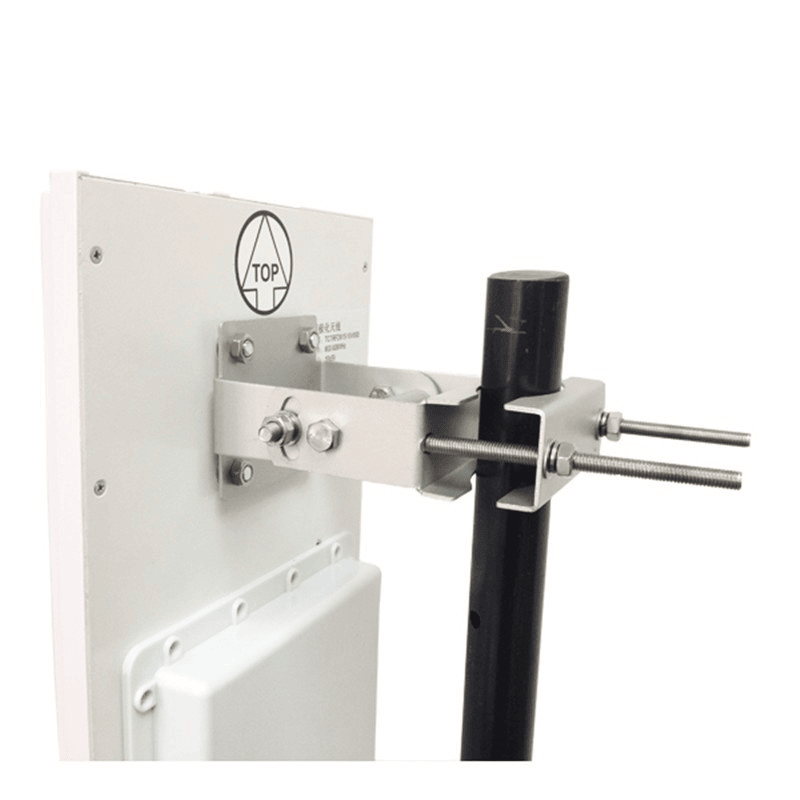

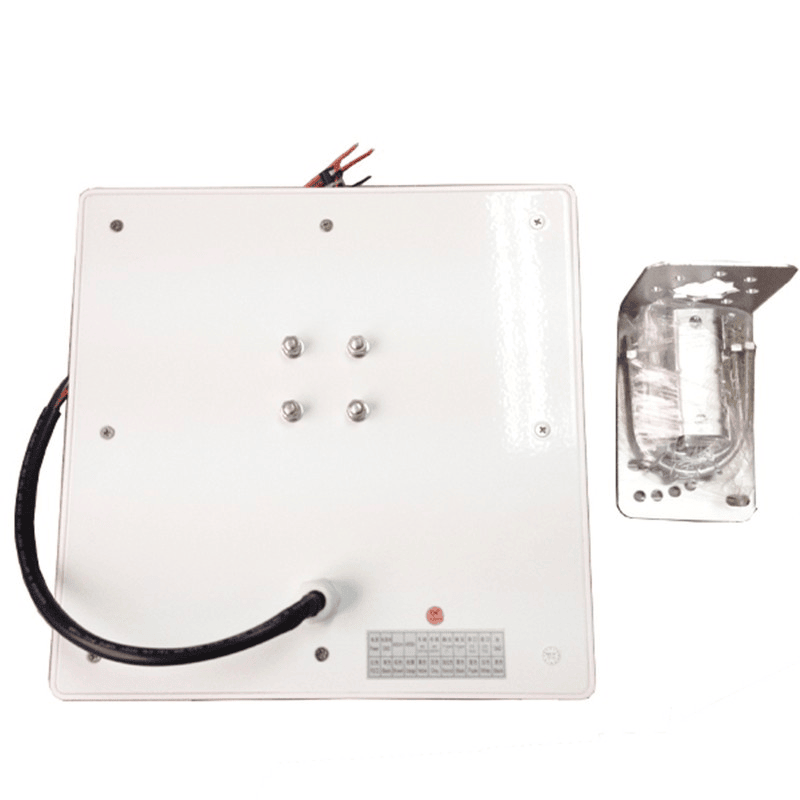

Oprema za identifikaciju vozila često se instalira na otvorenom, pored puteva, skladišta, depoa, ulaza u parkirališta, luka ili gradilišta. JT-1292 koristi kućište od ABS-a i aluminijumske legure sa strukturom 450x450x50mm i neto težinom od oko 2,15kg, što mu daje čvrst, ali prihvatljiv oblik za montažu na stub, zid ili nosač. Njegov radni temperaturni opseg od -40°C do +75°C podržava upotrebu u vrućim dvorištima, hladnim spoljnim ulazima i promenljivim vremenskim uslovima.

Za surova industrijska područja, čitač uključuje visokonaponsku gromobransku zaštitu od 6000V, LED i zvučnu signalizaciju, i podrazumevanu brzinu prenosa od 115200 bps. Ovi detalji su važni u stvarnim projektima jer je oprema na rampama izložena nestabilnom napajanju, dugim kablovskim vodovima, kretanju vozila i varijacijama pri instalaciji. SCIVAS se fokusira na to da pomogne kupcima da izaberu ispravnu verziju čitača, komunikacioni interfejs i kombinaciju tagova pre proizvodnje, umesto da jednostavno prodaje standardni uređaj bez uzimanja u obzir stvarnog izgleda saobraćajne trake.

Gde se ovaj čitač najbolje uklapa

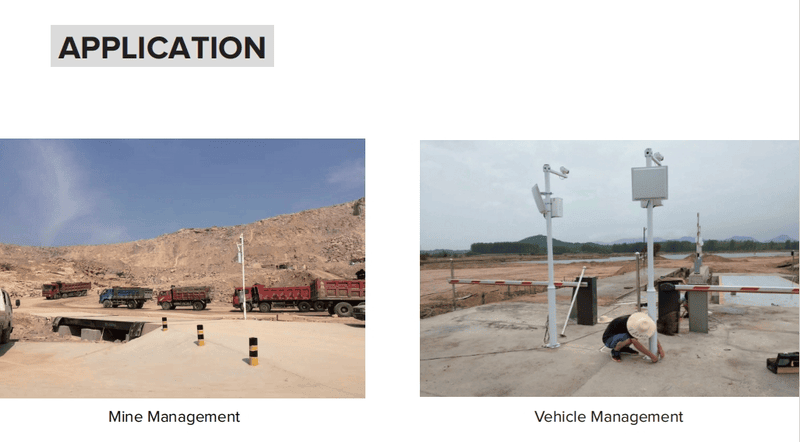

JT-1292 je posebno pogodan za praćenje vozila u logističkim dvorištima, ulaz u skladišne rampe, identifikaciju vozila na parkiralištima, kontrolu pristupa voznog parka, kontrolne punktove na rudarskim putevima, privremene gradilišne rampe, ulaze u carinska skladišta, trake kontejnerskih dvorišta i nadgledanje pristupa komunalnim stanicama. Kada projekat zahteva širu pokrivenost portala ili arhitekturu sa više čitača, SCIVAS takođe može da preporuči povezane UHF RFID čitače za rampe na osnovu širine čitanja, smera saobraćaja i strukture instalacije.

Za OEM klijente i klijente za sistemsku integraciju, SCIVAS pruža tehničku podršku u vezi sa protokol komandama, demo alatima i SDK podrškom za C++, C#, Java i Android. Prilagođena konfiguracija može se razmatrati za GPIO logiku, parametre firmvera, regionalna podešavanja frekvencija i instalacione dodatke. Zahvaljujući razumevanju čitačkog hardvera, ponašanja tagova i primene u praksi na nivou fabrike, SCIVAS pomaže kupcima da izgrade rešenje čitača za praćenje vozila koje se lakše instalira, lakše integriše i stabilnije radi nakon isporuke.

Često postavljana pitanja

Šta ovaj UHF RFID čitač čini pogodnim za praćenje vozila?

Integrisani dizajn čitača i antene omogućava uređaju da detektuje kompatibilne tagove vozila sa veće udaljenosti nego obični pristupni čitači. Podržava EPC C1G2 i ISO18000-6C tagove, podesivu RF snagu i više komunikacionih interfejsa, pa se može prilagoditi za ulaze na parkirališta, trake za kamione, kapije skladišta i kontrolne punktove voznog parka bez potrebe da svaki vozač ručno stane.

Može li JT-1292 da čita tagove vozila dok se vozila kreću?

Da, može da podrži identifikaciju vozila u pokretu kada su raspored trake, tip taga, ugao montaže i brzina vozila pravilno isplanirani. Čitač nudi više od 900 očitavanja u sekundi i do 30 metara udaljenosti čitanja u odgovarajućim uslovima. Konačne performanse treba uvek testirati na stvarnoj lokaciji pre pune primene.

Koju verziju interfejsa da izaberem za projekat kapije ili dvorišta?

Izaberite JT-1292B kada lokacija ima žičanu RS232 ili TCP/IP infrastrukturu i može zahtevati PoE. Izaberite JT-1292W kada je WiFi praktičniji za dvorište ili ulaz na parkiralište. Izaberite JT-1292G kada je kontrolni punkt udaljen i potrebna je 4G GPRS komunikacija za prenos podataka o pristupu vozila na upravljačku platformu.

Da li je ovaj čitač namenjen samo parking sistemima?

Ne. Pristup parkiralištu je samo jedna uobičajena primena. Isti čitač može se koristiti za praćenje logističkog dvorišta, kontrolu ulaza u skladište, nadzor gradilišnih kapija, kontrolne punktove rudarskih puteva, identifikaciju prikolica i evidenciju kretanja industrijskih sredstava. Njegov dug domet čitanja i komunikacione opcije čine ga pogodnim i za kontrolisane ulaze i za udaljene tačke nadzora.

Na kojoj udaljenosti UHF RFID čitač može da detektuje tag vozila?

Navedeni domet čitanja je 0 do 30 metara, ali stvarna udaljenost zavisi od čipa taga, antene taga, pozicije montaže, stakla ili metalne površine vozila, visine čitača, RF snage i okolnih smetnji. Za stabilno praćenje vozila, SCIVAS obično preporučuje zajedničko testiranje izabranih tagova i ugla čitača pre potvrde plana instalacije.

Može li ovaj čitač da radi sa barijerama, kamerama ili alarmima?

Da. Čitač se može integrisati sa kontrolerima barijera, kamerama, detektorima petlje, svetlima upozorenja i alarmnim sistemima putem softvera matičnog sistema i dostupnog GPIO prilagođavanja. U mnogim sistemima za praćenje vozila, čitač prvo identifikuje tag, a zatim pristupna platforma odlučuje da li će otvoriti barijeru, evidentirati vozilo ili pokrenuti alarm za izuzetak.

Kakvu podršku SCIVAS može da pruži sistem integratorima?

SCIVAS može da pruži podršku pri izboru proizvoda, smernice za regionalne frekvencije, informacije o SDK-u, demo alate i detalje o komunikacionom protokolu za integracione timove. Takođe možemo da razmotrimo usklađivanje tagova, visinu montaže, smer čitanja, izbor interfejsa i zahteve za OEM konfiguraciju, pomažući integratorima da smanje ponovna terenska podešavanja tokom praćenja vozila i implementacije kontrole pristupa.
