UHF RFID čitač od 865 MHz sa antenom 8 dBi

TCP/IP/Wiegand/RS232 UHF integrisani RFID čitač sa 8 dBi antenom i LED indikatorom, RFID modul 860‑960 MHz za RFID rešenje — ZK‑RFID101‑US‑2 je UHF RFID čitač srednjeg dometa sa ugrađenom 8 dBi antenom i podrškom za ISO 18000‑6B & 6C (EPC Class 1 Gen2) protokole. Odlikuje se dometom čitanja od 0‑6 m, RS232/RS485/Wiegand interfejsima, opcionim WiFi/TCP‑IP, FHSS ili fiksnom frekvencijom, podesivom izlaznom snagom od 30 dBm i napajanjem iz jednog izvora od +9 V DC. Idealno za logistiku, kontrolu pristupa, borbu protiv falsifikovanja i sisteme za upravljanje industrijskim procesima.

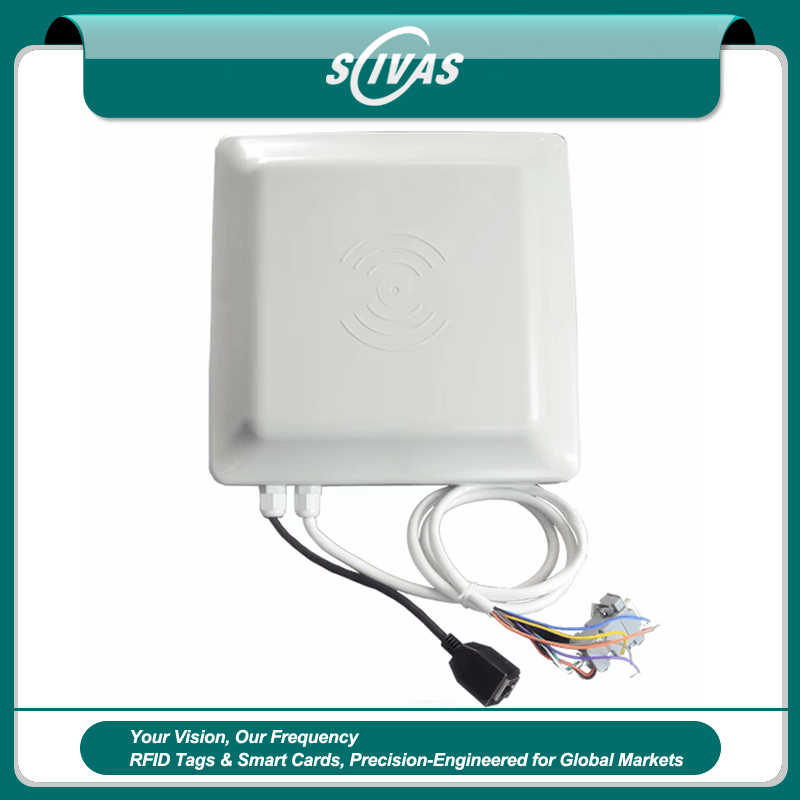

ZK_RFID101-US-2 je visokokvalitetni integrisani UHF RFID čitač. Dizajniran je na osnovu potpuno sopstvene intelektualne svojine. Zasnovan na vlasničkom efikasnom DSP algoritmu, podržava brze operacije čitanja/pisanja tagova sa visokom stopom identifikacije. Može se široko primeniti u mnogim RFID aplikacionim sistemima kao što su logistika, kontrola pristupa, borba protiv falsifikovanja i sistemi za upravljanje industrijskim proizvodnim procesima.

Pregled fabrike 865MHz UHF RFID čitača

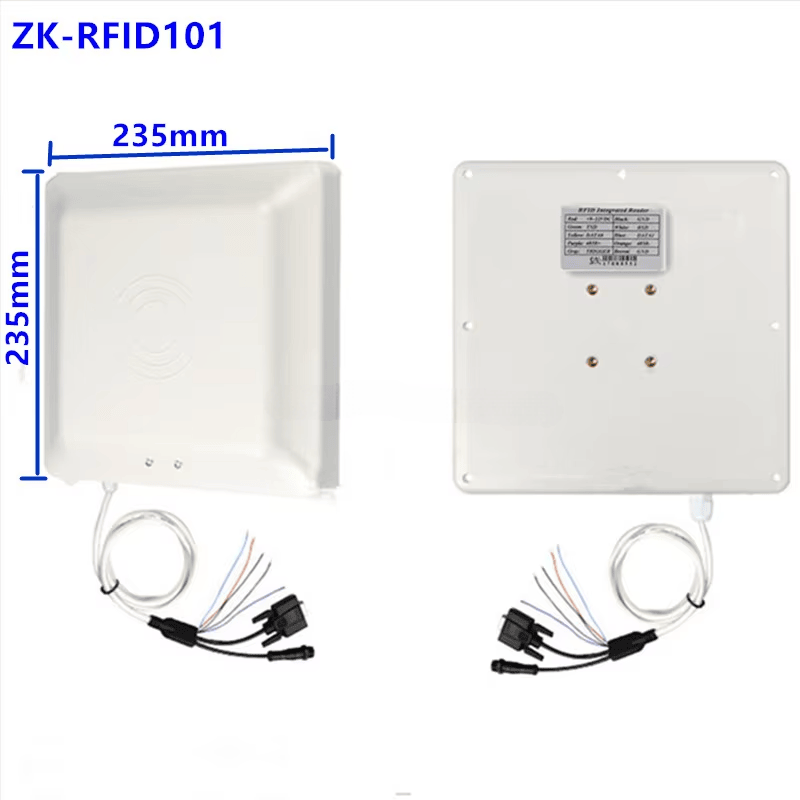

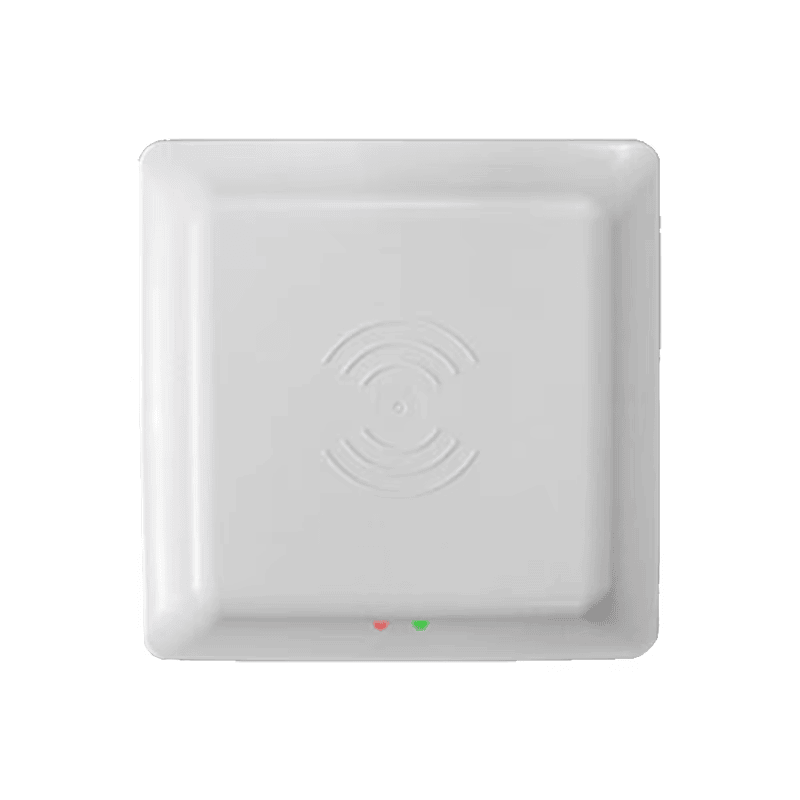

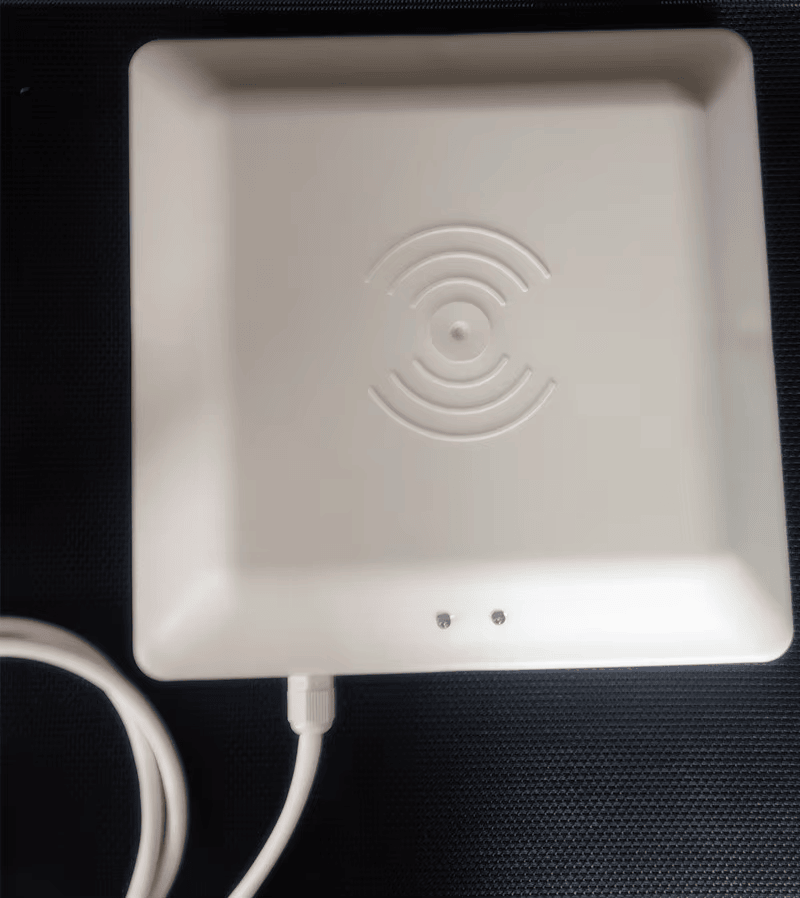

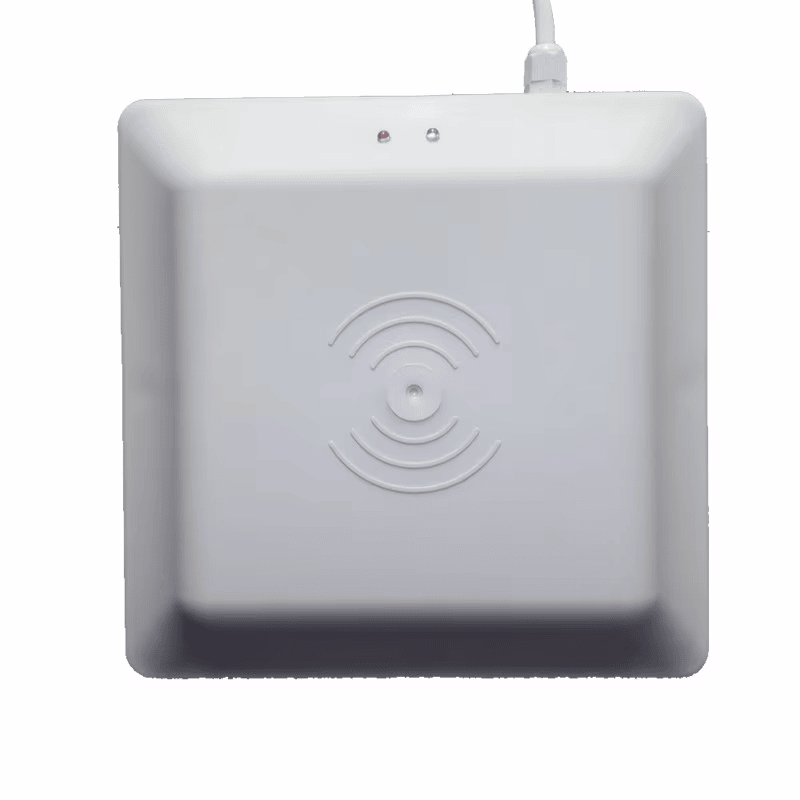

SCIVAS projektuje ovaj 865MHz UHF RFID čitač za kupce kojima je potrebna kompaktna tačka čitanja koja može da se instalira bez posebne eksterne antene. Čitač integriše 8dBi cirkularno polarizovanu antenu, UHF modul čitača, LED indikaciju, ulaz napajanja i komunikaciono ožičenje u jedno ABS kućište, pomažući sistemskim integratatorima da smanje prostor u ormaru, gubitak u kablu i rad na montaži na licu mesta. Za projekte u oblasti skladištenja, parkinga, pristupnih traka, praćenja alata i upravljanja industrijskim procesima, daje integratatorima praktičan srednji put između male stone jedinice i velikog fiksnog portalnog čitača.

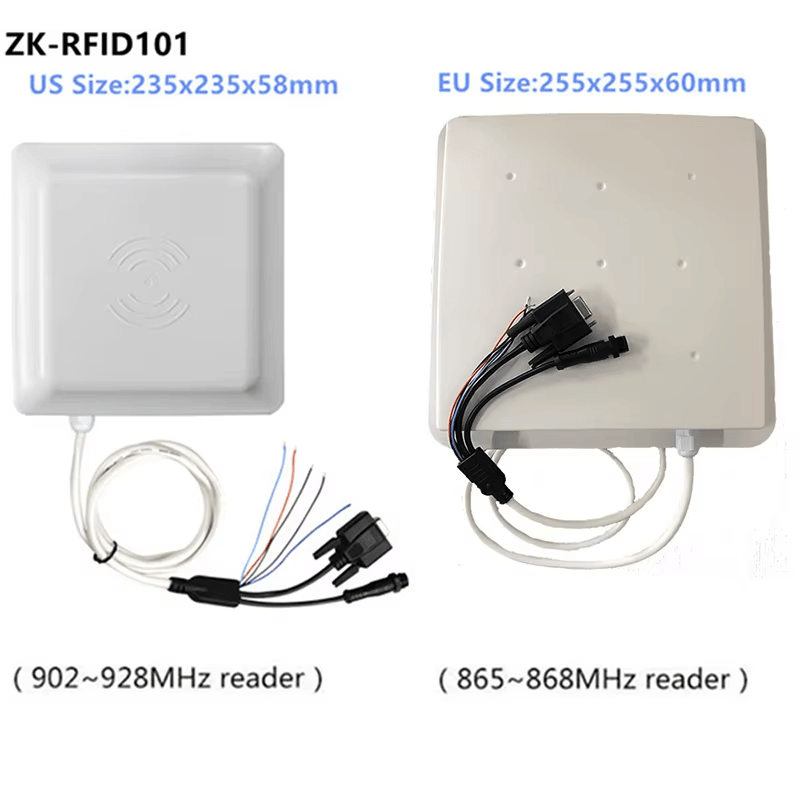

Trenutna konfiguracija ZK-RFID101-US-2 navedena je sa radnom frekvencijom 902-928MHz, dok hardverska platforma pripada široj familiji 860-960MHz UHF RFID čitača i može se razmatrati u skladu sa regionalnim zahtevima za frekvenciju, uključujući projekte koji traže 865MHz UHF RFID čitač za evropske implementacije. Čitač podržava ISO18000-6B i ISO18000-6C, poznat i kao EPC Class 1 Gen2, tako da može da radi sa mnogim standardnim pasivnim UHF etiketama, karticama, vetrobranskim oznakama i industrijskim oznakama za imovinu kada su čip, veličina antene, površina montaže i softverska podešavanja pravilno usklađeni.

Ključne tehničke karakteristike

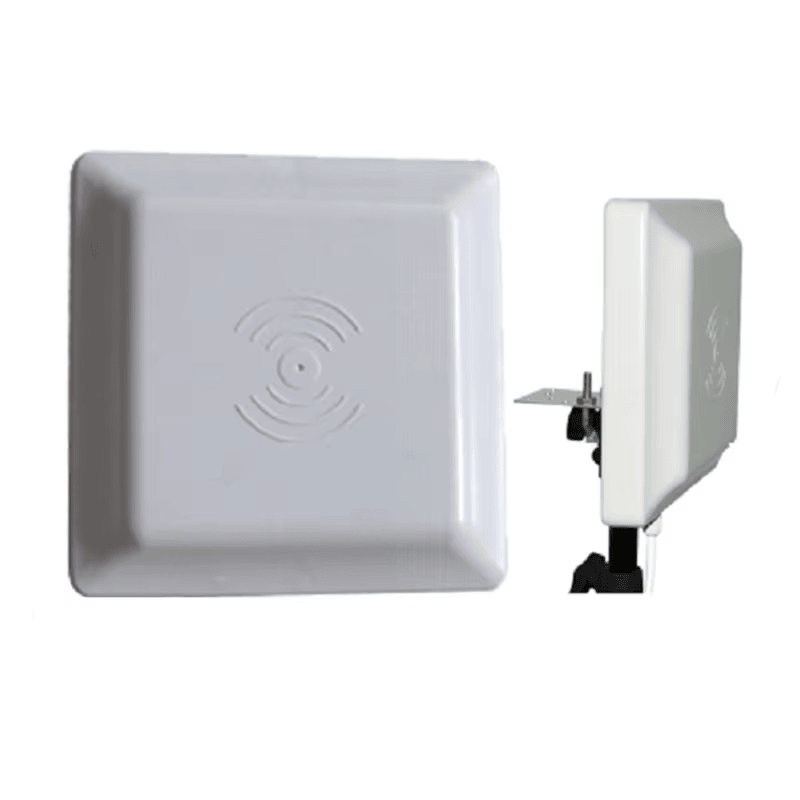

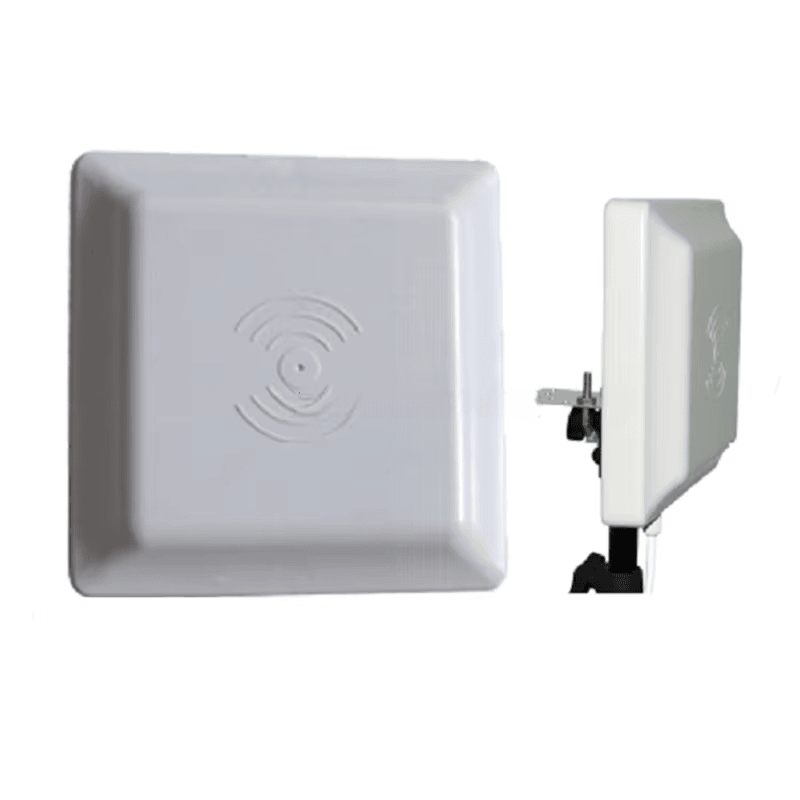

Integrisana 8dBi antena i čitanje na srednjem dometu

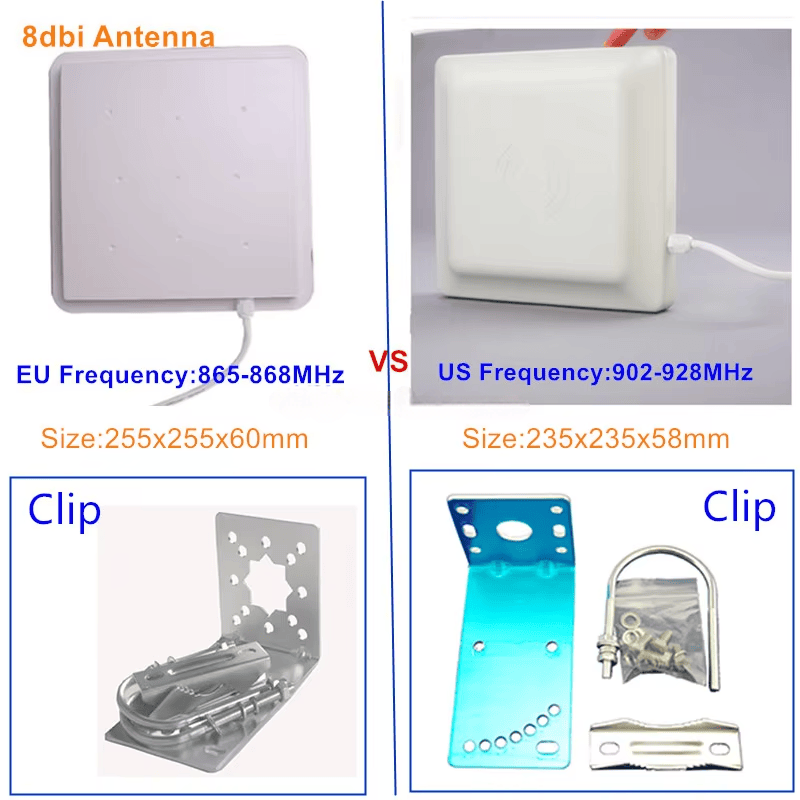

Sa ugrađenom 8dBi antenom, ovaj UHF RFID čitač sa ugrađenom antenom namenjen je kontrolisanom čitanju na srednjem dometu, a ne čitanju na veoma velikim otvorenim površinama. U tipičnim aplikacijama, domet čitanja može da dostigne 0-6m, u zavisnosti od osetljivosti oznake, ugla montaže, snage čitača, okolnog metala, tečnosti i radio šuma. Cirkularna polarizacija poboljšava toleranciju kada se orijentacija oznake menja, što je korisno za palete, kartonske kutije, nalepnice na vozilima, okačene alate ili naslaganu imovinu gde operateri ne mogu uvek da prinesu oznaku pod fiksnim uglom.

Interfejsi za pristupne i automatizovane sisteme

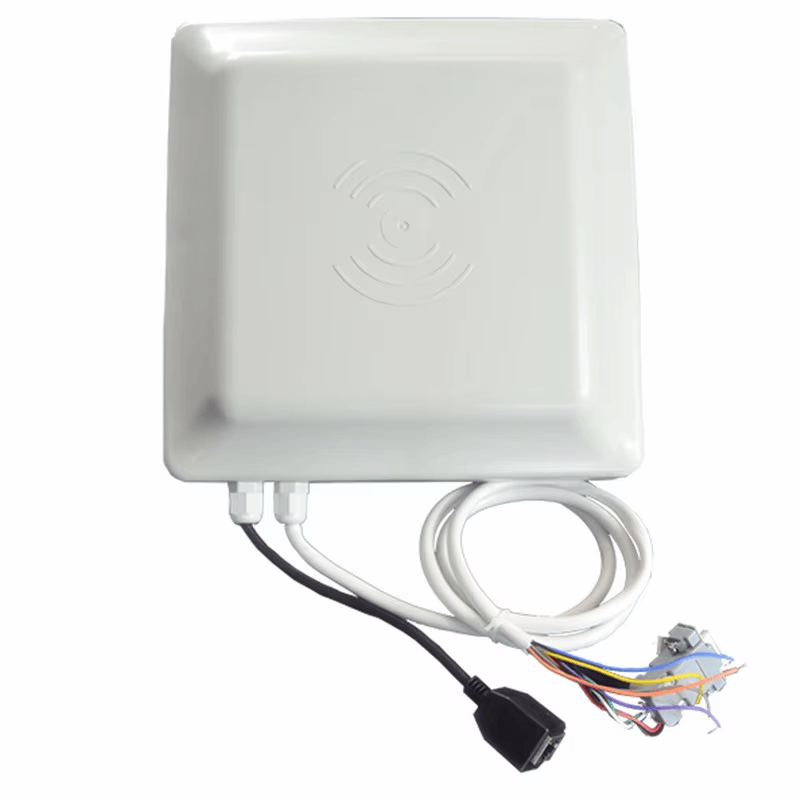

Čitač podržava RS232, RS485 i Wiegand interfejse, sa TCP/IP i WiFi dostupnim kao opcionim komunikacionim izborima. To olakšava povezivanje uređaja sa parking kontrolerima, sistemima kapija, skladišnim softverom, PLC pratećom opremom ili middleware-om trećih strana. Za pristupne projekte koji su ranije koristili čitače kartica kratkog dometa, Wiegand izlaz može da pojednostavi integraciju kontrolera, dok su RS232 i RS485 pogodniji za prikupljanje podataka, podešavanje parametara i razvoj prilagođenih aplikacija.

Stabilni režimi rada za različite tokove posla

Uređaj podržava FHSS ili prenos na fiksnoj frekvenciji i nudi režime rada sa automatskim izvršavanjem, interaktivni režim i režim aktiviranja okidačem. Režim automatskog izvršavanja koristan je tamo gde oznake neprekidno prolaze pored čitača, kao što je strana pokretne trake ili vrata skladišta. Interaktivni režim je bolji kada glavni softver zahteva čvršću kontrolu nad komandama čitanja. Režim aktiviranja okidačem pomaže da se smanje nepotrebna čitanja u trakama, na kapijama ili kontrolnim stanicama gde sistem zahteva RFID podatke samo nakon što se aktivira senzor, dugme ili detektor vozila.

Primenljiva vrednost za B2B RFID projekte

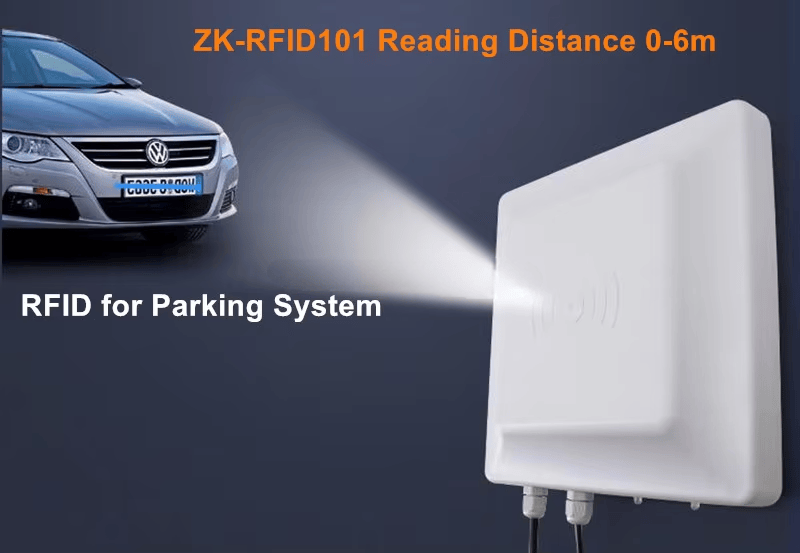

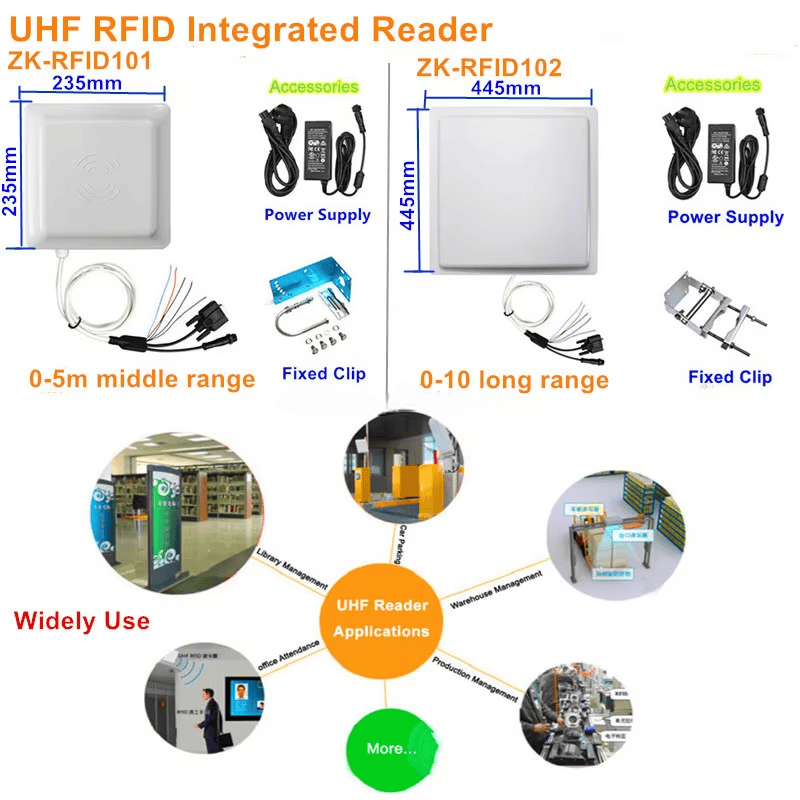

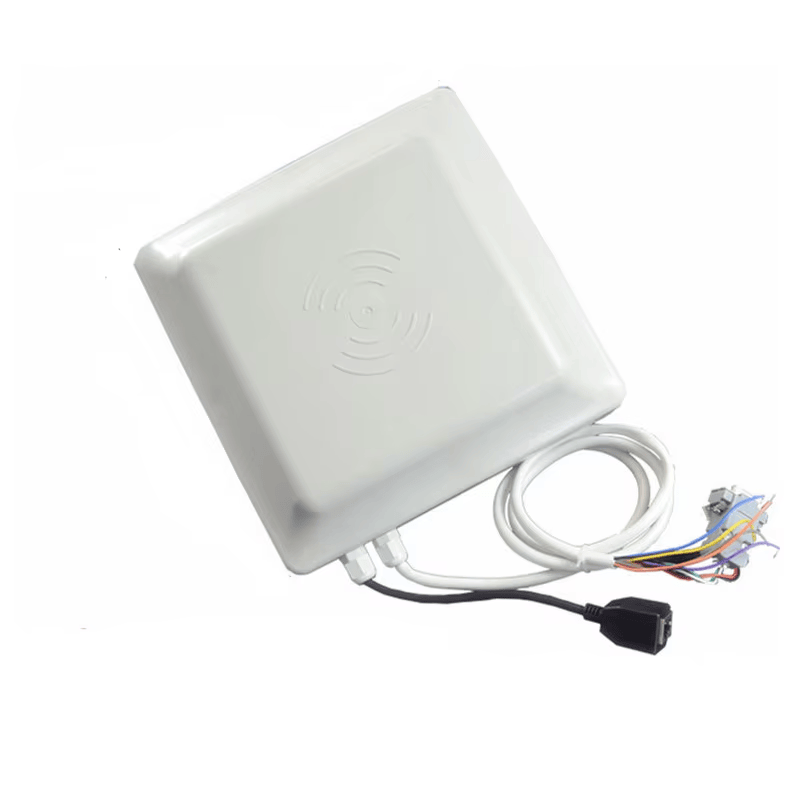

Kao jedan od UHF RFID integrisanih čitača koje isporučuje SCIVAS, ovaj model je pogodan za klijente koji žele čistu instalaciju i predvidivu zonu čitanja bez izbora odvojene kombinacije antene i čitača. U skladišnoj logistici može da identifikuje označene kartonske kutije, povratne kutije, alate ili povratne kontejnere na određenim kontrolnim tačkama. U praćenju industrijske imovine može da pomogne u evidentiranju događaja kretanja kalupa, opreme, držača ili proizvodnih materijala. U kontroli pristupa i upravljanju parkingom može da čita oznake na vetrobranskom staklu ili vozila na većoj udaljenosti koja je praktičnija od kontaktnog ili približnog čitanja.

Za projekte antikontrole i sledljivosti, čitač može da prikupi EPC brojeve sa kompatibilnih RFID oznaka i prosledi ih verifikacionoj platformi. Za prepoznavanje vozila, može se upariti sa odgovarajućim RFID auto oznakama kada se visina instalacije, ugao čitanja, brzina vozila i širina trake testiraju pre primene. Praktični rezultat nije samo duža udaljenost čitanja, već i automatizovaniji tok rada: manje ručnog skeniranja, manje zaustavljanja na kapijama i brže prikupljanje podataka na fiksnim radnim tačkama.

Proizvodna i prilagođena podrška kompanije SCIVAS

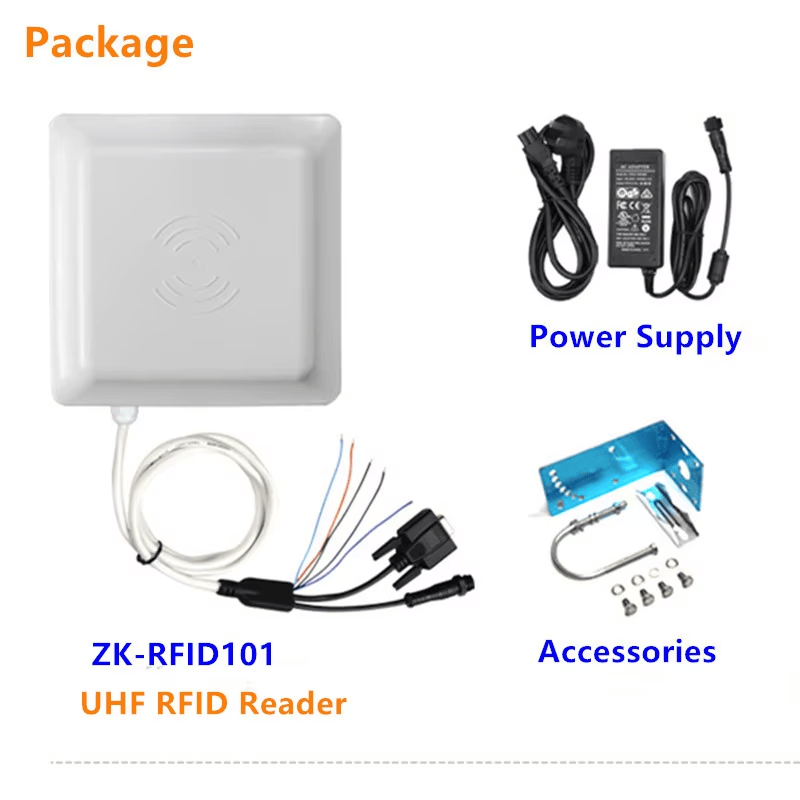

Iz perspektive fabričkog snabdevanja, SCIVAS se fokusira na pomoć klijentima da potvrde kompletan RFID okvir za čitanje, a ne samo model čitača. Pre masovne isporuke, možemo da razgovaramo o ciljnom frekvencijskom opsegu, očekivanoj udaljenosti čitanja, tipu oznake, visini montaže, rasporedu kablova, napajanju, interfejsu kontrolera i potrebama softverske komunikacije. Izlazna snaga je podesiva do 30dBm, a pojedinačni dizajn od +9V DC podržava malu potrošnju energije za mnoge fiksne instalacije. DLL datoteke i izvorni kod demonstracionog softvera takođe mogu da podrže sekundarni razvoj kada integratore treba da izgrade sopstveni aplikativni sloj.

Ovaj UHF RFID čitač srednjeg dometa najbolje je izabrati nakon što se čitač, tag, instalaciona struktura i tok podataka međusobno usaglase. Visokoperformantni čitač ne može garantovati stabilne rezultate ako je tag zaklonjen metalom, postavljen iza tečnosti, montiran pod pogrešnim uglom ili se čita u nekontrolisanom okruženju sa više traka. Zbog toga SCIVAS preporučuje testiranje sa uzorkom i stvarnim tagom i scenariom instalacije kad god je to moguće. Uz pravilnu konfiguraciju, proizvod može postati pouzdan EPC Gen2 RFID čitač za automatizaciju pristupa, vidljivost u logistici, identifikaciju na parkiralištima i industrijsko prikupljanje podataka.

Često postavljana pitanja

Može li se ovaj model koristiti kao 865MHz UHF RFID čitač?

Da. Hardverska platforma pripada 860-960MHz UHF RFID opsegu, a navedena verzija ZK-RFID101-US-2 radi na 902-928MHz. Za projekat 865MHz UHF RFID čitača, SCIVAS može razmotriti zahteve za frekvencijom u skladu sa ciljnim tržištem, lokalnim propisima, tagovima i konfiguracijom čitača pre potvrde porudžbine.

Koji domet čitanja može postići ovaj integrisani UHF RFID čitač?

Tipičan domet čitanja je 0-6m, ali konačni rezultat zavisi od tipa taga, orijentacije antene, izlazne snage, visine montaže, okolnog metala, tečnosti i elektromagnetnih smetnji. Preporučuje se testiranje sa stvarnim tagom i aplikacionim okruženjem pre masovne instalacije, posebno za parkirne trake, skladišna vrata i industrijske kontrolne tačke imovine.

Koje RFID protokole podržava čitač?

Podržava ISO18000-6B i ISO18000-6C EPC Class 1 Gen2 standarde. U praktičnim projektima, kompatibilnost treba proveriti sa izabranim čipom taga, veličinom antene, metodom kodiranja i zahtevima softverskih komandi. SCIVAS može pomoći u proceni da li su čitač i tagovi pogodni za predviđeni tok rada.

Koji komunikacioni interfejsi su dostupni?

Čitač obezbeđuje RS232, RS485 i Wiegand interfejse, sa TCP/IP i WiFi kao opcionim izborom. Wiegand se često koristi za kontrolere pristupa, dok su RS232 i RS485 korisni za komunikaciju sa hostom, podešavanje parametara i integraciju prilagođenog softvera u skladišnim ili industrijskim sistemima.

Da li je ovaj čitač pogodan za parking i kontrolu pristupa vozilima?

Da. Može se koristiti za kontrolu pristupa parkiralištima i vozilima kada se upari sa odgovarajućim tagovima za vetrobransko staklo ili vozila. Ugao čitanja, širina trake, brzina vozila, visina montaže i interfejs kontrolera treba pažljivo testirati, jer svaki parkirni ulaz ima različite metalne strukture i uslove radio refleksije.

Mogu li integratori da rade sekundarni razvoj sa ovim čitačem?

Da. DLL datoteke i izvorni kod demonstracionog softvera mogu se obezbediti za podršku sekundarnom razvoju. Ovo je korisno za integratore koji treba da povežu čitač sa sopstvenim middleware-om, pristupnom platformom, skladišnim sistemom ili softverom za industrijsko upravljanje, umesto da koriste samo fiksni standardni interfejs.

Kada treba izabrati integrisani UHF RFID čitač umesto odvojenog čitača i antene?

Pogodno je kada projekat zahteva urednu, kompaktnu tačku čitanja sa manje spoljnih komponenti. U poređenju sa odvojenim sistemom čitača i antene, integrisani dizajn smanjuje složenost ožičenja i vreme instalacije. Za veoma široke kapije, portale sa više antena ili složene zone čitanja, fiksni čitač sa spoljnim antenama može biti bolje rešenje.
