UHF čitač sa osam portova za proizvodne linije

Upravljanje zalihama u skladištu 860-960 MHz ISO18000-6C visokokvalitetni fiksni UHF RFID čitač dugog dometa sa 8 portova — ZK-RFID408 pruža izuzetne performanse sa više antena zahvaljujući osam TNC portova i velikoj snazi prenosa za pokrivanje tagova na širokom području. Dizajniran sa sopstvenim DSP motorom za brzo čitanje/upis, podržava EPC C1G2 (ISO18000-6C) protokol, robusne mrežne interfejse (TCP/IP, RS-232/485), i idealan je za logistiku, praćenje imovine, pametno skladištenje i sisteme za nadzor proizvodnih linija.

UHF visokoperformansni fiksni čitač ZK-RFID408 je projektovan na bazi potpuno sopstvene intelektualne svojine. Zasnovan na sopstvenom efikasnom algoritmu za digitalnu obradu signala, podržava brzu operaciju čitanja/pisanja tagova sa visokom stopom identifikacije. ZK_RFID408 može se široko primeniti u mnogim RFID aplikacionim sistemima kao što su logistika, kontrola pristupa, zaštita od falsifikovanja i sistemi za kontrolu industrijskih proizvodnih procesa.

Primena

Industrijsko UHF čitanje za pokretne proizvodne linije

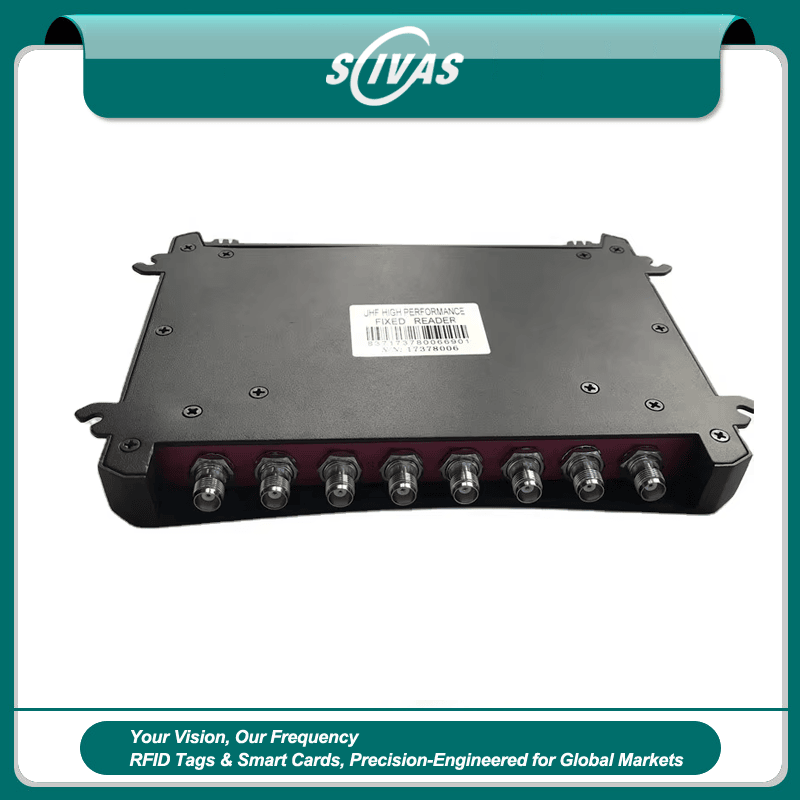

SCIVAS ZK-RFID408 je UHF fiksni čitač za okruženja proizvodnih linija gde se označeni delovi, tacne, kartoni, alati ili kontejneri u obradi moraju identifikovati bez usporavanja operacije. Umesto da se RFID tretira kao jedno skeniranje na vratima, ovaj čitač je napravljen za višepointsnu industrijsku pokrivenost: jedan kontroler može povezati do osam TNC antena, omogućavajući inženjerima da pokriju ulaze na transporteru, procesne stanice, izlaze za pakovanje, linije za doradu i tačke prenosa gotovih proizvoda sa jednog koordinisanog uređaja. Opseg frekvencija 840–960 MHz može se prilagoditi za regionalne projekte, dok Impinj E710 RF motor daje sistemu snažne performanse protiv kolizije kada mnogi EPC tagovi prolaze kroz zonu čitanja u isto vreme.

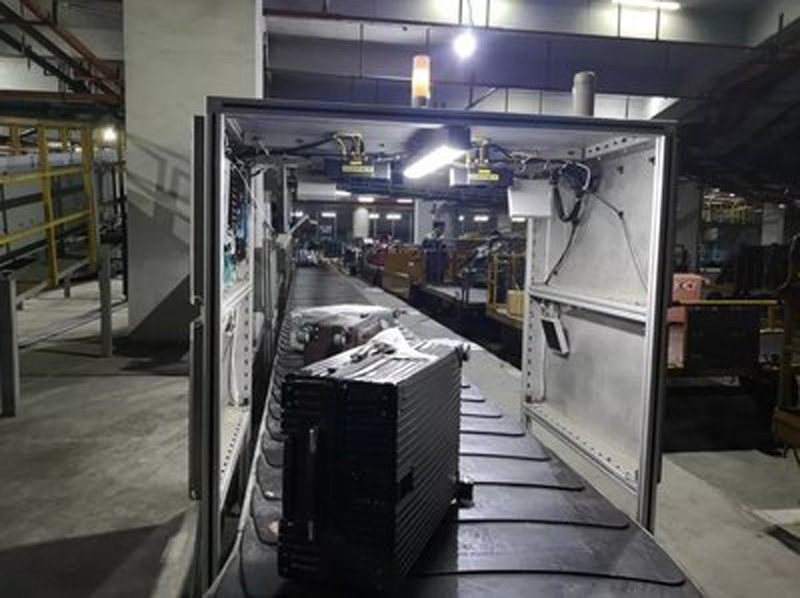

Napravljen za kontrolne tačke na transporteru i kontrolu procesa

Na proizvodnoj liniji stabilnost čitanja je često važnija od same maksimalne udaljenosti. Proizvodi se mogu kretati neujednačenom brzinom, operateri mogu postavljati kutije pod različitim uglovima, a obližnji metalni okviri ili motori mogu stvarati refleksije signala. ZK-RFID408 rešava ove uslove pomoću podesive izlazne RF snage do 33 dBm, FHSS ili fiksne frekvencije prenosa i sopstvene obrade digitalnog signala za brze operacije čitanja i pisanja oznaka. Za stanice na pokretnoj traci može se podesiti da uhvati ispravan označeni predmet na pravom mestu, smanjujući lažna čitanja iz susednih traka i pomažući proizvodnom softveru da održi tačnu istoriju procesa.

Dizajn sa 8 portova posebno je koristan za postrojenja kojima je potreban RFID čitač proizvodne linije u nekoliko fizičkih zona. Jedan čitač može se povezati sa više antena umesto instaliranja zasebnih čitača na svakoj tački. To pojednostavljuje planiranje mreže, raspored ormara, upravljanje napajanjem, mapiranje softvera i održavanje. Detekcija kvara antene pomaže tehničarima da brzo identifikuju isključenu ili oštećenu antenu, što je dragoceno u objektima gde jedna propuštena kontrolna tačka može uticati na sledljivost, tačnost zaliha ili kontrolu kvaliteta u daljem toku.

Brza identifikacija za gusto kretanje oznaka

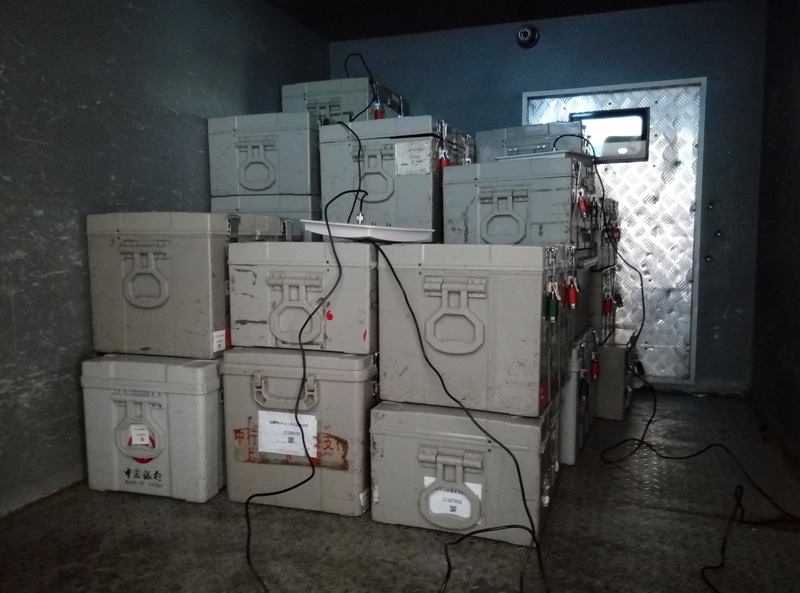

Za aplikacije sa velikim protokom, čitač podržava brzinu popisa veću od 700 oznaka u sekundi i uključuje bafer od 1000 oznaka zasnovan na 96-bitnim EPC podacima. Ovaj bafer je važan tokom kratkih vršnih momenata, kao što su ulazak pune tacne u stanicu, izlazak naslaganih kartona iz ćelije za pakovanje ili prolazak više povratnih kontejnera kroz automatizovana vrata. Uređaj je projektovan da održi stabilan protok podataka umesto da prisiljava matični sistem da trenutno obradi svaki nalet. To ga čini pogodnim kao industrijski fiksni RFID čitač za automatizaciju proizvodnje, logističke tačke predaje, cirkulaciju sredstava i praćenje materijala u fabrici.

SCIVAS takođe može pomoći da se čitač uskladi sa odgovarajućim oznakama za različite proizvodne materijale. Za kartone, plastične kutije i nemetalna sredstva često su dovoljne standardne RFID nalepnice. Za metalni alat, pribor, police ili povratne transportne predmete, RFID oznake za metalne površine mogu obezbediti pouzdanije čitanje. U projektima koji kombinuju mašinske kontrolne tačke sa ljudskim pristupom, identifikacijom održavanja ili evidencijom prisustva na liniji, isti ukupni sistem može se uskladiti i sa RFID čitačima iz drugih frekvencijskih opsega.

Interfejsi za integraciju fabričkog softvera

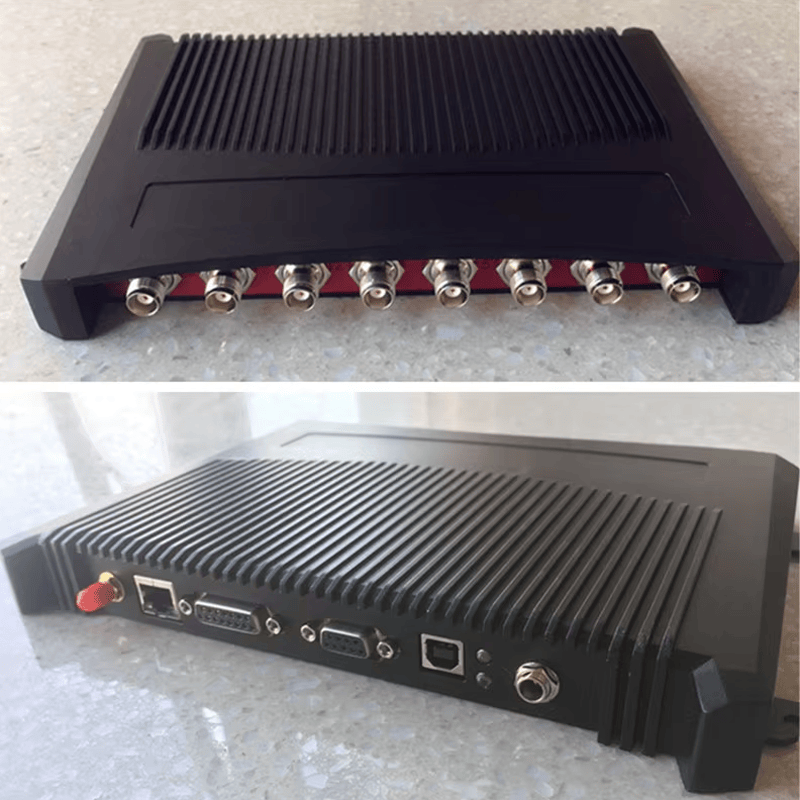

ZK-RFID408 pruža RS232, USB slave i RJ45 TCP/IP interfejse, što system integratorima daje nekoliko praktičnih opcija povezivanja. Čitač se može povezati direktno na industrijski PC, PLC gateway, lokalni server ili platformu za upravljanje skladištem i proizvodnjom, u zavisnosti od arhitekture projekta. Opciona PoE podrška smanjuje potrebu za odvojenim napojnim kabliranjem kada je instalacija izgrađena oko mrežnih ormara i switch infrastrukture. Za razvojne timove, SCIVAS obezbeđuje DLL podršku i izvorni kod demonstracionog softvera, što olakšava povezivanje čitača sa WMS, MES, ERP, sistemima za kontrolu kvaliteta i platformama za praćenje imovine.

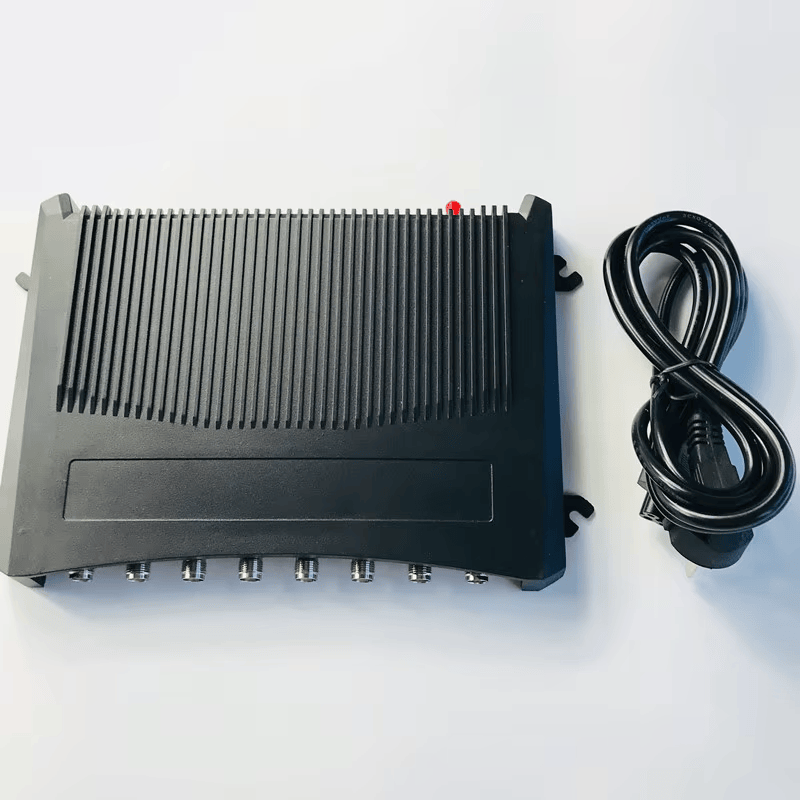

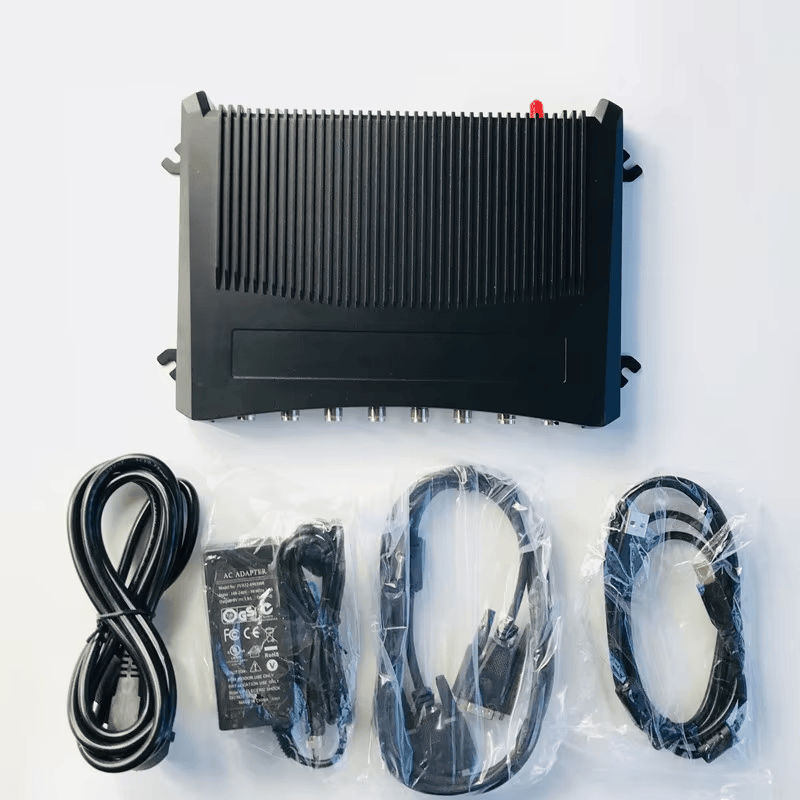

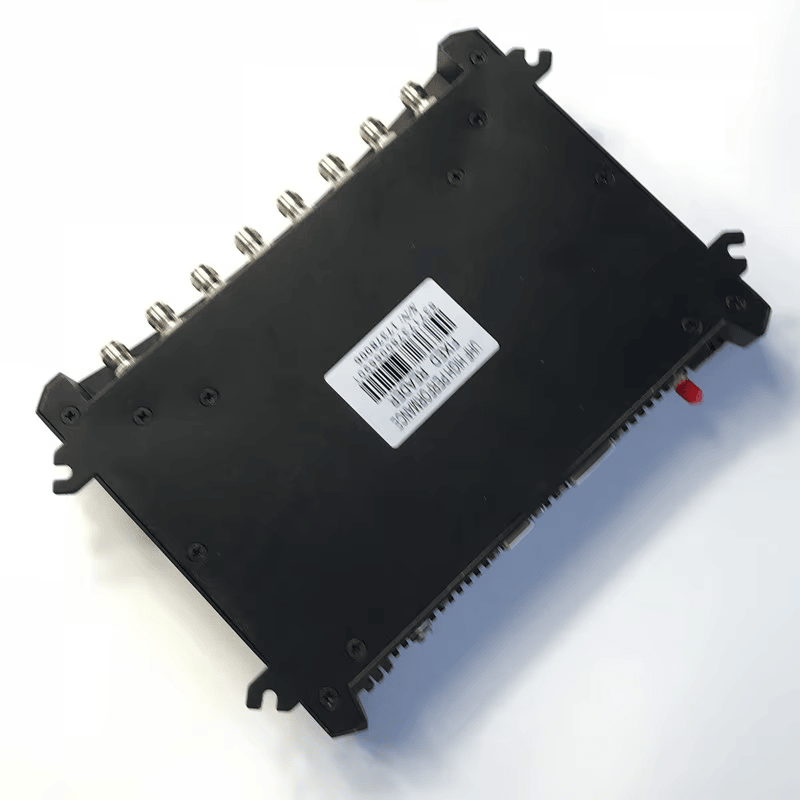

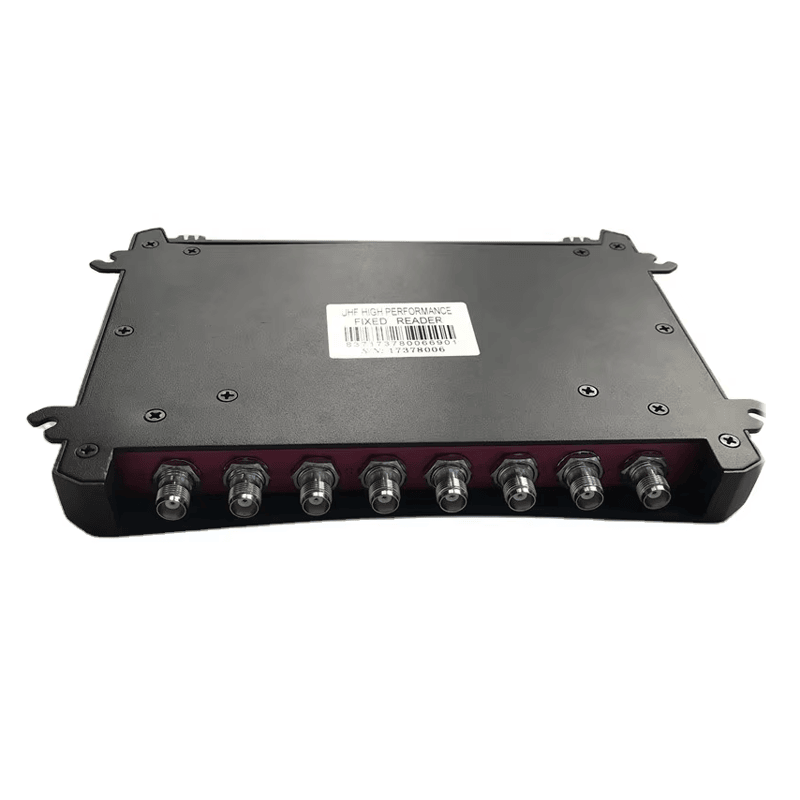

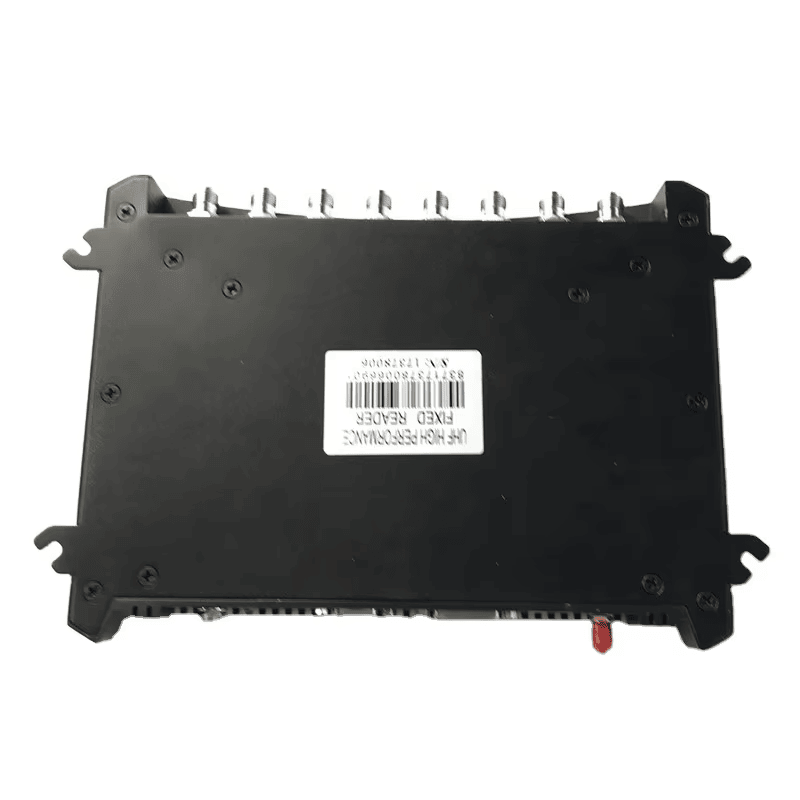

Kućište proizvoda je izrađeno od ABS i PC materijala, kompaktnih dimenzija 268 x 181 x 28 mm, tako da se može instalirati u upravljačkim ormarima, kućištima pored proizvodne linije, ramovima opreme ili čitačkim panelima. Robustni TNC konektori za antene obezbeđuju čvršću mehaničku vezu od malih interfejsa kancelarijske klase, što je korisno na industrijskim lokacijama sklonim vibracijama. Niskopotrošni dizajn radi sa jednim +9V DC napajanjem, dok opciona PoE verzija može da obezbedi čistije kabliranje u umreženim proizvodnim ćelijama.

Odgovarajuće primene u proizvodnji i logistici

Ovaj 8-portni UHF RFID čitač je praktičan izbor za kontrolu proizvodnog procesa, praćenje rada u toku, automatsku verifikaciju pakovanja, potvrdu utovara paleta, prenos između skladišta, popis u ormarima i cirkulaciju kontejnera. Može pomoći proizvođačima da potvrde da su ispravna komponenta, serija, alat ili pošiljka stigli do prave faze pre nego što počne sledeća operacija. Za integratore, glavna prednost nije samo čitanje na velikoj udaljenosti, već i kontrolisano pokrivanje sa više antena, stabilno baferovanje tagova i jasna podrška za softversku integraciju. SCIVAS isporučuje ovaj čitač kao konfigurabilnu hardversku osnovu za projekte kojima je potrebna pouzdana UHF identifikacija u ponovljivim, obimnim industrijskim tokovima rada.

Često postavljana pitanja

Šta ovaj čitač čini pogodnim za praćenje na proizvodnoj liniji?

ZK-RFID408 podržava osam TNC portova za antene, podesiv RF izlaz od 0–33 dBm i brzo anti-koliziono čitanje zasnovano na Impinj E710 engine-u. To omogućava da jedan čitač pokrije nekoliko kontrolnih tačaka na transporteru ili radnim stanicama, uz organizovane podatke o tagovima. Posebno je koristan kada proizvođačima treba automatska identifikacija delova, tacni, kartonskih kutija, povratnih kutija ili predmeta u toku rada.

Može li jedan čitač da pokrije više pozicija na transporteru?

Da. Struktura sa 8 portova za antene omogućava čitaču da poveže nekoliko antena oko različitih pozicija, kao što su ulaz u liniju, inspekcija, pakovanje i izlazne tačke. Pokrivenost i dalje zavisi od tipa antene, visine montaže, materijala proizvoda, postavljanja taga i softverskog filtriranja. SCIVAS može pomoći integratorima da isplaniraju raspored antena tako da svaka zona čitanja podrži predviđeni proizvodni proces.

Koje RFID protokole i frekvencijski opseg podržava?

Čitač radi u UHF opsegu 840–960 MHz i podržava EPC Class 1 Gen 2 i ISO18000-6B protokol tagove. Prilagođavanje frekvencije je dostupno za regionalne propise i zahteve projekta. Ova fleksibilnost ga čini pogodnim za globalne proizvodne lokacije, OEM proizvođače opreme i sistemske integratore kojima je potrebna jedna hardverska platforma prilagođena različitim tržištima.

Kako bafer od 1000 tagova pomaže u fabričkim aplikacijama?

Bafer od 1000 tagova pomaže čitaču da obradi kratke nalete kada mnogo tagova istovremeno uđe u zonu čitanja. Na proizvodnoj liniji to se može dogoditi kada su kartoni naslagani, tacne ugnježdene ili više označenih predmeta prolazi istovremeno kroz tačku na transportnoj traci. Baferovanje smanjuje rizik od gubitka podataka i daje softveru matičnog sistema više vremena za obradu zapisa.

Može li se integrisati sa MES, WMS ili ERP sistemima?

Da. ZK-RFID408 pruža RS232, USB slave i RJ45 TCP/IP interfejse, a SCIVAS može da obezbedi DLL podršku i izvorni kod demonstrativnog softvera. To developerima daje praktičnu početnu tačku za povezivanje očitavanja tagova sa MES, WMS, ERP, platformama za kontrolu kvaliteta ili praćenje imovine, bez tretiranja čitača kao izolovanog uređaja.

Da li je PoE dostupan za ovaj UHF fiksni čitač?

PoE je dostupan kao opcija, dok standardno napajanje koristi jedan +9V DC izvor napajanja. PoE može da pojednostavi ožičenje kada je čitač instaliran blizu mrežnih svičeva ili unutar ormarića pored linije. Za veće projekte, izbor između DC napajanja i PoE treba planirati zajedno sa mrežnom topologijom, prostorom u ormariću i pristupom za održavanje.

Koje tagove treba koristiti sa ovim čitačem na proizvodnoj liniji?

Najbolji tag zavisi od materijala, distance, načina montaže i okruženja. Standardne UHF etikete mogu dobro da funkcionišu na kartonskim i plastičnim kontejnerima, dok metalni alati ili police obično zahtevaju tagove za metalne površine. Za specijalne procese mogu biti potrebni tagovi otporni na visoke temperature, pranje ili grube uslove. SCIVAS može da preporuči odgovarajuće tagove nakon pregleda detalja aplikacije.
