Ugradne UHF RFID oznake za beton i građevinske elemente

Ova RFID etiketa je rfid u građevinarstvu etiketa dizajnirana da se montira na metal i takođe ugradi u beton. Ova RFID etiketa u građevinarstvu Ugrađena RFID etiketa može se koristiti za jedinstvenu identifikaciju građevinskih materijala poboljšavajući upravljanje građevinskim procesima. pruža domet čitanja do 6,5 metara kada se koristi na metalnoj površini i domet čitanja do 2,2 metra kada je ugrađena u beton na dubini od 5 cm.

RFID betonske etikete napravljene za ugrađenu identifikaciju

SCIVAS RFID betonske etikete su izdržljivi pasivni UHF identifikatori dizajnirani za trajnu identifikaciju imovine unutar betonskih elemenata, prefabrikovanih komponenti, temelja, tunela, delova mostova, ploča i drugih građevinskih materijala kojima su potrebni digitalni zapisi koji se mogu pratiti. Umesto oslanjanja na štampane nalepnice ili površinske pločice koje mogu da se izgrebu, uklone, prefarbaju ili oštete na otvorenom, svaka etiketa može da se ugradi u betonsko telo tokom proizvodnje ili instalacije. Rezultat je skrivena, ali čitljiva identifikaciona tačka koja ostaje povezana sa imovinom tokom betoniranja, nege, transporta, instalacije, inspekcije, održavanja i kasnijeg upravljanja životnim ciklusom.

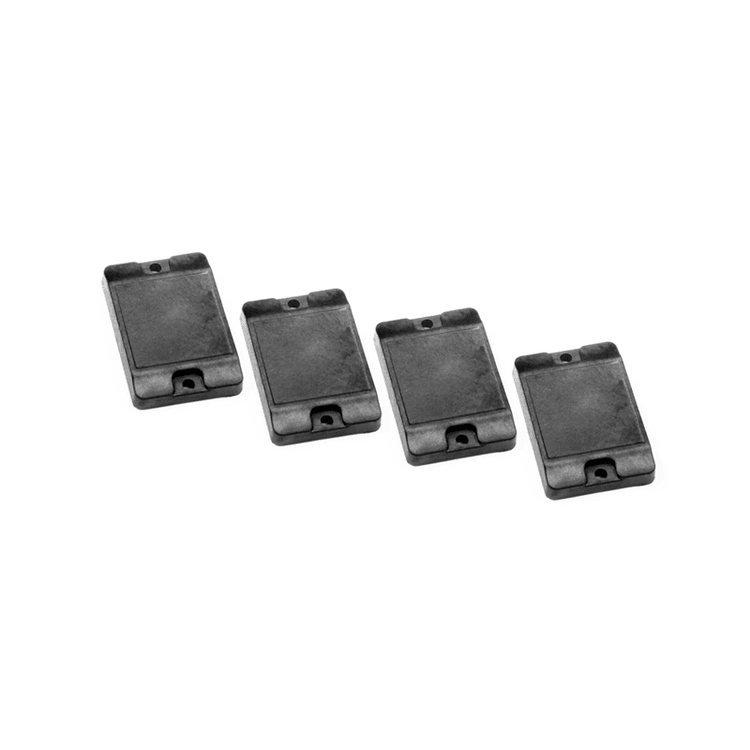

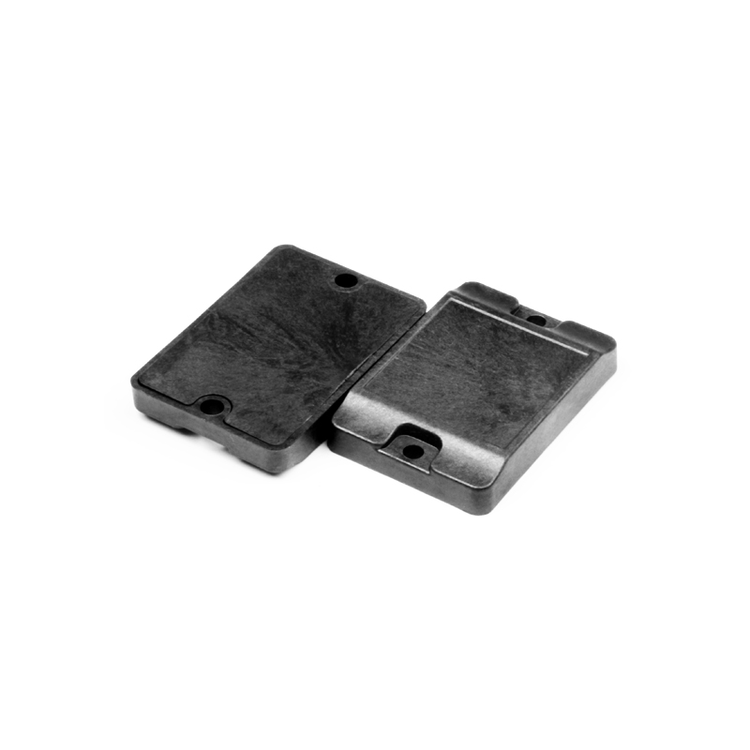

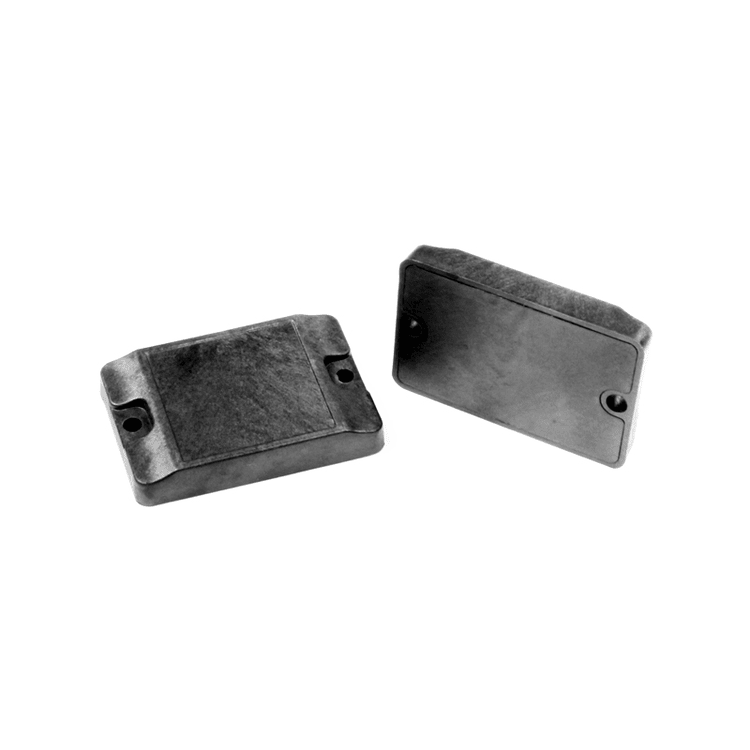

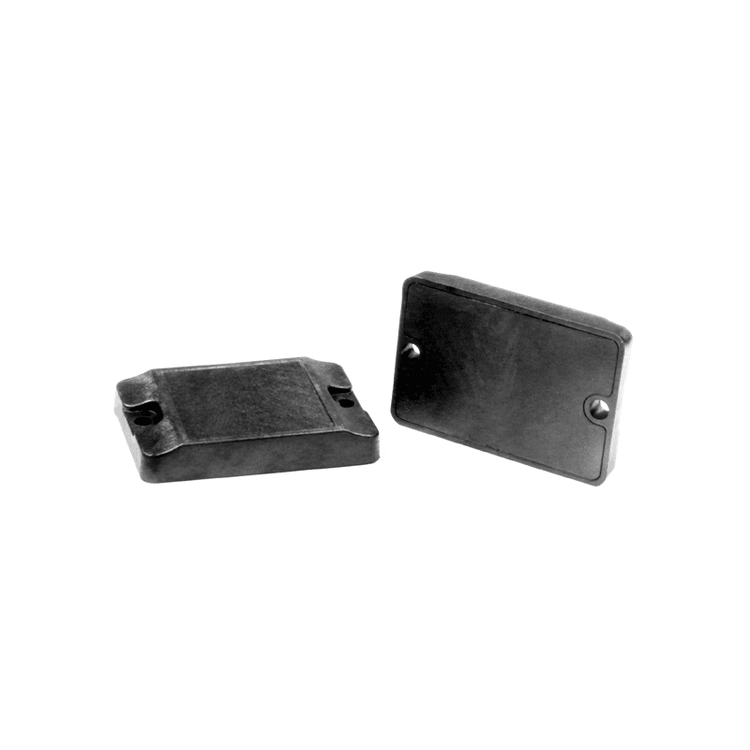

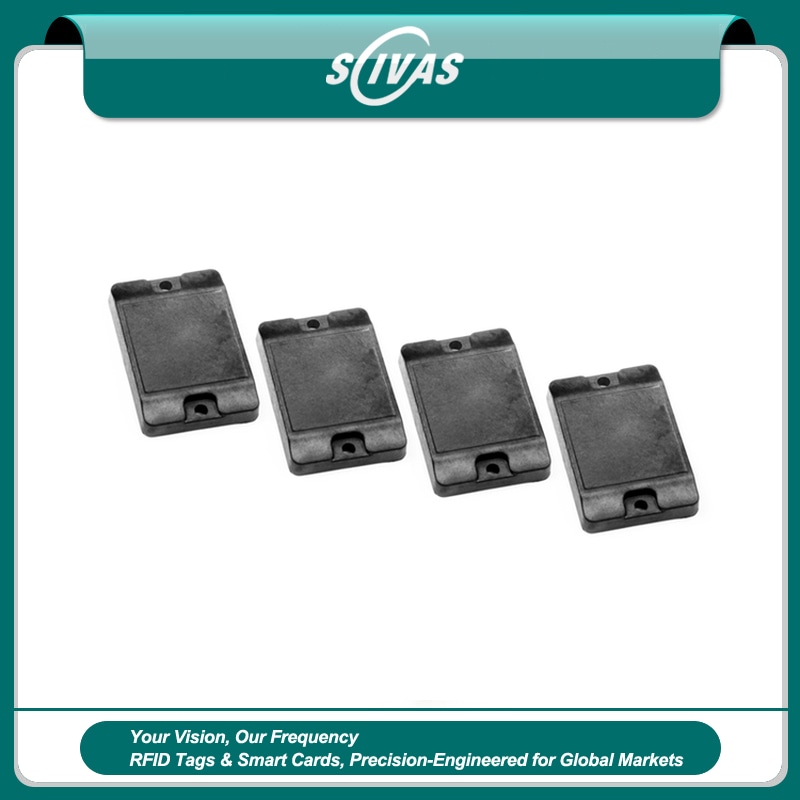

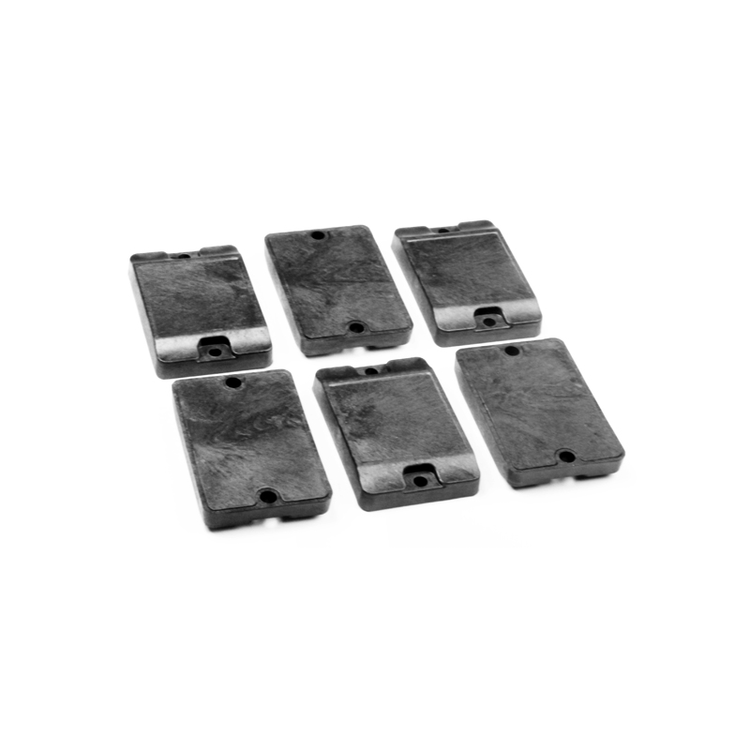

Etiketa koristi crno PPS kućište kompaktne strukture 46,5×31,5×7,5mm, dva montažna otvora od 3,6mm i zaptiveni dizajn sa IP68 ocenom. PPS je izabran jer pruža snažnu dimenzionalnu stabilnost, hemijsku otpornost i toleranciju na toplotu u teškim industrijskim okruženjima. Za građevinske projekte to je važno jer je svež beton alkalni, uslovi nege mogu biti zahtevni, a instalirana imovina može biti izložena vodi, prašini, vibracijama, sunčevoj svetlosti, promenama temperature i mehaničkom habanju. Ove RFID etikete ugrađene u beton napravljene su da zaštite čip i antenu od okruženja dok čitljivi identitet ostaje dostupan godinama terenske upotrebe.

Pouzdane UHF performanse za beton i metalne uslove

Unutar etikete, pasivni UHF RFID čip podržava EPC Class1 Gen2 i ISO18000-6C protokole, sa opcijama frekvencije za US 902–928MHz i EU 865–868MHz projekte. Standardna opcija čipa je Alien Higgs-9, a alternative kao što su Monza M4QT, Monza R6, UCODE 7XM+ ili drugi IC mogu se razmotriti kada projekat zahteva specifičnu memoriju, kodiranje, privatnost ili kompatibilnost sa čitačem. Sa fiksnim čitačem, etiketa može da postigne oko 6,5 metara na metalnoj površini pod US frekvencijskim uslovima. Sa ručnim čitačem, može se čitati na oko 4,4 metra na metalu, oko 2,2 metra kada je ugrađena 5cm duboko u beton i oko 2,0 metra kada je ugrađena 10cm duboko, u zavisnosti od čitača, antene, sastava betona, vlage, pozicije instalacije i okolne čelične armature.

Ovaj balans čini proizvod pogodnim za kupce koji traže UHF RFID betonske etikete ili RFID etikete čitljive kroz beton, posebno kada im je potrebna trajna identifikaciona tačka za imovinu koja ne može biti vizuelno obeležena nakon instalacije. Etiketa nije namenjena da zameni inženjersku inspekciju, ali daje izvođačima, fabrikama prefabrikovanih elemenata, vlasnicima infrastrukture i timovima za održavanje praktičan način da povežu svaku fizičku komponentu sa podacima o proizvodnji, zapisima o serijama, dokumentima o kvalitetu, lokacijom instalacije, istorijom servisa i digitalnim dosijeima imovine. Kada se upari sa odgovarajućim RFID čitačima, sistem može da smanji ručnu proveru i podrži bržu verifikaciju na terenu.

Praćenje građevinske imovine od fabrike do terena

RFID oznake za građevinarstvo su najkorisnije kada podržavaju kompletan tok rada, a ne samo trenutak skeniranja. U fabrici prefabrikovanih elemenata, SCIVAS RFID betonske oznake mogu se povezati sa brojem kalupa, datumom zalivanja, klasom betona, detaljima armature, šaržom za negovanje i izlaznom otpremom. Tokom transporta, isti ID može pomoći u potvrdi utovara, isporuke i statusa skladištenja. Na gradilištu, oznaka može pomoći radnicima da identifikuju komponentu pre podizanja ili ugradnje, čak i kada je vidljiva površina prašnjava ili delimično prekrivena. Nakon što konstrukcija uđe u upotrebu, menadžeri objekta mogu skenirati ugrađeni identifikator da pristupe zapisima o inspekciji, beleškama o popravkama i planovima održavanja.

Za izvođače koji upravljaju različitim klasama sredstava, ova ugrađena betonska oznaka može raditi zajedno sa drugim izdržljivim proizvodima za identifikaciju. Privremena oprema, upakovani materijali i spoljni elementi mogu se organizovati pomoću RFID kablovskih vezica, dok izložene mašine, metalni regali, alati i čelične konstrukcije mogu zahtevati RFID oznake za metalne površine. Držanjem betonskih sredstava, metalnih sredstava i privremenih gradilišnih sredstava pod jednom RFID strukturom podataka, projektni timovi mogu izgraditi dosledniju strategiju RFID oznaka za praćenje građevinskih sredstava bez oslanjanja na nekoliko nepovezanih metoda obeležavanja.

Fabričke opcije i podrška za integraciju u projekat

Kao proizvođač RFID opreme, SCIVAS može pružiti podršku za kodiranje, izbor čipa, usklađivanje frekvencije, testiranje uzoraka i veleprodaju za različita građevinska okruženja. Oznaka nudi funkcionalnost čitanja i pisanja, 100.000 ciklusa pisanja i 50 godina zadržavanja podataka pod odgovarajućim uslovima rada. Njen temperaturni opseg skladištenja je -40°C do +150°C, a temperaturni opseg rada je -25°C do +100°C. Za bolje rezultate, kupci treba da testiraju oznaku sa stvarnim modelom čitača, konfiguracijom antene, dubinom betona, mešavinom agregata, nivoom vlage i rasporedom armature pre konačne masovne instalacije. Gustina betona, položaj čelika, sadržaj vode i snaga ručnog čitača mogu uticati na daljinu čitanja, pa je pilot testiranje najbolji način da se definiše preporučena dubina ugrađivanja i postupak skeniranja.

SCIVAS može snabdevati RFID betonske oznake za infrastrukturne izvođače, proizvođače prefabrikovanih elemenata, projekte tunela, programe održavanja mostova, komunalne projekte i sisteme za praćenje građevinskog materijala. Uobičajeni fabrički MOQ može početi od 50 komada, što omogućava kupcima da testiraju proizvod pre velikog obima implementacije. Bez obzira da li je projekat fokusiran na praćenje betonskih sredstava, trajnu ugrađenu identifikaciju ili digitalne građevinske zapise, ova PPS UHF oznaka pruža stabilnu hardversku osnovu za povezivanje fizičkih struktura sa pouzdanim podacima zasnovanim na RFID tehnologiji.

Često postavljana pitanja

Za šta se uglavnom koriste RFID betonske oznake?

RFID betonske oznake se uglavnom koriste da betonskim konstrukcijama i prefabrikovanim komponentama obezbede trajni digitalni identitet. Mogu se povezati sa proizvodnim evidencijama, informacijama o šarži, lokacijama ugradnje, podacima o inspekciji i evidencijama održavanja. To ih čini korisnim za fabrike prefabrikovanih elemenata, izvođače radova, projekte mostova, projekte tunela, komunalnu imovinu i dugoročno upravljanje infrastrukturom.

Mogu li se ove oznake ugraditi direktno u svež beton?

Da. PPS kućište je zapečaćeno i dovoljno izdržljivo za ugrađenu instalaciju u betonskim aplikacijama. Oznaka se može postaviti tokom betoniranja ili fiksirati pre izlivanja, u zavisnosti od dizajna komponente. Pravilno pozicioniranje je važno jer dubina betona, vlaga, vrsta agregata i raspored armature mogu uticati na konačne performanse čitanja.

Na kojoj dubini se RFID betonska oznaka još uvek može pročitati?

U starim testnim podacima za ovaj model, ručno čitanje može dostići oko 2,2 metra kada je oznaka ugrađena 5 cm duboko u beton i oko 2,0 metra na dubini od 10 cm. Stvarni rezultati zavise od čitača, antene, frekvencijskog opsega, gustine betona, sadržaja vode, položaja armature i da li operater skenira sa preporučene strane.

Da li će armature ili čelična armatura uticati na rastojanje čitanja?

Da, čelična armatura može uticati na ponašanje UHF signala, posebno ako je oznaka postavljena preblizu gusto raspoređenoj armaturi ili velikim metalnim strukturama. Za bolje performanse, držite oznaku što bliže sloju zaštitnog betona kada je to moguće i izbegavajte direktan kontakt sa čelikom. Preporučuje se mali pilot test pre ugradnje velikih razmera.

Koje informacije se mogu kodirati u oznaku?

Oznaka može nositi EPC broj i podatke korisničke memorije u zavisnosti od izabranog čipa. Mnogi projekti kodiraju jedinstveni ID imovine i čuvaju detaljne evidencije u eksternom softveru, kao što su proizvodna šarža, broj crteža, status inspekcije, evidencija otpreme, pozicija ugradnje, informacije o garanciji i kasnija istorija održavanja. To održava podatke oznake čistim i skalabilnim.

Da li je ova oznaka pogodna za spoljne infrastrukturne projekte?

Da. Njena IP68 ocena, PPS kućište i široka temperaturna tolerancija čine je pogodnom za mnoga spoljna i industrijska građevinska okruženja. Može se koristiti u dvorištima za prefabrikovani beton, komponentama mostova, tunelima, temeljima, komunalnim strukturama i izloženoj civilnoj imovini. Međutim, projektni timovi bi ipak trebalo da verifikuju performanse pod sopstvenom mešavinom betona i uslovima skeniranja.

Može li SCIVAS da prilagodi RFID betonske oznake za projekat?

SCIVAS može podržati zahteve zasnovane na projektu kao što su izbor čipa, frekvencijski opseg, EPC kodiranje, isporuka uzoraka, pakovanje i smernice za testiranje kompatibilnosti. Ako vaš sistem već koristi određeni UHF čitač ili softversku platformu, podelite tehničke zahteve pre naručivanja. To pomaže da se konfiguracija oznake uskladi sa stvarnim tokom praćenja građevinske imovine.

PPS4631-1 tehnički list
