Type-C HF RFID čitač za povezivanje Android uređaja

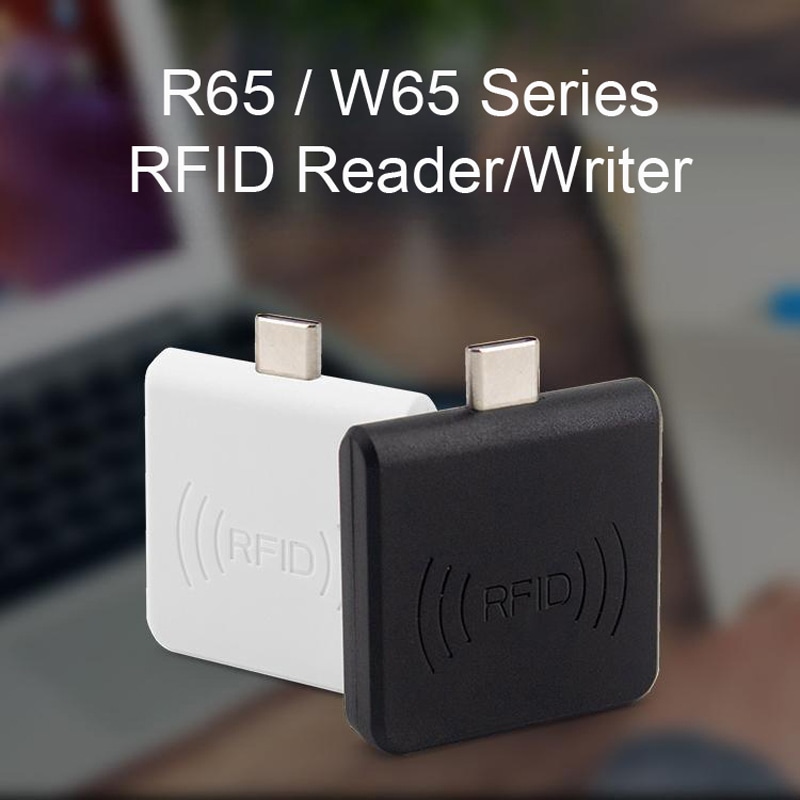

R65/W65 serija RFID čitača/pisača ima neto težinu od 20G, radni napon od 5V i radnu struju od 100mA. Postiže vreme čitanja kartice od <100ms, dostupan je u crnoj/beloj boji i kompatibilan je sa Android sistemom. Rastojanje čitanja je u opsegu 0-30mm, a status se prikazuje pomoću dve LED diode u dve boje.

Tabela modela proizvoda za R65/W65 seriju RFID čitača/pisača

Napomena:

1. R/O: samo za čitanje; R/W: čitanje i pisanje.

2. R65D čita UID LF čipova (npr. EM4200, TK4100), podržava konfiguraciju izlaznog formata UID-a. Interfejs: Type-C.

3. R65C čita UID ISO14443A HF čipova (npr. FM11RF08, Mifare S50), podržava konfiguraciju izlaznog formata UID-a. Interfejs: Type-C.

4. R6593 čita UID ISO15693 HF čipova (npr. ICODE SLI/SLIX), podržava konfiguraciju formata izlaza UID-a. Interfejs: Type-C.

5. W65A: Univerzalni čitač/pisač za ISO14443A HF čipove (npr. FM11RF08, Mifare S50). Pruža SDK za prilagođeni razvoj. Interfejs: Type-C.

R65/W65 serija RFID čitača/pisača - osnovni parametri:

Prilagođeni 13.56MHz RFID čitači napravljeni za mobilnu identifikaciju

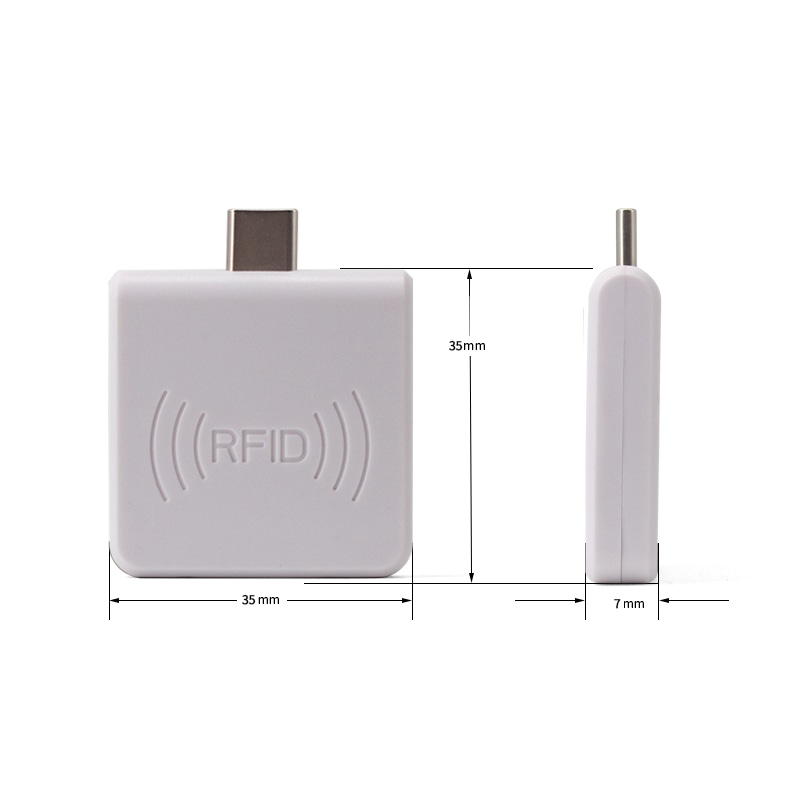

SCIVAS prilagođeni 13.56MHz RFID čitači dizajnirani su za projekte kojima je potrebno kompaktno HF čitanje kartica, mobilno prikupljanje podataka i fleksibilna integracija čitača bez glomaznog stonog uređaja. Zasnovani na platformi R65/W65 serije, ova familija čitača kombinuje ABS kućište dimenzija 35×35×7mm, laganu konstrukciju od 20G i Type-C vezu za Android uređaje. Pogodna je za integratore, softverske developere, kompanije za kontrolu pristupa i pružaoce RFID rešenja kojima je potreban mali modul čitača za povezivanje fizičkih akreditiva sa mobilnim aplikacijama.

Suštinska vrednost ovog proizvoda nije samo čitanje UID oznake. On pomaže projektnim timovima da izgrade praktičan most između kartica, etiketa, ulaznica, imovine i mobilnog softvera. Kada operater poveže čitač sa Android telefonom ili tabletom, uređaj može da čita kompatibilne HF akreditive na maloj udaljenosti i brzo pošalje podatke aplikaciji matičnog sistema. Za terensko osoblje, operatere skladišta, timove za događaje i osoblje za održavanje, ovo smanjuje potrebu za nošenjem laptopa ili velikog fiksnog terminala.

Opcije protokola za ISO14443A i ISO15693 projekte

R65/W65 serija uključuje različite opcije modela za različite projektne zahteve. R65C je 13.56MHz model samo za čitanje za ISO14443A čipove kao što su MIFARE S50 i FM11RF08. R6593 je 13.56MHz model samo za čitanje za ISO15693 čipove kao što su ICODE SLI i ICODE SLIX. W65A je univerzalni 13.56MHz čitač-pisač za ISO14443A kartice i podržava prilagođeni razvoj zasnovan na SDK. Za projekte koji takođe zahtevaju niskofrekventno čitanje, ista kompaktna familija uključuje R65D za 125KHz čipove kao što su TK4100 i EM4200.

Ova struktura modela daje kupcima jasan način da izaberu odgovarajući HF RFID čitač po meri. Ako je projektu potrebno samo prikupljanje UID-a, verzija samo za čitanje može biti jednostavna i isplativa. Ako projekat zahteva kodiranje, personalizaciju kartica ili aplikativno upisivanje podataka, verzija čitač-pisač W65A je bolji izbor. SCIVAS može da pomogne kupcima da potvrde kompatibilnost čipova pre masovnog naručivanja, naročito kada sistem uključuje kombinovane izvore kartica ili postojeće nasleđene akreditive.

Kompaktni Android Type-C čitač za prikupljanje podataka na terenu

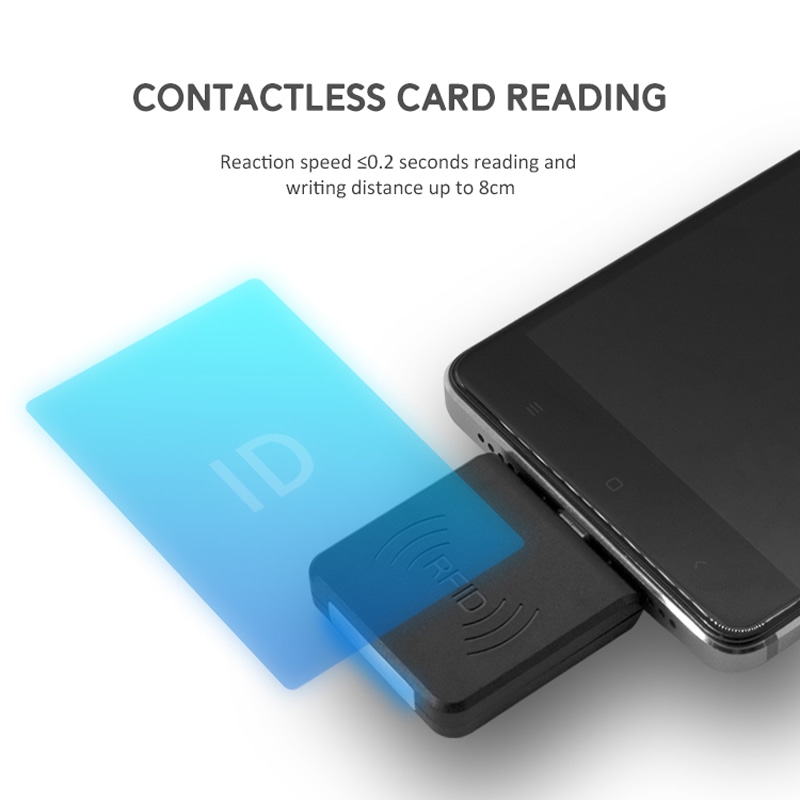

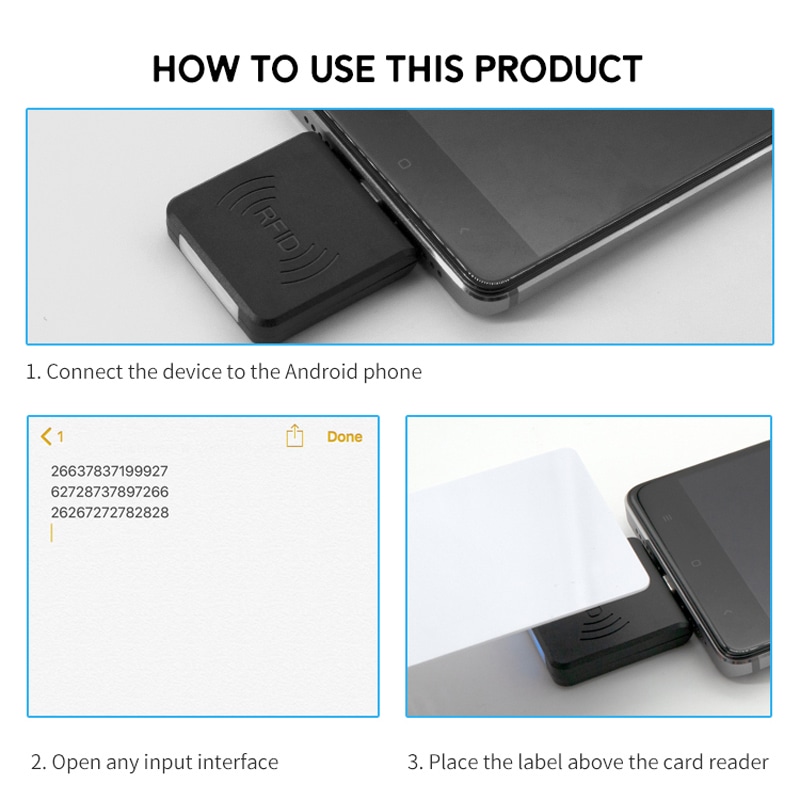

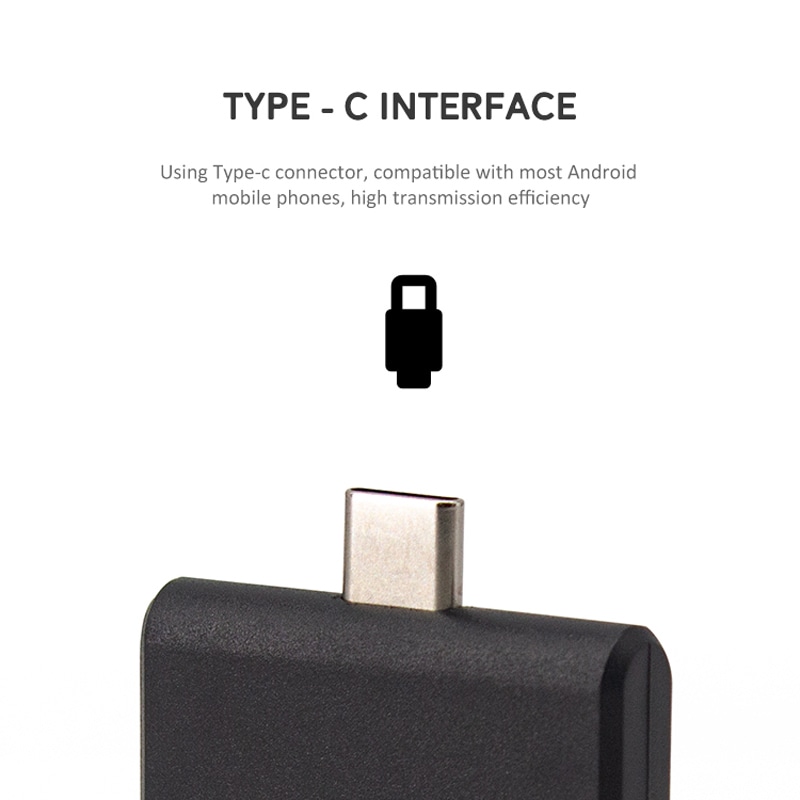

Type-C interfejs omogućava čitaču da se direktno poveže sa mnogim Android mobilnim uređajima koji podržavaju OTG komunikaciju. Radni napon od 5V, radna struja od 100mA i brzo vreme čitanja kartice kraće od 100ms čine ga pogodnim za čestu svakodnevnu upotrebu. Udaljenost čitanja je obično 0–30mm, što odgovara aplikacijama za verifikaciju bliskim kontaktom, kontrolisano skeniranje i sprečavanje pogrešnog čitanja, gde operater namerno prinosi jednu akreditaciju po jednu.

Za mobilnu inventuru, patrolnu inspekciju, verifikaciju članstva i registraciju usluga, kompaktan dizajn omogućava čitaču da ostane blizu telefona dok softver obrađuje slanje formulara, pretragu baze podataka ili sinhronizaciju sa oblakom. Zelena LED dioda označava status napajanja, dok plava LED dioda potvrđuje radni status, dajući operaterima jednostavan vizuelni odgovor tokom skeniranja. Opcije kućišta u crnoj i beloj boji olakšavaju usklađivanje čitača sa različitim uređajima kupaca ili stilovima brenda.

Dizajnirano za integratore, programere i OEM kupce

Kao fabrički dobavljač, SCIVAS se fokusira na praktičnu prilagođavanje, a ne samo na generičko maloprodajno pakovanje. Kupci mogu da razgovaraju o formatu UID izlaza, podršci za SDK, potrebama integracije softvera, boji kućišta, štampanju logotipa, pakovanju i izboru modela. Za softverske timove koji grade Android sisteme za evidenciju prisustva, kontrolu pristupa, praćenje imovine ili članstvo, 13.56MHz RFID čitač po meri sa jasnom podrškom protokola može skratiti vreme testiranja i smanjiti neizvesnost integracije.

Čitač može da se upari sa mnogim uobičajenim tipovima HF medija koji se koriste u stvarnim projektima. Na primer, programeri mogu da koriste RFID kartice za pristupne akreditive, ID članstva ili kartice zaposlenih; RFID etikete za identifikaciju na nivou predmeta; ili akreditive povezane sa događajima kada je potrebna mobilna verifikacija. Za kupce koji upoređuju različite kategorije čitača, SCIVAS takođe nudi širi asortiman HF RFID čitača za stone, mobilne i integrisane aplikativne scenarije.

Tipične primene 13.56MHz RFID čitača po meri

Ovi čitači su pogodni za Android aplikacije za popis, verifikaciju pametnih kartica, prijavu terenskih servisera, potvrdu bibliotečkih jedinica, validaciju ulaznica u zatvorenom sistemu, inspekciju održavanja i registraciju imovine. Logistički tim može skenirati HF označene alate ili kontejnere pomoću mobilnog uređaja. Škola ili klub mogu verifikovati članske kartice na ulazu. Instalater kontrole pristupa može koristiti čitač tokom upisa kartica i testiranja na licu mesta. Softverska kompanija može upakovati čitač sa svojom mobilnom aplikacijom kao deo kompletnog rešenja.

Pošto je čitač mali, pristupačan i jednostavan za implementaciju, odgovara pilot projektima kao i ponovljenim masovnim porudžbinama. MOQ može početi od 50 komada, a projektni timovi mogu prvo da validiraju tip čipa, radno okruženje, Android kompatibilnost i izlaz podataka pre potvrde većih količina. SCIVAS preporučuje da se pre proizvodnje potvrde tačan model čipa, verzija operativnog sistema i ciljni tok aplikacije, kako bi finalna konfiguracija čitača odgovarala sistemu umesto da softverski tim mora da se prilagođava naknadno.

Česta pitanja o prilagođenim 13.56MHz RFID čitačima

Može li ovaj čitač da radi direktno sa Android mobilnim uređajima?

Da. Serija R65/W65 koristi Type-C interfejs i dizajnirana je za Android uređaje koji podržavaju OTG komunikaciju. Pre masovne porudžbine, SCIVAS preporučuje testiranje čitača sa tačnim modelom telefona ili tableta, jer Android verzije, podešavanja porta i ponašanje napajanja mogu da se razlikuju između brendova uređaja.

Koje 13.56MHz protokole čitač može da podrži?

Modeli od 13.56MHz mogu da podrže ISO14443A ili ISO15693 u zavisnosti od izabrane verzije. R65C je za čitanje ISO14443A UID-a, R6593 je za čitanje ISO15693 UID-a, a W65A je ISO14443A opcija čitač-pisač. Potvrda čipa je važna pre proizvodnje jer nemaju sve HF kartice isti protokol.

Koja je razlika između R65C, R6593 i W65A?

R65C je uglavnom za čitanje UID-a ISO14443A kartica, dok R6593 čita UID oznaka ISO15693. W65A je fleksibilniji model čitač-pisač za ISO14443A projekte kojima je potreban razvoj prilagođenog softvera. Kupci treba da izaberu na osnovu tipa čipa, zahteva za samo čitanjem ili pisanjem i toka aplikacije.

Da li je dostupan SDK za razvoj prilagođenih aplikacija?

Da. Model W65A može da pruži SDK podršku programerima kojima je potrebno da ugrade funkcije čitanja ili pisanja kartica u Android aplikaciju. SCIVAS može da razgovara sa vašim tehničkim timom o potrebnom izlaznom formatu, podršci komandi i procesu testiranja pre potvrde najprikladnije verzije čitača.

Koju razdaljinu čitanja možemo da očekujemo u stvarnoj upotrebi?

Tipična udaljenost čitanja je 0–30mm. Ovaj dizajn kratkog dometa je koristan kada operater mora namerno da skenira jednu karticu ili oznaku bez greške čitanja obližnjih predmeta. Stvarna udaljenost može da varira u zavisnosti od tipa čipa, dizajna antene, materijala kartice, modela telefona i okolnih smetnji.

Može li SCIVAS da prilagodi čitač za OEM projekte?

Da. SCIVAS može da podrži OEM zahteve kao što su izbor boje kućišta, štampanje logotipa, pakovanje, konfiguracija izlaza UID-a i usklađivanje modela. Za dublju integraciju, kupci treba da dostave ciljni čip kartice, model Android uređaja, softversko okruženje i očekivanu količinu porudžbine kako bi fabrika mogla tačno da proceni izvodljivost.

Koje informacije treba da dostavim pre zahteva za ponudu?

Molimo navedite tip čipa, potreban protokol, funkciju samo za čitanje ili čitanje i pisanje, model Android uređaja, scenario primene, ciljnu količinu i sve zahteve u pogledu brendiranja. Jasne informacije o projektu pomažu kompaniji SCIVAS da preporuči ispravan prilagođeni 13.56MHz RFID čitač i izbegne probleme sa kompatibilnošću tokom kasnijeg softverskog testiranja.
