Samostalni RFID čitač sa tastaturom za sigurna vrata

Samostalni RFID čitač pristupa sa tastaturom je dizajniran za bezbedan ulaz na vrata gde administratori trebaju verifikaciju kartice, pristup putem lozinke ili kombinovanu autentifikaciju karticom i lozinkom u jednom kompaktnom uređaju. Pogodan je za kancelarije, stanove, ograničene prostorije, stambene ulaze, tačke za evidenciju radnog vremena i male projekte kontrole pristupa koji zahtevaju pouzdano očitavanje identifikacionih elemenata uz jednostavno ožičenje i stabilan svakodnevni rad.

Ovaj čitač podržava EM4100, EM4200, TK4100 i kompatibilne niskofrekventne kartice, a može da radi i sa Mifare 1 karticama za visokofrekventne aplikacije na 13,56 MHz. Kao deo kompletne sigurnosne postavke za vrata, može se koristiti zajedno sa RFID karticama, kontrolerima pristupa, električnim bravama, izlaznim dugmadima i sistemima za upravljanje kako bi se stvorilo praktično rešenje za ulaz u različitim instalacionim okruženjima.

Samostalni RFID čitač tastature za bezbednost vrata

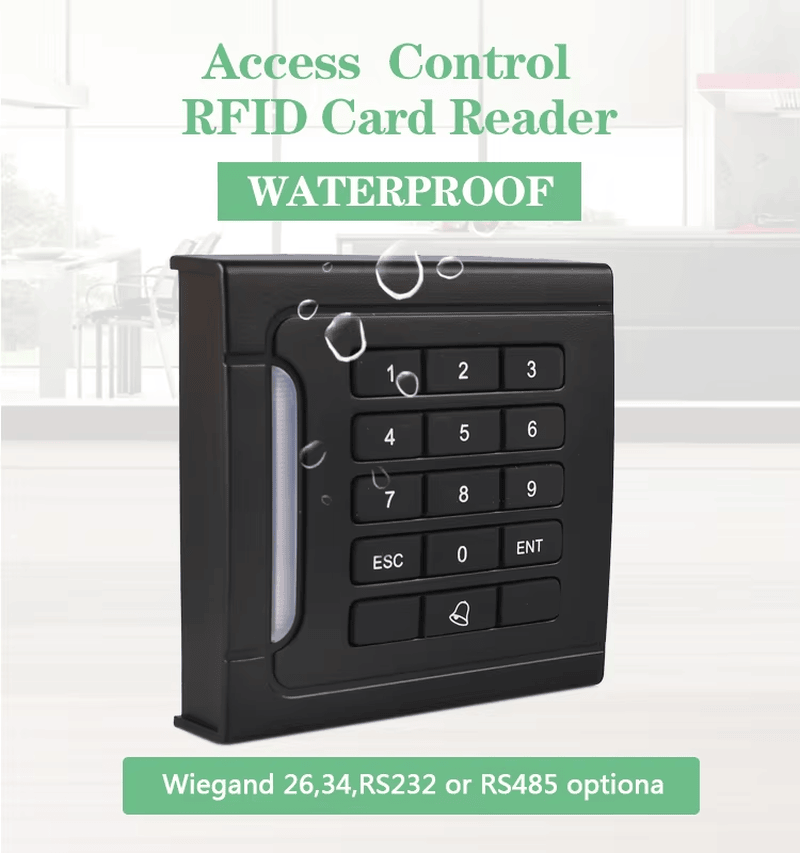

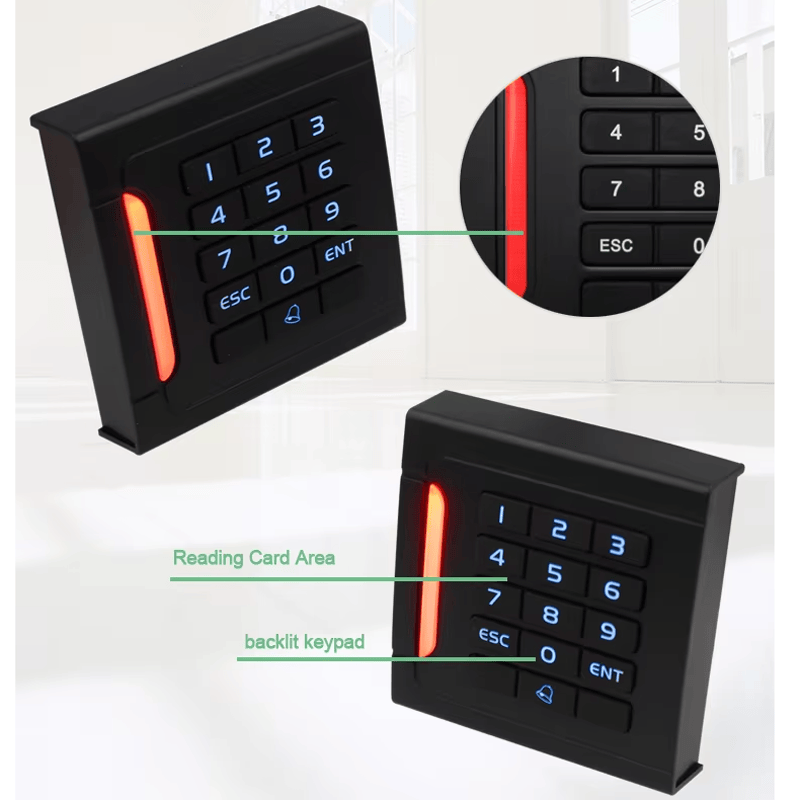

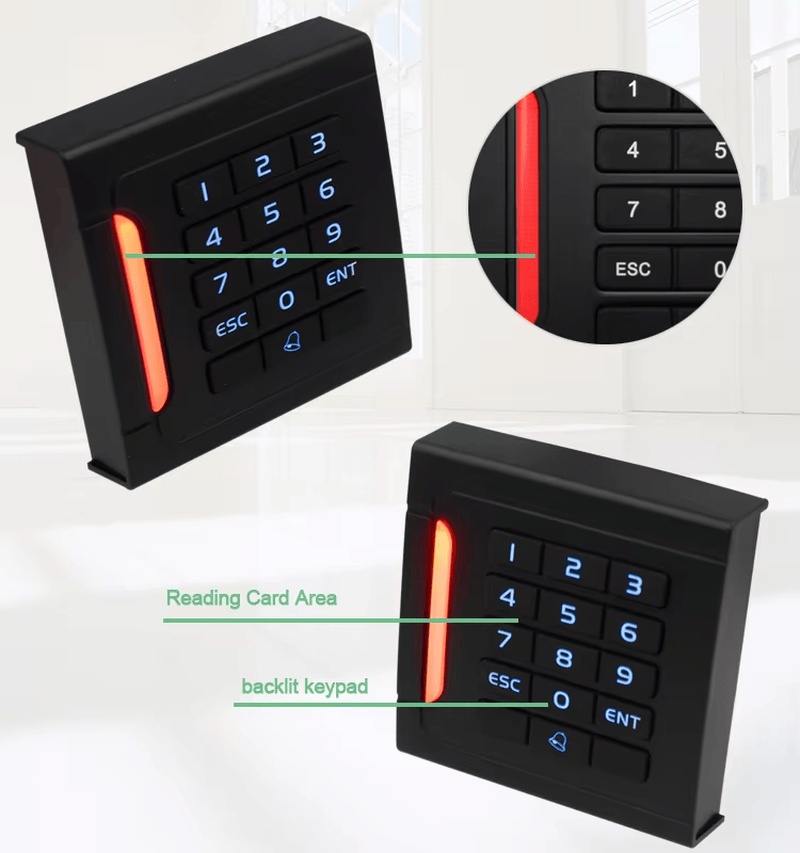

Ovaj čitač tastature pruža tri praktična načina pristupa: samo RFID kartica, samo lozinka i RFID kartica plus lozinka. Kombinovani režim verifikacije posebno je koristan za oblasti koje zahtevaju jaču kontrolu ulaza od jednostavnog prinošenja kartice. Njegovo četvrtasto zidno kućište omogućava urednu instalaciju, dok ugrađena antena, dvobojna LED dioda i zujalica daju jasnu povratnu informaciju kada se prinese akreditiv ili unese lozinka.

Čitač je napravljen za projekte kojima su potrebni pouzdani RFID čitači pristupa sa jednostavnim uvođenjem. Može se instalirati na ulazima, u prostorijama sa opremom, na kancelarijskim vratima, u skladišnim zonama, objektima za članstvo, tačkama za registraciju gostiju i drugim lokacijama gde su potrebni brza identifikacija i kontrolisani pristup.

Logika čitanja akreditiva i rada

Kompatibilnost kartica i rastojanje čitanja

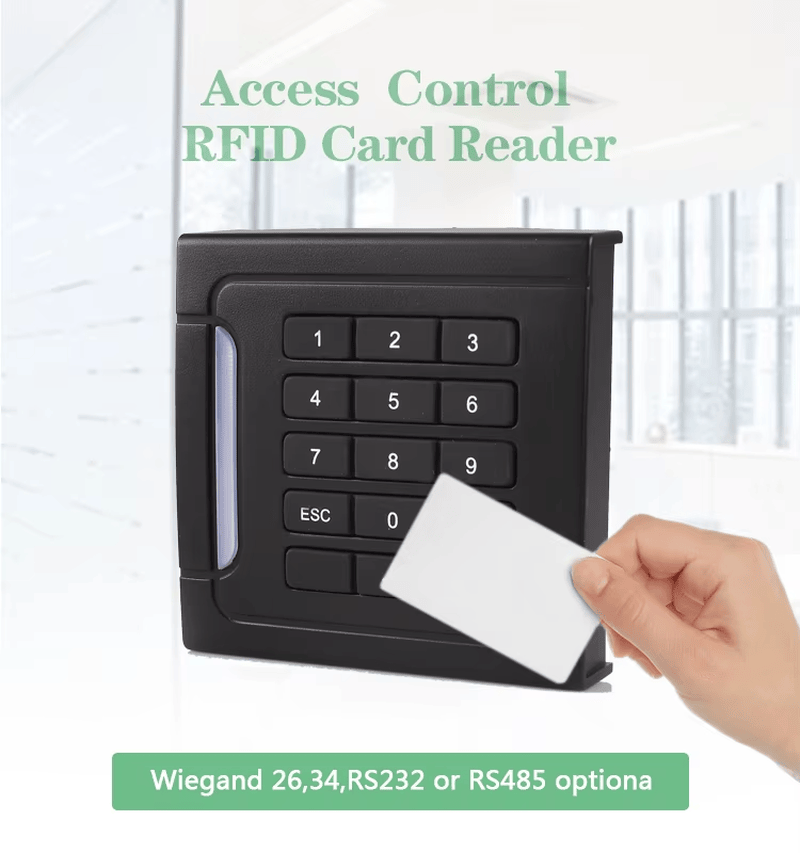

Uređaj je dostupan za EM4100, EM4200, TK4100 i kompatibilne kartice, a takođe podržava Mifare 1 kartice na 13,56 MHz. Rastojanje očitavanja je 2–15 cm, što korisnicima pruža praktično rastojanje čitanja bez potrebe za direktnim kontaktom. Kada se kartica približi čitaču, crveni indikator prelazi u zeleni, a zatim se vraća u crveni nakon prenosa podataka. Zujalica potvrđuje uspešnu komunikaciju, pomažući korisnicima da odmah razumeju status pristupa.

Logika zaštite od ponovljenog čitanja

Čitač ima vreme obrade prisustva od 500 ms. Nakon što se jedna kartica pročita, isti ID se neće ponovo prenositi dok se nalazi u zoni čitanja. Kada druga kartica uđe u polje prisustva, čitač može kontinuirano da odgovori i emituje nove podatke. Ova logika smanjuje nepotrebne ponovljene signale i podržava nesmetaniji rad kontrole pristupa u stvarnoj upotrebi.

Opcije interfejsa i integracija sistema

Izlazni formati i komunikacioni interfejsi

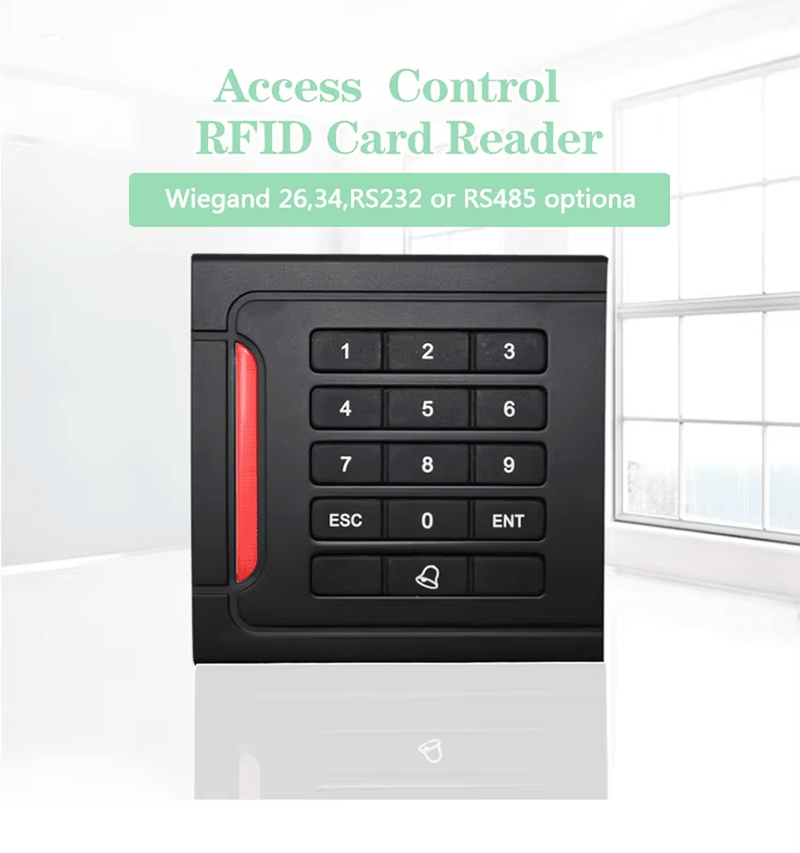

Čitač podržava standardni izlaz podataka Wiegand 26-bit i Wiegand 34-bit. Interfejsi RS232 i RS485 su takođe opcioni za različite zahteve kontrolera. Sa komunikacionim rastojanjem do 100 metara u odgovarajućim uslovima ožičenja, može se integrisati u sisteme za kontrolu pristupa, terminale za evidenciju radnog vremena, sisteme za registraciju gostiju i aplikacije za identifikaciju i autentifikaciju.

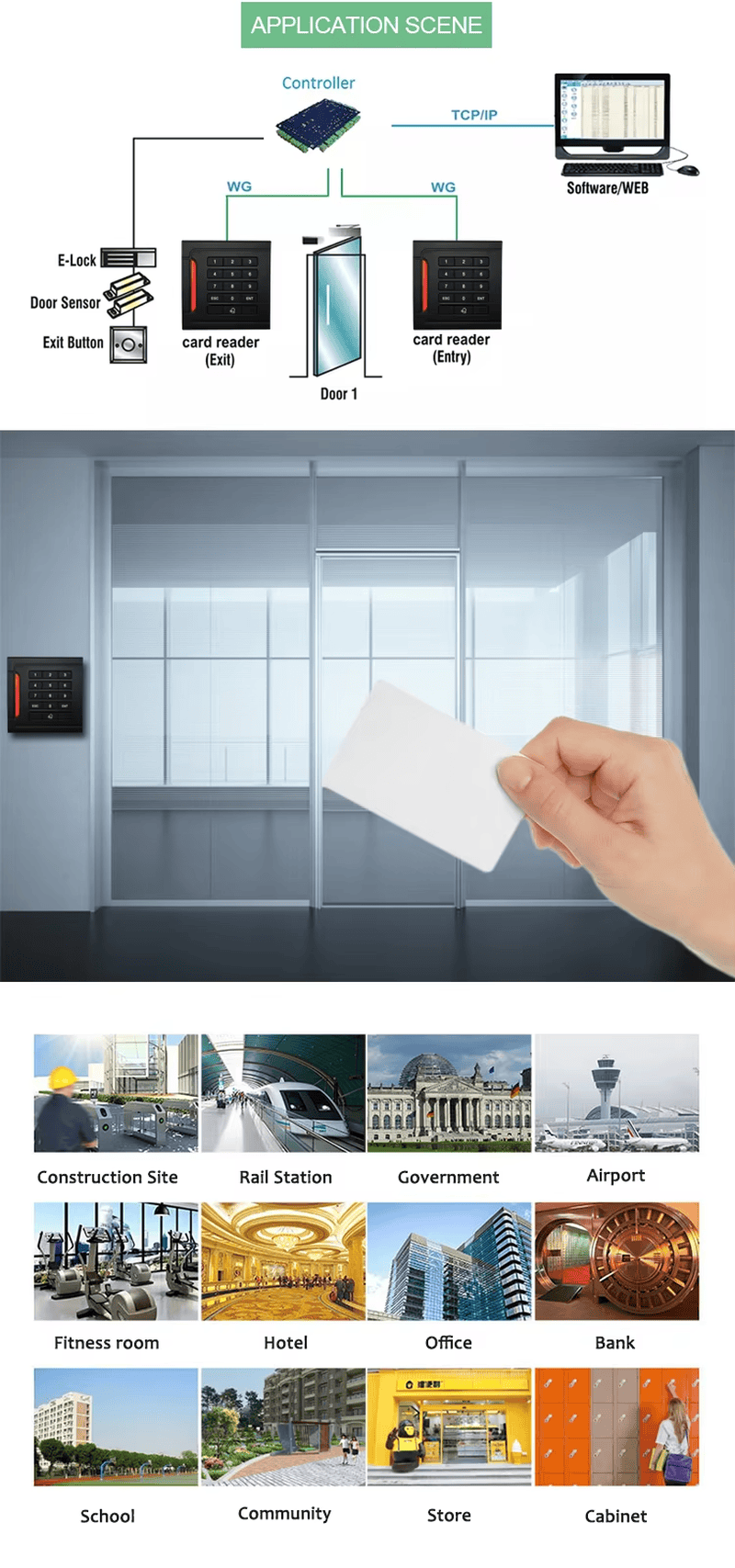

Za veće projekte, ovaj tastaturni čitač može da radi kao jedan uređaj u okviru šire mreže za kontrolu pristupa koja može da obuhvati i RFID terminale za kontrolu pristupa, kontrolere vrata i softver za upravljanje. Njegov standardni dizajn ožičenja olakšava instalaterima povezivanje čitača sa uobičajenim kontrolnim uređajima.

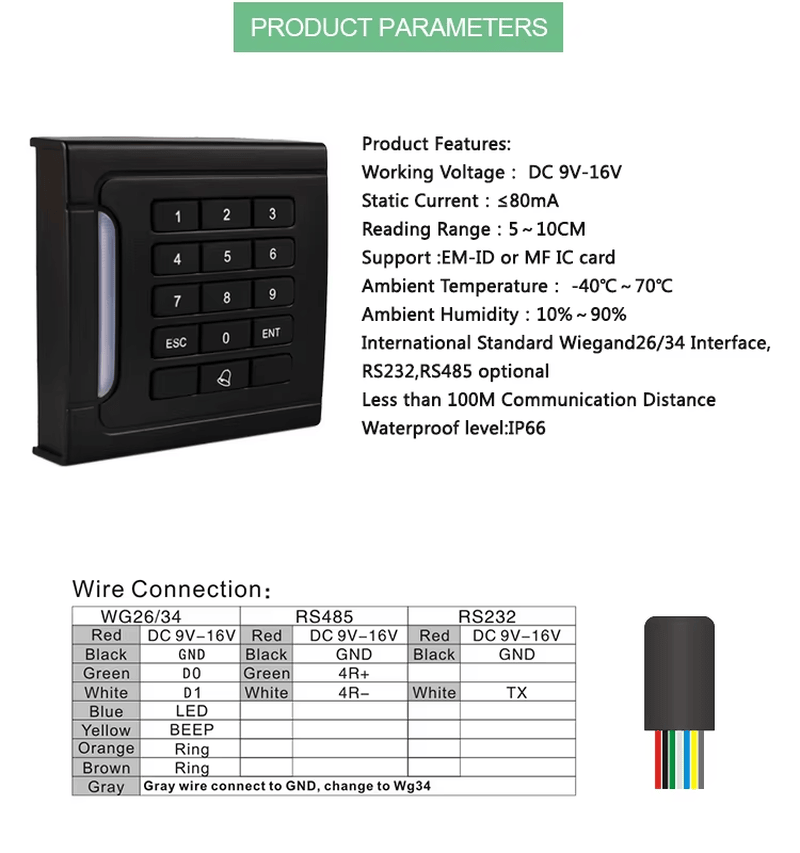

Tehničke specifikacije

Električni i ekološki podaci

Standardni izlaz podataka u formatu Wiegand 26-bit i Wiegand 34-bit

Vreme odziva kraće od 0,2 sekunde

Vreme približavanja kraće od 0,5 sekundi

Rastojanje očitavanja 2–15 cm

Podržava EM4100 ID karticu ili kompatibilnu 64-bit Manchester kod karticu i Mifare 1 karticu na 13,56 MHz

Temperatura okoline -25°C do +75°C i vlažnost okoline 10%–90%

Ugrađena antena

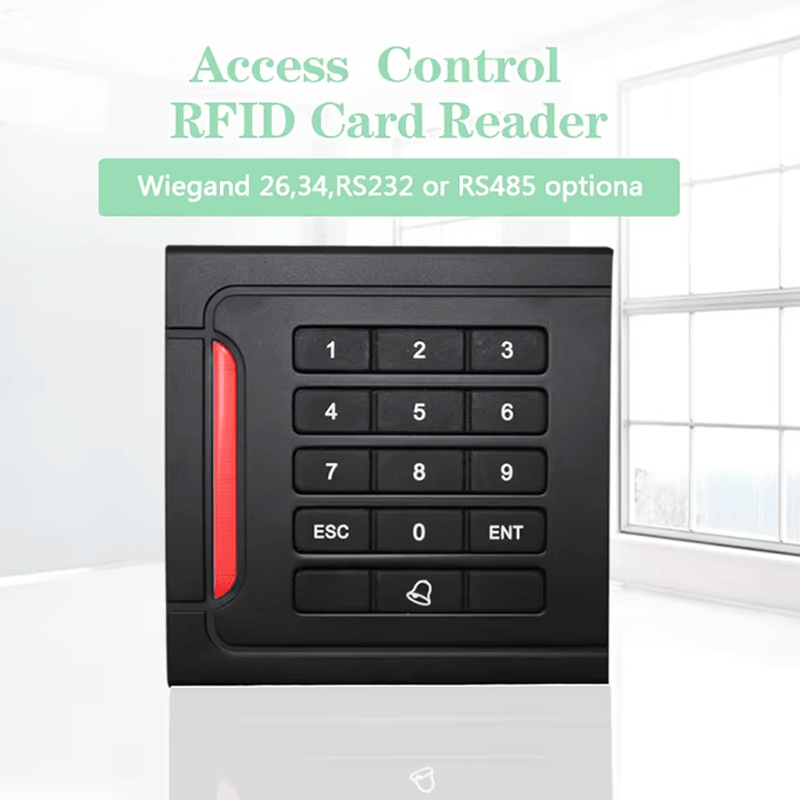

Ugrađena dvobojna LED dioda

Ugrađeni zvučnik sa zujalicom

Radni napon DC 12 V i radna struja 70 mA

Komunikaciono rastojanje 100 metara

Prenos podataka u realnom vremenu

Crna boja

Kućište od PVC materijala sa crnom smolom za vodootpornu funkciju

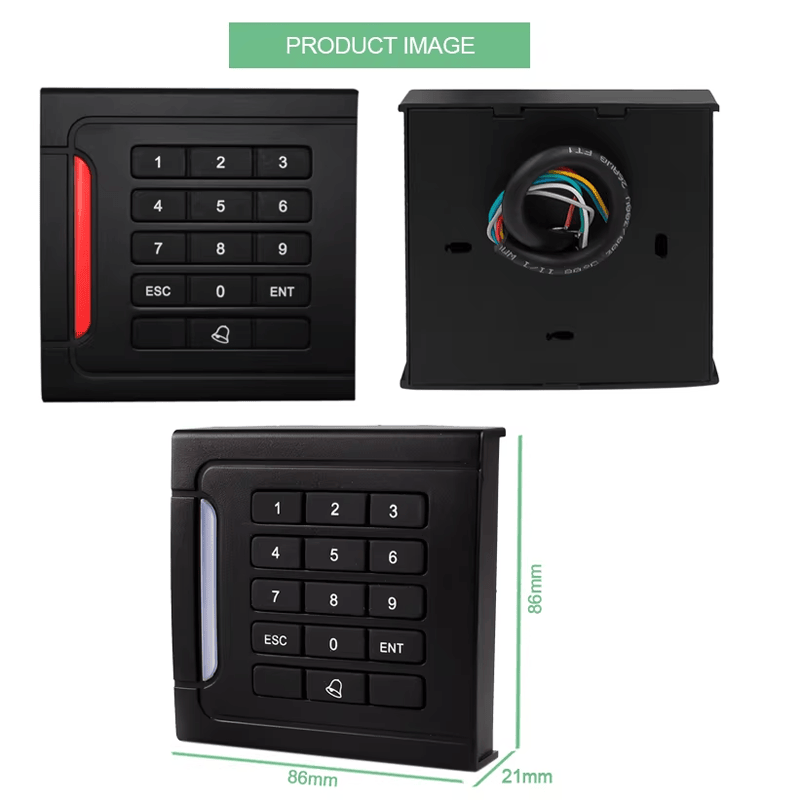

109 × 88,4 × 34 mm

Vodič za instalaciju i ožičenje

Način montaže

Krstastim odvijačem otpustite zavrtanj između panela i matične ploče. Zatim pričvrstite matičnu ploču na bočni zid pomoću plastičnih tipli i zavrtanja. Položaj instalacije treba da omogući praktično prinošenje kartice, unos lozinke i pristup za održavanje.

Povezivanje žica

Crvena: DC 5 V–16 V

Crna: GND

Plava: D1

Bela: D0

Braon: BEEP

Zelena: LED

Žuta: Alarm

Napomene za instalaciju

1. Pre ožičenja proverite električni napon i pravilno razlikujte pozitivan i negativan pol napajanja.

2. Kada se koristi spoljno napajanje, uverite se da čitač deli napajanje sa kontrolnom kutijom ili koristi isti GND.

3. Kada je rastojanje između čitača kartica i kontrolera veće od 50 metara, koristite napojni vod sa dovoljnom površinom provodnika ili upotrebite nekoliko mrežnih žica paralelno radi poboljšanja stabilnosti prenosa.

Često postavljana pitanja

P1: Koje metode pristupa podržava ovaj samostalni RFID tastaturni čitač?
O1: Podržava pristup RFID karticom, pristup lozinkom i pristup karticom plus lozinkom za jaču kontrolu ulaska na vrata.

P2: Sa kojim tipovima kartica ovaj tastaturni čitač može da radi?
O2: Može da radi sa EM4100, EM4200, TK4100 i kompatibilnim karticama, a takođe podržava Mifare 1 kartice na 13,56 MHz.

P3: Koji formati izlaza su dostupni za integraciju kontrole pristupa?
O3: Čitač podržava standardni izlaz Wiegand 26-bit i Wiegand 34-bit, a RS232 i RS485 su dostupni kao opcioni interfejsi.

P4: Koje je tipično rastojanje očitavanja ovog RFID tastaturnog čitača?
O4: Navedeno rastojanje očitavanja je 2–15 cm, u zavisnosti od tipa kartice, uslova instalacije i konfiguracije sistema.

P5: Gde se može koristiti ovaj tastaturni čitač za pristup?
A5: Može se koristiti za kancelarijska vrata, ulaze u stambene objekte, ograničene prostorije, sisteme evidencije radnog vremena, punkte za registraciju gostiju i aplikacije za identifikacionu autentifikaciju.
