Samobalansirajući RFID markeri za podzemne instalacije

ED1500 83KHZ NonID Gas Pipeline Positioning Ball Underground Electronic Marker ima dva modela (ID ili Non ID). Sastoji se od zatvorenog kućišta koje sadrži pasivnu antenu - niskofrekventno rezonantno kolo podešeno na određenu frekvenciju. ID verzija integriše ID čip.

ED1500: Elektronski marker sistem (EMS) za pozicioniranje gasovoda i naftovoda, pasivno podzemno lociranje  Loptasti markeri proširenog dometa

1. OPIS PROIZVODA

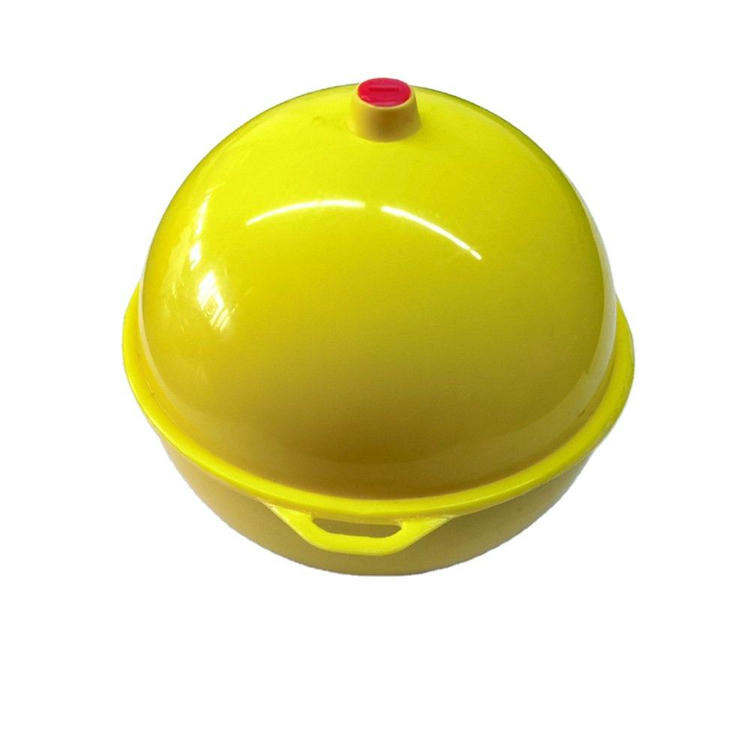

Indukcioni kalem sfernog markera serije ED1500 lebdi na antifrizu unutar sfere. Bez obzira na to kako se sfera kotrlja, indukcioni kalem može da ostane horizontalan i okrenut nagore, obezbeđujući savršenu tačnost pozicioniranja. Nije potrebno uzimati u obzir položaj sfere's tokom instalacije, što smanjuje težinu instalacije.

ED1500 sferni marker je projektovan i proizveden u skladu sa međunarodnim standardnim frekvencijama i kompatibilan je sa elektronskim lokatorima markera koji su projektovani i proizvedeni po međunarodnim standardnim frekvencijama (bez ID režima). ED1500 može biti opremljen i RFID čipovima sa dva modulaciona režima, ASK i FSK, čime postaje elektronski informacioni marker. Preko ID broja u markeru, terensko osoblje za detekciju može da utvrdi da je ono što su pronašli ciljni marker unapred zakopan, bez sumnje da li je to signal interferencije ili marker koji je zakopala druga jedinica. Za ID markere, nakon dobijanja ID broja, terensko osoblje za detekciju može koristiti ID broj za pretragu informacija povezanih sa identifikovanim objektom koje su uskladištene u bazi podataka u oblaku (kao što su tip, specifikacije i fotografije pre pokrivanja zemljom), čime se postiže vizuelno upravljanje podzemnim cevovodima ili instalacijama.

Marker tipa ED1500-ID-RW, opremljen FSK RFID čipovima, takođe podržava upisivanje jednostavnih informacija kao što su tip markera i specifikacije direktno u unutrašnji čip sfere pomoću lokatora ED8000 V400 verzije pre pokrivanja zemljom. Time se obezbeđuje direktnije rešenje za upravljanje informacijama za udaljena područja sa slabim bežičnim signalom ili za korisnike koji ne mogu da otpreme informacije o označenom objektu u oblak zbog faktora informacione bezbednosti.

2. PRIMENE

ED1500  može se instalirati na određenom intervalu ili na skretanju promene trase i na pojedinim tačkama događaja, kao što su spojni punktovi, ventili, šahtovi, T-račve, itd. U zavisnosti od'važnosti projekta i budžeta projekta, gustina instalacije može varirati od nekoliko metara do nekoliko desetina metara, obično 10-20 metara.

·   Trasa cevovoda

·   Nemetalna cev

·   Razni ventili

·   Merni merač

·   Razne tačke prelaza

·   T-račva

·   Promena dubine

· Uređaj za smanjenje pritiska

·   Katodna zaštita

·   Tačka kontrole pritiska

·   Ugrađeni rezervisani port

·   Razne krivine

·   Promena prečnika cevi

·   Vodovodni šaht

·   Poklopac

·   Tačka održavanja

3. KARAKTERISTIKE

4. Opis modela proizvoda

5. Montaža markera

· Postavite marker na nemetalni kabl

· Postavite najmanje 4 inča (10 cm) nasipnog zemljišta preko kabla sa metalom (uključujući oklopljeni kabl, koaksijalni kabl, itd.).

RFID tagovi za ukopane instalacije u lociranju podzemnih sredstava

SCIVAS ED1500 je sferni tag za lociranje podzemnih instalacija razvijen za vlasnike instalacija, izvođače radova na cevovodima i timove za održavanje kojima su potrebni pouzdani RFID tagovi za ukopane instalacije. Umesto da se oslanja samo na površinske crteže ili traku za upozorenje, marker stvara tačku koja se može detektovati pod zemljom, tako da ekipe mogu da se vrate na pravu poziciju nakon zatrpavanja, ponovnog asfaltiranja ili promene trase. Pogodan je za gasovode, naftovode, nemetalne cevi, ventile, merače, T-krakove, kolena, tačke kontrole pritiska, bunare, poklopce, rezervisane priključke i druga ukopana instalaciona sredstva gde je dugoročna sigurnost lokacije važna.

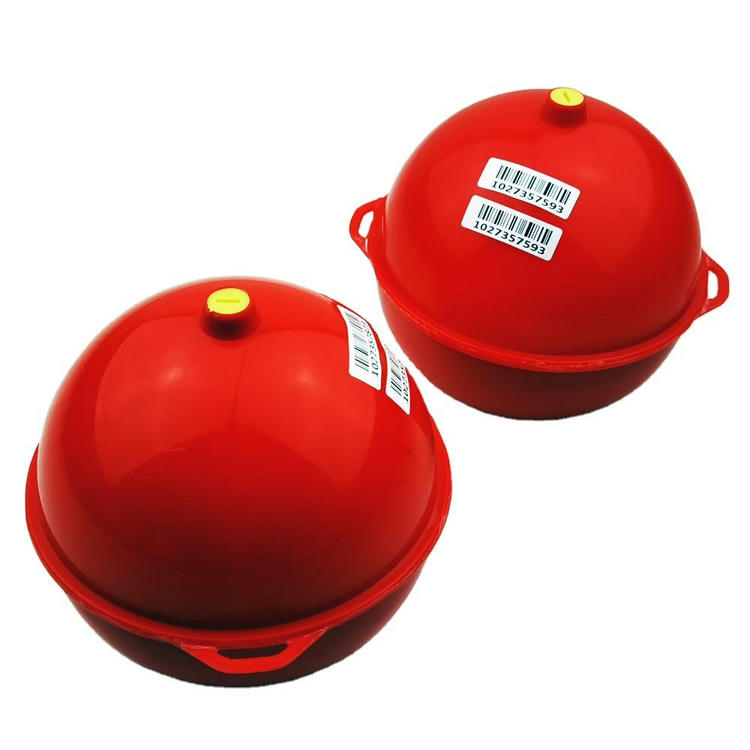

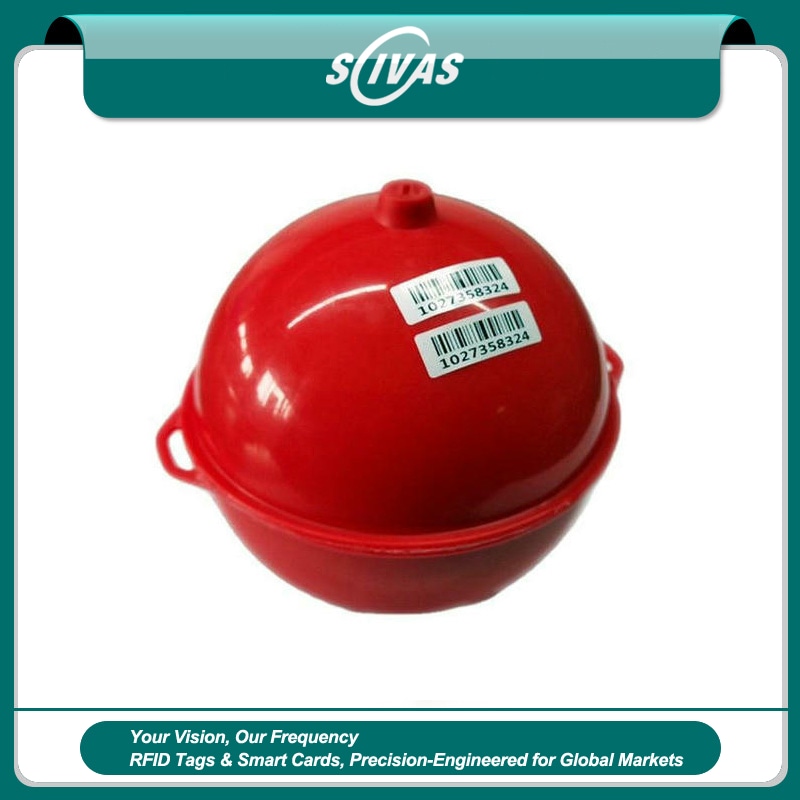

Samobalansirajući podzemni RFID markeri za instalacije

ED1500 koristi telo tipa kugle sa unutrašnjom indukcionom zavojnicom koja je suspendovana u tečnosti protiv smrzavanja. Tokom instalacije, sfera može blago da se kotrlja dok se dodaje zemlja, ali zavojnica ostaje horizontalna i okrenuta nagore. Ova samobalansirajuća struktura smanjuje zavisnost instalacije od položaja markera i pomaže lokatoru da primi predvidljiviji signal tokom budućih provera. Za komunalne projekte sa mnogo rovova i neravnim uslovima zatrpavanja, ovaj dizajn je praktičniji od markera koji zahtevaju pažljivo usmereno postavljanje na svakoj tački.

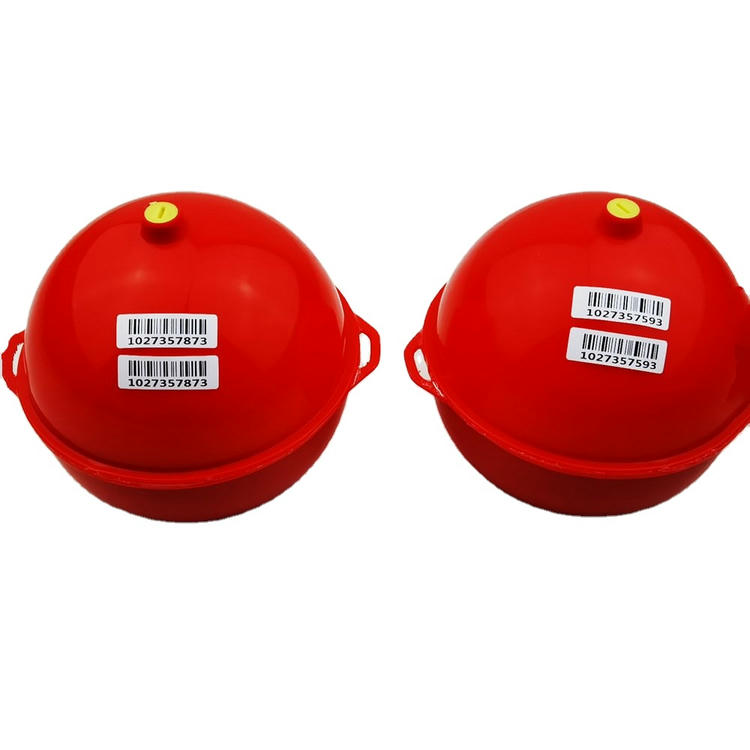

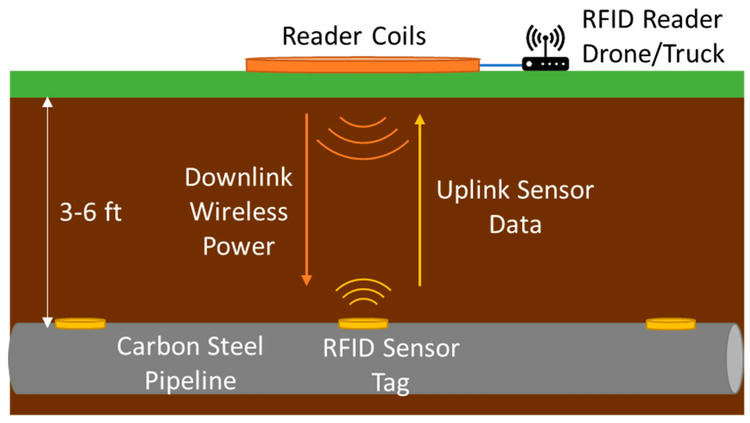

Marker je pasivni niskofrekventni RFID marker za ukopane komunalne instalacije. Nije potrebna baterija unutar jedinice, tako da timovi za održavanje ne moraju da planiraju zamenu baterije nakon što marker bude prekriven. Model bez ID-a omogućava lociranje signala putem standardnih frekvencija elektronskih markera, dok ID verzije dodaju digitalnu identifikaciju za timove koji žele da razlikuju tačnu ukopanu tačku. Kada terenski operater skenira trasu, ID pomaže da se potvrdi da signal pripada nameravanom markeru, a ne obližnjem postrojenju ili ukopanom markeru druge kompanije.

ID, opcije samo za čitanje i čitanje-pisanje

SCIVAS može da isporuči ED1500-XR bez ID-a, ED1500-ID-R sa identifikacijom samo za čitanje i ED1500-ID-RW sa mogućnošću čitanja i pisanja. Verzija ID-R podržava jedinstveni broj koji se može povezati sa projektnom dokumentacijom, crtežima trasa, fotografijama sa gradilišta ili informacijama o imovini u oblaku. Verzija RW omogućava da se jednostavne informacije, kao što su tip objekta i specifikacija, upišu u marker pre ukopavanja pomoću kompatibilnog lokatora. Ovi RFID tagovi za lociranje ukopanih komunalnih instalacija posebno su korisni u udaljenim područjima sa slabim bežičnim signalom ili u projektima gde se podaci o imovini ne mogu otpremiti iz bezbednosnih razloga.

Dostupne su različite komunalne frekvencije za različite podzemne mreže, uključujući gas na 83 KHz ili 87 KHz, struju na 169,8 KHz, vodu na 145,7 KHz, kanalizaciju na 121,6 KHz, telekomunikacije na 101,4 KHz, kablovsku TV na 77 KHz i opšte namene na 133,3 KHz ili 66,35 KHz. Ovo razdvajanje frekvencija pomaže izvođačima da naprave preglednije mape komunalnih instalacija i smanjuje zabunu između različitih ukopanih službi. Za kupce koji već nabavljaju opšte RFID tagove, ovaj proizvod pripada specijalizovanijoj kategoriji podzemnog lociranja, a ne običnom označavanju zaliha.

Izdržljivi RFID markeri za ukopane komunalne instalacije na trasama

ED1500 ima sferično telo prečnika 120 mm bez otvora za vezivanje, tipičnu težinu od 0,35 kg ±10% i IP68 ocenu vodootpornosti i otpornosti na prašinu. Kućište je dizajnirano za ukopane spoljne uslove, sa otpornošću na vlagu, pritisak zemljišta i terensko rukovanje. Može da izdrži ravnomerni aksijalni pritisak od 5 kN i pad sa oko 1,5 metra na beton. Preporučena radna temperatura je -20°C do 50°C, dok je temperatura skladištenja -20°C do 70°C. U poređenju sa mnogim izdržljivim RFID tagovima za površinsku upotrebu, ovaj marker je optimizovan za podzemno lociranje signala, a ne za direktno pričvršćivanje na opremu.

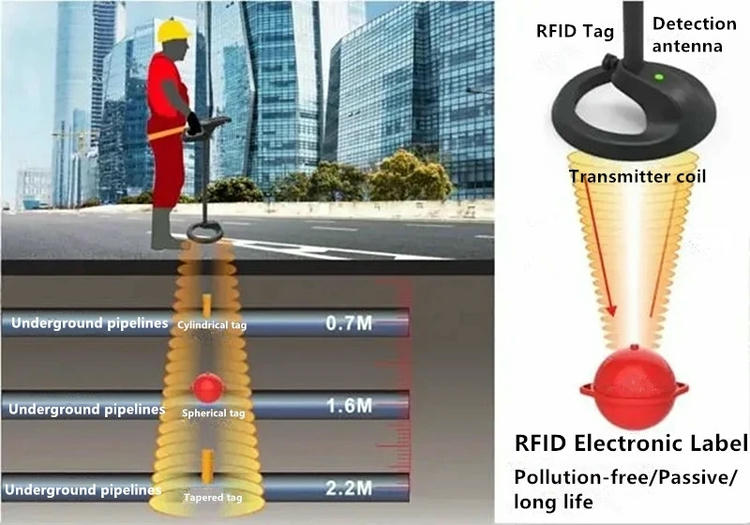

Performanse detekcije zavise od tipa lokatora, stanja zemljišta, frekvencije i dubine ugradnje. Dubina detekcije bez ID-a je obično oko 1,5 do 1,7 m. Dubina čitanja ID-a može dostići oko 1,1 do 1,3 m za model ID-R i oko 1,5 do 1,6 m za model ID-RW, dok je dubina upisa generalno oko 0,3 do 0,5 m. Za najbolje performanse na terenu, marker treba postaviti sa odgovarajućim pokrivačem od zemljišta i držati najmanje 10 cm od metalnih instalacija kada se ugrađuje blizu oklopljenog kabla, čeličnih delova ili drugih metalnih konstrukcija.

Preporučene tačke ugradnje za RFID markere podzemnih cevovoda

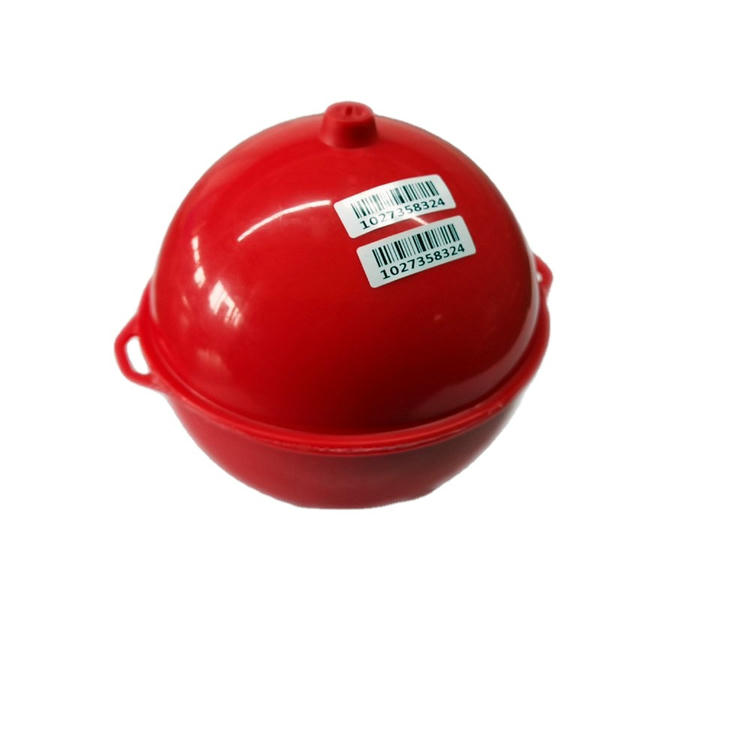

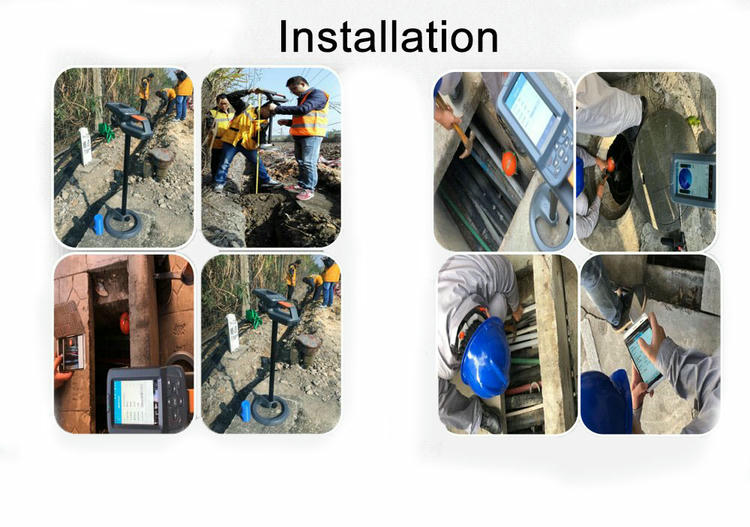

Podzemne RFID oznake za zakopane instalacije obično se ugrađuju duž trase u planiranim intervalima i na kritičnim tačkama događaja. Tipičan razmak može se kretati od nekoliko metara do nekoliko desetina metara u zavisnosti od rizika projekta, budžeta i zahteva inspekcije, pri čemu se 10 do 20 metara često koristi kao praktična referenca. Priorititetne lokacije uključuju skretnice cevovoda, promene dubine, ventile, merne tačke, T-račve, promene prečnika cevi, prelaze, uređaje za smanjenje pritiska, tačke katodne zaštite, tačke održavanja i poklopce koje može biti teško identifikovati nakon izgradnje.

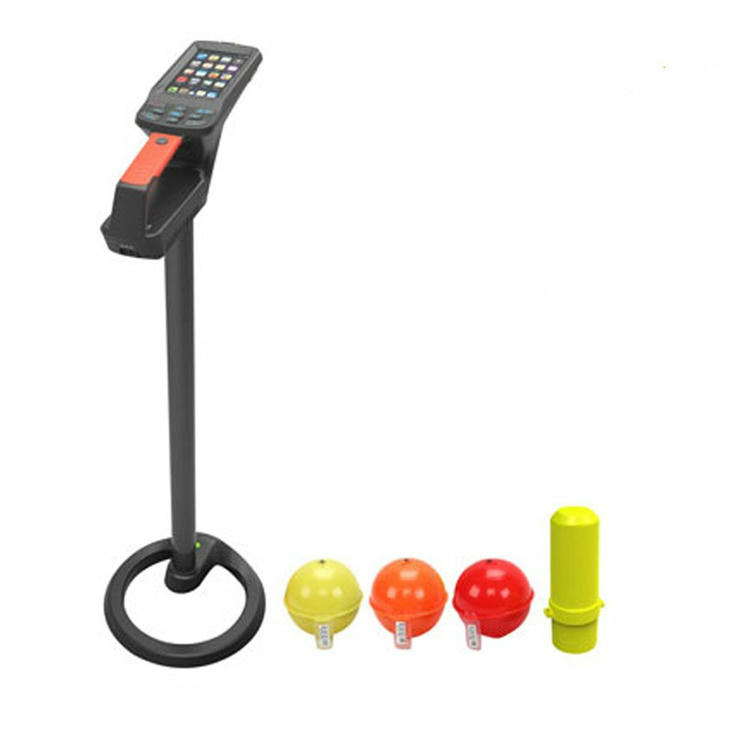

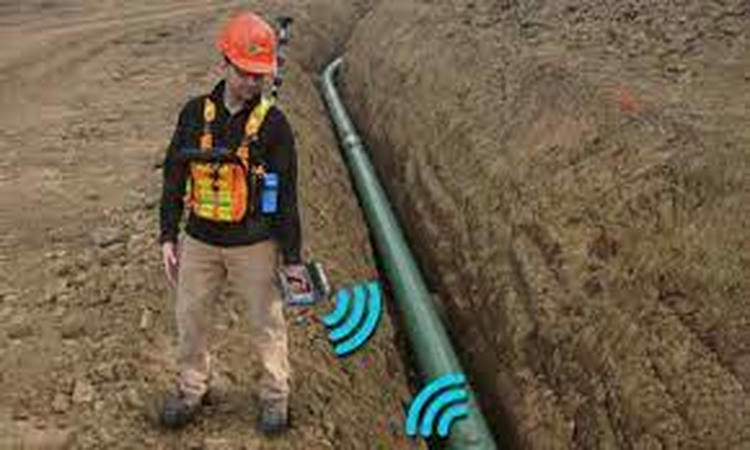

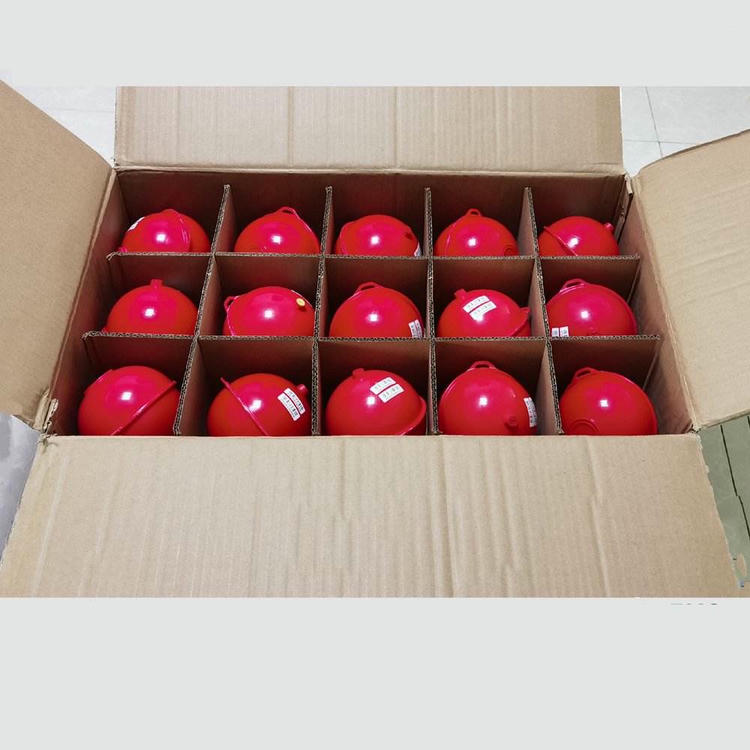

Za detekciju, verzija bez ID-a može raditi sa ED8000 ili standardnim lokatorima elektronskih markera kao što su kompatibilni EMS lokatori, dok su ID verzije namenjene za ED8000 radne tokove lociranja i čitanja. U kompletnom projektu identifikacije imovine, ručni RFID čitači, alati za baze podataka i zapisi sa terena mogu se kombinovati tako da se svaka podzemna tačka ne samo pronađe, već i verifikuje. SCIVAS podržava masovnu prilagodbu boje, frekvencije, izbora modela i projektnog pakovanja, pomažući izvođačima da usklade snabdevanje markerima sa stvarnim rasporedom postavljanja na terenu.

Često postavljana pitanja

Čemu služe RFID oznake za zakopane instalacije?

Koriste se za obeležavanje podzemne imovine kako bi timovi za održavanje mogli da lociraju ispravnu zakopanu tačku nakon izgradnje, zatrpavanja ili presvlačenja puta. ED1500 je pogodan za gasne, naftne, vodovodne, telekomunikacione, elektroenergetske i sanitarne trase, posebno na ventilima, T-račvama, krivinama, promenama dubine, prelazima, poklopcima i drugim važnim tačkama gde sami crteži možda ne pružaju dovoljnu sigurnost na terenu.

Zašto ED1500 koristi samobalansirajuću kuglastu strukturu?

Unutrašnji kalem je suspendovan u antifriz tečnosti, tako da ostaje horizontalan i okrenut nagore čak i ako se sferni marker kotrlja tokom ugradnje. Ovo smanjuje potrebu za kontrolom tačne orijentacije tokom zatrpavanja. Za izvođače koji rade u dugim rovovima ili na neravnom zemljištu, dizajn pomaže da se poboljša konzistentnost signala i čini ugradnju bržom i manje podložnom greškama.

Koja je razlika između verzija Non-ID, ID-R i ID-RW?

Verzija bez ID-a koristi se za osnovno elektronsko lociranje na izabranoj frekvenciji za komunalne instalacije. Verzija ID-R dodaje jedinstveni čitljivi identifikacioni broj koji se može povezati sa spoljnim evidencijama imovine. Verzija ID-RW podržava i čitanje i ograničeno upisivanje, što omogućava ekipama da kodiraju jednostavne podatke o objektu pre ukopavanja kada projektni podaci moraju biti sačuvani lokalno ili je bežični pristup ograničen.

Koje frekvencije za komunalne instalacije mogu da se prilagode za ovaj marker?

Dostupne frekvencije uključuju 83 KHz ili 87 KHz za gas, 169,8 KHz za električnu energiju, 145,7 KHz za vodu, 121,6 KHz za sanitarne sisteme, 101,4 KHz za telekomunikacije, 77 KHz za kablovsku televiziju i opcije opšte namene kao što su 133,3 KHz ili 66,35 KHz. Izbor frekvencije treba da odgovara lokatoru i kategoriji komunalne instalacije koja se koristi u projektu.

Na kojoj dubini može da se detektuje podzemni RFID kuglični marker?

U tipičnim uslovima, dubina lociranja za verziju bez ID-a iznosi oko 1,5 do 1,7 metara. Model ID-R obično može da se čita na oko 1,1 do 1,3 metra, dok model ID-RW može da dostigne oko 1,5 do 1,6 metara za čitanje. Dubina upisivanja je obično plića, oko 0,3 do 0,5 metara, u zavisnosti od lokatora i uslova na terenu.

Može li marker da se instalira blizu metalnih cevi ili oklopljenih kablova?

Može da se koristi na trasama komunalnih instalacija koje uključuju metalne objekte, ali rastojanje pri instalaciji je važno. Preporučuje se minimalno rastojanje od oko 10 cm od metalnog kabla, oklopljenog kabla, koaksijalnog kabla ili sličnih metalnih struktura. Pravilno rastojanje pomaže da se smanje smetnje u signalu i daje lokatoru jasniji odziv kada se ekipe vrate na lokaciju radi održavanja ili provere.

Koje informacije treba zabeležiti pre ukopavanja ID markera?

Za projekte sa ID-om, timovi treba da zabeleže broj markera, vrstu komunalne instalacije, datum instalacije, deonicu trase, GPS ili referencu na mapi, dubinu, obližnji orijentir, fotografije pre zatrpavanja i sve specifikacije ventila ili cevi. Ove informacije mogu kasnije da se povežu sa ID brojem, što pomaže tehničarima da potvrde tačan ukopani objekat umesto da se oslanjaju samo na pamćenje ili građevinske crteže.
