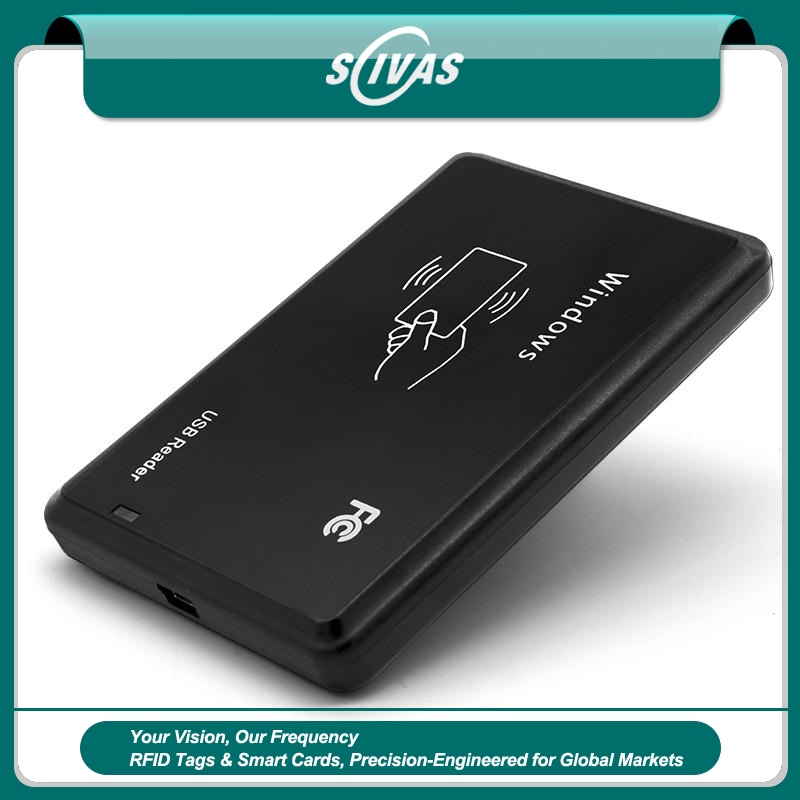

RS232 RFID čitač kartica na 125 kHz za OEM sisteme

R21D serija je 125KHz RFID čitač pametnih kartica sa standardnim serijskim portom, domet čitanja do 80mm; nije samo jednostavan po izgledu, već pruža i stabilne i pouzdane podatke. Široko se koristi u RFID sistemima i projektima za identifikaciju putem radio-frekvencije, kao što su automatizovani sistem upravljanja parkingom, lična identifikacija, kontrola pristupa, kontrola pristupa u proizvodnji, itd.

R21D čita UID LF čipova (npr. EM4200, TK4100), podržava konfiguraciju formata izlaza UID-a. Interfejs: RS232.

125kHz LF RFID čitač kartica napravljen za stabilnu serijsku integraciju

SCIVAS projektuje i proizvodi R21D kao praktičan 125kHz LF RFID čitač kartica za projekte kojima su potrebni predvidivi identifikacioni podaci, jednostavno ožičenje i stabilna serijska komunikacija. Za kupce koji traže proizvođača RFID čitača kartica, ovaj model je pozicioniran za panele kontrole pristupa, parking sisteme, verifikaciju identiteta osoblja, recepcijske punktove, industrijske terminale i ugrađenu opremu gde je potrebno brzo očitati UID kartice niske frekvencije i poslati ga kontroleru ili matičnom računaru putem RS232.

Čitač radi na 125kHz i podržava uobičajene LF kartice kao što su EM4200, TK4100, SMC4001 i kompatibilne kartice. Očitava UID podatke u režimu samo za čitanje i prati ISO18000-2, što ga čini pogodnim za mnoga okruženja sa starijim LF karticama, kao i za nove projekte identifikacije osetljive na cenu. Podrazumevani izlazni format je 10-cifreni decimalni, a prilagođavanje izlaza može se organizovati kada matični sistem zahteva drugačiji prikaz UID-a. Ova fleksibilnost pomaže integratorima da smanje softverske izmene tokom zamene, pilot proizvodnje ili implementacije na više lokacija.

Zašto izabrati SCIVAS kao svog proizvođača RFID čitača kartica

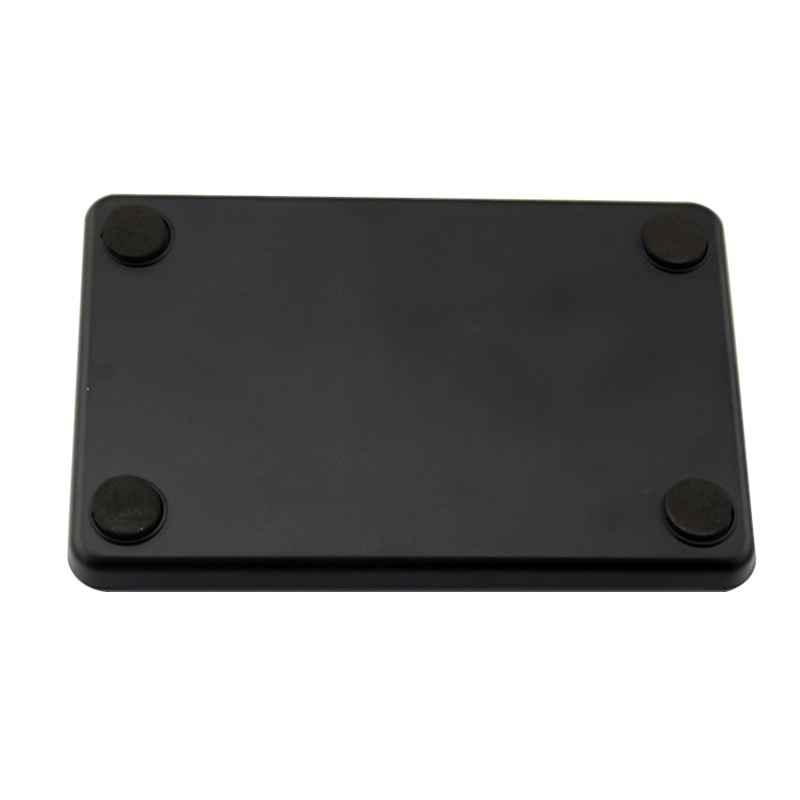

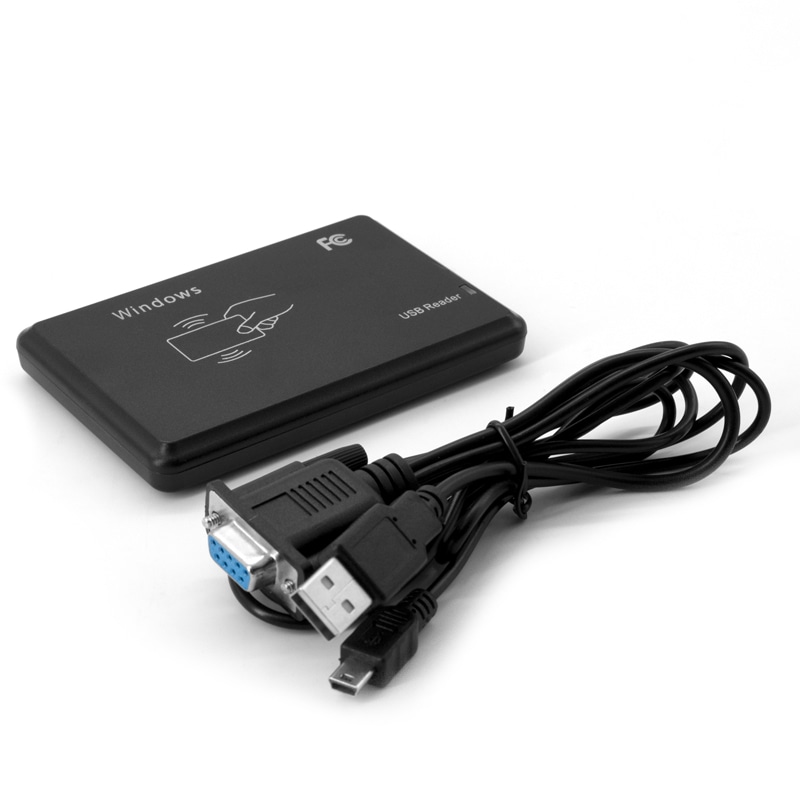

Kao fabrički dobavljač, SCIVAS se fokusira na detalje koji su važni nakon instalacije, a ne samo na izgled čitača. Crno ABS kućište dimenzija je 104×68×10mm, što pruža kompaktnu površinu za panele, ormare, radne stolove, kioske i unutrašnje pristupne tačke. Dužina kabla je oko 1450mm, što instalaterima daje dovoljno prostora za provlačenje bez nepotrebnog povećanja obima priključka. Čitač koristi DC 5V napajanje, podržava radnu vlažnost ispod 90% i projektovan je za radne temperature od -10°C do +70°C, sa tolerancijom skladištenja od -20°C do +80°C.

R21D nudi radno rastojanje od 0–80mm, u zavisnosti od kartice i okolnog okruženja instalacije. Za rutinsko predstavljanje kartice, vreme čitanja je ispod 200ms, a interval čitanja je ispod 0,5 sekundi, što omogućava brze ponovljene provere na vratima, šalterima, registracionim punktovima i proizvodnim radnim stanicama. Dvobojna LED dioda i zujalica pružaju direktnu lokalnu povratnu informaciju: crvena označava stanje pripravnosti, dok zelena i zujalica potvrđuju uspešno čitanje kartice. Ova vidljiva i zvučna potvrda je posebno korisna kada je čitač instaliran pored kontrolera ili kada operaterima treba trenutna potvrda bez provere softvera svaki put.

RS232 izlaz za kontrolu pristupa i industrijske sisteme

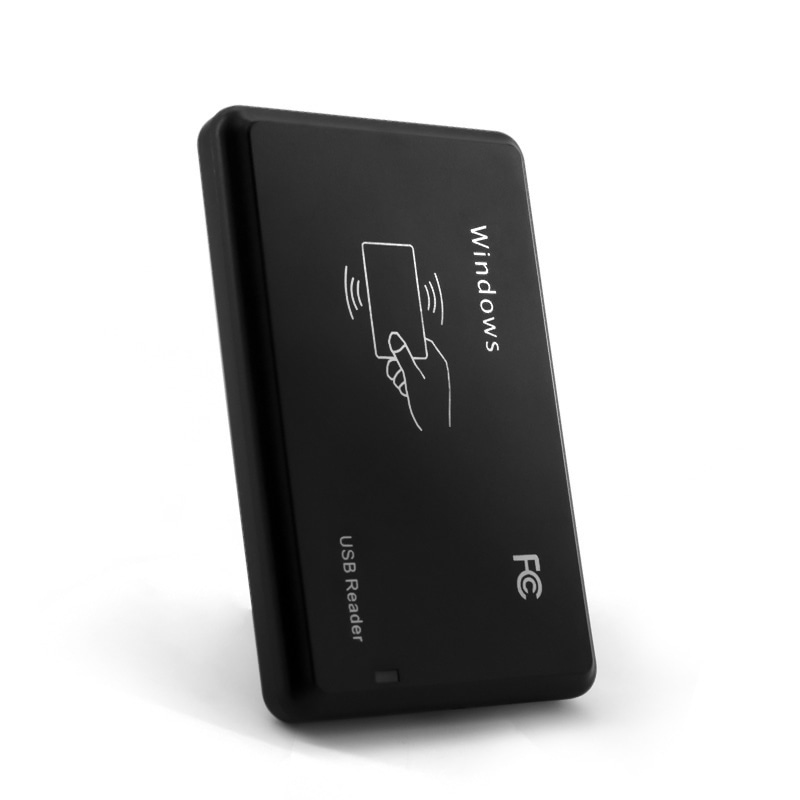

Mnogi projekti kontrole pristupa i automatizacije i dalje preferiraju RS232 jer se lako testira, jednostavno parsira i pouzdan je za komunikaciju sa fiksnim uređajima. R21D koristi 9600 bps, bez pariteta, 8 podatkovnih bitova i 1 stop bit. Tokom puštanja u rad, matični računar može da verifikuje vezu proverom COM porta i testiranjem serijskog izlaza. Za softverske timove, struktura paketa uključuje STX, Length, CardType, SNR podatke, BCC i ETX, pri čemu se BCC izračunava pomoću XOR radi pomoći u validaciji integriteta podataka.

Zbog toga je ovaj čitač dobar izbor za integratore koji grade sisteme evidencije prisustva, automatizovani ulaz u parking, autorizaciju pristupa ormarićima, kontrolu pristupa u proizvodnji, verifikaciju članstva i module za registraciju identiteta. Može se koristiti i kao stabilan čitač za upis kada sistem treba da poveže fizički identifikacioni element sa zapisom u bazi podataka. Ako vaš projekat kombinuje izdavanje kartica i instalaciju čitača, SCIVAS može da podrži i usklađivanje RFID kartica tako da se tip kartice, ponašanje UID-a i izlaz čitača razmatraju zajedno, umesto da se kupuju kao odvojeni, neprovereni delovi.

Podrška za integraciju za OEM i projektne kupce

R21D je kompatibilan sa WinXP, WinCE, Win7, Win10, Win11, Linux i Android okruženjima, što programerima i proizvođačima opreme daje više opcija tokom projektovanja sistema. Može se koristiti sa industrijskim PC računarima, serijskim adapterima, ugrađenim gateway uređajima, kontrolerskim pločama i softverskim terminalima koji prihvataju podatke sa COM porta. Za OEM kupce, ovo smanjuje rizik od izbora čitača koji u katalogu izgleda ispravno, ali stvara probleme u komunikaciji koji se mogu izbeći tokom terenskog testiranja.

SCIVAS može da podrži kupce kojima je potrebno testiranje uzoraka, ponovljena isporuka serija, evaluacija privatnog projekta i praktične smernice o kompatibilnosti kartica. Kao deo naše šire ponude RFID čitača, ova jedinica od 125kHz najbolje odgovara za identifikaciju na bliskom rastojanju u LF opsegu, a ne za UHF očitavanje zaliha na velikoj udaljenosti. Ako je vaša primena ulazna kontrola, autentifikacija osoblja, prijava na opremu, prepoznavanje parking kartica ili hvatanje UID-a na strani kontrolera, R21D pruža jednostavan i ekonomičan put od predstavljanja kartice do serijskog izlaza podataka.

Preporučene primene

R21D je posebno pogodan za očitavanje kartica niske frekvencije u projektima kontrole pristupa, industrijskim stanicama za evidenciju prisustva, opremi za upravljanje parkingom, registraciji identiteta osoblja, autorizaciji na proizvodnoj liniji i kompaktnim stonim mestima za upis. Za projekte koji zahtevaju spoljne čitače otporne na vremenske uslove, uređaje za pristup sa tastaturom ili integraciju sa kontrolerom višeg nivoa bezbednosti, naš tim može da uporedi ovaj model sa drugim RFID čitačima za kontrolu pristupa i preporuči bolje usklađenu opciju pre proizvodnje.

Često postavljana pitanja

P1: Koju vrstu RFID kartice podržava čitač R21D?

O1: R21D je dizajniran za LF kartice od 125kHz i podržava EM4200, TK4100, SMC4001 i kompatibilne identifikacione elemente. Očitava UID u režimu samo za čitanje i emituje podatke putem RS232. Pre naručivanja veće količine, preporučujemo testiranje vašeg stvarnog uzorka kartice, jer rastojanje očitavanja i ponašanje UID-a mogu da variraju u zavisnosti od čipa, konstrukcije kartice i okruženja instalacije.

P2: Da li je ovaj čitač pogodan za sisteme kontrole pristupa?

O2: Da. Čitač je pogodan za kontrolu pristupa, ulaz u parking, evidenciju prisustva, verifikaciju identiteta osoblja i sisteme autorizacije u proizvodnji kojima je potrebno očitavanje LF kartica na bliskom rastojanju. On sam po sebi nije kompletan kontroler pristupa; funkcioniše kao uređaj za čitanje koji šalje UID podatke glavnom kontroleru, PC računaru ili ugrađenom sistemu radi donošenja odluka o autorizaciji.

P3: Koja podešavanja RS232 treba koristiti tokom integracije?

O3: Podrazumevano podešavanje RS232 komunikacije je 9600 bps, bez pariteta, 8 data bitova i 1 stop bit. Ovi parametri su uobičajeni i lako se testiraju pomoću serijskih alata. Tokom puštanja u rad, proverite da li se uređaj prikazuje kao ispravan COM port i da li softver matičnog sistema osluškuje isti port i baud rate.

P4: Može li se format izlaza UID prilagoditi?

O4: Standardni izlaz je 10-cifreni decimalni, što odgovara mnogim osnovnim sistemima za identifikaciju. Ako vaš softver zahteva drugi format, SCIVAS može da proceni prilagođavanje na osnovu zahteva projekta i količine. Najbolje je da se potreban UID format potvrdi rano, jer uparivanje sa bazom podataka, parsiranje na kontroleru i tokovi za registraciju korisnika mogu zavisiti od doslednog izlaza.

P5: Koju distancu čitanja mogu očekivati u realnim instalacijama?

O5: Tipična radna distanca je 0–80mm, ali konačni rezultat zavisi od čipa kartice, dizajna antene, materijala kartice, pozicije montaže čitača, obližnjeg metala, električnog šuma i toga koliko se kartica ravnomerno prinosi. Za stabilan rad na terenu, testirajte čitač u stvarnom rasporedu instalacije umesto da se oslanjate samo na testiranje na otvorenom.

P6: Šta treba proveriti ako nema odziva kada se kartica prinese?

O6: Prvo potvrdite napajanje i RS232 ožičenje, zatim proverite da li je kartica podržani 125kHz LF identifikator. Uverite se da nema druge oznake unutar zone čitanja i proverite da li čitač daje povratnu informaciju putem LED ili zujalice. Ako matični sistem ne prima ništa, testirajte COM port serijskim alatom pre nego što menjate aplikativni softver.

P7: Da li je R21D pogodan za OEM opremu ili ugrađene uređaje?

O7: Da. Njegovo kompaktno ABS kućište, ulaz DC 5V, RS232 izlaz i široka kompatibilnost sa operativnim sistemima čine ga korisnim za kioske, terminale, ormariće, industrijske računare i prilagođenu pristupnu opremu. Za OEM projekte, SCIVAS može pomoći u pregledu komunikacionog formata, kompatibilnosti kartica, vođenja kablova, testiranja uzoraka i zahteva za serijsku isporuku pre nego što se čitač integriše u vaš uređaj.
