Robusni ISO14443 RFID čitač za industrijske sisteme

JT-R1560 HF RFID industrijski čitač. Izdržljiv dizajn sa IP67 zaštitom za zahtevna okruženja. Sopstveni RFID čip sa adaptivnim prilagođavanjem impedanse omogućava domet čitanja od 80cm. 24/7 rad tolerantan na greške uz SNMP daljinski nadzor. Magnetna baza za brzu montažu podržava DIN/prirubničku/magnetnu montažu, M12 konektore.

JT-R1560 HF RFID čitači

☆ Oblik je industrijski dizajn, čvrst i izdržljiv, u skladu sa zahtevnim industrijskim proizvodnim linijama
okruženjem, nivo zaštite dostiže IP67.
☆ RF koristi sopstvene čipove za istraživanje i razvoj sa visokim performansama prepoznavanja
etiketa algoritmom
☆ Softver inteligentno prati radno stanje, 24 sata x 365 dana rada bez pada.
☆ Donji poklopac je dizajniran za montažu gvozdenih elemenata, što je pogodno za industrijsko proizvodno
okruženje i montažu čitača.
☆ Male dimenzije i laka težina, jednostavan za integraciju u opremu industrijske proizvodne linije.
☆Podržava EPC global UHF Class 1 Gen 2 / ISO 18000-6C RFID etiketu.

13.56MHz ISO14443A RFID čitač za fiksne instalacije

SCIVAS razvija JT-R1560 za kupce kojima je potreban ISO14443 RFID proizvođač čitača koji može da podrži stabilne fiksne tačke čitanja umesto jednostavnih stonih uređaja za evidentiranje. Ovaj model radi na 13.56MHz i dizajniran je za industrijske HF projekte identifikacije gde kontroler, PLC, pristupna platforma ili lokalni sistem upravljanja mora da dobije čiste podatke sa kartice iz kratke i kontrolisane zone čitanja. Podržava ISO14443A i ISO15693 protokole tagova, što ga čini pogodnim za objekte koji koriste HF pametne kartice, etikete, tokene ili druge pristupne akreditive kratkog dometa u proizvodnji, verifikaciji imovine, prijavi na opremu i procedurama pristupa lokaciji.

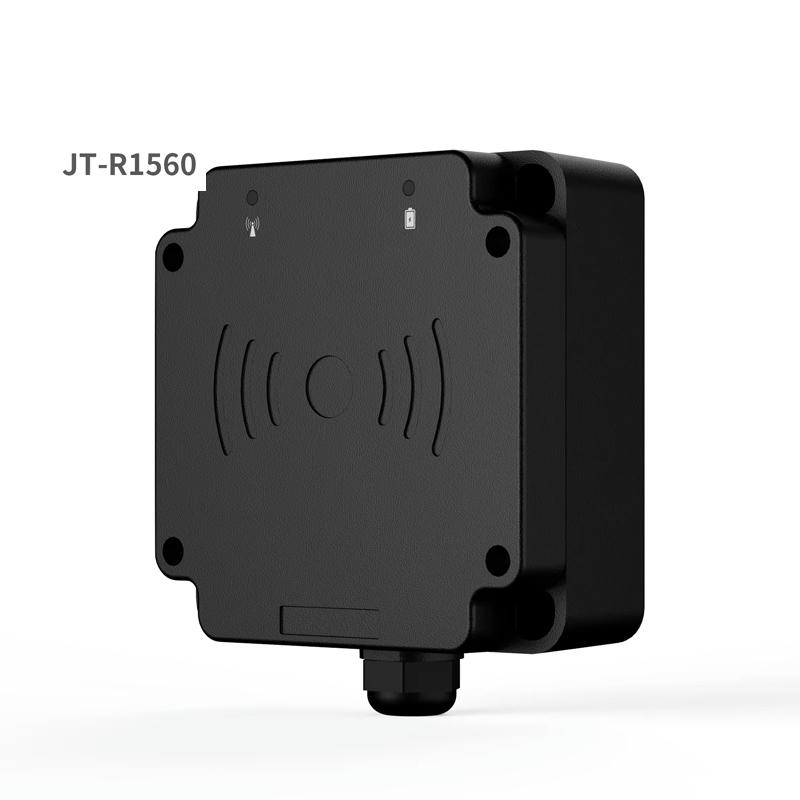

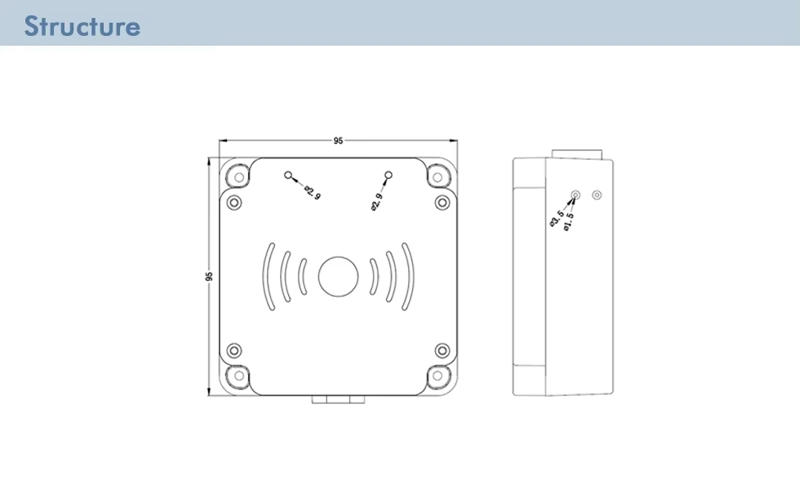

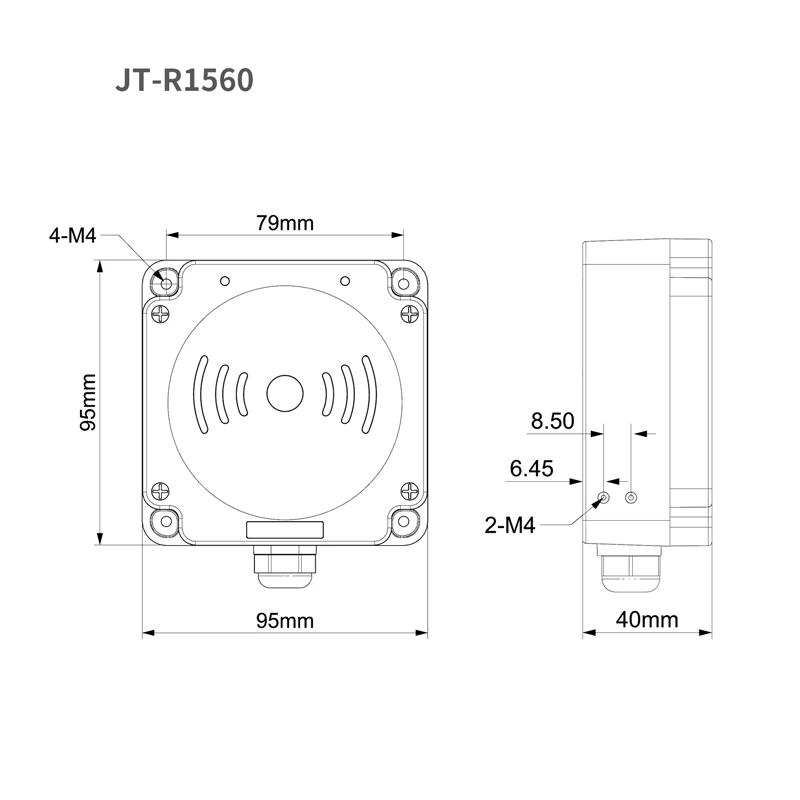

Kućište prati kompaktan industrijski faktor oblika 95 × 95 × 40 mm, sa ABS konstrukcijom, zapečaćenim ožičenjem, prednjom statusnom indikacijom i pričvršćivanjem gvozdenom pločom za stabilnu instalaciju u blizini mašina, ormara, stanica transportera, kontrolnih punktova za vozila i spoljnih poluizloženih pozicija čitanja. Tipično rastojanje čitanja od 0–10 cm nije namenjeno da se takmiči sa UHF sistemima dugog dometa. Ono je namenjeno da smanji slučajna čitanja, drži operatera ili označeni objekat blizu predviđene tačke i poboljša pouzdanost podataka kada se jedna kartica, tag ili nosač mora potvrditi u određenom koraku procesa.

Podrška za protokole HF kartica i tagova kratkog dometa

Kao 13.56MHz HF RFID čitač, JT-R1560 je prikladan kada projekat zahteva ponašanje ISO14443A čitača, kompatibilnost sa ISO15693 i predvidive performanse bliskog polja. RF obrada se obavlja unutar čitača, tako da matični sistem ne mora da upravlja radio komunikacijom niskog nivoa. Ovo pojednostavljuje softversku integraciju za sistemske integratore kojima je potreban modul čitača koji vraća upotrebljive podatke putem industrijskog interfejsa. Za projekte izgrađene oko kartica osoblja, akreditiva posetilaca, platnih medija ili prilagođenih RFID kartica, kontrolisani HF domet čitanja pomaže u stvaranju jasne veze između akreditiva i tačke transakcije.

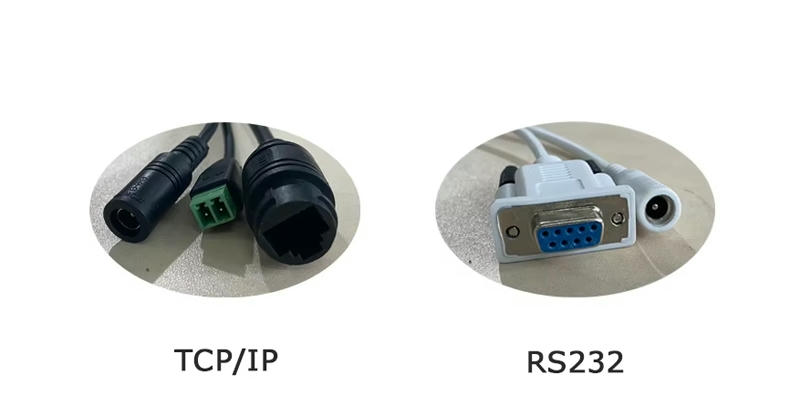

RS232, RS485, TCP/IP i MODBUS opcije

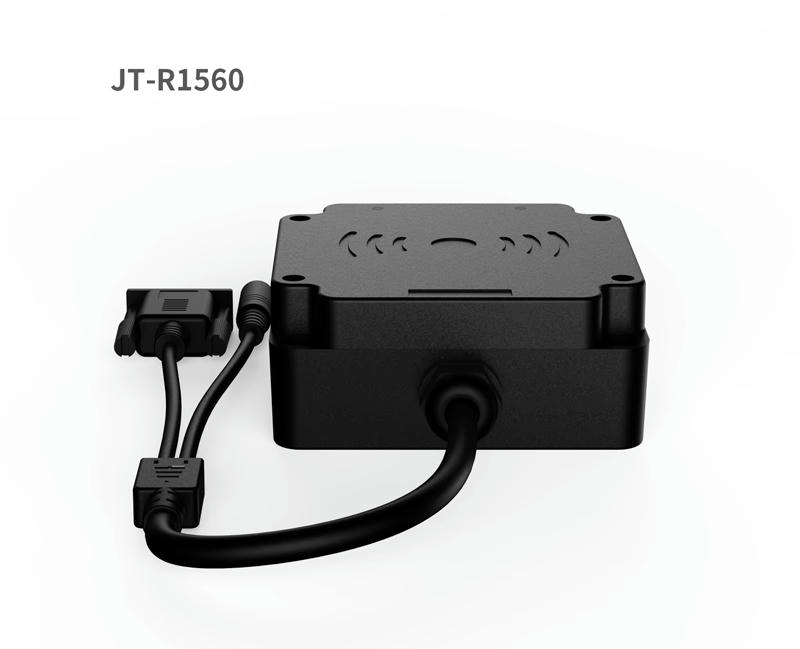

Različite instalacije zahtevaju različitu logiku povezivanja. JT-R1560 serija može se izabrati sa RS232, RS485, TCP/IP, MODBUS RTU preko RS485 ili MODBUS TCP/IP u zavisnosti od arhitekture projekta. To omogućava da jedna familija proizvoda podrži direktno povezivanje sa kontrolerom, mrežne upravljačke tačke ili stanice povezane sa PLC-om. Za kupca koji traži industrijski ISO14443 RFID čitač sa RS485, ovaj model je praktičan jer kombinuje podršku za HF protokol sa terenski orijentisanim komunikacionim opcijama. Za Ethernet zasnovane rasporede, ISO14443A čitač sa TCP/IP opcijom interfejsa može smanjiti potrebu za dodatnim konverterima i olakšati implementaciju na distribuiranim lokacijama.

Izdržljiv dizajn fiksnog čitača za proizvodnju i pristupne tačke

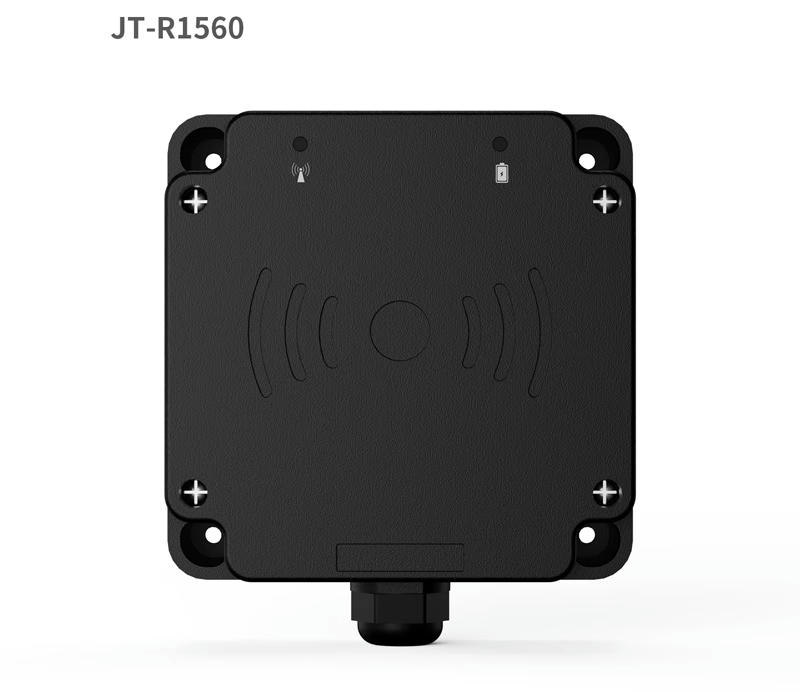

Čitač koristi široki ulaz napajanja DC 9–36 V, podržava komunikaciju od 115200 bps na RS232 modelima i pruža jasnu LED statusnu signalizaciju: crvenu za napajanje i plavu za aktivnost čitanja kartice. Njegov nivo zaštite IP66, radni temperaturni opseg od -20°C do 65°C i tolerancija vlažnosti od 5% do 95% bez kondenzacije pomažu mu da radi u zahtevnim okruženjima. To ga čini korisnim kao izdržljiv HF RFID čitač za proizvodne linije, magacinske stanice, parking kontrolne punktove, inspekcijske kioske i druge fiksne identifikacione tačke gde oprema mora da ostane stabilna tokom dugih radnih sati.

Proizvodna podrška za projekte prilagođenih HF RFID čitača

Za OEM i projektno orijentisane kupce, SCIVAS može da podrži izbor modela, usklađivanje interfejsa, testiranje uzoraka i procenu kompatibilnosti čitača i tagova pre masovne implementacije. Neki projekti zahtevaju proizvođača ISO14443 RFID čitača kratkog dometa za bezbedno lokalno čitanje, dok drugi zahtevaju prilagođeni HF RFID čitač za projekte pametnih kartica koji kombinuju kartice, narukvice, etikete ili tokene. Isti čitač može se koristiti pored RFID čitača za kontrolu pristupa kada lokacija razdvaja potvrdu industrijskog procesa od kontrole pristupa na vratima, ili pored HF RFID čitača koji se koriste za stanice za registraciju, verifikaciju i održavanje.

JT-R1560 je najbolje prilagođen kupcima kojima je potreban fiksni 13.56MHz HF RFID čitač za sisteme kontrole pristupa, verifikaciju proizvodnje, autorizaciju opreme ili potvrdu industrijskih sredstava. Umesto nejasnih tvrdnji o čitanju, SCIVAS se fokusira na usklađivanje čitača, tipa taga, interfejsa, udaljenosti instalacije i načina softverske komunikacije sa stvarnim operativnim okruženjem. Ovakav pristup pomaže distributerima, sistemskim integratorima i proizvođačima opreme da smanje pokušaje i greške tokom puštanja u rad i izgrade pouzdaniju RFID identifikacionu tačku.

Često postavljana pitanja

Q1: Da li je JT-R1560 ISO14443 RFID čitač?

Da. JT-R1560 radi na 13.56MHz i podržava ISO14443A kartice i tagove, dok istovremeno podržava ISO15693 HF tagove. Dizajniran je za fiksne identifikacione tačke kratkog dometa gde sistem zahteva kontrolisano čitanje kartica, stabilan izlaz i industrijske komunikacione opcije umesto opšteg USB stonog čitača.

Q2: Šta čini SCIVAS pogodnim kao proizvođača ISO14443 RFID čitača?

SCIVAS može da podrži i hardver čitača i proces usklađivanja pratećih RFID proizvoda. Za kupce na projektu to znači da se interfejs čitača, tip taga, format kartice, rastojanje čitanja, način instalacije i probni uzorci mogu razmotriti zajedno pre masovne isporuke, čime se smanjuje rizik od integracije tokom terenske implementacije.

Pitanje 3: Može li ovaj čitač da se poveže sa PLC ili industrijskim upravljačkim sistemima?

Da. Serija JT-R1560 nudi opcije modela sa RS232, RS485, TCP/IP, MODBUS RTU i MODBUS TCP/IP. To joj omogućava povezivanje sa različitim industrijskim kontrolerima, PLC sistemima i mrežnim platformama za upravljanje. Najbolju verziju treba izabrati prema dužini ožičenja, zahtevima protokola i dizajnu softvera matičnog sistema.

Pitanje 4: Zašto je rastojanje čitanja samo 0–10 cm?

Kratak domet čitanja je nameran za HF identifikaciju na blizinu. To pomaže da se spreče neželjena čitanja obližnjih tagova i čini rad preciznijim. Ovo je korisno kada kartica, etiketa ili token moraju da se prinesu na definisanoj tački, kao što je mašinska stanica, kontrolna tačka za pristup ili zona potvrde procesa.

Pitanje 5: Da li je JT-R1560 pogodan za spoljašnje ili teške uslove?

Čitač je napravljen za zahtevne fiksne instalacije, sa ABS kućištem, IP66 zaštitom, napajanjem DC 9–36 V i opsegom radne temperature od -20°C do 65°C. Može se koristiti u mnogim industrijskim ili poluizloženim okruženjima, ali konačna instalacija ipak treba da uzme u obzir zaptivanje kablova, smer montaže i zaštitu kućišta.

Pitanje 6: Koje kartice ili tagove treba testirati sa ovim čitačem?

Kupci treba da testiraju čitač sa stvarnim ISO14443A ili ISO15693 karticama, etiketama, narukvicama ili tokenima koji se koriste u projektu. Tip čipa, veličina antene, materijal i pozicija montaže mogu da utiču na terenske performanse, pa se preporučuje validacija uzoraka pre potvrde velike porudžbine ili konačnog rasporeda instalacije.

Pitanje 7: Može li JT-R1560 da se koristi u projektima kontrole pristupa?

Da, može da se koristi u sistemima vezanim za pristup kada projekat zahteva fiksnu HF identifikacionu tačku sa industrijskim interfejsima. Posebno je koristan za kontrolne tačke, autorizaciju opreme, podršku parking sistemima ili lokalnu verifikaciju akreditiva. Za estetiku vrata i funkcije tastature, namenski čitač za pristup može biti prikladniji.
