RFID pristupni čitač sa dodirnom tastaturom

Fabrički 13.56Mhz HF RFID modul čitača kartica vodootporni EM čitač kartica sa tasterima osetljivim na dodir pristupna kontrola tastatura čitač

RFID čitač kartica za proizvode sistema kontrole pristupa

Vodootpornost, tastatura osetljiva na dodir, Izdržljivost

Mali i otmen, Veličanstven, Izvanredan, Jedinstven novi dizajn

Visoka sposobnost otpornosti na smetnje, visoka sigurnost i pouzdanost, može da pruži snažnu zaštitu.

Jednostavan za upotrebu, može se široko koristiti u domovima, kancelarijama, stambenim naseljima i drugim javnim mestima.

RFID čitač kartica, kompatibilan sa EM4100, EM4200, TK4100 i kompatibilnim karticama, sa opcijama interfejsa Wiegand26,34, RS232, RS485, jednostavan za upotrebu i

instalaciju, brz i praktičan za povezivanje sa drugim kontrolnim uređajima. Široko se koristi u aplikacijama kao što su sistem kontrole pristupa, evidencija radnog vremena, sistem za

registraciju gostiju i oblast identifikacione autentifikacije itd.

Specifikacija

Wiegand 26bit/ Wiegand34bit standardni format izlaza podataka, RS232, RS485 RFID čitač opciono

Vreme odziva kraće od 0,2 sekunde

Manje od 0,5 sekundi Vreme približavanja Rastojanje: 2-15cm Domet približavanja

Podrška za EM 4100 ID karticu ili kompatibilnost sa njom (64bits, Manchester Code) i Mifare 1 karticu (13.56 MHz frekvencija)

-25℃do 75℃ temperatura okoline

10%-90% vlažnost okoline

Ugrađena antena

Ugrađena LED (Double Color LED)

Ugrađeni zvučnik (Buzzer)

DC 12V radni napon, 70mA radna struja

100 metara komunikaciona udaljenost

Prenos podataka u realnom vremenu

Crna ili bela boja

PVC materijal kućišta (crna smola za vodootpornu funkciju)

Montaža

Koristite + tip odvijača da olabavite zavrtanj između panela i matične ploče, zatim ugradite matičnu ploču u bočni zid pomoću plastičnog tipla i zavrtnjeva.

Napomena

1. Potvrdite električni napon (DC12V) i razlikujte pozitivnu anodu i katodu napajanja.

2. Kada se koristi eksterno napajanje, obezbedite deljenje napajanja sa kontrolnom kutijom ili korišćenje istog GND.

3. Kada je udaljenost između čitača kartica i kontrolera veća od 50m, koristite napojni kabl sa najmanje 1,5 kvadratnih cm prečnika, ili nekoliko paralelnih mrežnih kablova.

Tastaturni RFID pristupni čitač napravljen za praktičnu kontrolu vrata

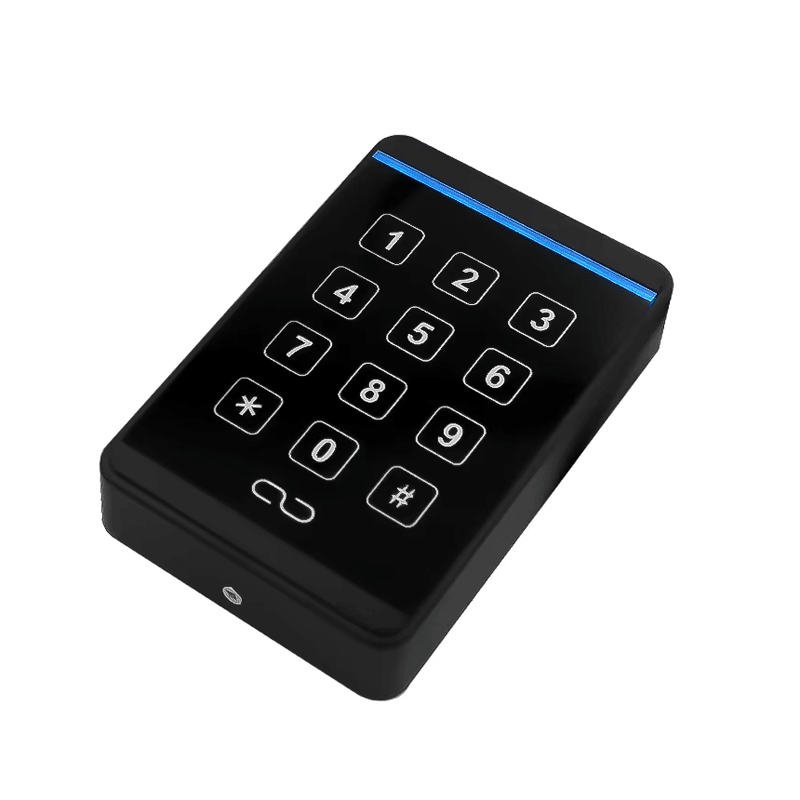

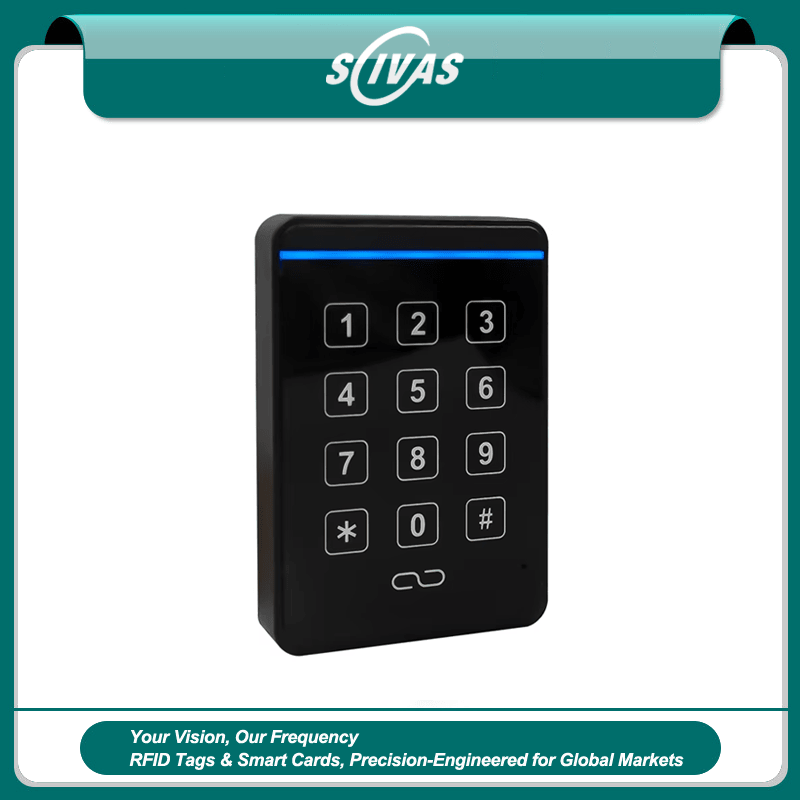

SCIVAS T20 je kompaktan tastaturni RFID pristupni čitač napravljen za projekte na vratima kojima je potrebna verifikacija kartice, unos PIN-a i stabilna komunikacija sa kontrolerom u jednoj jedinici niskog profila. Umesto da se tastatura tretira kao dekorativni element, proizvod je dizajniran oko svakodnevnog ponašanja pri ulasku: korisnici mogu da prilože kredencijal, unesu kod i dobiju trenutnu povratnu informaciju putem LED indikatora i zujalice bez komplikovane upotrebe. Za instalatere, uređaj pruža jasan put ožičenja i poznate opcije interfejsa, tako da može da se koristi u novim sistemima kontrole pristupa, kao i u projektima zamene gde postojeći kontroler mora da ostane na mestu.

Ovaj čitač koristi crno ABS kućište sa tankim telom dimenzija 113 x 76 x 21 mm. Zaptivena površina tastature osetljive na dodir pomaže u smanjenju nakupljanja prašine i mehaničkog habanja tastera, što je korisno za kancelarijske ulaze, stambene kapije, tehničke prostorije, prolaze za osoblje, male hotele, radionice i vrata zajedničkih objekata. Njegov vodootporni dizajn podržava upotrebu u zatvorenom prostoru i odgovarajuće postavljanje u zaklonjenom spoljnom prostoru, dok raspon radne temperature od -25°C do +75°C daje proizvodu dovoljnu toleranciju za mnoge klime. Kao fabrički dobavljač, SCIVAS može da podrži projektne kupce kojima je potreban konzistentan izgled, stabilne performanse i ponovljiva isporuka za instalacije na više vrata.

Rad sa RFID karticom i tastaturom

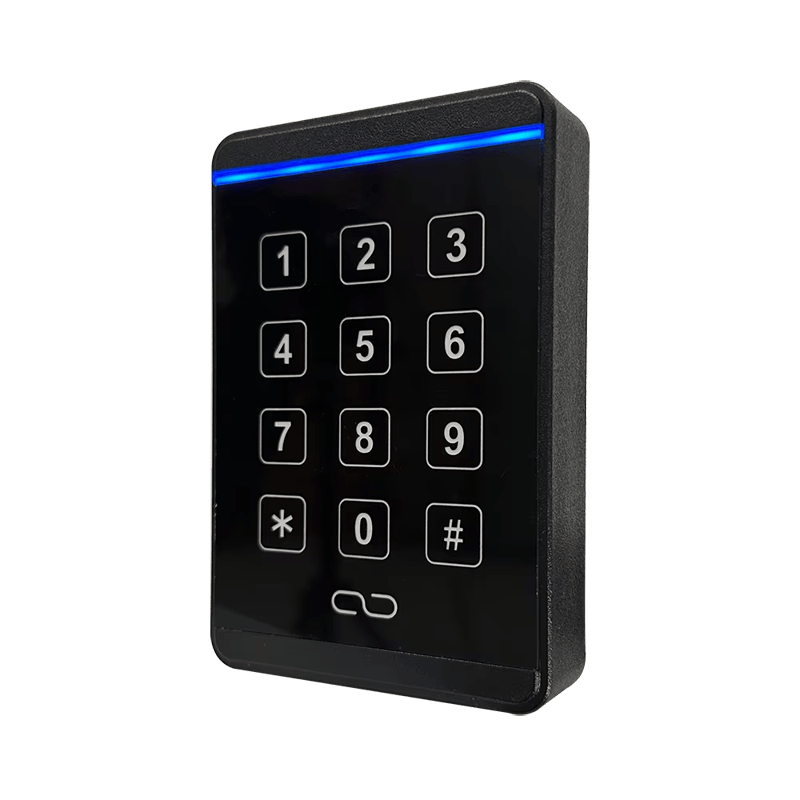

T20 podržava opcije kredencijala od 125kHz ili 13.56MHz, što kupcima omogućava da izaberu verziju koja odgovara njihovom okruženju kontrole pristupa. Verzija od 125kHz je pogodna za EM-kompatibilne kredencijale kao što su TK4001 i EM4100 kartice, dok se verzija od 13.56MHz može izabrati za MIFARE tip aplikacija. Praktična udaljenost čitanja je 3 do 8 cm, što čini radnju korisnika namernom i smanjuje neželjena očitavanja blizu vrata. Kada projektima takođe trebaju kompatibilni kredencijali, naše RFID kartice mogu se upariti sa čitačem kako bi se napravilo kompletno rešenje za kontrolu pristupa.

Tasteri na dodir daju sistemu veću fleksibilnost nego ulaz samo putem kartice. Lokacija može da koristi pristup karticom za redovne korisnike, unos PIN koda za odabrano osoblje ili unos preko tastature kao rezervni metod kada kartica nije dostupna. Zbog toga je čitač pogodan za male kancelarije, magacinske prostorije, studentske domove, vrata za održavanje i druge lokacije na kojima administratori žele jednostavno upravljanje pristupom bez prelaska direktno na veliki biometrijski terminal.

Opcije Wiegand i serijskog interfejsa

Kompatibilnost sa kontrolerom jedan je od glavnih razloga za izbor ovog RFID pristupnog čitača sa tastaturom. Čitač podržava Wiegand 26 i Wiegand 34 izlaz, koji su široko zastupljeni u kontrolnim panelima za kontrolu pristupa na vratima. Opcioni RS232 i RS485 interfejsi mogu se izabrati kada projekat zahteva serijsku komunikaciju ili planiranje dužih kablova. Za referencu pri prenosu, Wiegand komunikacija je specificirana na do 100 m, RS232 na do 10 m, a RS485 na do 1200 m. Ove opcije pomažu sistem integratorima da planiraju ožičenje u skladu sa rasporedom zgrade, umesto da nameću isti interfejs svakoj lokaciji.

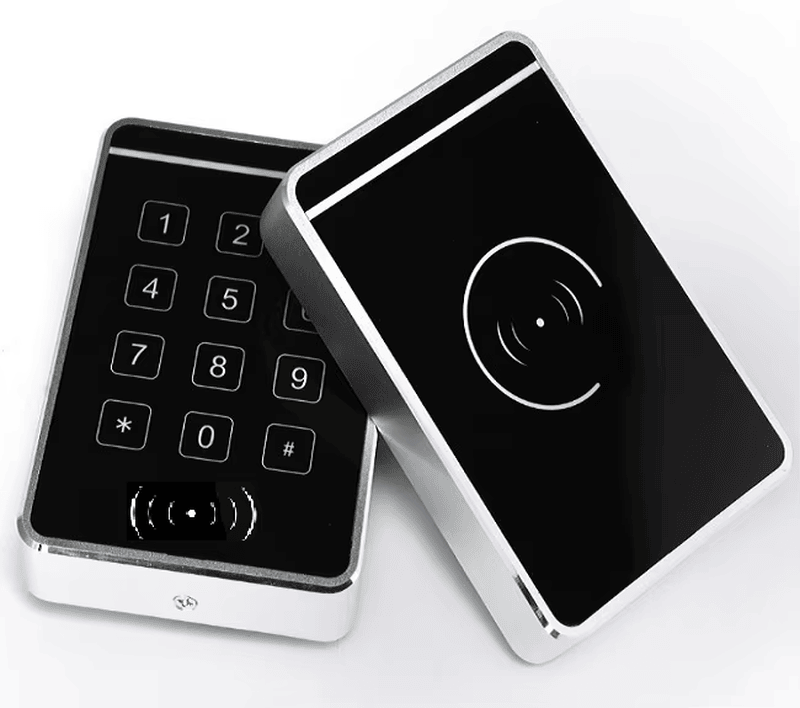

U poređenju sa osnovnim RFID čitačem kartica sa tastaturom, T20 je posebno koristan kada instalaterima treba pouzdan čitač sa vidljivom povratnom informacijom o statusu i jednostavnim puštanjem u rad. Ugrađena dvo-boja LED dioda svetli crveno u režimu pripravnosti i zeleno tokom čitanja kartice, dok zvučnik daje zvučnu potvrdu. Brzina odziva je ispod 0,2 sekunde, a interval čitanja je ispod 0,5 sekundi, što omogućava nesmetan prolaz na uobičajenim tačkama saobraćaja na vratima.

Razmatranja pri instalaciji i napajanju

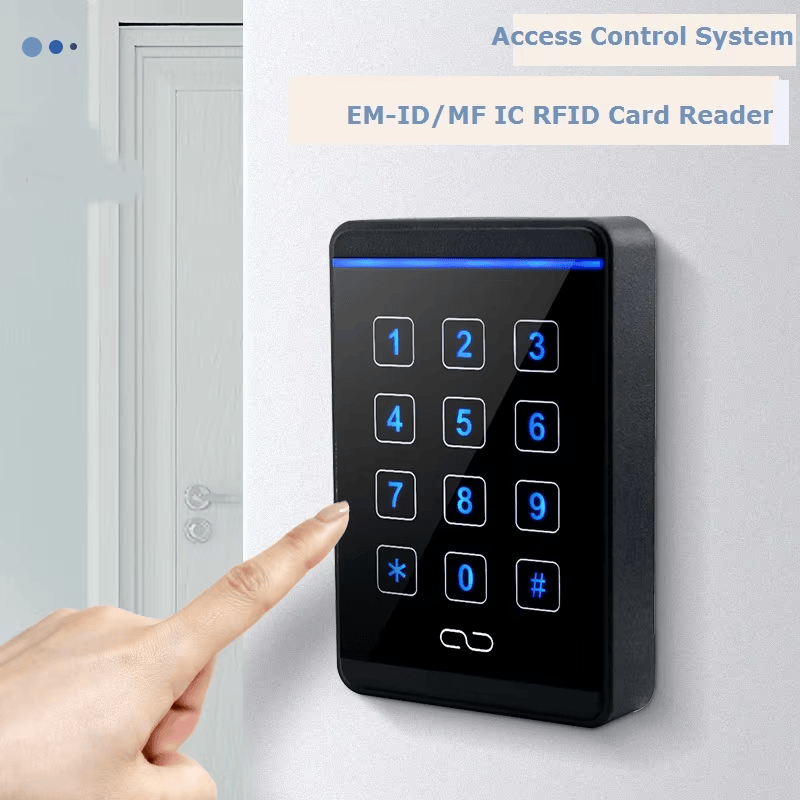

Proces instalacije predviđen je za montažu na zid. Instalater otpušta zavrtanj između prednje ploče i glavne ploče, pričvršćuje ploču na zid plastičnim tiplovima i zavrtnjima, povezuje ožičenje, a zatim ponovo učvršćuje panel. Pre uključivanja napajanja treba pažljivo proveriti polaritet DC napajanja. Ako se koristi eksterni izvor napajanja sa kontrolnom kutijom, oba uređaja treba da dele istu referencu uzemljenja kako bi se izbegla nestabilnost komunikacije. Za veće rastojanje između čitača i kontrolera važan je pravilan izbor kabla, posebno tamo gde smetnje ili pad napona mogu da utiču na performanse.

Opseg radnog napona je DC 9V do 16V, a potrošnja struje je ispod 60 mA u navedenom setu parametara. Ova niska potrošnja energije čini proizvod praktičnim za sisteme sa više čitača, gde više vratnih uređaja deli napajanje kontrolnog pristupa. Ugrađena antena održava kućište jednostavnim i izbegava probleme sa postavljanjem spoljne antene. Za projekte koji zahtevaju kategorije čitača izvan modela sa tastaturom, kupci mogu da uporede i našu širu RFID čitače pristupa paletu za različite stilove kućišta, frekvencije i uslove instalacije.

Preporučene primene

Ovaj vodootporni RFID čitač sa tastaturom pogodan je za kontrolu pristupa kancelarijskim vratima, ulazima u stanove, kapijama stambenih zajednica, učionicama u školama, pristup osoblja magacinu, tačkama za evidenciju radnog vremena, zonama za registraciju gostiju i lakim komercijalnim sigurnosnim sistemima. Takođe je praktičan izbor za distributere i sistemske integratore kojima je potreban kompaktan čitač koji može da posluži nekoliko uobičajenih tipova projekata bez preterane obuke. Kada lokacija zahteva samostalniji uređaj sa lokalnim funkcijama upravljanja, opcijama prikaza ili naprednim funkcijama evidencije prisustva, naši RFID terminali za kontrolu pristupa mogu biti bolje rešenje. Za verifikaciju kartice i PIN-a kod vrata, međutim, T20 pruža uravnoteženo rešenje sa jednostavnim radom, poznatim načinom povezivanja i stabilnim RFID performansama.

Često postavljana pitanja

Može li ovaj RFID čitač pristupa sa tastaturom da podrži i karticu i unos PIN-a?

Da. Čitač je projektovan za čitanje RFID akreditiva i unos putem tastature osetljive na dodir, tako da projekti mogu da koriste pristup karticom, unos PIN-a ili kombinovanu logiku pristupa u zavisnosti od povezanog kontrolera i konfiguracije sistema. Ova fleksibilnost je korisna za lokacije koje žele rutinski pristup karticom, ali im je i dalje potreban praktičan rezervni metod za odabrane korisnike.

Koju frekvenciju RFID kartice treba da izaberem za svoj projekat?

Izaberite frekvenciju prema akreditivima koji se već koriste u vašem sistemu kontrole pristupa. Verzija od 125kHz je pogodna za kartice kompatibilne sa EM, kao što su TK4001 i EM4100. Verzija od 13.56MHz se bira za MIFARE aplikacije. Ako zamenjujete stari čitač, proverite postojeći tip kartice pre naručivanja.

Koji komunikacioni interfejsi su dostupni za povezivanje sa kontrolerom?

Standardni izbor interfejsa uključuje Wiegand 26 i Wiegand 34, koji su uobičajeni na panelima za kontrolu pristupa. Opcione verzije RS232 i RS485 mogu se izabrati za projekte koji zahtevaju serijsku komunikaciju. Za duže trase kablova obično se preferira RS485 jer je navedena udaljenost prenosa znatno veća nego kod RS232.

Da li je čitač pogodan za spoljnu ugradnju?

Proizvod je opisan kao vodootporan i može se koristiti na mnogim unutrašnjim i zaštićenim spoljnim pozicijama vrata. Za izloženu spoljnu upotrebu ipak preporučujemo da uzmete u obzir direktan smer kiše, sunčevu svetlost, zaptivanje ulaza kabla i stanje montažne površine. Dobra instalaciona praksa pomaže da se zaštiti ožičenje i da čitač ostane stabilan tokom dugih perioda rada.

Kakvu povratnu informaciju daje čitač nakon što se kartica prisloni?

Ugrađeni LED i zujalica pružaju jasnu povratnu informaciju korisniku. LED je crven u režimu pripravnosti i postaje zelen tokom čitanja kartice, dok zujalica daje zvučnu potvrdu. Ovaj trenutni odgovor pomaže korisnicima da razumeju da li je čitač detektovao akreditiv, smanjujući ponovljeno prislanjanje kartice na prometnim vratima.

Šta instalateri treba da provere pre uključivanja uređaja?

Instalateri treba da potvrde opseg DC napona, identifikuju pozitivne i negativne vodove napajanja i uvere se da čitač i kontroler dele odgovarajuće uzemljenje kada se koristi eksterni izvor napajanja. Za duže kablove, kvalitet kablova i njihovo vođenje treba pažljivo pregledati kako bi se smanjili problemi u komunikaciji i pad napona.

Gde se ovaj čitač najčešće koristi?

Najčešće se koristi na kancelarijskim vratima, ulazima u stanove, prostorijama samo za osoblje, stambenim kapijama, pristupnim tačkama u magacinima, školskim prostorima i ulazima za evidenciju radnog vremena. Kombinacija čitanja RFID kartica, unosa putem tastature, Wiegand izlaza i opcione serijske interfejs veze čini ga praktičnim i za nove instalacije i za projekte nadogradnje sistema kontrole pristupa.
