QR čitač za ulaz i sisteme kontrole pristupa

Ubrzajte svoje poslovanje uz naš svestrani čitač QR kodova. Ovaj kompaktni, visokoučinkoviti ugrađeni modul dizajniran je za besprekornu integraciju u različite uređaje. Nudi brzo i tačno skeniranje i 1D i 2D barkodova, uključujući QR kodove, obezbeđujući glatko korisničko iskustvo. Idealan za primene u maloprodaji, javnom prevozu i kontroli pristupa, ovaj modul skenera pruža pouzdano rešenje za vaše potrebe prikupljanja podataka. Njegov izdržljiv dizajn i niska potrošnja energije čine ga savršenim izborom za dugotrajnu, kontinuiranu upotrebu.

R300 je nova generacija inteligentnog uređaja visoke integracije i izvrsnih performansi, koji integriše ugrađeno skeniranje QR kodova i očitavanje kartica. Primenjuje naprednu CMOS tehnologiju prepoznavanja slike i inteligentni sistem prepoznavanja slike, visoku stopu prepoznavanja kodova, veliku brzinu, osetljiv odziv na očitavanje kartica, snažnu kompatibilnost, integrisan i kompaktan dizajn, i može se lako ugraditi u razne vrste opreme. Može se koristiti u oblastima prepoznavanja skeniranjem QR koda, čitanja IC kartica, sistema plaćanja QR kodom, sistema kontrole pristupa, automata za prodaju, pametne kuće, ormarića i tako dalje.

Karakteristike

1. Dizajn širokog ugla primenljiv je na sve vrste skeniranja QR kodova, automatsku indukciju, brzo skeniranje koda, plug and play, praktično i brzo.

2. Super dekodiranje sa korekcijom grešaka, transparentan prenos podataka, tačno čitanje koda u boji, koda sa šarama, deformisanog koda i koda sa mrljama.

3. Više izlaznih režima: USB virtuelni serijski port, TTL, WG26 / 34, RS232, RS485, pogodno za mnoge industrijske scenarije primene.

4. Nije potrebno programiranje, povežite računar da instalirate USB drajver, i podesite i otklonite greške putem USB porta.

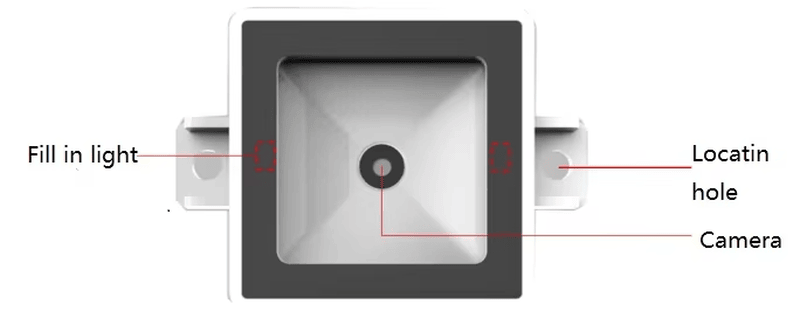

5. Dobre performanse čitanja, sa sopstvenim belim svetlom za dopunu osvetljenja, lako čita i kodove sa ekrana i sa papira.

6. Podržava očitavanje CPU kartice, IC kartice, lične karte druge generacije, mobilnog NFC i drugih senzorskih kartica.

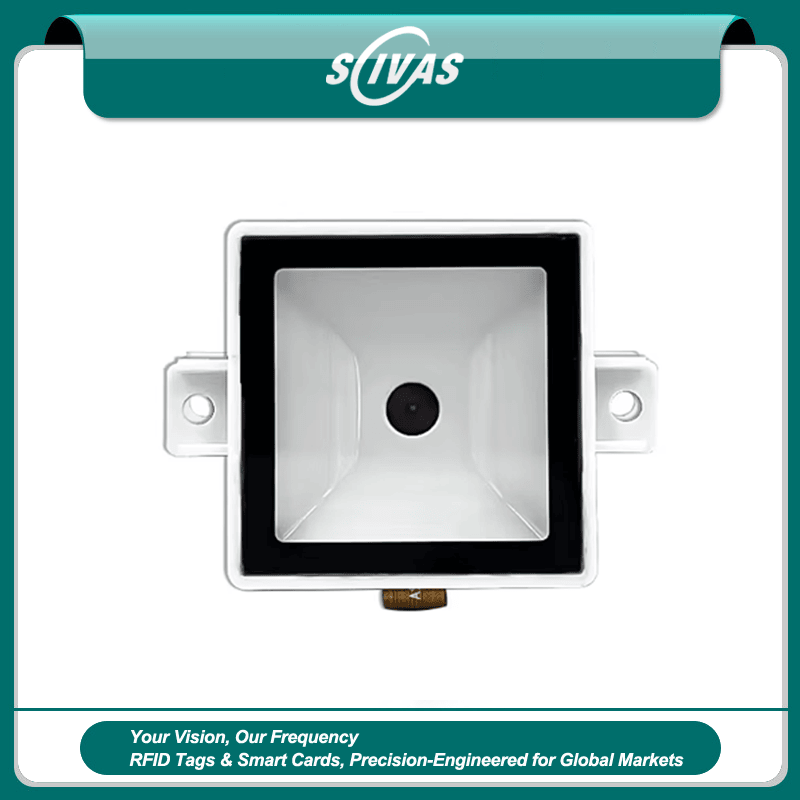

7. Panel od kaljenog stakla, male dimenzije, dizajn ugrađenog izgleda, lako se integriše u drugu opremu.

8. Proizvodi mogu biti prilagođeni, sekundarni razvoj, pružamo detaljnu tehničku podršku i smernice.

Primena

Modul za skeniranje kodova i čitanje kartica R300 može se lako ugraditi u različite uređaje kao komponenta za skeniranje i čitanje kodova, kao što su samouslužna kasa, autobuska mašina za skeniranje kodova i plaćanje, mašina za proveru karata, automatska mašina za prodaju, pristupna rampa i drugi scenariji koji koriste skeniranje i prepoznavanje QR kodova.

Dijagram povezivanja podatkovnog interfejsa

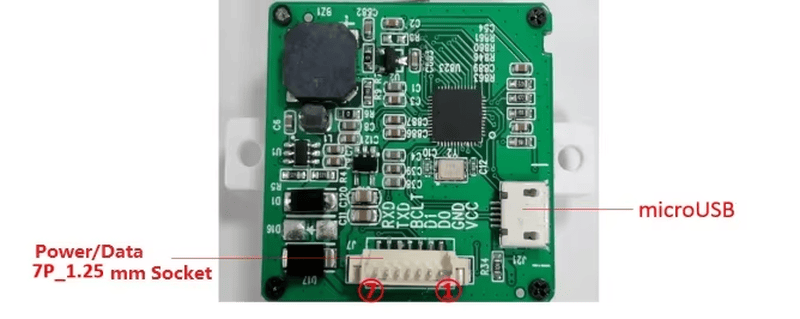

R300 je opremljen žicom u 7 boja dužine 30cm i razmaka 1.25mm, koja mora biti povezana sa glavnim računarom da bi radila i koristila se. Jedan kraj linije se povezuje sa utičnicom podatkovnog interfejsa, a drugi kraj sa perifernim uređajem. Glavni računar može biti PC, POS terminal, mikrokontroler, Android glavni uređaj ili druga inteligentna terminalna oprema sa USB ili RS232/RS485 interfejsom. Wiegand DATA0 i DATA1 se mogu povezati sa kontrolerom sa wiegand ulaznim interfejsom radi formiranja sistema kontrole pristupa. RS232/RS485 podatkovni izlaz je opremljen 3P pin linijom od 20cm.

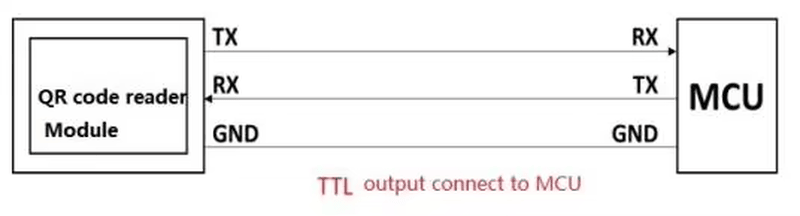

Na sledećoj slici je prikazana šema povezivanja kabla sa interfejsom eksterne opreme

Industrijski QR kod ulazni čitač napravljen za OEM pristupne projekte

SCIVAS R300 je kompaktan čitač QR kodova za ulaz (čitač za ulaz) dizajniran za proizvođače opreme, integratore sistema kontrole pristupa, graditelje kioska i izvođače projekata automatizacije kojima je potrebno pouzdano prepoznavanje kodova u ograničenom prostoru za instalaciju. Umesto upotrebe glomaznog eksternog skenera, ovaj ugrađeni čitački modul može se montirati direktno u turnikete, pametne ormariće, automate, uređaje za proveru ulaznica, samouslužne terminale, platne kutije i pristupne kapije. Njegovo malo kućište dimenzija 43×30×15mm, prozor za skeniranje od kaljenog stakla, niska potrošnja energije i više komunikacionih interfejsa čine ga praktičnim za projekte u kojima su stabilno skeniranje, uredan izgled i brza instalacija jednako važni.

Brzo QR prepoznavanje za kontrolu pristupa i samouslužnu opremu

Čitač koristi CMOS senzor slike i dekoderski mehanizam zasnovan na slici za snimanje QR kodova sa ekrana mobilnih telefona, štampanih ulaznica, plastičnih površina, papirnih nalepnica i drugih uobičajenih medija. Sa rezolucijom 640×480, 300000 piksela, tačnošću dekodiranja ≥10mil i tipičnim rastojanjem čitanja od 1–20cm, podržava svakodnevnu proveru ulaza kada korisnici predočavaju e-ulaznice, propusnice za posetioce, članske QR kodove, platne kodove ili privremene pristupne akreditive. Dizajn čitanja širokog ugla podržava rotaciju od 360° i nagib ili iskrivljenje od ±45°, pomažući sistemu da prihvati prirodno ponašanje korisnika bez zahteva da svaki kod bude držan pod savršenim uglom.

Za prometne ulazne tačke, brzina odziva je važna. R300 podržava automatsku indukciju i trenutno buđenje, omogućavajući korisniku da predoči QR kod i dobije brz odziv čitanja bez pritiskanja dugmeta. Brzina čitanja je tipično ispod 200 ms, što pomaže u smanjenju pritiska redova na ulazima kancelarija, teretana, parking objekata, stambenih kapija, šaltera za upravljanje posetiocima, transportnih terminala, biblioteka i kanala za prodaju karata. Ugrađeno belo svetlo za dopunu poboljšava snimanje kodova i sa papira i sa ekrana, dok zaštita od interferencije jakog svetla pomaže modulu da ostane praktičan u različitim unutrašnjim okruženjima.

Fleksibilni interfejsi za kontrolere, terminale i glavne uređaje

Različiti projekti kontrole pristupa koriste različit hardver domaćina, pa je R300 dizajniran sa fleksibilnim opcijama izlaza. Može da radi sa USB virtuelnim serijskim portom, WG26/34, TTL, RS232 i RS485 vezama, u zavisnosti od konfiguracije projekta. Interfejs sa 7 žica može se povezati sa PC računarom, POS aparatom, jednočipnim kontrolerom, Android domaćinom, kontrolerom pristupa ili drugim inteligentnim terminalom sa odgovarajućim komunikacionim portom. Za vrata sistema zasnovana na Wiegand-u, DATA0 i DATA1 mogu se povezati na ulaz kontrolera, što olakšava implementaciju modula u projekte čitač QR kodova za ulaz na vrata i pristupni čitač QR kodova.

Modul je takođe pogodan za hibridna pristupna rešenja. Pored skeniranja QR kodova, podržava i aplikacije za detekciju kartica kao što su CPU kartice, IC kartice, lične karte druge generacije i mobilne NFC kartice za detekciju, u zavisnosti od konfiguracije sistema. To ga čini korisnim za opremu koja mora da podržava i digitalne pristupne kodove i kartične akreditive. Kada vaš projekat takođe zahteva čitače akreditiva iz istog lanca snabdevanja, SCIVAS može da podrži povezane RFID pristupne čitače i ugrađene pristupne proizvode za jedinstveniji plan hardvera.

Kompaktan mehanički dizajn za ugrađenu instalaciju

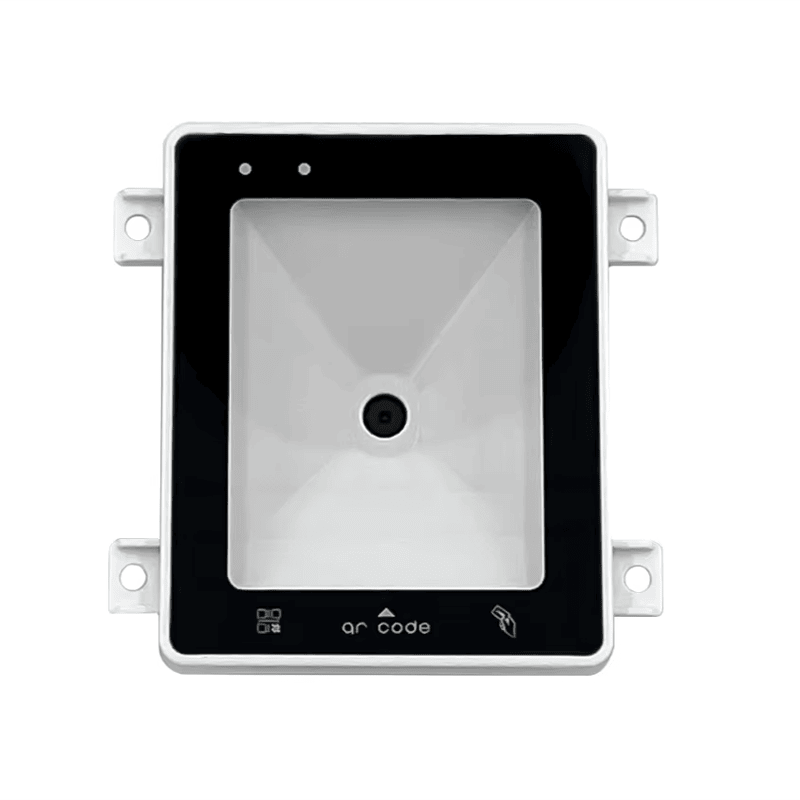

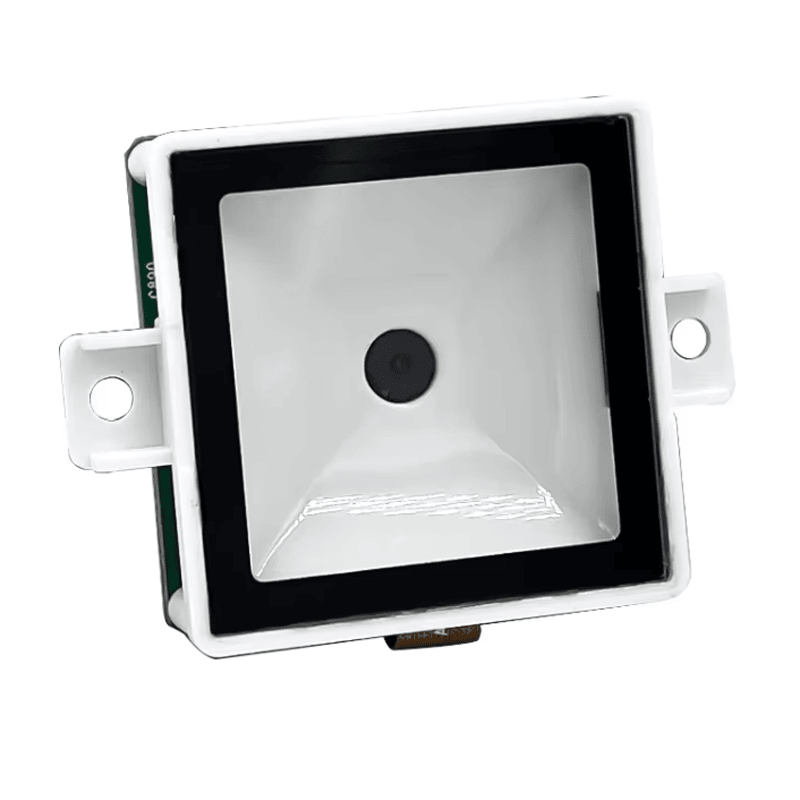

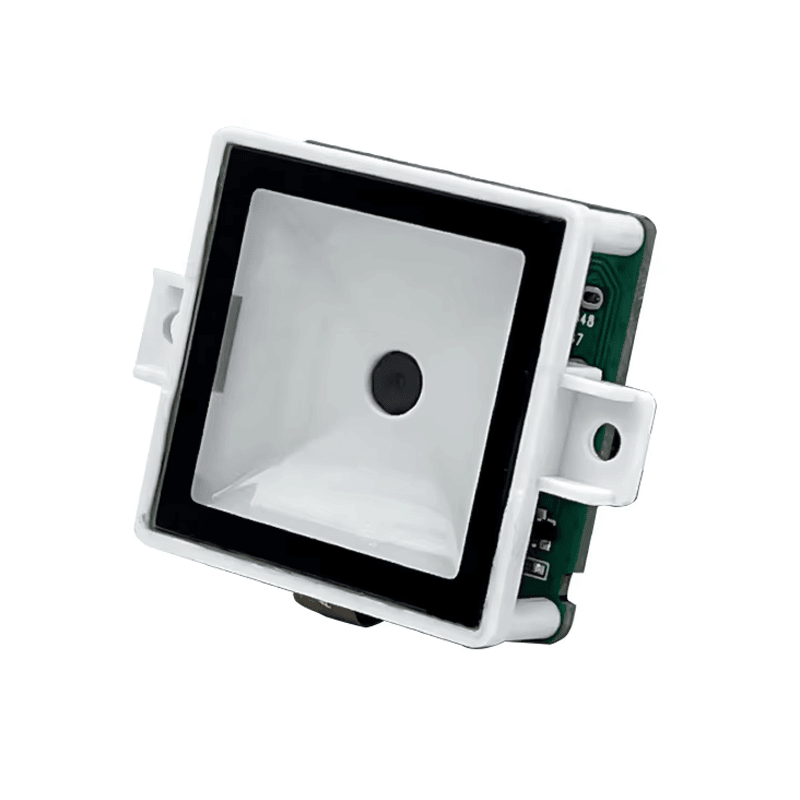

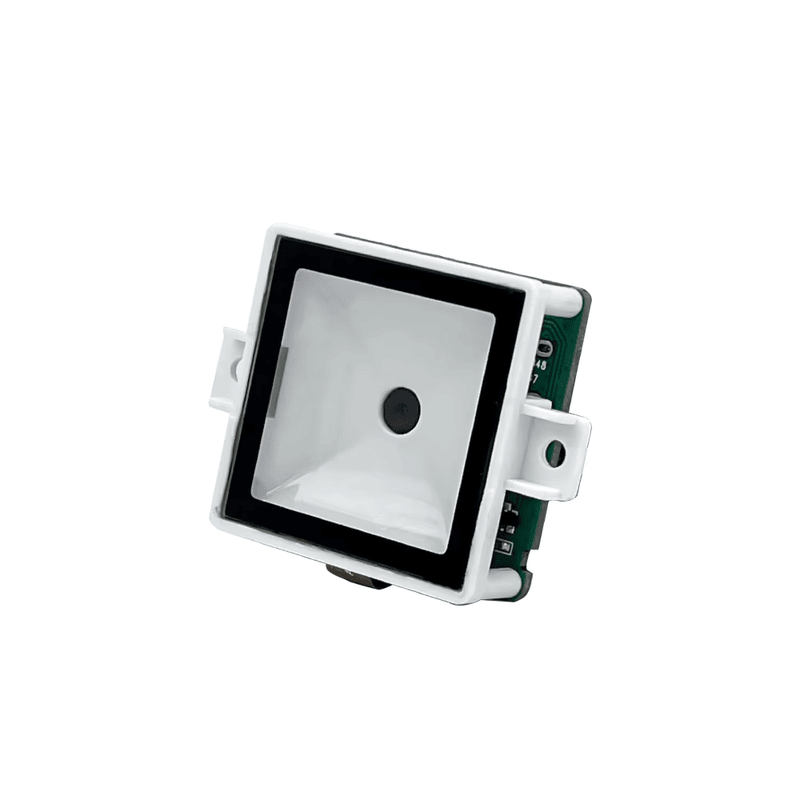

R300 je napravljen za integraciju, a ne za postavljanje na sto. Njegovo ABS kućište, prozor od kaljenog stekla, prozor za skeniranje 20,5×20,5mm, neto težina 20g i standardna struktura pogodna za montažu omogućavaju inženjerima da ga ugrade u prednje panele, platne prozore, kućišta rampi, vrata ormarića i prilagođena kućišta. Modul se može isporučiti sa modulom čitača QR kodova, uputstvom i 7P kablom, što kupcima pomaže da efikasnije pređu sa testiranja uzorka na pilot proizvodnju. Sa radnim naponom od 5–12VDC ±10%, niskom radnom strujom i potrošnjom energije od 0,43W, pogodan je za opremu koja mora neprekidno da radi uz kontrolisanu potrošnju energije.

Za fabrike i pružaoce rešenja, jedna prednost korišćenja ugrađenog skenera QR kodova za kontrolu pristupa je mogućnost da spoljni dizajn proizvoda ostane čist. Prozor za skeniranje može se postaviti tačno tamo gde korisnici očekuju da prinesu ekran telefona ili kartu, dok komunikaciono ožičenje ostaje unutar kućišta. To je posebno vredno za samouslužne kioske, terminale za prodaju bez osoblja, mašine za QR plaćanje, opremu za registraciju posetilaca i pristupne rampe kojima je potreban izdržljiv prednji panel sa jednostavnom interakcijom korisnika. SCIVAS takođe može da razgovara o sekundarnom razvoju, izboru interfejsa i proizvodnoj prilagodbi kada vaš projekat zahteva specifičniji električni ili mehanički raspored.

Vrednost primene za sistemske integratore i brendove opreme

Ovaj čitač za ulaz putem QR koda pozicioniran je za B2B kupce kojima je potrebna ponovljiva performansa na nivou serije uređaja, a ne samo jedan zamenski skener. Može da pomogne integratorima da izgrade pristupne rampe sa QR kodom, module čitača QR kodova za automatske aparate, skenere QR kodova za pametne ormariće i ugrađene ulazne sisteme sa QR kodom za članstvo, prodaju karata, posetioce ili platne tokove. Za projekte koji kombinuju QR, RFID i identifikaciju bar kodom, SCIVAS takođe nudi RFID skenere QR kodova i povezani hardver čitača radi pojednostavljenja nabavke i tehničke komunikacije.

Kombinovanjem brzog dekodiranja, automatske indukcije, više izlaznih režima, kompaktne veličine i praktičnog ugrađenog montažnog rešenja, R300 daje proizvođačima opreme stabilnu skenersku komponentu za savremene sisteme pristupa i samouslužne sisteme. Posebno je koristan kada finalni proizvod mora brzo da skenira QR kodove sa telefona, pouzdano čita štampane kodove, komunicira sa postojećim kontrolerom i uklopi se u prostor gde konvencionalni ručni skeneri nisu prikladni. Za distributere, brendove za kontrolu pristupa i OEM proizvođače uređaja, SCIVAS nudi opciju direktnog snabdevanja iz fabrike uz tehničku podršku za testiranje uzoraka, serijsku proizvodnju i prilagođenu integraciju.

Često postavljana pitanja

P1: Za kakav tip projekta je ovaj čitač QR kodova za ulaz najprikladniji?

Najprikladniji je za ugrađene projekte pristupa i samouslužne projekte gde čitač mora biti instaliran unutar matičnog uređaja. Tipične primene uključuju turnikete, pametne ormariće, automate, terminale za proveru karata, samouslužne kioske, sisteme za posetioce i kapije za kontrolu pristupa putem QR koda koje zahtevaju brzo prepoznavanje koda sa ekrana telefona ili štampanog koda.

P2: Može li R300 da čita QR kodove sa ekrana mobilnih telefona?

Da. Modul je dizajniran da čita QR kodove prikazane na ekranima mobilnih telefona, kao i kodove štampane na papiru, plastici, metalu ili drugim uobičajenim površinama. Njegovo belo svetlo za osvetljenje, mehanizam dekodiranja zasnovan na slici i dizajn snimanja širokog ugla pomažu da se poboljša prepoznavanje kada korisnici predstave kodove na malo različitim rastojanjima ili pod različitim uglovima.

P3: Koji komunikacioni interfejsi mogu da se koriste za sistemsku integraciju?

R300 podržava nekoliko opcija integracije, uključujući USB virtuelni serijski port, WG26/34, TTL, RS232 i RS485, u zavisnosti od zahteva projekta. To inženjerima daje veću fleksibilnost pri povezivanju modula sa kontrolerima pristupa, POS terminalima, Android matičnim uređajima, mikrokontrolerima ili drugom matičnom opremom koja se koristi u sistemima za upravljanje ulaskom.

P4: Da li je ovaj proizvod samo skener barkodova ili može da podrži i upotrebu za kontrolu pristupa?

Dizajniran je za skeniranje usmereno na pristup, kao i za opšte čitanje QR kodova. U poređenju sa običnim ručnim skenerom, ovaj ugrađeni modul je lakši za montažu u kapiju, kiosk ili terminal. Za projekte kojima je potrebna šira oprema za kontrolu pristupa, SCIVAS takođe može da podrži RFID terminale za kontrolu pristupa za kompletna rešenja ulaza.

P5: Da li modul zahteva komplikovano programiranje pre upotrebe?

Za standardnu upotrebu, modul je dizajniran za jednostavno podešavanje preko USB porta, tako da početno testiranje obično ne zahteva komplikovano programiranje. Inženjeri mogu da ga konfigurišu i otklanjaju greške u skladu sa matičnim sistemom i izabranim interfejsom. Za posebne OEM zahteve, SCIVAS može da pruži tehničke smernice za integraciju i sekundarni razvoj.

P6: Može li da čita zaprljane, obojene ili blago deformisane QR kodove?

Da. Čitač podržava snažno dekodiranje i korekciju grešaka za mnoge realne uslove kodova, uključujući zaprljane kodove, kodove u boji, deformisane kodove i kodove prikazane na ekranima. Stvarne performanse i dalje zavise od kvaliteta koda, veličine, kontrasta, refleksije površine i udaljenosti ugradnje, pa se preporučuje testiranje uzorka pre masovne proizvodnje.

Q7: Šta kupci treba da potvrde pre naručivanja ovog ugrađenog čitača?

Kupci treba da potvrde prostor za ugradnju, položaj skenirajućeg prozora, interfejs domaćina, napon napajanja, vođenje kablova, protokol kontrolera, očekivanu udaljenost skeniranja i ciljnu vrstu koda. Deljenje crteža ili fotografija finalne opreme pomaže SCIVAS-u da preporuči ispravnu konfiguraciju i smanji rizik integracije pre početka masovne proizvodnje.
