Niskoprofilne PCB UHF RFID oznake IP68 za metal

Ovaj RFID tag može da se koristi u RFID kontroli pristupa sa rastojanjem čitanja do 3,25 metara (zavisi od čitača), može se pričvrstiti zavrtnjem, vezicom, dolazi sa samolepljivom podlogom ili se lepi. Pogodan je za primene gde je potreban RFID tag na metalu. Takođe je pogodan za korišćenje kao maloprodajni RFID tag, dimenzija 25*10mm, debljine 2,0mm, sa 2 otvora prečnika 2mm, čip Alien H3, radna temperatura: -40C ~ 100C. Može se koristiti za primene kao što su logistika, skladištenje, IT i finansijske usluge gde su cena i svestranost od najveće važnosti.

Fabrički izrađeni RFID tagovi za metalne površine

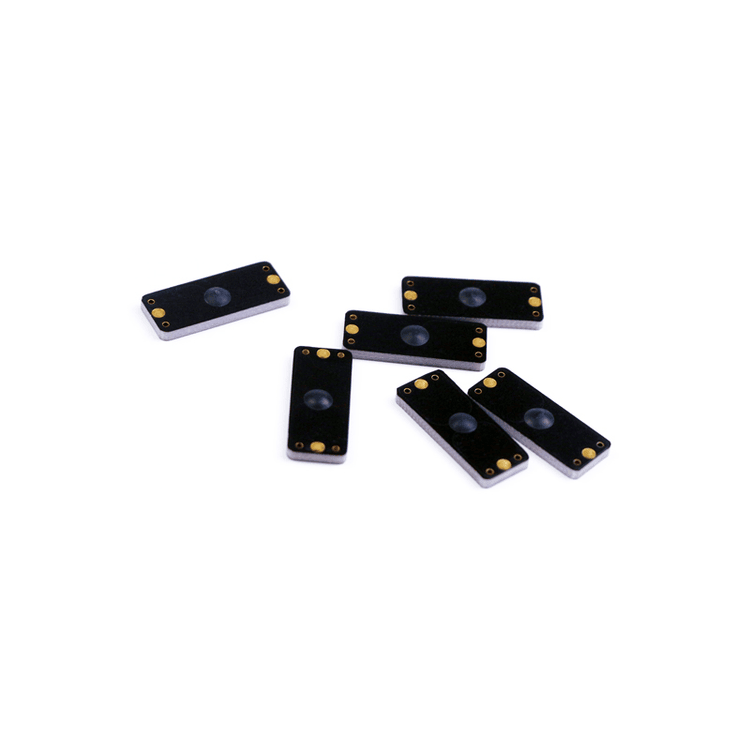

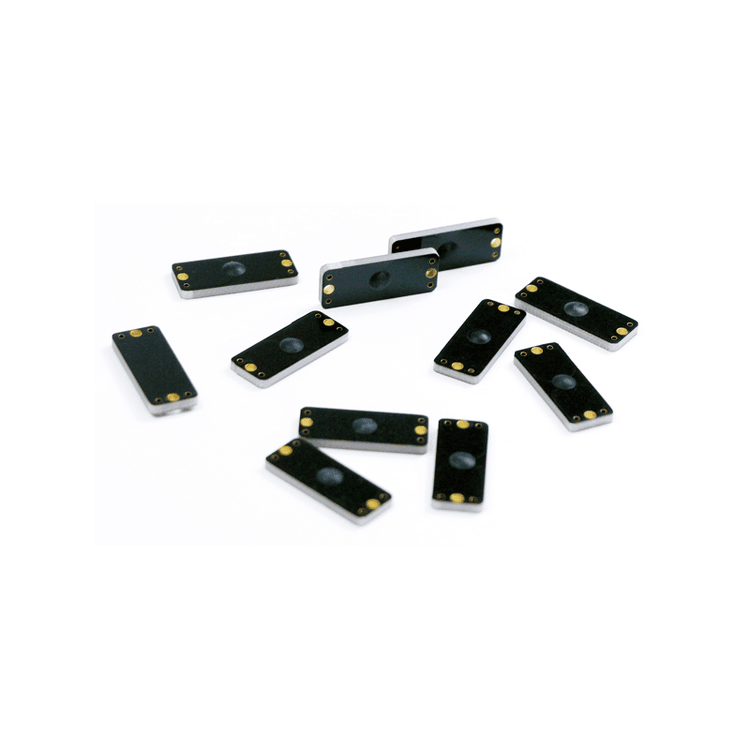

Metalna imovina zahteva dizajn oznake prilagođen provodljivim površinama, a ne standardnu nalepnicu gurnutu u pogrešno okruženje. SCIVAS P2510-1 je kompaktna PCB UHF oznaka za metal, razvijena za kupce kojima su potrebne RFID oznake za metalne površine sa tankim profilom, stabilnim čitanjem i praktičnom ugradnjom na stvarnu opremu. Dimenzije su 25×10mm, debela je samo 2,0mm i teška oko 1,3g, tako da se može postaviti na metalna kućišta, panele, ormare, alate, višekratne kontejnere, police, instrumente i mašine gde bi glomazno kućište bilo teško prihvatljivo. Unutar SCIVAS asortimana RFID oznaka za metal, ovaj model je posebno pogodan kada projekat zahteva nisku RFID oznaku za metalne površine bez odricanja od UHF performansi.

Niskoprofilna PCB konstrukcija za metalne predmete

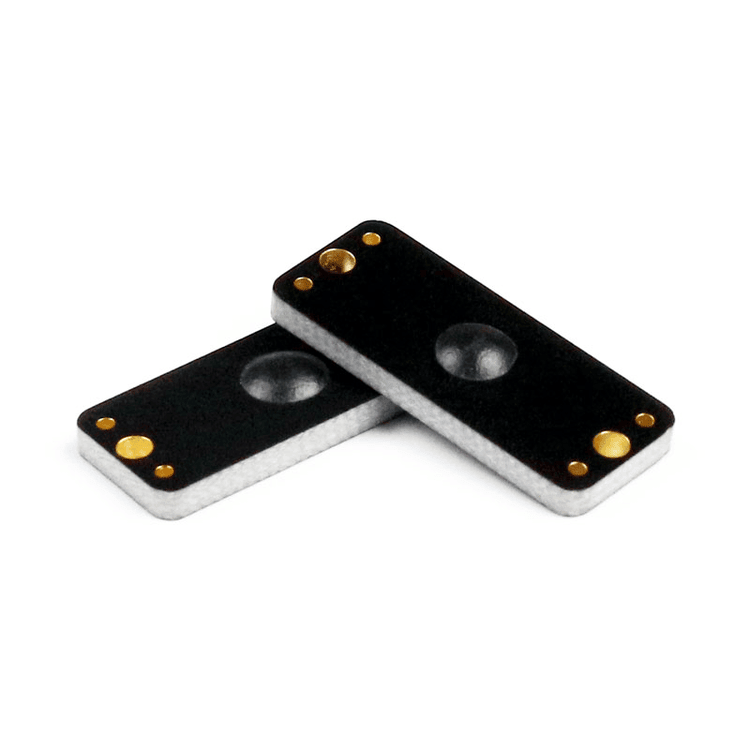

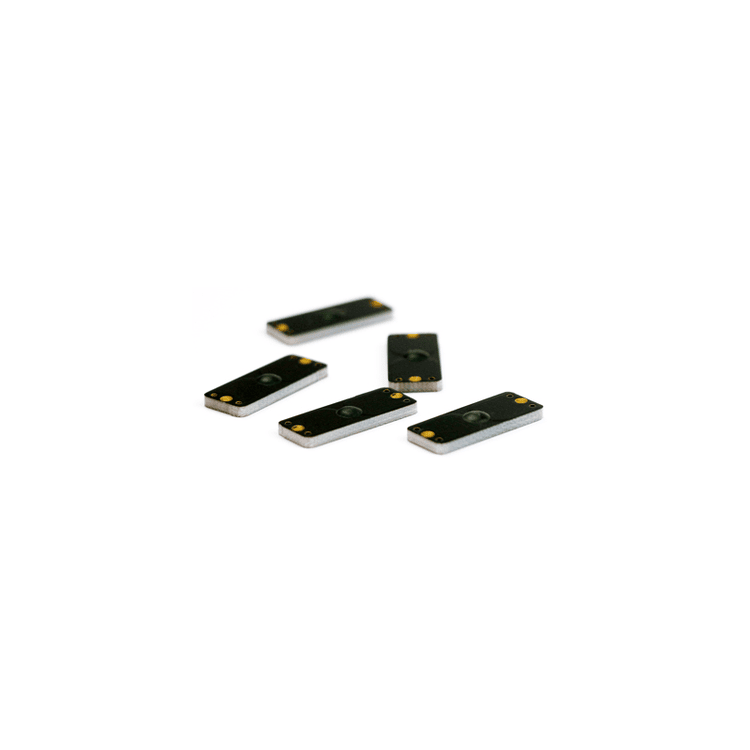

Telo taga je izrađeno od FR4 PCB materijala, što mu daje čvrstu, čistu i stabilnu strukturu za svakodnevno industrijsko rukovanje. U poređenju sa mnogim livenim čvrstim tagovima, ravni oblik 25×10mm lakše se uklapa na uske ivice, male ploče opreme, metalna tela alata, električne razvodne kutije i druge površine gde je raspoloživa površina za montažu ograničena. Standardna boja je crna, dok se bele, crvene, zelene i plave opcije mogu razmotriti kada je projektu potrebno brže vizuelno grupisanje prema vrsti sredstva, odeljenju, lokaciji ili statusu inspekcije. Njegov kompaktni profil takođe pomaže u smanjenju slučajnih udara kada se metalni predmeti kreću kroz police, kolica, zaštitne poklopce ili proizvodne prihvatnice.

UHF performanse, memorija i usklađivanje sa čitačem

P2510-1 prati EPCglobal Gen2 i ISO/IEC 18000-6C standarde i podržava opsege EU 865–868MHz i US 902–928MHz. Koristi Alien Higgs-3, sa EPC 96 bita do 480 bita, USER 512 bita i TID 64 bita za identifikaciju imovine, kodiranje ruta, istoriju pregleda ili povezivanje sa sistemom. Oznaka podržava čitanje i upis, 100.000 ciklusa upisa i zadržavanje podataka 50 godina, što je čini pogodnom za dugoročne programe praćenja metalne imovine, a ne za jednokratnu identifikaciju. Kada se testira na metalu, domet čitanja može da dostigne do 3,25m u US opsegu i do 3,0m u EU opsegu sa fiksnim čitačem. Sa ručnom opremom, domet čitanja može da dostigne do 2,5m u US opsegu i do 2,4m u EU opsegu, u zavisnosti od snage čitača, smera antene, pozicije montaže i smetnji na lokaciji. SCIVAS može da pomogne da se oznaka upari sa odgovarajućim RFID čitačima kako bi konačno uvođenje bilo lakše da se validira pre masovne upotrebe.

Lepljenje ili montaža vijcima za pouzdano pričvršćivanje

Različita metalna sredstva nose različite rizike pri montaži, pa ovaj PCB RFID tag nudi dva praktična načina montaže. Lepljenje je efikasno na čistim, ravnim površinama gde su brza instalacija i uredan izgled važni. Montaža zavrtnjima je bolja za sredstva koja su izložena vibracijama, čestom rukovanju, kretanju na otvorenom ili ponovljenom čišćenju. Tag ima dva otvora D2mm, što omogućava jaču mehaničku fiksaciju bez redizajniranja površine sredstva. Zbog toga je koristan za metalni alat, IT i finansijsku opremu, skladišne kante sa metalnim ramovima, fiksna industrijska sredstva i povratna transportna sredstva. Za projekte u kojima se moraju uravnotežiti cena, zauzeće prostora i stabilno očitavanje na metalu, ovaj model pruža realnu alternativu većim ojačanim kućištima.

IP68 izdržljivost za uslove industrijskog praćenja

Industrijski RFID tagovi za metalna sredstva često su izloženi prašini, vlazi, temperaturnim kolebanjima i mehaničkom kontaktu. P2510-1 ima IP68 zaštitu i projektovan je za radne temperature od -40°C do +100°C, sa temperaturama skladištenja od -40°C do +150°C. Ovi parametri omogućavaju tagu da podrži identifikaciju sredstava u skladištima, logističkim dvorištima, servisnim radionicama, hladnjačama, proizvodnim pogonima i centrima tehničke podrške. Reach, RoHS i CE odobrenja takođe pomažu kupcima da usklade tag sa zahtevima usklađenosti za međunarodne projekte. Garancija od 1 godine pruža jasnu osnovu za snabdevanje distributerima, integratorima i krajnjim korisnicima kojima je potreban ponovljiv kvalitet proizvoda iz fabričkog izvora.

Dizajniran za praktične programe upravljanja metalnim sredstvima

Ovaj proizvod nije samo mali tag; to je projektna komponenta za sisteme kojima je potrebna pouzdana identifikacija na provodnim objektima. Tipični slučajevi upotrebe uključuju praćenje skladišnih sredstava, upravljanje alatom, održavanje opreme, logistički promet, inventar serverskih sala, kontrolu metalnih učvršćenja i RFID sredstva za kontrolu pristupa koja zahtevaju veći domet očitavanja od onog koji HF ili LF tagovi obično mogu da pruže. Kupci koji upoređuju opšte RFID tagove sa RFID tagovima za montažu na metal treba da obrate pažnju na materijal površine, poziciju čitača, montažni zazor i očekivani tok skeniranja. SCIVAS isporučuje ovaj model za projekte u kojima su kompaktna veličina, fabrička konzistentnost, čitljive UHF performanse i fleksibilna montaža važniji od samog dekorativnog izgleda.

Često postavljana pitanja

P1: Zašto obični RFID tagovi ne rade na metalnim površinama?

Obične RFID etikete obično nisu prilagođene provodnim materijalima. Kada se pričvrste direktno na metal, površina može da raštimuje antenu i apsorbuje ili reflektuje energiju, što dovodi do slabog očitavanja ili potpunog otkaza. RFID tagovi za metalne površine koriste strukturu dizajniranu da održi performanse antene kada se montiraju na metalna sredstva.

P2: Šta čini P2510-1 pogodnim za uska metalna sredstva?

P2510-1 koristi PCB telo dimenzija 25×10mm sa debljinom od samo 2.0mm, tako da se uklapa u prostore u kojima bi veće livene oznake mogle previše da strče. Pogodan je za pločice male opreme, metalne alatke, ormare, police i površine sredstava koje je potrebno identifikovati bez promene načina rukovanja ili izgleda sredstva.

Pitanje 3: Koliki domet čitanja može da pruži ova PCB RFID oznaka za metal?

Na metalu, domet sa fiksnim čitačem može da dostigne do 3,25m u US opsegu i do 3,0m u EU opsegu. Sa ručnim čitačem, domet može da dostigne do 2,5m u US opsegu i do 2,4m u EU opsegu pod odgovarajućim uslovima testiranja.

Pitanje 4: Koji čip i konfiguraciju memorije koristi ova oznaka?

Ovaj model je konfigurisan sa Alien Higgs-3 i podržava EPC 96 bita do 480 bita, USER 512 bita i TID 64 bita. Struktura memorije je korisna za kodiranje sredstava, povezivanje sa sistemom, evidenciju održavanja i projekte sledljivosti gde je svakom metalnom objektu potreban pouzdan i čitljiv digitalni identitet.

Pitanje 5: Može li se oznaka montirati i lepkom i zavrtnjima?

Da. Montaža lepkom je korisna za brzu instalaciju na čistim i ravnim metalnim površinama, dok montaža zavrtnjima daje čvršće pričvršćivanje za sredstva izložena vibracijama, pomeranju ili čestom kontaktu. Dve rupe prečnika D2mm olakšavaju mehaničku montažu kada projekat zahteva ojačanu instalaciju umesto samo lepljenja.

Pitanje 6: Za koje primene je ovaj proizvod najbolji izbor?

Ova oznaka je odličan izbor za praćenje metalnih sredstava, upravljanje alatima, identifikaciju skladišne opreme, kontrolu obrta u logistici, popis IT sredstava, upravljanje finansijskom opremom i sredstva za kontrolu pristupa. Posebno je korisna kada projekat zahteva malu UHF RFID oznaku koja ostaje čitljiva na metalu bez zauzimanja mnogo prostora.

Pitanje 7: Kako da je uporedim sa većim izdržljivim RFID oznakama za metal?

Izaberite P2510-1 kada sredstvo ima ograničen prostor za montažu, zahteva diskretan profil ili zahteva jeftiniju PCB strukturu sa pouzdanim UHF čitanjem na metalu. Veće izdržljive oznake mogu biti bolje za jake udare, spoljnu upotrebu ili aplikacije sa veoma velikim dometom, ali nisu uvek neophodne za kompaktna industrijska sredstva.

Spisak PCB RFID oznaka za metalne površine

Napomena: Dometi čitanja navedeni u tabeli ispod mogu se značajno razlikovati od stvarnih rezultata zbog razlika u uslovima testiranja. Za tačne rezultate uvek ih proverite praktičnim testiranjem.
