Modbus UHF RFID čitači za industrijsku automatizaciju

CPH serija UHF RFID industrijskih čitača odlikuje se kompaktnom bazom od livenog aluminijuma i senzorskom površinom od ABS plastike, podržava Modbus protokol, vodootpornu i otpornu na prašinu konstrukciju i tri režima rada. Idealna za transportne trake, sortiranje i automobilske proizvodne linije u teškim uslovima.

CPH serija UHF RFID industrijskih čitača podržava Modbus protokol, ima kompaktan dizajn za jednostavnu instalaciju i posebno je projektovana za primenu na montažnim linijama. Opremljeni višestrukim komunikacionim interfejsima i vodootpornim i otpornim na prašinu mogućnostima, ovi čitači sadrže bazu od livene aluminijumske legure i senzorsku površinu od ABS inženjerske plastike, obezbeđujući otpornost na habanje i udarce za pouzdan rad u složenim i teškim uslovima. Omogućavaju besprekorno prebacivanje između tri režima rada: tajmerskog, master-slave i aktiviranog. Trenutno su CPH serija UHF RFID industrijskih čitača široko zastupljeni u automatizovanim proizvodnim linijama, uključujući transportne sisteme, linije za sortiranje i linije za proizvodnju automobilskih komponenti.



Industrijski UHF RFID čitač napravljen za automatizovane tokove rada

SCIVAS CPH serija je industrijski UHF RFID čitač dizajniran za automatizovane proizvodne linije, transportne sisteme, opremu za sortiranje, prenosne tačke u skladištu i druge zadatke fiksne identifikacije gde obični stoni čitači nisu dovoljno robusni. Čitač kombinuje kompaktno industrijsko kućište sa ugrađenom antenom, podesivom izlaznom snagom, Modbus podrškom i više komunikacionih interfejsa, pomažući integratorima da prikupe podatke sa tagova tačno na mestu gde materijali, kutije, kartoni, alati ili komponente prolaze kroz proces.

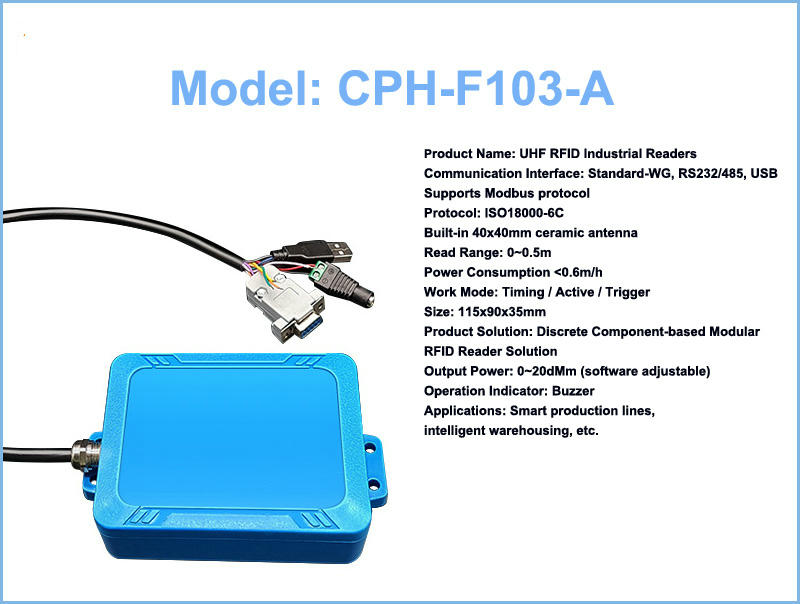

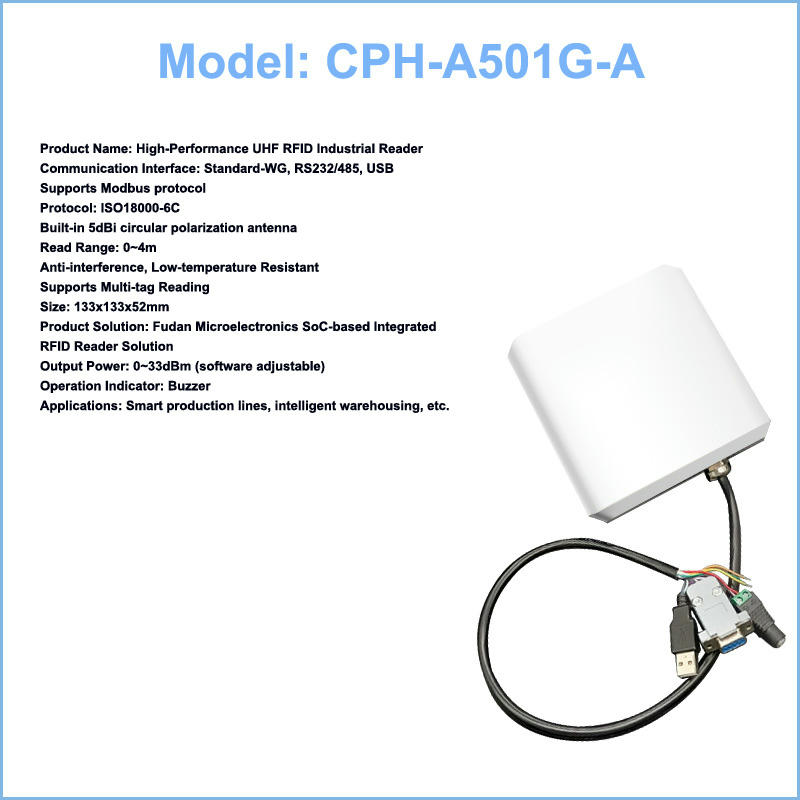

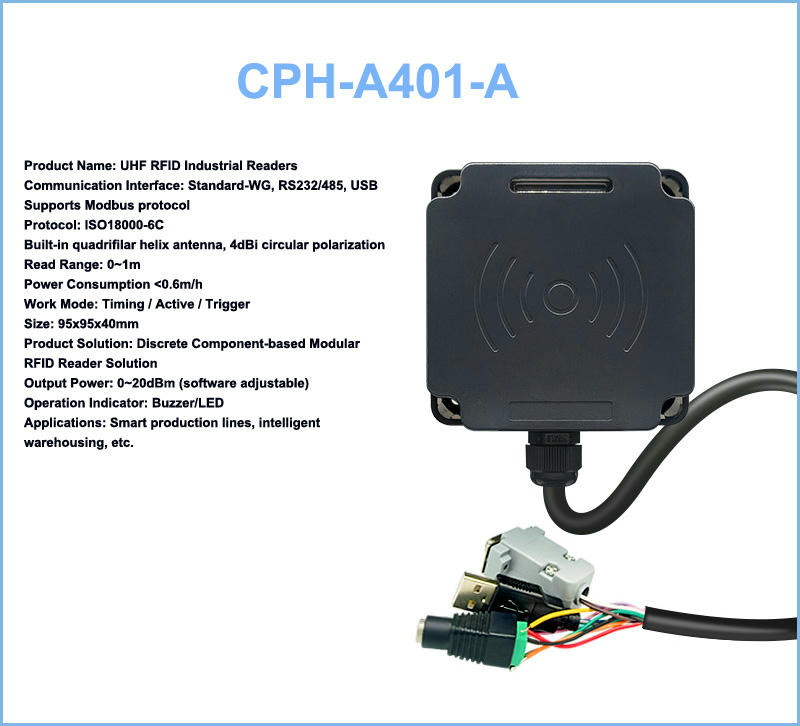

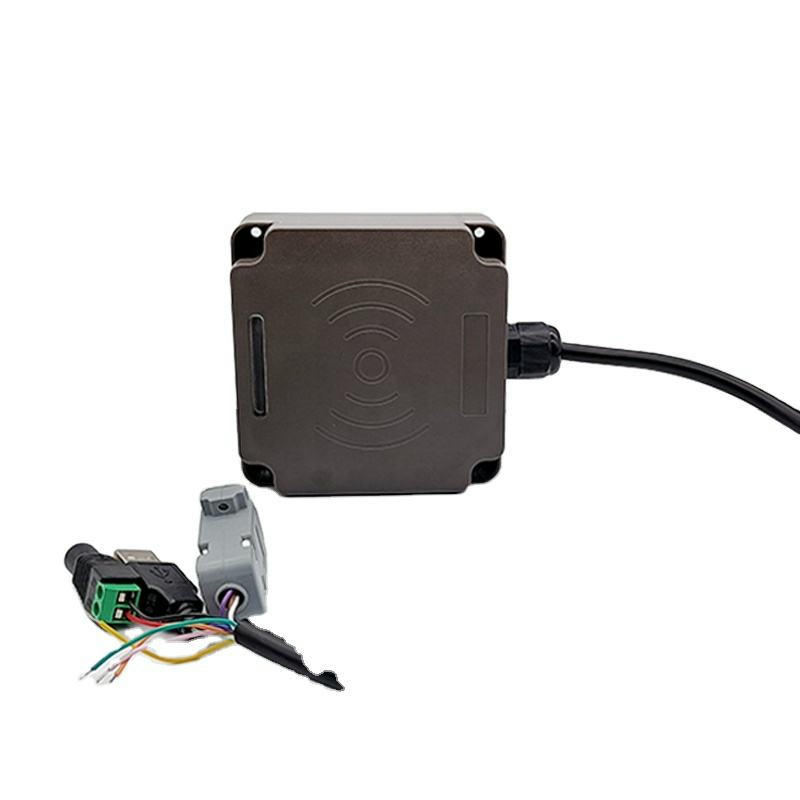

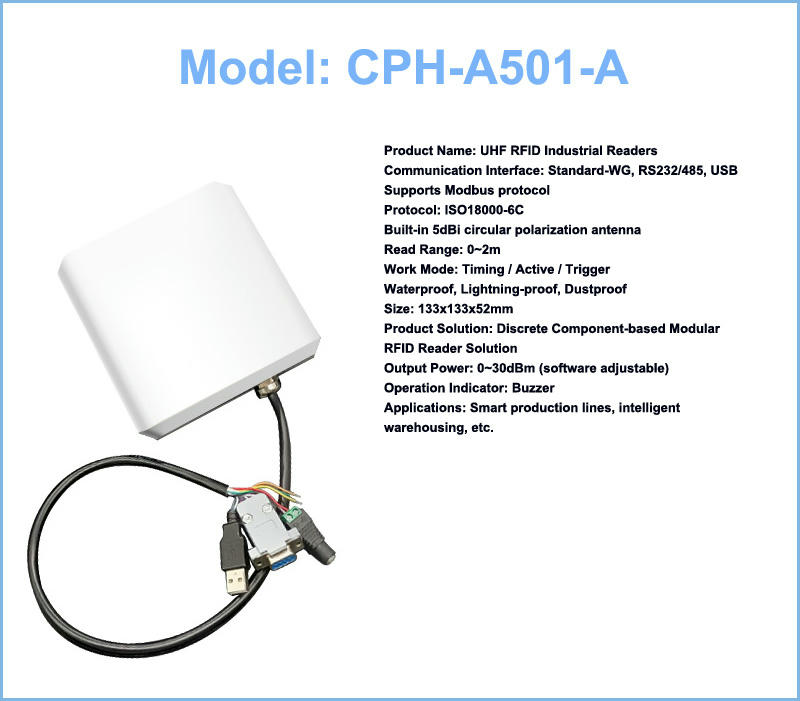

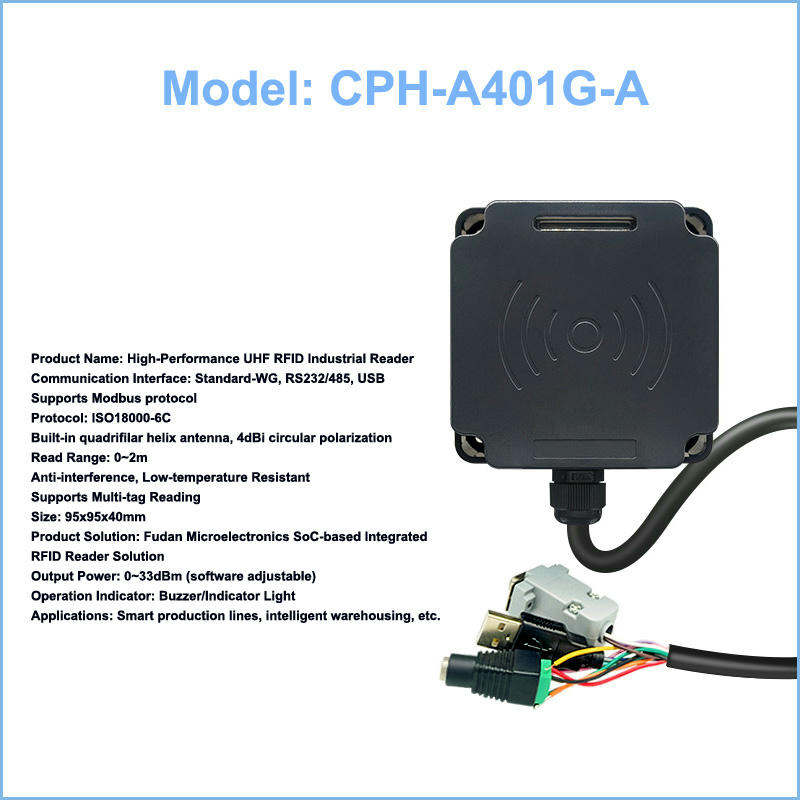

Za proizvodne i logističke projekte, stabilno čitanje je vrednije od impresivne laboratorijske udaljenosti. Ovaj UHF RFID industrijski čitač je projektovan za kontrolisane zone čitanja od identifikacije kratkog dometa 0-0,5 m do čitanja visokih performansi 0-4 m, u zavisnosti od izabranog modela, pojačanja antene, tipa taga, visine montaže, okolnog metala i softverske konfiguracije. CPH-F103 modeli su pogodni za kompaktne stanice i potvrdu u blizini polja. CPH-A401 modeli pružaju izbalansiran kvadratni dizajn sa 4 dBi antenom kružne polarizacije za kontrolne tačke proizvodne linije. CPH-A501 i CPH-A501G modeli nude veću strukturu u stilu panela, opcije antene od 5 dBi, veću izlaznu snagu i bolje performanse za automatizaciju transportera i skladišne kapije.

Familija proizvoda podržava ISO18000-6C EPC Gen2 tagove i može se isporučiti sa Standard-WG, RS232, RS485, USB ili TCP/IP komunikacijom u zavisnosti od verzije. To olakšava povezivanje čitača sa PLC-ovima, industrijskim računarima, ugrađenim kontrolerima, pristupnim terminalima, softverom za upravljanje skladištem i lokalnim middleware-om. Podrška za Modbus protokol je posebno korisna kada tačka RFID čitanja treba da postane deo toka upravljanja mašinom, a ne samostalni uređaj za skeniranje. Za projekte koji takođe zahtevaju šire poređenje uređaja, SCIVAS pruža povezane RFID čitače za LF, HF, UHF, ručne, stolne, kapijske, pristupne i dvofrekventne aplikacije.

Svaki industrijski UHF RFID čitač je napravljen oko osnove od livenog aluminijuma i ABS inženjerske plastike u zoni očitavanja. Ova struktura daje uređaju izdržljiviju montažnu površinu dok RF zonu održava praktičnom za stabilan prenos signala. Izabrani modeli podržavaju vodootporne, zaštite od prašine, zaštite od groma, antiinterferencijske, otporne na niske temperature i funkcije čitanja više tagova. Opcije zujalice, LED ili indikatorskog svetla pomažu operaterima da potvrde status čitača tokom instalacije, testiranja i svakodnevnog rada.

CPH serija može da radi u režimima Timing, Active i Trigger. Režim Timing je koristan za ponovljeno automatsko očitavanje na pokretnoj traci ili transportnoj liniji. Režim Active odgovara stanicama na kojima čitač treba neprekidno da šalje podatke kada tagovi uđu u polje. Režim Trigger dobro funkcioniše sa senzorima, fotoelektričnim prekidačima ili PLC instrukcijama, omogućavajući sistemu da čita samo kada karton, paleta, gajba, kalup ili komponenta stigne na definisanu poziciju. Ovakav izbor režima pomaže da se smanje duplirana očitavanja, poboljša kvalitet podataka i pojednostavi integracija u industrijskim okruženjima velike brzine ili ograničenog prostora.

Tipične industrijske primene

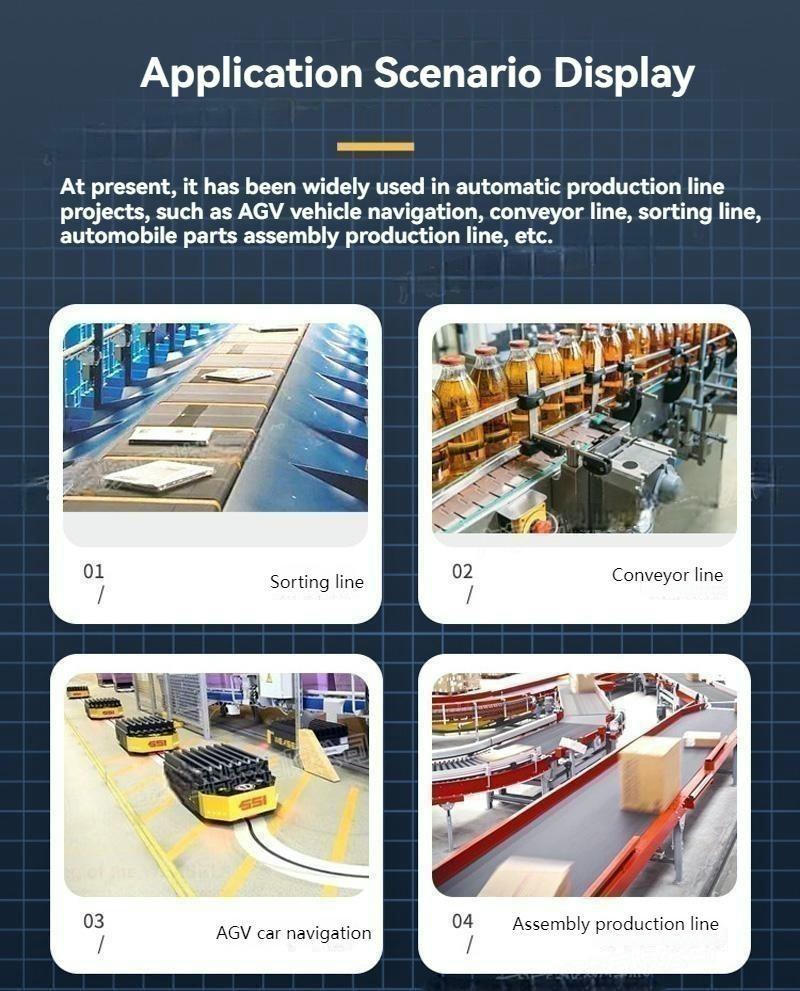

System integratori koriste ovaj Modbus UHF RFID čitač za sisteme pokretnih traka, linije za sortiranje, praćenje automobilskih komponenti, pametne proizvodne linije, inteligentno skladištenje, kontrolu alata, upravljanje radom u toku i besposadne transferne tačke. Takođe je pogodan za projekte u kojima se robustan fiksni čitački čvor mora instalirati blizu valjaka, bočnih šina, ormara, tunela ili okvira mašina. U poređenju sa većim UHF RFID fiksnim čitačima koji često zahtevaju planiranje eksternih antena, CPH serija se lakše postavlja u kompaktnu opremu jer je antena već integrisana u telo čitača.

U tipičnom projektu automatizacije skladišta, čitač može da identifikuje označene kontejnere dok se kreću od prijema do sortiranja ili od komisioniranja do otpreme. Na fabričkoj liniji, može da potvrdi da su ispravan deo, tacna ili nosač alata ušli u stanicu za obradu. U proizvodnji automobilskih delova, može da pomogne da se svaki radni predmet poveže sa zapisima o procesu, rezultatima inspekcije i odlukama o daljem rutiranju. U ovim scenarijima, cilj nije samo da se čitaju tagovi, već da svaka RFID tačka bude predvidiva, ponovljiva i laka za održavanje tehničarima.

Ključne opcije konfiguracije

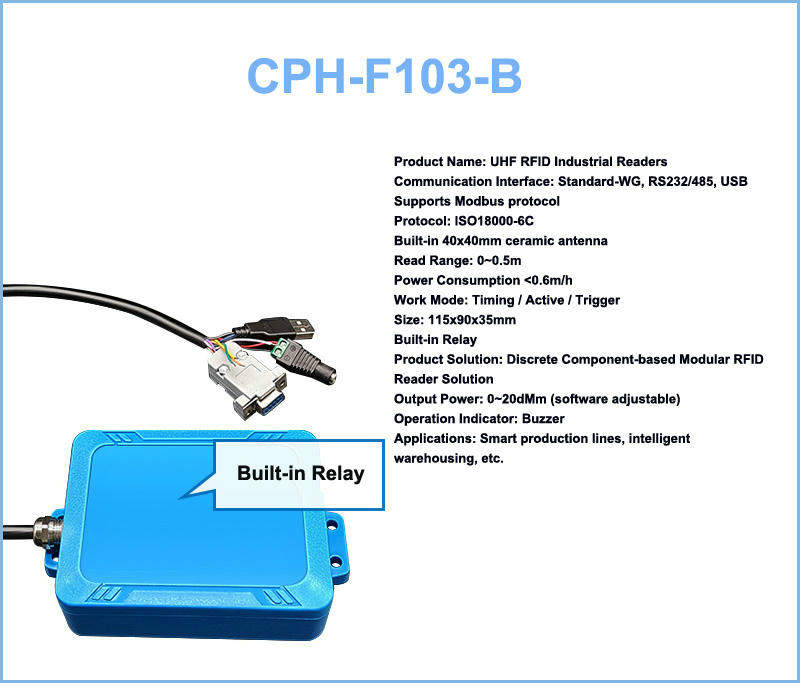

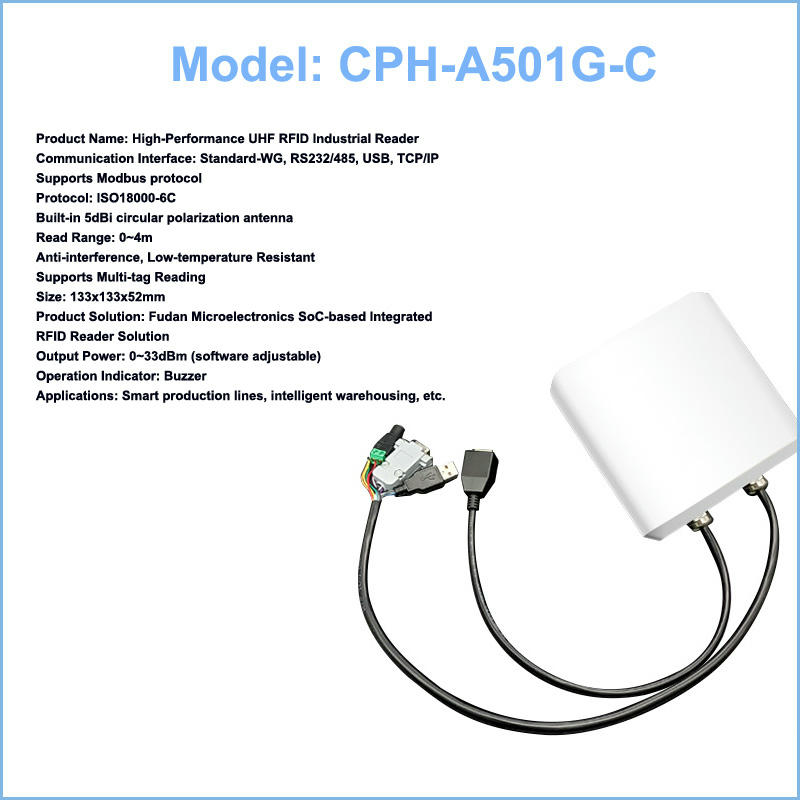

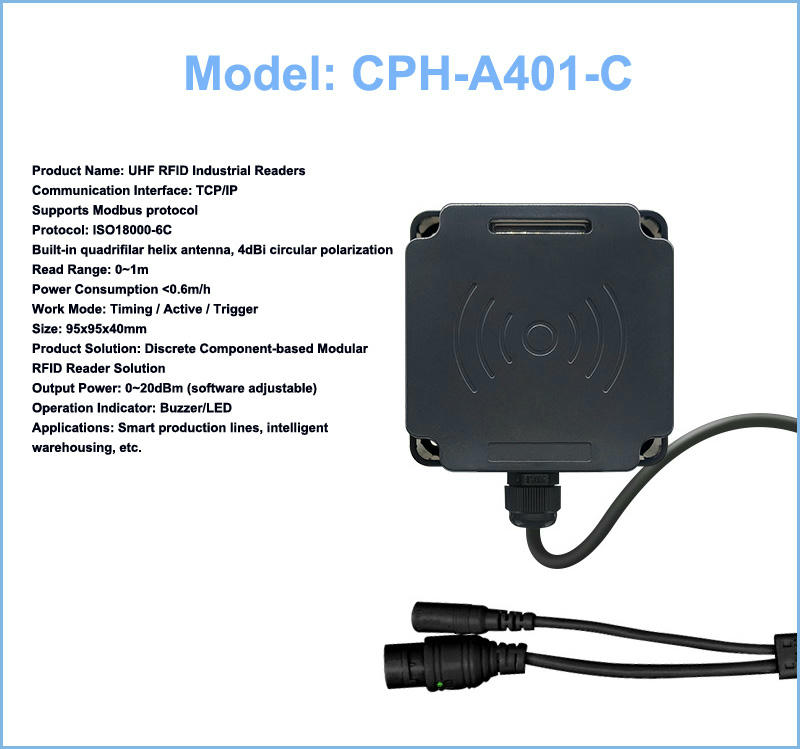

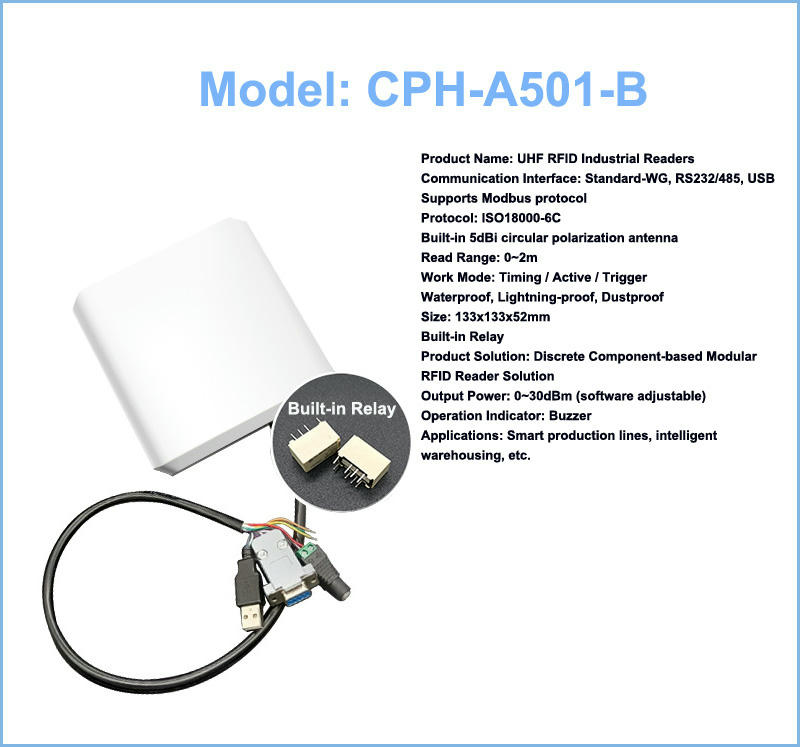

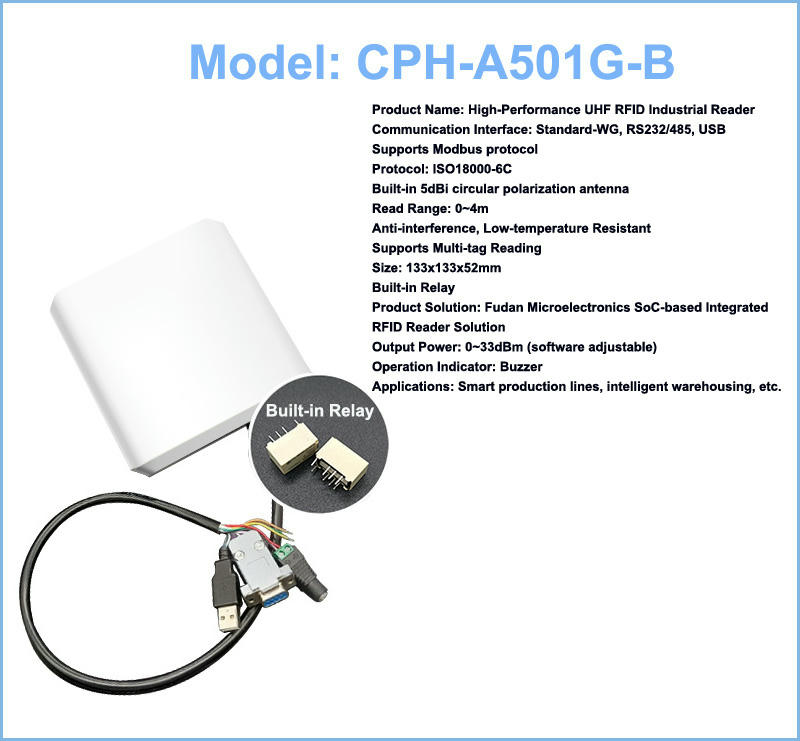

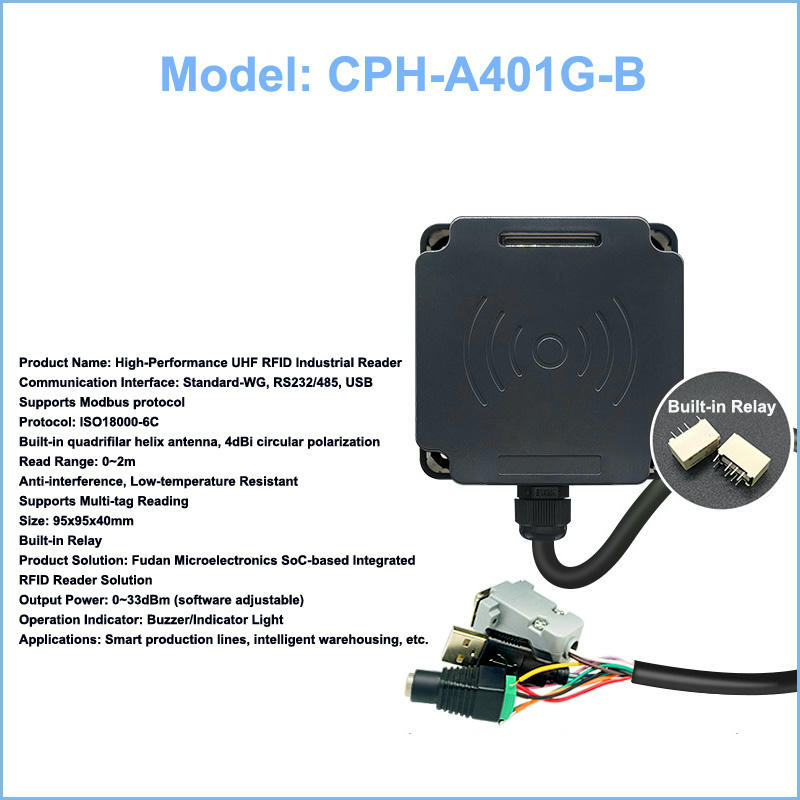

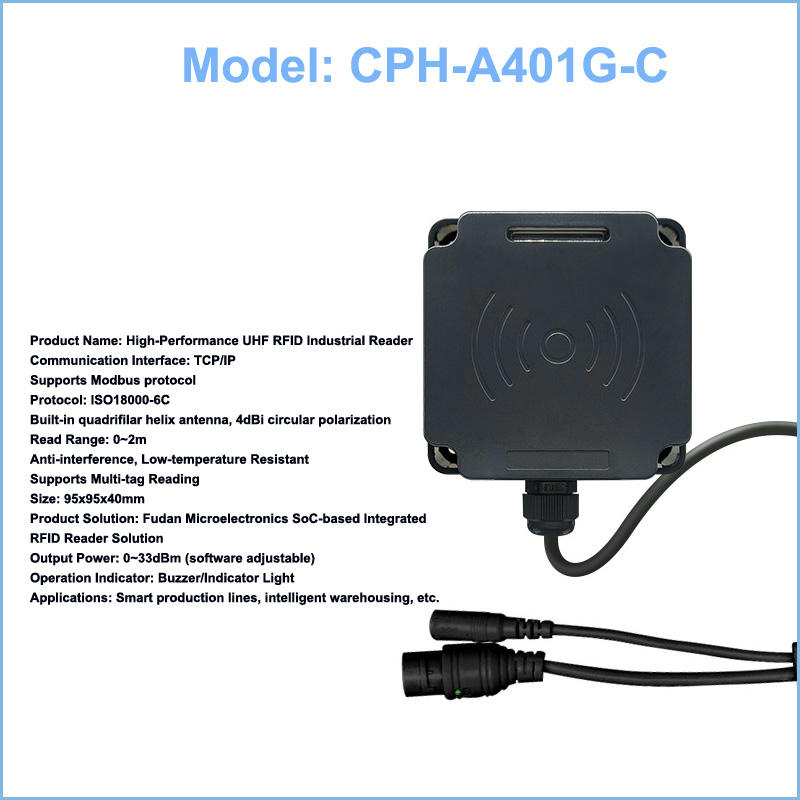

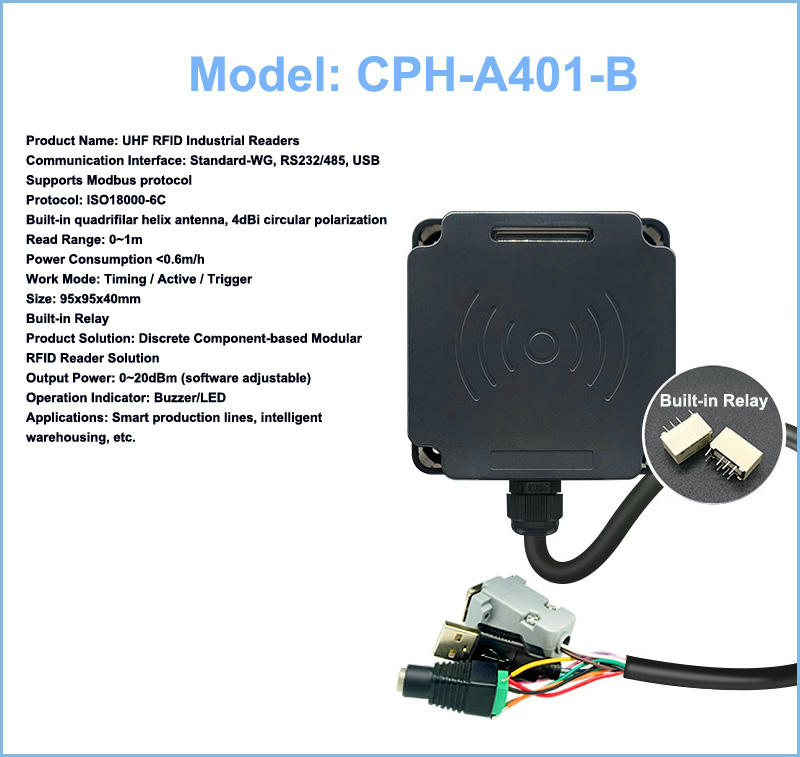

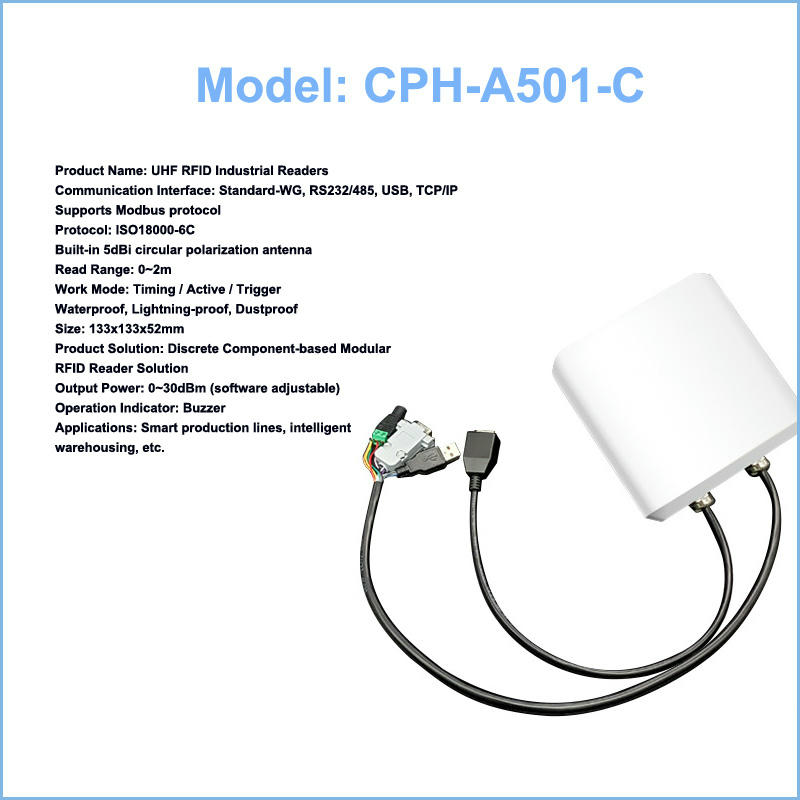

Serija obuhvata kompaktne modele sa keramičkom antenom 40x40 mm, modele sa 4 dBi kvadrifilarnom heliks antenom i modele sa 5 dBi kružno polarizovanom antenom. Izlazna snaga se kreće od niskonaponskih konfiguracija 0-20 dBm do visokoperformantnih verzija 0-33 dBm, dajući inženjerima prostor da podese zonu čitanja prema uslovima na lokaciji. Verzije sa relejem mogu da pojednostave lokalnu upravljačku logiku, dok su TCP/IP verzije praktične za umrežene industrijske sisteme. Kada projektu treba odvojen raspored antena umesto integrisanog čitača, SCIVAS može da podrži i odgovarajuće UHF RFID antene za šire tunelske, kapijske ili portalne dizajne.

Kao fabrički dobavljač, SCIVAS može da pomogne kupcima da izaberu ispravan komunikacioni interfejs, domet čitanja, format kućišta, funkciju releja i nivo izlazne snage prema stvarnoj lokaciji instalacije. Umesto da svaki projekat tretiramo kao generičku kupovinu RFID hardvera, procenjujemo rastojanje čitanja, orijentaciju taga, brzinu kretanja, logiku signala mašine, prostor u kućištu i način povezivanja sa softverom pre nego što preporučimo model. Ovakav pristup pomaže da se izbegnu prekomerno specificirani čitači, nestabilne zone čitanja i nepotrebno ponavljanje radova nakon instalacije.

Često postavljana pitanja

Koja je glavna namena ovog industrijskog UHF RFID čitača?

Čitač se uglavnom koristi za identifikaciju tagova na fiksnoj poziciji na transportnim linijama, mašinama za sortiranje, proizvodnim stanicama, tačkama prenosa u skladištu i automatizovanoj opremi. Pomaže kontrolnom sistemu da potvrdi koji je označeni predmet stigao na određenu lokaciju, tako da operateri mogu da smanje ručno skeniranje, poboljšaju sledljivost i povežu RFID podatke sa PLC ili softverskim tokovima rada.

Koji komunikacioni interfejsi su dostupni?

Dostupni interfejsi zavise od izabranog modela, ali CPH serija može da podrži Standard-WG, RS232, RS485, USB i TCP/IP konfiguracije. Serijski interfejsi su praktični za integraciju na nivou mašine, USB je koristan za lokalno podešavanje ili kompaktne sisteme, a TCP/IP je bolji za umrežene industrijske aplikacije koje povezuju više tačaka čitanja sa softverom ili middleware-om.

Na kojoj udaljenosti čitač može da identifikuje UHF RFID tagove?

Domet čitanja varira u zavisnosti od modela, tipa taga, pojačanja antene, izlazne snage, ugla montaže, okolnog metala i softverskih podešavanja. Modeli kratkog dometa projektovani su za oko 0-0,5 m, dok visokoperformantne verzije mogu da dosegnu do oko 4 m pod odgovarajućim uslovima. Za stabilnu automatizaciju, zonu čitanja treba testirati sa stvarnim tagovima i materijalima.

Da li čitač podržava PLC integraciju?

Da. Serija podržava Modbus protokol i nekoliko industrijskih komunikacionih opcija, što PLC integraciju čini praktičnijom nego korišćenje osnovnog stonog čitača. U trigger režimu, čitač može da radi sa signalima mašine ili senzorima tako da se čitanje taga obavlja samo kada ciljni predmet stigne na definisanu poziciju, što pomaže da se smanje ponovljena ili neželjena čitanja.

Koja je razlika između Timing, Active i Trigger režima?

Timing režim čita u unapred zadatim intervalima, što je korisno za kontinuirano praćenje na transportnoj traci. Active režim omogućava čitaču da šalje podatke sa taga kada se tagovi detektuju u polju. Trigger režim počinje sa čitanjem samo nakon spoljnog signala, senzora ili komande kontrolera. Ispravan režim zavisi od brzine kretanja, razmaka između predmeta, softverske logike i zahteva za tačnost podataka.

Može li ovaj čitač da se koristi u teškim industrijskim uslovima?

Odabrani CPH modeli dizajnirani su sa bazom od livenog aluminijumske legure, ABS površinom za očitavanje i zaštitnim karakteristikama kao što su vodootpornost, otpornost na prašinu, zaštita od groma, otpornost na smetnje i niske temperature. Zahvaljujući ovim karakteristikama, čitač je pogodan za proizvodne linije, magacine i ormare sa opremom gde vibracije, prašina, vlaga i električni šum mogu da utiču na obične čitače.

Kako da izaberem odgovarajući CPH model?

Pođite od potrebne udaljenosti očitavanja, raspoloživog prostora za montažu, orijentacije taga, komunikacionog interfejsa i toga da li su potrebni relej ili TCP/IP. Kompaktni modeli CPH-F103 odgovaraju stanicama za blizinu, modeli CPH-A401 odgovaraju kontrolnim tačkama na transporteru, a modeli CPH-A501G su bolji za zone očitavanja na većoj udaljenosti ili za zahtevnije aplikacije sa više tagova. SCIVAS može da preporuči model na osnovu izgleda vaše lokacije.
