Mikro keramičke UHF oznake za kalupe i stezne naprave

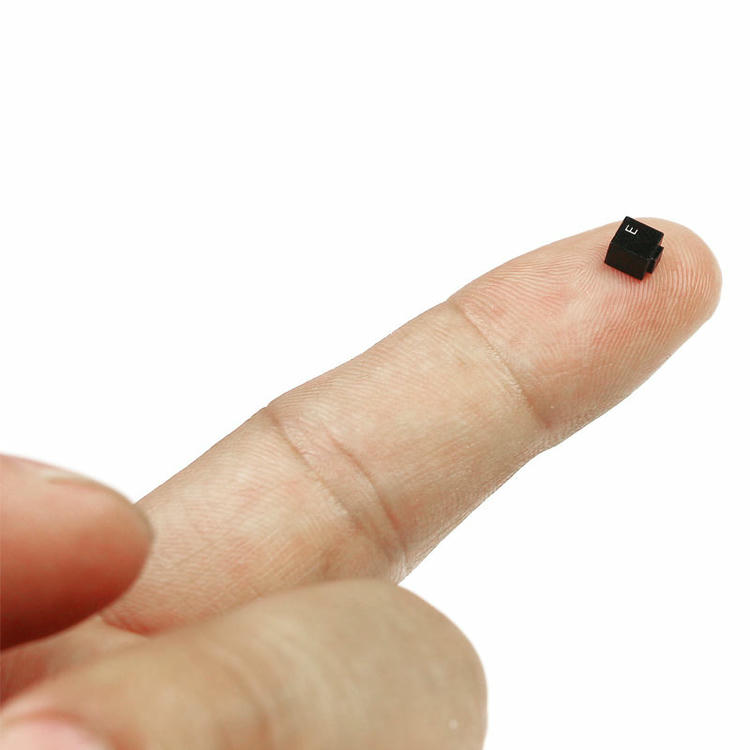

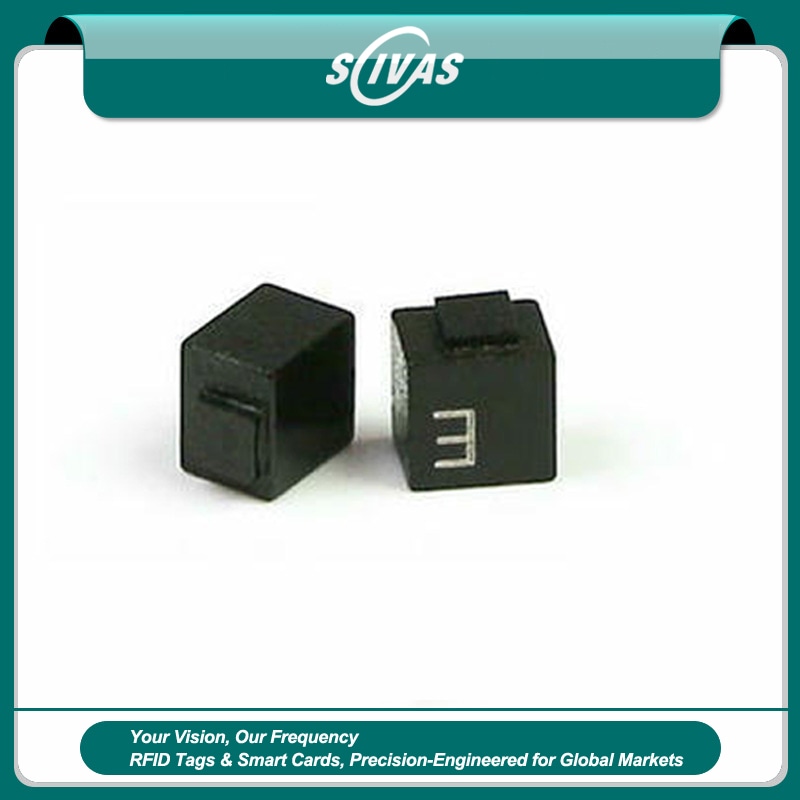

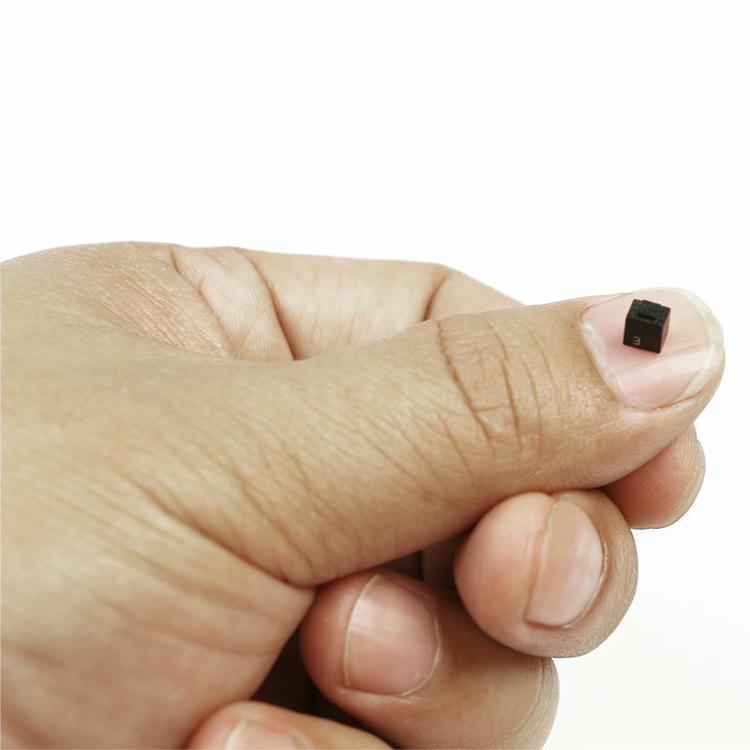

Ovaj RFID tag je sićušni tag specijalno dizajniran za montažu na metalne površine ili za primene koje zahtevaju izlaganje ekstremnim uslovima sredine. Izrađen od izuzetno čvrstog keramičkog materijala, RFID tag ima dimenzije svega 4x4mm i debljinu od 3mm. U skladu sa ISO 18000-6C standardima, radi u frekvencijskom opsegu od 860 MHz do 960 MHz. Otporan na toplotu, vodu i hemikalije, ovaj sićušni RFID tag je svestran i može se koristiti za upravljanje opremom, praćenje imovine, praćenje alata, praćenje medicinske opreme, praćenje instrumenata, upravljanje IT imovinom, praćenje opreme u zdravstvu, između ostalih primena.

Mikro keramički RFID tagovi za praćenje kalupa

Kada fabrika upravlja stotinama kalupa za brizganje, kalupa za livenje pod pritiskom, alata za štancovanje, kontrolnih pribora i metalnih sredstava koja se mogu popravljati, najteži problem nije samo pronaći pravi kalup. Radi se o tome da svaki kalup ostane povezan sa svojom istorijom korišćenja, planom održavanja, mestom skladištenja i evidencijom vlasništva. SCIVAS C0404-1, jedan od naših keramičkih UHF RFID tagova za postavljanje na metal, je mikro UHF tag razvijen za takva kompaktna metalna sredstva. Sa kućištem dimenzija 4,0×4,0×3,0mm, crnom keramičkom oblogom i lepljivim načinom montaže, on svakom kalupu ili alatu daje trajni elektronski identitet bez zauzimanja prostora koji zahtevaju veće etikete ili spoljne pločice.

Stranica je optimizovana oko RFID tagova za praćenje kalupa jer ova primena zahteva tag koji može da radi direktno na metalu, preživi zahtevne uslove u radionici i ostane čitljiv nakon ponovljenog rukovanja. Za razliku od štampanih kodova koji mogu da se ogrebu, prekriju uljem ili promaknu tokom ručne kontrole, RFID tag za praćenje kalupa može da se čita bez direktne vidljivosti kada su položaj ugradnje, snaga čitača i dizajn procesa pravilno usaglašeni. Za kupce koji upoređuju šire RFID tagove, ovaj model je posebno pogodan tamo gde je veoma mali, kruti format za postavljanje na metal važniji od čitanja na velikoj udaljenosti na kapijama.

Napravljen za metalne kalupe, pribore i evidenciju alata

Čitljiv UHF identitet na metalnim površinama

C0404-1 podržava EPC Class1 Gen2 i ISO18000-6C, sa regionalnim UHF frekvencijskim opcijama kao što su US 902-928MHz i EU 865-868MHz. Može se konfigurisati sa H3 ili H9 IC opcijama, uz podršku za EPC, TID i korisničku memoriju za broj kalupa, kategoriju alata, kod lokacije, status kontrole ili referentne podatke sistema. Na metalu, tipični domet čitanja može da dostigne do 0,8m sa fiksnim čitačem i do 0,4m sa ručnim čitačem, u zavisnosti od konfiguracije čitača, usmerenja antene, kvaliteta montaže i okolnih smetnji.

Za skladišta kalupa i službe održavanja, to čini tag korisnim u svakodnevnim tokovima prijavljivanja i odjavljivanja. Radnik može da skenira kalup pre proizvodnje, potvrdi dodeljenu liniju prese, ažurira napomene o održavanju ili proveri da li je vraćeni kalup prošao čišćenje i kontrolu. U magacinu, isti UHF RFID tagovi za kalupe mogu da pomognu da se smanji vreme utrošeno na otvaranje regala, čitanje ugraviranih brojeva ili pretraživanje rukom pisanih evidencija. Tamo gde operateri već koriste barkod ili QR tokove rada, RFID može da doda brži sloj verifikacije za sredstva koja je teško vizuelno pregledati.

Zašto je keramička konstrukcija važna u upravljanju kalupima

RFID oznake za praćenje kalupa moraju da izdrže kontakt sa metalom, vibracije, vlagu, uljnu maglu, sredstva za čišćenje i povremeno izlaganje toploti. Ova mikro oznaka koristi keramičko kućište jer keramika obezbeđuje čvrstu, dimenzionalno stabilnu strukturu za zahtevna industrijska okruženja. Oznaka ima IP68 zaštitu, podržava temperature skladištenja od -40°C do +150°C i radi od -40°C do +85°C. Ta kombinacija odgovara mnogim okruženjima za identifikaciju kalupa i praćenje alata gde se oznaka postavlja na telo kalupa, dršku alata, uklonjivu komponentu ili zaštićeno udubljenje, a ne direktno u visokotemperaturnu šupljinu.

Mali otisak takođe daje inženjerima više slobode prilikom instalacije. Može se zalepiti lepkom u predviđeni džep, na ravnu metalnu površinu ili blizu postojeće identifikacione zone. Ugradnja u udubljenje može smanjiti rizik od udara kada se kalupi premeštaju kranom, viljuškarom ili kolicima za alate. Za projekte kojima su potrebna veća kućišta, veći domet čitanja ili drugačija mehanička zaštita, SCIVAS može pomoći kupcima da uporede alternativne RFID oznake za metalne površine na osnovu raspoložive površine, tipa čitača i očekivanog radnog okruženja.

Praktična primena u praćenju životnog ciklusa kalupa

Od skladištenja kalupa do kontrole održavanja

Kalup može mnogo puta proći kroz odobrenje dizajna, probnu proizvodnju, popravku, čišćenje, puštanje u proizvodnju i dugotrajno skladištenje. Ako metoda identifikacije zakaže u bilo kojoj fazi, evidencija u sistemu postaje nepouzdana. Dodeljivanjem jednog elektronskog identiteta svakom kalupu ili preciznom alatu, kompanije mogu povezati fizičku imovinu sa digitalnim zapisima kao što su proizvodni ciklusi, datum poslednjeg održavanja, stanje šupljine, zamena rezervnih delova, odgovorni sektor i kod projekta kupca. To je korisno za fabrike za brizganje plastike, radionice za alate, fabrike automobilskih komponenti, dobavljače kućnih aparata i ugovorne proizvođače kojima je potrebna jasnija kontrola nad kalupima visoke vrednosti.

Integracija sa čitačima i fabričkim sistemima

RFID oznake za praćenje alata ne funkcionišu same. Uspešan projekat praćenja kalupa takođe zahteva odgovarajuće antene, pozicioniranje čitača, pravila skeniranja i obuku operatera. Za mobilnu inspekciju, ručni RFID čitači se često koriste za skeniranje kalupa na regalima, radnim stanicama, klupama za popravku ili prijemnim zonama. Za fiksne kontrolne tačke, integrisani ili fiksni UHF čitači mogu se postaviti blizu ulaza u ostavu za alate, pultova za održavanje ili zona predaje u proizvodnji. SCIVAS može da obezbedi uzorke za testiranje i pomogne kupcima da procene performanse čitanja pre masovne primene.

SCIVAS prilagođena podrška za industrijske RFID projekte kalupa

Kao fabrički dobavljač, SCIVAS se fokusira na usklađivanje formata taga, opcije čipa, frekvencije, preporuke za lepak i količine pakovanja sa stvarnim proizvodnim okruženjem. Model C0404-1 dostupan je od MOQ od 50 komada, što je praktično za pilot testiranje pre uvođenja kompletnog sistema za praćenje kalupa. Kupci mogu da testiraju tagove na stvarnim materijalima kalupa, provere distancu skeniranja sa izabranim čitačima i potvrde da li pozicija montaže izbegava habanje ili sudar. Za distributere, sistemske integratore i timove za fabričku automatizaciju, ovaj mikro keramički tag nudi kompaktnu početnu tačku za prilagođene RFID tagove za sisteme praćenja kalupa i identifikaciju visokovredne metalne imovine.

Često postavljana pitanja

P1: Zašto koristiti RFID tagove za praćenje kalupa umesto štampanih nalepnica?

Štampane nalepnice i QR kodovi su niske cene, ali zavise od čiste vidljivosti i ručnog ciljanja. Površine kalupa mogu biti masne, izgrebane, prašnjave ili skrivene u policama. RFID daje svakom kalupu elektronski identitet koji se može brže očitati kada su pozicija taga i podešavanje čitača ispravni. Posebno je koristan kada zapisi moraju ostati povezani sa održavanjem, skladištenjem i kretanjem u proizvodnji.

P2: Može li se ovaj keramički RFID tag montirati direktno na metalni kalup?

Da. C0404-1 je dizajniran kao UHF tag za metalne površine i namenjen je za metalne površine. Za najbolje rezultate, površina za lepljenje treba da bude čista, ravna i zaštićena od direktnog udara. Udubljeni džep za montažu često je koristan na kalupima i teškim alatima jer smanjuje rizik od sudara tokom rukovanja, čišćenja ili transporta.

P3: Koji domet čitanja možemo očekivati u prostoriji sa kalupima?

Na metalu, referentni domet čitanja je do 0,8 m sa fiksnim čitačem i do 0,4 m sa ručnim čitačem. Stvarna distanca zavisi od čitača, antene, podešavanja snage, orijentacije taga, okolnog metala i kvaliteta instalacije. Preporučujemo testiranje uzoraka na stvarnim kalupima pre potvrđivanja rasporeda sistema ili zahteva za distancu skeniranja.

P4: Da li je ovaj tag pogodan za primene kalupa na visokim temperaturama?

Tag podržava rad od -40°C do +85°C i skladištenje od -40°C do +150°C. Pogodan je za mnoge zadatke identifikacije kalupa, skladištenja i praćenja održavanja, ali ne treba ga tretirati kao tag za neprekidne visoke temperature u šupljini. Ako će tag biti izložen produženim temperaturama iznad svog radnog opsega, primenu treba pregledati pre izbora.

P5: Koji podaci se mogu čuvati za upravljanje životnim ciklusom kalupa?

Tag može nositi jedinstveni EPC i takođe pruža korisničku memoriju u zavisnosti od izabranog čipa. Mnogi projekti čuvaju ID kalupa na tagu i vode detaljne zapise u softveru, uključujući istoriju održavanja, status alata, proizvodnu liniju, rezultate inspekcije i lokaciju skladištenja. Ovaj pristup održava tag jednostavnim dok baza podataka može da sadrži bogatije operativne informacije.

P6: Kako treba instalirati tag za pouzdano skeniranje?

Izaberite ravnu ili uvučenu metalnu površinu koja izbegava jake udarce, intenzivno habanje i direktan kontakt sa pokretnim delovima. Očistite površinu pre lepljenja, koristite lepak koji odgovara radnom okruženju i održavajte konzistentnu orijentaciju taga radi skeniranja. Nakon stvrdnjavanja, testirajte rastojanje čitanja sa uobičajene pozicije operatera, umesto da testirate samo na otvorenom.

Q7: Može li SCIVAS da podrži pilot testiranje pre velikih narudžbina?

Da. MOQ je 50 komada, što čini praktičnim testiranje nekoliko tipova kalupa, pozicija montaže i konfiguracija čitača pre prelaska na velike serije. SCIVAS može da pomogne kupcima da uporede opcije čipova, zahteve za frekvencijom, potrebe za pakovanjem i povezane izbore čitača. Pilot testiranje se toplo preporučuje jer geometrija kalupa i okolni metal mogu da utiču na RFID performanse.

C0404-1 tehnički list
