Kružno polarizovana UHF RFID antena za kompaktne sisteme

ZK-ANT45D je antena pogodna za UHF RFID industriju, koju odlikuju dobra usmerenost, ujednačeno polje i mali gubici. Prvenstveno se koristi u raznim ugrađenim aplikacijama kao što su ručni uređaji i reklamni automati, a široko se primenjuje u skladištenju, logistici, upravljanju imovinom i drugim scenarijima. Prilagođavanje je dostupno na osnovu zahteva kupca.

UHF RFID kružno polarizovana antena za kompaktnu integraciju

Stabilna četvorokraka helikoidna struktura za kontrolisane UHF zone čitanja

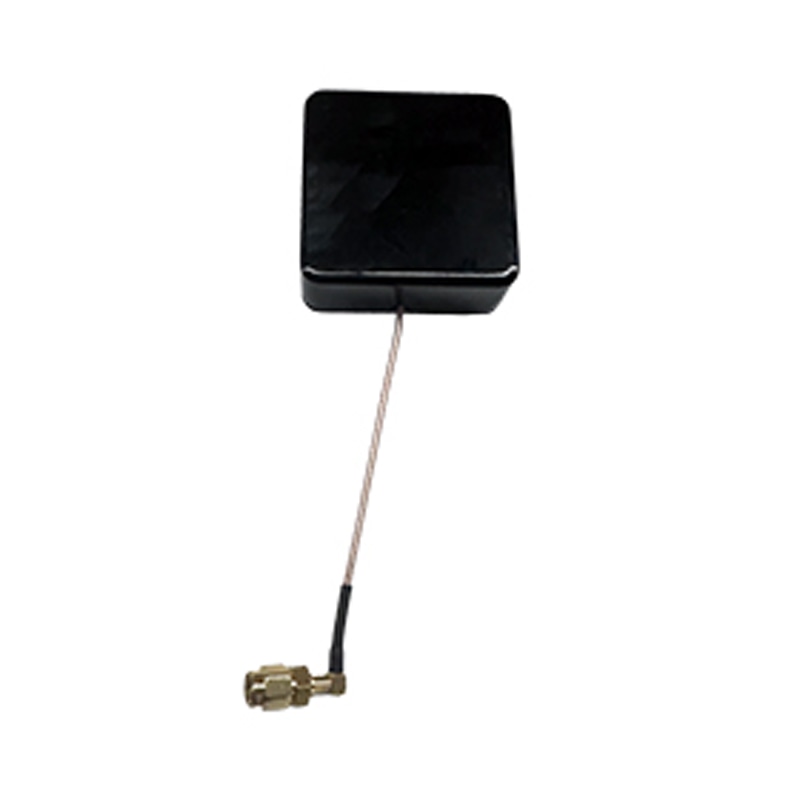

SCIVAS ZK-ANT45D je kompaktna UHF RFID kružno polarizovana antena razvijena za OEM uređaje i projekte ugrađenih čitača kod kojih prostor, stabilnost čitanja i ponovljivost instalacije moraju biti u ravnoteži. Umesto upotrebe velike panel antene, ova četvorokraka helikoidna RFID antena se uklapa u kućište od 45×45×14mm približne mase 20g, što je čini pogodnom za ručne terminale, pultne uređaje, automate za prodaju, reklamne mašine, kompaktne kioske i modula čitača kojima je potrebno kontrolisano polje čitanja kratkog do srednjeg dometa. Njena kružna polarizacija pomaže anteni da održi upotrebljiv odnos sprege kada UHF oznake uđu u polje pod različitim uglovima, što je važno u stvarnom radu, gde kartonske kutije, alati, dokumenti ili sredstva nisu uvek postavljeni u jednom fiksnom položaju.

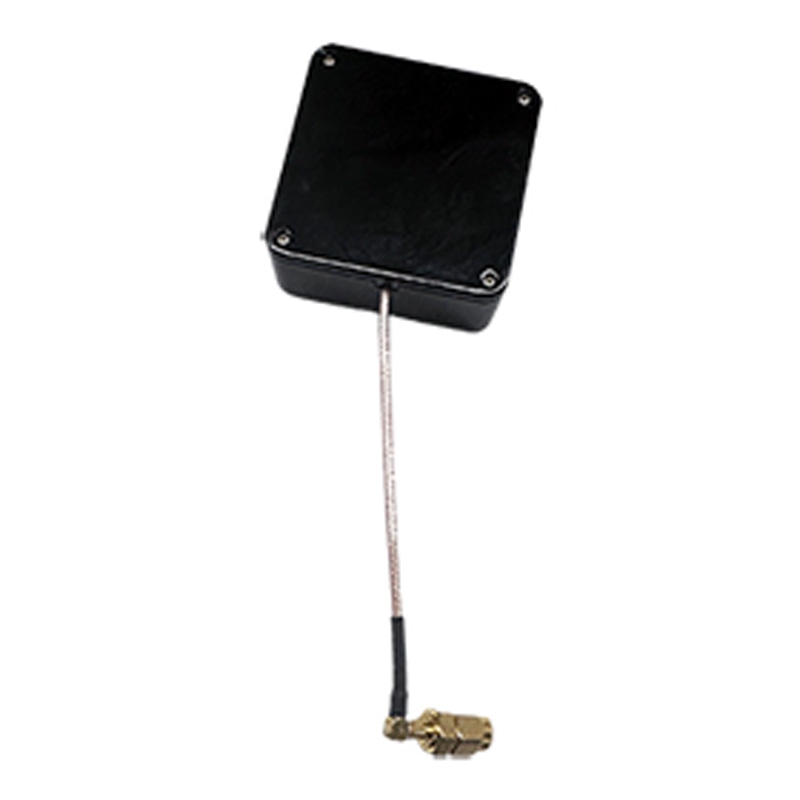

Za integratore, vrednost ove antene nije samo u njenoj veličini. Mala antena i dalje mora da stvori predvidivu zonu čitanja, smanji nepotrebne smetnje sa obližnjim predmetima i ostane stabilna nakon što se ugradi u plastično kućište, panel opreme, dršku ili kućište čitača. ZK-ANT45D koristi PCB i konstrukciju od belog bakra sa crnim spoljnim izgledom, podržavajući čistu mehaničku integraciju uz zadržavanje male mase RF komponente. Na prijemnom mestu u magacinu, mobilnom terminalu za popis ili samouslužnom uređaju, antena može da podrži identifikaciju predmeta na blizinu bez zauzimanja prostora koji zahteva konvencionalna spoljna antena.

Opcije frekvencije i kompatibilnost sa čitačima

Antena je dostupna za projekte na 865–868 MHz ili 902–928 MHz, pomažući kupcima da izaberu opciju frekvencije u skladu sa ciljnim tržištem i konfiguracijom čitača. Podržava ISO18000-6B i ISO18000-6C (EPC C1G2), što je čini kompatibilnom sa uobičajenim UHF RFID modulima čitača koji se koriste u praćenju sredstava, logistici, kontroli proizvodnje, proveri zaliha u maloprodaji, prometu dokumenata i identifikaciji opreme. Kada sistem čita samolepljive RFID oznake na kartonskim kutijama, alatima, policama, fasciklama ili povratnim kontejnerima, kružno polarizovana UHF RFID antena može da smanji osetljivost izazvanu orijentacijom oznake i učini korisničko iskustvo doslednijim.

RF performanse, dizajn konektora i pogodnost za primenu

Kružna polarizacija, nizak VSWR i fokusirana pokrivenost snopa

ZK-ANT45D pruža više od 3dBi pojačanja i VSWR vrednost ispod 1.5, podržavajući efikasno RF usklađivanje između antene i povezanog UHF čitač modula. U praktičnom smislu, to pomaže u smanjenju refleksije snage i podržava ponovljivije performanse čitanja nakon montaže. Širina snopa na pola snage od 96°/137° daje inženjerima koristan obrazac pokrivanja za zone skeniranja na blizinu, posebno kada je antena ugrađena u terminal, a ne montirana odvojeno u otvorenom okruženju. Ovo je čini snažnim izborom za kompaktnu UHF RFID antenu za ugrađene čitač module kojima je potreban stabilan rad unutar ograničenih mehaničkih gabarita.

SMA-J konektor može se prilagoditi različitim rasporedima kablova i kućišta, što je važno kada je antena integrisana u uređaje sa skučenim unutrašnjim prostorom. Za UHF RFID kružno polarizovanu antenu za ručne čitače, smer konektora, dužina kabla, izlazna snaga čitača, lokacija antene i okolni materijali svi utiču na konačan rezultat. SCIVAS može da podrži razgovore o projektu oko usklađivanja antene, smera instalacije i testiranja uzoraka kako bi kupci mogli da potvrde zonu čitanja pre prelaska na proizvodnju. Ovo je posebno korisno za kompanije koje razvijaju RFID ručne čitače, pametne ormare, prenosive alate za popis i ugrađene UHF proizvode za skeniranje.

Scenariji primene i podrška za prilagođeno inženjering

U logistici i upravljanju sredstvima, antena se može koristiti za čitanje označenih paketa, instrumenata, dosijea, opreme ili sredstava za višekratnu upotrebu na kratkim do srednjim udaljenostima. U maloprodaji i proizvodnji, može pomoći u stvaranju kompaktnih kontrolnih tačaka za verifikaciju predmeta, praćenje procesa ili identifikaciju radne stanice. U kiosk i reklamnoj opremi, njen nizak profil podržava instalaciju iza panela gde korisnik ne mora da vidi antenu. U mnogim od ovih scenarija, cilj nije maksimalno čitanje na daljinu; cilj je kontrolisano polje koje čita predviđenu oznaku bez previše agresivnog ometanja obližnjih oznaka.

SCIVAS isporučuje ovu 865–868 MHz ili 902–928 MHz UHF RFID antenu sa pažnjom na kontekst primene, a ne nudeći je samo kao samostalnu RF komponentu. Kupci je mogu koristiti sa odgovarajućom čitač elektronikom, test oznakama i mehaničkim dizajnom za izgradnju kompletnih proizvoda za identifikaciju. Takođe može raditi kao deo širih UHF RFID rešenja gde se antene, čitač moduli, oznake i softverski tokovi rada moraju zajedno procenjivati. Za kupce koji dizajniraju kompaktne čitače ili gotove terminale, UHF RFID integrisani čitači pružaju korisnu referentnu kategoriju za razumevanje kako se antene i čitač hardver mogu kombinovati u opremi spremnoj za terensku upotrebu.

Izbor ZK-ANT45D je odgovarajući kada projekat zahteva kružnu polarizaciju, kompaktne dimenzije, prilagodljiv SMA-J konektor, pouzdano RF usklađivanje i praktičnu zonu čitanja od 0–3 m. Nije namenjen da zameni velike antene za daleko polje koje se koriste za široke portale ili sisteme kapija dugog dometa. Umesto toga, služi OEM i integracionim timovima kojima je potrebna mala, stabilna i za proizvodnju prilagođena UHF RFID antena za čitače za ugrađene uređaje, ručne proizvode, samouslužnu opremu i fokusirane stanice za praćenje imovine.

Često postavljana pitanja

Za kakav tip projekta je ZK-ANT45D prvenstveno dizajniran?

ZK-ANT45D je dizajniran za projekte ugrađenih UHF RFID čitača gde antena mora da stane unutar kompaktnog uređaja, a da i dalje pruža stabilno čitanje kratkog do srednjeg dometa. Tipične primene uključuju ručne čitače, samouslužne kioske, automate za prodaju ili reklamnu opremu, mobilne terminale za popis i prilagođene module čitača kojima je potrebna kontrolisana UHF zona čitanja, a ne velika spoljna antena.

Zašto izabrati kružno polarizovanu antenu umesto linearno polarizovane antene?

Kružna polarizacija je korisna kada se orijentacija taga menja tokom stvarne upotrebe. U magacinima, proveri zaliha u maloprodaji, praćenju alata ili rukovanju dokumentima, tagovi mogu biti okrenuti ka anteni pod različitim uglovima. Kružno polarizovana antena može poboljšati toleranciju na ove promene orijentacije, dok je linearna antena obično više zavisna od poravnanja između taga i polja antene.

Koji domet čitanja može da postigne ova UHF RFID antena?

Tipičan domet čitanja je 0–3 m, ali konačni rezultat zavisi od izlazne snage čitača, osetljivosti čipa taga, veličine taga, materijala taga, instalacije antene, gubitaka u kablu i okolnih predmeta. Za najbolju procenu, SCIVAS preporučuje testiranje antene unutar stvarnog kućišta uređaja ili bliskog prototipa, umesto da se oslanjate samo na podatke o udaljenosti na otvorenom.

Koju frekvencijsku verziju treba da izaberem za svoje tržište?

Antena može da se isporuči za projekte na 865–868 MHz ili 902–928 MHz. Ispravan izbor zavisi od UHF RFID frekvencijskog opsega koji se koristi u ciljnoj zemlji ili regionu i modula čitača izabranog za vaš sistem. Ako će vaš projekat biti izvezen na više tržišta, planiranje frekvencija treba potvrditi rano u fazi dizajna.

Kako VSWR ispod 1,5 pomaže performansama sistema?

VSWR ispod 1,5 ukazuje na dobro RF usklađivanje između antene i povezanog sistema čitača. Bolje usklađivanje pomaže da se više RF energije prenese u antenu, umesto da se reflektuje nazad ka čitaču. U ugrađenim uređajima, ovo može da podrži stabilnije čitanje i smanji varijacije u performansama izazvane montažom, kabliranjem ili dizajnom kućišta.

Može li se SMA-J konektor prilagoditi?

Da. Standardni konektor je SMA-J, a konfiguracija konektora može se prilagoditi prema strukturi uređaja, trasi kabla i načinu montaže. Ovo je korisno kada antena mora da se instalira unutar kompaktnog kućišta, poveže sa određenom pločom čitača ili provede oko baterija, ekrana, nosača ili drugih unutrašnjih komponenti.

Da li je ova antena pogodna za čitanje na kapijama velikog dometa?

Ovaj model je bolji za kompaktne ugrađene aplikacije i kontrolisane zone čitanja od 0–3 m. Za čitanje na kapijama velikog dometa, magacinske portale, prolaze za vozila ili pokrivanje velikih površina, veća eksterna UHF antena može biti pogodnija. ZK-ANT45D se uglavnom bira kada su male dimenzije, kružna polarizacija i ponovljive performanse na bliskom rastojanju važnije od maksimalne udaljenosti.
