Kompaktne IP68 PCB UHF oznake za malu metalnu imovinu

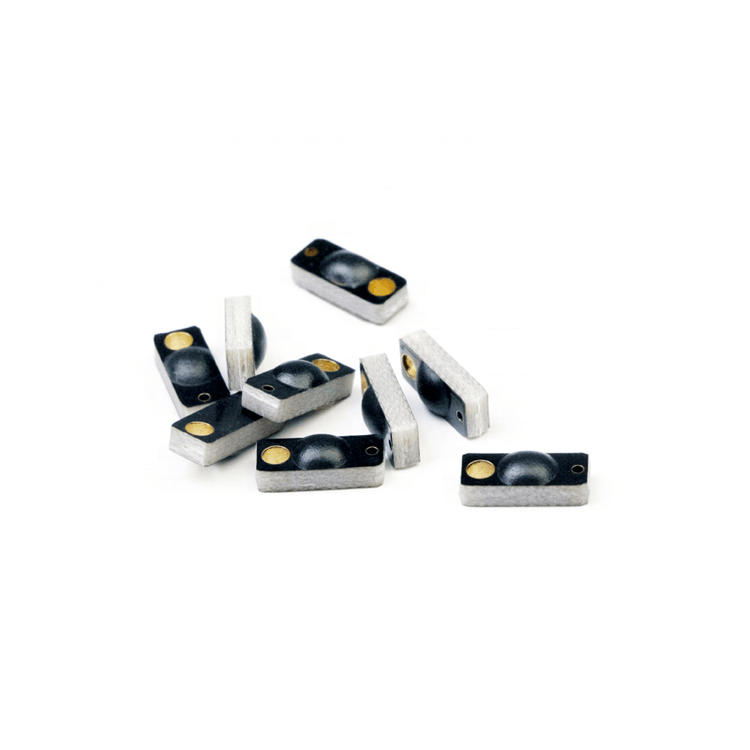

Naša kompanija nudi veliki izbor veoma malih RFID tagova koji su dizajnirani za upotrebu u mnogim aplikacijama gde je potrebno smestiti ih u male prostore radi praćenja i nadzora malih metalnih sredstava. Ovaj RFID tag je veoma mali RFID tag veličine 10x4mm, težine 0,5g. Njegov mali format čini ga savršenim RFID tagom za popis za praćenje laptopova, servera u IT sektoru, identifikaciju vozila i drugih malih metalnih alata.

Kompaktni UHF RFID tagovi za metalne površine za ograničen prostor za montažu

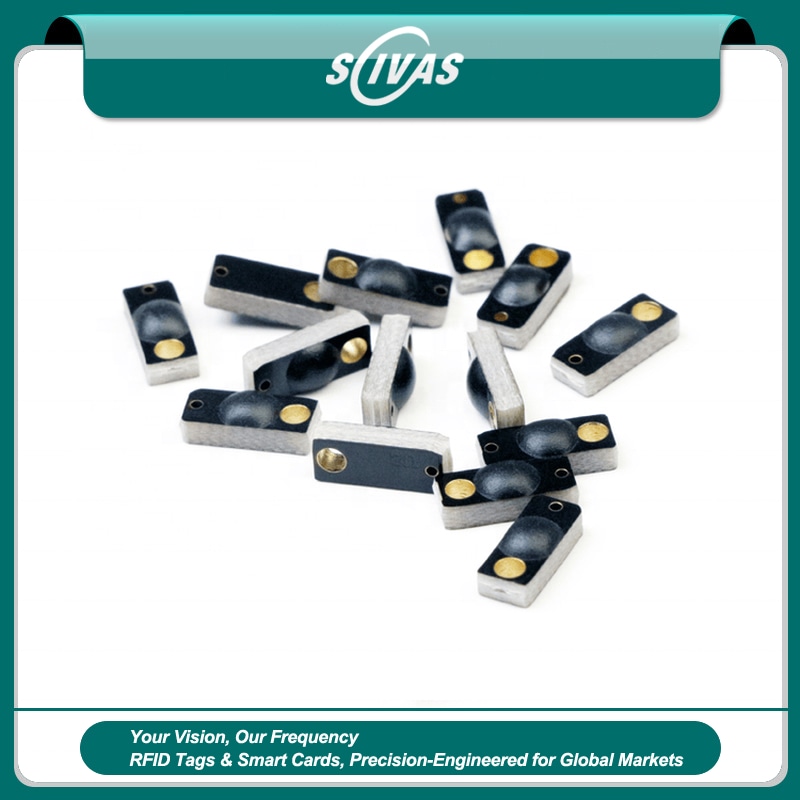

SCIVAS dizajnira ovaj kompaktni RFID tag za metalne površine za projekte u kojima obične RFID etikete gube performanse na provodljivim površinama i gde je raspoloživa površina za montažu izuzetno ograničena. Model P1004-1 je PCB UHF tag za metalne površine sa površinom od 10 × 4 mm, debljinom od 2,0 mm i težinom od 0,5 g, što ga čini pogodnim za laptopove, servere, male alate, metalne držače, instrumente, kalupe, rezervne delove i drugu imovinu koja ne može da nosi veliki hard tag. Razvijen je za stabilnu identifikaciju direktno na metalu, tako da sistemski integratori i menadžeri imovine mogu da izgrade precizne tokove popisa bez ostavljanja vidljivog prevelikog taga na vrednoj opremi.

Dizajniran za metalne površine, a ne za generičku upotrebu etiketa

Metal menja ponašanje RFID antene, a standardna etiketa često postaje nečitljiva kada se pričvrsti na čelik, aluminijum ili obloženu opremu. Ovaj proizvod je konstruisan kao jedan od naših RFID tagova za metalne površine, sa PCB strukturom koja pomaže u održavanju RF performansi na provodljivim materijalima. To je praktičan izbor kada aplikacija zahteva RFID tagove za montažu na metal u skučenim prostorima, posebno za praćenje IT imovine, upravljanje alatnicama, popis u radionicama, kontrolu laboratorijske opreme i evidenciju održavanja.

Mala PCB konstrukcija sa praktičnom montažom

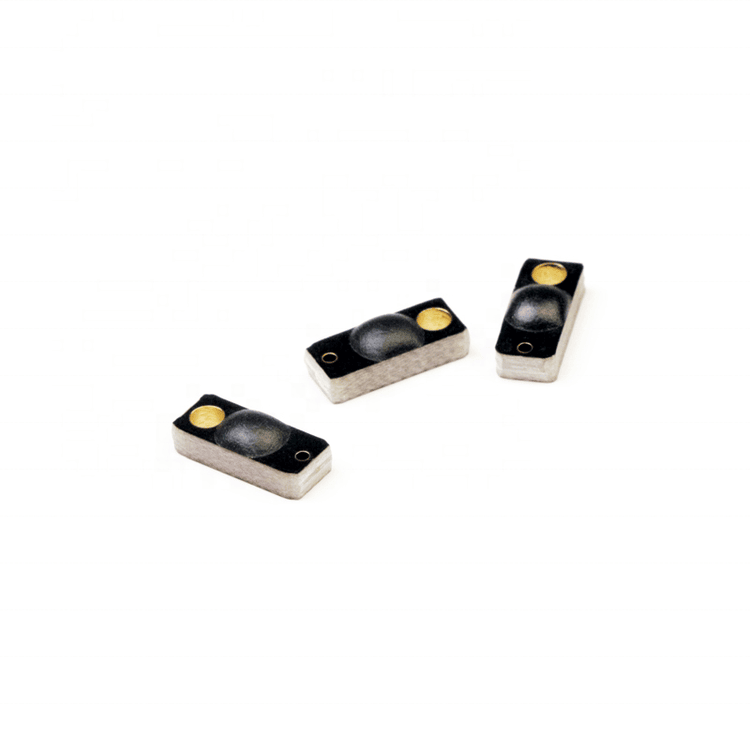

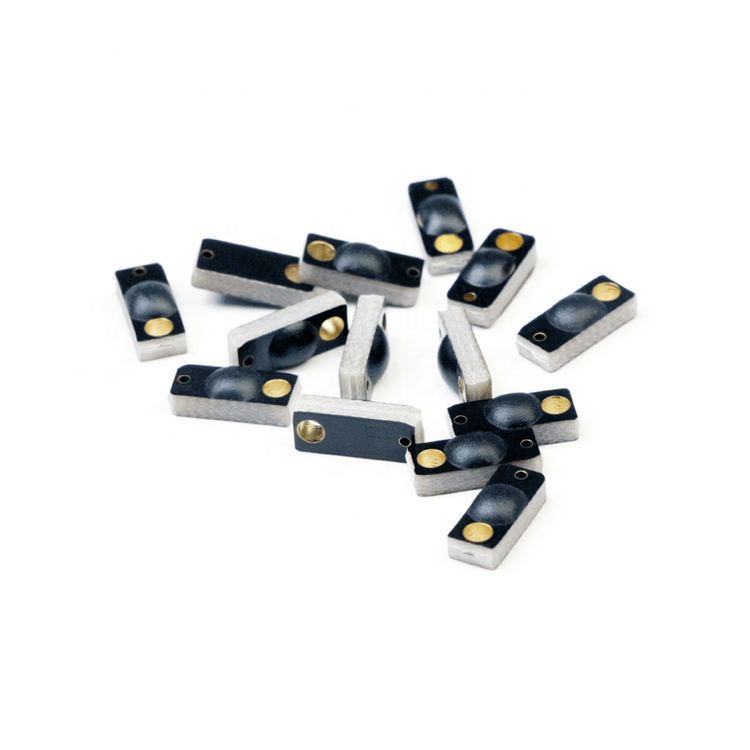

Oznaka koristi FR4 PCB materijal i ravnu zadnju površinu za lepljenje. U mehanički raspored uključena je rupa od 2 mm, što inženjerima daje dodatnu referencu za pozicioniranje kada se oznaka integriše u nosače ili priprema za posebne načine instalacije. Crna je standardna boja, dok se o drugim bojama kao što su bela, crvena, zelena ili plava može razgovarati za potrebe identifikacije projekata. U poređenju sa glomaznim industrijskim kućištem, ova kompaktna PCB struktura drži oznaku blizu površine sredstva i pomaže da se smanji prepreka u skladištima visoke gustine ili ormanima sa opremom.

UHF protokol, memorija i fleksibilnost kodiranja

P1004-1 prati EPCglobal Gen2 i ISO/IEC 18000-6C, uz podršku za EU 865–868 MHz i US 902–928 MHz UHF opsege. Dostupne su opcije čipova H3 i H9, sa EPC 96 bita koji se mogu proširiti do 480 bita, USER 512 bita i TID 64 bita. Ova memorijska struktura podržava čistu serijalizaciju, kodove sredstava, reference vlasništva, podatke o inspekciji ili informacije o toku održavanja. Funkcija čitanja/pisanja podržava 100.000 ciklusa pisanja, dok zadržavanje podataka dostiže do 50 godina, što je korisno za dugoročno upravljanje životnim ciklusom sredstava.

Domet čitanja za fiksne i ručne tokove rada

U testiranim uslovima na metalu, ova anti metal RFID oznaka može da postigne do 1,35 m sa fiksnim čitačem u oba frekvencijska opsega, US i EU. Sa ručnim čitačima, domet čitanja dostiže do 0,9 m u US opsegu i do 0,75 m u EU opsegu. Ove vrednosti čine oznaku pogodnom za provere sredstava na blizinu i srednju daljinu, uključujući verifikaciju na radnoj stanici, revizije server sala, procese izdavanja i vraćanja alata i potvrdu predmeta na proizvodnoj liniji. Za kupce koji upoređuju širu kategoriju RFID oznaka, ključna prednost ovde je pouzdane performanse na metalnim površinama u minijaturnom formatu.

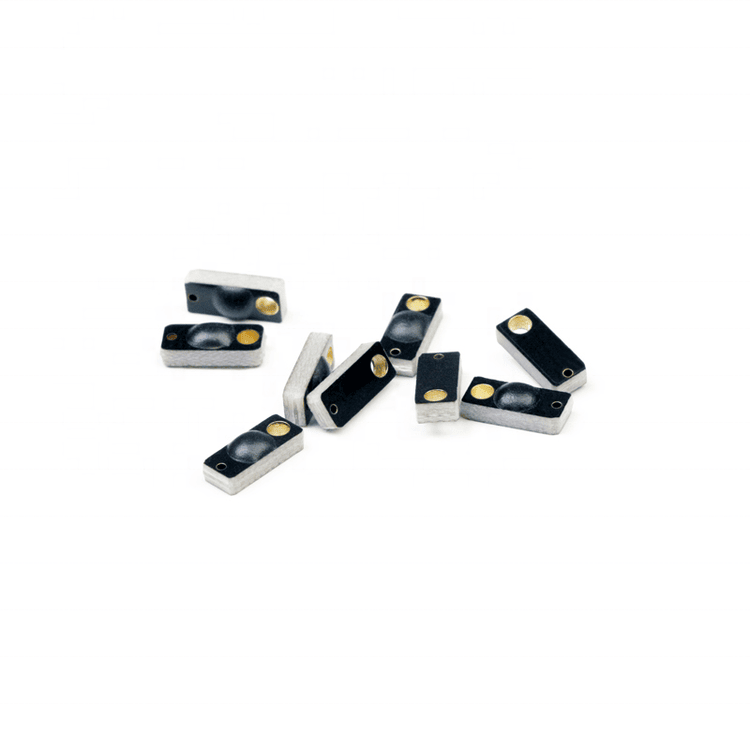

Izdržljiva identifikacija za industrijska i IT sredstva

Oznaka ima IP68 zaštitu i podržava rad od -20 °C do +100 °C, sa temperaturom skladištenja od -20 °C do +150 °C. To omogućava upotrebu u mnogim zatvorenim industrijskim, skladišnim i IT okruženjima gde mogu biti prisutni prašina, rukovanje, čišćenje ili temperaturna kolebanja. Sertifikati uključuju REACH, RoHS i CE odobrenje. Proizvod nije pozicioniran kao dekorativna oznaka; napravljen je za identifikaciju kompaktne metalne opreme gde su dosledno čitanje, mala veličina i kontrolisan kvalitet proizvodnje važniji od izgleda potrošačkog stila.

Fabrička nabavka za projekte prilagođenih anti metal RFID oznaka

SCIVAS podržava snabdevanje po projektu za distributere, pružaoce RFID rešenja, sistemske integratore i krajnje korisnike kojima su potrebne prilagođene RFID oznake za metalne površine za industrijsku inventuru. Minimalna količina naručivanja (MOQ) je 50 komada, što olakšava testiranje uzorka pre šire primene. Cena po komadu zavisi od količine i zahteva projekta. Kao fabrički dobavljač, možemo pomoći kupcima da potvrde izbor čipa, zahteve za kodiranje, opcije boja, željeni način pakovanja i kompatibilnost sa čitačem. Za aplikacije koje zahtevaju tačno PCB format, kategorija PCB RFID oznaka za metalne površine je najrelevantnije mesto za upoređivanje srodnih modela.

Često postavljana pitanja

P1: Šta ovaj proizvod razlikuje od obične RFID etikete?

Obična RFID etiketa obično nije podešena da radi direktno na metalu, pa metalna površina može da smanji ili blokira performanse čitanja. Ova etiketa koristi PCB dizajn za rad na metalnim površinama koji je namenjen za provodljive površine. Takođe je mnogo manja od mnogih čvrstih etiketa, što je čini pogodnom za kompaktnu opremu i raspored sredstava visoke gustine.

P2: Za koju imovinu je P1004-1 najprikladniji?

P1004-1 je pogodan za malu metalnu imovinu kao što su laptopovi, serveri, glave alata, laboratorijski instrumenti, elektronski moduli, metalni kontejneri i kompaktni delovi mašina. Koristan je kada imovina ima ograničen prostor za montažu, ali joj je i dalje potrebna serijalizovana UHF identifikacija za inventuru, reviziju, održavanje ili upravljanje protiv gubitka.

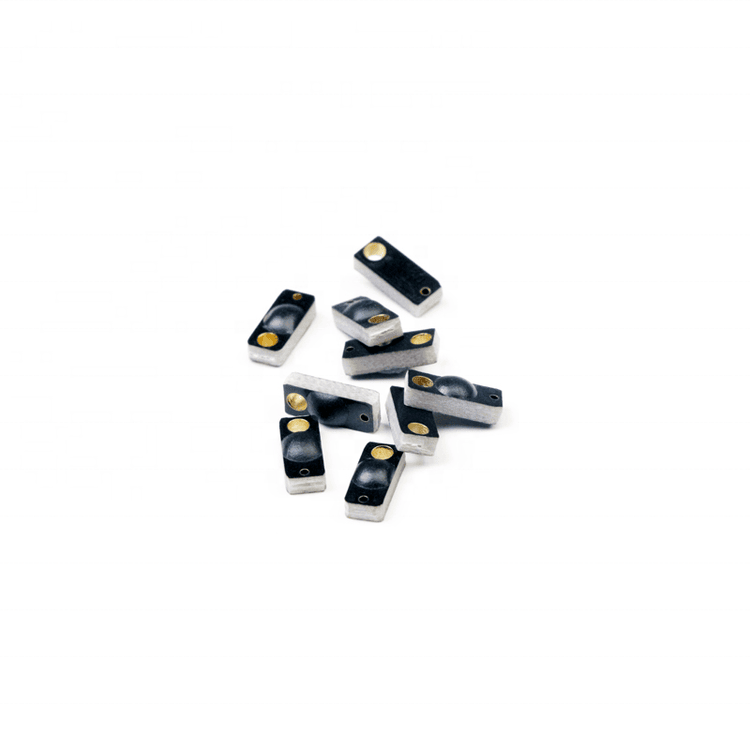

P3: Može li se etiketa koristiti za upravljanje inventarom servera i IT opreme?

Da. Njena mala veličina i performanse na metalu čine je pogodnom za projekte inventara data centara i IT opreme, uključujući rack servere, blade šasije, laptopove, uređaje u metalnom kućištu i prenosivu opremu. Etiketa može da čuva jedinstveni EPC kod i može se čitati kompatibilnim fiksnim ili ručnim UHF sistemima tokom rutinskih provera imovine.

P4: Koliki domet čitanja mogu da očekujem na metalu?

U testiranim uslovima, domet sa fiksnim čitačem može da dostigne do 1,35 m na metalu u obe frekvencijske konfiguracije, EU i US. Sa ručnim čitačima, domet može da dostigne do 0,9 m u US opsegu i do 0,75 m u EU opsegu. Stvarni rezultati zavise od snage čitača, postavke antene, pozicije montaže i okolnih metalnih struktura.

P5: Da li ova etiketa podržava kodiranje i prepisivanje?

Da. Etiketa podržava operaciju čitanja/pisanja sa 100.000 ciklusa pisanja. Njena memorija uključuje EPC 96 bita, proširivo do 480 bita, USER 512 bita i TID 64 bita. To omogućava kupcima da kodiraju jedinstvene brojeve imovine, reference za održavanje, informacije o lokaciji ili podatke specifične za projekat u skladu sa svojim softverskim tokom rada.

P6: Da li je lepljenje dovoljno za industrijsku upotrebu?

Lepljenje je pogodno za mnoge čiste, ravne i pravilno pripremljene metalne površine. Za jače prijanjanje, površina treba da bude suva, bez ulja i testirana u stvarnom radnom okruženju. Ako će imovina biti izložena jakim udarima, vibracijama, hemikalijama ili ponovljenom habanju, može biti potrebna dodatna mehanička zaštita ili alternativna struktura etikete.

P7: Može li SCIVAS da podrži male probne porudžbine pre masovne primene?

Da. MOQ je 50 komada, što omogućava kupcima da testiraju oznaku na stvarnoj imovini pre većeg uvođenja. SCIVAS može da podrži projektne diskusije o izboru čipa, kodiranju, opcijama boja, pakovanju, kompatibilnosti sa čitačima i usklađivanju primene, kako bi kupci mogli da potvrde performanse pre skaliranja implementacije.

Spisak PCB RFID oznaka za metalne površine

Napomena: Dometi čitanja navedeni u tabeli ispod mogu se značajno razlikovati od stvarnih rezultata zbog razlika u uslovima testiranja. Za tačne rezultate uvek ih proverite praktičnim testiranjem.


  P1004-1 tehnički list proizvoda
