ISO18000-6C UHF RFID čitač za industrijske sisteme

UHF RFID čitač bliskog polja, skeniranje 3-4m, 860–960MHz sa 4dBi antenom & besplatan razvojni komplet — ZK-RFID104 je srednje-dometni integrisani UHF čitač (ISO18000-6B / EPC Class 1 Gen2) sa ugrađenom 4 dBi antenom, RS232/RS485/Wiegand interfejsima, podesivim izlazom do 30 dBm i priloženim DLL/demo izvornim kodom za brz razvoj. Idealan za logistiku, kontrolu pristupa i industrijske primene.

ZK-RFID104 je visokoučinkoviti integrisani UHF RFID čitač. Dizajniran je na osnovu potpuno sopstvene intelektualne svojine. Zasnovan na vlasničkom efikasnom DSP algoritmu, podržava brze operacije čitanja/pisanja oznaka uz visoku stopu identifikacije. Može se široko primeniti u mnogim RFID aplikacionim sistemima kao što su logistika, kontrola pristupa, sistemi za borbu protiv falsifikovanja i upravljanje industrijskim proizvodnim procesima.

Pregled ISO18000-6C RFID čitača

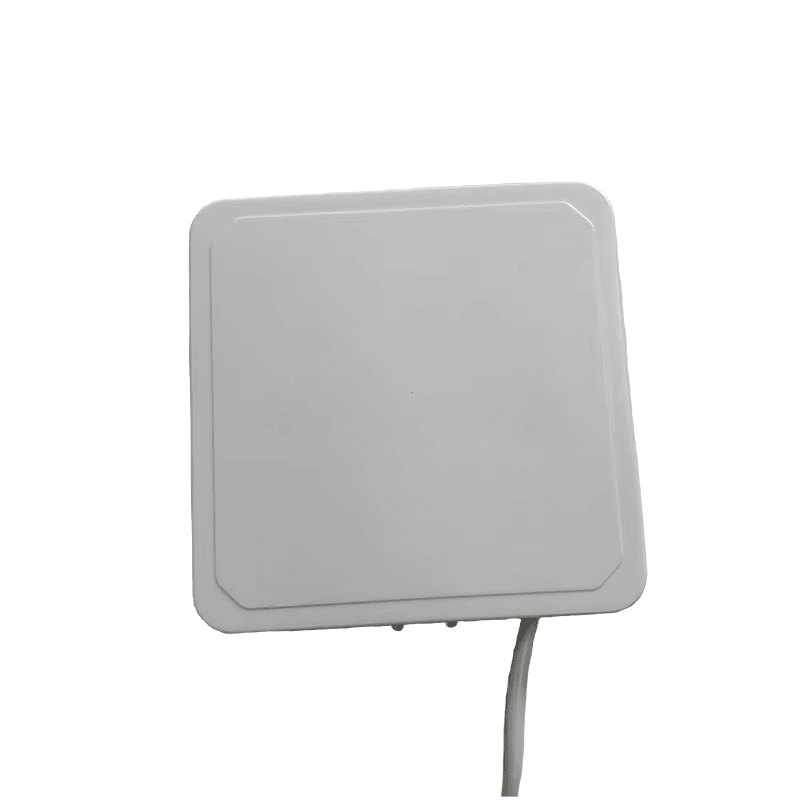

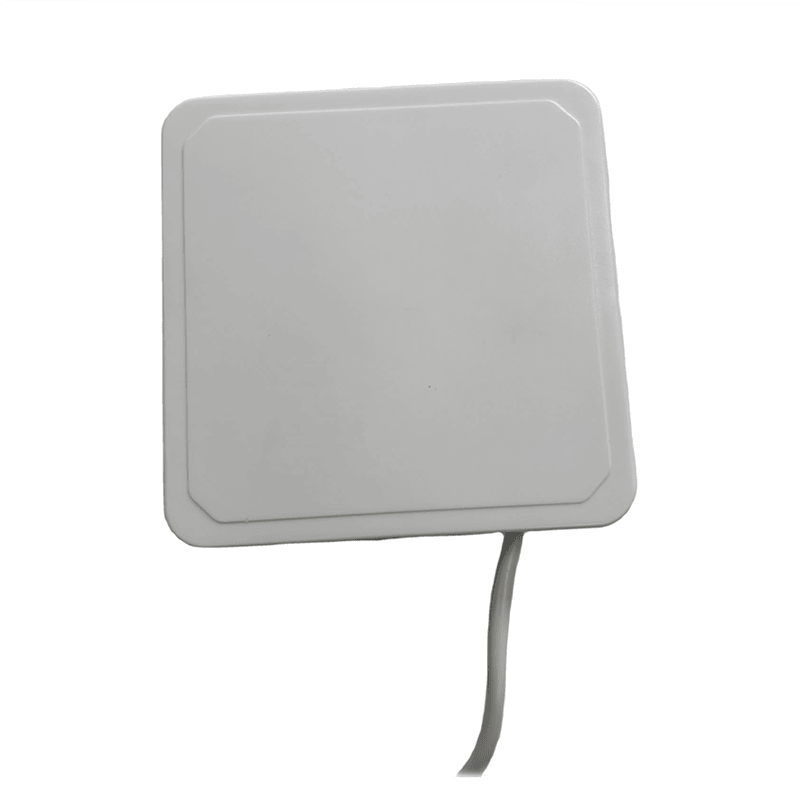

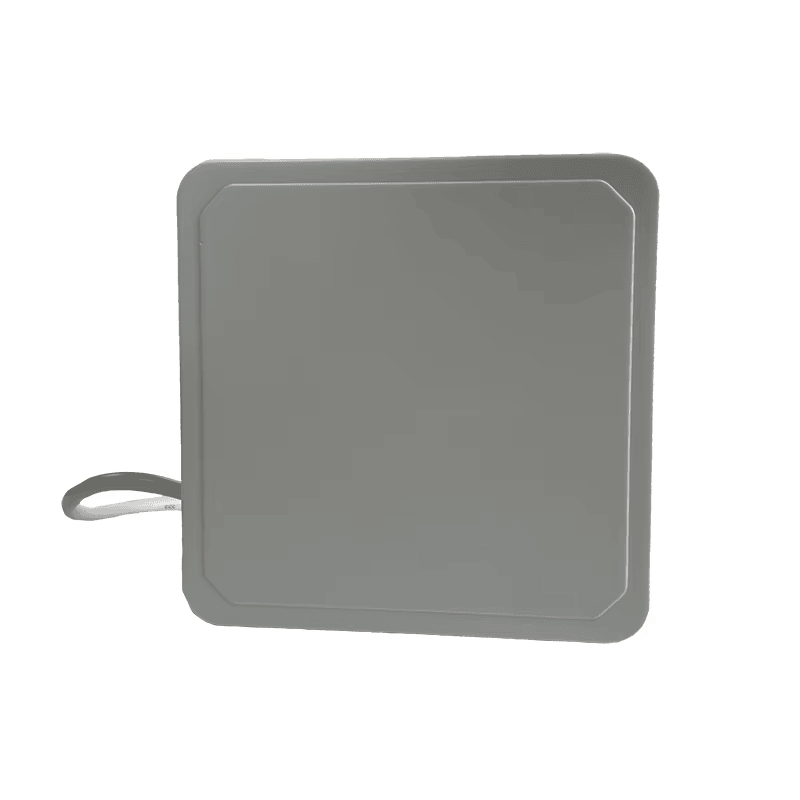

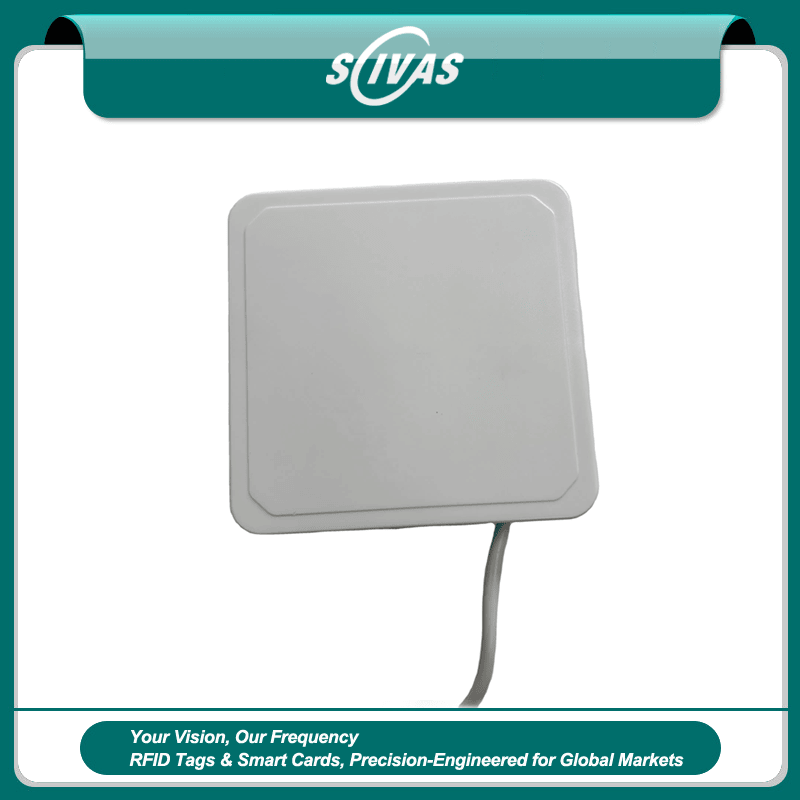

SCIVAS ZK-RFID104 je kompaktan ISO18000-6C RFID čitač dizajniran za UHF projekte kojima je potrebna stabilna identifikacija na srednjem rastojanju bez glomaznosti odvojenog čitača i eksterne antene. On kombinuje modul čitača, ugrađenu 4dBi antenu, industrijske komunikacione interfejse i izdržljivo ABS kućište u jednoj integrisanoj jedinici. Za instalatere, ova struktura smanjuje složenost ožičenja. Za vlasnike sistema, ona stvara kontrolisanu zonu čitanja koju je lakše podesiti za logističke kontrolne tačke, trake za kontrolu pristupa, proizvodne stanice, tačke provere protiv falsifikovanja i ugrađenu opremu.

Ovaj model radi u opcionim UHF opsezima 865–868MHz i 902–928MHz i podržava EPC Class 1 Gen2, koji se obično povezuje sa ISO18000-6C aplikacijama, kao i ISO18000-6B zahteve navedene za uređaj. Njegovo rastojanje čitanja od 3–4m nije pozicionirano kao obećanje dugog dometa, već kao praktična prednost za projekte gde je tačnost važnija od prekomernog pokrivanja. Na vratima skladišta, servisnom pultu, fabričkom nosaču ili uskom prolazu za vozila, kontrolisana zona čitanja pomaže u sprečavanju slučajnih čitanja sa obližnjih kartona, znački ili sredstava.

Kontrolisano čitanje na srednjem rastojanju za stvarne uslove primene

Mnogi UHF sistemi ne uspevaju ne zato što čitaču nedostaje snaga, već zato što je polje čitanja previše široko za proces. ZK-RFID104 koristi integrisanu 4dBi antenu kako bi zona čitanja ostala upravljiva, dok podesiva izlazna snaga do 30dBm daje inženjerima prostor da uravnoteže rastojanje, brzinu i gustinu oznaka. Kada se upari sa odgovarajućim RFID oznakama, čitač može da podrži brzu identifikaciju na tačkama prenosa zaliha, stanicama povratnih kontejnera, u ostavama za alat, na linijama za proizvodnju guma i u zonama praćenja materijala.

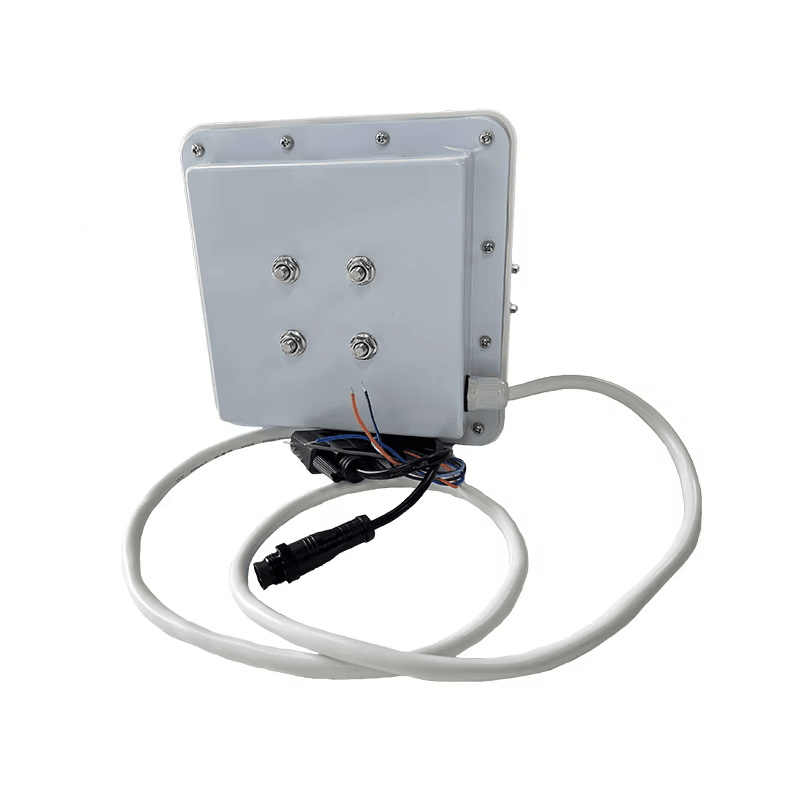

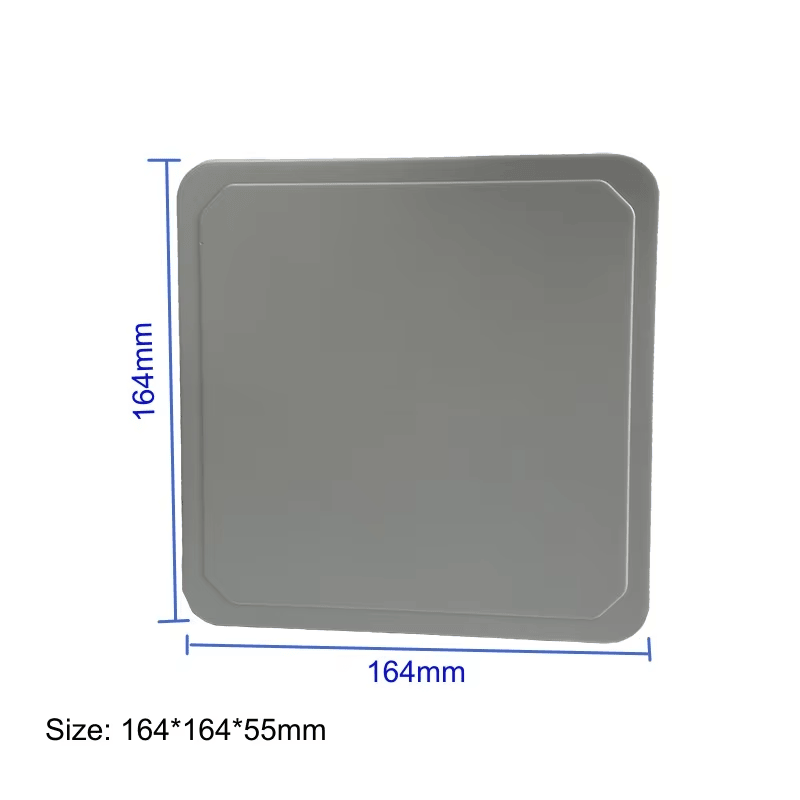

Kompaktno telo dimenzija 164×164×55mm korisno je kada projekat ne može da prihvati veliki fiksni orman čitača ili panel antenu visokog pojačanja. Može se montirati na zid, ram, orman, kiosk ili kućište mašine sa manje izloženih komponenti. Ovo je posebno korisno za OEM proizvođače opreme, integratore sistema za kontrolu pristupa i kompanije za automatizaciju kojima je potreban uredan izgled čitača uz jednostavan pristup za servisiranje.

Interfejsi za kontrolu pristupa i industrijske sisteme

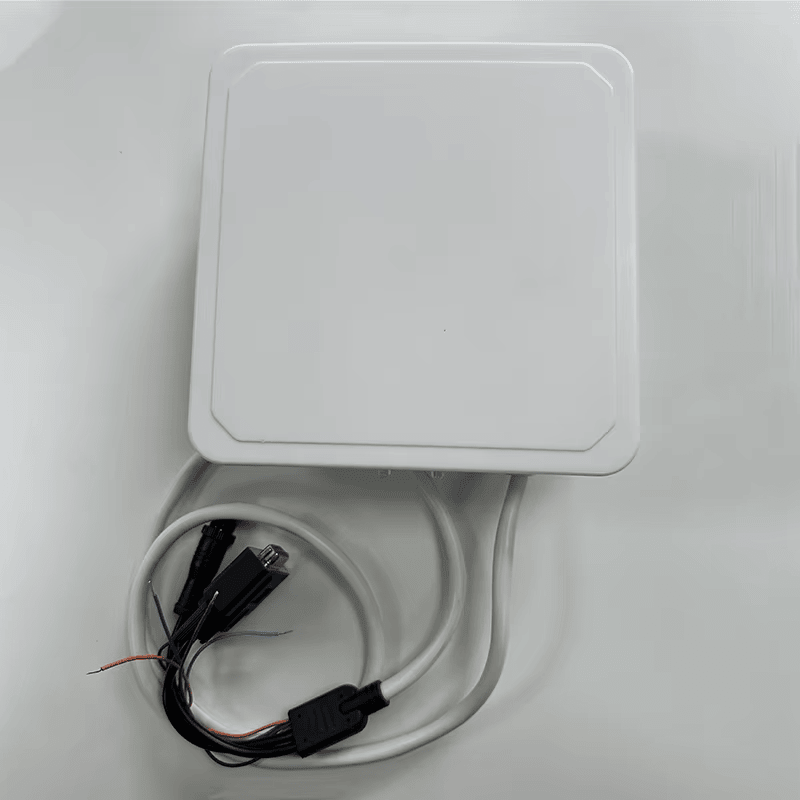

Čitač poseduje RS232, RS485 i Wiegand interfejse, što mu omogućava povezivanje sa kontrolerima, ugrađenim terminalima, industrijskim računarima i kontrolnim panelima za pristup. Wiegand je koristan kada se čitač koristi u blizini ulaza za osoblje ili vozila, dok su RS232 i RS485 pogodniji za razmenu podataka sa automatizovanim uređajima, edge terminalima ili middleware-om. Uređaj takođe podržava FHSS ili prenos na fiksnoj frekvenciji, što pomaže integratorima da čitač prilagode različitim regionalnim i lokacijskim zahtevima.

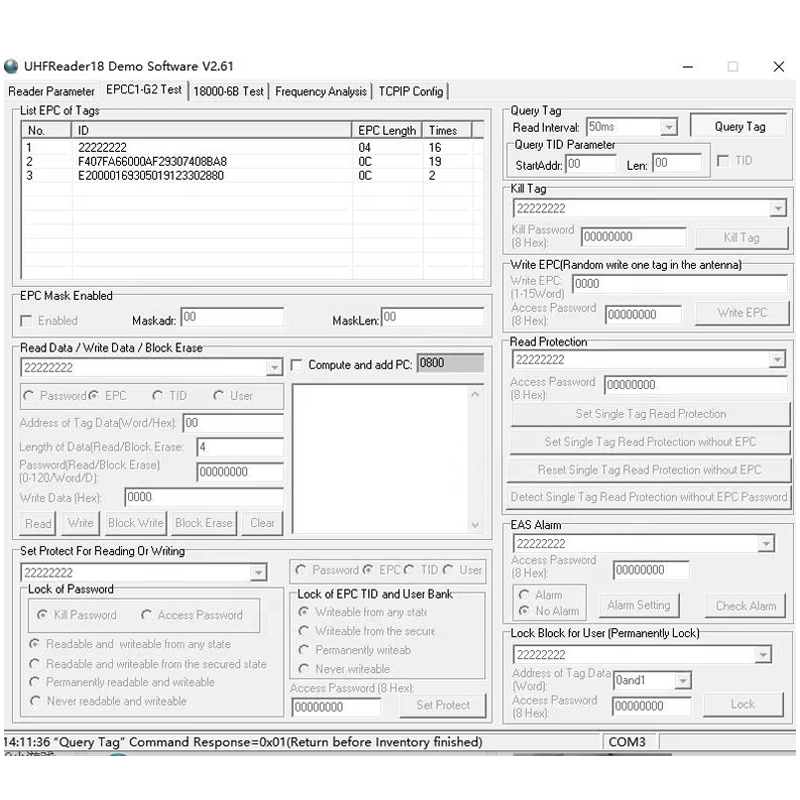

SCIVAS isporučuje DLL i izvorni kod demonstracionog softvera kao podršku sekundarnom razvoju. To je važno za projekte u kojima je klijentu potrebno da integriše RFID podatke u postojeći sistem upravljanja magacinom, sistem izvršenja proizvodnje, platformu za posetioce ili parking aplikaciju. Umesto da uređaj tretiraju kao generički čitač, programeri mogu da koriste dostupne alate za testiranje komandi, proveru odziva tagova i skraćivanje prve faze integracionog ciklusa.

Prikladne primene i usklađivanje tagova

Kao integrisani UHF RFID čitač, ZK-RFID104 je prikladan za sortiranje u logistici, evidenciju imovine, kontrolu pristupa, upravljanje proizvodnim procesom, proveru autentičnosti protiv falsifikovanja i identifikaciju na strani opreme. U logističkom toku može da potvrdi da li je paket ili kontejner sa tagom prošao kroz kontrolisanu poziciju. U scenariju kontrole pristupa može da identifikuje tagove vozila ili ovlašćene UHF kartice sa praktične udaljenosti. U proizvodnom okruženju može da čita tagove pričvršćene na kalupe, alate, gume, palete ili materijale u procesu, bez potrebe za ručnim skeniranjem barkoda.

Za kompletan UHF sistem, izbor taga i pozicija montaže jednako su važni kao i sam čitač. SCIVAS može da pomogne klijentima da procene obične etikete, čvrste tagove, tagove za vozila i transpondere za specifične primene prema materijalu, udaljenosti, načinu kodiranja i izloženosti uslovima okoline. Ako projekat zahteva širu pokrivenost ili drugačiji obrazac polja, naše UHF RFID antene i drugi RFID čitači mogu se razmotriti zajedno sa ovim integrisanim modelom radi izgradnje kompletnije arhitekture.

Zašto izabrati SCIVAS za projekte UHF RFID čitača?

SCIVAS se fokusira na praktičnu RFID proizvodnju i prilagođavanje projektima, a ne na prodaju iz kataloga po principu „jedno rešenje za sve“. Za ovaj ISO18000-6C RFID čitač možemo da razgovaramo o radnoj frekvenciji, logici interfejsa, tipu taga, montaži kućišta, uglu čitanja, vezi sa middleware-om i testiranju uzoraka pre masovne isporuke. Fabrički MOQ počinje od 50 komada, što ga čini prikladnim za distributere, sistemske integratore, OEM proizvođače uređaja i izvođače projekata kojima je potreban kvalitet koji se može ponoviti i stabilno snabdevanje za implementacije UHF čitača.

Pošto stvarna RFID performansa zavisi od tagova, usmerenja antene, podešavanja snage, okolnog metala, kretanja korisnika i softverskog filtriranja, SCIVAS preporučuje testiranje čitača pod uslovima što bližim onima na lokaciji. Naš tim može da pregleda predviđenu primenu, predloži kompatibilne tagove i pruži tehničku komunikaciju pre proizvodnje. Rezultat je čistiji plan implementacije: manje neželjenih očitavanja, jednostavnija instalacija, predvidivija identifikacija i čitač koji odgovara stvarnom radnom toku, a ne samo koji dobro izgleda na specifikaciji.

Često postavljana pitanja

Da li je ovaj ISO18000-6C RFID čitač kompatibilan sa EPC Gen2 tagovima?

Da. ZK-RFID104 podržava EPC Class 1 Gen2, koji se obično koristi u ISO18000-6C UHF RFID aplikacijama. Takođe podržava ISO18000-6B prema specifikaciji proizvoda. Pre konačne implementacije, SCIVAS preporučuje testiranje tačnog materijala taga, formata kodiranja i pozicije montaže, jer performansa čitanja može da varira u zavisnosti od dizajna taga i okruženja za instalaciju.

Koji domet čitanja mogu da očekujem od ZK-RFID104?

Tipičan domet čitanja je oko 3–4m sa ugrađenom 4dBi antenom, ali stvarna distanca zavisi od osetljivosti taga, snage čitača, ugla montaže, interferencija i okolnih materijala. Ovaj domet je posebno koristan kada je projektu potrebna kontrolisana identifikacija na kapiji, radnoj stanici, kiosku ili logističkoj kontrolnoj tački, umesto veoma širokog polja čitanja.

Može li se čitač koristiti za kontrolu pristupa vozila?

Da, može se koristiti u projektima pristupa vozila kada su širina trake, pozicija taga i visina instalacije odgovarajući. Njegov Wiegand interfejs može da se poveže sa mnogim sistemima za kontrolu pristupa, dok kontrolisana UHF zona čitanja pomaže u smanjenju unakrsnog čitanja sa susednih traka. Za šire ulaze, rešenje sa antenom većeg pojačanja ili fiksni čitač može biti bolje.

Koji interfejsi su dostupni za sistemsku integraciju?

Čitač pruža RS232, RS485 i Wiegand interfejse. RS232 je pogodan za kratkoročno povezivanje sa terminalima ili razvojnim pločama, RS485 je koristan za industrijsku komunikaciju na dužim kablovskim deonicama, a Wiegand se široko koristi u panelima za kontrolu pristupa. SCIVAS takođe može da obezbedi DLL i izvorni kod demonstracionog softvera za brže testiranje.

Da li je ugrađena 4dBi antena zamenljiva?

Ovaj model je dizajniran kao integrisani čitač, tako da je 4dBi antena ugrađena u kompaktno kućište, a ne koristi se kao odvojena spoljna antena. Takav dizajn pojednostavljuje montažu i čini zonu čitanja kontrolisanijom. Ako je vašem projektu potreban drugačiji obrazac antene, SCIVAS može da predloži fiksne čitače ili opcije sa odvojenom UHF antenom.

Za koje primene je najbolji ovaj kompaktni UHF RFID čitač?

Dobro je prilagođen za logističke transferne tačke, čvorove kontrole pristupa, kontrolu proizvodnog procesa, verifikaciju protiv falsifikovanja, praćenje alata, identifikaciju guma i ugrađenu samouslužnu opremu. Najbolje primene su one kojima je potrebna stabilna zona čitanja srednjeg dometa, pouzdano prepoznavanje UHF tagova i jednostavno industrijsko povezivanje bez instaliranja velikog ormarića za čitač.

Može li SCIVAS da prilagodi ili podrži OEM integraciju?

SCIVAS može da podrži procenu na nivou projekta, razgovor o OEM integraciji i veleprodajnu isporuku za distributere, sistemske integratore i proizvođače opreme. Možemo da pomognemo u pregledu radne frekvencije, zahteva protokola, logike interfejsa, pozicioniranja čitača i izbora tagova. Za stabilno planiranje proizvodnje, MOQ fabrike počinje od 50 komada za ovu vrstu proizvoda.
