IP68 UHF RFID oznake za montažne betonske elemente

RFID betonske oznake predstavljaju revoluciju za građevinsku industriju, nudeći moćan alat za upravljanje i praćenje betonskih konstrukcija. Ugrađivanjem ovih izdržljivih oznaka u beton tokom procesa izlivanja, postaje dostupno bogatstvo podataka u realnom vremenu, menjajući način na koji razumemo beton i komuniciramo sa njim.

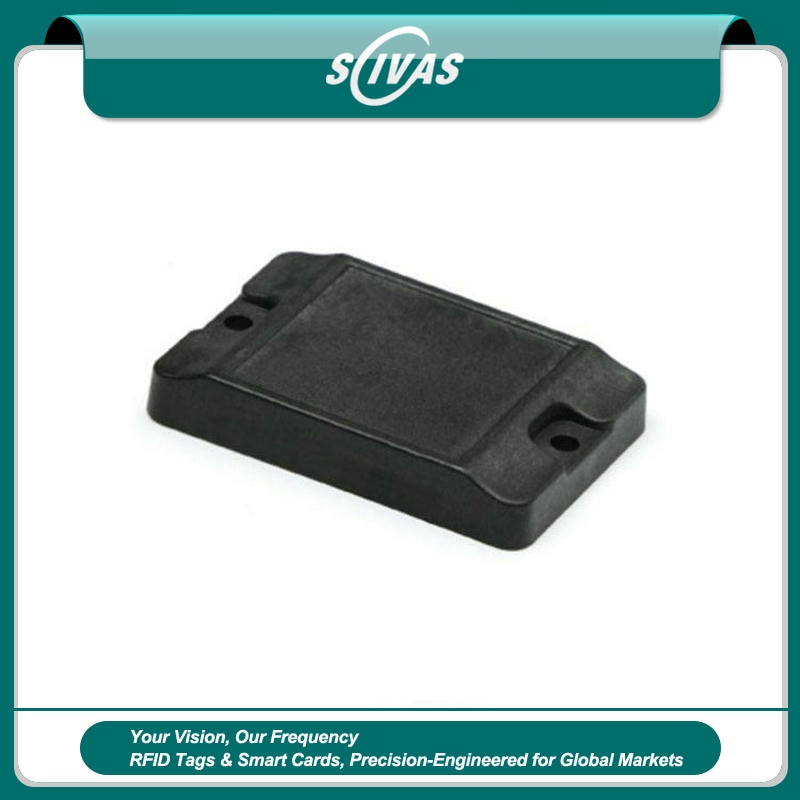

PPS4631-2 je izrađen od PPS materijala, koji predstavlja industrijsku UHF RFID betonsku oznaku - otpornu na visoke temperature, koroziju i udarce

RFID tagovi za sledljivost prefabrikovanog betona

SCIVAS projektuje RFID tagove za prefabrikovani beton za proizvođače kojima je potreban pouzdan digitalni identitet unutar betonskih elemenata pre nego što proizvod napusti kalup. U fabrici prefabrikovanih elemenata, jedan nosač, prag, ploča, šip, stubni blok ili segment tunela može proći kroz pripremu čelične armature, betoniranje, parno negovanje, skladištenje u dvorištu, transport i montažu na gradilištu. Papirna etiketa ili ispisani broj mogu biti prekriveni, oštećeni ili odvojeni od komponente. Ugrađeni UHF tag daje svakom elementu trajni ID koji se može očitati bez otvaranja dokumenata ili izlaganja površine ručnoj inspekciji.

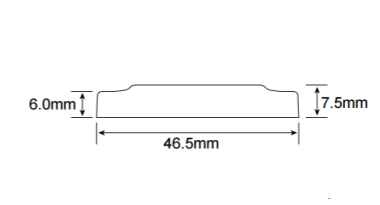

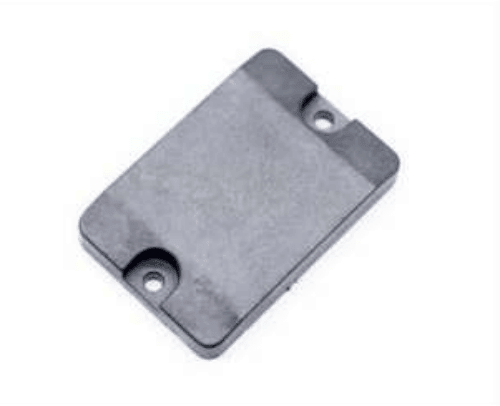

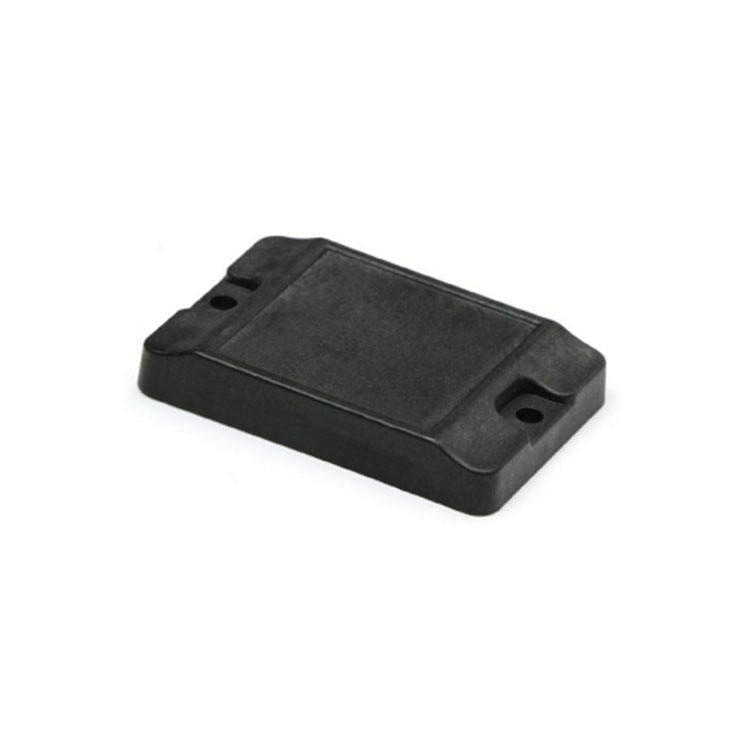

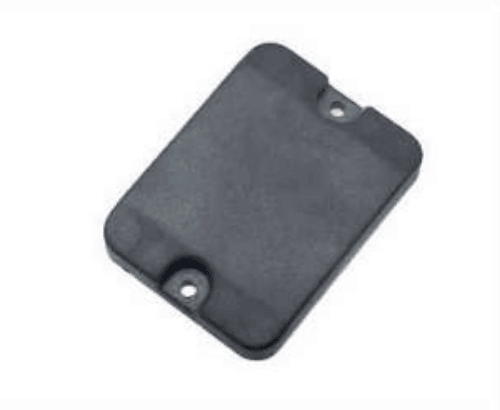

Ovaj betonski tag koristi kompaktno PPS kućište crnog industrijskog tela, dva ojačana otvora za pričvršćivanje i dimenzija je 46 x 31 x 7,5 mm. PPS je izabran jer odolijeva vlazi, koroziji, udarima i alkalnoj sredini koja je uobičajena za materijale na bazi cementa. Za kupce koji upoređuju obične RFID tagove sa proizvodima namenjenim građevinskoj upotrebi, važna razlika nije samo čip, već i način na koji kućište štiti antenu i sklop čipa tokom negovanja, vibracija, rukovanja i dugotrajnog izlaganja na terenu.

Projektovano za negovanje, skladištenje u dvorištu i infrastrukturne objekte

Model PPS4631-2 izrađen je sa Alien H9 čipom i podržava UHF frekvencijske opcije od 902–928 MHz i 866–868 MHz prema ISO 18000-6C i EPCglobal C1 Gen2. Uz odgovarajuću snagu čitača i konfiguraciju antene, udaljenost čitanja može dostići do 2,5 m sa 4W EIRP čitačem. Kada je tag ugrađen na dubini od 50–100 mm, uslovi testiranja sa R2000 POS čitačem na 30 dBm pokazali su tipičnu udaljenost čitanja od oko 2,0 m. Stvarni rezultati zavise od gustine betona, rasporeda armature, nivoa vlage, ugla antene, izlazne snage čitača i konačne pozicije ugradnje.

Proizvodnja prefabrikovanog betona često uključuje toplotu, vlagu, hemijske dodatke i skladištenje na otvorenom. Ova oznaka je predviđena za radnu temperaturu od -20°C do 100°C i temperaturu skladištenja od -40°C do 200°C. Takođe je prošla test na visokoj temperaturi od 220°C u trajanju od 120 minuta, kontinuirano tokom 30-dnevnog perioda testiranja. Za projekte u kojima kupci takođe pregledaju RFID oznake za visoke temperature, ovaj proizvod pruža opciju fokusiranu na građevinarstvo sa malim kućištem, IP68 zaštitom i načinima ugradnje koji odgovaraju betonskim komponentama, a ne opštoj industrijskoj opremi.

Opcije ugradnje za fabrike prefabrikovanog betona

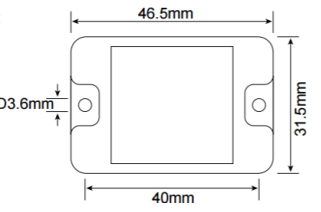

Oznaka može biti ugrađena tokom livenja, pričvršćena zakivkom ili montirana vijcima prema dizajnu komponente. Za ugradnju tokom livenja, preporučena dubina ugrađivanja je 50–100 mm, što omogućava da oznaka ostane zaštićena, a istovremeno podržava praktično UHF očitavanje. Za mehaničko pričvršćivanje, oznaka ima prečnik otvora od 3,6 mm i može da radi sa vijcima M3.0; zakivci se takođe mogu postaviti u skladu sa procesom montaže kupca'. Ova fleksibilnost pomaže fabrikama da koriste isti proizvod za identifikaciju na različitim prefa oblicima, kalupima i procesima negovanja betona.

Svaka oznaka može da podrži skladištenje podataka 10 godina ili do 100.000 ciklusa upisa, što je čini pogodnom za evidenciju životnog ciklusa, a ne samo za kratkoročno označavanje serija. SCIVAS može da obezbedi unapred upisane kodove, laserske kodove i štampanje logotipa, tako da kupci mogu da povežu fizičku oznaku sa ERP, MES, sistemima za kontrolu kvaliteta, otpremu, održavanje ili upravljanje imovinom. Kada fabrici treba jača identifikacija za kalupe, police, kontejnere ili grubu opremu na otvorenom, povezane Izdržljive RFID oznake takođe mogu da se razmotre kao deo šireg plana praćenja na nivou lokacije.

Gde ova RFID oznaka za beton stvara vrednost

U proizvodnji, oznaka pomaže da se svaki prefabrikovani element poveže sa informacijama o šarži, brojem kalupa, mešavinom betona, evidencijom operatera, vremenom negovanja, rezultatom inspekcije i statusom isporuke. U skladištima, radnici mogu da skeniraju proizvode bez oslanjanja samo na vidljive oznake, što je korisno kada su komponente naslagane, izložene vremenskim uslovima ili čekaju na ugradnju duži period. U infrastrukturnim projektima, ugrađeni ID može da podrži praćenje komponenti mostova, upravljanje stubovima, evidenciju obloga tunela, sledljivost železničkih pragova i dokumentaciju o održavanju nakon ugradnje.

Za sistemske integratore i proizvođače prefabrikovanog betona, vrednost je pouzdaniji most podataka između fizičkog betonskog elementa i digitalnog projektnog fajla. Umesto da se RFID tretira kao uklonjiva etiketa, ova oznaka je dizajnirana kao deo identiteta komponente' tokom njenog životnog ciklusa. SCIVAS može da pomogne u proceni izbora čipa, formata kodiranja, očekivanja u pogledu distance očitavanja, testiranja uzoraka i detalja ugradnje pre masovne proizvodnje. Rezultat je praktično RFID rešenje za betonske oznake za fabrike i infrastrukturne timove kojima je potrebna izdržljiva identifikacija od livenja do radnog veka.

Često postavljana pitanja

P1: Da li su ove RFID oznake pogodne za prefabrikovane betonske komponente?

Da. Oznaka je projektovana za prefabrikovane betonske elemente kao što su pragovi, nosači, ploče, šipovi, tunelski segmenti, stubovi i delovi mostova. Može se ugraditi tokom livenja ili mehanički pričvrstiti kada proizvodni proces zahteva površinsku montažu. Glavna namena je da se trajni digitalni ID održi povezan sa svakim betonskim elementom kroz proizvodnju, skladištenje, isporuku i kasniju inspekciju.

P2: Kako treba instalirati oznaku u beton?

Za ugrađenu instalaciju, SCIVAS preporučuje postavljanje oznake 50–100 mm unutar betona, u zavisnosti od strukture elementa i zahteva za čitanje. Oznaka se može instalirati i zakivkom ili zavrtnjem. Njena montažna otvora imaju prečnik bušenja 3,6 mm, a zavrtnji M3.0 se mogu koristiti kada je mehanička montaža poželjna.

P3: Koji čip, frekvenciju i protokol koristi ova RFID oznaka za beton?

Oznaka PPS4631-2 koristi Alien H9 čip i podržava UHF opsege od 902–928 MHz i 866–868 MHz. Prati ISO 18000-6C i EPCglobal C1 Gen2. Uz odgovarajući čitač i konfiguraciju antene, razdaljina čitanja može dostići do 2,5 m, dok je ugrađeno čitanje na dubini od 50–100 mm obično oko 2,0 m pod testiranim uslovima.

P4: Može li ova RFID oznaka da izdrži toplotu, vlagu i izlaganje spoljašnjim uslovima?

Kućište je izrađeno od PPS, materijala izabranog zbog otpornosti na toplotu, vlagu, koroziju i udarce. Oznaka ima IP68 zaštitu, radi od -20°C do 100°C i može se skladištiti od -40°C do 200°C. Takođe je prošla test na 220°C u trajanju od 120 minuta tokom neprekidnog 30-dnevnog perioda verifikacije.

P5: Može li SCIVAS da prilagodi oznaku pre isporuke?

SCIVAS može unapred upisati EPC kodove, laserski označiti vidljive brojeve i odštampati logo kada projekat zahteva jasniju fizičku identifikaciju. Ove usluge pomažu kupcima da povežu oznaku sa internim bazama podataka, datotekama kvaliteta, proizvodnim serijama ili evidencijom imovine pre nego što oznake stignu u fabriku prefabrikovanih elemenata, smanjujući ručni rad na kodiranju tokom instalacije.

P6: Koji faktori utiču na razdaljinu čitanja nakon ugradnje?

Na performanse čitanja utiču dubina ugradnje, vlaga u betonu, čelična armatura, snaga čitača, pojačanje antene, smer antene i okruženje na gradilištu. Iz tog razloga, SCIVAS preporučuje testiranje uzoraka pre instalacije velikih razmera. Testiranje pomaže da se potvrdi najbolji položaj oznake i konfiguracija čitača za stvarnu prefabrikovanu strukturu kupca'.

P7: Može li oznaka da podrži upravljanje životnim ciklusom nakon instalacije?

Da. Oznaka može da podrži dugoročne evidencije održavanja kada je svaki ID povezan sa digitalnom datotekom koja sadrži datum proizvodnje, informacije o mešavini, rezultate inspekcije, evidenciju isporuke, lokaciju instalacije i istoriju servisiranja. To je čini korisnom ne samo za sledljivost u fabrici već i za upravljanje životnim ciklusom infrastrukture nakon što se betonski element ugradi.
