IP68 PCB RFID oznake za praćenje metalnih mašina

PCB RFID oznaka za metalne površine izrađena je od FR-4 materijala, što obezbeđuje IP68 zaštitu za vrhunsku pouzdanost i trajnost. Visoko je otporna na temperaturu, što je čini pogodnom za upotrebu u različitim teškim uslovima.

Oznaka se može instalirati na različite načine, kao što su zavrtnji, zakovice, lepkovi ili drugi odgovarajući pričvršćivači. Kompatibilna je sa ISO18000-6C (EPC C1G2) protokolom i ima jedinstveni globalni ID, što je čini pogodnom za širok spektar aplikacija za praćenje i upravljanje imovinom.

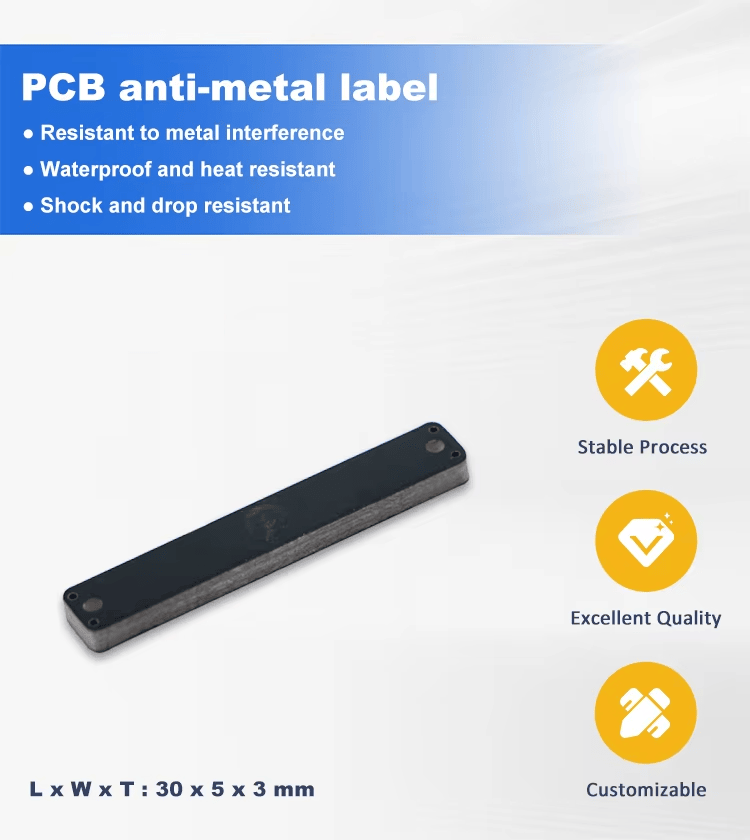

Primene:

1. Metalna okruženja

2. Praćenje imovine - oprema, delovi, kontejneri

3. Kontrola zaliha

4. Logistika

5. Petrohemija

6. Automobilska industrija

7. Bezbednost

8. Praćenje gasnih boca

9. Spoljne primene, npr. bilbordi

PCB RFID tagovi napravljeni za praćenje mašina

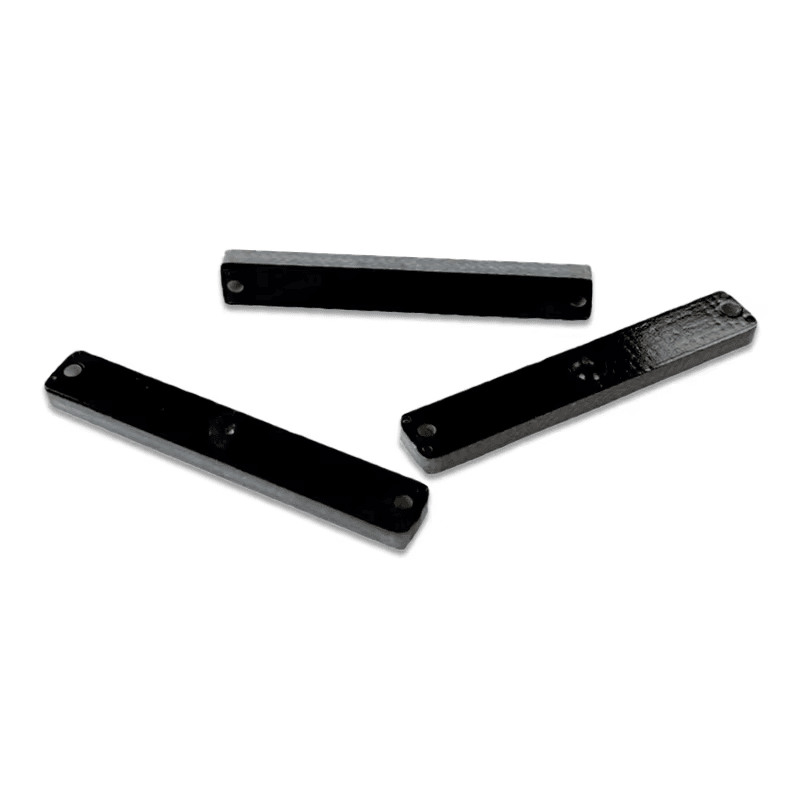

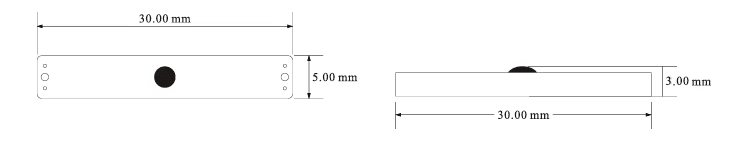

SCIVAS razvija RFID tagove za praćenje mašina za fabrike kojima je potrebna pouzdana identifikacija na metalnoj opremi, proizvodnom alatu, rezervnim delovima i mobilnoj industrijskoj imovini. P3005-3 je kompaktan FR4 PCB tag napravljen za upotrebu na metalu, pa rešava čest problem u upravljanju imovinom mašina: obične etikete često gube performanse kada se postave direktno na čelik, aluminijum, ramove, kućišta ili uske mehaničke površine. Sa tankim telom od 30×5×3mm i težinom od samo 0,8g, ovaj tag može da se pričvrsti na male delove mašina bez promene izgleda, ravnoteže ili rukovanja imovinom.

Ovaj model je posebno pogodan kada je tačka praćenja vredna, ali fizički ograničena. Radionica može imati potrebu da identifikuje prihvatne elemente za sečenje, zamenljive alatne sklopove, merne kalibre, robotske hvataljke, kolica za održavanje, ploče kalupa, metalne kontejnere ili komponente kompaktne opreme. U takvim uslovima velika kruta oznaka može biti teška za montažu, dok standardna nalepnica može biti preslaba na metalu. P3005-3 inženjerima pruža čistije rešenje: malu, krutu PCB RFID oznaku za metal koja održava stabilne UHF performanse na metalnoj imovini.

Stabilne UHF performanse na metalnoj opremi

P3005-3 podržava EPC C1G2 i ISO18000-6C, što ga čini kompatibilnim sa mnogim UHF RFID sistemima za praćenje imovine koji se koriste u proizvodnji, održavanju, kontroli zaliha i industrijskoj logistici. Standardna konfiguracija čipa je NXP Ucode 8, sa EPC 128 bita i TID 96 bita. Ova memorijska struktura je praktična za kodiranje ID oznaka imovine, povezivanje svake etikete sa evidencijom mašine i proveru originalnog identiteta čipa tokom inspekcije. Zadržavanje podataka je više od 10 godina, a etiketa podržava do 100.000 ciklusa prepisivanja, što pomaže dugoročnim programima u kojima se evidencija opreme može ažurirati tokom više servisnih perioda.

Domet čitanja zavisi od čitača, antene, veličine metala, pozicije montaže i interferencije na lokaciji, ali stari testni podaci pokazuju snažne performanse za etiketu ove veličine. Pod FCC uslovima, fiksni čitač može da dostigne oko 17,5m na metalnoj referenci 15×2cm i oko 7,0m na metalnoj referenci 14×14cm. Ručni čitač može da dostigne oko 6,0m na metalnoj referenci 15×2cm i oko 2,5m na metalnoj referenci 14×14cm. To čini etiketu korisnom i za provere kretanja opreme na kapijama i za osoblje za održavanje koje koristi ručnu verifikaciju tokom revizija.

Dizajniran za fabričke uslove i izlaganje na otvorenom

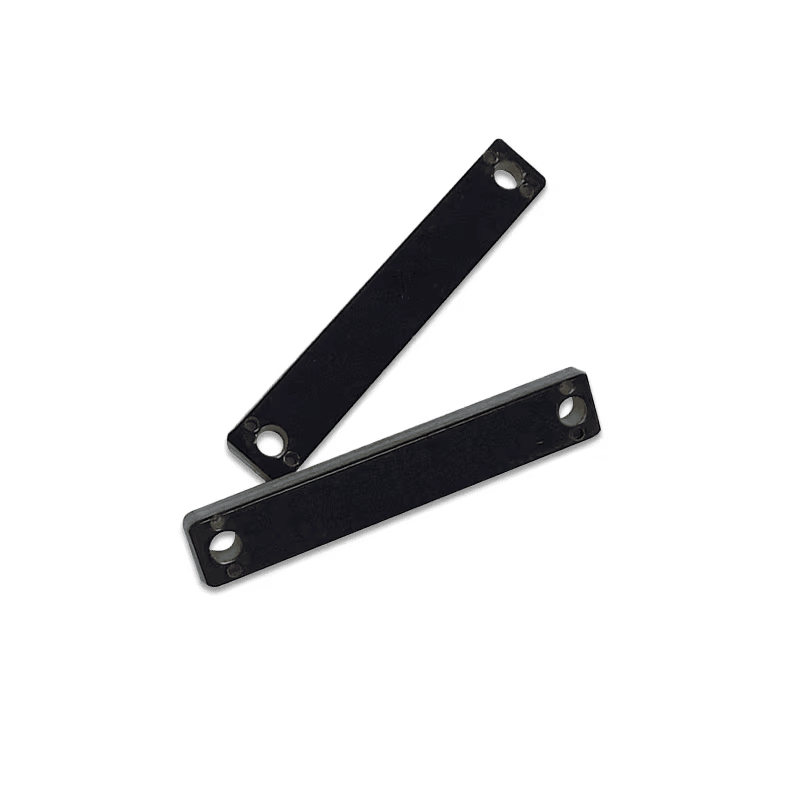

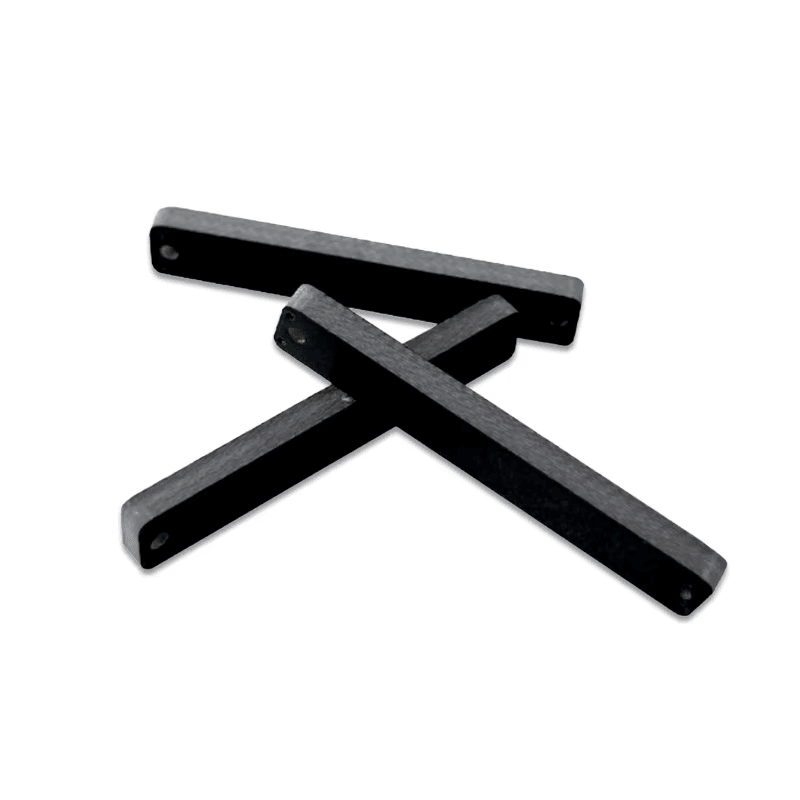

Okruženja sa mašinama retko su blaga. Etikete mogu biti izložene vibracijama, uljnoj magli, prašini, rutinama čišćenja, temperaturnim promenama, skladištenju na otvorenom ili ponovljenom kontaktu tokom rukovanja. P3005-3 je izrađen od FR4 i ima IP68 ocenu, što pruža zaštitu od prašine i prodora vode. Radi od -40 do +85°C i može da preživi od -40 do +150°C, što etiketi daje širu toleranciju za skladištenje, transport i zahtevne industrijske lokacije. Ocena vlažnosti dostiže 98% bez kondenzacije, što podržava upotrebu u skladištima, prerađivačkim postrojenjima, dvorištima na otvorenom i objektima sa sezonskom vlagom.

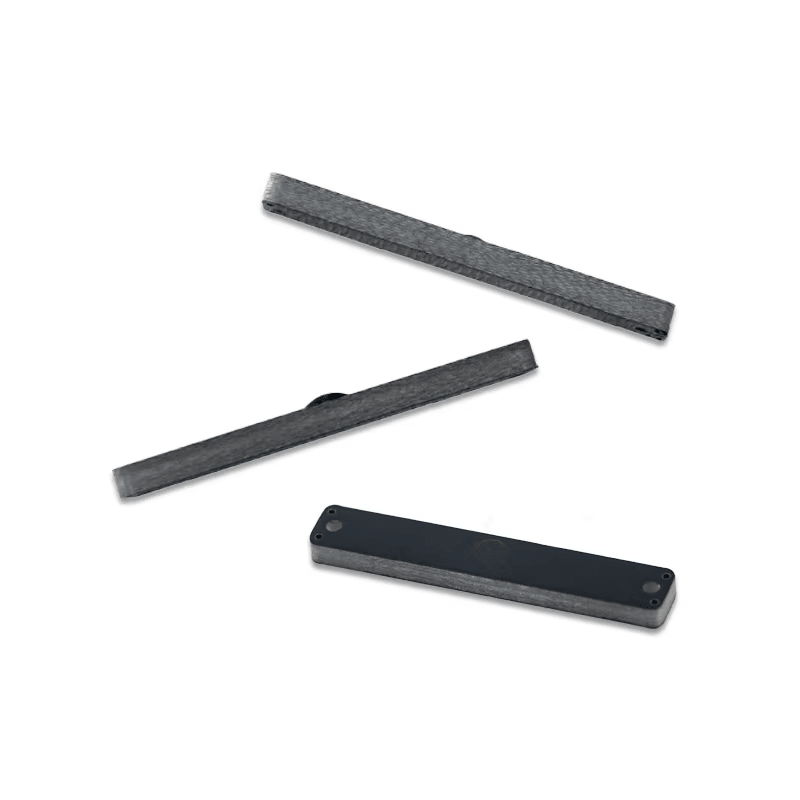

Montaža se može uskladiti sa strukturom imovine. 3M lepak je pogodan za čiste, ravne metalne površine gde je potrebna brza instalacija. Zakovice, zavrtnji i magnetne opcije mogu se izabrati kada je potrebno jače zadržavanje ili montaža koja se može ukloniti. Za mašine visoke vrednosti obično preporučujemo testiranje mesta montaže pre masovnog uvođenja, jer čak i UHF etiketa visokih performansi može biti pod uticajem obližnjih ivica, zaklanjanja, zakrivljenih površina ili okolnih metalnih sklopova. Kao fabrički dobavljač RFID etiketa za metalne površine, SCIVAS može pomoći u pregledu radnog okruženja i izboru odgovarajućeg načina montaže.

Prilagođavanje za upravljanje imovinom mašina

Za RFID oznake za mašine i opremu, fizička oznaka je samo jedan deo projekta. Kupci često zahtevaju da svaka oznaka odgovara postojećoj bazi podataka imovine, procesu barkodiranja, ERP zapisu ili sistemu za održavanje. SCIVAS podržava kodiranje, štampanje serijskih brojeva, štampanje barkodova, štampanje logotipa i usluge dizajna. Ove opcije pomažu integrativnim partnerima i krajnjim korisnicima da implementiraju oznaku bez dodatnog rada na etiketiranju nakon isporuke. Kada isti ID mašine moraju da čitaju i ljudski operateri i RFID softver, štampanje barkoda i vidljivog broja može smanjiti greške tokom instalacije i kasnijeg otklanjanja problema.

P3005-3 se takođe uklapa u mešovite identifikacione sisteme. Fabrika može koristiti skeniranje barkoda za jeftin potrošni materijal, UHF RFID za fiksnu opremu i ručne čitače za kontrolu izuzetaka. Kada se upari sa odgovarajućim RFID industrijskim čitačima, ova kompaktna PCB etiketa može podržati brže popise, manje propuštene imovine i bolju vidljivost mašina koje se kreću između radnih stanica, servisnih zona, zona podizvođača ili skladišta. Za projekte kojima su potrebne RFID etikete za praćenje mašina i opreme na brojnim metalnim površinama, SCIVAS može obezbediti uzorke od MOQ 50 komada i podržati dalje testiranje pre masovne proizvodnje.

Često postavljana pitanja

Zašto koristiti PCB RFID oznake za praćenje mašina umesto običnih RFID etiketa?

Obične RFID etikete često gube stabilnost čitanja kada se postave direktno na metal, jer metalna površina menja ponašanje antene. PCB oznaka za metalne površine je dizajnirana sa strukturom koja funkcioniše sa metalnom podlogom. Za praćenje mašina, to pomaže u održavanju konzistentnijeg čitanja na ramovima opreme, alatima, učvršćenjima, kućištima i drugoj industrijskoj metalnoj imovini.

Na kojim vrstama mašina ili opreme se može koristiti P3005-3?

P3005-3 je pogodan za kompaktnu metalnu imovinu kao što su mašine alatke, kalupi, šabloni, merni instrumenti, kolica, police za skladištenje, rezervni delovi, robotske komponente i oprema za inspekciju. Njegova uska veličina od 30×5×3mm čini ga korisnim tamo gde veće čvrste oznake ne mogu da stanu. Konačnu podobnost ipak treba potvrditi testiranjem na licu mesta ili na uzorku.

Na kojoj udaljenosti se može čitati ova RFID oznaka za mašine?

U navedenim FCC podacima o testiranju, performanse sa fiksnim čitačem dostižu oko 17,5m na metalnoj referenci od 15×2cm i 7,0m na metalnoj referenci od 14×14cm. Performanse sa ručnim čitačem dostižu oko 6,0m i 2,5m pod istim metalnim referencama. Stvarna udaljenost zavisi od snage čitača, postavke antene, instalacije i uslova na lokaciji.

Može li RFID oznaka da preživi surove fabričke uslove?

Da. Oznaka koristi FR4 materijal, ima IP68 zaštitu, podržava 98% nekondenzujuće vlažnosti, radi od -40 do +85°C i preživljava od -40 do +150°C. Ove specifikacije je čine praktičnom za mnoge fabričke, skladišne, spoljne i servisne sredine u kojima oznake mogu biti izložene prašini, vlazi i temperaturnim varijacijama.

Koji metod instalacije je najbolji za metalne mašine?

Najbolji način montaže zavisi od površine predmeta i zahteva za trajnošću. 3M lepak je brz za čiste ravne površine, dok su montaža zavrtnjem ili zakovicom bolji za dugoročnu mehaničku čvrstoću. Magnetna montaža može biti korisna za identifikaciju koja se može uklanjati. Za mašine koje se kreću ili vibriraju, fizičko pričvršćivanje je obično sigurnije od samog lepka.

Može li SCIVAS da kodira i štampa tagove pre otpreme?

Da. SCIVAS može da podrži EPC kodiranje, štampanje serijskog broja, štampanje barkoda, štampanje logotipa i prilagođavanje dizajna. Unapred kodirane oznake pomažu kupcima da povežu svaki predmet sa listom sredstava pre instalacije, dok štampani brojevi ili barkodovi omogućavaju tehničarima da vizuelno provere isti zapis o mašini tokom postavljanja i provera održavanja.

Da li je ova oznaka pogodna za dugoročno upravljanje sredstvima mašina?

Pogodna je za dugoročne programe jer pruža više od 10 godina skladištenja podataka i podržava do 100.000 ciklusa prepisivanja. Kompaktno FR4 telo, IP68 zaštita i dizajn za montažu na metal čine je korisnom za inventare opreme, sisteme preventivnog održavanja, kontrolu iznajmljene mehanizacije i sledljivost proizvodnih sredstava.

Spisak PCB RFID oznaka za metalne površine

Napomena: Dometi čitanja navedeni u tabeli ispod mogu se značajno razlikovati od stvarnih rezultata zbog razlika u uslovima testiranja. Za tačne rezultate uvek ih proverite praktičnim testiranjem.


  P3005-3 tehnički list proizvoda
