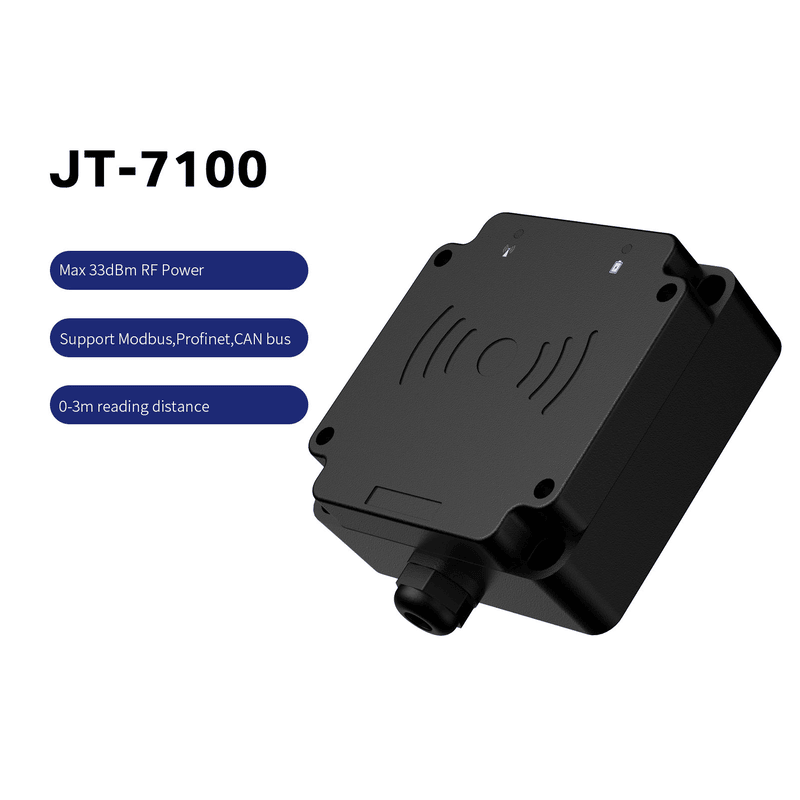

Industrijski UHF RFID čitač za automatizaciju fabrike

JT-7100 je visokonamenski industrijski UHF RFID čitač. 1. Proizvodi se 100% testiraju pre napuštanja fabrike kako bi se obezbedila stabilnost tokom upotrebe. 2. Sopstveni razvoj i proizvodnja, uz podršku za prilagođavanje i OEM. 3. Bogati komunikacioni interfejsi: RS232, RS485, RJ45, WIFI, Profinet, CAN bus, itd.

JT-7100 je visokonamenski industrijski UHF RFID čitač.

1. Proizvodi su 100% testirani pre napuštanja fabrike kako bi se osigurala stabilnost tokom upotrebe.

2. Sopstveni razvoj i proizvodnja, podrška za prilagođavanje i OEM.

3. Bogati komunikacioni interfejsi: RS232, RS485, RJ45, WIFI, Profinet, CAN bus, itd.

4. Podrška za onlajn nadogradnju firmvera putem RS232, RJ45, WIFI, 4G.

5. Mrežni uređaji podržavaju MQTT protokol.

6. Napajanje širokog napona 9-36V / Podrška za POE napajanje

7. Podrška za Modbus Tcp/IP i Modbus RTU protokole, može se direktno povezati na PLC

8. Integrisani RF čip, stabilnije performanse modula, pogodniji za zahtevna i oštra aplikaciona okruženja

9. Hardversko kolo sa ugrađenim watchdog-om.

Naše prednosti:

1. Proizvodi su 100% testirani pre napuštanja fabrike kako bi se osigurala stabilnost tokom upotrebe.

2. Sopstvena fabrika podržava prilagođavanje i OEM.

3. Proizvodi su široko korišćeni i verifikovani od strane poznatih domaćih i stranih kupaca.

4. Bogati komunikacioni interfejsi, podrška za nadogradnju firmvera putem mreže.

5. 2 godine besplatne garancije.

6. Raznovrsni scenariji primene.

Karakteristike:

- Podržava više komunikacionih interfejsa: RS232, RS485, Modbus RTU, Modbus TCP/IP, Profinet i CAN Bus

- Podesiva RF snaga, sa maksimalnom daljinom čitanja od 3m

- Podržava različite režime rada: tajmerski, master-slave i trigger

- Opremljen zujalicom za čitanje kartica i LED indikatorima statusa

- Kompaktan i lagan dizajn, jednostavan za integraciju sa opremom industrijske proizvodne linije

- Industrijski dizajn, čvrst i izdržljiv, sa IP67 nivoom zaštite pogodnim za zahtevna industrijska okruženja

- Koristi sopstvene visokonamenske algoritme za prepoznavanje RFID tagova razvijene uz intelektualnu svojinu

- Inteligentno softversko nadgledanje obezbeđuje stabilan rad 24/7 bez padova

- Dizajn donjeg poklopca sa gvozdenim pločicama za praktičnu instalaciju na industrijskim proizvodnim linijama

- Podržava EPC global UHF Class 1 Gen 2 / ISO 18000-6C RFID tagove

Parametri proizvoda:

Oblasti primene:

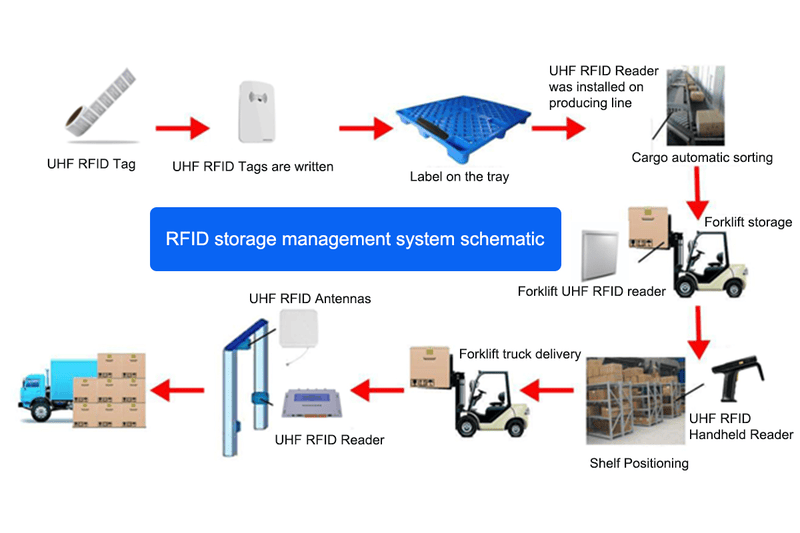

1. Automatizovano upravljanje industrijskom proizvodnom linijom, primene u logističkoj industriji

2. Primene u vozilima komunalnih službi

3. Primene u detekciji u metrou

Industrijski RFID čitač za automatizaciju fabrike

Napravljen za identifikaciju na proizvodnoj liniji gde je PLC tajming važan

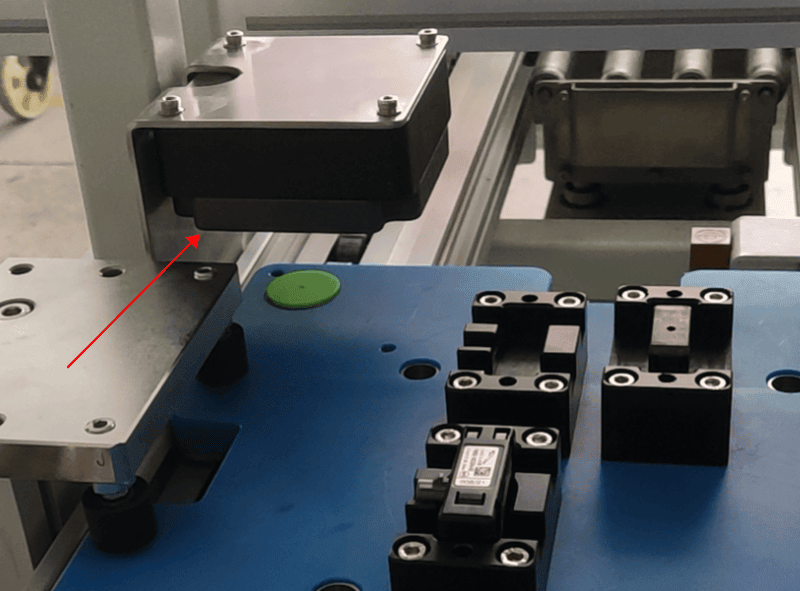

SCIVAS JT-7100 je industrijski RFID čitač za projekte fabričke automatizacije kojima je potrebna stabilna UHF identifikacija na fiksnim radnim tačkama. Dizajniran je za proizvodne linije, automatizovane prihvatnice, logističke trake, inspekcijske stanice i ćelije opreme u kojima kontroler mora da zna koji označeni deo, tacna, paleta, alat ili povratni kontejner je prisutan pre nego što počne sledeća radnja. Umesto da RFID tretira kao poseban uređaj za prikupljanje podataka, JT-7100 je napravljen kao čitač na strani fabrike koji može da stoji blizu mašine i komunicira sa upravljačkim slojem preko industrijskih interfejsa.

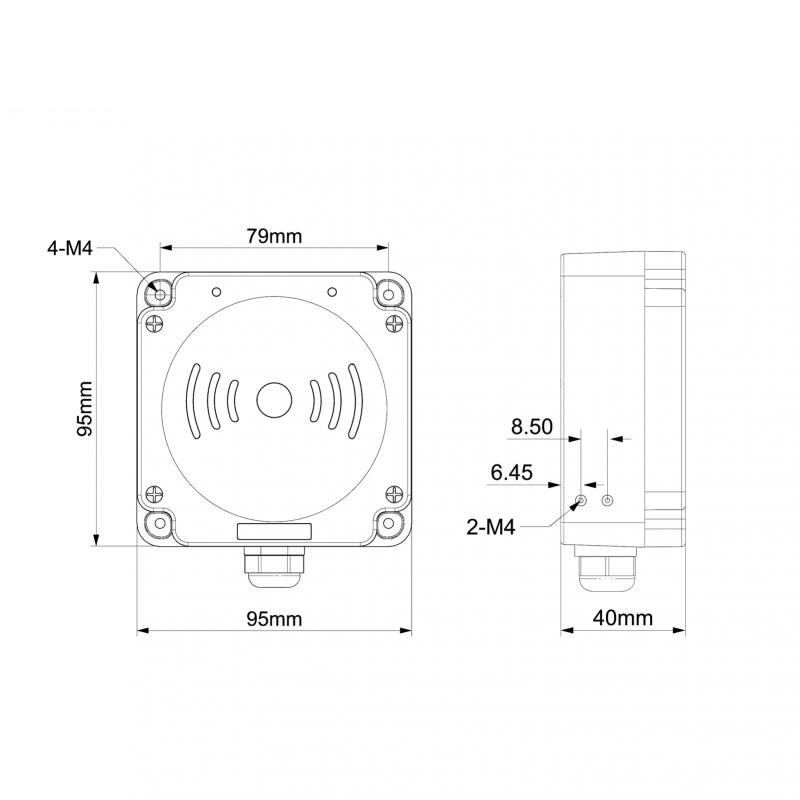

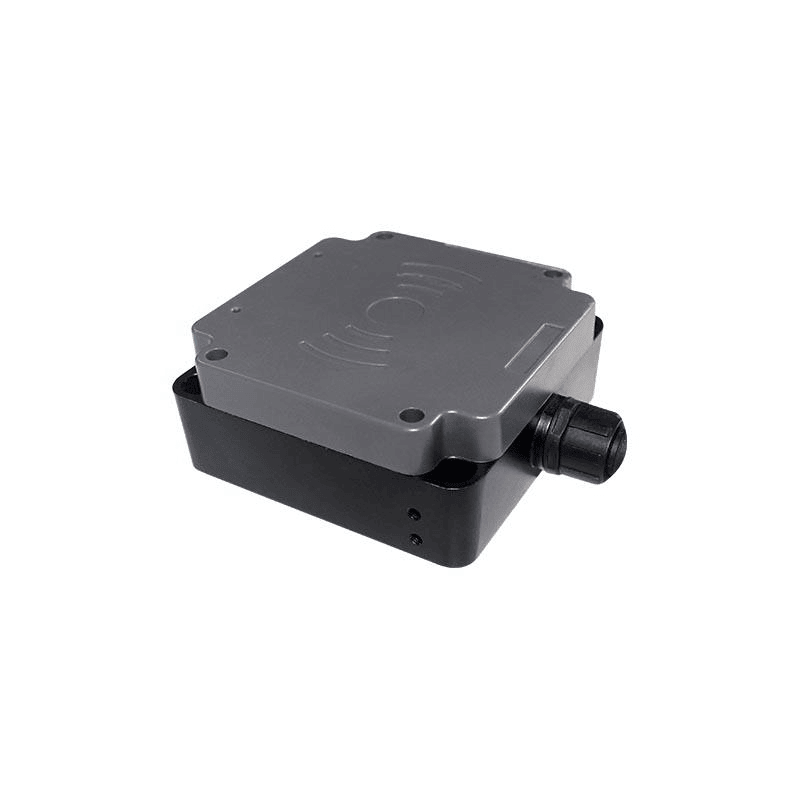

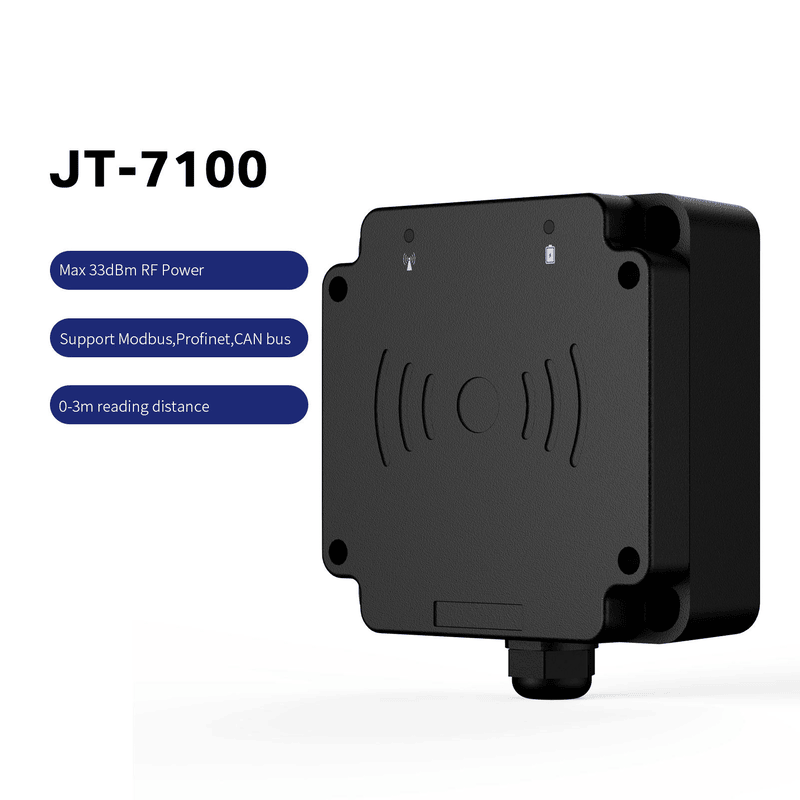

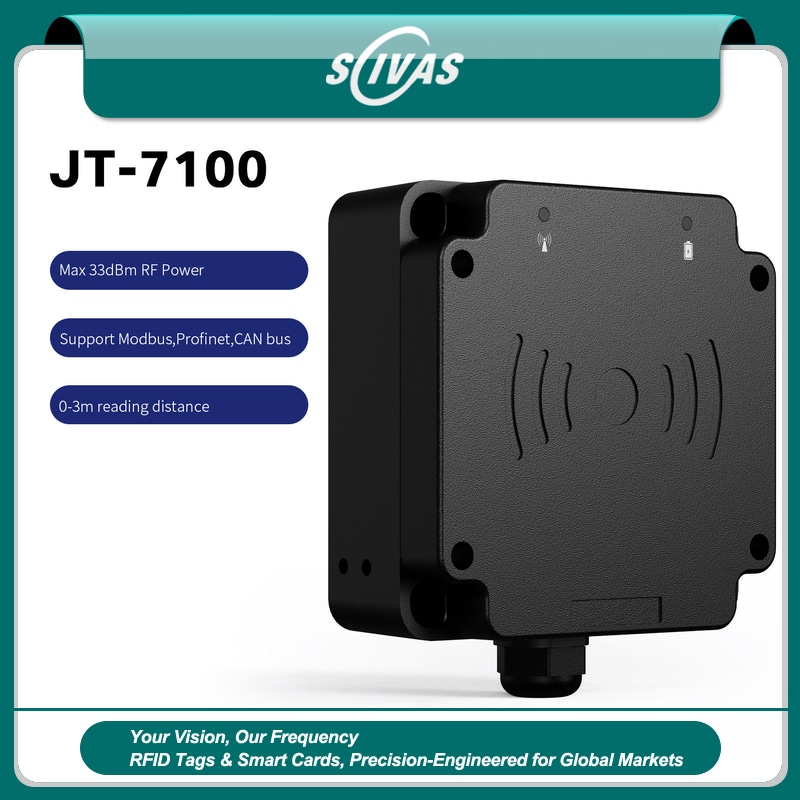

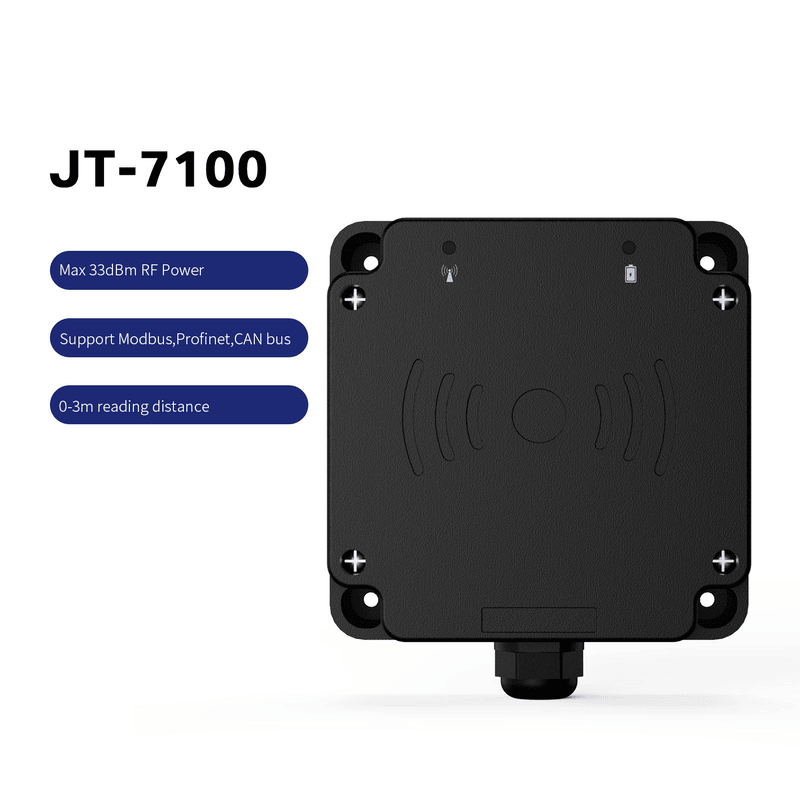

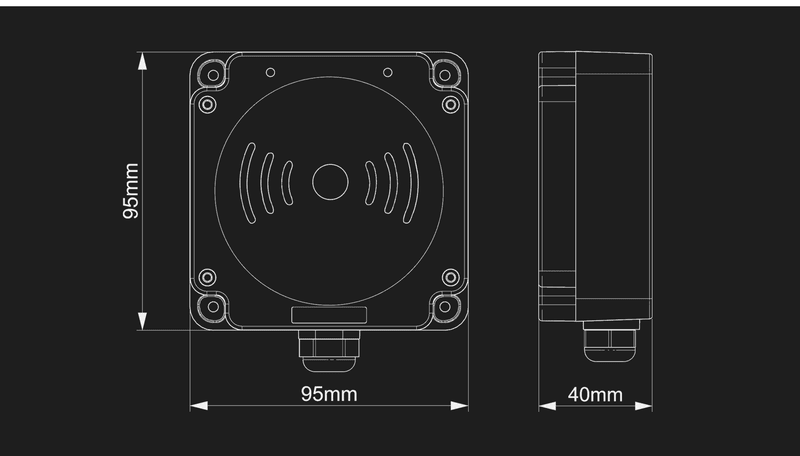

Čitač koristi kompaktno kućište od 95 × 95 × 40 mm sa ugrađenom kružno polarizovanom antenom od 3 dBi, tako da može da se montira na nosač, ram mašine, bočnu stranu ormara, poziciju na transporteru ili radnu stanicu bez velike spoljne antene. ABS kućište održava jedinicu laganom na oko 320 g uz IP65 zaštitu za prašnjave radionice, proizvodne hale i poluizložena područja opreme. Za fabrike koje porede različite uređaje za identifikaciju, SCIVAS takođe isporučuje širi asortiman RFID čitača za druge frekvencijske opsege i zadatke čitanja na strani operatera.

UHF performanse za označene materijale, nosače i pokretne predmete obrade

JT-7100 podržava ISO18000-6C i EPC Class 1 Gen 2 UHF oznake, sa regionalnim opcijama frekvencije koje uključuju 866–868 MHz i 902–928 MHz. Izlazna RF snaga je podesiva od 13 do 32 ±1 dBm, što inženjerima daje prostor da podese zonu čitanja prema tipu oznake, poziciji montaže, brzini linije i uslovima interferencije. Na stanici kratkog dometa, niža snaga može da pomogne u smanjenju neželjenih čitanja obližnjih materijala. Na većoj prihvatnici ili paletnoj tački, viša snaga može da poboljša marginu kada je orijentacija oznake manje predvidiva.

Tipična udaljenost čitanja je 0–3 metra, u zavisnosti od izabrane oznake i uslova instalacije. Čitač podržava čitanje više oznaka brzinom većom od 700 oznaka u sekundi, što ga čini korisnim tamo gde nekoliko označenih predmeta može istovremeno da prođe kroz zonu antene. Detekcija RSSI vrednosti pomaže integrativnim inženjerima da procene jačinu signala i optimizuju instalaciju tokom puštanja u rad. Za stranu oznaka na istom projektu, odgovarajuće RFID oznake mogu se izabrati prema zahtevima za metalnu površinu, visoku temperaturu, vezicu, veš, vozilo ili praćenje imovine.

Opcije integracije u fabriku i komunikacije

Varijante modela za RS232, RS485, TCP/IP, Modbus, Profinet i CAN bus

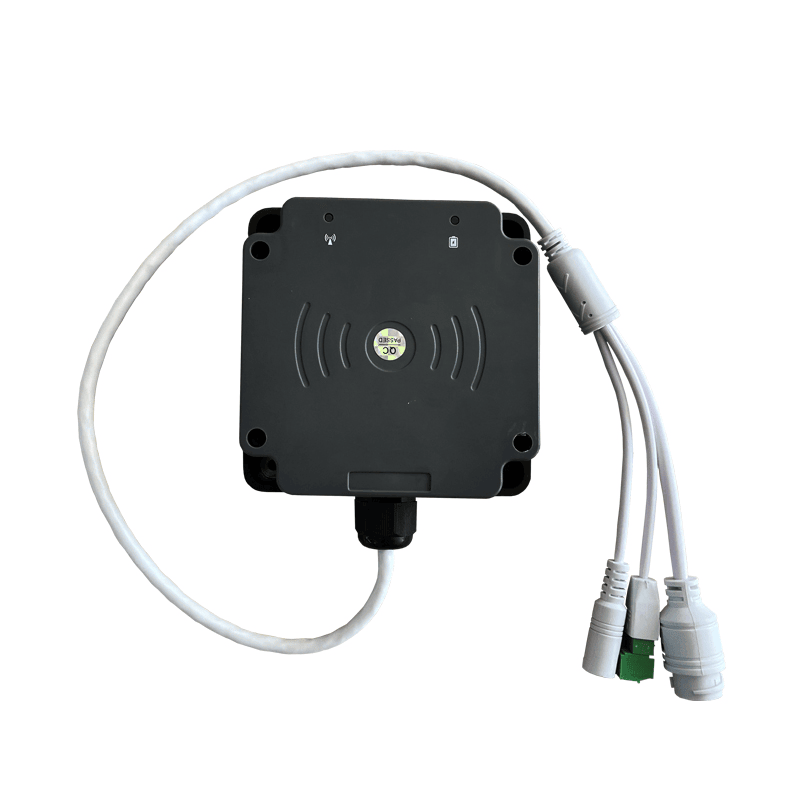

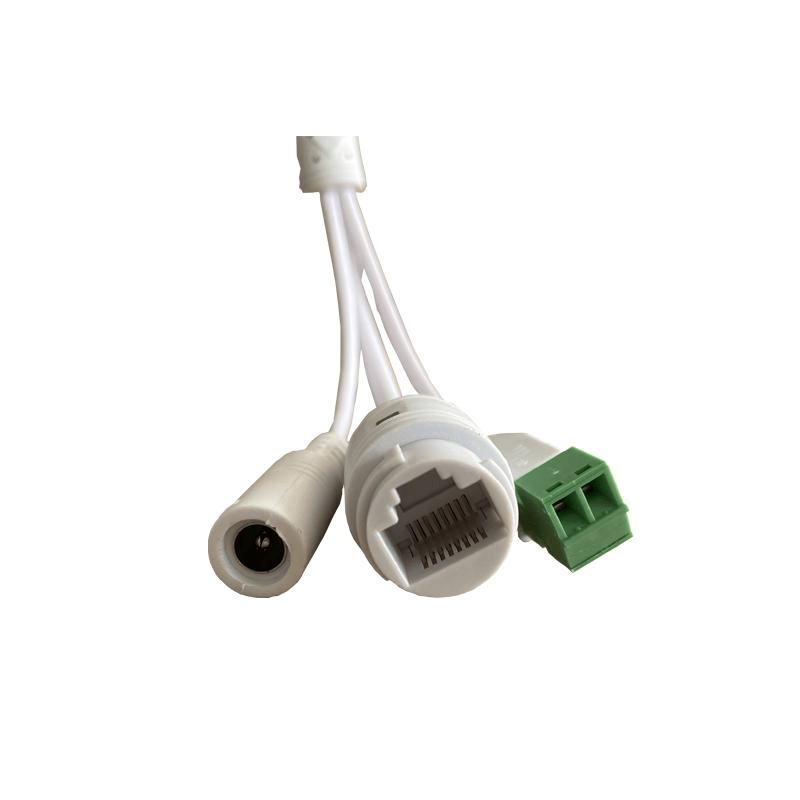

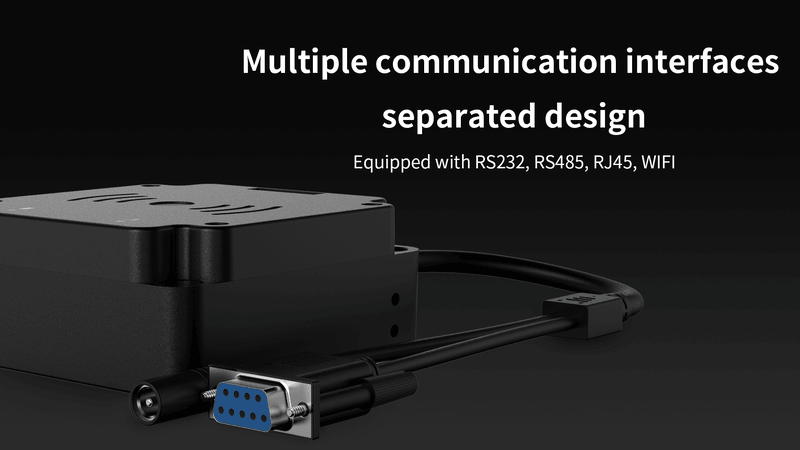

Jaka prednost modela JT-7100 je njegova komunikaciona fleksibilnost. Dostupne verzije uključuju JT-7100A sa RS232, JT-7100B sa TCP/IP i opcionim PoE, JT-7100C sa RS485, JT-M7100B sa Modbus TCP/IP, JT-M7100C sa RS485 Modbus RTU, JT-P7100B sa Profinet TCP/IP i JT-C7100 sa CAN bus 2.0. To omogućava graditeljima sistema da izaberu jednu fizičku platformu čitača uz usklađivanje sa različitim projektima PLC-a, gateway-a, ormara ili nadzornog sistema na više fabričkih projekata.

Za PLC kompatibilan RFID čitač za proizvodnju, podrška za Modbus TCP, Modbus RTU, Profinet i CAN bus može smanjiti količinu prilagođenog middleware-a potrebnog između RFID hardvera i automatizacionog sistema. Mrežni modeli takođe mogu podržavati MQTT za laganu IIoT razmenu podataka, daljinski nadzor ili integraciju sa edge gateway-om. Čitač može raditi u timing, master-slave i trigger režimima, tako da se akcija čitanja može uskladiti sa fotoelektričnim senzorom, mašinskim događajem, korakom operatera ili zakazanim ciklusom skeniranja.

U aplikacijama gde je identifikaciona tačka fiksna, ali se okolni raspored razlikuje od proizvodne linije do proizvodne linije, JT-7100 pomaže integratorima da RFID arhitekturu održe konzistentnom. Proizvodna ćelija može koristiti jedan čitač za praćenje rada u toku, drugi za potvrdu fixture-a, a treći za primopredaju gotovih proizvoda. Veća dok vrata ili širi portali mogu zahtevati UHF RFID fiksne čitače sa eksternim antenama, dok JT-7100 ostaje praktičan izbor za kompaktne stanice na mestu delovanja.

Izdržljivost, održavanje i OEM podrška

Napajanje širokog napona, servisiranje firmware-a i električna otpornost

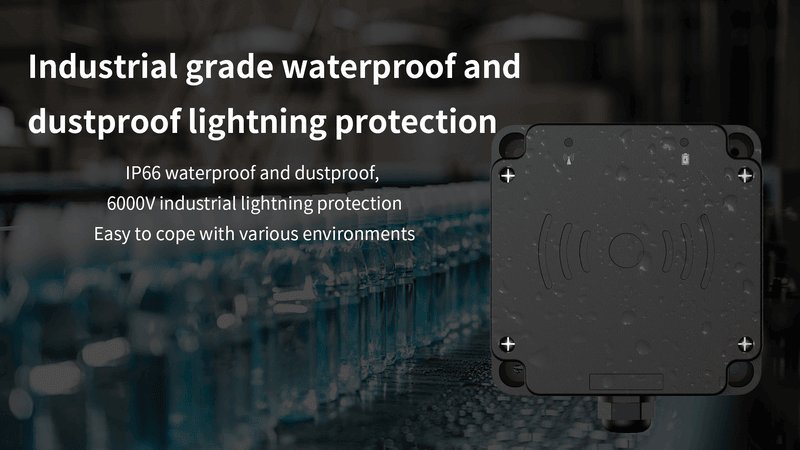

JT-7100 je napravljen za kontinuiranu fabričku upotrebu sa DC 9–36 V / 1 A ulazom širokog napona i opcionim PoE na TCP/IP verziji. Radi od -30°C do 75°C i skladišti se od -40°C do 85°C, uz vlažnost 5–90% bez kondenzacije na 25°C. Ugrađeni hardverski watchdog dizajn, LED indikacija i zvučna signalizacija pomažu da čitač ostane vidljiv i upravljiv tokom dugih radnih ciklusa. Čitač takođe uključuje 6000 V visokonaponsku zaštitu od groma za veću otpornost u električno bučnim industrijskim okruženjima.

Održavanje je podržano kroz opcije nadogradnje firmvera putem mreže putem RS232, RJ45, WiFi ili drugih dostupnih konfiguracija, što pomaže da se smanji prekid servisa kada fabrika ima više instaliranih čitača. SDK resursi kao što su demo alati i razvojna podrška za C#, C++, Java i Android mogu skratiti vreme integracije za softverske timove i proizvođače opreme. Opcije enkripcije čitača i tagova su dostupne za projekte kojima je potrebna jača kontrola protiv dupliranja. Kao fabrički dobavljač, SCIVAS može podržati OEM zahteve, izbor interfejsa, testiranje i konfiguraciju po projektu, tako da finalni industrijski UHF RFID čitač odgovara stvarnom automatizacionom radnom toku, umesto da linija mora da se prilagođava generičkom uređaju.

Često postavljana pitanja

Šta čini JT-7100 pogodnim kao industrijski RFID čitač za fabričku automatizaciju?

JT-7100 kombinuje UHF čitanje tagova, kompaktnu ugrađenu antenu, opcije industrijskih protokola i napajanje širokog napona u jednom fiksnom čitaču. Pogodan je za identifikacione tačke na strani mašine gde PLC, gateway ili sistem upravljanja linijom zahteva pravovremene podatke sa tagova sa radnih komada, nosača, alata ili kontejnera bez instaliranja velikog eksternog antenskog sistema.

Može li ovaj fabrički RFID čitač da se poveže direktno sa PLC sistemima?

Da. U zavisnosti od izabranog modela, JT-7100 može da podrži RS232, RS485, TCP/IP, Modbus TCP/IP, Modbus RTU, Profinet TCP/IP ili CAN bus 2.0. Ovi izbori omogućavaju čitaču da se prilagodi različitim PLC arhitekturama i pomažu da se smanji potreba za dodatnom konverzijom protokola u mnogim projektima praćenja na proizvodnoj liniji.

Koji domet čitanja mogu da očekujem u instalaciji na proizvodnoj liniji?

Tipičan domet čitanja je 0–3 metra, ali konačna udaljenost zavisi od tipa taga, položaja taga, ugla montaže, okolnog metala, RF snage i lokalnih smetnji. Podesiv izlaz od 13–32 ±1 dBm omogućava inženjerima da suze ili prošire zonu čitanja tokom puštanja u rad, što je važno kada je nekoliko označenih predmeta blizu jedan drugom.

Koje RFID standarde i frekvencije podržava JT-7100?

JT-7100 podržava ISO18000-6C i EPC Class 1 Gen 2 UHF RFID tagove. Opcije frekvencija uključuju uobičajene regionalne UHF opsege kao što su 866–868 MHz i 902–928 MHz. Čitač takođe podržava FHSS ili rad na fiksnoj frekvenciji putem softverske konfiguracije, pomažući sistemu da se uskladi sa lokalnim propisima i RF planiranjem specifičnim za projekat.

Da li je JT-7100 pogodan za teška fabrička okruženja?

JT-7100 koristi ABS industrijsko kućište sa IP65 zaštitom i radi od -30°C do 75°C. Takođe podržava 6000 V visokonaponsku gromobransku zaštitu, LED i zvučnu signalizaciju i hardverski watchdog dizajn. Ove karakteristike pomažu čitaču da održi pouzdan rad u prašnjavim, električno bučnim ili temperaturno promenljivim fabričkim područjima.

Da li čitač podržava razvoj softvera i daljinsko održavanje?

Da. SCIVAS može da obezbedi razvojne resurse kao što su demo alati i SDK podrška za C#, C++, Java i Android. Opcije onlajn nadogradnje firmvera dostupne su preko interfejsa kao što su RS232, RJ45 i WiFi na podržanim konfiguracijama, što olakšava održavanje više instaliranih čitača na proizvodnim lokacijama.

Kako da izaberem pravi model JT-7100 za svoj fabrički projekat?

Pođite od kontrolera i načina komunikacije koji se koriste na vašoj liniji. Izaberite RS232 ili RS485 za jednostavne veze opreme, TCP/IP ili PoE za umrežene instalacije, Modbus ili Profinet za automatizaciju sa PLC-om u centru i CAN bus za kompatibilna okruženja upravljanja mašinama. SCIVAS može da pomogne da se model uskladi sa vašom udaljenošću instalacije, tipom taga i planom integracije.
