Industrijski UHF RFID čitač sa RS232 i dometom 15 m

JT-1288 je industrijski integrisani UHF RFID čitač dugog dometa koji koristi Impinj E710 čip. 1. Podržava MODBUS TCP/IP i MODBUS RTU industrijske komunikacione protokole. 2. Podržava daljinsku onlajn nadogradnju firmvera putem RS232, RJ45, WiFi i 4G. 3. Podržava MQTT protokol.

JT-1288 je industrijski integrisani UHF RFID čitač dugog dometa koji koristi Impinj E710 čip.

Karakteristike:

- Podržava MODBUS TCP/IP i MODBUS RTU industrijske komunikacione protokole

- Podržava daljinsku nadogradnju firmvera putem mreže putem RS232, RJ45, WiFi i 4G

- Podržava MQTT protokol

- RF snaga je podesiva do 33dBm, sa dometom čitanja do 20m

- Odlične performanse protiv smetnji i dizajn zaštite kola od groma

Parametri proizvoda:

Primene:

Upravljanje otpadom

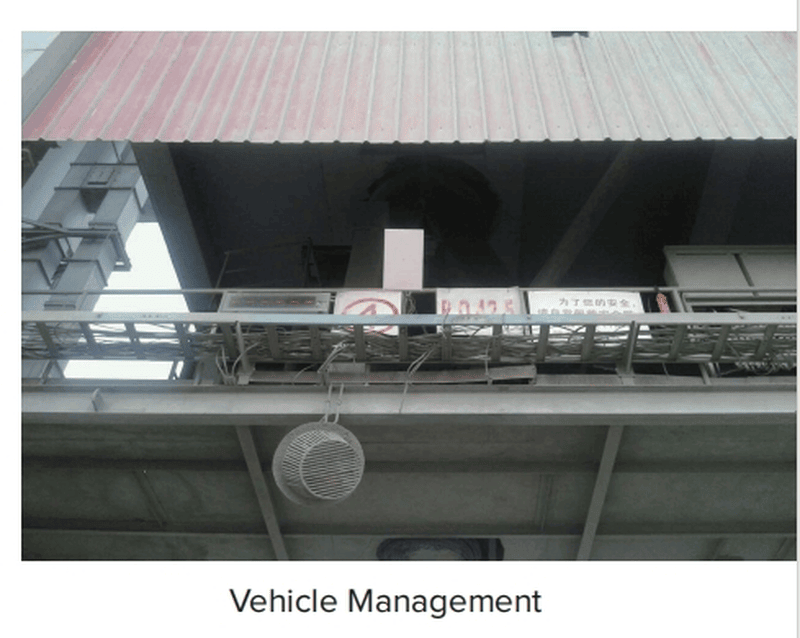

Upravljanje vozilima

Upravljanje kontrolom pristupa

Praćenje logistike

Upravljanje automatizacijom proizvodnje

Druge industrijske i poslovne primene

UHF RFID čitač RS232 napravljen za integraciju na terenu

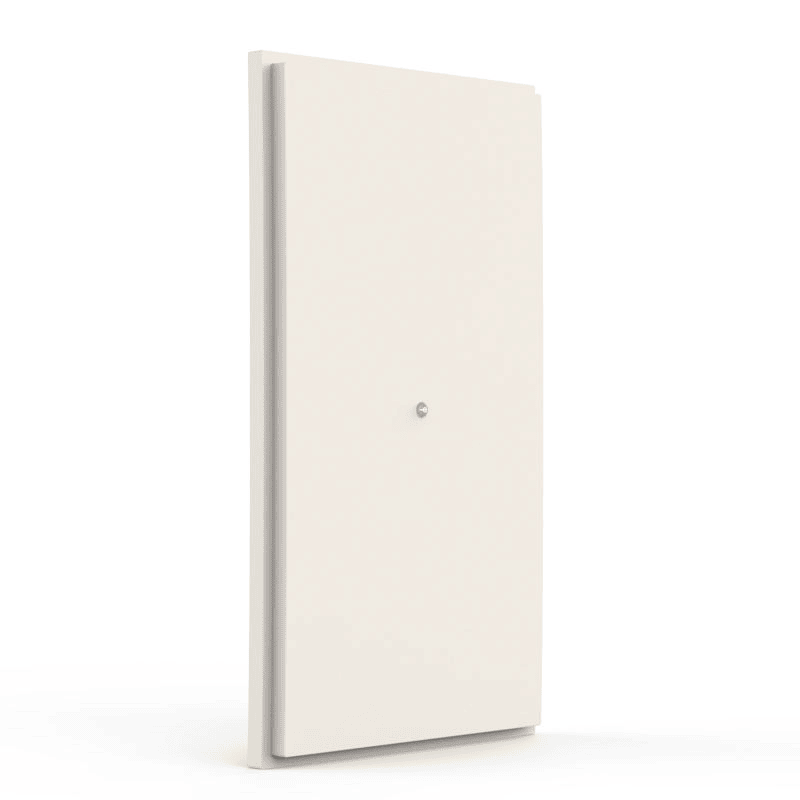

SCIVAS JT-1288 je UHF RFID čitač RS232 model dizajniran za lokacije gde podaci sa tagova moraju pouzdano da putuju od tačke čitanja do kontrolera, mrežnog prolaza ili poslovne platforme. Umesto razdvajanja čitača i antene u različite uređaje, ova integrisana jedinica kombinuje Impinj E710 čipset, 10dBi linearno polarizovanu antenu i industrijske komunikacione interfejse u jednom kućištu. Rezultat je kompaktan UHF RFID čitač dugog dometa koji je lakše montirati na stub, ram kapije, magacinsku traku, ulaz za vozila ili proizvodnu stanicu.

Za sistemske integratore, RS232 interfejs je vredan jer se direktno povezuje sa PLC-ovima, serijskim serverima, ugrađenim kontrolerima i starijom automatizovanom opremom. Ista platforma čitača takođe podržava TCP/IP, opciono PoE, WiFi i 4G verzije, tako da projekat može da koristi žičanu serijsku komunikaciju u jednoj zoni i mrežni prenos podataka u drugoj bez promene cele RFID arhitekture. Kao proizvođač, SCIVAS može da pomogne da se konfiguracija čitača uskladi sa uslovima kabliranja kupca, softverskim okruženjem i razdaljinom instalacije.

Stabilno očitavanje za industrijske UHF projekte

Čitač radi sa ISO18000-6C i EPC C1G2 tagovima u uobičajenim UHF frekvencijskim opsezima, uključujući 865–868 MHz, 902–928 MHz i 920–925 MHz. Podesiva RF snaga od 5 do 32±1dBm omogućava inženjerima da podese zonu očitavanja umesto da prihvate fiksno polje. U otvorenim i pogodnim okruženjima, domet očitavanja može da dostigne do 15 metara, dok stvarna razdaljina zavisi od tipa taga, ugla montaže, okolnog metala, smetnji od tečnosti i podešavanja snage čitača.

Njegova brzina očitavanja od više od 900 tagova u sekundi čini JT-1288 pogodnim za scene sa gustim tagovima kao što su paletni portali, praćenje kutija, kontrola ulaza u dvorište i identifikacija pokretne imovine. Kada se upari sa odgovarajućim RFID tagovima, uređaj može da pomogne da se automatski zabeleži kretanje zaliha, vozila, kontejnera ili alata, smanjujući ručno skeniranje i propuštene zapise. RSSI podrška takođe daje programerima korisne informacije o signalu za filtriranje, procenu smera i testiranje instalacije.

RS232, MQTT, Modbus i PoE opcije

Snažan razlog za izbor ovog industrijskog UHF RFID čitača je širok put integracije. JT-1288 podržava MODBUS TCP/IP i MODBUS RTU za industrijska kontrolna okruženja, dok MQTT podrška olakšava slanje događaja tagova na IoT platforme ili middleware. Daljinsko onlajn ažuriranje firmvera preko RS232, RJ45, WiFi ili 4G pomaže timovima za održavanje da ažuriraju instalirane čitače bez uklanjanja svake jedinice sa lokacije.

RS232 verzija se često bira za tačke očitavanja pored mašina, pristupne trake i lokalne kontrolere. TCP/IP i PoE opcije su praktične za skladišne mreže i fiksnu infrastrukturu, dok su WiFi i 4G korisni tamo gde je instalacija kablova ograničena. Za projekte kojima je potrebna drugačija struktura očitavanja, SCIVAS takođe isporučuje povezane UHF RFID integrisane čitače i rešenja sa eksternom antenom, omogućavajući kupcima da izgrade konzistentan UHF RFID sistem od jednog dobavljača.

Kućište, napajanje i pouzdanost na otvorenom

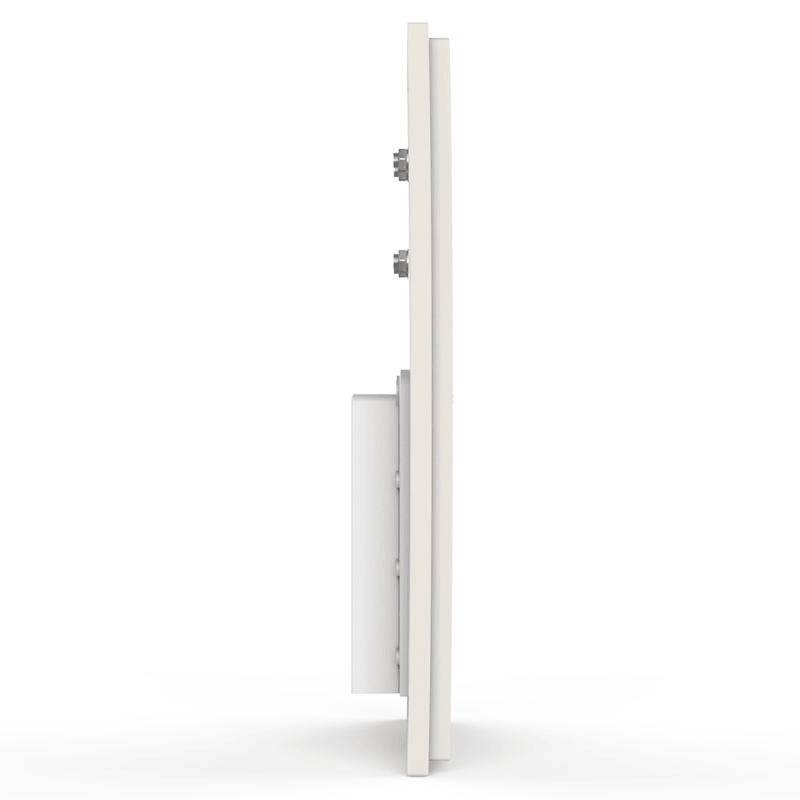

Čitač je izrađen od ABS i aluminijumske legure, što mu daje stabilnu strukturu za dugotrajnu montažu. Telo dimenzija 420x240x50mm je dovoljno veliko da primi integrisanu antenu, a istovremeno praktično za montažu na zid, nosač ili stub. Radni napon od 9–36V pomaže čitaču da podnese uobičajene industrijske uslove napajanja, a prosečna potrošnja energije ispod 10W podržava neprekidan rad u sistemima za stalni nadzor.

Za spoljašnje ili poluspoljašnje uslove, JT-1288 je projektovan sa IP65 zaštitom i industrijskom zaštitom od munja od 6000V. Ovi detalji su važni na ulazima za vozila, mestima za prikupljanje otpada, logističkim dvorištima i proizvodnim zgradama gde čitači mogu biti izloženi prašini, vlazi, vibracijama ili nestabilnim električnim uslovima. LED i zvučna obaveštenja pružaju lokalnu povratnu informaciju o statusu, dok prilagođene GPIO opcije mogu da podrže trigger ulaze ili relejne izlaze za rampe, senzore, alarme i automatizovane uređaje.

Primenljivost i planiranje sistema

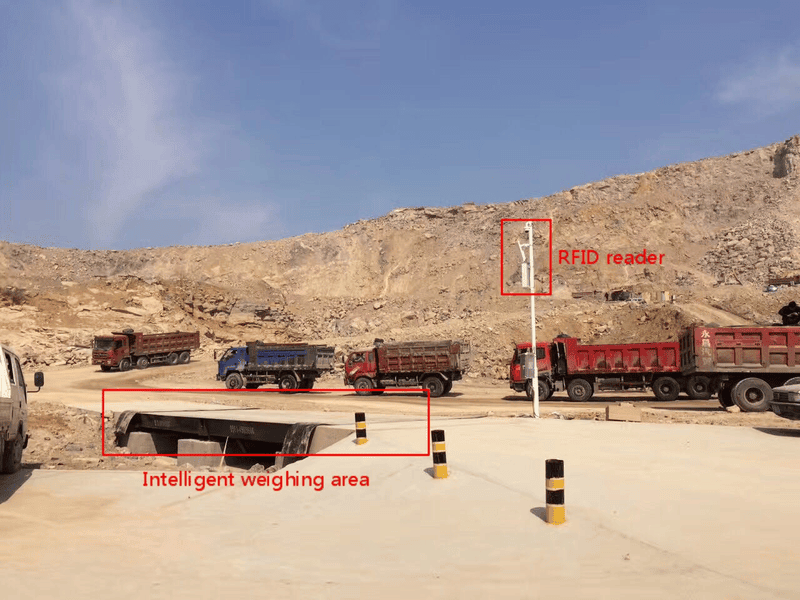

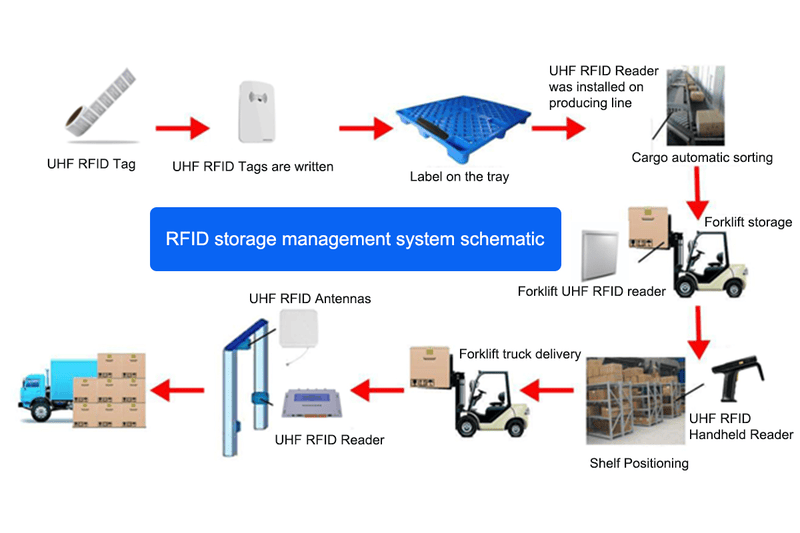

Ova UHF RFID čitač sa RS232 interfejsom stranica namenjena je kupcima kojima je potrebno pouzdano prikupljanje podataka na terenu, a ne običan stoni čitač. Tipične namene uključuju upravljanje vozilima, kontrolu pristupa, praćenje logistike, identifikaciju kontejnera za otpad, automatizaciju proizvodnje i druge aplikacije za praćenje u preduzećima. Za pristup vozilima, čitač može da identifikuje UHF vetrobranska stakla tagove ili kartične akreditive pre nego što se kapija otvori. Za skladišnu logistiku, može da čita robu, palete ili kontejnere koji prolaze i da šalje podatke u WMS ili ERP softver.

Pošto integrisani čitači imaju ugrađenu antenu, oni pojednostavljuju instalaciju tamo gde je smer čitanja jasan i prostor kontrolisan. Na širim portalima ili tačkama detekcije iz više uglova, inženjeri mogu da uporede ovaj model sa fiksnim čitačima i odvojenim UHF RFID antenama. SCIVAS može da pruži savete o konfiguraciji na osnovu materijala taga, ciljne udaljenosti, visine montaže, zahteva protokola i regionalnih frekvencijskih standarda, pomažući kupcima da izbegnu prejake zone čitanja ili slepe tačke.

Često postavljana pitanja

P1: Zašto izabrati RS232 UHF RFID čitač za industrijsku opremu?

RS232 se i dalje široko koristi u PLC-ovima, serijskim gateway-ima, kontrolerima i ugrađenim industrijskim uređajima. UHF RFID čitač sa RS232 interfejsom model može da šalje podatke o tagovima direktno tim sistemima bez potrebe za potpunim redizajnom mreže. Ovo je korisno za kontrolne tačke pored mašina, starije automatizovane linije i lokalne pristupne trake gde je stabilna žičana komunikacija važnija od složene infrastrukture.

P2: Može li JT-1288 da radi i preko TCP/IP, WiFi ili 4G?

Da. JT-1288 platforma može da se konfiguriše sa RS232 i TCP/IP, uz PoE opciono na podržanim verzijama. WiFi i 4G modeli su dostupni za lokacije gde je kablovsko provlačenje otežano. Ova fleksibilnost omogućava da jedan projekat kombinuje serijsku komunikaciju, žičani Ethernet i bežični prenos podataka uz zadržavanje iste familije čitača.

P3: Koju udaljenost čitanja može da postigne ovaj integrisani UHF RFID čitač?

Domet čitanja može da dostigne do 15 metara u odgovarajućim uslovima, ali konačni rezultat zavisi od performansi taga, snage čitača, ugla montaže, okolnih materijala i interferencije. SCIVAS preporučuje testiranje sa stvarnim tagovima i na mestu instalacije, posebno kada se čitač koristi u blizini metala, tečnosti, vozila ili robe u pokretu.

P4: Da li je ovaj čitač pogodan za sisteme kontrole pristupa vozilima?

Da. Integrisana antena i mogućnost čitanja na velikoj udaljenosti čine ga pogodnim za ulaze za vozila, parking prostore, kapije fabrika i logistička dvorišta. Može da čita kompatibilne UHF vetrobranske tagove ili akreditacije vozila pre nego što vozilo stigne do rampe, što pomaže sistemu da smanji ručnu proveru i poboljša propusnost ulaza.

P5: Kako MQTT i Modbus pomažu sistem integratorima?

MODBUS TCP/IP i MODBUS RTU su korisni u industrijskim upravljačkim sistemima jer mnogi PLC-ovi i platforme za automatizaciju već razumeju te protokole. MQTT pomaže u slanju događaja sa tagova na IoT platforme, middleware ili aplikacije u oblaku. Ove opcije protokola smanjuju potrebu za razvojem prilagođenih rešenja i olakšavaju integraciju čitača u postojeće projekte.

P6: Može li se čitač koristiti na otvorenom ili u teškim uslovima?

JT-1288 je projektovan sa IP65 zaštitom, širokim opsegom radne temperature od -40°C do +75°C i industrijskom zaštitom od groma od 6000V. Ove karakteristike ga čine pogodnim za poluotvorene i industrijske lokacije kao što su dvorišta, radionice, sabirna mesta otpada i saobraćajne trake za vozila, iako se i dalje preporučuje pravilna instalacija i zaštita napajanja.

P7: Da li SCIVAS podržava razvoj softvera za ovaj čitač?

Da. SCIVAS obezbeđuje demo resurse i SDK podršku za razvoj u C++, C#, Java i Android okruženju. To omogućava integratorima da izgrade prilagođenu logiku čitanja, filtriraju podatke sa tagova, povežu čitač sa lokalnim softverom i testiraju različite metode komunikacije. U skladu sa scenarijem primene može se pružiti i smernice za konfiguraciju.
