HF IC čitač kartica za integraciju sigurnog pristupa

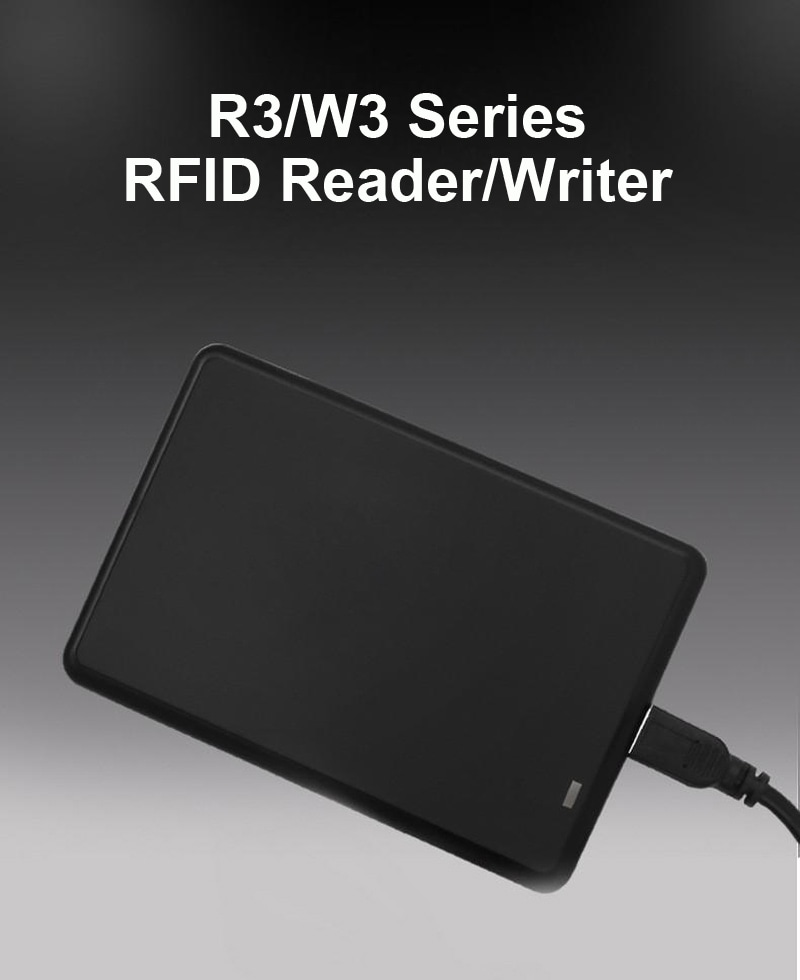

R3/W3 serija RFID čitač/pisač je univerzalni čitač kartica dizajniran korišćenjem bežične radiofrekventne tehnologije. Tokom upotrebe može se slobodno priključivati i isključivati (plug-and-play) bez potrebe za spoljnim napajanjem. Korisnici ne moraju da učitavaju nikakav softver drajvera, a pruža stabilne, precizne i pouzdane performanse čitanja. Široko se primenjuje u oblastima kao što su internet kafei, upravljanje članstvom, različiti sistemi za sprečavanje falsifikovanja, kontrola proizvodnog procesa i prikupljanje podataka.

Tabela modela proizvoda za R3/W3 seriju RFID čitača/pisača

Napomena:

1. R/O: samo za čitanje; R/W: čitanje i pisanje.

2. R30D čita UID LF čipova (npr. EM4200, TK4100), podržava konfiguraciju izlaznog formata UID. Interfejs: USB.

3. R30H čita HID kartice. Interfejs: USB.

4. R31D čita UID LF čipova (npr. EM4200, TK4100), podržava konfiguraciju izlaznog formata UID. Interfejs: RS232.

5. R30DC: Dvofrekventni RFID čitač. Čita UID LF čipova (npr. EM4200, TK4100) i ISO14443A HF čipova (npr. FM11RF08, Mifare S50), podržava konfiguraciju formata izlaza UID-a. Interfejs: USB.

6. R30C čita UID ISO14443A HF čipova (npr. FM11RF08, Mifare S50), podržava konfiguraciju formata izlaza UID-a. Interfejs: USB.

7. R30B čita UID ISO14443A & ISO14443B HF čipova. Interfejs: USB.

8. R3093 čita UID ISO15693 HF čipova (npr. ICODE SLI/SLIX), podržava konfiguraciju formata izlaza UID-a. Interfejs: USB.

9. R31C čita UID ISO14443A HF čipova (npr. FM11RF08, Mifare S50), podržava konfiguraciju formata izlaza UID-a. Interfejs: RS232.

10. R31B čita UID ISO14443A & ISO14443B HF čipova. Interfejs: RS232.

11. R3193 čita UID ISO15693 HF čipova (npr. ICODE SLI/SLIX), podržava konfiguraciju formata izlaza UID-a. Interfejs: RS232.

12. W30A: Univerzalni čitač/pisač za ISO14443A HF čipove (npr. FM11RF08, Mifare S50). Pruža SDK za prilagođeni razvoj. Interfejs: USB.

13. W30S: RFID čitač/pisač punog sektora koji može aktivno da čita podatke iz određenih sektora. Može slobodno da menja režim rada između samo čitanja i čitanja i pisanja. Protokol: ISO14443A, interfejs: USB.

14. W3093: Univerzalni čitač/pisač za ISO15693 HF čipove (npr. ICODE SLI/SLIX). Pruža SDK za prilagođeni razvoj. Interfejs: USB.

15. W30Q: Univerzalni čitač/pisač za višeprotokolarne HF čipove (ISO14443A/ISO14443B/ISO15693). Pruža SDK za prilagođeni razvoj. Interfejs: USB.

16. W31A: Univerzalni čitač/pisač za ISO14443A HF čipove (npr. FM11RF08, Mifare S50). Pruža SDK za prilagođeni razvoj. Interfejs: RS232.

17. W3193: Univerzalni čitač/pisač za ISO15693 HF čipove (npr. ICODE SLI/SLIX). Pruža SDK za prilagođeni razvoj. Interfejs: RS232.

18. W31Q: Univerzalni čitač/pisač za višeprotokolarne HF čipove (ISO14443A/ISO14443B/ISO15693). Pruža SDK za prilagođeni razvoj. Interfejs: RS232.

R3/W3 serija RFID čitača/pisača - osnovni parametri：

13.56MHz čitač za kontrolu pristupa za projekte sa sigurnosnim karticama

SCIVAS R3/W3 serija je kompaktan 13.56MHz čitač za kontrolu pristupa dizajniran za projekte kojima je potrebna stabilna HF identifikacija kartica, jednostavno povezivanje sa hostom i pouzdan svakodnevni rad. Pogodan je za softver za kontrolu pristupa, terminale za registraciju članova, prikupljanje podataka o prisustvu, punktove za prijavu posetilaca, sisteme automata ili ormarića, kao i male stone punktove za enrollaciju gde je operaterima potreban brz odziv kartice bez komplikovanog ožičenja. Čitač je zasnovan na bežičnoj radiofrekventnoj tehnologiji, tako da se kartica može prineti blizu zone čitanja bez fizičkog habanja površine kartice ili kućišta uređaja.

Za sistemske integratore, najpraktičnija vrednost je fleksibilna struktura modela. R3 modeli su fokusirani na UID čitanje, dok W3 modeli podržavaju funkcije čitača-pisača za projekte kojima je potrebno čitanje ili upisivanje podataka na karticu. USB verzije su praktične za enrollaciju putem računara i recepcijske terminale, dok su RS232 verzije korisne kada čitač treba da se poveže sa kontrolerima, ugrađenim pločama, kioscima, industrijskim računarima ili opremom za upravljanje pristupom. To čini proizvod prilagodljivijim od namenskog stonog čitača, posebno kada jedan projekat uključuje i kancelarijski softver i hardversku integraciju.

Protokol i kompatibilnost kartica

Ovaj HF čitač za kontrolu pristupa može se izabrati za ISO14443A, ISO14443B, ISO15693 ili multi-protokol zahteve u zavisnosti od modela. Tipično podržani čipovi uključuju MIFARE S50, FM11RF08, AT88RF020, ICODE SLI, ICODE SLIX i srodne HF kartice. Ako vaš projekat kontrole pristupa već koristi službene značke, članske kartice, kartice za posetioce ili prilagođene RFID kartice, SCIVAS može pomoći da se model čitača uskladi sa tipom čipa, izlaznim formatom i načinom softverske komunikacije pre masovne proizvodnje.

Užitavanje je moguće na rastojanju do 80 mm u odgovarajućim uslovima kartice i okruženja, što korisnicima daje dovoljno tolerancije za brzo prislanjanje kartice uz zadržavanje kontrolisane zone čitanja na kratkom rastojanju. Brz odziv je još jedna važna prednost: čitač podržava vreme čitanja ispod 100 ms, interval čitanja ispod 0,5 s i brzinu čitanja ispod 0,2 s. Na prometnom ulaznom pultu ili šalteru za članstvo, to pomaže u smanjenju ponovljenog prislanjanja i poboljšava iskustvo operatera.

Hardverski dizajn za jednostavnu instalaciju

Uređaj koristi crno ABS kućište sa tankim telom dimenzija 104×68×10 mm, što olakšava postavljanje na sto, montažu blizu terminala ili instalaciju u kompaktan ormarić. Napajanje DC 5V i niska radna struja od 100 mA omogućavaju jednostavno uvođenje. Integrisani kabl od 1400 mm daje instalaterima veću fleksibilnost pri provlačenju, a dvobojna LED dioda sa zujalicom pruža jasnu povratnu informaciju: crvena za status mirovanja i zelena za uspešno čitanje ili pisanje. Ova vizuelna i zvučna potvrda korisna je za upis pristupa, verifikaciju ID-a i punkcije za prikupljanje kartica bez nadzora.

Kompatibilnost sa WinXP, WinCE, Win7, Win10, Win11, Linux i Android pomaže programerima da koriste istu hardversku platformu u različitim terminalnim okruženjima. Za modele za čitanje i pisanje, SDK podrška može pomoći softverskim timovima u izradi prilagođenih funkcija izdavanja kartica, upravljanja podacima o sektorima ili interakcije sa lokalnom bazom podataka. Za modele samo za čitanje, konfiguracija formata izlaza UID pomaže integratorima da usklade format broja kartice sa postojećim pristupnim platformama ili softverom za članstvo.

Primena i usklađivanje sa projektima

SCIVAS pozicionira ovaj proizvod za kupce kojima je potreban pouzdan 13.56MHz RFID čitač za pristup, a ne dekorativni potrošački gedžet. Može se koristiti za upis kartica zaposlenih, verifikaciju školskih ID kartica, prijavu članova, evidenciju pristupa u alatnici, terminale za evidenciju prisustva, identifikaciju korisnika na kioscima, prikupljanje podataka na proizvodnoj liniji i upravljanje zaštitom od falsifikovanja. Takođe dobro funkcioniše kao prednji uređaj za čitanje kartica kada širi sistem uključuje RFID čitače za kontrolu pristupa, terminale za kontrolu pristupa, kontrolere vrata ili pozadinski softver za upravljanje identitetom.

Za hotele, teretane, zajedničke kancelarije, klubove, fabrike i servisne pultove, čitač pomaže da se fizičko predstavljanje kartice pretvori u digitalne podatke o identitetu. Stabilno ponašanje pri čitanju na kratkom rastojanju smanjuje slučajna čitanja sa obližnjih kartica, dok malo kućište održava terminalni prostor urednim. Kada projekti zahtevaju kompletan paket akreditiva, SCIVAS može da obezbedi i kartice, privjeske za ključeve ili narukvice kao akreditive; za prijavu na događaje ili okruženja bez gotovine, isti koncept sistema može se proširiti na RFID narukvice kada je poželjna identifikacija nosivih uređaja bez upotrebe ruku.

Prilagođavanje i podrška fabrike

Kao proizvođač RFID proizvoda, SCIVAS može da podrži izbor modela, zahteve za logo, proveru kompatibilnosti kartica, konfiguraciju izlaznog formata i razgovor o integraciji pre potvrde porudžbine. Različiti projekti mogu zahtevati USB plug-and-play čitanje, RS232 komunikaciju, podršku za ISO15693 kartice sa velikom memorijom ili upisivanje kartica zasnovanih na MIFARE. Umesto da svakog kupca prisiljavamo na jednu konfiguraciju, prvo pomažemo da se potvrde tip kartice, matični sistem, očekivani izlaz podataka i radno okruženje. To smanjuje rizik od integracije i čini čitač za kontrolu pristupa na 13.56 MHz lakšim za implementaciju u realnim poslovnim scenarijima.

Često postavljana pitanja

Koja je glavna namena ovog čitača za kontrolu pristupa na 13,56 MHz?

Uglavnom se koristi za čitanje ili upisivanje HF IC kartica za kontrolu pristupa, registraciju članova, evidenciju prisustva, upravljanje posetiocima, identifikaciju na kioscima i sisteme za prikupljanje podataka. Tačna funkcija zavisi od izabranog modela. Neki modeli samo čitaju UID brojeve, dok drugi W3 modeli podržavaju funkcije čitanja i upisivanja za razvoj softvera ili projekte izdavanja kartica.

Da li ovaj čitač podržava i USB i RS232 interfejs?

Da. R3/W3 serija uključuje USB i RS232 opcije modela. USB se obično preferira za PC softver, registraciju na recepciji ili izdavanje kartica na radnom stolu. RS232 se često bira za kontrolere, ugrađene terminale, industrijske računare i prilagođene sisteme kontrole pristupa gde je serijsku komunikaciju lakše integrisati i održavati.

Koji HF protokoli kartica mogu biti podržani?

U zavisnosti od modela, čitač može da podrži ISO14443A, ISO14443B, ISO15693 ili zahteve za multi-protokol HF kartice. Uobičajeni primeri čipova uključuju MIFARE S50, FM11RF08, AT88RF020, ICODE SLI i ICODE SLIX. Pre poručivanja, najbolje je potvrditi čip vaše kartice i zahtevani izlazni format.

Može li ovaj čitač da radi bez instalacije drajvera?

Za mnoge USB aplikacije čitanja, uređaj može da se koristi u plug-and-play režimu rada bez spoljnog napajanja. Stvarno ponašanje softvera i dalje zavisi od izabranog modela, operativnog sistema hosta i izlaznog režima. SCIVAS može da pomogne da se potvrdi da li vaš projekat zahteva UID izlaz bez drajvera, podršku za SDK ili komande serijske komunikacije.

Koju distancu čitanja mogu da očekujem u realnoj upotrebi?

Referentna radna udaljenost je 0 do 80 mm, ali konačna udaljenost zavisi od veličine antene kartice, tipa čipa, okolnog metala, pozicije ugradnje čitača i električnog okruženja. Za kontrolu pristupa ili registraciju, ovo ponašanje HF čitača na maloj udaljenosti je često poželjno jer smanjuje slučajno čitanje kartica u blizini.

Da li je pogodan za integraciju prilagođenog softvera?

Da, posebno kada birate W3 modele čitača-pisača ili modele sa konfigurabilnim UID izlazom. Programeri mogu da koriste odgovarajući interfejs i dostupne SDK resurse za izradu tokova rada za registraciju kartica, čitanje sektora, upisivanje podataka, verifikaciju identiteta ili povezivanje sa bazom podataka. Za stabilne rezultate, SCIVAS preporučuje testiranje uzoraka kartica i softverskih komandi pre pune implementacije.

Kako da izaberem između modela samo za čitanje i modela za čitanje i upisivanje?

Izaberite model samo za čitanje ako vaš sistem treba samo da identifikuje broj kartice i prosledi ga softveru za kontrolu pristupa ili članstvo. Izaberite model za čitanje i upis ako projekat zahteva kodiranje kartica, upis podataka u sektore, upravljanje evidencijom korisnika na kartici ili razvoj naprednijih IC aplikacija kartica putem softvera.
