FR4 UHF oznake velikog dometa za metalnu imovinu

PCB RFID oznaka za metalne površine izrađena je od FR-4 materijala, što obezbeđuje IP68 zaštitu za vrhunsku pouzdanost i trajnost. Visoko je otporna na temperaturu, što je čini pogodnom za upotrebu u različitim teškim uslovima.

Oznaka se može instalirati na različite načine, kao što su zavrtnji, zakovice, lepkovi ili drugi odgovarajući pričvršćivači. Kompatibilna je sa ISO18000-6C (EPC C1G2) protokolom i ima jedinstveni globalni ID, što je čini pogodnom za širok spektar aplikacija za praćenje i upravljanje imovinom.

Primene:

1. Metalna okruženja

2. Praćenje imovine – oprema, delovi, kontejneri

3. Kontrola zaliha

4. Logistika

5. Petrohemija

6. Automobilska industrija

7. Bezbednost

8. Praćenje gasnih boca

9. Spoljne primene, npr. bilbordi

RFID oznake za praćenje imovine na metalnoj opremi i industrijskim površinama

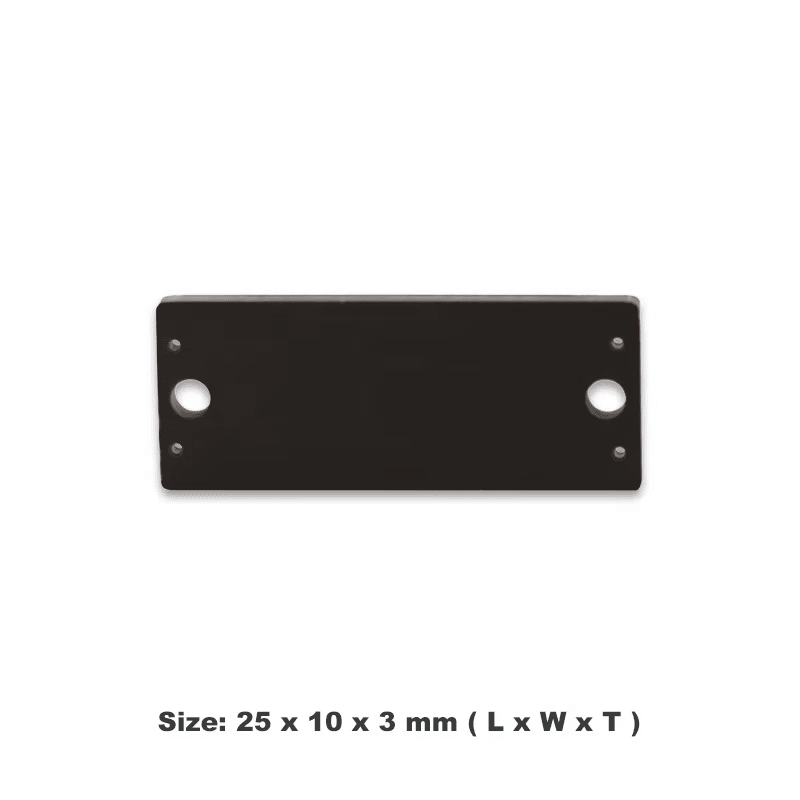

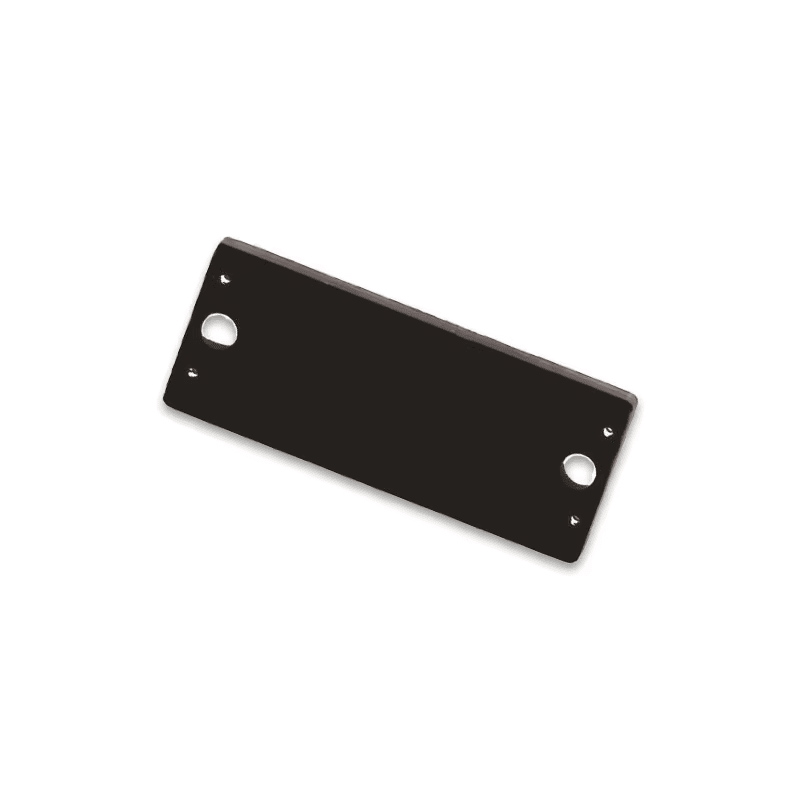

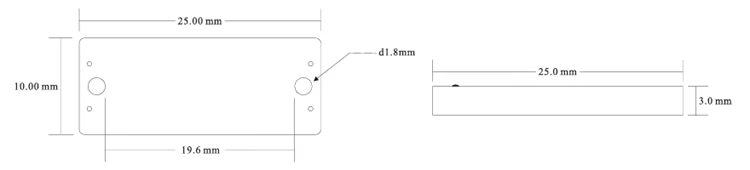

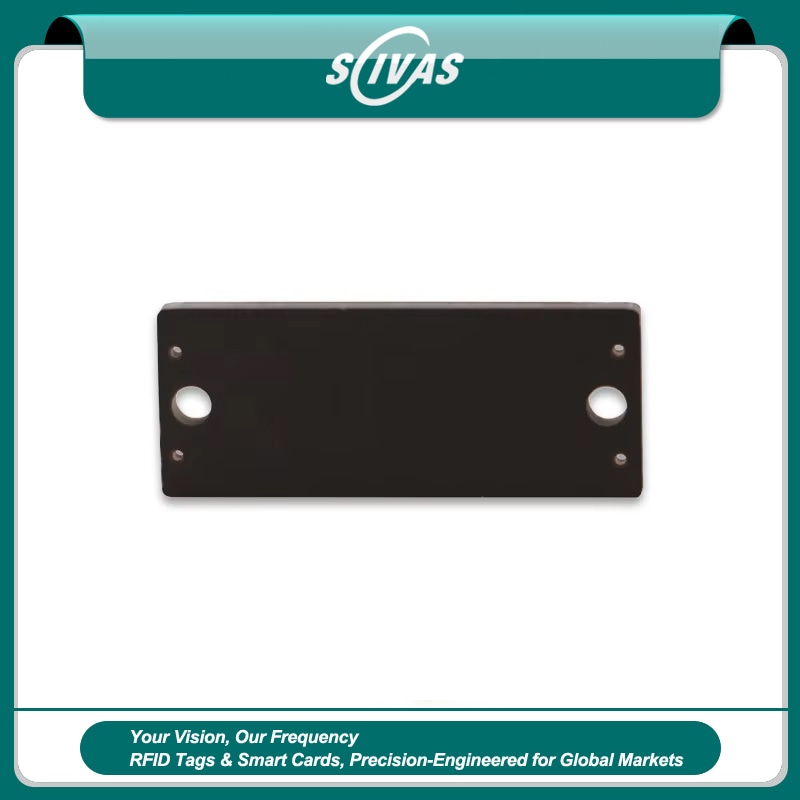

SCIVAS P2510-2 je kompaktna PCB RFID oznaka za praćenje metalne imovine kojoj je potrebna pouzdana identifikacija u okruženjima u kojima obične etikete gube performanse. Oznaka je izrađena od FR4 materijala, u crnoj boji, sa kućištem dimenzija 25×10×3mm koje se može montirati na alate, kontejnere, delove vozila, boce, spoljne konstrukcije i druge provodne površine. Njena svrha je jednostavna: da fabrikama, skladištima, logističkim timovima i službama održavanja pruži stabilnu UHF identifikacionu tačku na metalu bez potrebe da operateri skeniraju svaki predmet na vrlo maloj udaljenosti.

Metal menja ponašanje radiofrekventnih signala, pa oznaka koja se koristi na čeliku, aluminijumu ili kućištima mašina mora biti podešena drugačije od papirne etikete ili inleja opšte namene. P2510-2 pripada SCIVAS RFID oznakama za metalne površine i projektovana je da radi direktno na metalnim površinama. Podržava EPC C1G2 i ISO18000-6C, koristeći NXP Ucode 8 čip sa EPC 128 bita i TID 96 bita. To je čini pogodnom za strukturisano numerisanje sredstava, upravljanje stalnim sredstvima, sledljivost životnog ciklusa i ponovljenu verifikaciju u industrijskim RFID projektima.

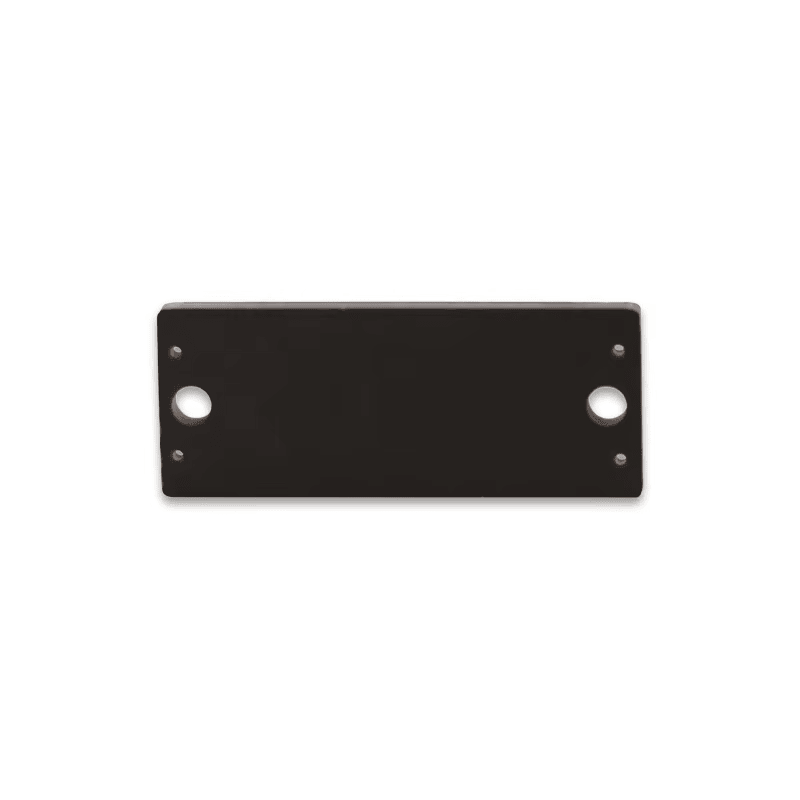

UHF performanse dugog dometa za praćenje metalne imovine

Za operacije koje zahtevaju brze provere na regalima za skladištenje, ulazima u radionice, utovarnim mestima ili otvorenim dvorištima, udaljenost čitanja može značajno da utiče na efikasnost rada. P2510-2 je projektovan za RFID praćenje na velikim udaljenostima na metalu, sa navedenim performansama fiksnog čitača do 15,5 m na metalnom referentnom uzorku 15×2 cm i 8,0 m na metalnom referentnom uzorku 14×14 cm u FCC uslovima. Za mobilnu inspekciju, navedene performanse ručnog čitača u ETSI uslovima dostižu 16,5 m na metalnom referentnom uzorku 15×2 cm i 8,5 m na metalnom referentnom uzorku 14×14 cm. Stvarni rezultati zavise od snage čitača, dizajna antene, ugla instalacije, gustine okolnog metala i softverskog filtriranja, ali tag daje sistem integratorima snažnu početnu tačku za identifikaciju metalne imovine visokog protoka.

IP68 PCB konstrukcija za upotrebu na otvorenom i na zahtevnim lokacijama

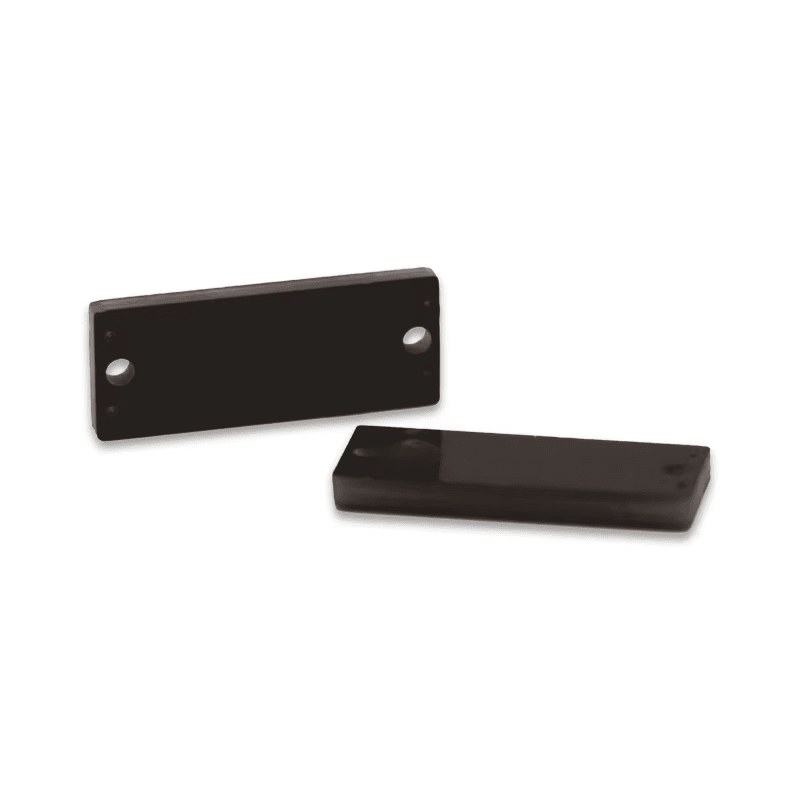

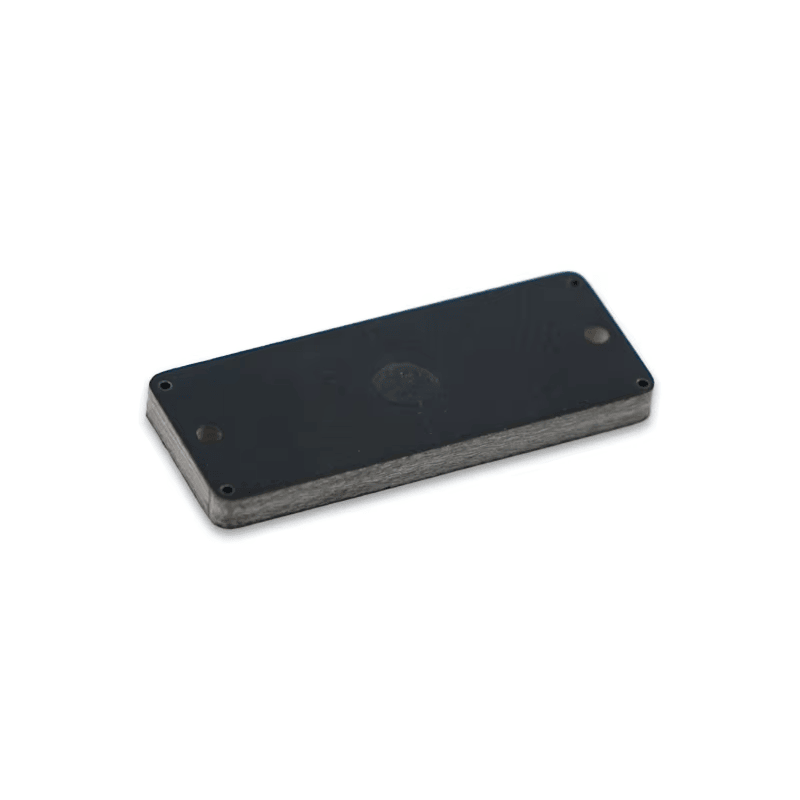

FR4 PCB struktura daje ovom RFID tagu za montažu na metal izdržljivu platformu za industrijske projekte koji se suočavaju sa vibracijama, rukovanjem, vlagom i promenama temperature. Proizvod ima IP68 ocenu, podržava 98% nekondenzujuće vlažnosti i specifikovan je za radnu temperaturu od -40 do +85°C, sa temperaturom preživljavanja od -40 do +150°C. Sa samo 3,5 g, tag je dovoljno mali za kompaktne metalne delove, a istovremeno nudi performanse čitanja potrebne za mnoge proizvodne i logističke tokove. Posebno je praktičan kada je površina imovine preuska za veće kućište, ali projekat i dalje zahteva UHF RFID tag za praćenje imovine na velikim udaljenostima.

Fleksibilna montaža i prilagođavanje na nivou projekta

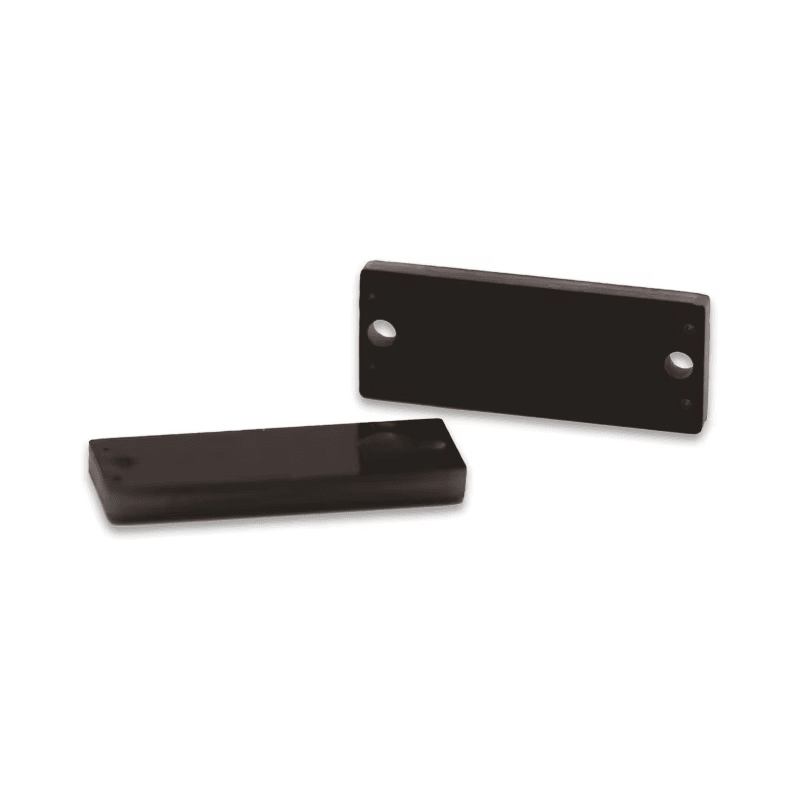

Instalacija se može prilagoditi tipu imovine i radnom okruženju. SCIVAS podržava opcije montaže pomoću 3M lepljive trake, zakovice, magneta i zavrtnja, što omogućava da se isti model taga koristi na trajnoj opremi, povratnoj ambalaži, pokretnom alatu ili privremenim nosačima za praćenje. Za usklađivanje vizuelnog i digitalnog identiteta, možemo da podržimo štampanje logotipa, barkod, serijski broj, kodiranje i prilagođavanje dizajna. To pomaže kupcima da povežu RFID podatke sa čitljivim zapisima o inspekciji, obrascima za održavanje, ERP kodovima imovine ili sistemima za upravljanje skladištem, bez stvaranja dva nepovezana sistema identifikacije.

Namijenjen integratorima, distributerima i industrijskim krajnjim korisnicima

P2510-2 je pogodan za pružaoce rešenja koji grade RFID sisteme za praćenje metalne imovine, distributere koji opslužuju industrijske kupce i krajnje korisnike kojima je potrebna bolja vidljivost opreme i zaliha. Tipični slučajevi upotrebe uključuju kontrolu zaliha, cirkulaciju kontejnera, praćenje imovine u petrohemijskoj industriji, upravljanje auto-delovima, bezbednosnu inspekciju, identifikaciju spoljnih bilborda i upravljanje životnim ciklusom boca. Projekti koji uključuju RFID tagove za gasne boce takođe mogu koristiti ovaj tip kompaktnog PCB taga kada su potrebni montaža na metal, dug radni vek i stabilno UHF čitanje.

Usklađivanje čitača i razmatranja za implementaciju

Za najbolji rezultat, oznaku treba testirati sa čitačem i konfiguracijom antene predviđenom za krajnju lokaciju. Fiksni čitači mogu se koristiti za kapije, police, portale i automatizovane kontrolne tačke, dok su ručni uređaji korisni za revizije, rešavanje izuzetaka i timove za održavanje. SCIVAS može da podrži izbor proizvoda zajedno sa kompatibilnim Industrijskim RFID čitačima tako da se oznaka, čitač, pozicija antene i plan kodiranja poklapaju sa stvarnim tokom rada. Pre masovnog uvođenja, preporučujemo proveru uzoraka oznaka na stvarnom metalnom sredstvu, potvrdu načina montaže i testiranje tačnosti čitanja u normalnom radnom okruženju. Pošto je proizvod kompaktan, može se dodeliti i evidenciji na nivou predmeta ili alata gde bi veća kućišta bila teška za montažu.

Često postavljana pitanja

P1: Zašto se ova stranica fokusira na RFID tagove za praćenje imovine na metalu?

Ova ključna reč odgovara stvarnoj nameri kupovine koja stoji iza P2510-2. Kupci obično ne traže samo naziv taga; potreban im je praktičan način da identifikuju metalnu opremu, alate, kontejnere, boce ili delove. Proizvod je prilagođen metalnim površinama, podržava UHF čitanje i odgovara projektima praćenja imovine gde obične RFID nalepnice nisu pouzdane.

P2: Može li se P2510-2 koristiti direktno na metalnim površinama?

Da. P2510-2 je dizajniran kao PCB RFID tag za metal, tako da može da se montira direktno na provodljive površine kao što su mašine, čelični kontejneri, metalne police, automobilske komponente i oprema na otvorenom. Konačne performanse ipak treba testirati na stvarnom predmetu, jer oblik metala, veličina, snaga čitača i ugao antene mogu da promene rezultat čitanja.

P3: Šta ovaj tag čini pogodnim za oštra industrijska okruženja?

Tag koristi FR4 PCB strukturu, ima IP68 ocenu i podržava 98% nekondenzujuće vlažnosti. Njegov opseg radne temperature je od -40 do +85°C, sa temperaturom preživljavanja od -40 do +150°C. Ove specifikacije ga čine pogodnim za dvorišta na otvorenom, fabrike, logističke lokacije, petrohemijska područja i druga okruženja u kojima tagovi mogu biti izloženi vodi, prašini i toploti.

P4: Koliko daleko može da se čita ovaj RFID tag za praćenje imovine?

Navedeni domet čitanja fiksnog čitača dostiže 15,5m na metalnom reperu od 15×2cm i 8,0m na metalnom reperu od 14×14cm u FCC uslovima. Navedeni domet ručnog čitača dostiže 16,5m i 8,5m na istim veličinama repera u ETSI uslovima. Stvarne performanse na lokaciji zavise od čitača, antene, instalacije i okolnih smetnji.

P5: Koji čip i protokol koristi tag?

P2510-2 podržava EPC C1G2 i ISO18000-6C, a konfigurisan je sa NXP Ucode 8 čipom. Navedena memorija uključuje EPC 128 bita i TID 96 bita. Ova konfiguracija je pogodna za kodiranje ID-a imovine, proveru zaliha, praćenje životnog ciklusa i integraciju sa UHF RFID sistemima koji se koriste u industrijskom upravljanju.

P6: Koji su načini montaže dostupni za različitu imovinu?

SCIVAS podržava nekoliko opcija montaže, uključujući 3M lepljivu traku, zakivke, magnete i montažu zavrtnjima. Lepljiva traka odgovara ravnim površinama i bržoj instalaciji, dok su zavrtnji ili zakivci bolji za dugotrajnu spoljašnju upotrebu ili opremu izloženu vibracijama. Montaža magnetom može se razmotriti kada oznaka mora da bude uklonjiva ili da se premešta tokom testiranja.

P7: Može li SCIVAS da prilagodi oznaku za naš projekat?

Da. SCIVAS može da obezbedi štampanje logotipa, barkod, serijski broj, kodiranje i podršku u dizajnu. Ove usluge pomažu kupcima da povežu RFID EPC kod sa vidljivim brojevima sredstava, evidencijom održavanja ili podacima iz skladišnog sistema. Za projektne porudžbine preporučujemo da se pre proizvodnje potvrde pravilo kodiranja, vizuelni izgled, način montaže i okruženje čitača.

Spisak PCB RFID oznaka za metalne površine

Napomena: Dometi čitanja navedeni u tabeli ispod mogu se značajno razlikovati od stvarnih rezultata zbog razlika u uslovima testiranja. Za tačne rezultate uvek ih proverite praktičnim testiranjem.


  P2510-2 tehnički list proizvoda
