Fiksni UHF RFID čitači sa četiri porta za skladišta



JT-128 je profesionalni RFID čitač sa 4 TNC ženska antenska porta. To je novi visokoperformansni fiksni čitač zasnovan na Impinj E710 čipu. Čitač poseduje potpuna nezavisna prava intelektualne svojine. Njegov podrazumevani radni frekvencijski opseg je 860-960MHz i podržava ISO18000-6C (EPC C1 GEN2) protokol. Ima snažnu sposobnost prepoznavanja više tagova, veliku udaljenost čitanja tagova i zaštitne funkcije.

Ovaj čitač nudi visoke performanse i jednostavnu instalaciju i konfiguraciju. Pogodan je za primene u skladišnoj logistici, kontroli materijala, identifikaciji, kontroli pristupa i drugim oblastima.

Karakteristike:

- Patentirani dizajn sa nezavisnim pravima intelektualne svojine

- Podržava MODBUS TCP/IP i MODBUS RTU protokole

- Razvijen na bazi Impinj E710 čipa, omogućava direktno povezivanje sa ugrađenim industrijskim upravljačkim sistemima

- Mala potrošnja energije - struja manja od 1.0A pri emitovanju na 32dBm RF snage

- Podržava daljinsku nadogradnju firmvera putem mreže putem RS232, RJ45, WiFi i 4G

- Podržava MQTT protokol

- Koristi standardni API interfejs, obezbeđuje demo i SDK, podržava razvoj u C#, Android, Java i drugim jezicima

Parametri proizvoda:

Primene:

- Ormari za arhiviranje

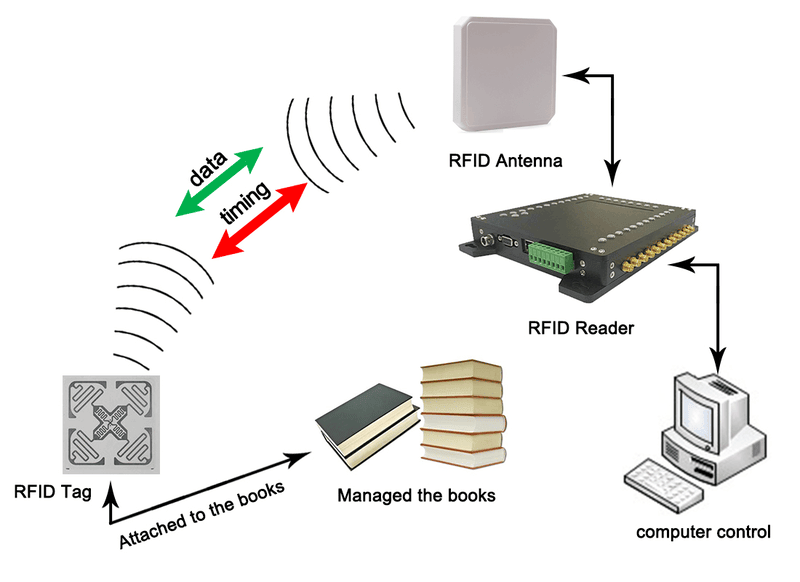

- Biblioteke

- Upravljanje alatima

- Upravljanje skladištem i logistikom

- Druge industrijske i poslovne aplikacije

UHF RFID fiksni čitači napravljeni za kontinuiranu vidljivost u skladištu

SCIVAS UHF RFID fiksni čitači dizajnirani su za skladišta, logističke centre, proizvodne linije, biblioteke, radionice za alat i projekte praćenja imovine preduzeća kojima je potrebno stabilno čitanje na fiksnim kontrolnim tačkama. Serija JT-128 koristi Impinj E710 platformu čipa i arhitekturu antene sa 4 porta za brzo očitavanje mnogih EPC C1 Gen2 tagova dok kartonske kutije, palete, alat, dokumenti ili povratni kontejneri prolaze kroz kontrolisanu zonu čitanja. Za razliku od ručnog skeniranja koje zavisi od kretanja operatera, fiksni UHF RFID čitač ostaje montiran pored dok vrata, transportera, kapije, ormarića ili radne stanice i automatski šalje podatke o tagovima u softver klijenta.

Ovaj model podržava ISO18000-6C / EPC C1 Gen2 protokol i regionalne UHF frekvencijske opsege uključujući 865-868 MHz, 920-925 MHz i 902-928 MHz. Podesiva RF snaga od 5 do 32±1 dBm pomaže integratoru da podesi domet čitanja u skladu sa položajem antene, vrstom taga, gustinom paleta i smetnjama od obližnjeg metala ili tečnosti. Uz brzinu čitanja veću od 900 puta u sekundi i RSSI povratnu informaciju, čitač može da podrži intenzivne operacije popisa zaliha, dok softveru pomaže da filtrira slabe signale iz susednog reda ili neželjene zone.

Dizajn čitača sa 4 porta za portale, transportere i radne ćelije

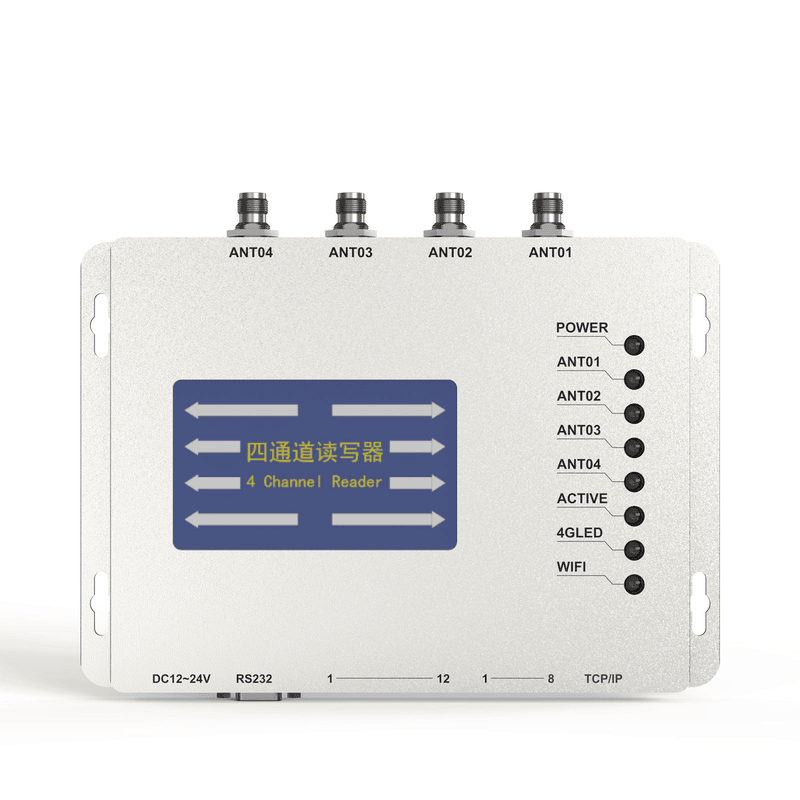

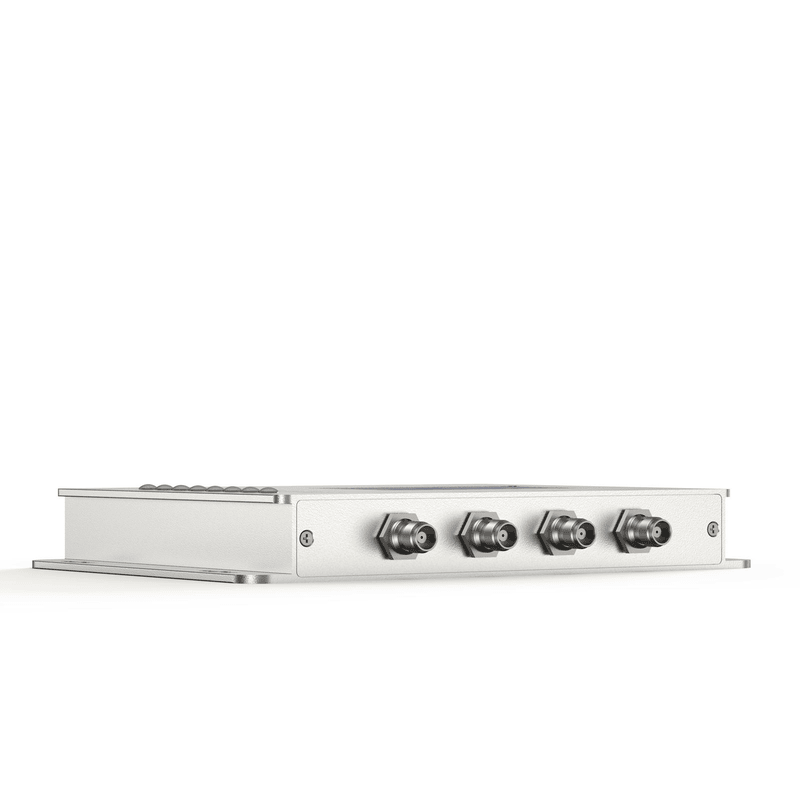

Četiri TNC ženska antenska interfejsa omogućavaju jednom čitaču da pokrije nekoliko smerova ili više kritičnih tačaka. Instalacija na dok vratima može da koristi dve bočne antene i jednu nadzemnu antenu; stanica na transporteru može da koristi fokusirane antene oko trake; ormar za alat može da koristi near-field ili usmerene antene za kontrolu granice čitanja. SCIVAS može da pomogne u uparivanju čitača sa odgovarajućim UHF RFID antenama kada kupci zahtevaju različite nivoe pojačanja, širine snopa, dužine kablova ili raspored instalacije.

Za sistemske integratore, hardver je praktičan za integraciju. Standardni JT-128 podržava RS232 i TCP/IP, sa PoE dostupnim tamo gde je potrebno pojednostavljeno kabliranje. JT-128W dodaje WiFi za fleksibilnu instalaciju, dok JT-128G dodaje 4G za udaljene lokacije, privremene zone skladištenja ili mobilne stanice za popis. Čitač takođe podržava daljinsku nadogradnju firmvera putem mreže putem RS232, RJ45, WiFi i 4G, što je vredno kada projekat ima mnogo distribuiranih uređaja i ograničen pristup za održavanje.

Industrijska komunikacija i softverska integracija

Mnogi RFID projekti u skladištima propadaju ne zato što se tag ne može pročitati, već zato što čitač ne može čisto da komunicira sa automatizovanim okruženjem kupca. JT-128 podržava MODBUS TCP/IP, MODBUS RTU i MQTT, što ga čini pogodnim za PLC vođeno sortiranje na transporterima, automatizovane sisteme skladištenja, ERP/WMS middleware i IoT prikupljanje podataka. SCIVAS pruža demo alate i SDK podršku za C++, C#, Java i Android, omogućavajući programerima da konfigurišu snagu, redosled antena, režim popisa, logiku filtriranja i tokove otpremanja podataka.

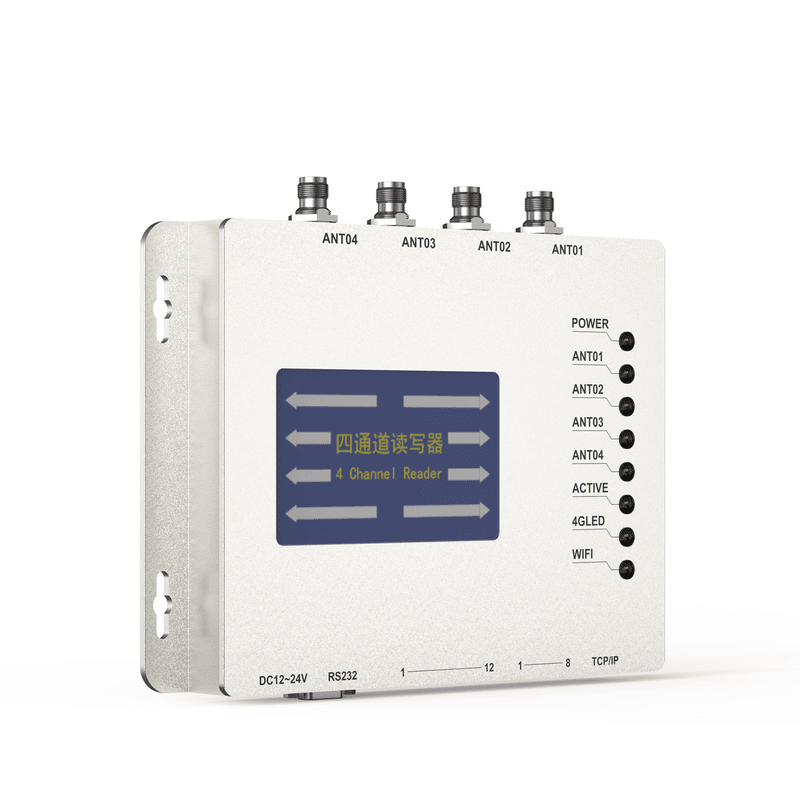

Kućište čitača je izrađeno od aluminijumske legure sa kompaktnom strukturom 246 × 160 × 30 mm, neto težinom od oko 1,3 kg i širokim radnim ulazom DC 9-24V. Radi od -20°C do +75°C i može se skladištiti od -40°C do +80°C, što ga čini pogodnim za svakodnevnu industrijsku upotrebu u distributivnim centrima, fabrikama, radionicama, arhivama i depoima opreme. Dva trigger ulaza i dva relejna izlaza pomažu povezivanje čitača sa senzorima, signalnim svetlima, kapijama, alarmima ili signalima automatizacije.

Odgovarajući RFID tagovi i primene u projektima

JT-128 se može koristiti sa UHF tagovima odabranim za kartone, palete, plastične kante, odeću, dokumente, alate i sredstva koja se mogu ponovo koristiti. Za identifikaciju na nivou artikla ili na nivou kutije u skladištu, korisnici često kombinuju fiksne čitače sa UHF RFID etiketama koje se mogu štampati. Za metalna sredstva, oštre uslove rada ili specijalne materijale, izbor taga treba testirati zajedno sa postavljanjem antena i softverskim filtriranjem pre pune primene.

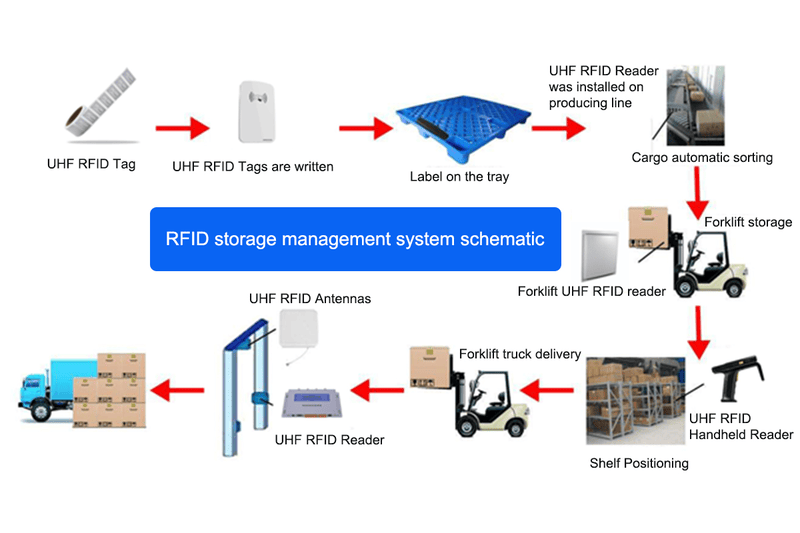

Tipične primene obuhvataju verifikaciju ulaza i izlaza u skladištu, detekciju prolaza viljuškara, praćenje paleta, identifikaciju ormara za dokumente, upravljanje knjigama, kontrolu alata, sledljivost proizvodne linije i nadzor imovine preduzeća. Kada projekat takođe zahteva ručno rešavanje izuzetaka, popis inventara ili programiranje tagova van fiksne zone čitanja, SCIVAS može da upari fiksnu infrastrukturu sa ručnim RFID čitačima kako bi operateri mogli da istraže nedostajuće predmete bez menjanja izgleda glavnog portala.

Fabrička podrška za prilagođene RFID projekte čitača

Kao fabrika RFID proizvoda, SCIVAS se fokusira na praktičnu primenu, a ne samo na navođenje specifikacija. Pre preporuke za JT-128, uzimamo u obzir očekivanu udaljenost čitanja, broj tagova, brzinu kretanja, raspored antena, visinu montaže, način komunikacije, softverski interfejs i zahteve za lokalne frekvencije. Za OEM kupce, distributere i sistemske integratore možemo da podržimo razgovor o projektu, testiranje uzoraka, smernice za SDK i serijsku isporuku. Rezultat je konfigurabilna 4 port UHF RFID platforma čitača koja pomaže skladišnim i logističkim timovima da smanje ručno skeniranje, poboljšaju vidljivost zaliha i izgrade automatizovaniji RFID sloj podataka.

Često postavljana pitanja

Koja je glavna prednost 4 port UHF RFID čitača?

Glavna prednost je širi i kontrolisaniji pokrivenost jednim uređajem. Četiri porta za antene omogućavaju integratoru da postavi antene oko dok vrata, transportera, ormara ili radne stanice i da upravlja svakim smerom čitanja posebno. To smanjuje mrtve zone, poboljšava hvatanje tagova i izbegava instaliranje nekoliko čitača sa jednim portom u istoj zoni.

Može li se JT-128 koristiti za praćenje paleta u skladištu?

Da. JT-128 je pogodan za praćenje paleta kada su tagovi, antene i zona čitanja projektovani zajedno. Može brzo da identifikuje mnogo tagova dok palete prolaze kroz portal ili utovarnu zonu. RSSI podaci i podesiva RF snaga takođe pomažu softveru da razlikuje nameravana čitanja paleta od obližnjih pozadinskih tagova.

Koje su opcije komunikacije dostupne za ovaj fiksni RFID čitač?

Standardni model podržava RS232 i TCP/IP, uz PoE dostupan za instalacije koje zahtevaju jednostavnije kabliranje. JT-128W dodaje WiFi, dok JT-128G dodaje 4G za udaljene ili mobilne primene. Takođe podržava MODBUS TCP/IP, MODBUS RTU i MQTT, što pomaže povezivanju čitača sa PLC-ovima, WMS platformama i IoT sistemima.

Da li čitač podržava razvoj softvera i integraciju?

Da. SCIVAS obezbeđuje demo softver i SDK resurse za C++, C#, Java i Android. Programeri mogu da konfigurišu režime čitanja, prebacivanje antena, nivoe snage, filtriranje tagova i izlaz podataka u skladu sa tokom projekta. Ovo je korisno za integratore koji grade prilagođeni middleware, magacinske dashboard-e ili automatizovane sisteme verifikacije.

Kako da izaberem antene za ovaj čitač?

Izbor antene zavisi od udaljenosti čitanja, usmerenja taga, pozicije montaže i oblika zone čitanja. Portal može zahtevati usmerene antene, dok ormar ili radna stanica mogu zahtevati užu pokrivenost. Dužina kabla, pojačanje antene, polarizacija i lokalna pravila o frekvencijama takođe treba uzeti u obzir tokom testiranja.

Može li se udaljenost čitanja podesiti?

Da. RF izlazna snaga može se podesiti od 5 do 32±1 dBm, tako da se zona čitanja može podesiti tokom instalacije. Niža snaga može smanjiti neželjeno čitanje u obližnjim prolazima, dok viša snaga može podržati šire portale ili brže pokretnu robu. Konačna udaljenost takođe zavisi od tipa taga i dizajna antene.

Da li je ovaj čitač pogodan za industrijska automatizovana okruženja?

Da. Kućište od aluminijumske legure, široki DC ulaz 9-24V, radni temperaturni opseg od -20°C do +75°C, trigger ulazi, relejni izlazi i industrijski komunikacioni protokoli čine ga pogodnim za mnoga automatizovana okruženja. Može da radi sa senzorima, alarmima, PLC-ovima, transporterima i pristupnim tačkama u logističkim ili proizvodnim projektima.

JT-128 tehnički list.pdf
