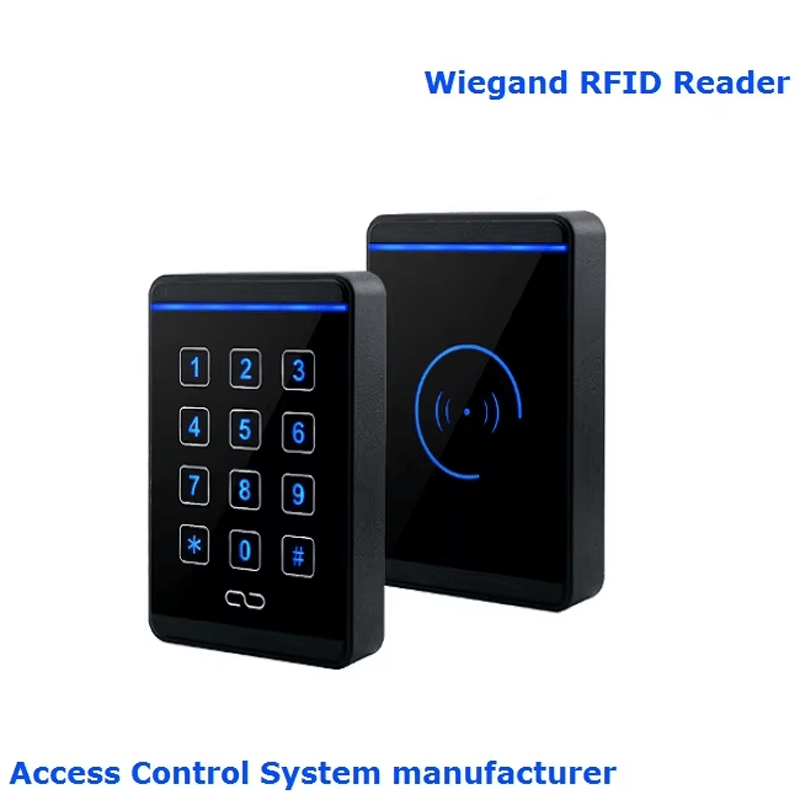

Dvofrekventni NFC RFID čitač za proveru pristupnih kartica

NFC RFID čitač za kontrolisanu identifikaciju kartica

Ovaj NFC RFID čitač pristupa namenjen je za kontrolu pristupa, verifikaciju kartica, evidenciju radnog vremena, registraciju gostiju i projekte autorizovane identifikacije. Podržava kartice kompatibilne sa 125KHz EM4100, EM4200, TK4100, uz opcionu 13.56MHz MIFARE konfiguraciju za lokacije koje zahtevaju HF identifikaciju kartica. Kao deo kompletne RFID čitača za pristup ponude proizvoda, pomaže instalaterima i sistem integratorima da povežu akreditive kartica sa kontrolerima putem Wiegand 26, Wiegand 34, RS232 ili RS485 izlaza.

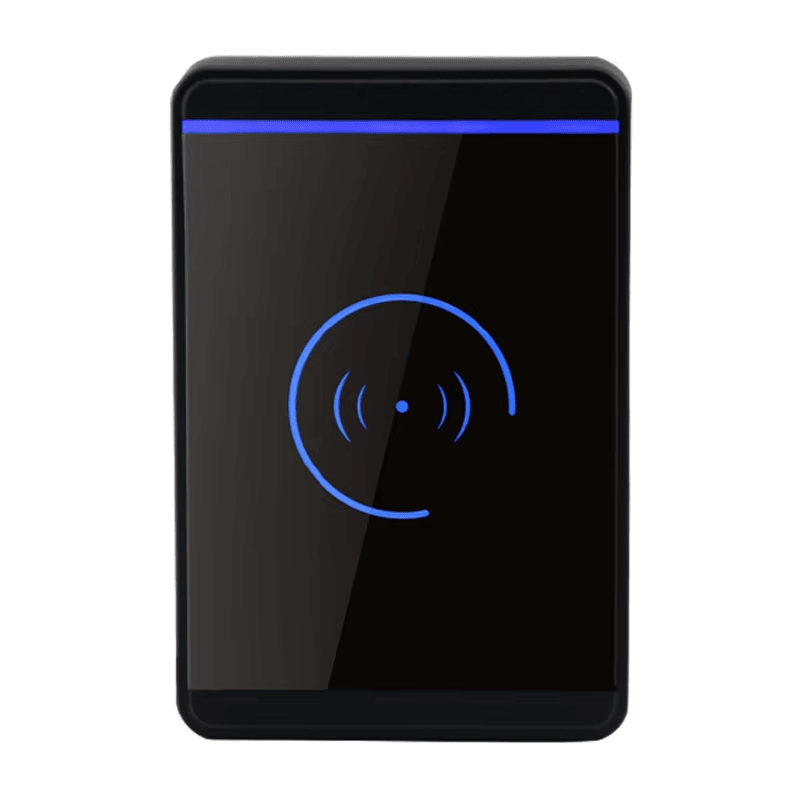

Čitač koristi ABS kućište sa ugrađenom antenom, LED indikatorom i zujalicom za jasnu povratnu informaciju o radu. Pogodan je za zakonitu NFC i RFID inspekciju kartica, upravljanje ulaznim vratima, terminale za evidenciju prisustva i druga kontrolisana bezbednosna okruženja u kojima su potrebno stabilno čitanje kartica i prenos podataka u realnom vremenu.

Ključne karakteristike NFC RFID čitača

Stabilno čitanje za projekte kontrole pristupa

Ovaj uređaj omogućava brzo čitanje na blizinu uz kratko vreme odziva, pomažući pristupnim sistemima da nesmetano obrađuju akreditive tokom svakodnevne upotrebe. Može da radi sa kompatibilnim niskofrekventnim ID karticama i opcionim 13.56MHz IC formatima kartica, što ga čini praktičnim za projekte kojima je potrebna fleksibilna podrška za akreditive. Kada se koristi sa odgovarajućim RFID karticama, čitač može da podrži bezbedan ulaz, evidenciju prisustva, registraciju posetilaca i potvrdu identiteta.

Više izlaznih interfejsa za sistemsku integraciju

Čitač podržava Wiegand 26, Wiegand 34, RS232 i RS485 opcije interfejsa, što mu omogućava povezivanje sa mnogim pristupnim kontrolerima i terminalima za identifikaciju. Za kupce koji upoređuju različite RFID čitače, ovaj model nudi kompaktnu strukturu, jednostavno ožičenje i pouzdanu komunikacionu distancu za unutrašnje i zaštićene uslove instalacije.

Tehnički parametri

Detalji specifikacije

Čitanje kartica i komunikacija

Podržan je standardni Wiegand 26-bitni i Wiegand 34-bitni izlaz podataka, uz dostupne RS232 i RS485 RFID opcije čitača za različite konfiguracije kontrolera.

Brzina odziva je manja od 0.2 sekunde, a vreme detekcije na blizinu je manje od 0.5 sekundi. Opseg čitanja na blizinu je 2-15cm u zavisnosti od tipa kartice i uslova instalacije.

Čitač podržava EM4100 ID kartice i kompatibilne 64-bitne Manchester kod kartice. Opcija 13.56MHz MIFARE 1 kartice je takođe dostupna za projekte koji koriste visokofrekventne kredencijale.

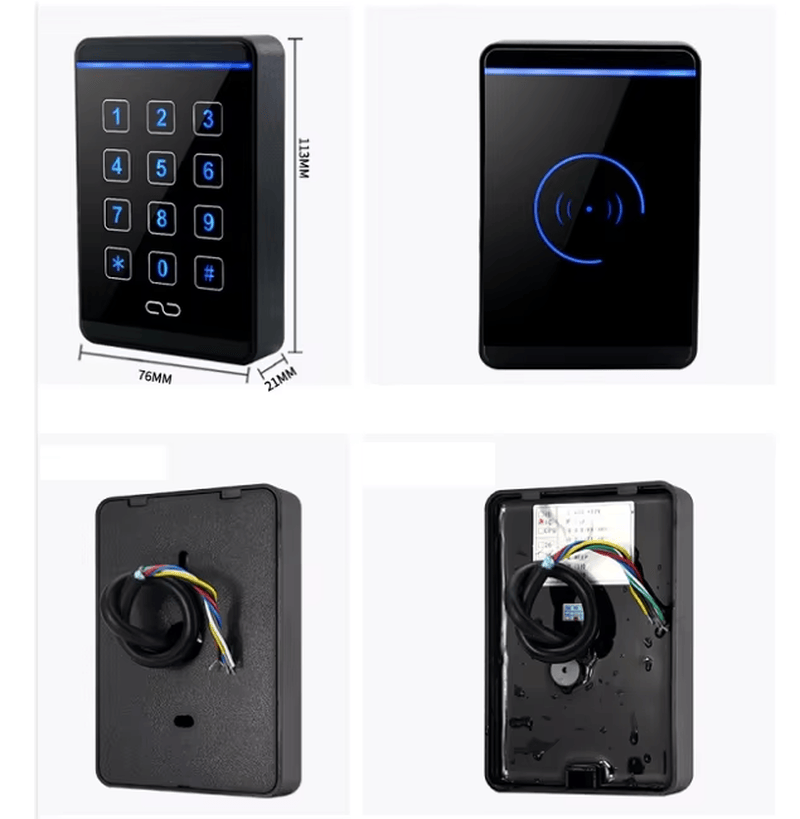

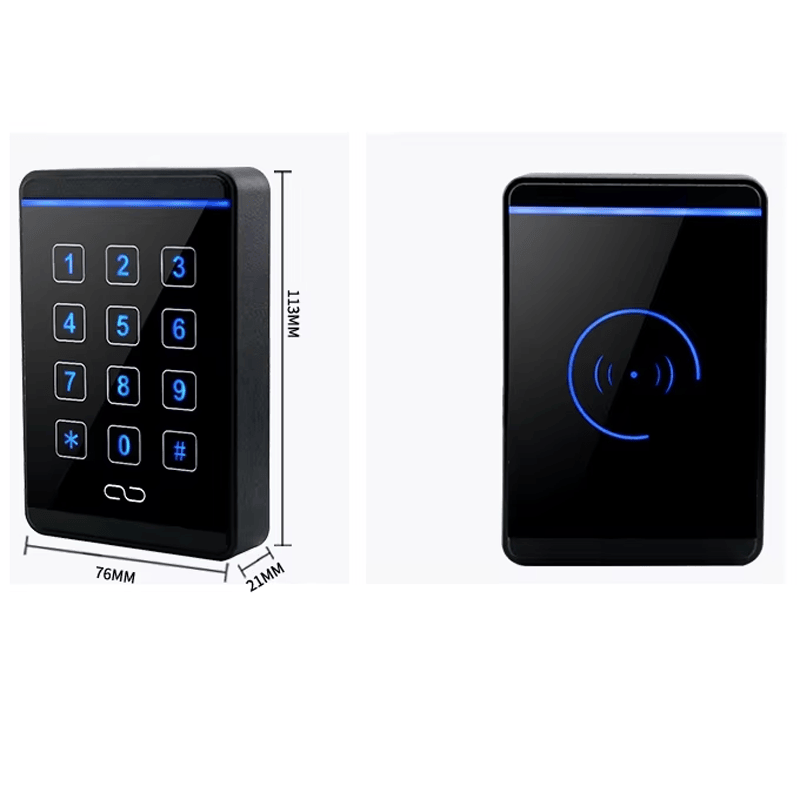

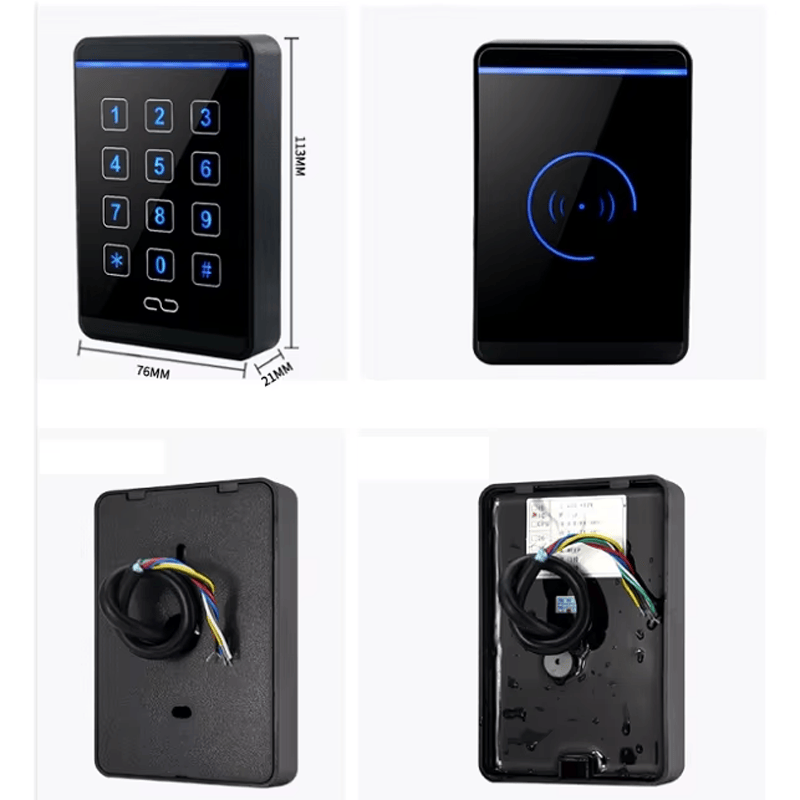

Kućište i radni dizajn

Čitač ima ugrađenu antenu, dvocvetni LED indikator i ugrađeni zvučnik. Radi sa DC 12V ulaznim napajanjem i radnom strujom od oko 70mA.

Podržana temperatura okoline je od -25℃ do 75℃, sa vlažnošću okoline od 10%-90%. Udaljenost komunikacije može dostići do 100 metara uz odgovarajuće instalacione kablove i uslove na kontroleru.

Dostupne su crna i bela boja. Kućište koristi PVC materijal, sa crnom smolom za zaštitu pri instalaciji na mestima izloženim vodi.

Uputstvo za instalaciju

Osnovni način montaže

Koristite krstasti odvijač da olabavite zavrtanj između panela i matične ploče. Zatim ugradite matičnu ploču u bočni zid pomoću plastičnih tiplova i zavrtanja.

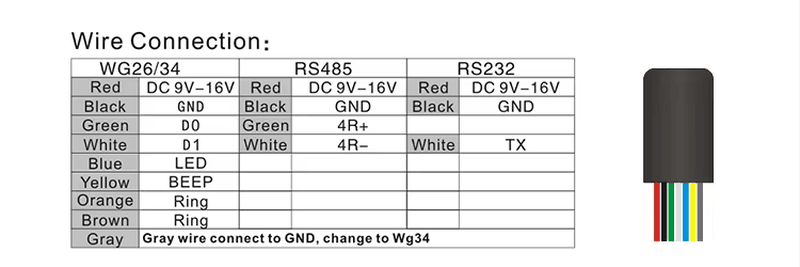

Napajanje i napomena o povezivanju

1. Pre povezivanja proverite električni napon i pravilno identifikujte pozitivni anod i katodu napajanja.

2. Kada se koristi spoljno napajanje, delite napajanje sa kontrolnom kutijom ili koristite istu GND vezu.

3. Kada je rastojanje između čitača kartica i kontrolera veće od 50 metara, koristite napojni vod prečnika najmanje 1,5 kvadratnih cm, ili upotrebite nekoliko paralelnih mrežnih žica za stabilan prenos.
