Dvofrekventne ABS RFID oznake za metal sa NFC i UHF

Dvofrekventna RFID oznaka ABS10530-3 opremljena je EM4423 čipom, koji integriše dve funkcionalnosti na jednom jezgru: EPC tehnologiju za aplikacije na velikim udaljenostima i NFC tehnologiju za razmenu podataka na blizinu. Oba protokola mogu da dele zajednički, jedinstveni ID, koristeći napredne karakteristike IC-a. To omogućava da ABS10530-3 čitaju i pametni telefoni sa NFC podrškom i UHF RFID čitači. Kao dvofrekventna RFID oznaka (UHF + HF), ABS10530-3 se široko koristi u vrhunskim aplikacijama kao što su luksuzna roba, vrhunski alkoholni proizvodi, kolekcionarski predmeti, upravljanje bibliotekama i drugo.

ABS antimetalne RFID oznake napravljene za identifikaciju metalne imovine

SCIVAS ABS RFID oznake za primenu na metalnim površinama dizajnirane su za projekte u kojima obični RFID inleji gube performanse nakon što se pričvrste na čelik, aluminijum, kućišta mašina, kontejnere, police, alat ili povratna transportna sredstva. Ovaj model koristi kruto ABS i PC kućište sa inženjerski projektovanom strukturom za rad na metalnim površinama, što omogućava oznaci da zadrži stabilnu čitljivost kada se postavi direktno na provodne površine. Za timove koji prate imovinu, korist je jednostavna: svaki vredan metalni predmet može da nosi trajni digitalni identitet koji ostaje čitljiv u skladištima, radionicama, spoljnim dvorištima, zonama održavanja i industrijskim sistemima cirkulacije.

Model ABS10530-3 nije samo čvrsta UHF oznaka za metalne površine. To je dvofrekvencijsko rešenje zasnovano na EM4423 čipu, koje kombinuje EPC UHF performanse za skeniranje na većoj udaljenosti sa 13,56 MHz NFC interakcijom za verifikaciju na blizinu. UHF deo podržava ISO/IEC 18000-63 i radi u opsezima US 902-928 MHz i EU 865-868 MHz, dok NFC strana prati ISO/IEC 14443A-3. Ova struktura pomaže da jedna fizička oznaka podrži automatizovano popisivanje zaliha putem čitačke opreme i proveru na licu mesta putem NFC mobilnih uređaja.

Zašto ova ABS RFID oznaka za metalne površine funkcioniše na zahtevnoj imovini

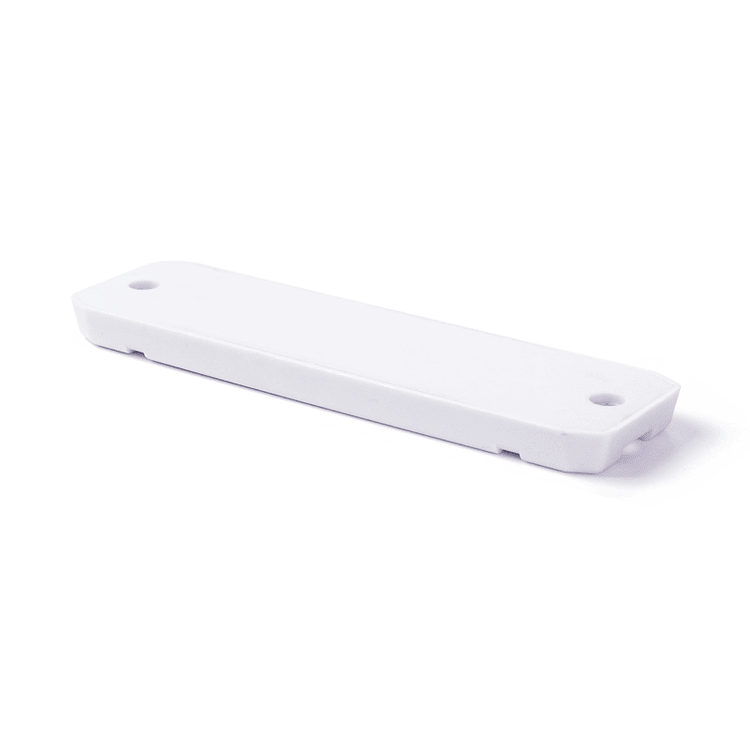

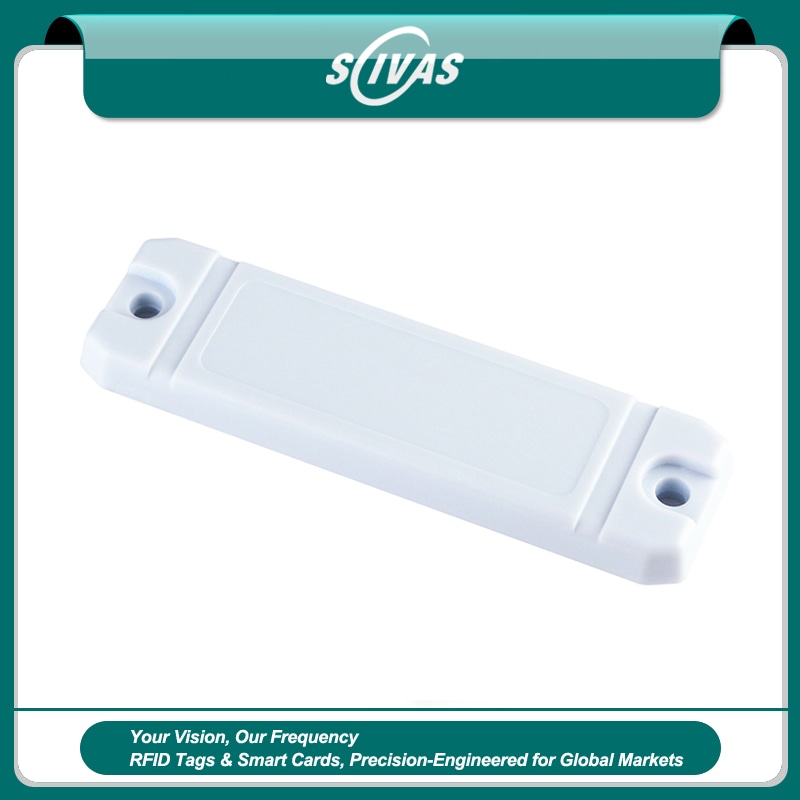

Kućište je izrađeno od ABS+PC materijala, što pruža praktičan balans između otpornosti na udarce, težine i cene za komercijalnu primenu. Sa dimenzijama 105.0x30.0mm, debljinom 7.5mm i težinom 27.0g, oznaka je dovoljno velika da pruži pouzdane UHF performanse, a istovremeno dovoljno kompaktna za mnoge profile opreme. Belo kućište takođe ostavlja prostor za vizuelnu identifikaciju, štampane kodove ili označavanje specifično za projekat kada je potrebno. U poređenju sa mekim etiketama, ova struktura sa tvrdim kućištem je bolje prilagođena za ponovljeno rukovanje, vibracije, prašinu, spoljnu vlagu i rutinsko čišćenje.

IP68 zaštita je važna za kupce kojima su potrebne oznake koje neće otkazati nakon izlaganja kiši, pranju, prašini ili teškim uslovima skladištenja. ABS10530-3 radi od -25°C do +85°C i može se skladištiti od -40°C do +85°C. Ove vrednosti ga čine pogodnim za mnoge primene u logistici, upravljanju opremom, imovini voznog parka, kontroli alata, paletama, metalnim kontejnerima i održavanju objekata. Nije pozicioniran kao visokotemperaturna keramička oznaka; umesto toga, pozicioniran je kao snažna svakodnevna industrijska opcija za metalnu imovinu kojoj su potrebna stabilna očitavanja i dug radni vek.

UHF očitavanje i NFC verifikacija dodirom u jednoj oznaci

Kada se instalira na metal, UHF domet čitanja može dostići do 500cm sa fiksnim čitačem u US frekvencijskom opsegu i do 400cm u EU frekvencijskom opsegu, u zavisnosti od snage čitača, postavke antene, softverske konfiguracije i uslova na lokaciji. Sa ručnim čitanjem, UHF performanse mogu dostići oko 150cm u US opsegu i oko 130cm u EU opsegu. NFC strana je namerno kratkog dometa, oko 1cm, što je korisno kada osoblje treba da dodirne pojedinačni predmet, proveri servisne zapise, otvori mobilnu stranicu ili potvrdi da imovina koja se pregleda odgovara zapisu u sistemu.

Za projekte koji već koriste RFID Tagove za metalne površine u skladišnim, proizvodnim ili spoljnim operacijama, ovaj model dodaje korisnu vezu između masovnog skeniranja i ljudske provere. Fiksni portali, čitači na dokovima i stanice za popis mogu brzo da pročitaju UHF identitet, dok tehničari mogu da koriste NFC za interakciju jedan na jedan. Time se smanjuje potreba za štampanjem zasebnih QR nalepnica, dodavanjem dodatne NFC nalepnice ili održavanjem odvojenih metoda identifikacije za istu imovinu.

Ugradnja, memorija i snabdevanje za projekte

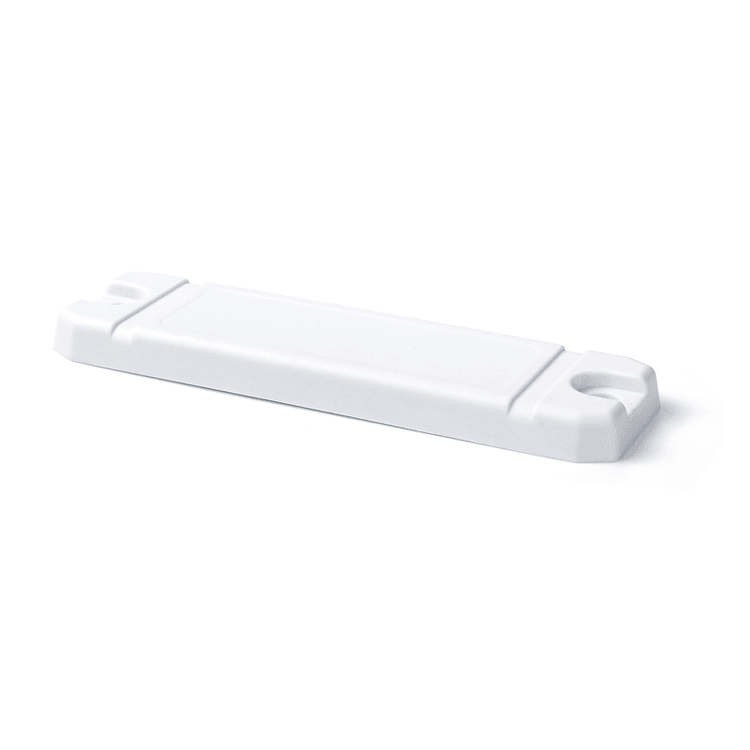

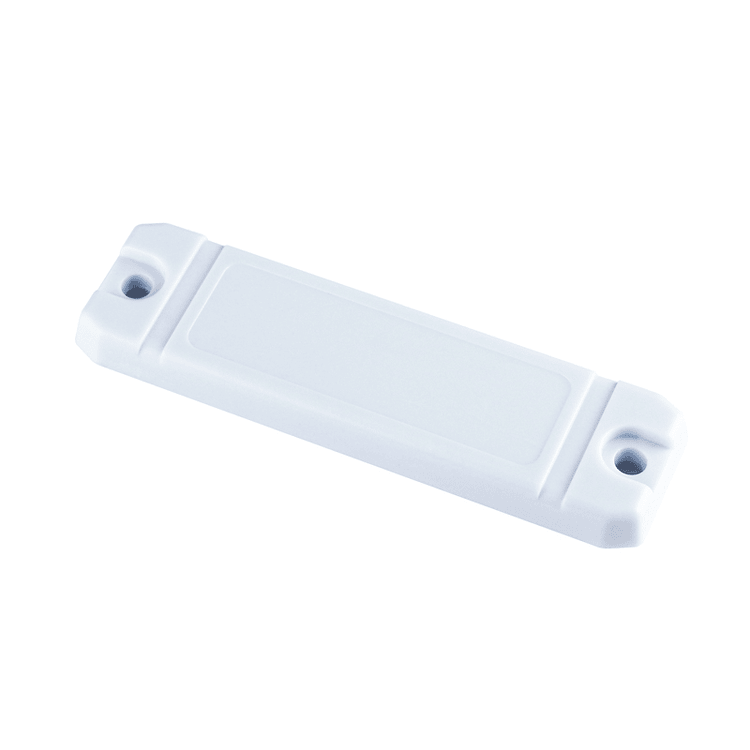

Tag podržava lepljenje, montažu zavrtnjima i vezivanje. Dva otvora od D5,2 mm predviđena su za mehaničko pričvršćivanje kada samo lepljenje nije dovoljno pouzdano, posebno na opremi koja vibrira, kreće se ili ostaje na otvorenom. Za čiste unutrašnje metalne površine, industrijsko lepilo može da pojednostavi ugradnju. Za nepravilne predmete, vezivanje kablom može se koristiti kada to mesto montaže dozvoljava. SCIVAS može da savetuje o praktičnoj ugradnji na osnovu materijala imovine, obrade površine, udaljenosti čitača i očekivanog radnog okruženja.

Dizajn memorije podržava 7 bajtova UID za NFC, 96-bitni TID za EPC, 128-bitni EPC, 1920-bitnu NFC korisničku memoriju i 160-bitnu EPC korisničku memoriju. To je tag za čitanje/pisanje sa 100.000 ciklusa pisanja i zadržavanjem podataka do 50 godina. Ove specifikacije su korisne za sisteme imovine koji zahtevaju kodirane EPC brojeve, zapise o serijama, status provere, reference za održavanje ili korisnički definisane strukture podataka. U mnogim projektima, tag može biti kodiran pre otpreme, tako da instalateri dobiju nalepnice spremne za direktnu registraciju.

Kao fabrički dobavljač, SCIVAS se fokusira na to da ovi ABS Anti Metal RFID Tagovi budu praktični za integratore, distributere i projektne kupce, a ne da se tretiraju kao generička komponenta. MOQ počinje od 50 komada, što podržava pilot testiranje pre većih uvođenja. O prilagođenom kodiranju, štampi na površini, pakovanju i usklađivanju frekvencije može se razgovarati u skladu sa zahtevima projekta. Ako isto rešenje zahteva i povezane RFID Tagove za nemetalne predmete ili kompatibilne UHF RFID fiksne čitače za čitanje na kapiji, polici ili stanici, SCIVAS može da pomogne da se format taga uskladi sa celokupnim okruženjem za čitanje.

Često postavljana pitanja

Šta čini ove ABS Anti Metal RFID Tagove drugačijim od običnih RFID nalepnica?

Obične RFID nalepnice obično gube domet čitanja kada se postave direktno na metal, jer površina rasponira antenu. Ovaj tag koristi krutu strukturu za rad na metalnim površinama i ABS+PC kućište, pa je dizajniran da radi na provodljivoj imovini. Bolji je za opremu, police, metalne kontejnere, alate i druge predmete kojima je potreban duži radni vek od papirnih ili PET nalepnica.

Može li ovaj tag da čitaju i UHF čitači i NFC pametni telefoni?

Da. Model ABS10530-3 koristi EM4423 čip, koji kombinuje EPC UHF i NFC funkcije u jednoj etiketi. UHF očitavanje se koristi za popis imovine na većoj udaljenosti putem fiksnih ili ručnih čitača, dok se NFC očitavanje koristi za verifikaciju dodirom na blizinu. To je korisno kada operaterima trebaju i automatsko skeniranje i mobilna provera na terenu.

Koji domet čitanja mogu da očekujem nakon montaže na metal?

U odgovarajućim uslovima, UHF domet očitavanja može dostići do 500cm na metalu sa fiksnim čitačem u američkom opsegu i do 400cm u EU opsegu. Ručno očitavanje je kraće, oko 150cm u američkom opsegu i 130cm u EU opsegu. Stvarna udaljenost zavisi od čitača, antene, snage, pozicije montaže i smetnji na lokaciji.

Da li je ABS10530-3 pogodan za spoljne ili uslove pranja?

Da, etiketa ima IP68 zaštitu i dizajnirana je da odoli prodoru prašine i vode. Njen opseg radne temperature je od -25°C do +85°C, a skladištenja od -40°C do +85°C. Za spoljne projekte ipak preporučujemo testiranje lepljenja, zavrtanja ili vezivanja u realnim uslovima pre masovnog postavljanja.

Kako se etiketa može instalirati na opremu ili kontejnere?

Proizvod podržava lepljenje, montažu zavrtnjima i vezivanje. Dva otvora D5.2mm omogućavaju sigurnije mehaničko pričvršćivanje tamo gde vibracije, kretanje ili izlaganje spoljnim uslovima mogu vremenom oslabiti lepak. Za ravne i čiste metalne površine lepak može biti dovoljan. Za nepravilne predmete vezivanje kablom ili zavrtnji su često pouzdaniji.

Može li SCIVAS da kodira podatke ili prilagodi etikete pre otpreme?

SCIVAS može da razmotri kodiranje po projektu, pravila EPC brojeva, upisivanje korisničke memorije, označavanje površine, štampanje i zahteve pakovanja pre proizvodnje. Etiketa podržava operaciju čitanja/pisanja, 100.000 ciklusa pisanja i dugotrajno čuvanje podataka, tako da može biti pripremljena za registraciju imovine pre isporuke. Detalje prilagođavanja treba potvrditi sa vašim sistem integratorom ili softverskim timom.

Za koje aplikacije su ove antimetalne RFID etikete najpogodnije?

Pogodne su za praćenje metalne imovine, magacinske police, industrijske alate, kontejnere za višekratnu upotrebu, identifikaciju mašina, evidenciju održavanja, predmete visoke vrednosti, ormare za arhivsku građu u bibliotekama i upravljanje objektima. Dvofrekventni dizajn je posebno koristan kada projektu treba UHF popis na velikoj udaljenosti i NFC provera na blizini na istom fizičkom predmetu.
