Dodirni RFID i PIN čitač sa Wiegand, RS232 i RS485 vezama

Ovaj ugrađeni RFID čitač 125KHz 13,56MHz je kompaktno i svestrano rešenje za besprekornu RFID integraciju. Njegov izdržljiv dizajn omogućava jednostavnu ugradnju u različite uređaje i sisteme. Kao višefrekventni RFID čitač, podržava i LF (125KHz) i HF (13,56MHz) kartice, pružajući fleksibilnost za različite primene. Ovaj ugrađeni RFID modul je idealan za kontrolu pristupa, evidenciju radnog vremena i druge bezbednosne sisteme. Obezbeđuje pouzdano i efikasno čitanje podataka za vaše projekte.

Ugrađeni LF ID 125KHz/HF IC 13,56MHz pametni blizinski čitač

RFID komplet za kontrolu pristupa na kapiji sa beskontaktnim čitačem kartica

RFID čitač kartica za kontrolu pristupa, LF ID 125KHz/HF IC 13,56MHz RFID čitač niske frekvencije blizinski čitač koji je dostupan za 125Khz kartice, 13,56Mhz kartice EM4100, EM4200, TK4100 i kompatibilne kartice, sa Wiegand26,34, RS232, RS485 interfejsom opciono, jednostavan za upotrebu i implementaciju, brz i praktičan za povezivanje sa drugim kontrolnim uređajima

Široko se koristi u aplikacijama kao što su sistem kontrole pristupa, evidencija radnog vremena, sistem registracije gostiju i polje identifikacione autentifikacije itd.

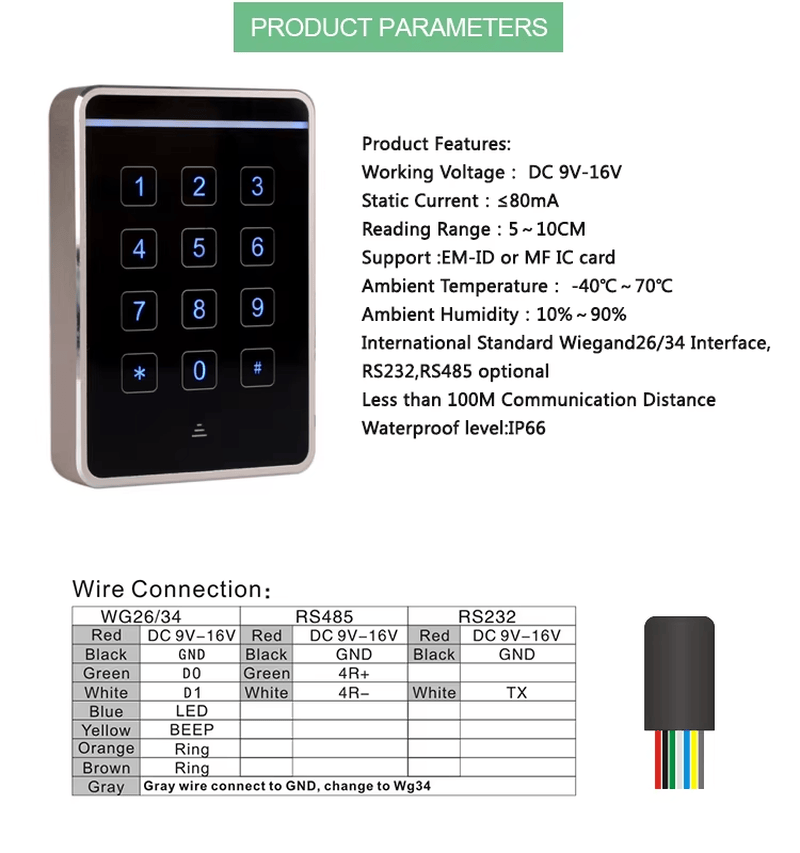

Specifikacija
Wiegand 26bit/ Wiegand34bit standardni format izlaza podataka, RS232, RS485 RFID čitač opciono
Vreme odziva kraće od 0,2 sekunde
Vreme približavanja kraće od 0,5 sekundi Udaljenost:
Opseg približavanja 2-15cm
Podrška za EM 4100 ID karticu ili kompatibilnost sa njom (64bits, Manchester Code) i Mifare 1 karticu (13.56 MHz frekvencija)
-25; Cto 75; C ambijentalna temperatura, 10%-90% ambijentalna vlažnost
Ugrađena antena
Ugrađena LED (Double Color LED)
Ugrađeni zvučnik (Buzzer)
DC 12V radni napon, 70mA radna struja
100 metara komunikaciona udaljenost
Prenos podataka u realnom vremenu
Crna ili bela boja
PVC materijal kućišta (crna smola za vodootpornu funkciju)

Montaža

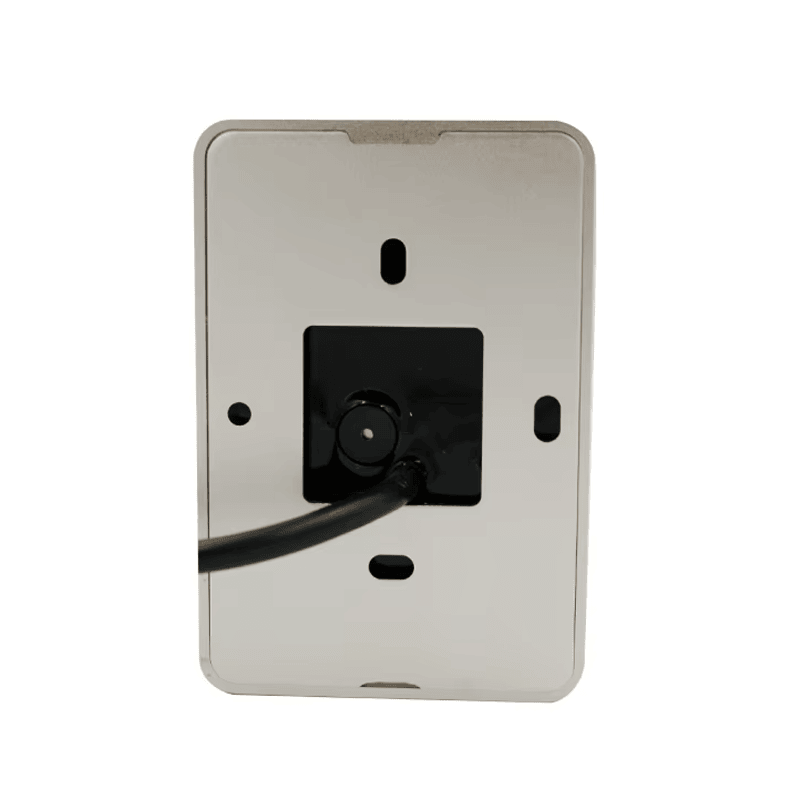

Koristite + tip odvijača da olabavite zavrtanj između panela i matične ploče, zatim ugradite matičnu ploču u bočni zid pomoću plastičnog tipla i zavrtnjeva.

Napomena

1. Potvrdite električni napon (DC12V) i razlikujte pozitivnu anodu i katodu napajanja
2. Kada se koristi spoljno napajanje, uverite se da deli napajanje sa Controller Box ili da koristi isti GND
3. Kada je udaljenost između čitača kartica i kontrolera veća od 50m, koristite napojni kabl sa najmanje 1,5 kvadratnih cm prečnika, ili nekoliko paralelnih mrežnih kablova.

čitač za pristup sa ekranom osetljivim na dodir za moderna kancelarijska vrata

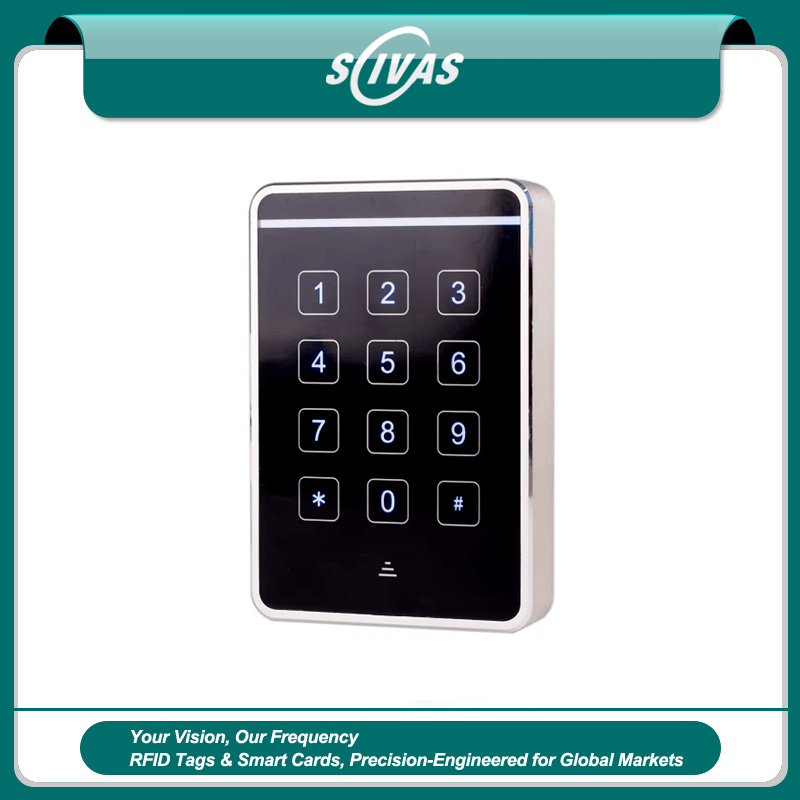

SCIVAS J20-2634 je kompaktan čitač za pristup sa ekranom osetljivim na dodir za kancelarije kojima je potreban čist dizajn ulaza bez žrtvovanja praktične bezbednosti. Kombinuje beskontaktno čitanje RFID kartica sa tastaturom osetljivom na dodir, pružajući menadžerima kancelarija praktičan način da podrže ulazak putem kartice, verifikaciju PIN-a ili tokove pristupa zasnovane na kontroleru. Za korporativna vrata, ulaze za osoblje, zajedničke radne prostore, pomoćne kancelarije i male komercijalne objekte, ovaj čitač pruža profesionalan izgled uz jednostavnu instalaciju za sistemske integratore.

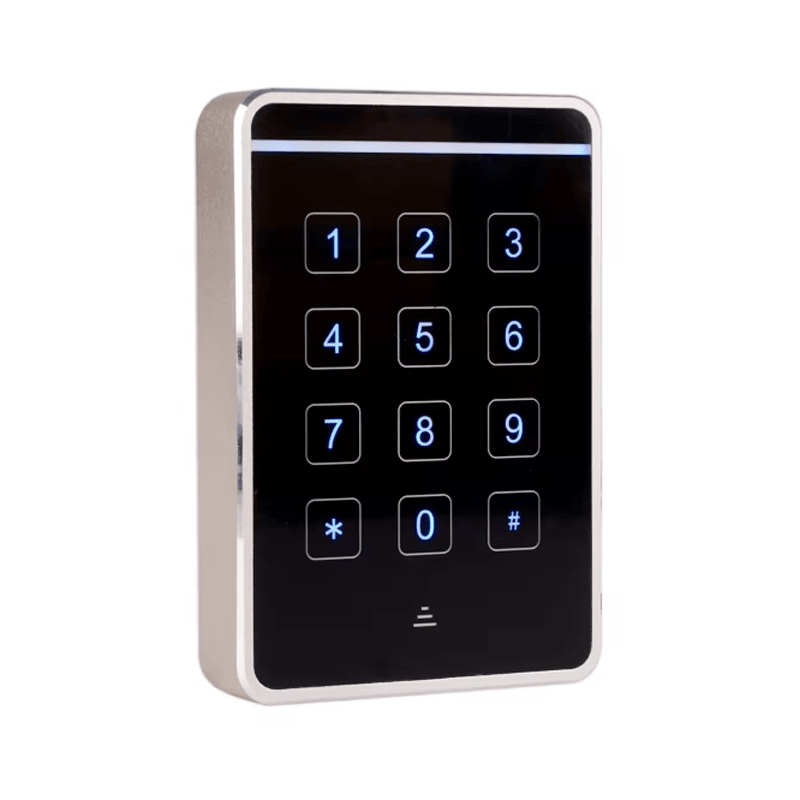

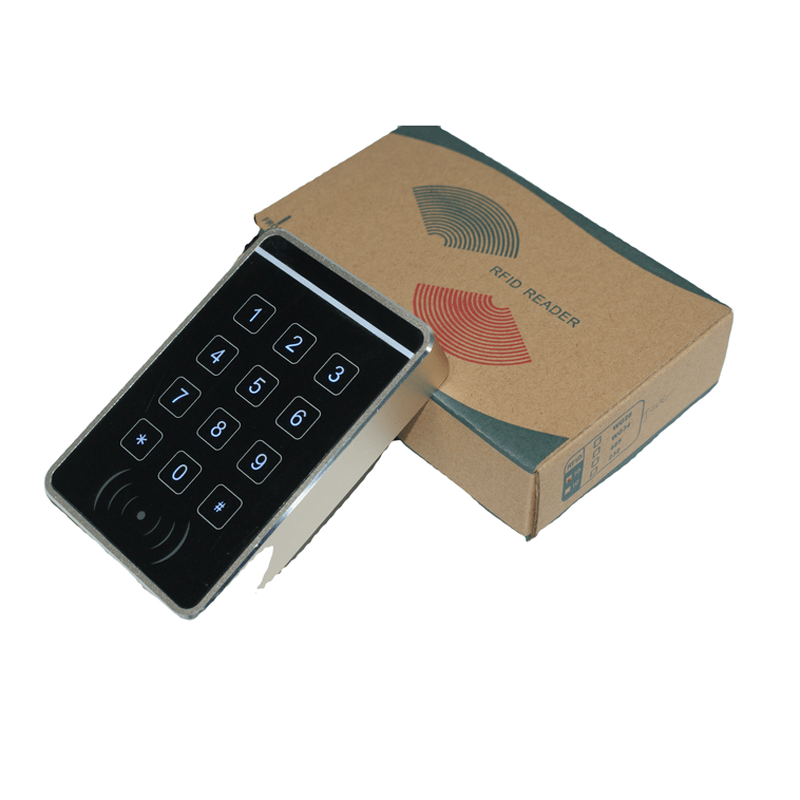

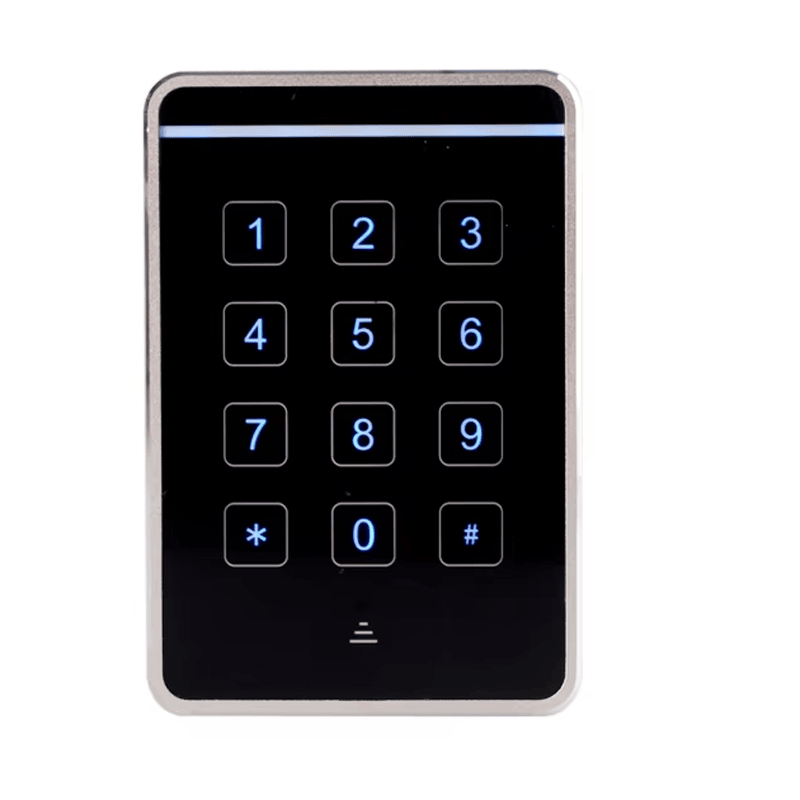

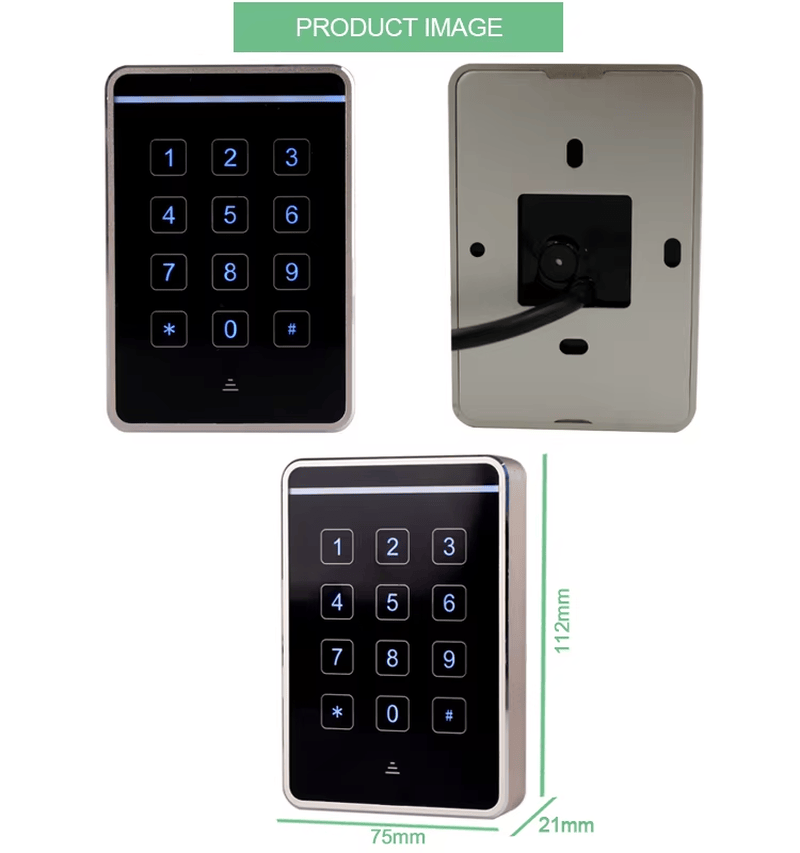

Za razliku od glomaznih zidnih terminala, J20-2634 je izgrađen oko tankog kućišta dimenzija 112 × 75 × 21 mm koje se lepo uklapa pored kancelarijskih vrata, ramova staklenih vrata, panela na turniketima, recepcijskih pristupnih tačaka i kućišta opreme. ABS kućište čini jedinicu laganom i izdržljivom, dok prednja dodirna površina daje proizvodu moderan izgled pogodan za poslovne enterijere. Crvena i zelena LED indikacija statusa pomaže instalaterima da brzo potvrde stanje pripravnosti i uspešnog očitavanja kartice tokom puštanja u rad.

Čitač za kontrolu pristupa kancelarijama sa fleksibilnom podrškom za akreditive

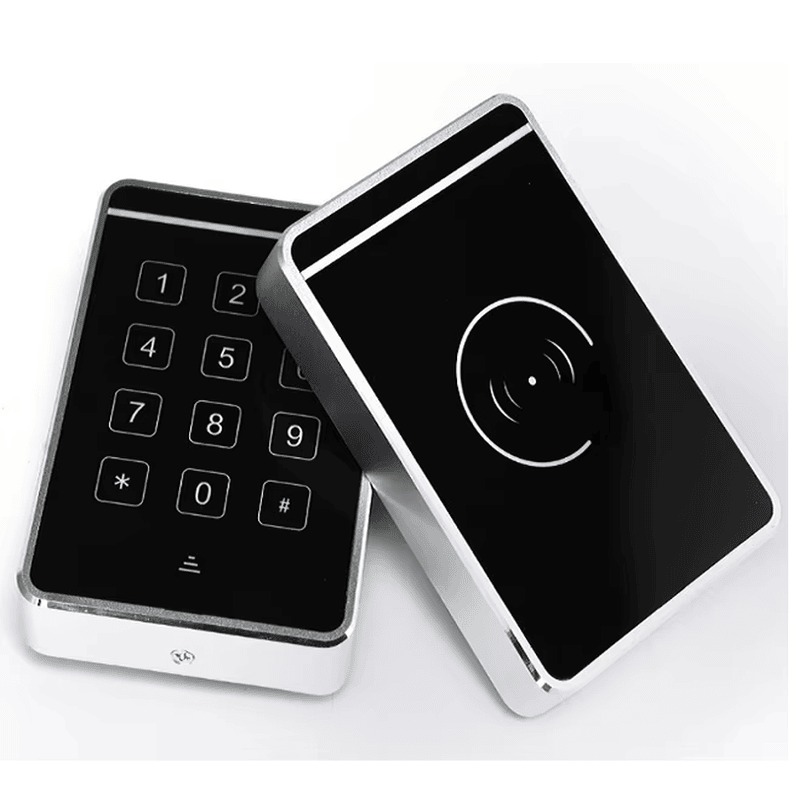

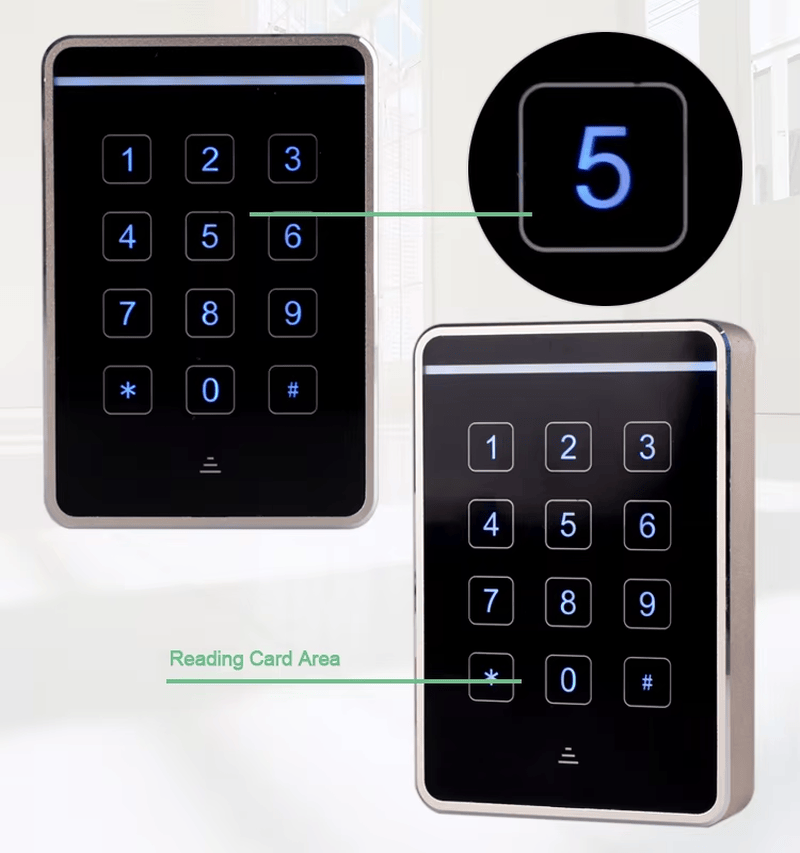

Ovaj čitač za kontrolu pristupa kancelarijama namenjen je svakodnevnom ulasku zaposlenih, gde je pouzdanost važnija od nepotrebne složenosti. Standardna konfiguracija podržava 125KHz akreditive kao što su EM4100, EM4200, TK4100 i kompatibilne ID kartice. Za projekte koji zahtevaju kartične sisteme više frekvencije, može se izabrati opciona 13.56MHz Mifare konfiguracija. Ova fleksibilnost čini J20-2634 pogodnim kako za nove projekte bezbednosti kancelarija, tako i za projekte nadogradnje u kojima se postojeće kartice moraju uzeti u obzir pre specificiranja čitača.

Pošto mnoge kancelarije već koriste različite formate akreditiva po odeljenjima, za parkiranje, evidenciju prisustva i pristup posetilaca, važno je izabrati pravi interfejs čitača. SCIVAS takođe može da podrži nabavku povezanih akreditiva, uključujući prilagođene RFID kartice za kancelarijsko osoblje, bedževe za posetioce ili programe pristupa zasnovane na članstvu. Kada klijent želi dosledan vizuelni identitet na čitačima i karticama, završna obrada kućišta, štampa kartica, izbor čipa i kompatibilnost sistema mogu se razmotriti zajedno kako bi se smanjio rizik od kasnije integracije.

RFID čitač sa ekranom osetljivim na dodir za pristup za sistemsku integraciju

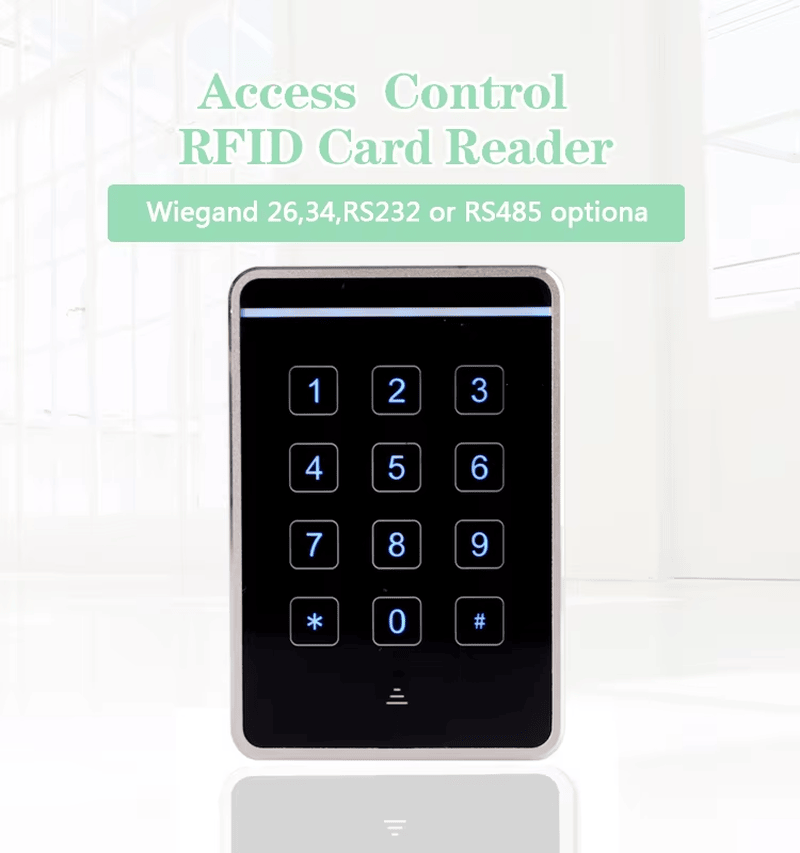

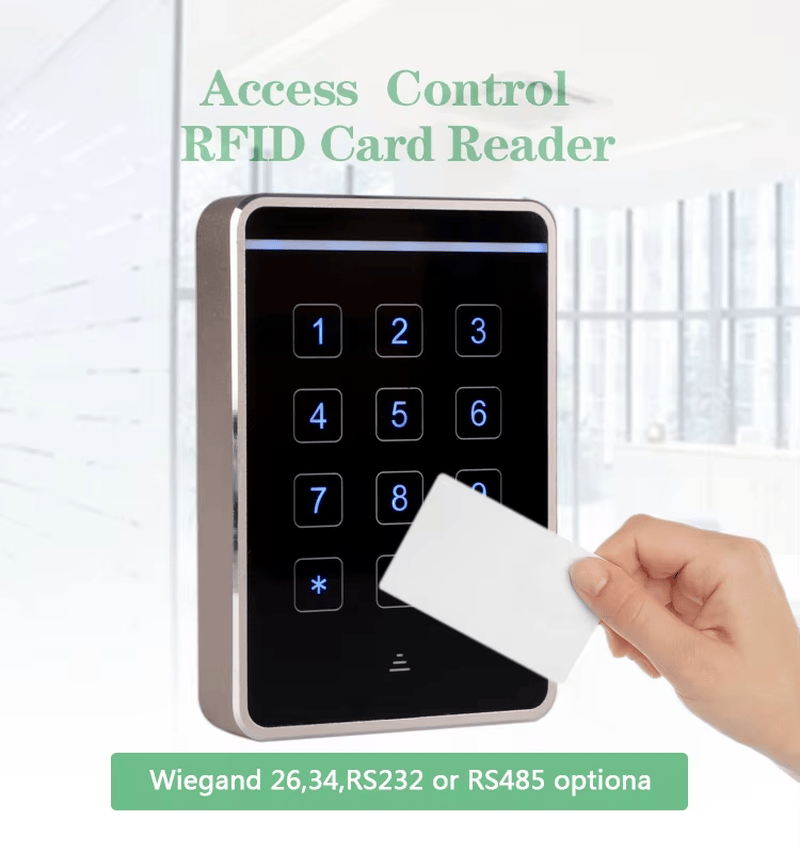

J20-2634 nije samo samostalni prednji čitač; projektovan je da se poveže sa eksternim kontrolerima pristupa preko široko korišćenih izlaznih formata. Opcije Wiegand 26, Wiegand 34, RS232 i RS485 daju instalaterima prostor da se usklade sa različitim arhitekturama kontrolera. Wiegand prenos može da podrži deonice do 100 metara, RS232 je pogodan za kraću serijsku komunikaciju do 10 metara, a RS485 može da podrži komunikaciju na velikim udaljenostima do 1200 metara kada su projektno ožičenje i okruženje kontrolera pravilno planirani.

Za poslovne zgrade sa više obezbeđenih prostorija, RS485 može pomoći u smanjenju komunikacionih problema na dužim trasama kablova, dok Wiegand ostaje poznat za mnoge standardne panele za kontrolu pristupa. Čitač radi na DC 9V–16V i troši manje od 60mA, što pomaže da se pojednostavi planiranje napajanja za male i srednje kancelarijske projekte. Interval očitavanja ispod 0,5 sekundi i domet očitavanja od 3–8 cm pružaju korisnicima brzo i poznato iskustvo pristupa na vratima, bez potrebe da karticu drže u tačno određenom položaju predugo.

Napravljen za kancelarijska vrata, tačke evidentiranja prisustva i obezbeđene prostorije

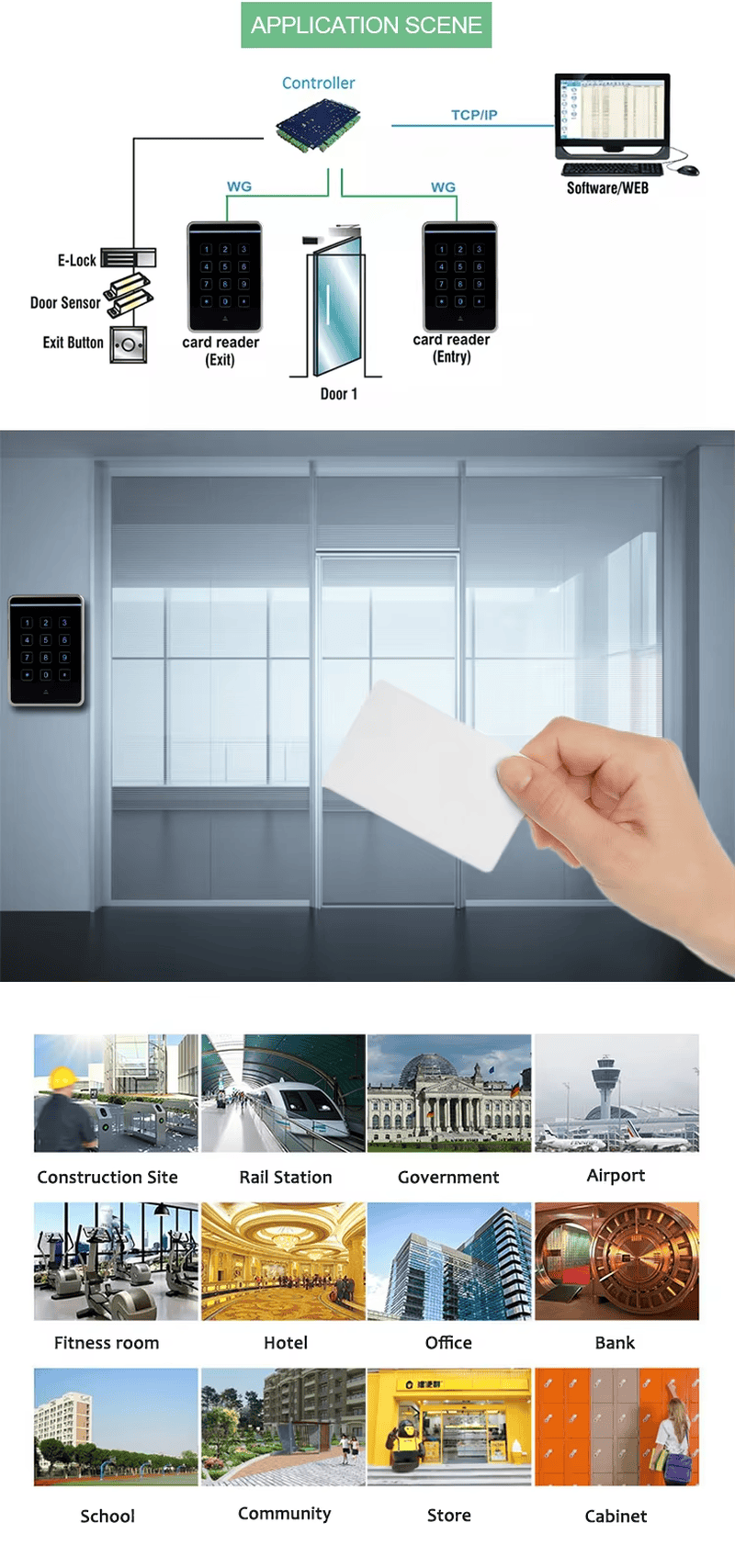

Ovaj RFID pristupni čitač sa ekranom osetljivim na dodir pogodan je za ulazna vrata kancelarija, zone samo za zaposlene, sale za sastanke, arhive, ulaze u magacin-kancelariju, kontrolne tačke u holu lifta i punktove za evidenciju radnog vremena. Tastatura osetljiva na dodir je korisna kada menadžeri žele režim rada kartica plus PIN ili privremeni PIN pristup za ovlašćeno osoblje. Za širu porodicu uređaja, kupci mogu da ga uporede i sa SCIVAS RFID pristupnim čitačima kada biraju čitače za različite tipove vrata, nivoe bezbednosti i uslove ugradnje.

Proizvod je takođe praktičan za OEM i projektne instalacije. Kompaktno kućište, ugrađena antena, LED indikator, zvučni signal i opcioni formati komunikacije omogućavaju da se ugradi u pristupne panele, terminale za registraciju posetilaca i prilagođene bezbednosne ormare. U projektima gde čitači, kontroleri, električne brave, izlazna dugmad i napajanja moraju da rade kao kompletan sistem, SCIVAS može da pomogne kupcima da procene da li je rešenje samo sa čitačem ili su napredniji RFID terminali za kontrolu pristupa prikladniji.

Napomene o instalaciji i podrška za prilagođene projekte

Za stabilan rad, instalater treba da potvrdi polaritet DC napajanja pre povezivanja i da obezbedi da čitač i kontroler dele pouzdano uzemljenje kada se koristi spoljni izvor napajanja. Za dužine kablova veće od 50 metara, može biti potreban deblji kabl za napajanje ili paralelne mrežne žice da bi se smanjio pad napona. Opseg radne temperature od -25°C do +75°C podržava tipične uslove u zatvorenom prostoru i na zaštićenim ulazima, ali zahteve za kućištem i vodootpornošću treba preispitati ako će čitač biti postavljen na otvorenom izloženom mestu.

Kao fabrički dobavljač, SCIVAS se fokusira na usklađivanje parametara čitača sa stvarnim scenarijem ugradnje kupca, umesto da samo navede generički proizvod. Kupci mogu da potvrde frekvenciju, interfejs, boju, kompatibilnost kartica, potrebe za logom, pakovanje i količinu pre proizvodnje. Bez obzira da li je projekat unapređenje jedne kancelarije, poslovni pristupni sistem sa više vrata ili OEM pristupni panel, J20-2634 daje kupcima kompaktan i isplativ pristupni čitač za vrata sa ekranom osetljivim na dodir sa praktičnim opcijama integracije.

Često postavljana pitanja

Da li je ovaj pristupni čitač sa ekranom osetljivim na dodir pogodan za kancelarijska vrata?

J20-2634 je pogodan za kancelarijska vrata, ulaze za zaposlene, zone pod kontrolom recepcije i male komercijalne pristupne tačke. Tanka konstrukcija, tastatura osetljiva na dodir, RFID funkcija čitanja i interfejsi kontrolera čine ga praktičnim za svakodnevno upravljanje ulaskom u kancelariju. Za staklena vrata ili metalne ramove, instalateri treba da preispitaju poziciju montaže, trasu kablova i kompatibilnost kontrolera pre konačne instalacije.

Koje kartice može da čita J20-2634?

Standardni čitač podržava uobičajene 125KHz ID kartice kao što su EM4100, EM4200, TK4100 i kompatibilne kartice. Verzija sa 13.56MHz Mifare je takođe dostupna kada kancelarijski projekat zahteva kompatibilnost sa HF karticama. Pre naručivanja na veliko, kupci treba da potvrde postojeći tip kartice, model čipa i potrebni izlazni format.

Može li ovaj čitač da radi sa postojećim kontrolerima pristupa?

Da. Čitač se može konfigurisati sa Wiegand 26, Wiegand 34, RS232 ili RS485 izlazom, tako da može da odgovara mnogim kontrolnim panelima za kontrolu pristupa i serijskim komunikacionim sistemima. Najbolji izbor zavisi od ulaza kontrolera, dužine kabla i instalacije na lokaciji. Deljenje šema povezivanja pre proizvodnje pomaže u izbegavanju grešaka pri integraciji.

Koja je preporučena udaljenost čitanja?

Tipičan domet čitanja je 3–8 cm, što je pogodno za ulazna vrata kancelarije jer korisnici mogu da prinesu karticu blizu čitača bez slučajnog aktiviranja na daljinu. Stvarne performanse mogu da variraju u zavisnosti od tipa kartice, površine za montažu, stabilnosti napajanja i obližnjih metalnih konstrukcija. Preporučuje se testiranje sa konačnim sredstvom za identifikaciju.

Da li čitač podržava PIN pristup kao i RFID kartice?

Tastatura osetljiva na dodir omogućava rad putem PIN-a kada povezani sistem kontrole pristupa podržava takav način rada. Mnogi kancelarijski projekti koriste ulaz samo sa karticom za opšte osoblje i verifikaciju karticom plus PIN-om za osetljivije prostorije. Konačna funkcija zavisi od podešavanja kontrolera, povezivanja i izabrane konfiguracije čitača.

Može li se ovaj model koristiti na otvorenom?

Čitač ima izdržljivo kućište i širok opseg radne temperature od -25°C do +75°C, ali okolinu za montažu treba pažljivo proveriti. Najbolji je za unutrašnje ili zaštićene kancelarijske ulaze, osim ako projekat ne potvrdi odgovarajuću vodootpornu zaštitu, zaptivanje kablova i uslove montaže za izloženu spoljnu upotrebu.

Koje informacije treba da dostavim pre naručivanja?

Da bismo preporučili ispravnu konfiguraciju, navedite potrebnu frekvenciju, tip kartice, izlazni interfejs, napajanje, model kontrolera, okolinu za montažu, količinu, željenu boju i sve zahteve u vezi sa brendiranjem. Fotografije prostora oko vrata ili plan povezivanja takođe su korisni, posebno za projekte dogradnje gde čitač treba da zameni postojeći uređaj.
