Čitači pristupa sa ekranom osetljivim na dodir

Ovaj RFID čitač nudi robusno i sigurno rešenje za sisteme kontrole pristupa. Izrađen od izdržljivog kućišta od legure cinka, vodootporan je i dizajniran za upotrebu u zatvorenom i na otvorenom prostoru. Podržava više RFID tipova uključujući 125KHz i 13.56MHz, čime obezbeđuje kompatibilnost sa različitim sistemima. Sa ugrađenim čitačem kartica i konfigurabilnim Wiegand interfejsom za kontrolu pristupa, ovaj uređaj pruža svestran i pouzdan način upravljanja ulaskom za kancelarije, domove i komercijalne zgrade. Njegova tastatura sa pozadinskim osvetljenjem omogućava lako korišćenje u uslovima slabog osvetljenja.

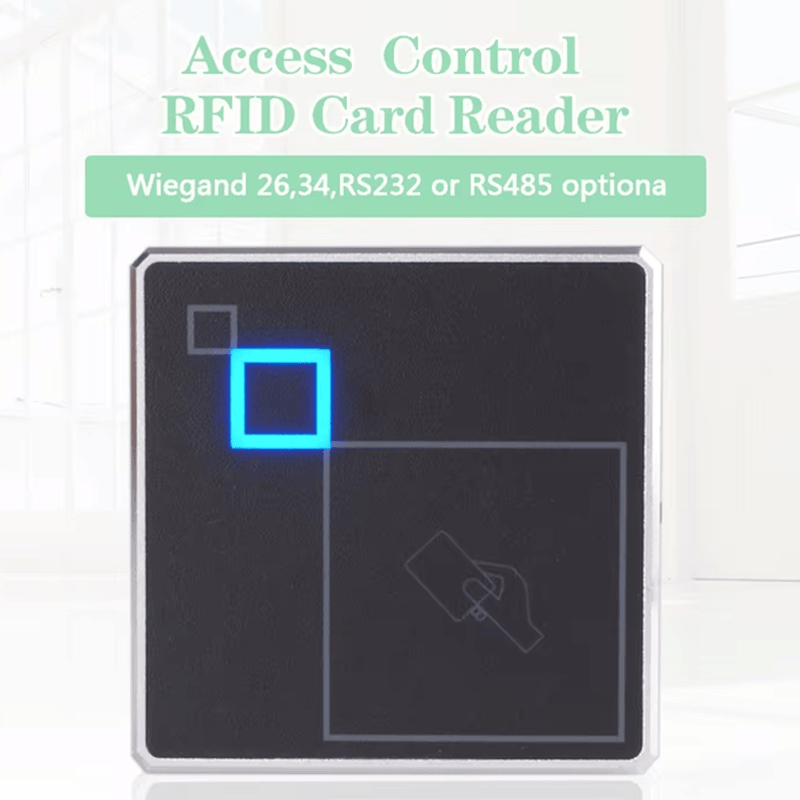

125khz ili 13.56MHz metalni čitač za kontrolu pristupa sa tastaturom osetljivom na dodir

 Wiegand26/34 RFID čitač kartica za kontrolu pristupa

RFID čitač kartica za kontrolu pristupa, niskofrekventni blizinski čitač koji je dostupan za EM 4100, EM4200, TK4100 i kompatibilne kartice, sa Wiegand26,34, RS232, RS485 interfejsom opciono, jednostavan za upotrebu i implementaciju, brz i praktičan za povezivanje sa drugim kontrolnim uređajima.

Široko se koristi u aplikacijama kao što su sistem kontrole pristupa, evidencija radnog vremena, sistem registracije gostiju i polje identifikacione autentifikacije itd.

Specifikacija

Wiegand 26 bita / Wiegand 34 bita standardni format izlaza podataka, RS232, RS485 RFID čitač opciono

Vreme odziva kraće od 0,2 sekunde

Vreme približavanja kraće od 0,5 sekundi Udaljenost:

Opseg približavanja 2-15cm

Podrška za EM 4100 ID karticu ili kompatibilnost sa njom (64bits, Manchester Code) i Mifare 1 karticu (13.56 MHz frekvencija)

-25; Cto 75; C ambijentalna temperatura, 10%-90% ambijentalna vlažnost

Ugrađena antena

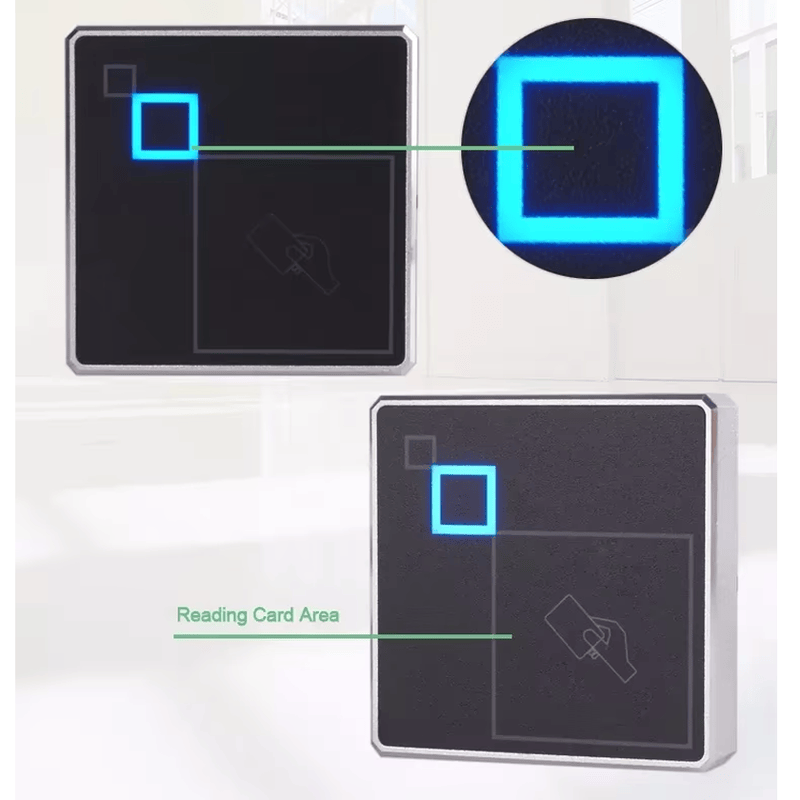

Ugrađena LED (Double Color LED)

Ugrađeni zvučnik (Buzzer)

DC 12V radni napon, 70mA radna struja

100 metara komunikaciona udaljenost

Prenos podataka u realnom vremenu

Crna ili bela boja

PVC materijal kućišta (crna smola za vodootpornu funkciju)

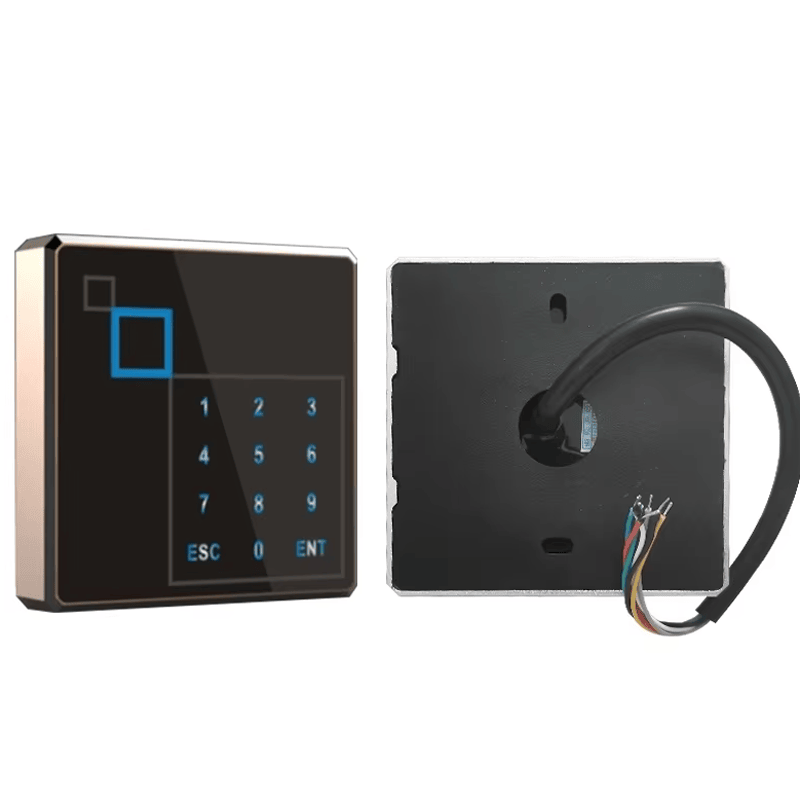

Montaža

Koristite + tip odvijača da olabavite zavrtanj između panela i matične ploče, zatim ugradite matičnu ploču u bočni zid pomoću plastičnog tipla i zavrtnjeva.

Napomena

1. Potvrdite električni napon (DC12V) i razlikujte pozitivnu anodu i katodu napajanja

2. Kada se koristi spoljno napajanje, uverite se da deli napajanje sa Controller Box ili da koristi isti GND

3. Kada je udaljenost između čitača kartica i kontrolera veća od 50m, koristite napojni kabl sa najmanje 1,5 kvadratnih cm prečnika, ili nekoliko paralelnih mrežnih kablova.

Pregled proizvoda

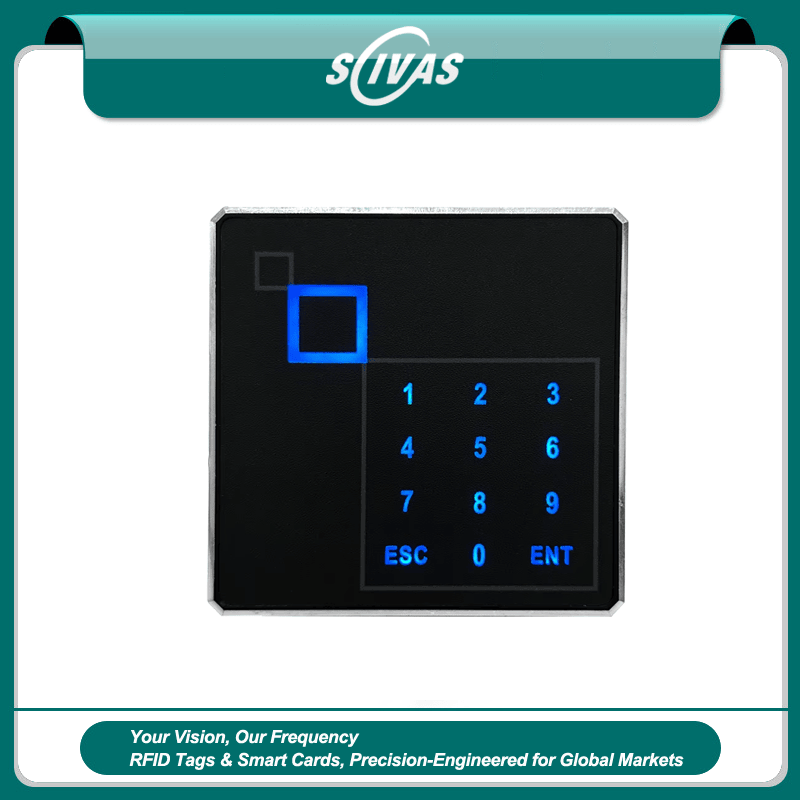

SCIVAS pristupni čitači sa ekranom osetljivim na dodir napravljeni su za projekte koji zahtevaju čistu prednju ploču, pouzdano prepoznavanje akreditiva i stabilne performanse ulaza na vratima u zatvorenim i spoljnim uslovima. Model J103 kombinuje responzivnu tastaturu osetljivu na dodir sa RFID čitanjem kartica, dajući instalaterima kompaktan čitač koji podržava pristupnu logiku samo sa karticom, u vezi sa PIN-om ili zasnovanu na kontroleru, u zavisnosti od povezanog sistema. Njegovo srebrno kućište od legure cinka i ABS poklopac stvaraju profesionalan izgled za kancelarije, stanove, škole, magacine, ulaze u parking, tehničke prostorije i druge kontrolisane ulazne tačke gde standardni plastični čitač može izgledati previše lagano ili se prebrzo istrošiti.

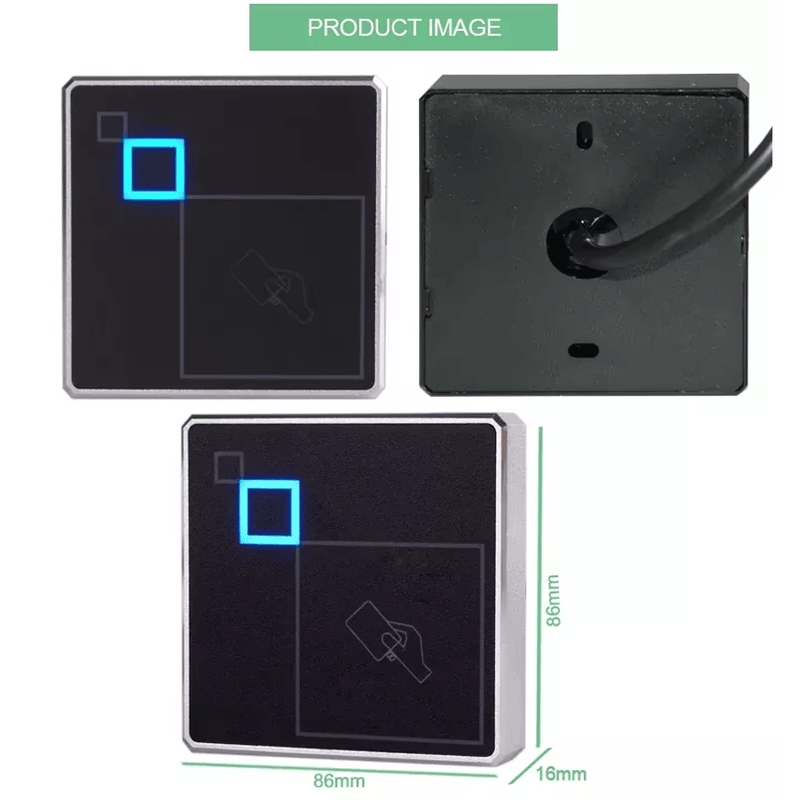

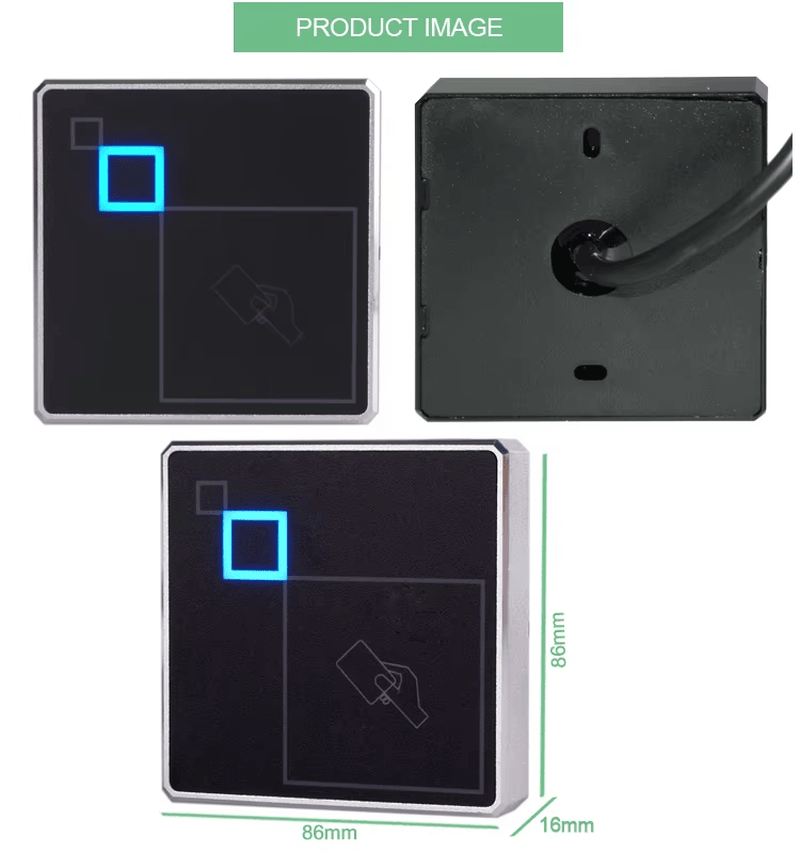

Za kupce koji porede RFID pristupni čitač sa ekranom osetljivim na dodir sa tradicionalnom tastaturom sa dugmićima, najvidljivija prednost je ravna, pozadinski osvetljena površina. Glatka tastatura se lako čisti, udobna je za upotrebu i otpornija na nakupljanje prašine od izdignutih mehaničkih dugmića. Ugrađena dvo-boja LED i zujalica pružaju trenutnu povratnu informaciju o statusu, pomažući korisnicima da potvrde da li je kartica pročitana ili je pristupna radnja obrađena. Kompaktan profil od 86×86×18 mm takođe podržava urednu montažu na zid gde uređaj treba da se uklopi u moderan enterijer ili uske prostore za instalaciju pored vrata.

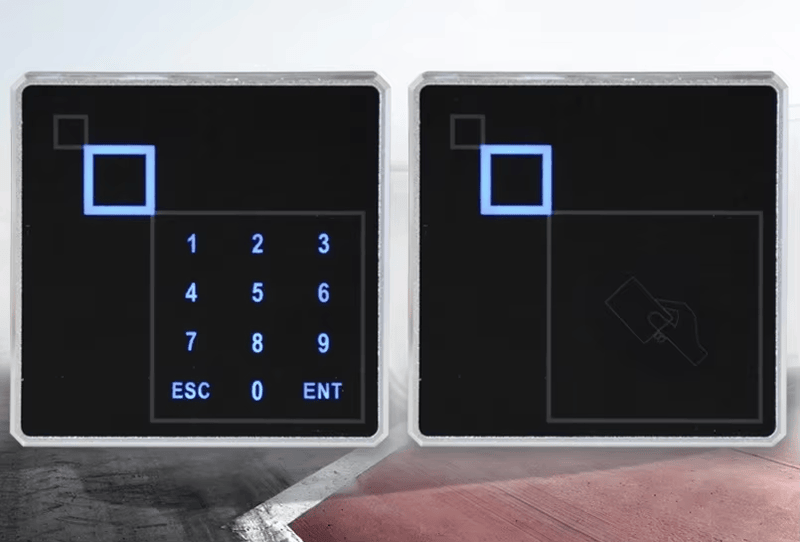

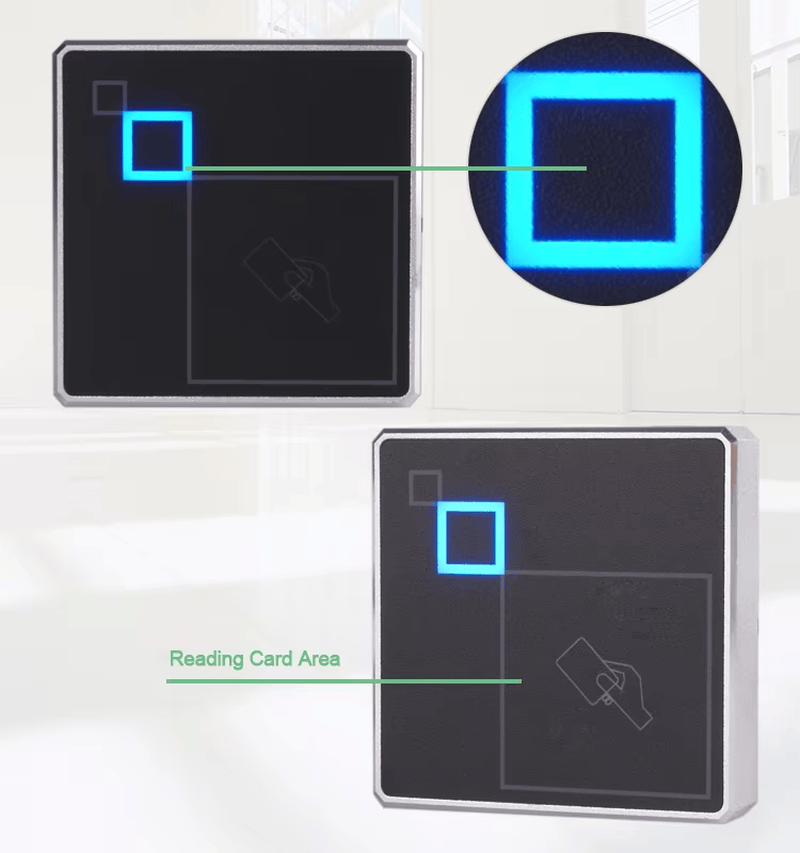

RFID čitanje kartica i rad tastature osetljive na dodir

J103 je projektovan na osnovu praktičnih zahteva kontrole pristupa, a ne samo dekorativnog izgleda tastature. Kao standardna konfiguracija podržava 125KHz TK4001 i EM4100 kompatibilne blizinske kartice, uz opcionu verziju od 13,56MHz za projekte koji zahtevaju kompatibilnost sa Mifare karticama. Tipičan domet čitanja je 3–8 cm, što odgovara kontrolisanom prinošenju kartice na ulaznim vratima i pomaže u smanjenju slučajnih očitavanja u gužvi. Brzina odziva je manja od 0,2 sekunde, dok je vreme blizinske obrade manje od 0,5 sekundi, što omogućava nesmetan prolazak tokom velikog prometa u kancelarijama ili stambenim zgradama.

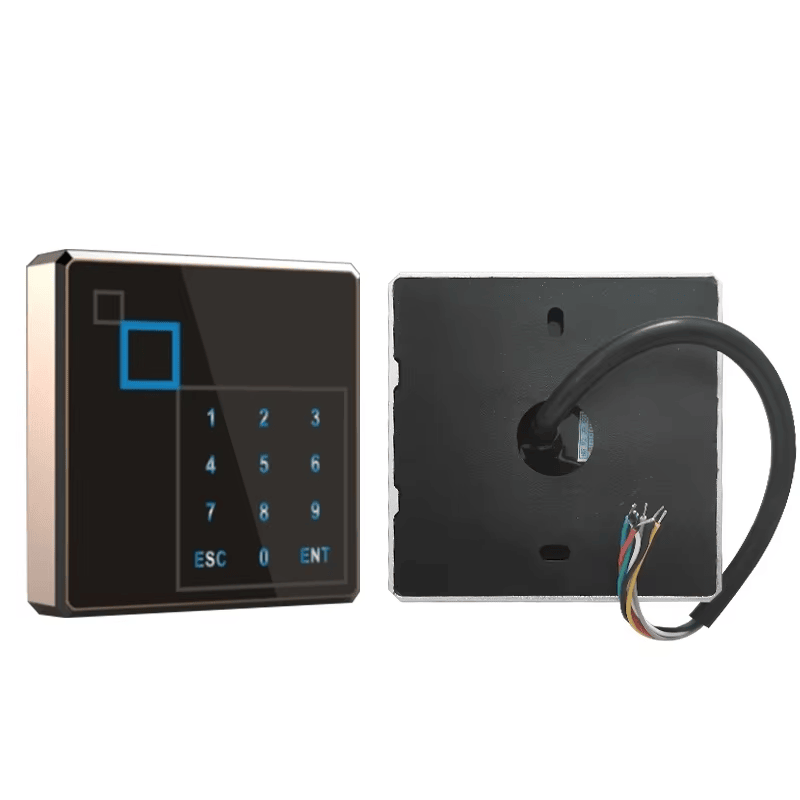

Ovaj čitač je posebno koristan kada je integratoru potreban čitač kartica sa ekranom osetljivim na dodir za sisteme kontrole pristupa koji već koriste Wiegand kontrolere. Standardni Wiegand 26 i Wiegand 34 izlazi pojednostavljuju povezivanje sa mnogim kontrolnim panelima trećih strana. RS232 i RS485 komunikacija takođe može biti konfigurisana kada projekat zahteva drugačiji interfejs ili veću dužinu komunikacije. Za klijente koji grade šire rešenje za kontrolu pristupa, SCIVAS može da obezbedi i povezane RFID čitače pristupa i proizvode za identifikacione kartice, tako da se čitač, format kartice i zahtevi sistema mogu planirati zajedno još u fazi nabavke.

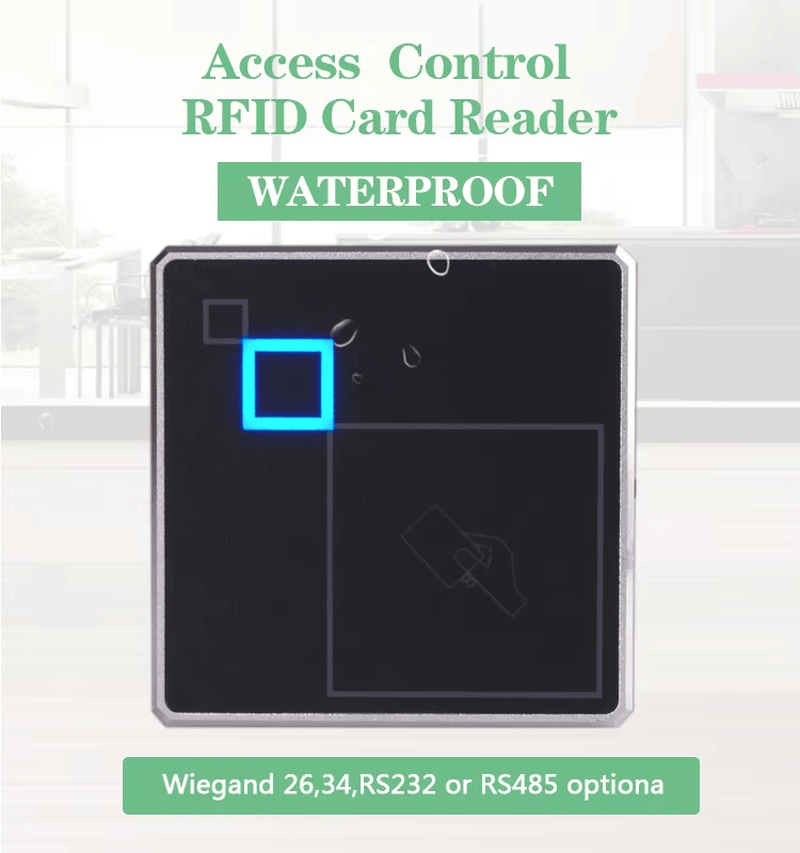

Vodootporno kućište za bezbednost spoljnih vrata

Spoljne ulazne tačke zahtevaju više od osnovne elektronike. Kiša, prašina, sunčeva svetlost, temperaturne oscilacije i ponovljena javna upotreba mogu brzo da razotkriju slabe dizajne čitača. J103 koristi izdržljivo telo od legure cinka sa zaštitnim ABS poklopcem i vodootpornom konstrukcijom za spoljnu ugradnju. Njegov radni temperaturni opseg od -25°C do +75°C i tolerancija vlažnosti od 10%–90% čine ga pogodnim za portirnice, bočna vrata, parking kancelarije, oblasti upravljanja imovinom i perimetre zgrada gde uređaj može biti izložen promenljivim vremenskim uslovima tokom cele godine.

U komercijalnim i stambenim projektima, vodootporni čitač pristupa sa ekranom osetljivim na dodir za spoljna vrata mora da ostane čitljiv, responzivan i jednostavan za održavanje. Plavo pozadinsko osvetljenje poboljšava rad u uslovima slabog osvetljenja, dok zatvorena Površina osetljiva na dodir smanjuje rizik od ulaska prljavštine u zonu tastature. Metalno kućište takođe daje uređaju sigurniji osećaj od laganih zidnih čitača, što ga čini praktičnom opcijom za vrata sa velikim prometom gde su izgled, izdržljivost i svakodnevna upotrebljivost podjednako važni.

Integracija sa kontrolerima, bravama i identifikacionim karticama

J103 radi na DC 9V–16V, pri čemu je DC 12V tipičan radni napon, a radna struja približno 70 mA. Uključuje ugrađenu antenu, dvobojnu LED i zvučnik. U standardnim Wiegand instalacijama, komunikaciona udaljenost može dostići do 100 metara kada su kvalitet ožičenja i uslovi na lokaciji odgovarajući. Za RS485 konfiguracije, komunikacija na većim udaljenostima može se razmotriti u skladu sa kontrolerom i dizajnom projekta. Kada je čitač instaliran na više od 50 metara od kontrolera, preporučuje se napojni vod od najmanje 1,5 mm² ili paralelne mrežne žice kako bi se održala stabilnost napona.

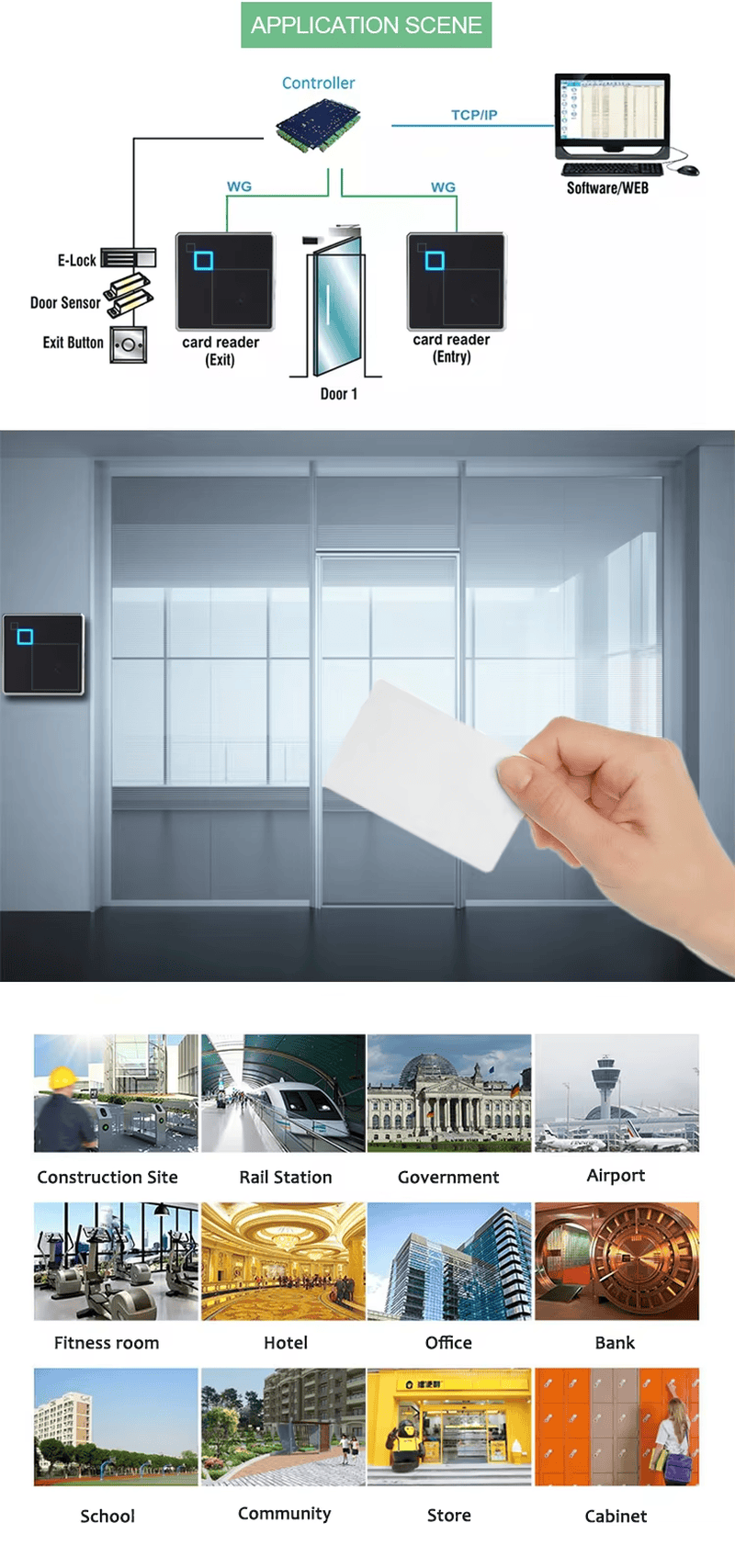

SCIVAS dizajnira ovaj proizvod za integratore, distributere, izvođače sigurnosnih sistema na vratima i kupce opreme za kontrolu pristupa kojima je potreban konzistentan kvalitet pri ponovljenim porudžbinama. Čitač može da radi sa električnim bravama, kontrolerima pristupa, izlaznim dugmadima i različitim karticama, u zavisnosti od konačne arhitekture sistema. Kupci koji nabavljaju više uređaja za ulaz mogu da uporede ovaj uređaj sa našim širim asortimanom čitača kartica prilikom izbora uređaja za prijemne zone, ulaze za osoblje, server sobe ili kontrolisane skladišne zone.

Fabrička nabavka i fleksibilnost primene

Pošto projekti kontrole pristupa često uključuju različite tipove kartica, zahteve za kućištem i komunikacione interfejse, SCIVAS može da podrži izbor proizvoda i sa hardverske i sa aplikativne strane. Renoviranje hotela može da se fokusira na uredan izgled i kompatibilnost kartica, dok ulaz u skladište može da zahteva robusniji spoljni čitač pristupa sa jasnom povratnom informacijom i pouzdanim ožičenjem. Izvođač za upravljanje nekretninama može da ima potrebu za više jedinica istog formata za više zgrada, dok distributer sigurnosne opreme može da želi stabilan model koji se može ponuditi mnogim instalaterima bez čestih promena specifikacije.

J103 odgovara ovim scenarijima kupovine jer kombinuje moderan taster osetljiv na dodir i čitač RFID kartica, kompaktno zidno montiranje i standardni izlaz kontrolera u jednom uređaju. Može se koristiti uz standardne RFID kartice ili kompatibilne blizinske kartice za kreiranje kompletnog rešenja za kontrolu ulaza. Za OEM i projektne porudžbine, SCIVAS može da pomogne u potvrđivanju frekvencije, interfejsa, boje kućišta, pakovanja i praktičnih detalja instalacije pre proizvodnje, smanjujući rizik od neusklađenosti između čitača i konačnog okruženja za kontrolu pristupa.

Često postavljana pitanja

P1: Za koje tipove projekata su ovi čitači pristupa sa ekranom osetljivim na dodir namenjeni?

Ovi čitači pristupa sa ekranom osetljivim na dodir su namenjeni za kancelarije, stanove, škole, skladišta, parking prostore, ulaze za osoblje, tehničke prostorije i projekte spoljne sigurnosti na vratima. J103 je dobar izbor kada kupac želi uredan taster osetljiv na dodir, čitanje RFID kartica, vodootpornu konstrukciju i pouzdano povezivanje sa kontrolerom u kompaktnom zidnom čitaču.

P2: Da li J103 podržava i čitanje RFID kartica i rad preko tastera?

Da. J103 kombinuje čitanje RFID blizinskih kartica sa responzivnom tastaturom osetljivom na dodir. Najčešće se konfiguriše za kartice kompatibilne sa 125KHz TK4001 ili EM4100, a opciona verzija od 13.56MHz može se izabrati za projekte vezane za Mifare. Konačna logika pristupa zavisi od povezanog kontrolera i konfiguracije sistema.

P3: Koji komunikacioni izlazi su dostupni za integraciju sistema?

Standardni komunikacioni izlaz je Wiegand 26 ili Wiegand 34, što čitač čini kompatibilnim sa mnogim kontrolnim panelima za kontrolu pristupa. RS232 i RS485 mogu se isporučiti kao opcioni interfejsi za projekte kojima su potrebni različiti načini komunikacije ili duže instalacije ožičenja. Pre naručivanja, kupci treba da potvrde interfejs kontrolera koji zahteva mesto instalacije.

P4: Može li ovaj vodootporni čitač pristupa sa ekranom osetljivim na dodir da se koristi na otvorenom?

Da. J103 je projektovan i za unutrašnje i za spoljašnje okruženje kontrole pristupa. Kućište od legure cinka, ABS poklopac, vodootporna konstrukcija i radni temperaturni opseg od -25°C do +75°C podržavaju instalaciju na izloženim ili poluizloženim vratima. Za najbolje performanse, ožičenje, zaptivanje i kvalitet napajanja i dalje treba proveriti tokom instalacije.

P5: Koji domet čitanja i brzinu odziva korisnici mogu da očekuju?

Tipična udaljenost čitanja kartice je 3–8 cm, u zavisnosti od tipa kartice, uslova instalacije i konfiguracije kontrolera. Čitač pruža brzinu odziva manju od 0.2 sekunde i blizinsku obradu manju od 0.5 sekundi. To pomaže korisnicima da nesmetano prođu kroz kontrolisana vrata tokom uobičajenog dnevnog saobraćaja.

P6: Na šta instalateri treba da obrate pažnju prilikom povezivanja čitača?

Instalateri treba da potvrde polaritet DC napajanja, koriste stabilno DC 12V napajanje u okviru podržanog opsega od 9V–16V i obezbede zajedničko uzemljenje kada se spoljašnje napajanje koristi sa kontrolerom. Ako rastojanje između čitača i kontrolera prelazi 50 metara, preporučuju se deblji kabl za napajanje ili paralelne mrežne žice.

P7: Može li SCIVAS da podrži masovnu nabavku ili nabavku po projektu?

Da. SCIVAS može da podrži distributere, sistemske integratore i izvođače radova na kontroli pristupa nabavkom po projektu. Kupci mogu da potvrde frekvenciju, interfejs, kompatibilnost kartica, boju, pakovanje i zahteve instalacije pre proizvodnje. To pomaže u smanjenju grešaka u specifikacijama i olakšava ponovnu kupovinu za projekte kontrole pristupa sa više vrata ili više lokacija.
