Čelične RFID oznake za vrele kalupe i alate

260°C RFID oznake za ugradnju na visokim temperaturama

Ova RFID oznaka je RFID oznake za ugradnju sa dugim dometom čitanja do 9 metara na metalu. Dizajnirana za tešku industriju i spoljne primene u okruženjima sa visokom temperaturom, oznaka ima kućište visoke otpornosti na udarce, vodootporno i izdržljivo. RFID oznake za visoke temperature dugog dometa čitanja su odličan izbor za praćenje velike imovine u otvorenim skladišnim okruženjima, bez brige o bateriji.

Visokotemperaturna RFID oznaka za metalne primene

SCIVAS HTR5625-1 je visokotemperaturna RFID oznaka za metal dizajnirana za kalupa, pričvršćivače, nosače alata i drugu industrijsku imovinu koja se ne može pouzdano identifikovati papirnim etiketama, plastičnim markerima ili izloženim bar kodovima. U mnogim fabrikama, tačka identifikacije se instalira jednom i očekuje se da preživi godine zagrevanja, hlađenja, stezanja, čišćenja i mehaničkog rukovanja. Ova oznaka koristi telo od nerđajućeg čelika 304 i strukturu za ugrađivanje u ravni, kako bi površina ostala uredna, zaštićena i pogodna za trajnu identifikaciju metalne imovine.

Za razliku od standardne etikete postavljene na ravnu površinu, ova visokotemperaturna RFID oznaka za metal napravljena je za način na koji proizvodna oprema zaista prolazi kroz radionicu. Osnove kalupa, setovi matrica, šabloni, pričvršćivači presa, tacne za termičku obradu i metalni nosači često prolaze kroz oštra okruženja u kojima lepkovi omekšavaju, štampani kodovi blede, a izbočeni delovi se oštećuju. Ugrađivanjem ili pričvršćivanjem RFID tačke direktno u metalnu imovinu, oznaka pomaže svakom alatu da nosi stabilan elektronski identitet kroz ponovljene proizvodne cikluse.

Kućište od nerđajućeg čelika za visoke temperature i metalne površine

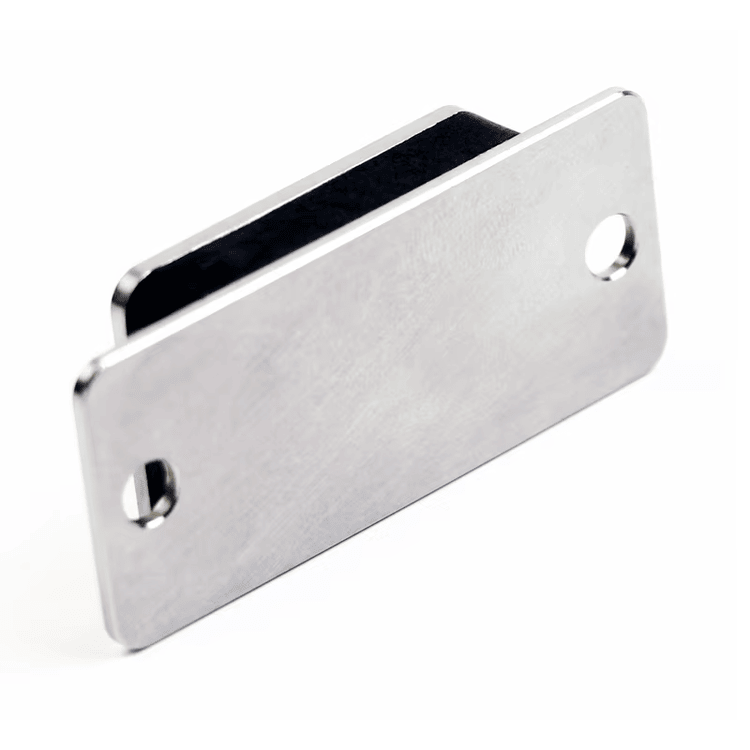

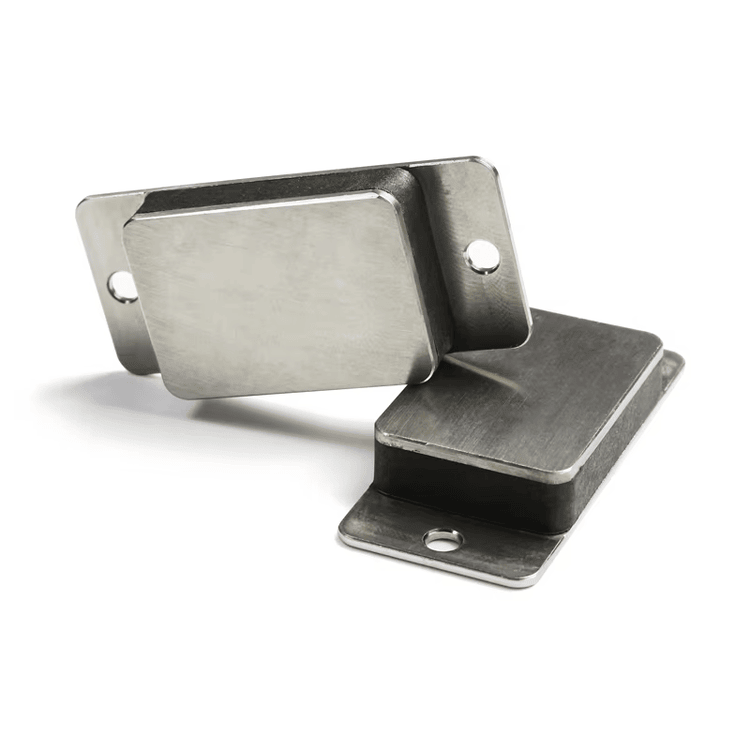

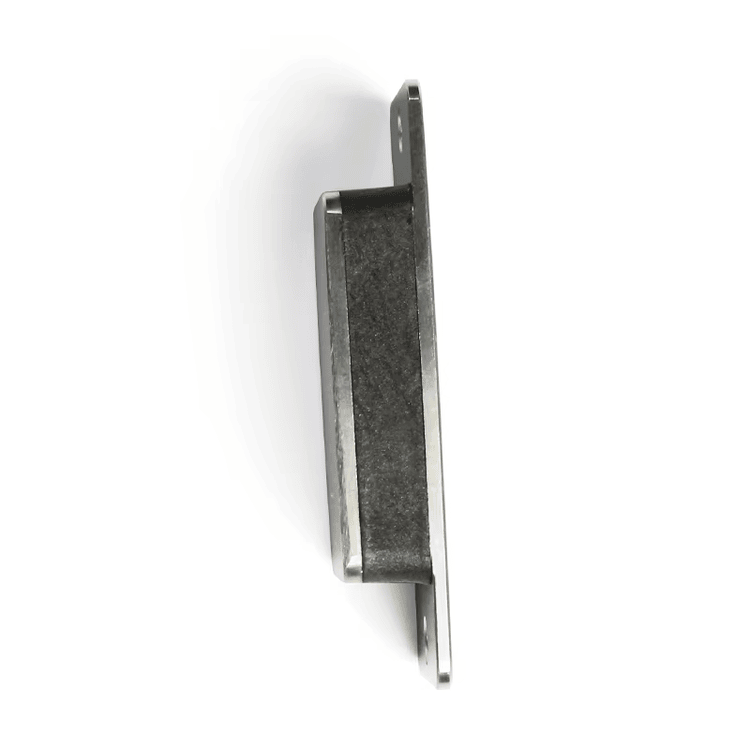

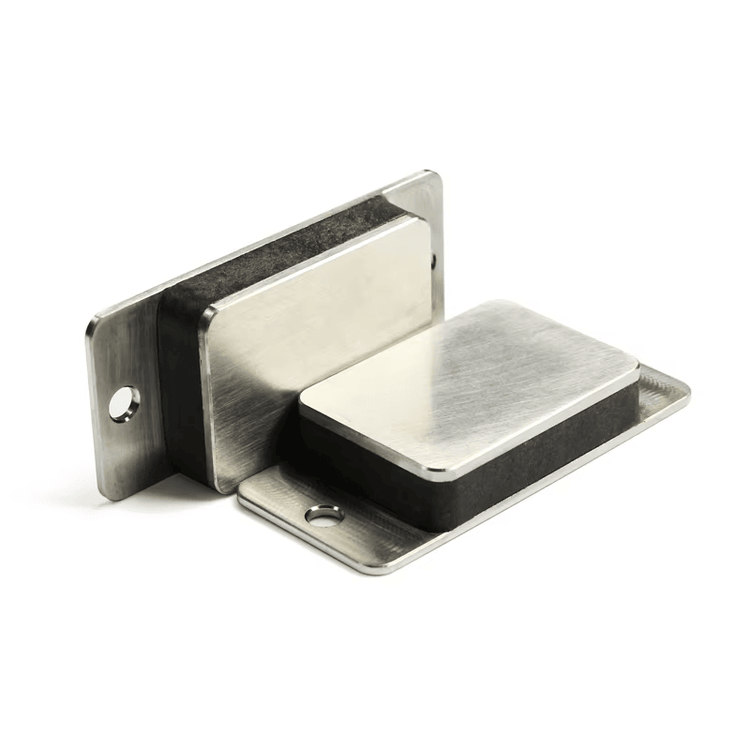

Telo oznake meri 56x25x9,5mm i napravljeno je od nerđajućeg čelika 304, što mu daje mehaničku čvrstoću potrebnu za teške primene. Pogodno je za montažu zavrtnjima ili zavarivanjem, tako da inženjeri mogu da izaberu način pričvršćivanja u skladu sa strukturom kalupa ili pričvršćivača. Koncept ugrađivanja u ravni smanjuje rizik od kačenja i udara, što je važno kada se alati stavljaju na police, utovaruju na mašine, prenose kranovima ili njima rukuju operateri koji nose rukavice.

Kao deo SCIVAS asortimana visokotemperaturnih RFID tagova, ovaj model je specifikovan za skladištenje od -50°C do +260°C, uz mogućnost izdržavanja 300°C tokom 100 sati pod definisanim uslovima. Njegova radna temperatura je od -40°C do +150°C, a IP68 zaštita podržava upotrebu u okruženjima sa prašinom, vodom, ostacima rashladne tečnosti i drugim zagađivačima iz fabrike. Ove specifikacije ga čine praktičnim vatrootpornim RFID tagom za metalne alate gde stabilna identifikacija mora da se nastavi i nakon ponovljenog izlaganja toploti.

UHF RFID performanse za praćenje kalupa i prihvatnica

HTR5625-1 podržava EPC Class1 Gen2 i ISO18000-6C, sa opcijama frekvencije US 902-928MHz i EU 865-868MHz za regionalne projekte. Opcije čipova uključuju Alien Higgs-3 i NXP UCODE8. Struktura memorije obuhvata EPC 96 bita do 480 bita, User 512 bita i TID 64 bita, sa funkcijom čitanja/pisanja, 100.000 ciklusa pisanja i 50 godina zadržavanja podataka. To omogućava tagu da čuva dosledan EPC identitet, a istovremeno ostavlja prostor za projektne kodove, brojeve alata, reference za održavanje ili korisnički definisana pravila za podatke.

Za primene na metalnim površinama, tag je specifikovan sa dugim dometom čitanja: do 9,0m u US opsegu i 8,8m u EU opsegu sa fiksnim čitačem, i do 5,5m u US opsegu i 5,3m u EU opsegu sa ručnim čitačem. Stvarni rezultati zavise od snage čitača, dizajna antene, dubine ugradnje, geometrije metala i lokalnih RF uslova, ali proizvod je projektovan kao industrijski UHF RFID tag za metal, a ne kao univerzalna etiketa.

Dizajniran za sisteme industrijske sledljivosti

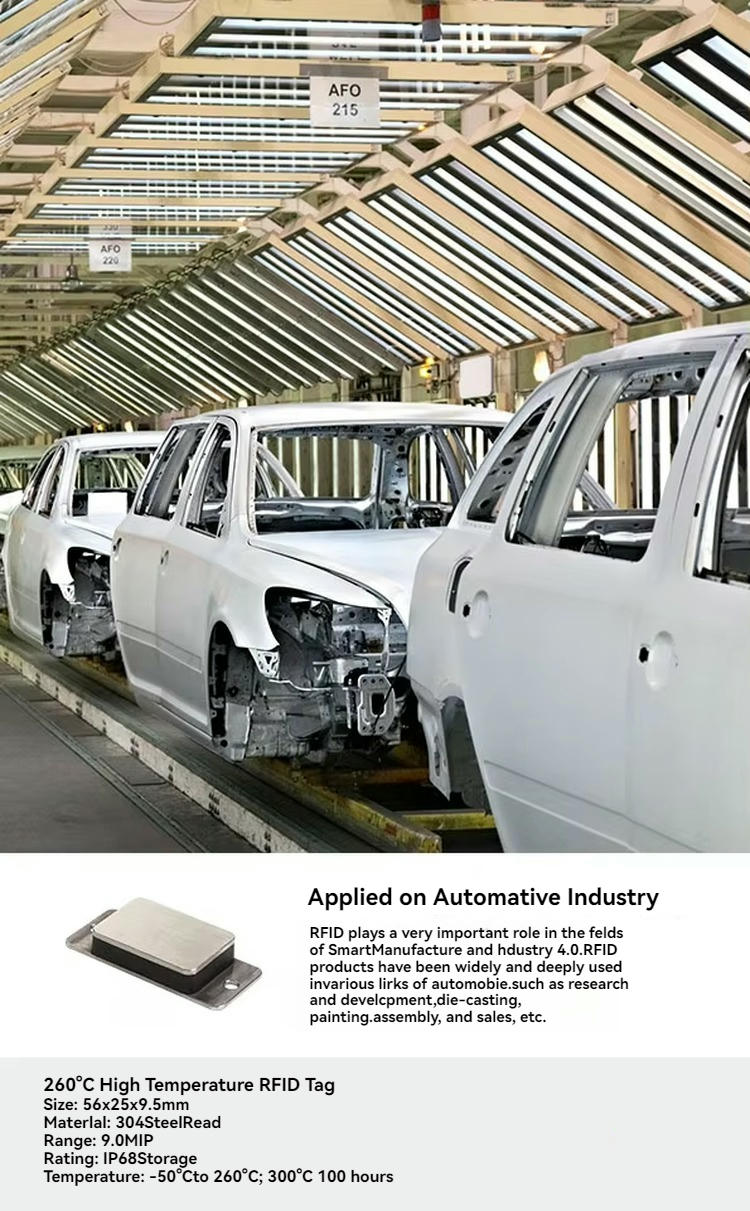

Fabrike koriste ovaj tip visokotemperaturnog RFID taga za metalne površine da povežu fizičke alate sa MES, ERP, WMS, sistemima za održavanje, inspekciju i upravljanje imovinom. Kalup može biti identifikovan pre nego što uđe u presu. Prihvatnica može biti verifikovana pre zamene. Vatrootporni nosač može biti skeniran na kontrolnoj tački bez ručnog unosa. Kada je tag uparen sa industrijskim RFID čitačima, proizvodni timovi mogu da smanje greške zbog nedostajućih alata, poboljšaju evidenciju korišćenja i izgrade pouzdaniju istoriju za planiranje održavanja.

Isti proizvod se takođe uklapa u šire projekte RFID tagova za metalne površine gde su smetnje od metala, otpornost na udarce i dug radni vek ključni zahtevi. U poređenju sa tagovima za nemetalne površine, ovaj dizajn je posebno prilagođen metalnim površinama. U poređenju sa privremenim etiketama, napravljen je za sredstva sa dugim radnim vekom. Rezultat je izdržljiva tačka identifikacije koja podržava sledljivost bez oslanjanja na vidljivu štampu ili čestu zamenu.

Fabričko prilagođavanje i podrška u snabdevanju od SCIVAS

SCIVAS isporučuje ovaj visokotemperaturni RFID tag za metal sa minimalnom količinom narudžbe od 50 komada, uz podršku za procenu uzorka i serijsku upotrebu. Naš tim može da pomogne kupcima da pregledaju frekvencijski opseg, izbor čipa, format kodiranja, poziciju montaže i konfiguraciju čitača pre masovne upotrebe. Za OEM projekte možemo da razgovaramo o pakovanju, označavanju, kodiranju projekta i testiranju primene u skladu sa proizvodnim okruženjem kupca.

Za kupce koji upoređuju RFID tagove od nerđajućeg čelika za visoke temperature, ključna odluka nije samo maksimalna temperatura. Pravo pitanje je da li tag može ostati čitljiv nakon montaže na metal, da li mehanička struktura odgovara sredstvu i da li format podataka odgovara softverskom procesu. HTR5625-1 je dizajniran da odgovori na te potrebe kompaktnim metalnim kućištem, jasnim UHF specifikacijama, IP68 zaštitom i praktičnom metodom montaže za identifikaciju industrijskih kalupa i pribora.

Često postavljana pitanja

Da li je ovaj visokotemperaturni RFID tag za metal pogodan za montažu u ravni?

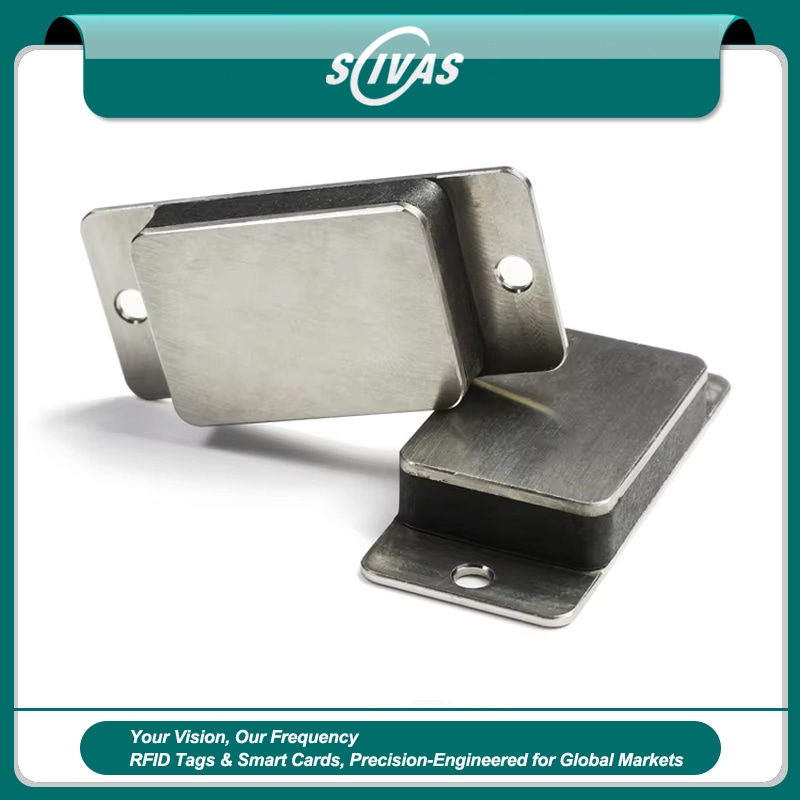

Da. Kućište od nerđajućeg čelika je dizajnirano za ugrađenu ili nisku montažu na metalne kalupe, pribor i nosače alata. Montaža u ravni pomaže da se RFID tačka zaštiti od udara, habanja i slučajnog kontakta tokom stezanja, prenosa i utovara u mašinu, dok istovremeno tag ostaje pristupačan za UHF čitanje.

Koji temperaturni opseg podržava HTR5625-1?

Temperatura skladištenja je specificirana od -50°C do +260°C, uz sposobnost da izdrži 300°C tokom 100 sati pod definisanim uslovima. Radna temperatura je od -40°C do +150°C. Ove vrednosti čine tag pogodnim za visokotemperaturnu industrijsku identifikaciju, ali krajnja montaža uvek treba da se testira u stvarnom procesu.

Na kojoj udaljenosti se ovaj RFID tag može čitati na metalu?

Sa fiksnim čitačem, specificirani domet čitanja na metalu je do 9,0m u US opsegu i 8,8m u EU opsegu. Sa ručnim čitačem, do 5,5m u US opsegu i 5,3m u EU opsegu. Stvarna udaljenost zavisi od antene, snage čitača i uslova montaže.

Koji RFID protokol i opcije čipa su dostupni?

Tag podržava EPC Class1 Gen2 i ISO18000-6C, sa frekvencijskim opcijama za US 902-928MHz i EU 865-868MHz projekte. Dostupne opcije čipova uključuju Alien Higgs-3 i NXP UCODE8. Memorijska struktura podržava EPC, User i TID oblasti, pomažući kupcima da definišu praktične formate podataka za sisteme praćenja alata.

Može li se tag zavariti ili zašrafiti na industrijska sredstva?

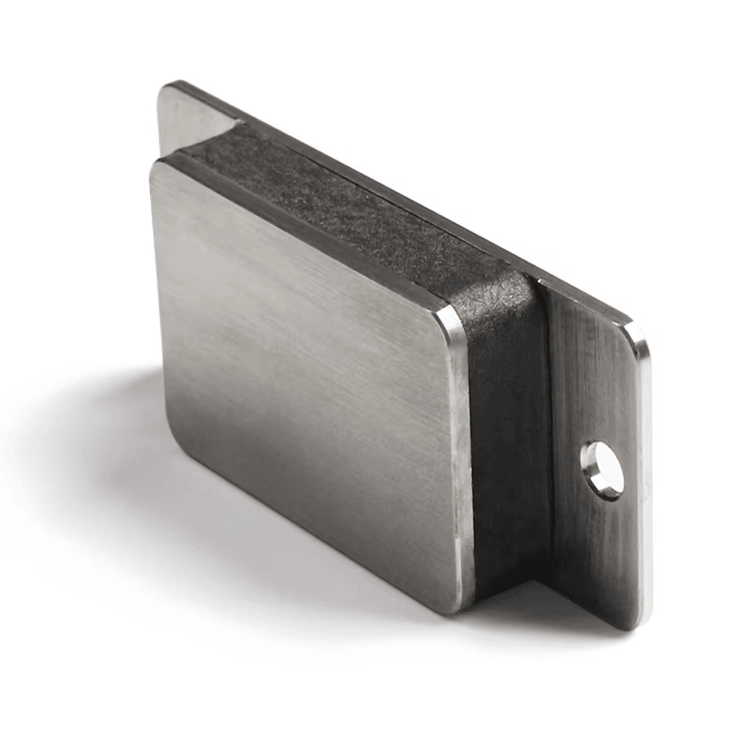

Da. Podržane su metode montaže zavrtnjima i zavarivanjem, što inženjerima daje fleksibilnost pri instalaciji taga na kalupe, pribor, metalne nosače ili druga izdržljiva sredstva. Zavarivanje može da obezbedi snažno trajno zadržavanje, dok je montaža zavrtnjima korisna kada je tokom životnog ciklusa sredstva potrebna zamena, inspekcija ili kontrolisani pristup za održavanje.

Za koje primene je ovaj proizvod najprikladniji?

Ovaj proizvod je najprikladniji za identifikaciju kalupa, praćenje pribora, upravljanje metalnim alatima, praćenje nosača otpornih na toplotu i kontrolu fabričke imovine. Posebno je koristan kada štampane etikete ili barkodovi zakažu zbog toplote, ulja, rashladne tečnosti, prašine, vode, udara ili čestog rukovanja u industrijskim proizvodnim okruženjima.

Može li SCIVAS da pomogne sa kodiranjem i usklađivanjem sa projektom?

Da. SCIVAS može da razgovara o izboru čipa, frekvencijskom regionu, EPC kodiranju, testiranju uzoraka i predlozima za montažu u skladu sa projektom klijenta. Za nove implementacije preporučujemo da se provere pozicija instalacije, tip čitača, raspored antena i format podataka u softveru pre potvrđivanja narudžbina serija ili planova za instalaciju velikih razmera.
